🔎 Beschreibung der Röhre: ECL113
| Name | ECL113 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: ECL113
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 6 | 4 |
| Gitter 2 | 5 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

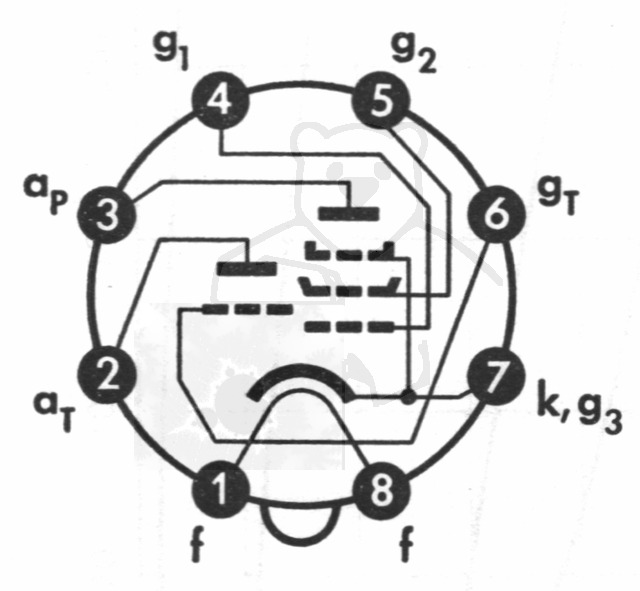

🔎 Sockelschaltung der ECL113
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECL113
Datenblatt ECL113 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (3282 kB)
Pruefkarte ECL113 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECL113 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECL113 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (180 kB)
Pruefkarte ECL113 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECL113

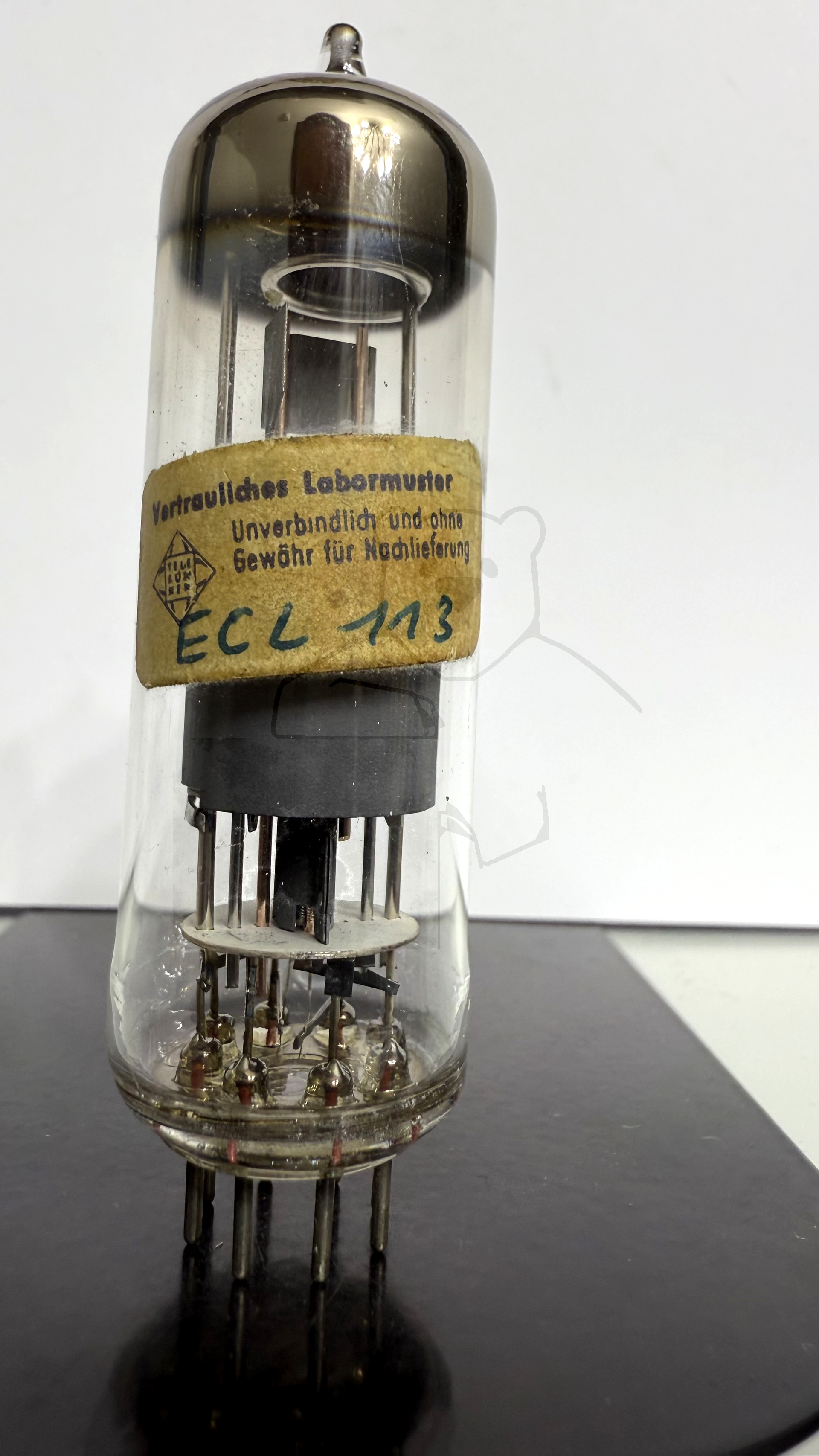

Röhre ECL113 #7250 Bild 1 - Vertrauliches Labormuster

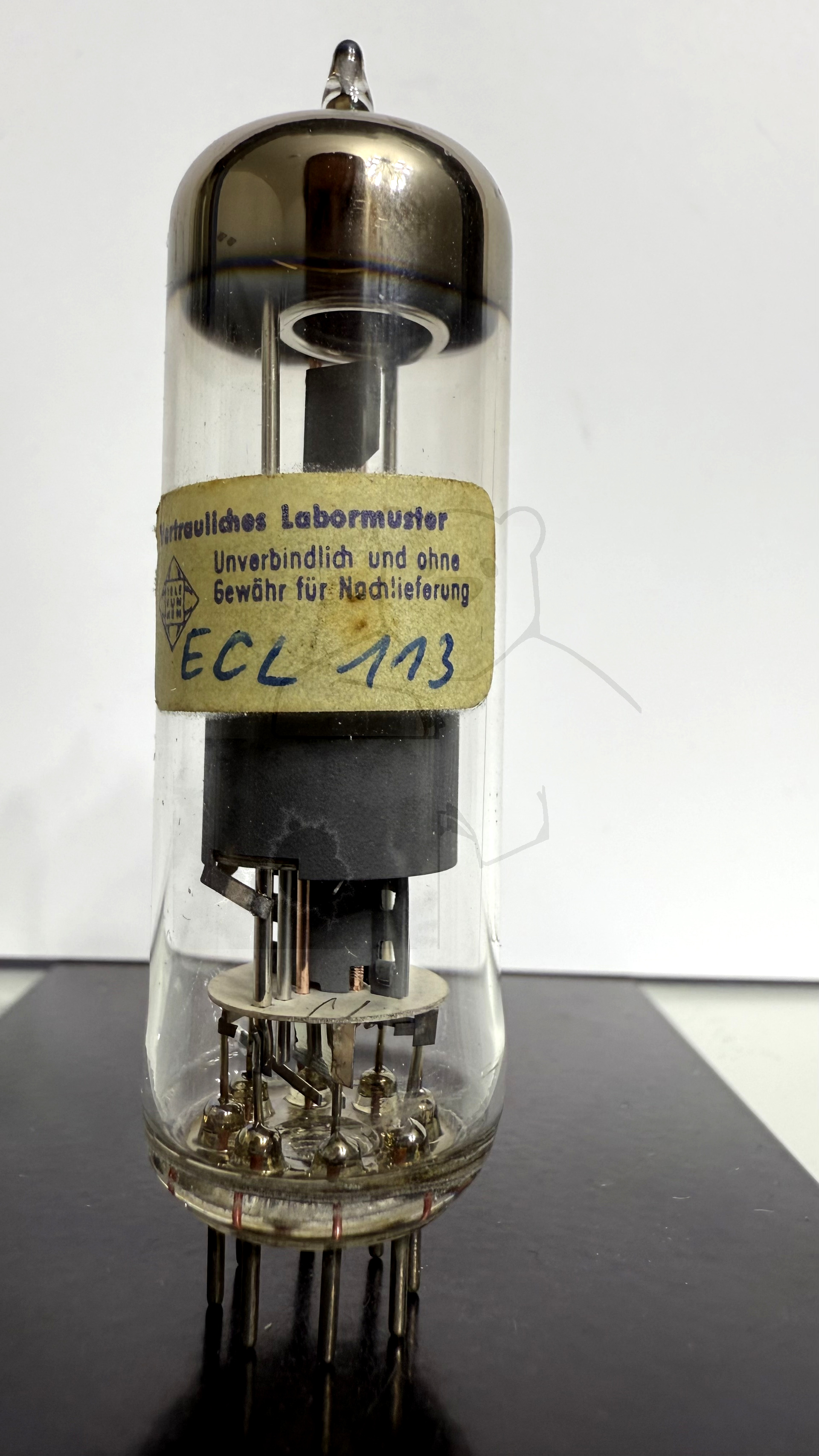

Röhre ECL113 #7249 Bild 1 - Vertrauliches Labormuster

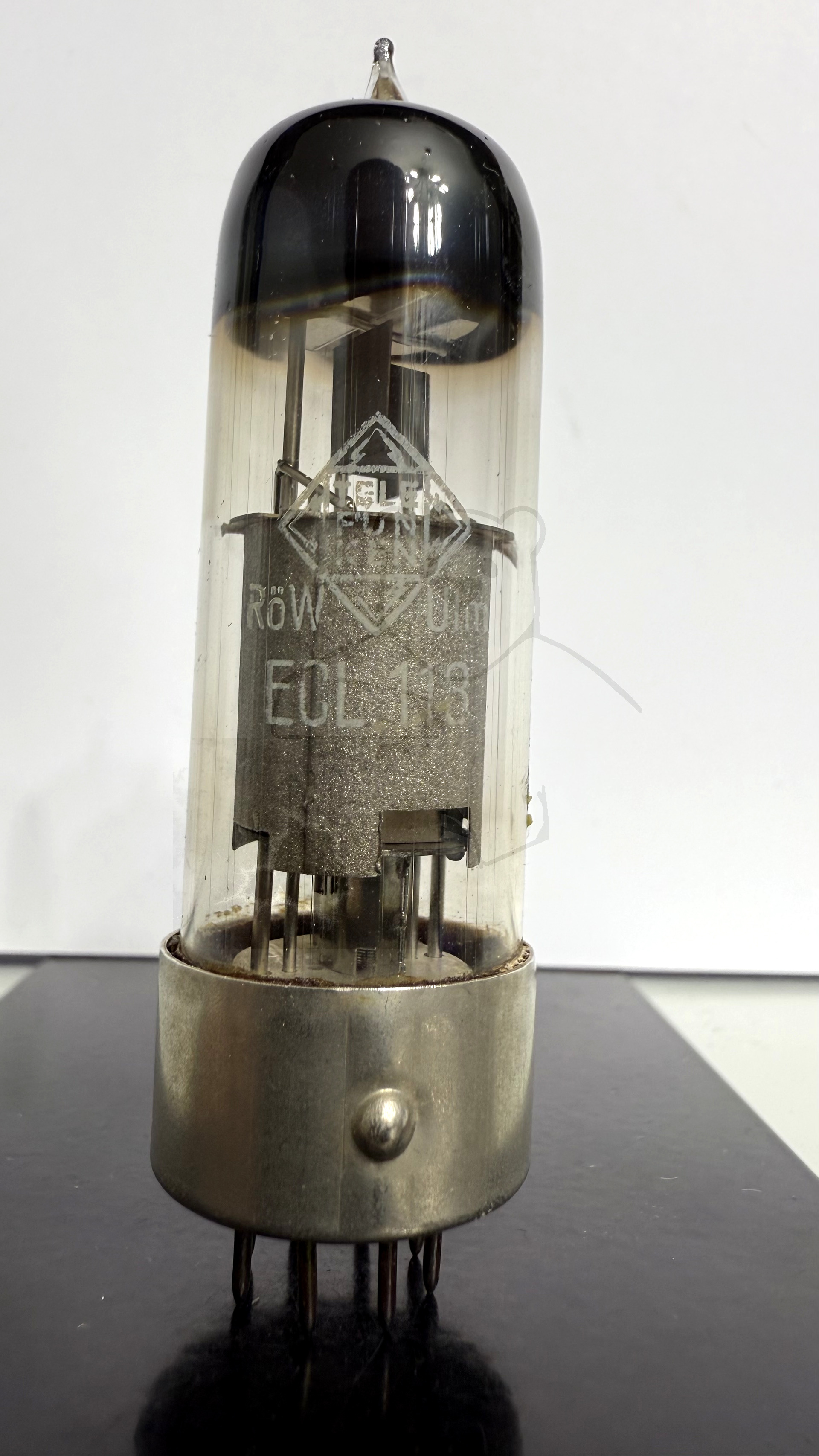

Röhre ECL113 #7251 Bild 1

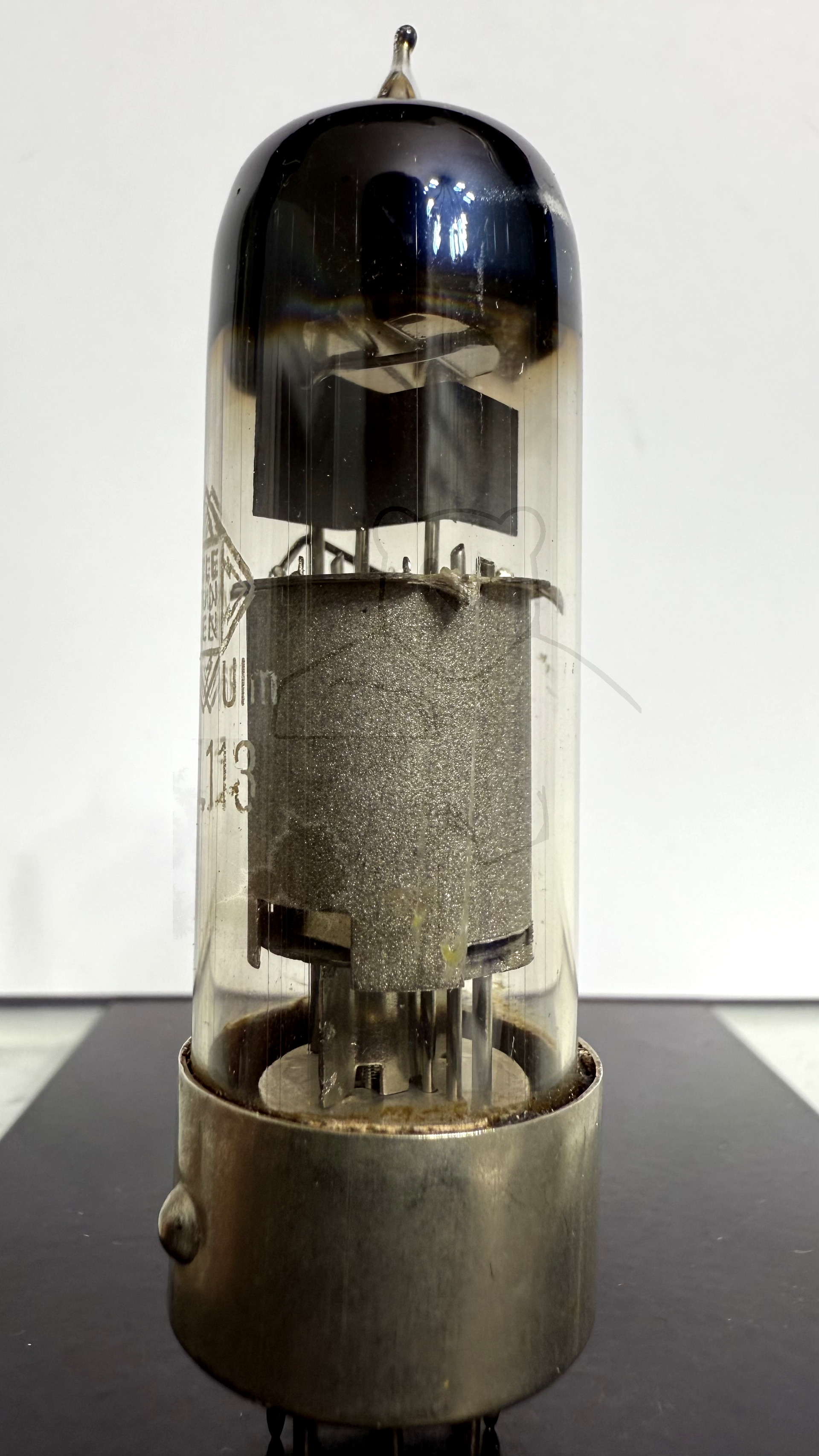

Röhre ECL113 #7251 Bild 2

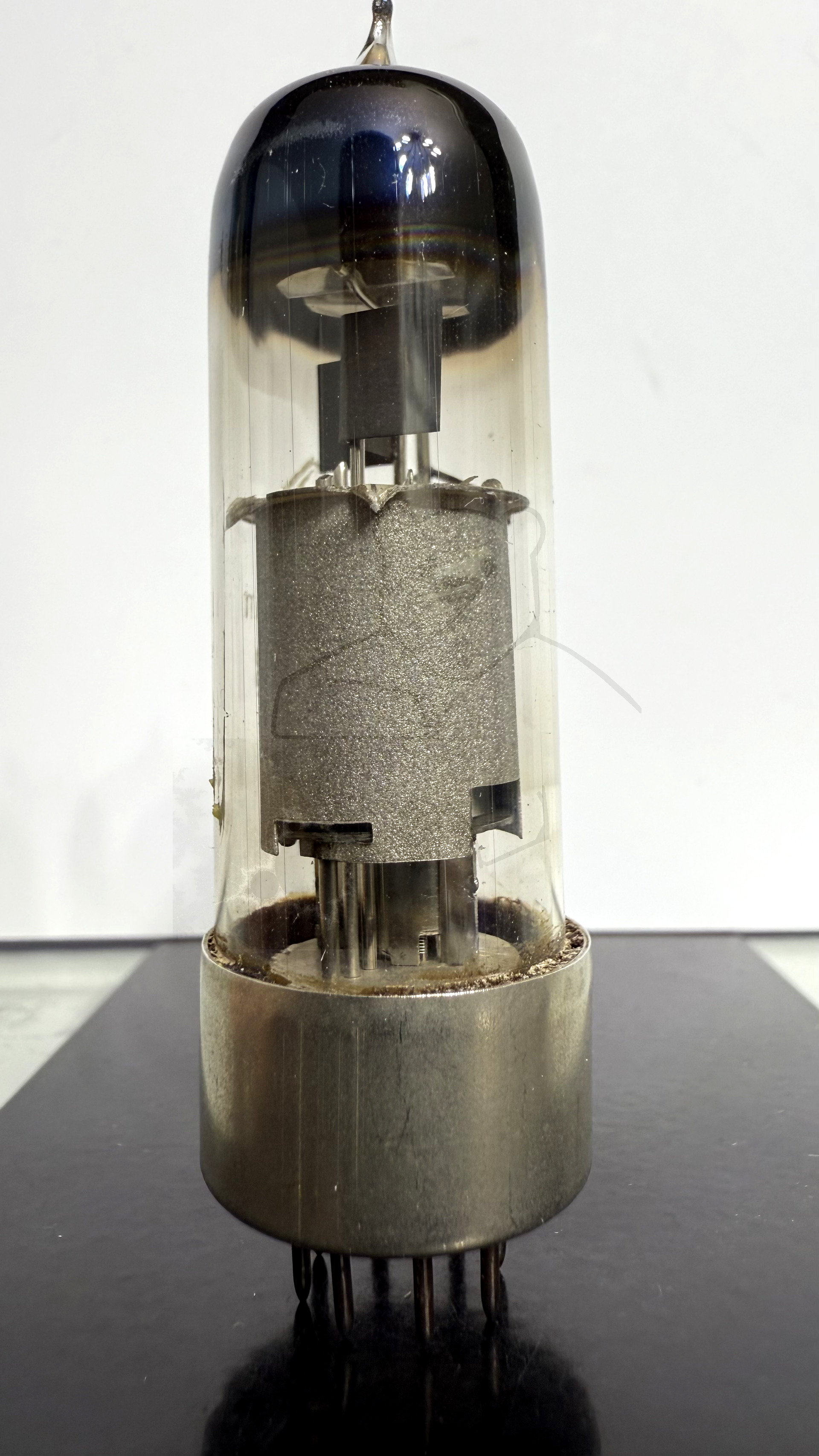

Röhre ECL113 #7251 Bild 3

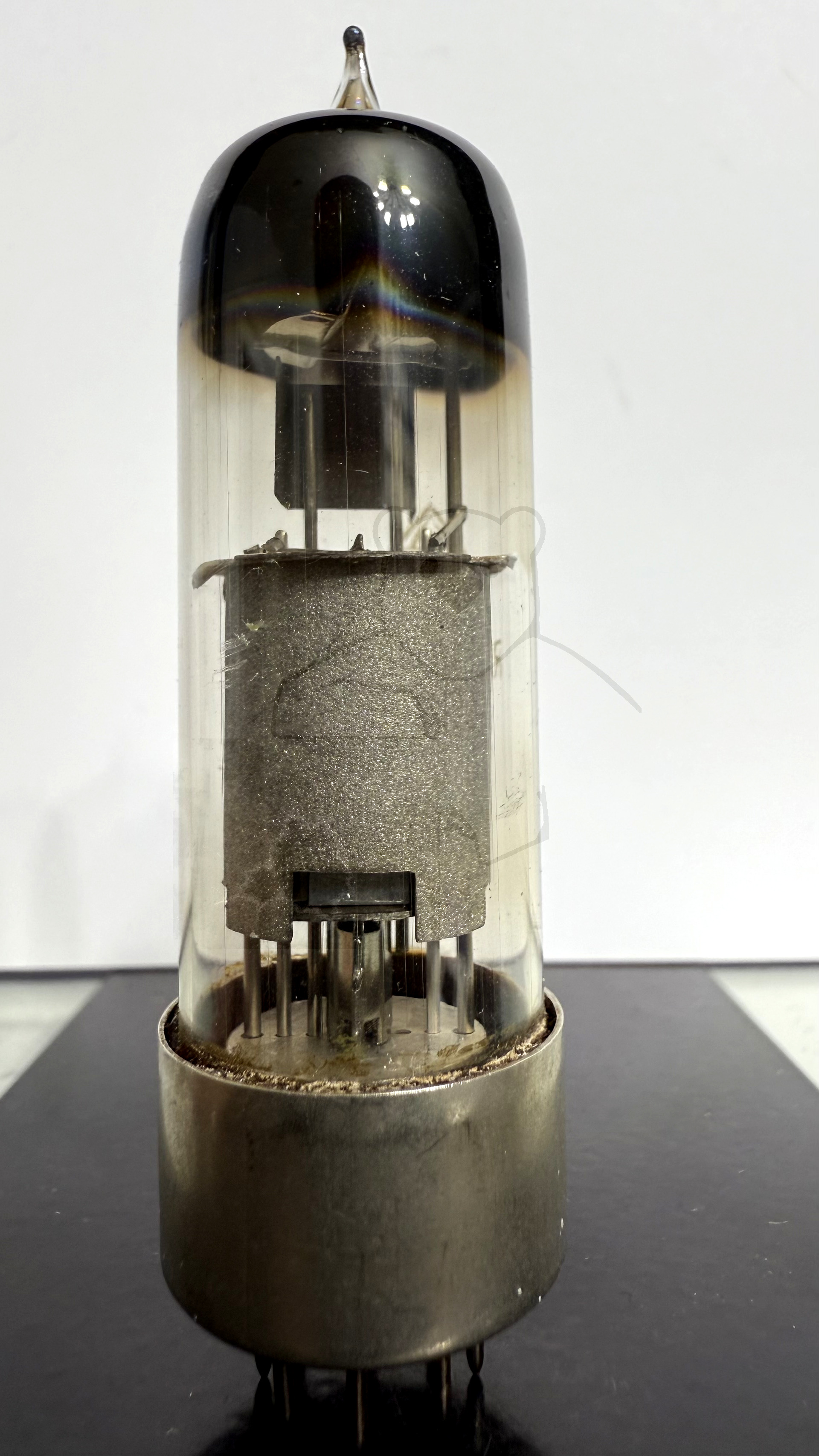

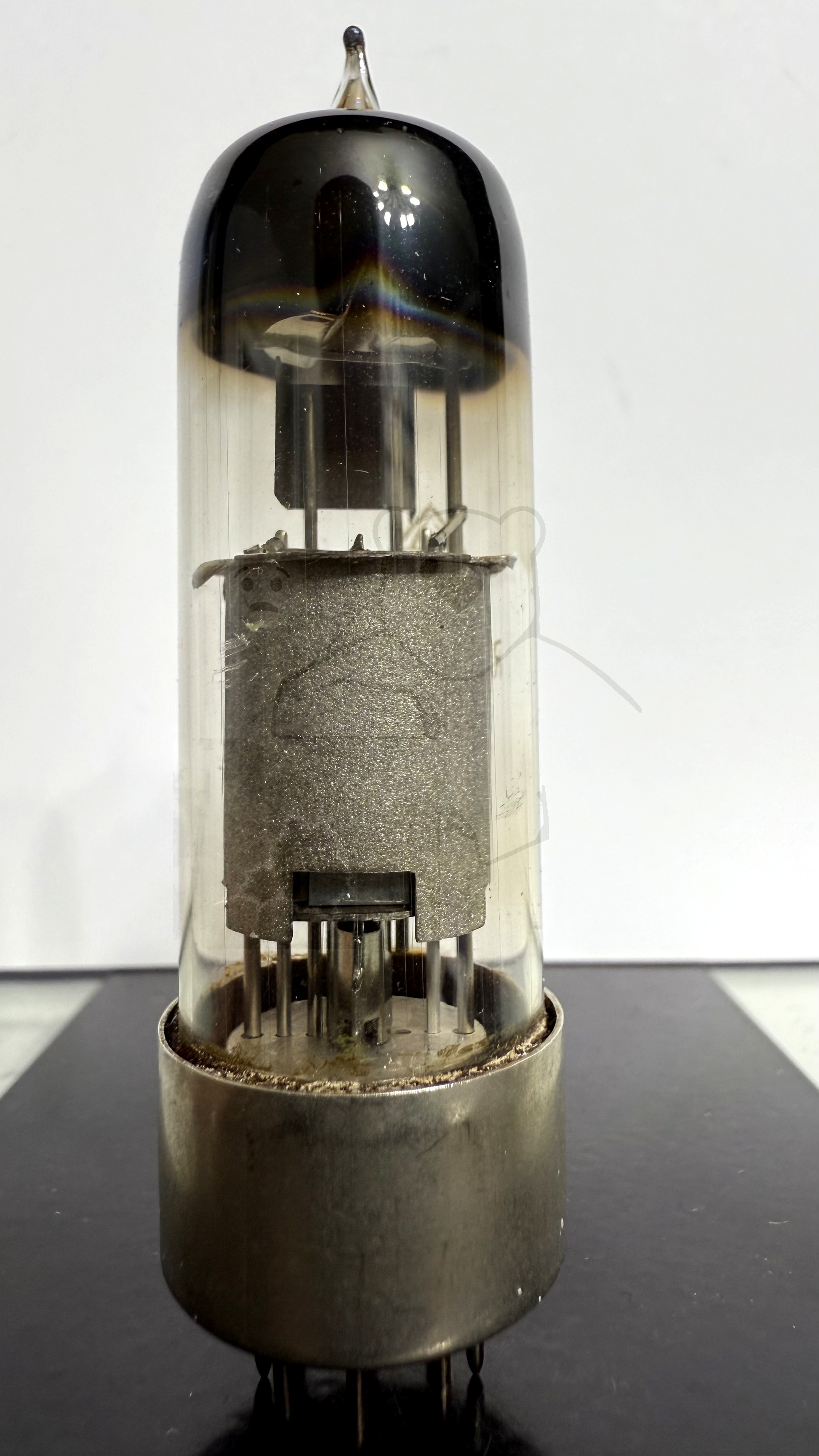

Röhre ECL113 #7251 Bild 4

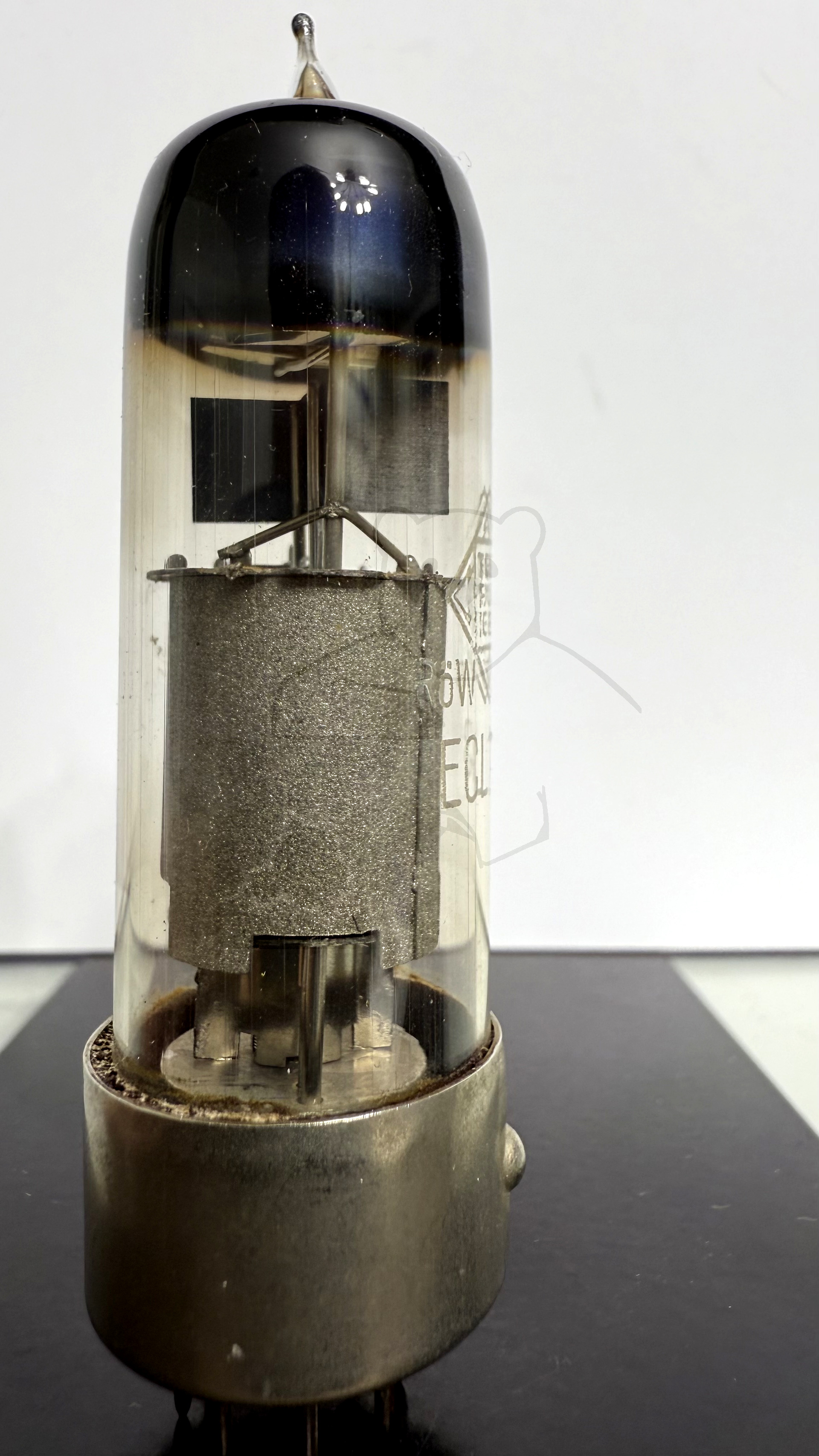

Röhre ECL113 #7251 Bild 5

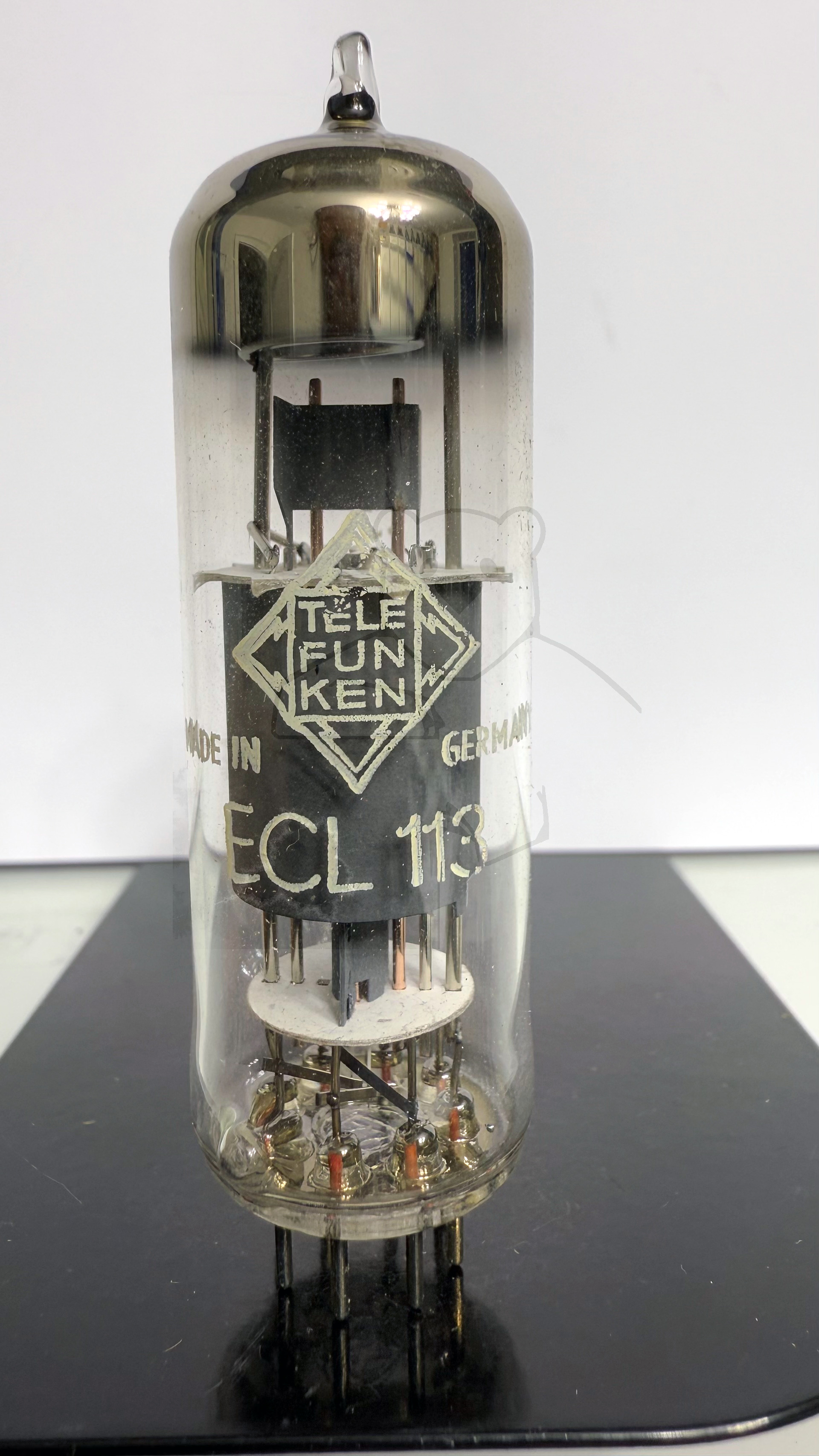

Röhre ECL113 #5959 Bild 1

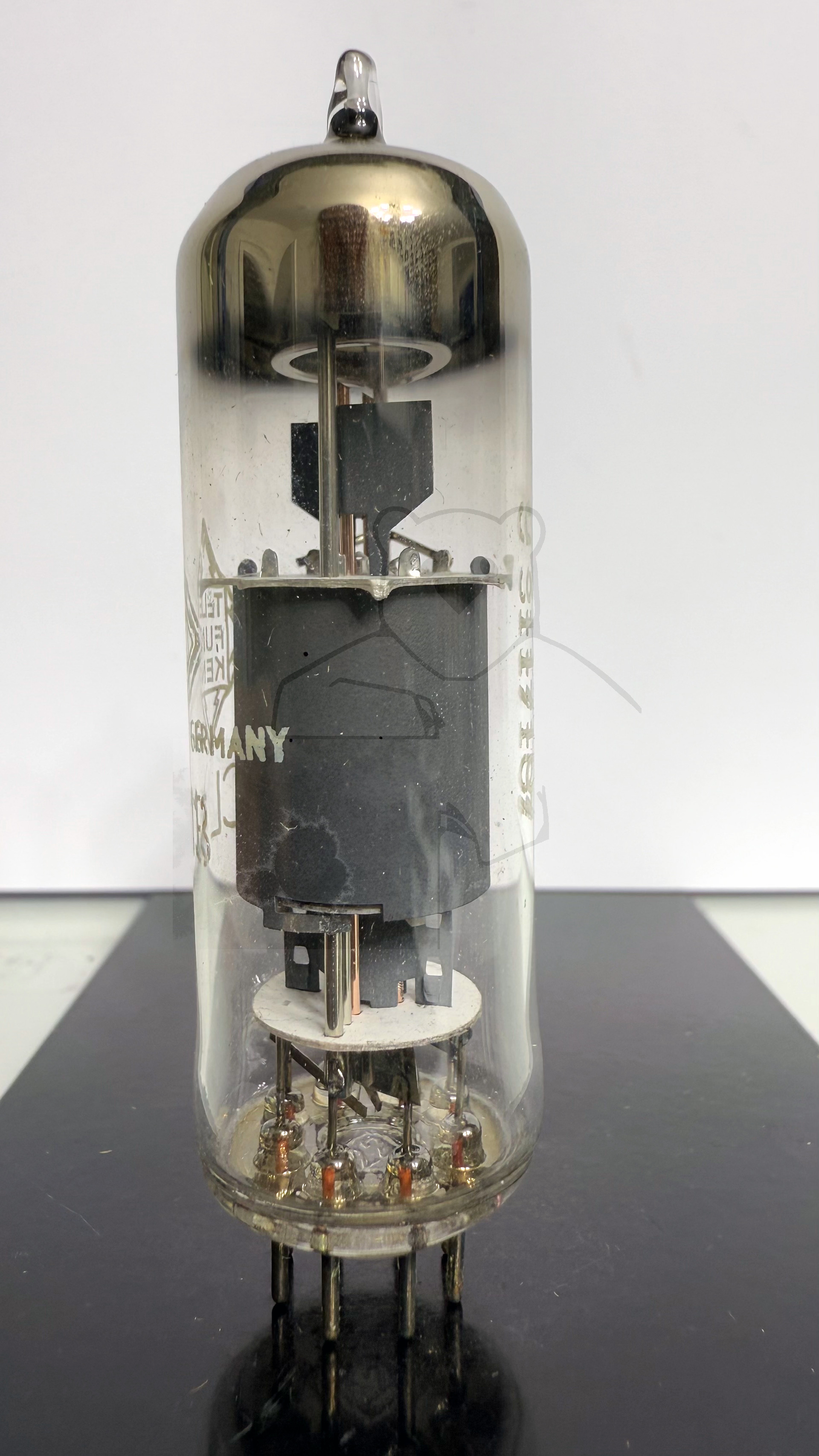

Röhre ECL113 #5959 Bild 2

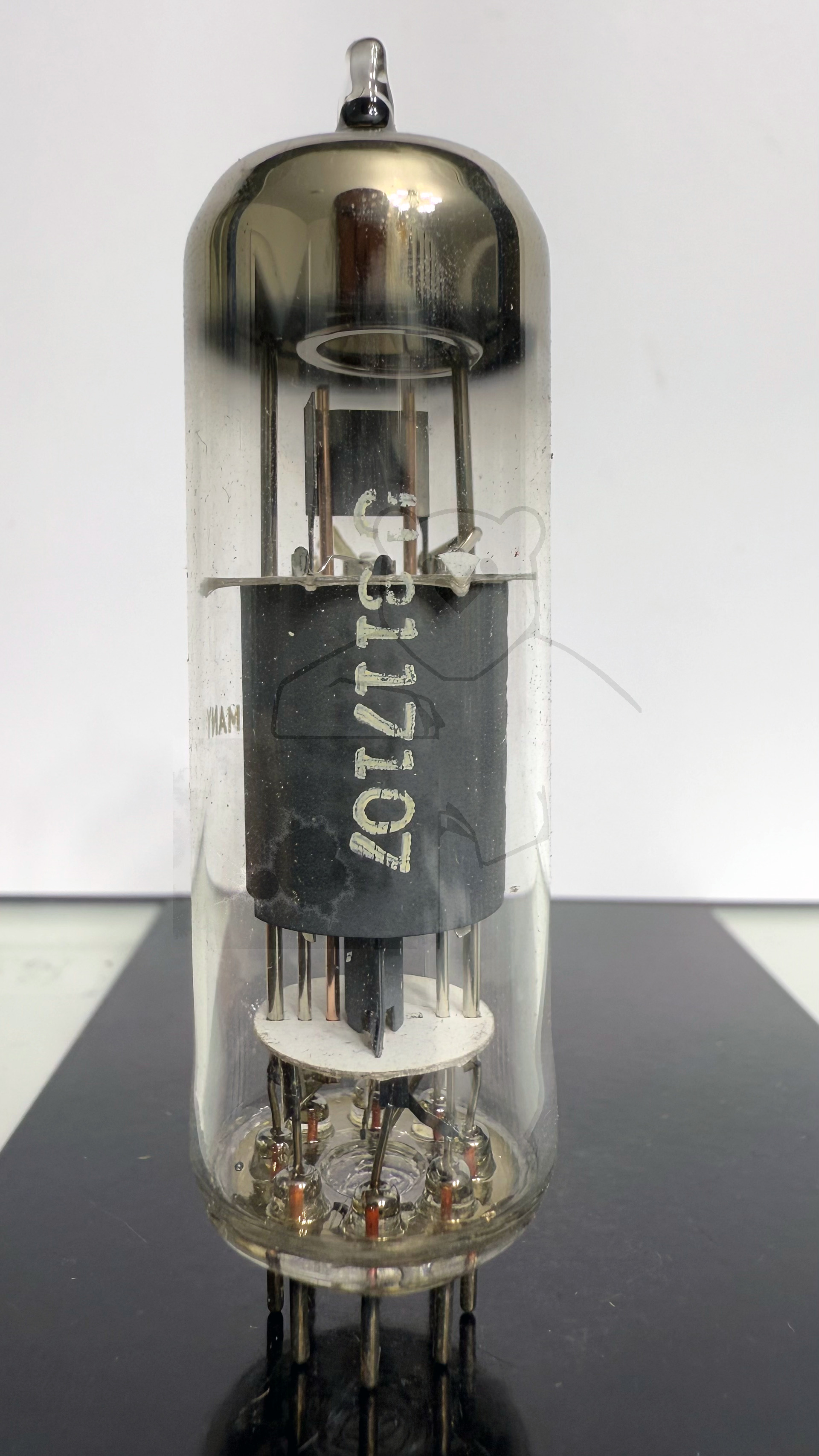

Röhre ECL113 #5959 Bild 3

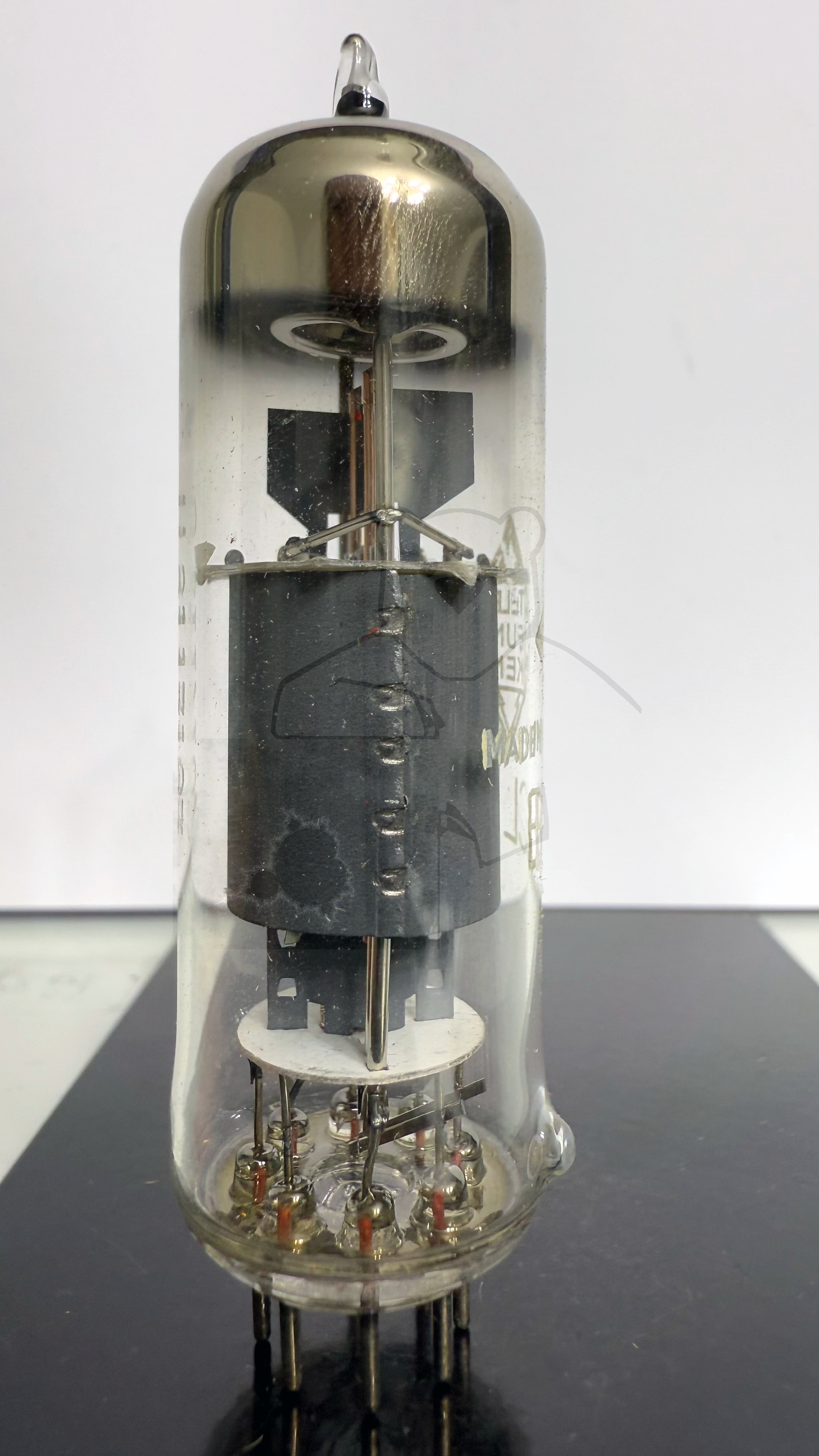

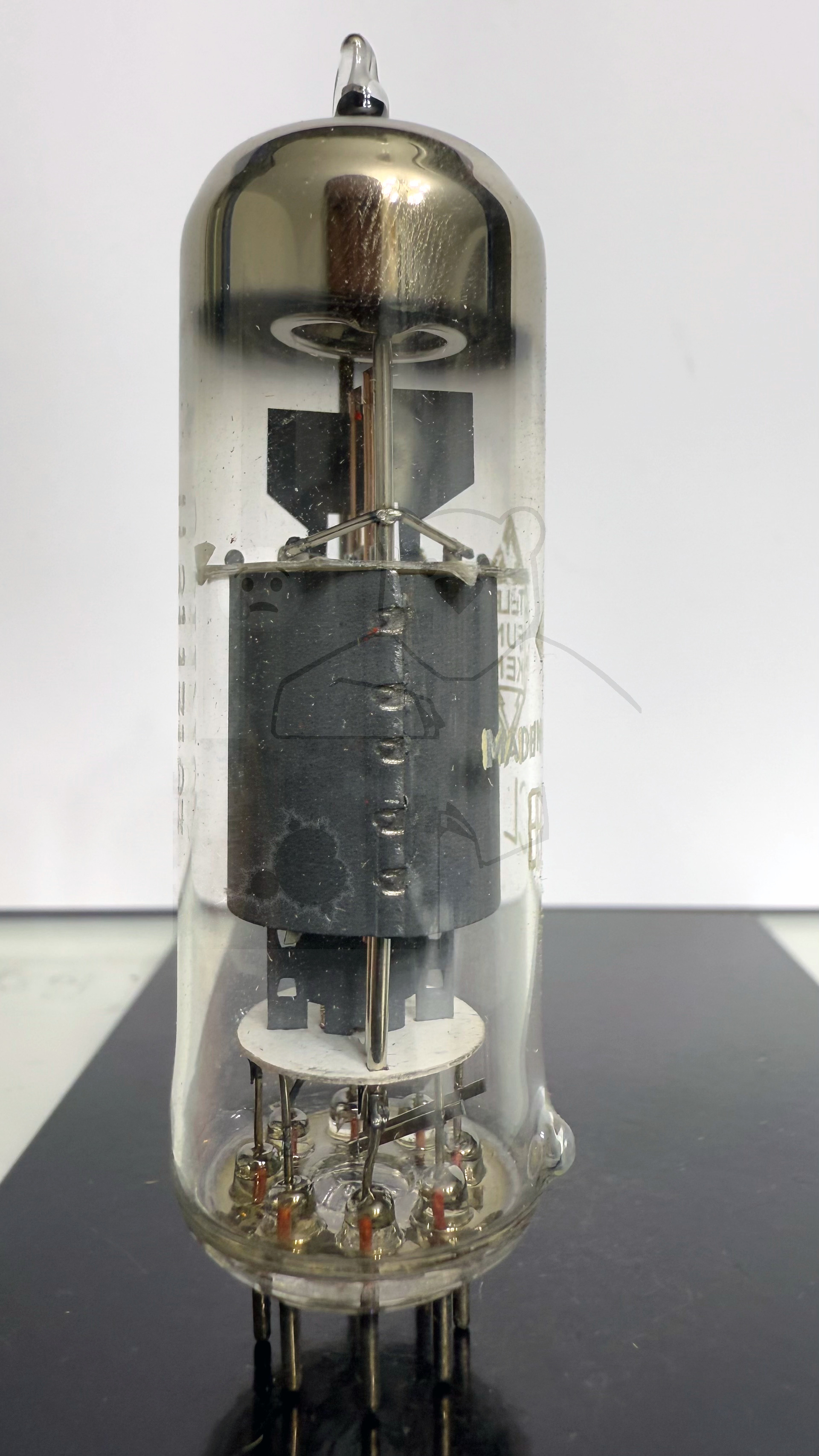

Röhre ECL113 #5959 Bild 4

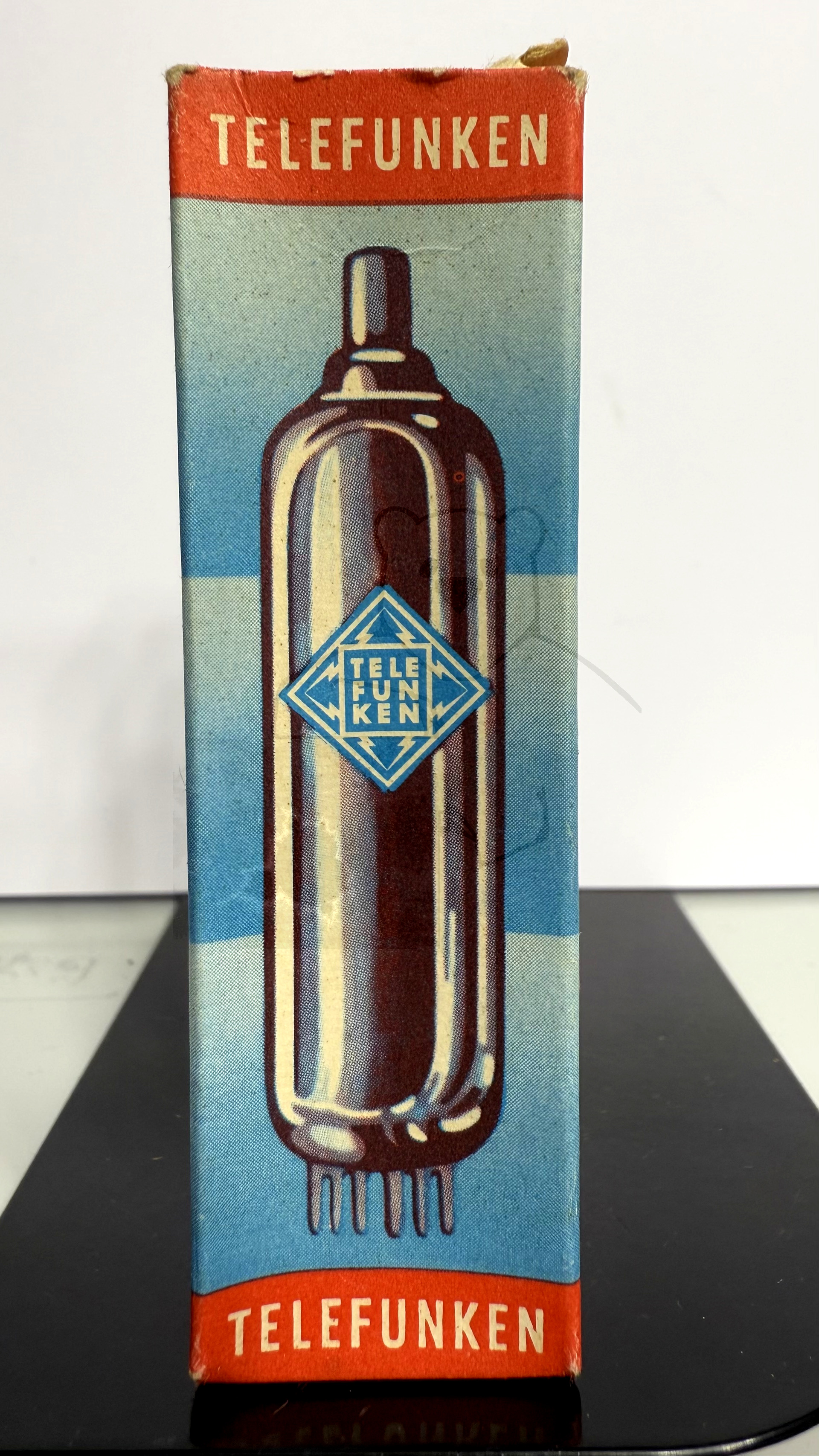

Röhre ECL113 #5959 Verpackung Bild 1
Röhre ECL113 #5959 Verpackung Bild 2

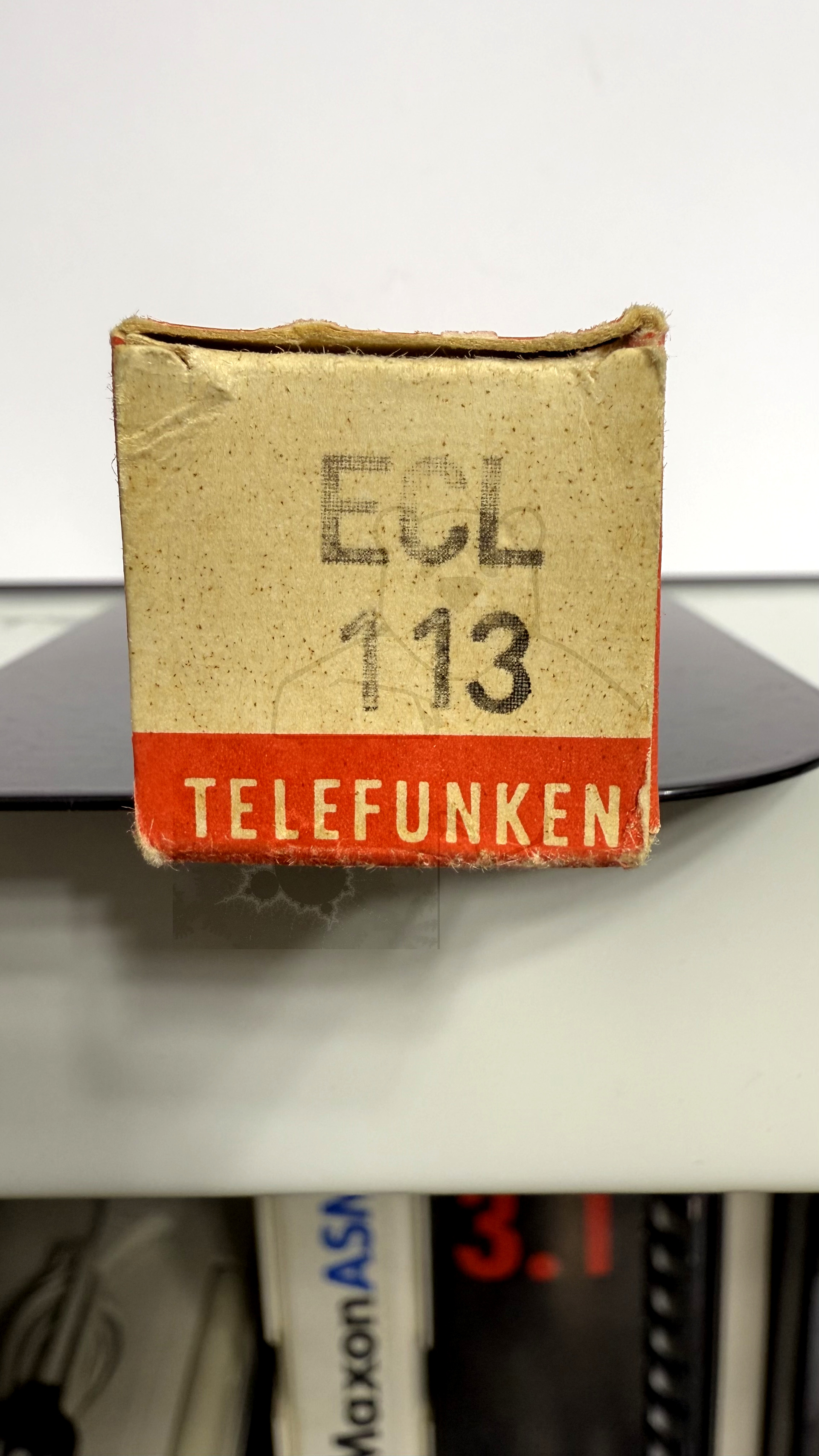

Röhre ECL113 #5959 Verpackung Bild 3

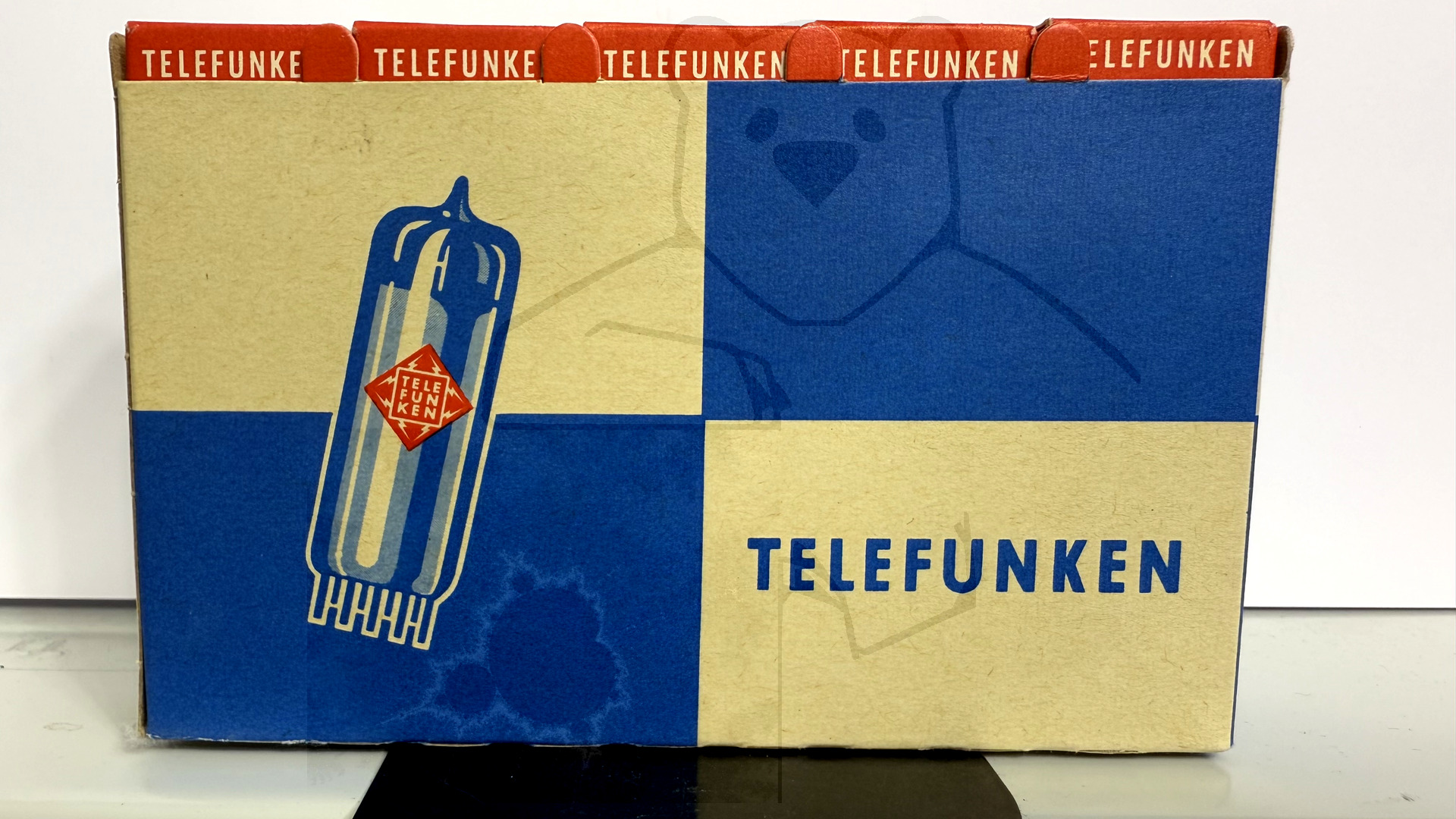

Röhre ECL113 Verpackung Riegel Bild 1

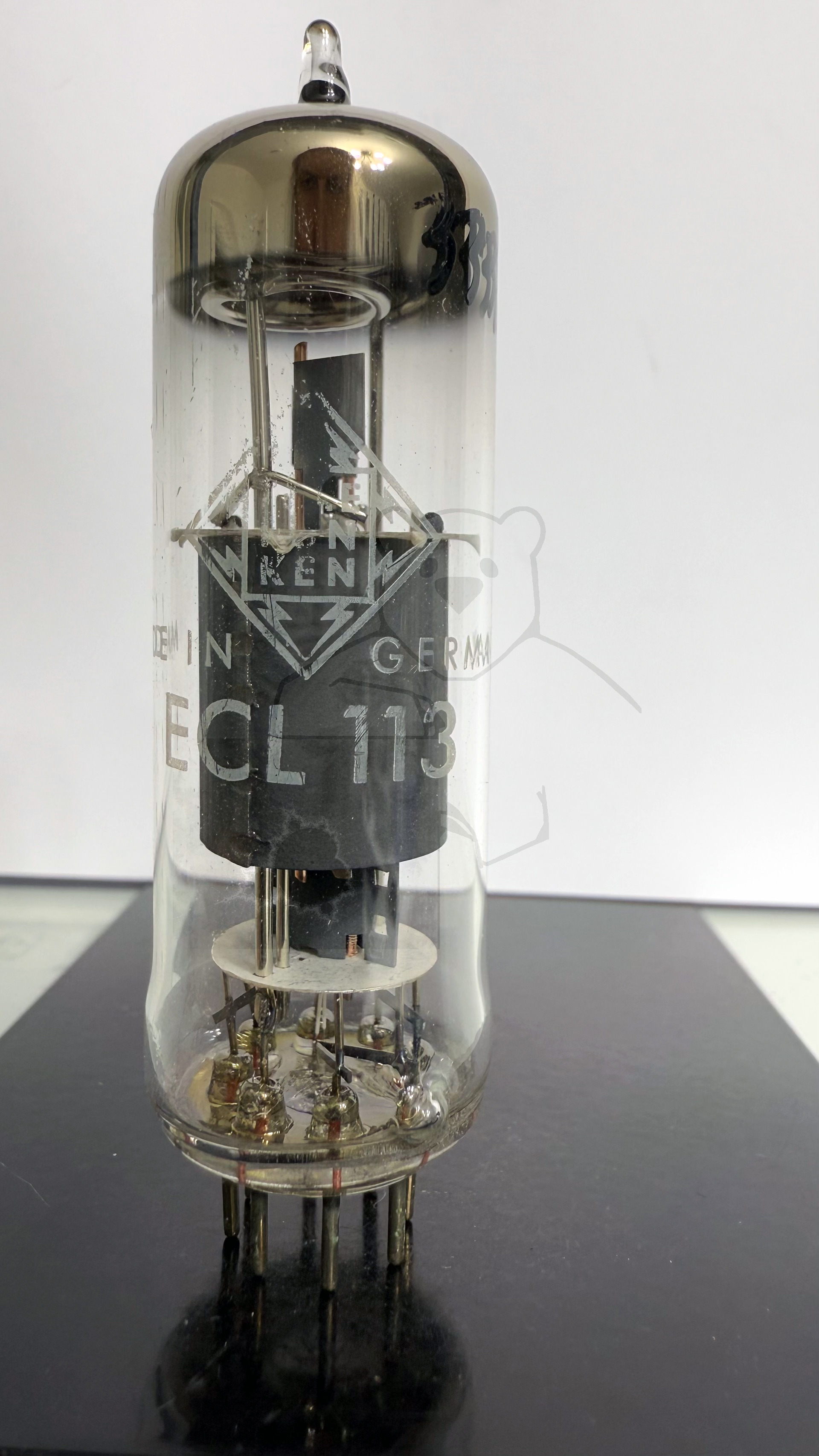

Röhre ECL113 #3337 Bild 1

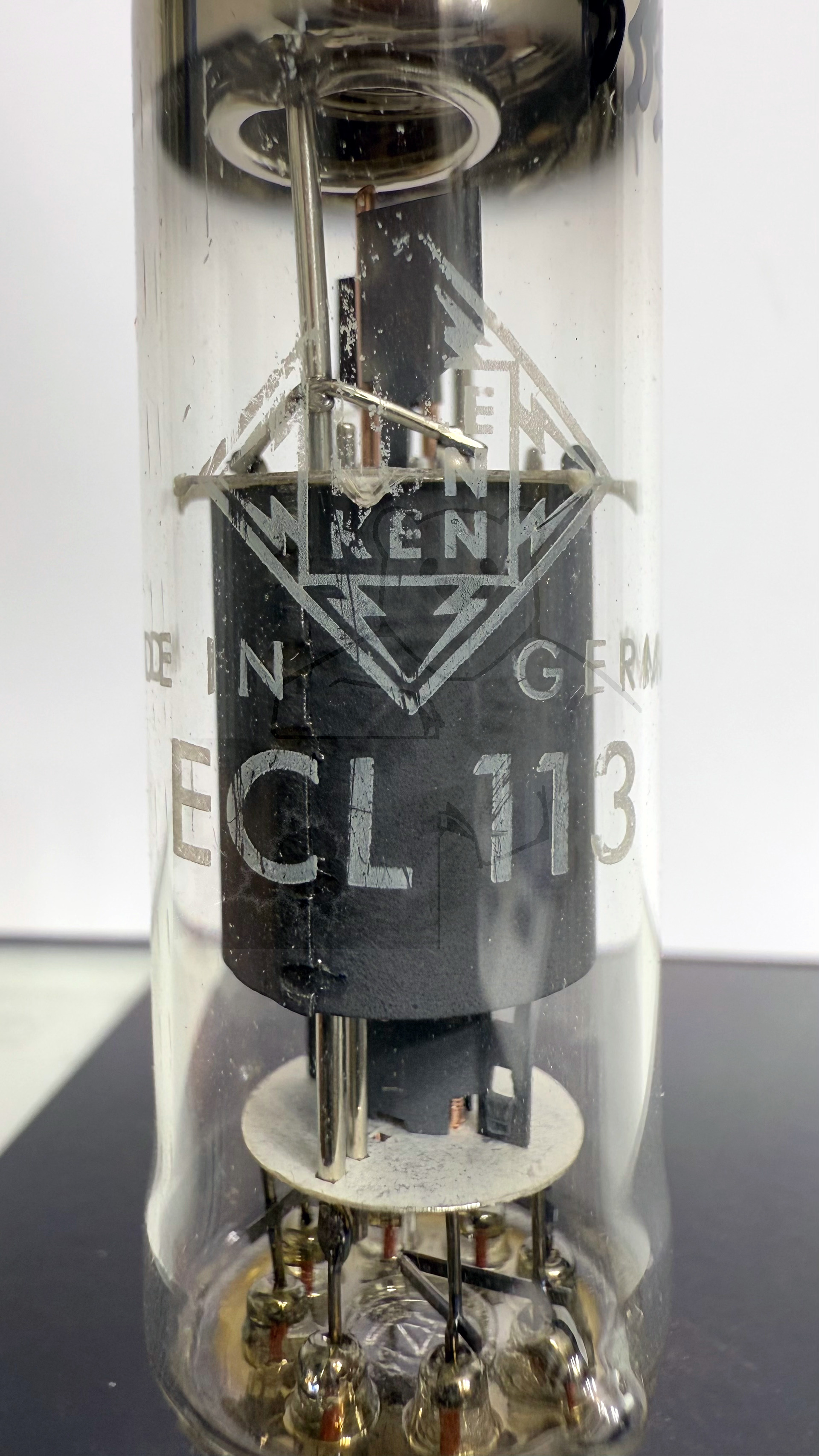

Röhre ECL113 #3337 Bild 2
Röhre ECL113 #3337 Bild 3

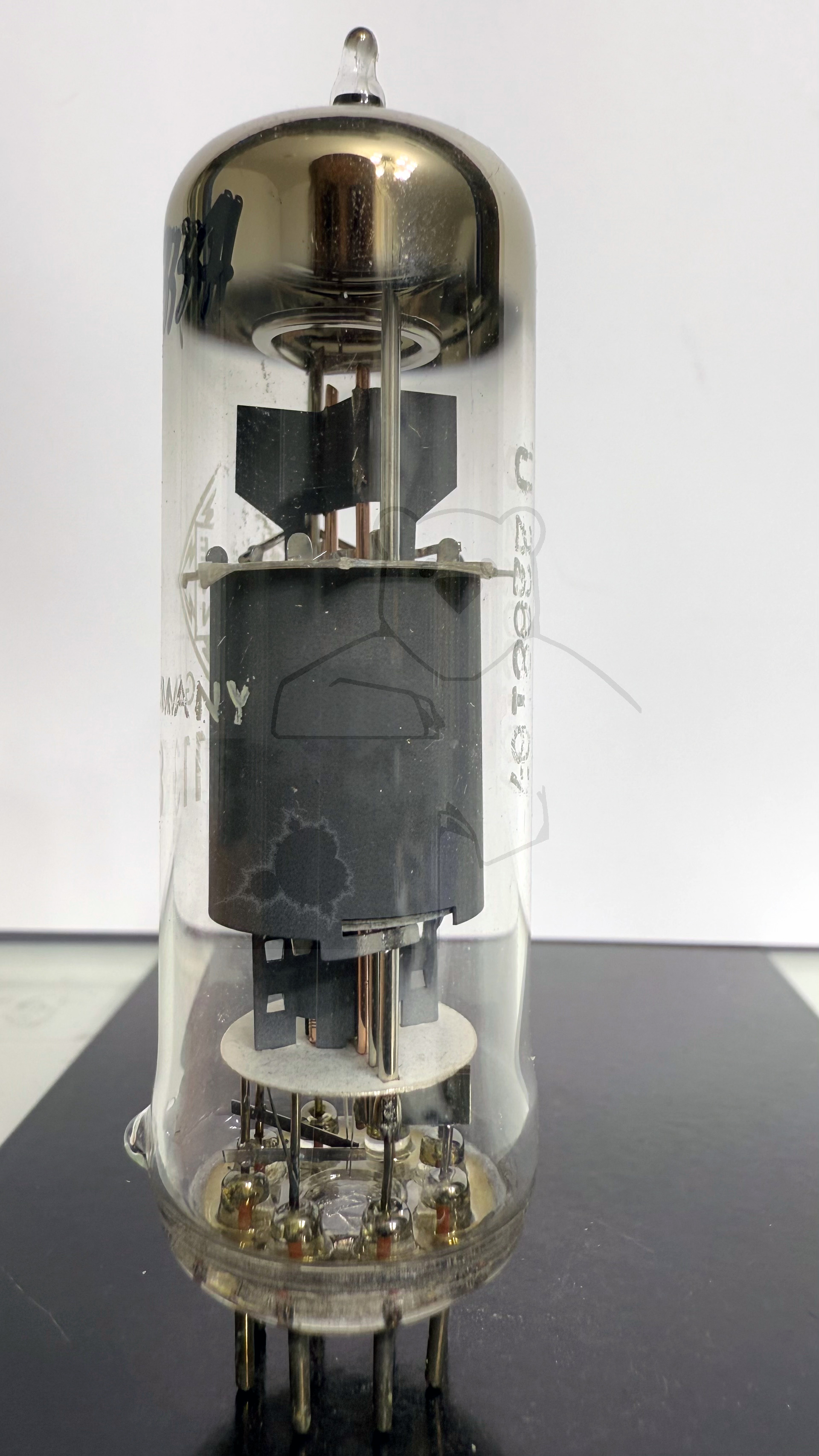

Röhre ECL113 #3337 Bild 4

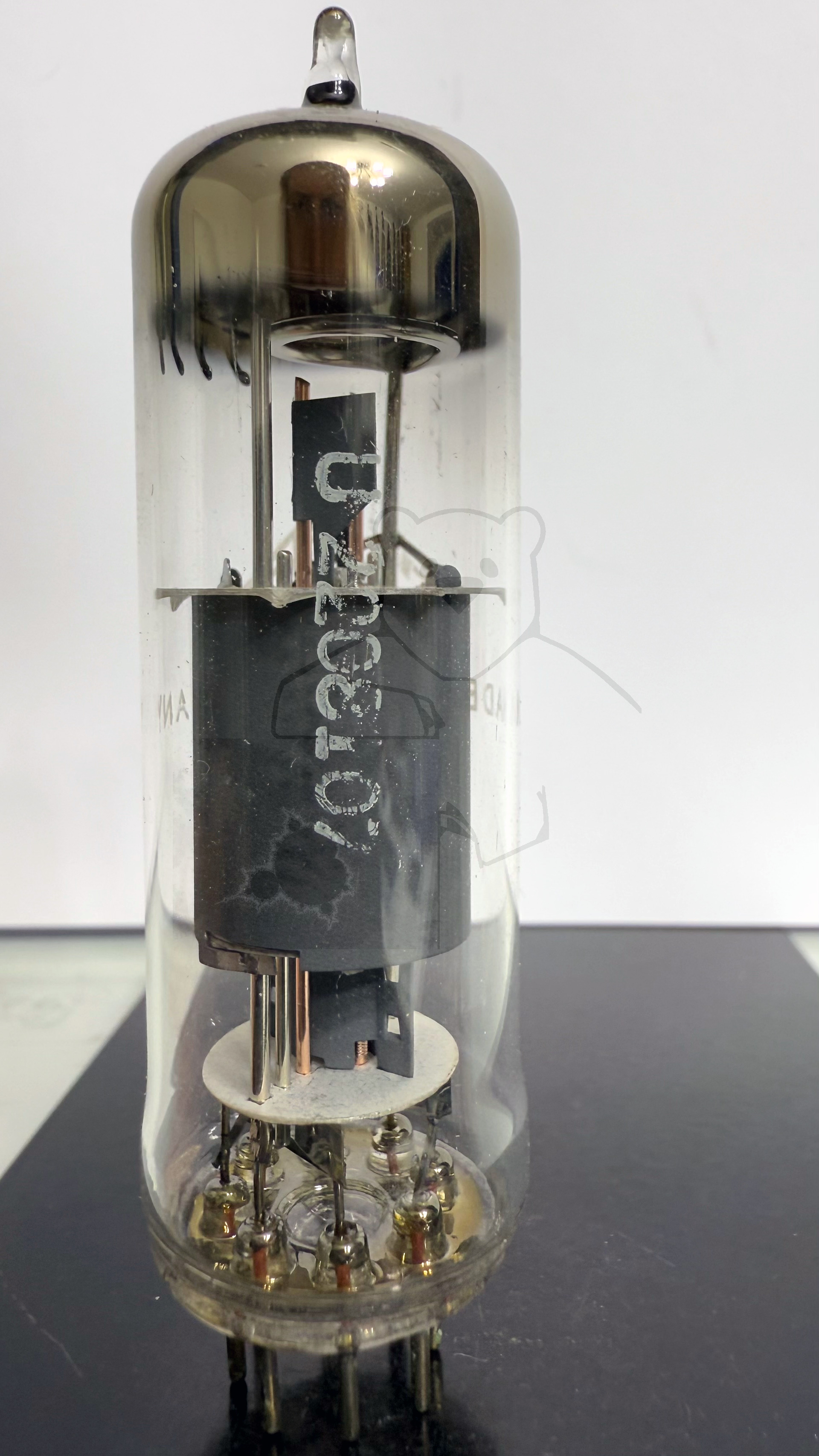

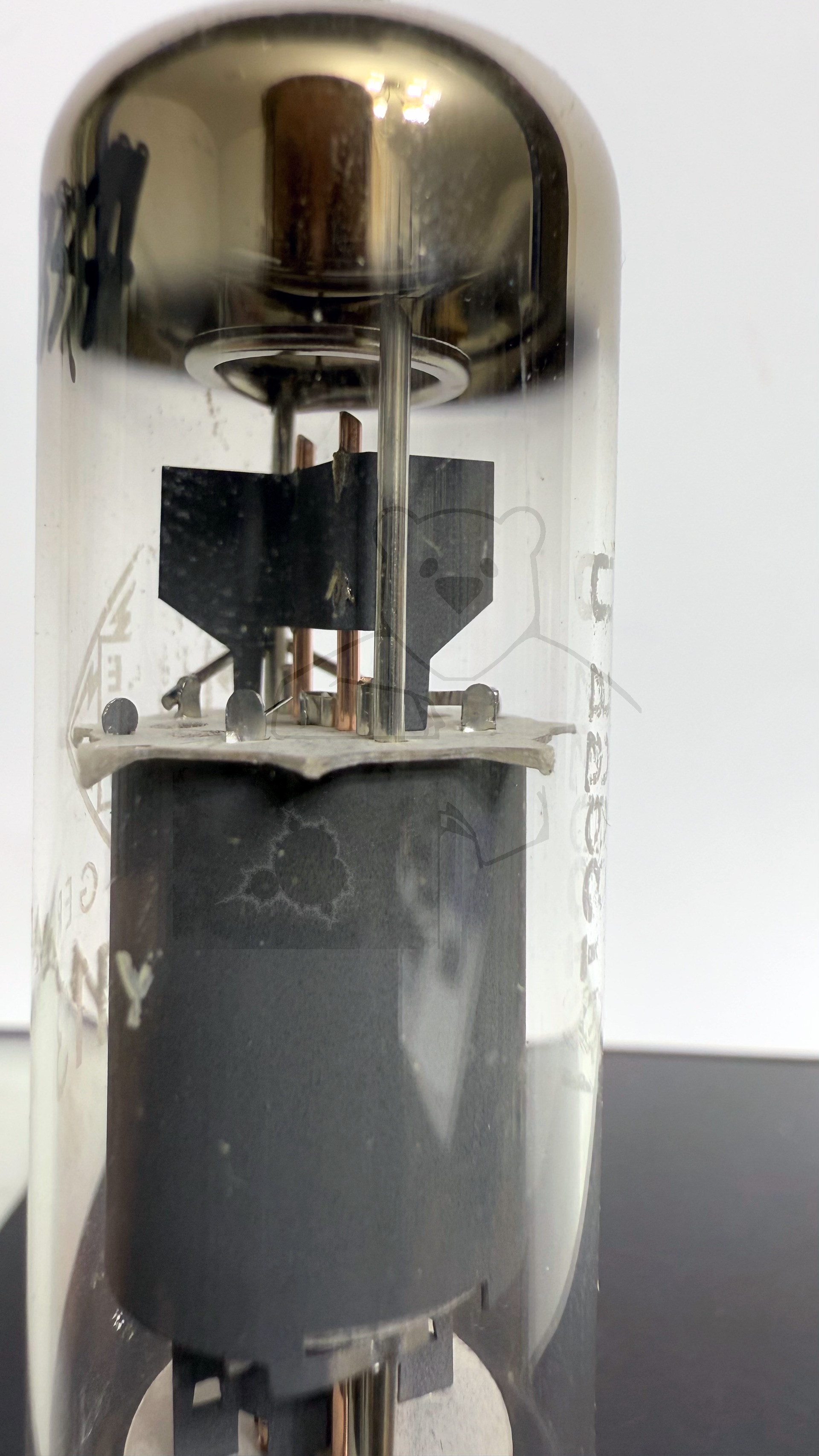

Röhre ECL113 #3337 Bild 5

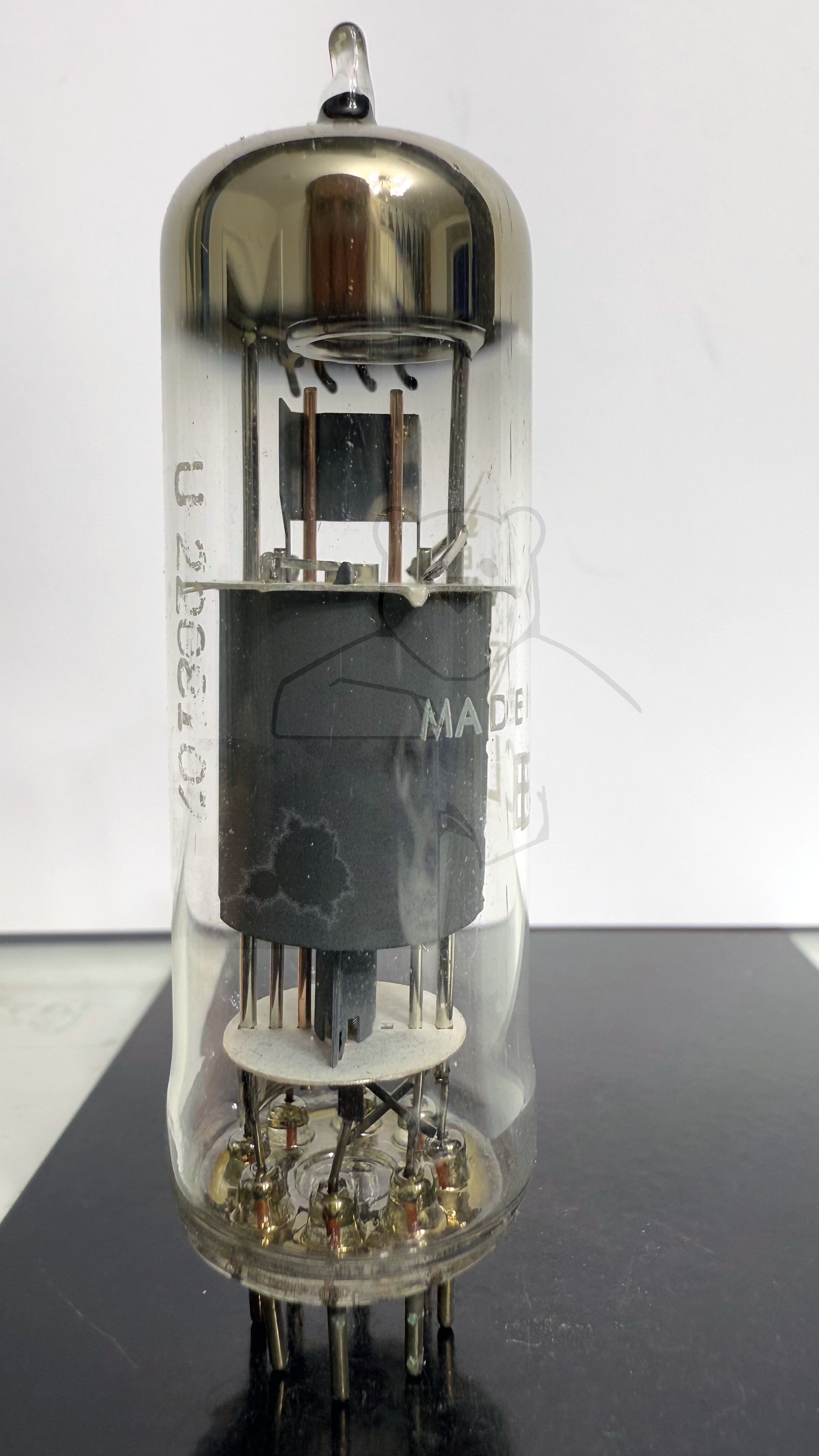

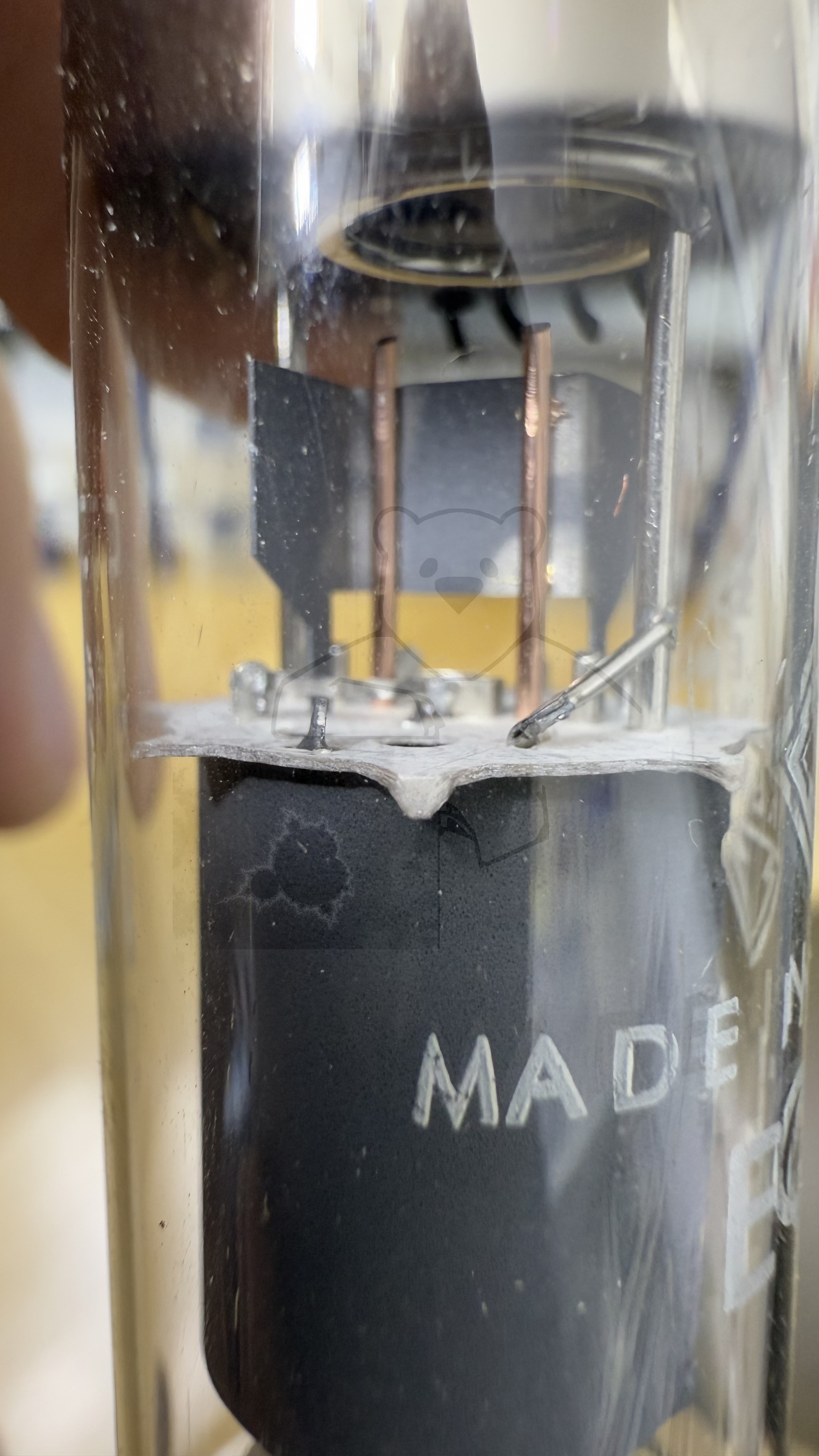

Röhre ECL113 #3337 Bild 6
Röhre ECL113 #3337 Bild 7

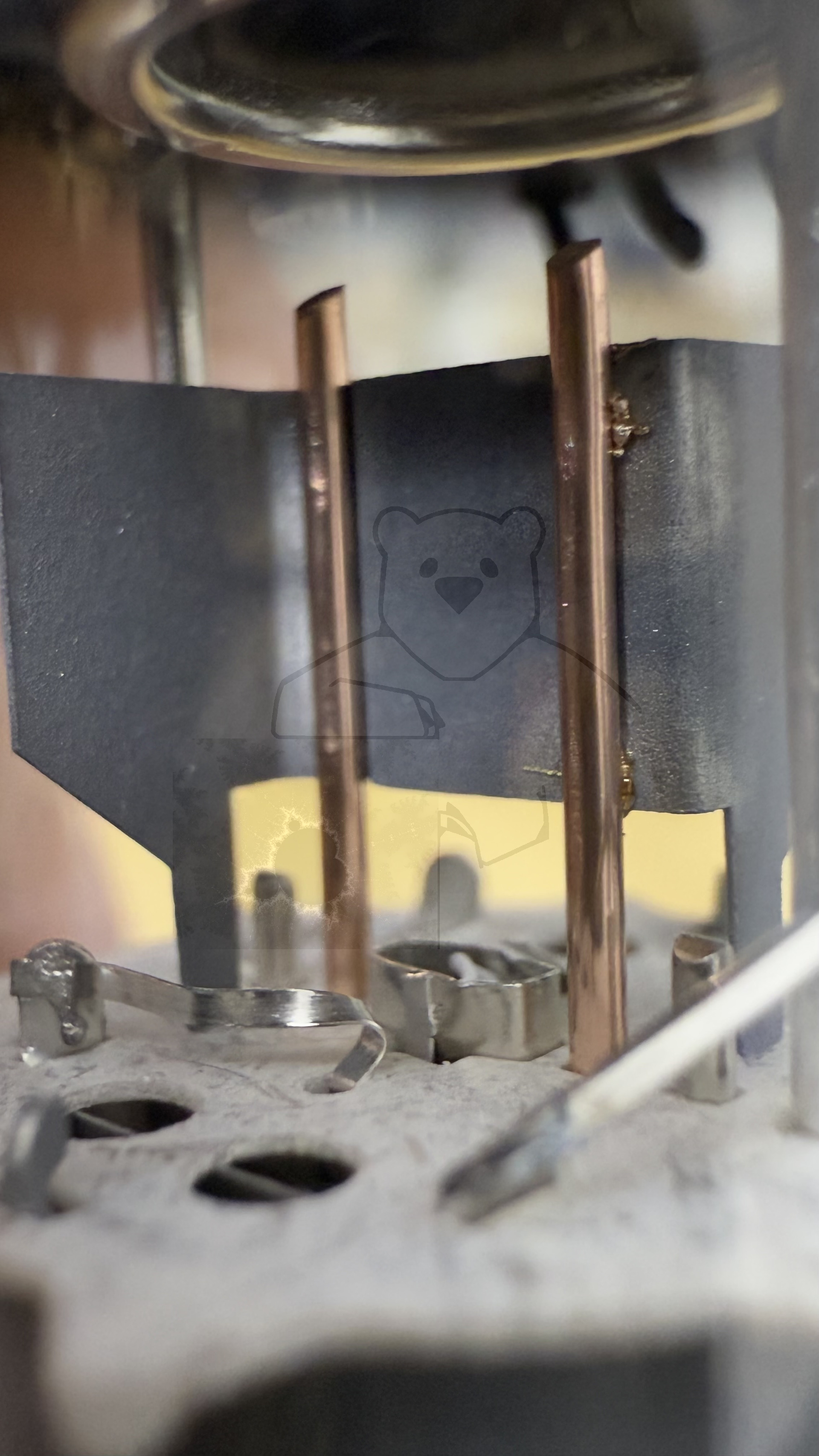

Röhre ECL113 #3337 Bild 8

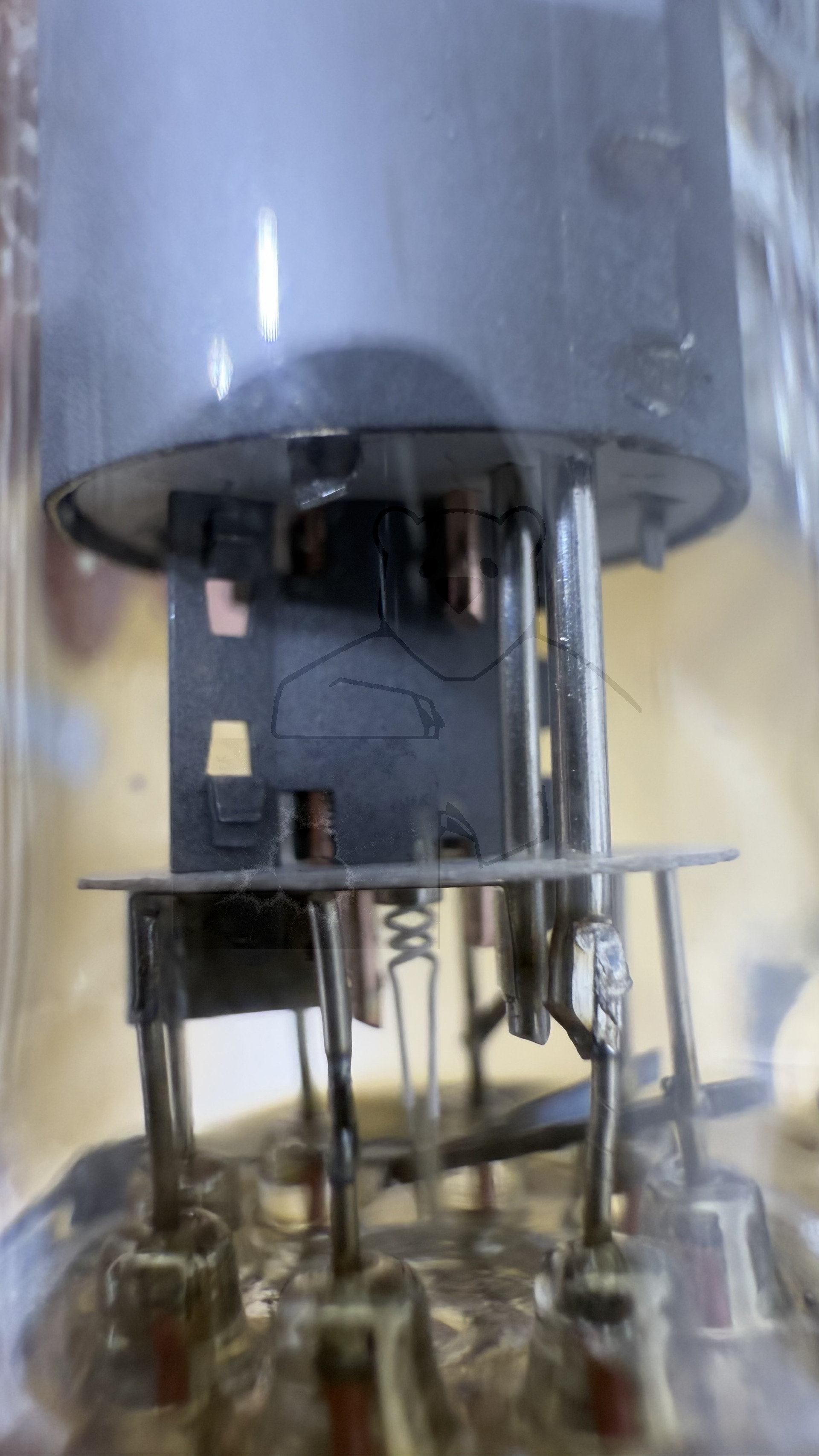

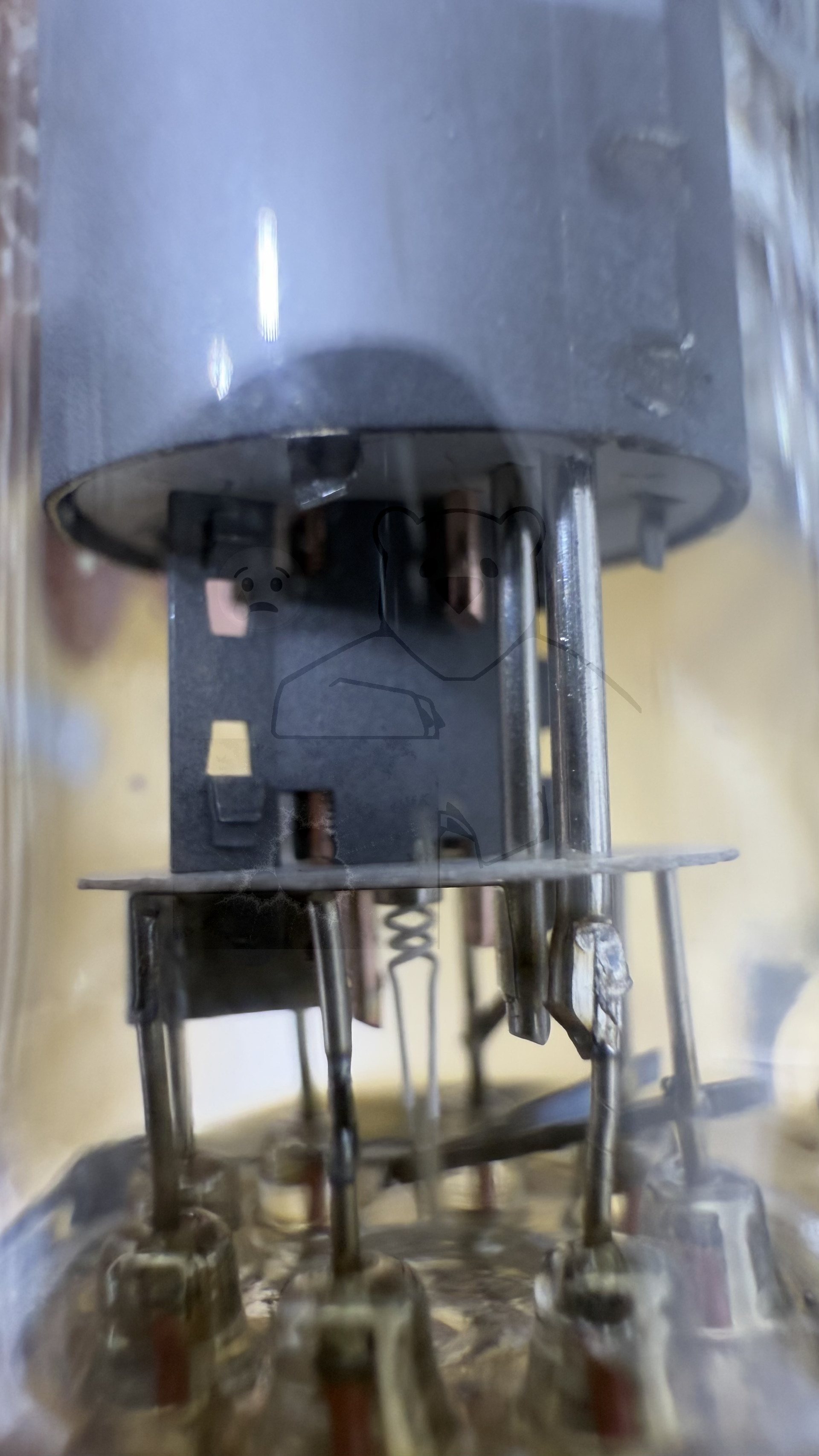

Röhre ECL113 #3337 Bild 9

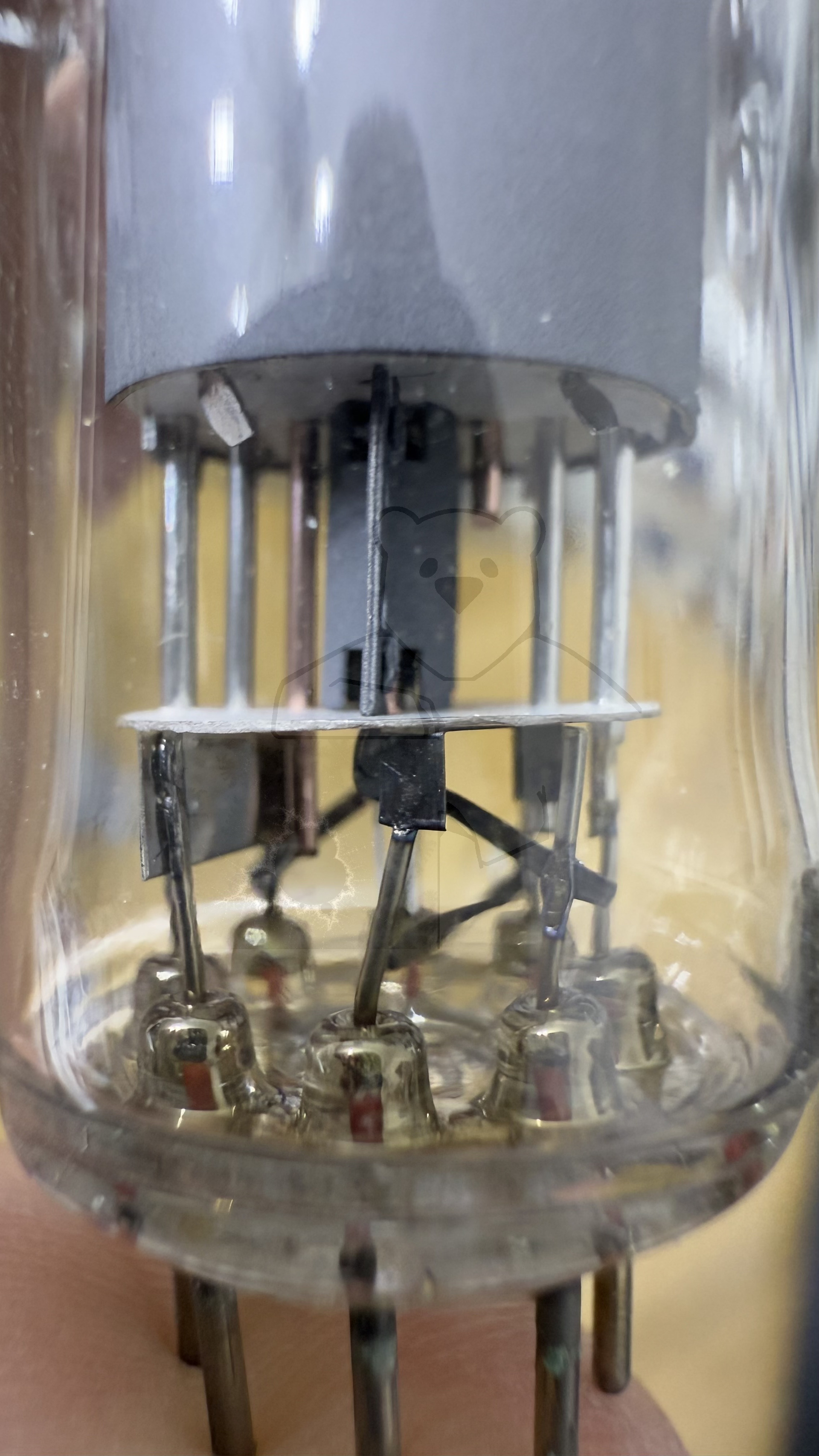

Röhre ECL113 #3337 Bild 10

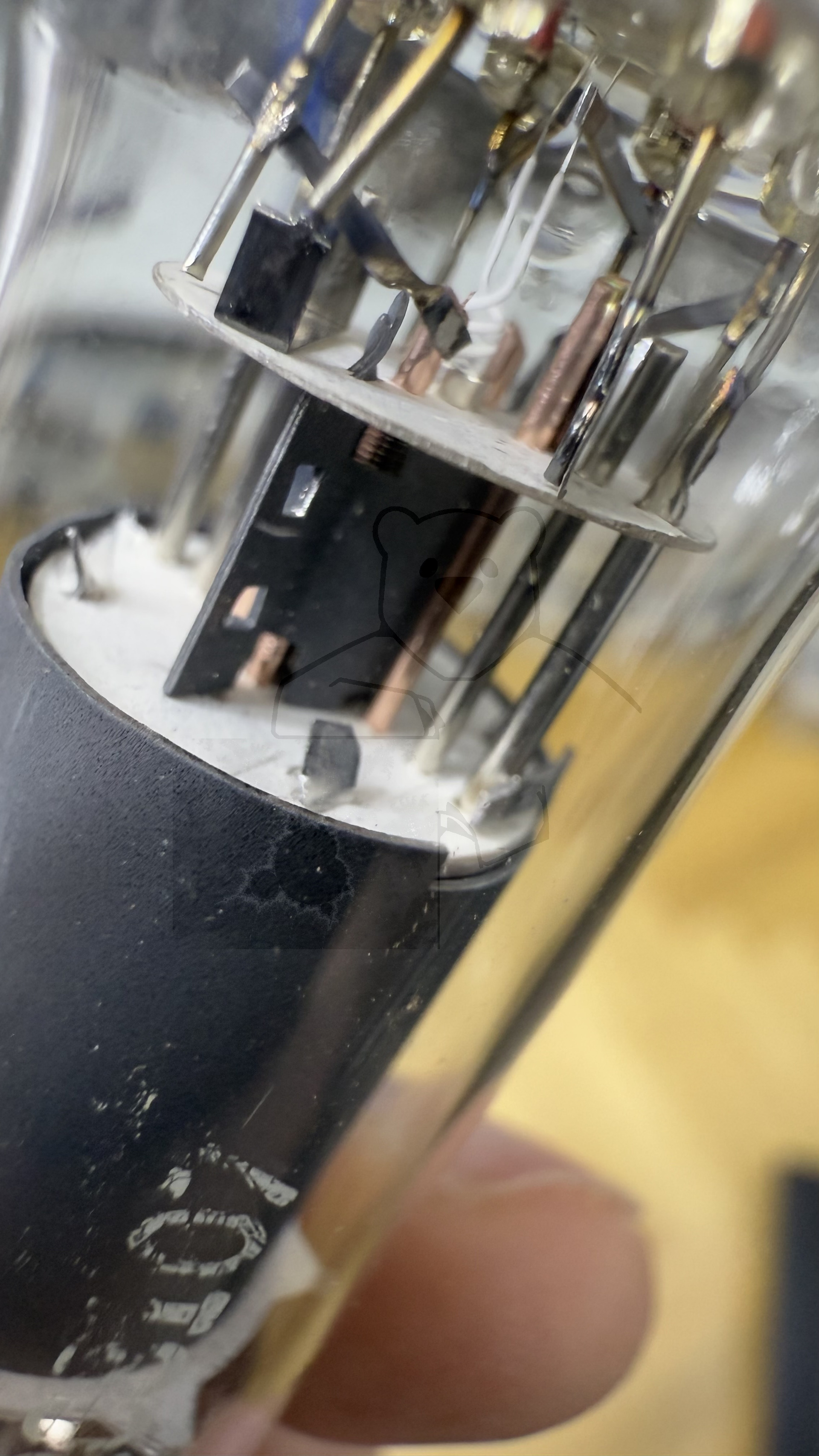

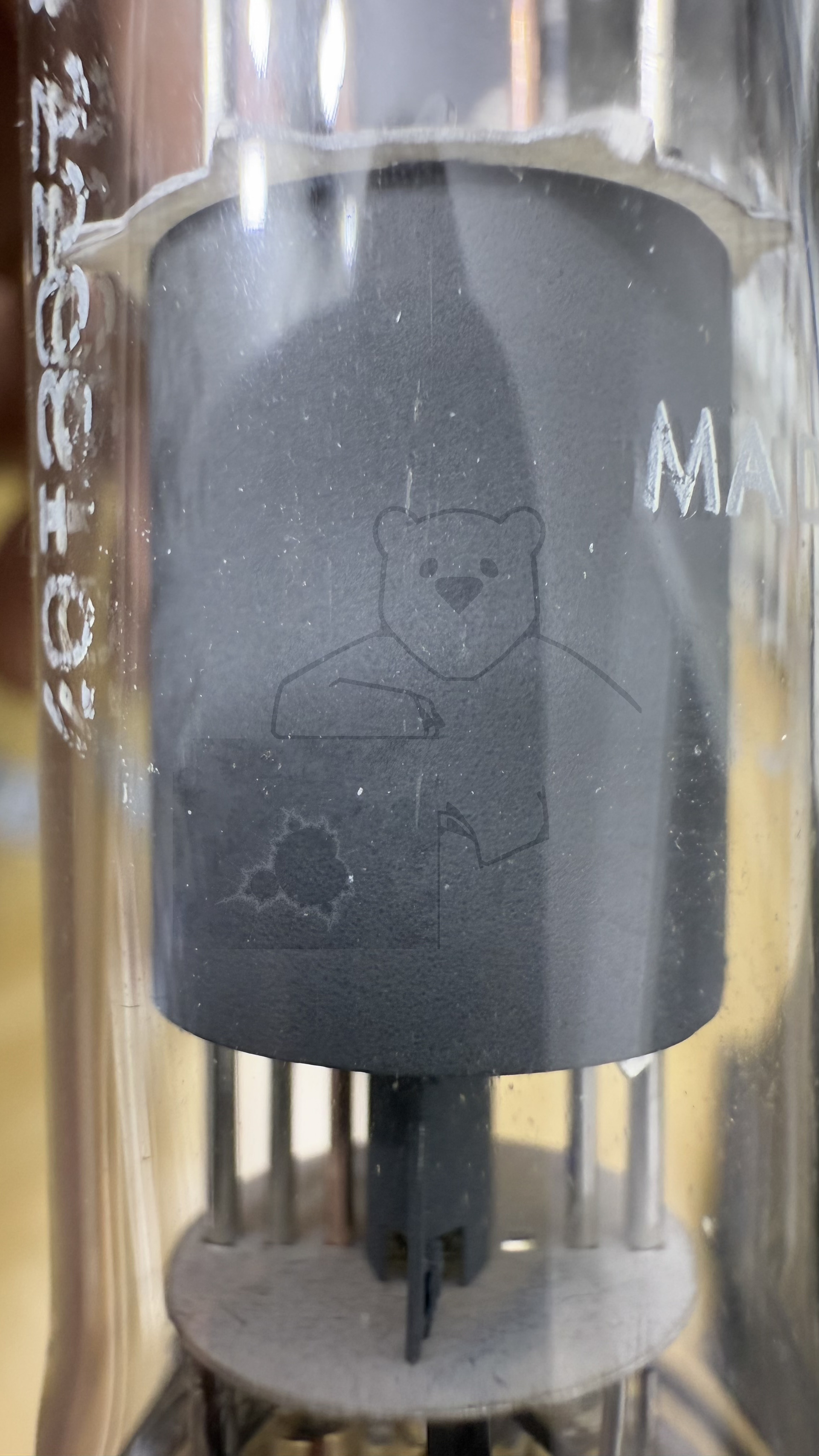

Röhre ECL113 #3337 Bild 11
Röhre ECL113 #3337 Bild 12

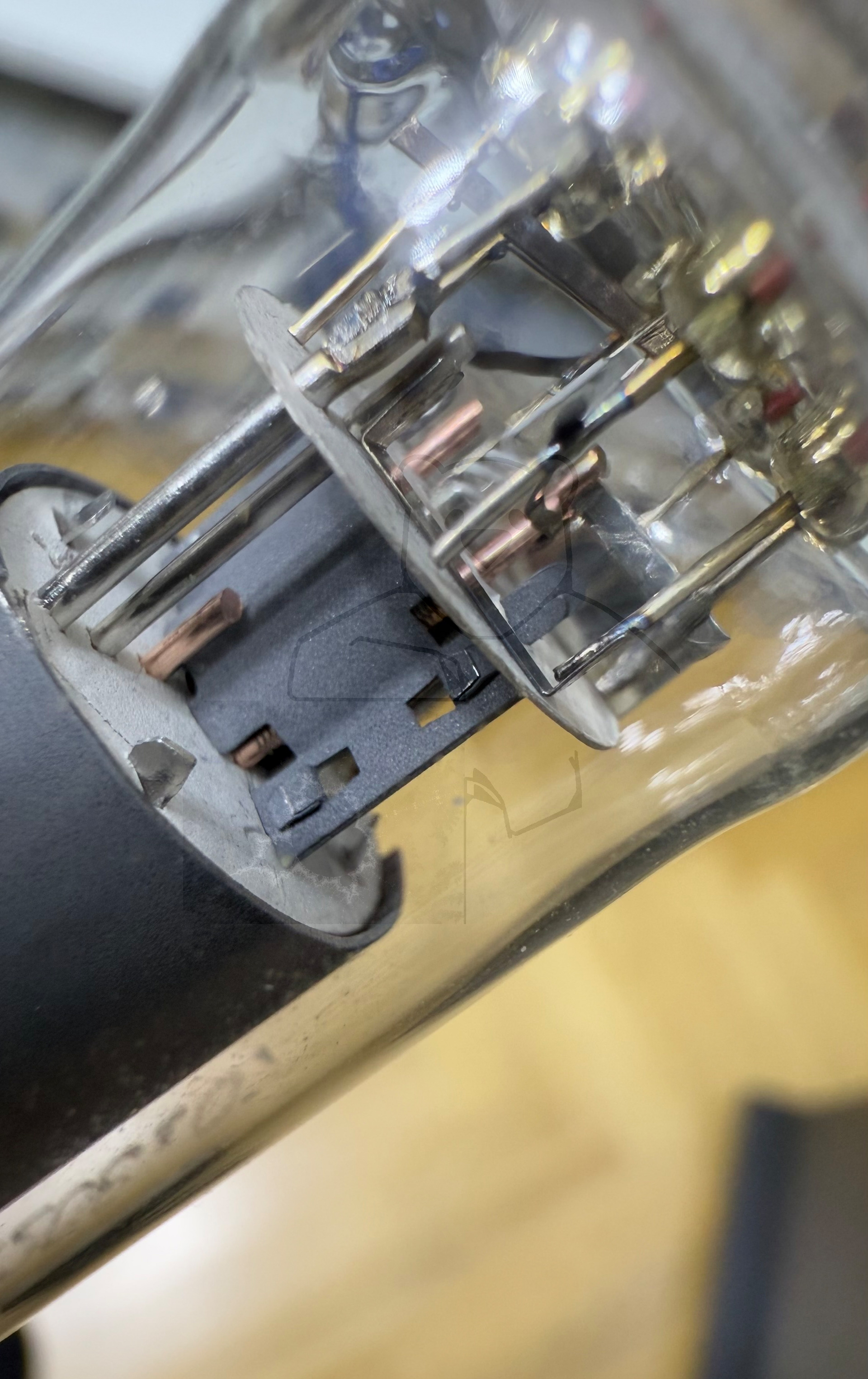

Röhre ECL113 #3337 Bild 13
Röhre ECL113 #3337 Bild 14

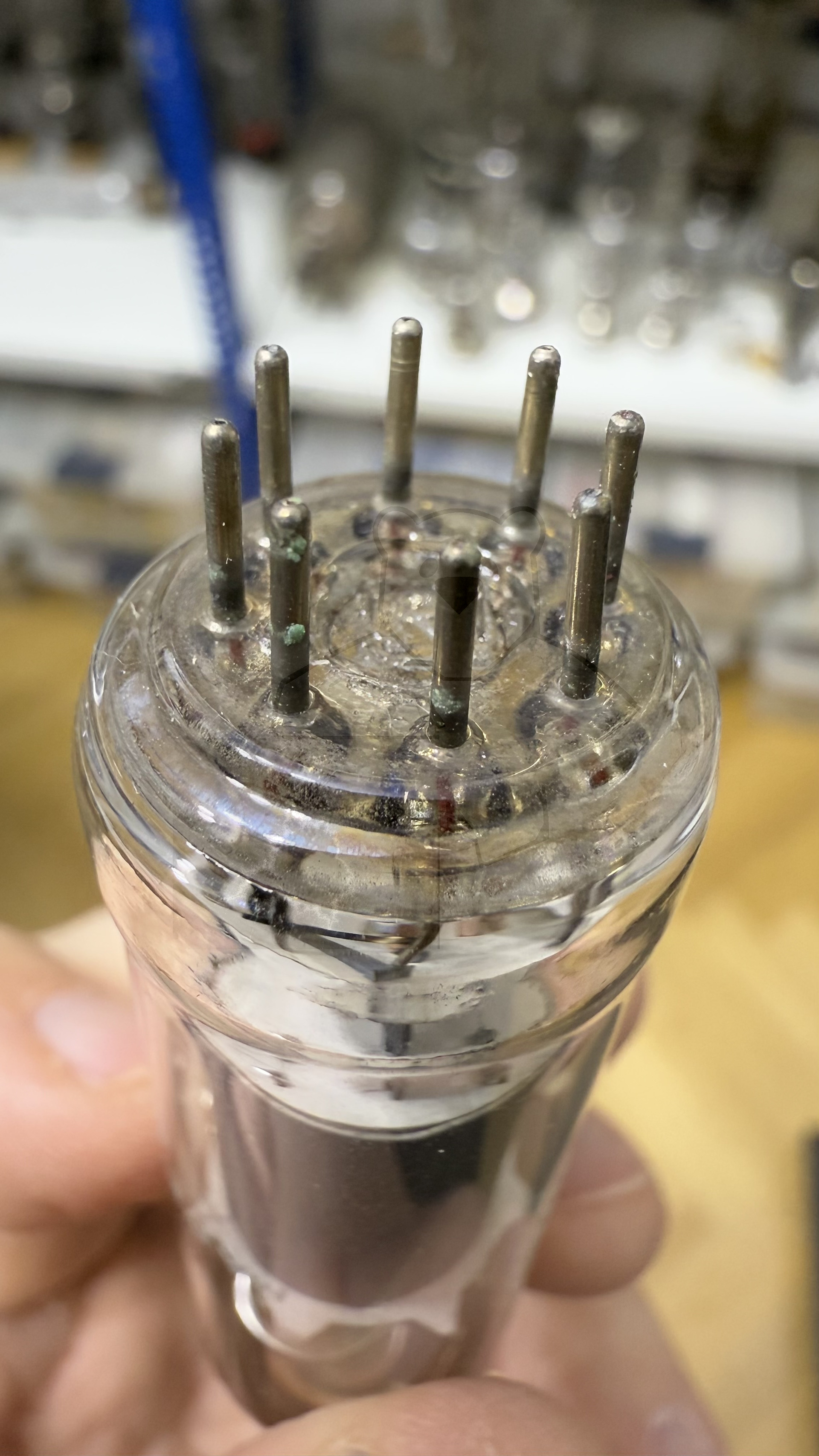

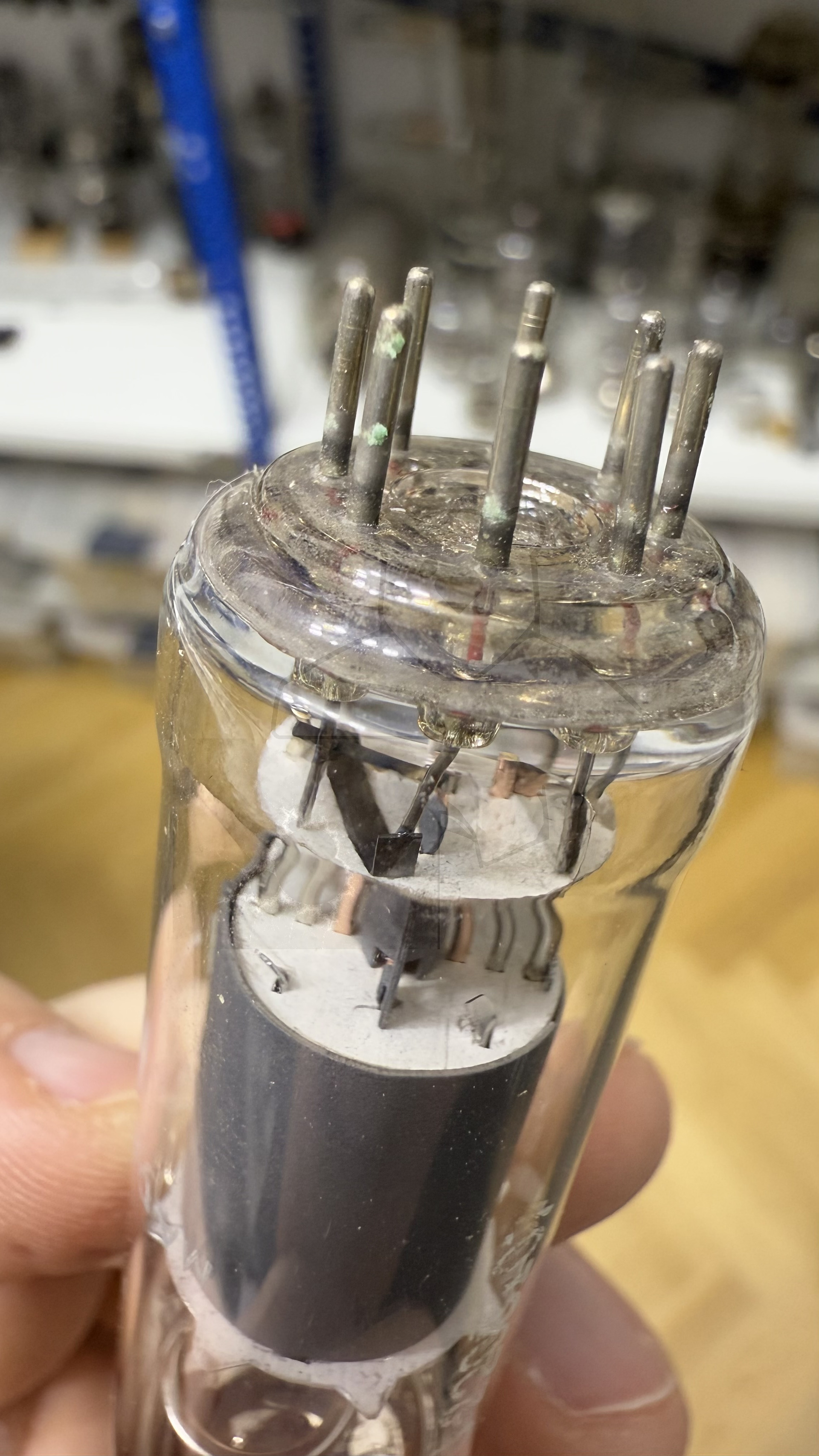

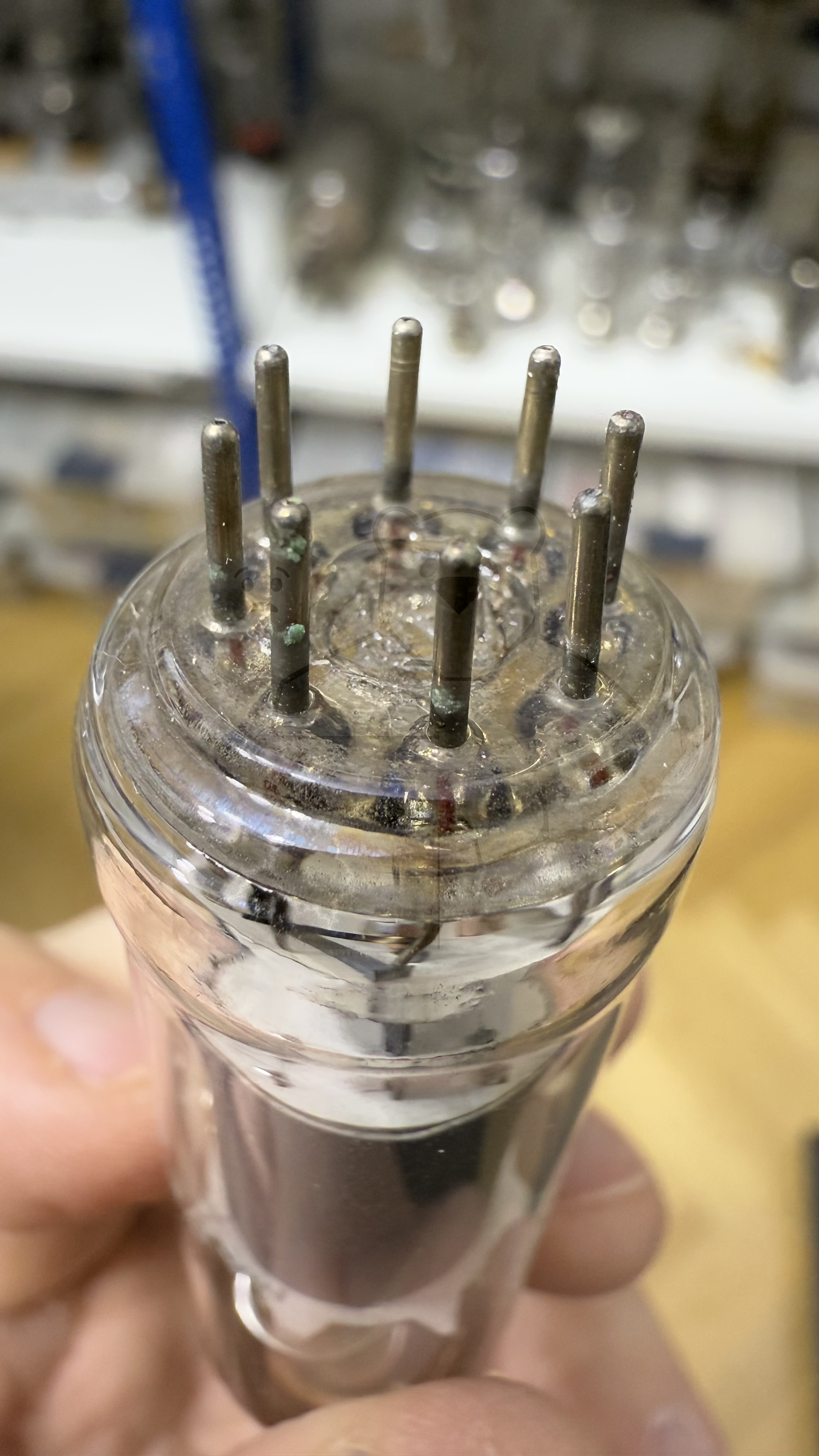

Röhre ECL113 #3337 Bild 15

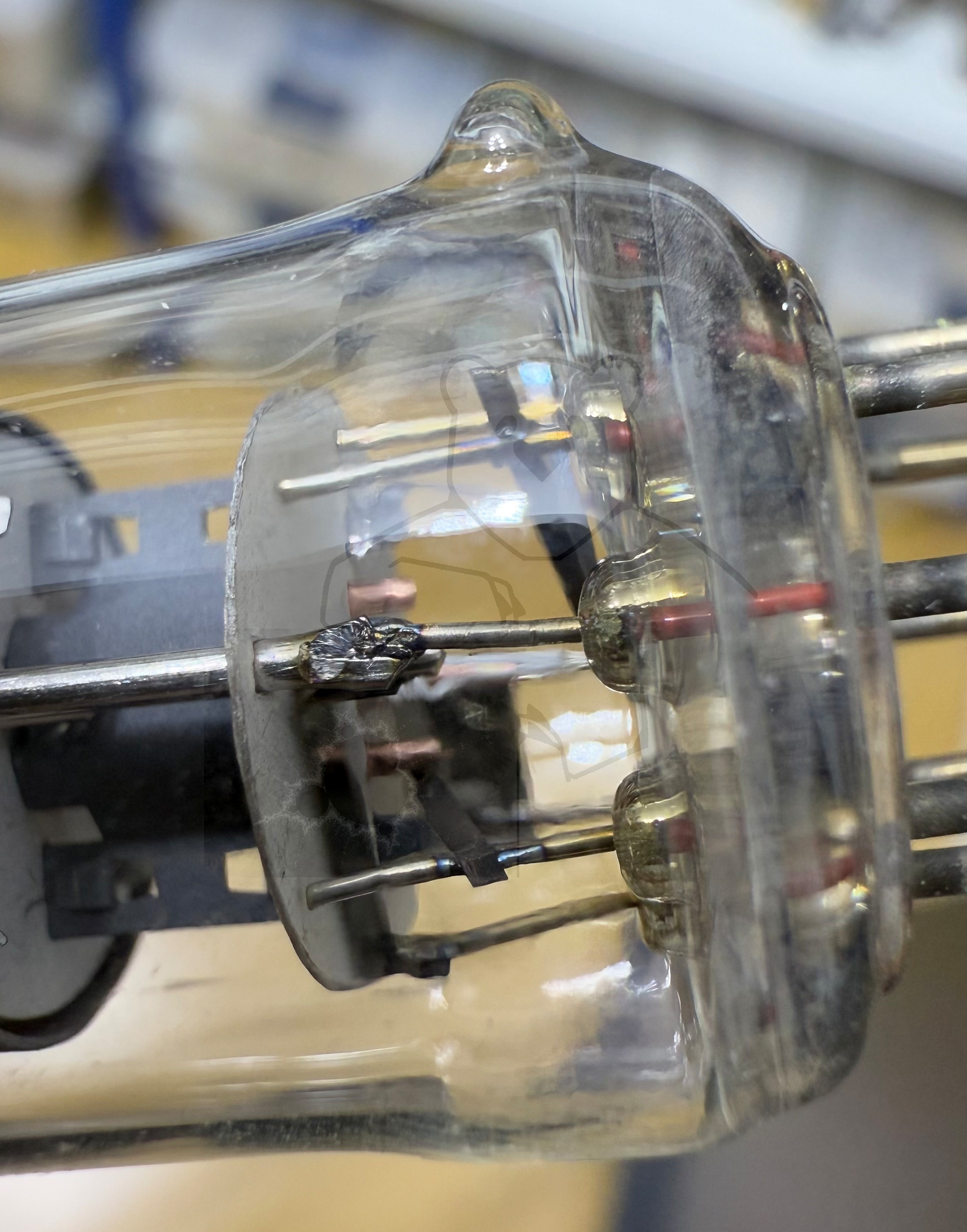

Röhre ECL113 #3337 Bild 16

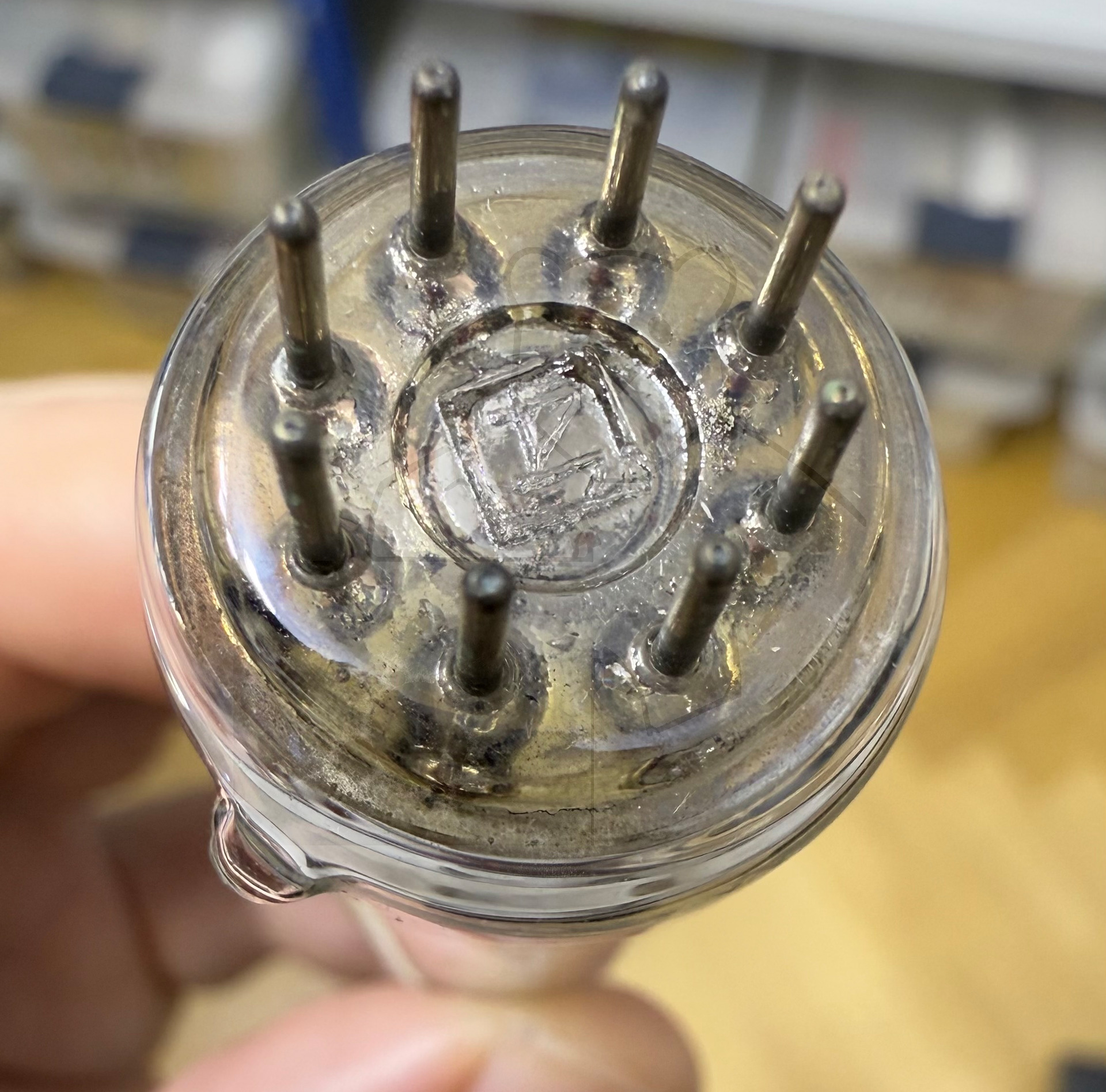

Röhre ECL113 #3337 Bild 17

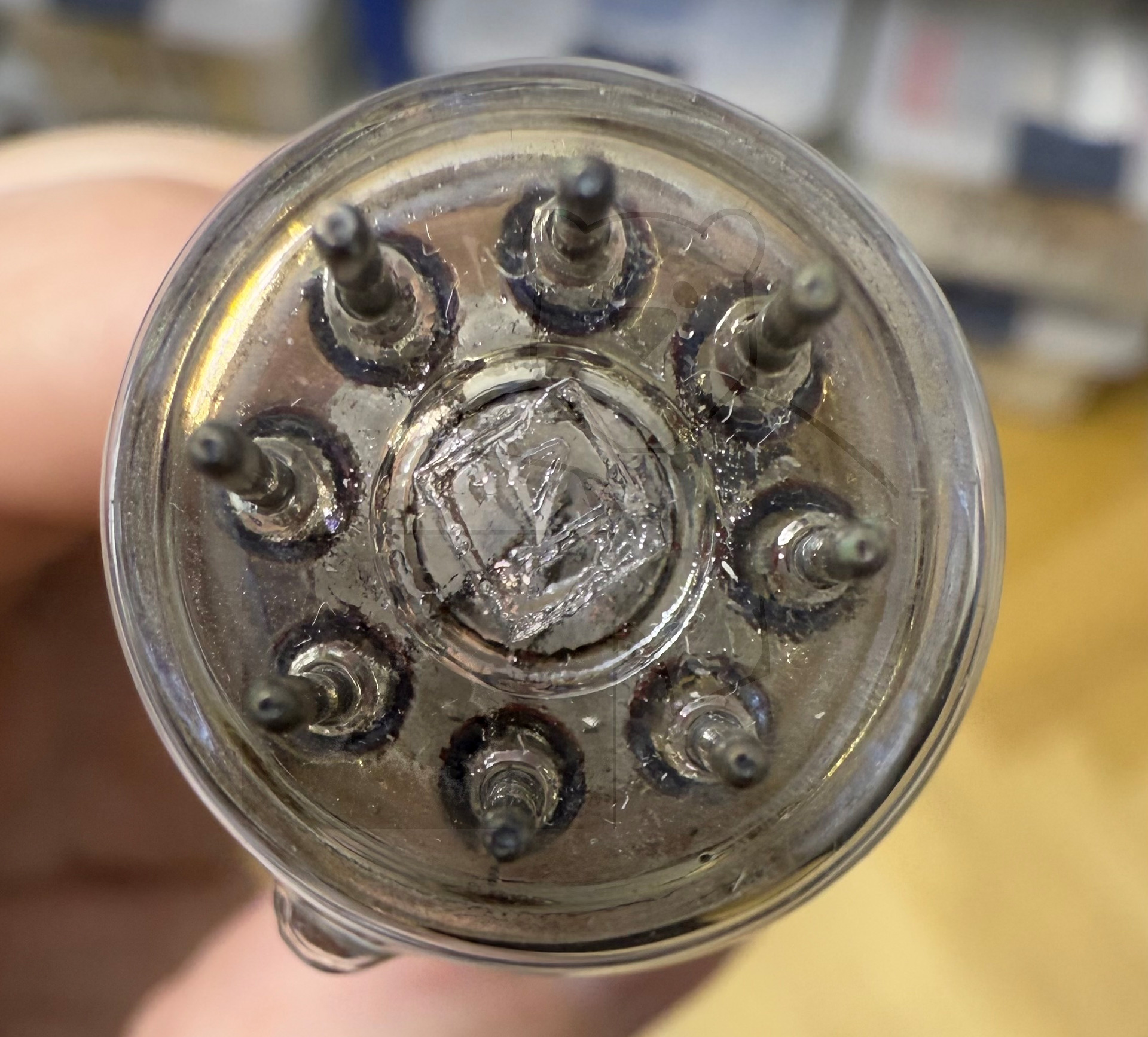

Röhre ECL113 #3337 Bild 18

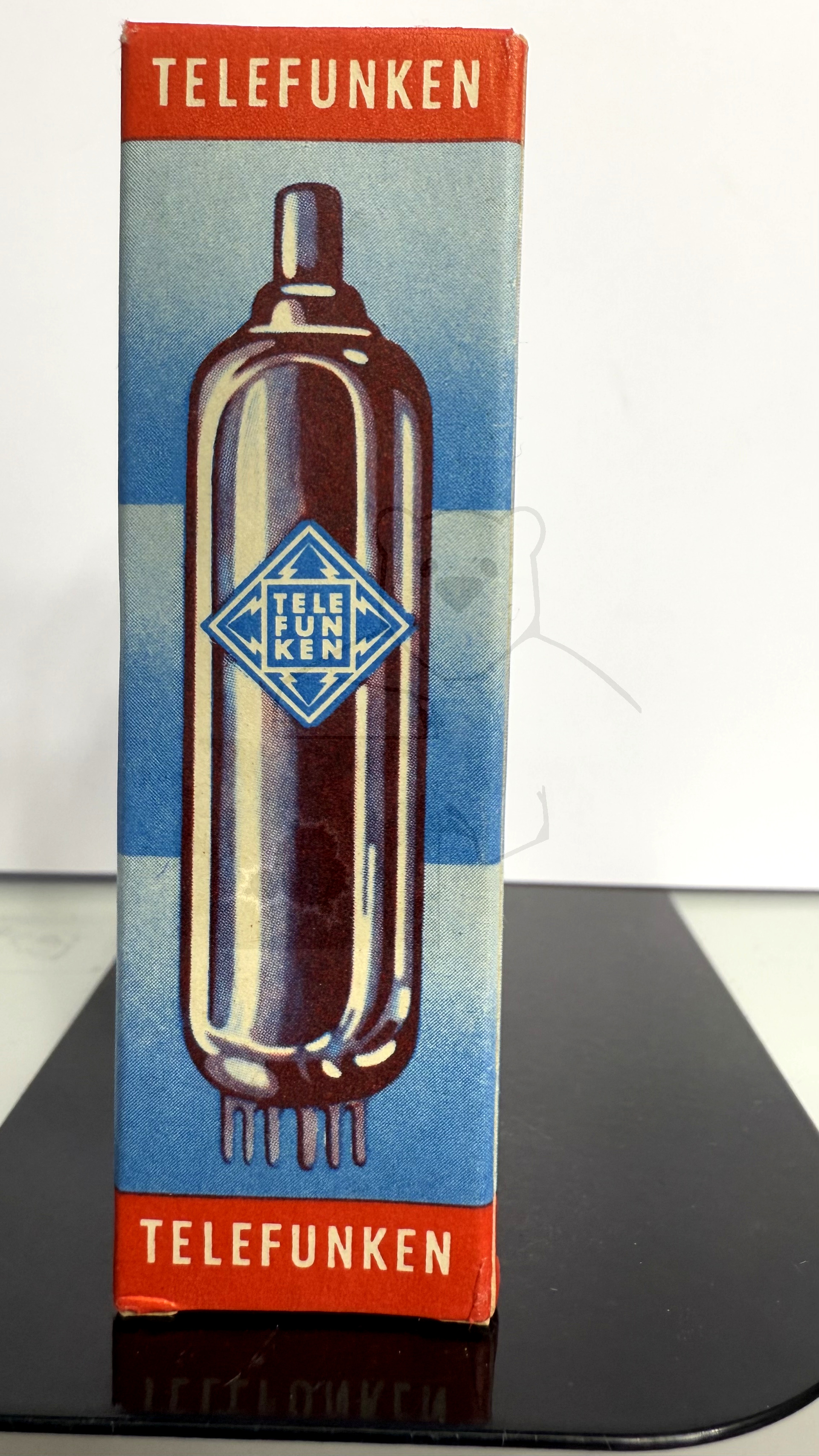

Röhre ECL113 #3337 Verpackung Bild 1
Röhre ECL113 #3337 Verpackung Bild 2

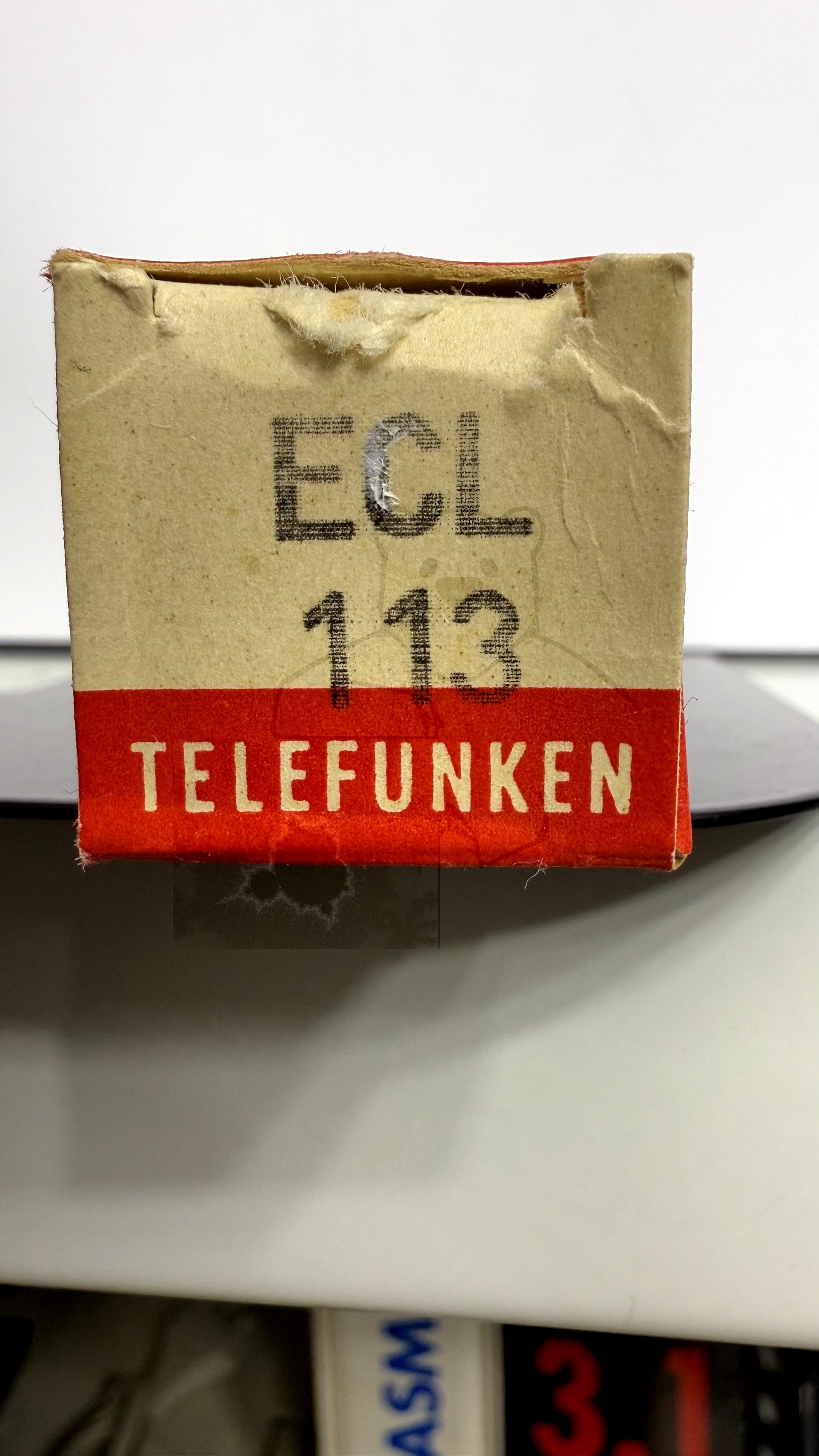

Röhre ECL113 #3337 Verpackung Bild 3

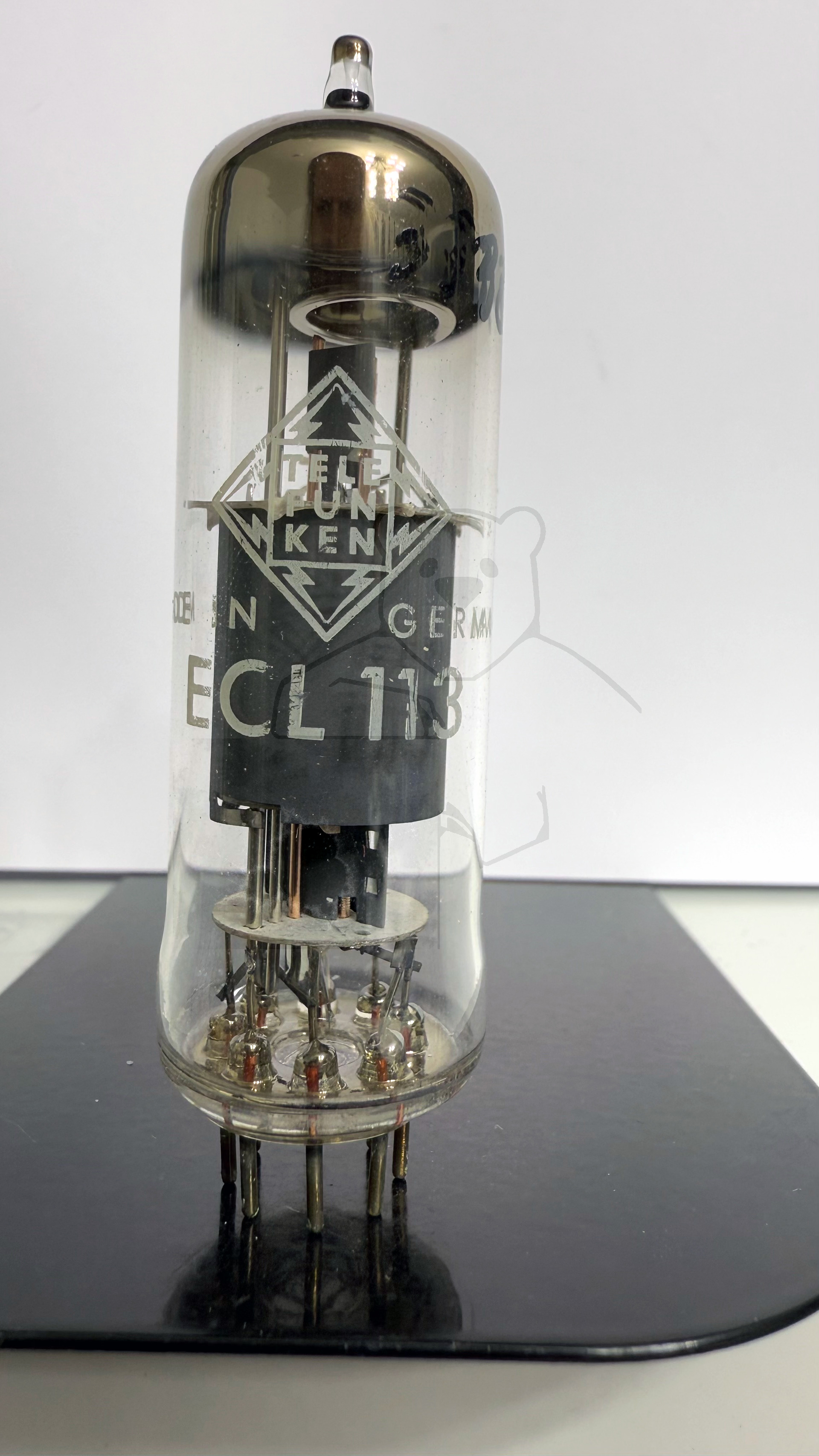

Röhre ECL113 #3338 Bild 1

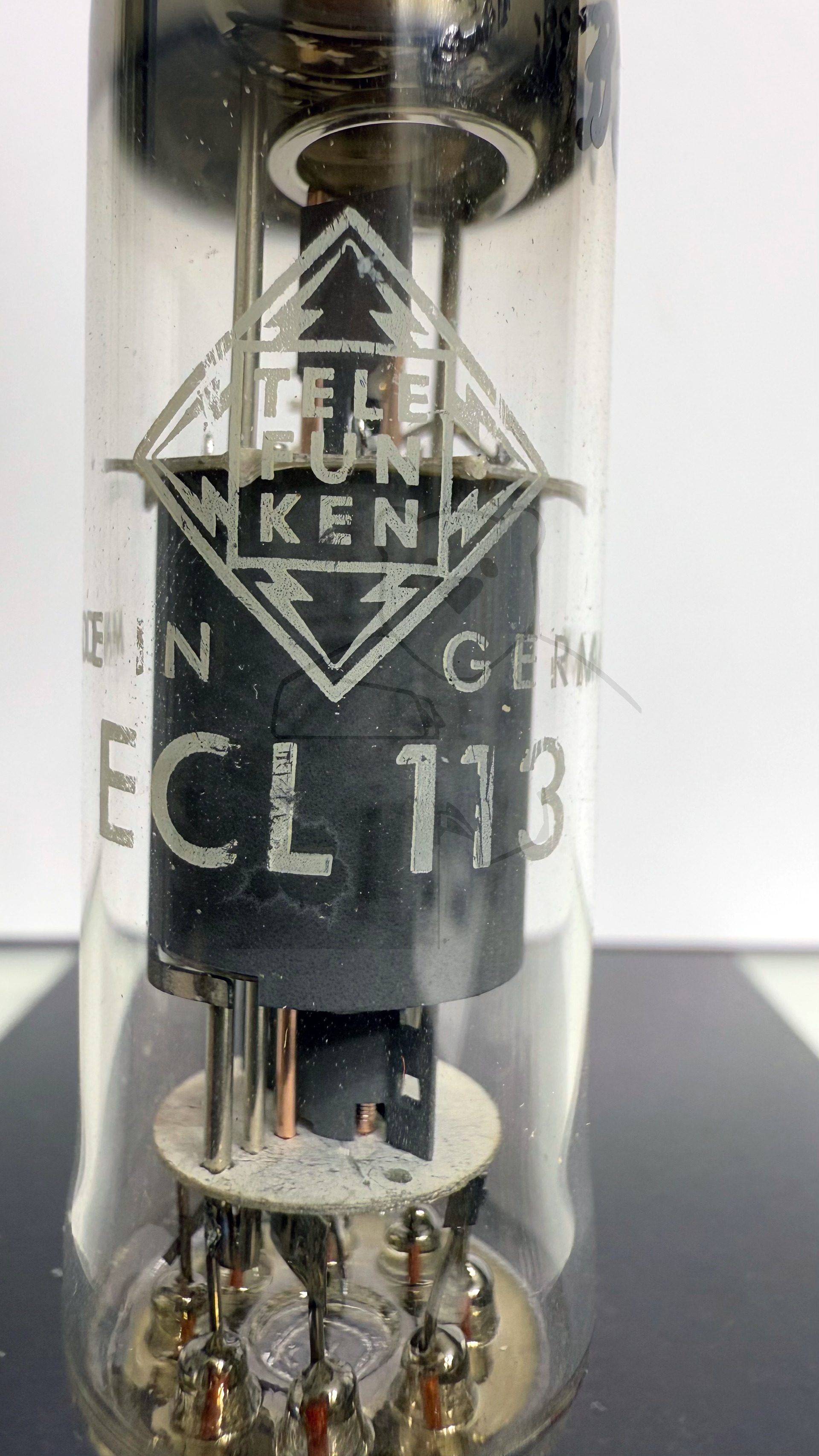

Röhre ECL113 #3338 Bild 2

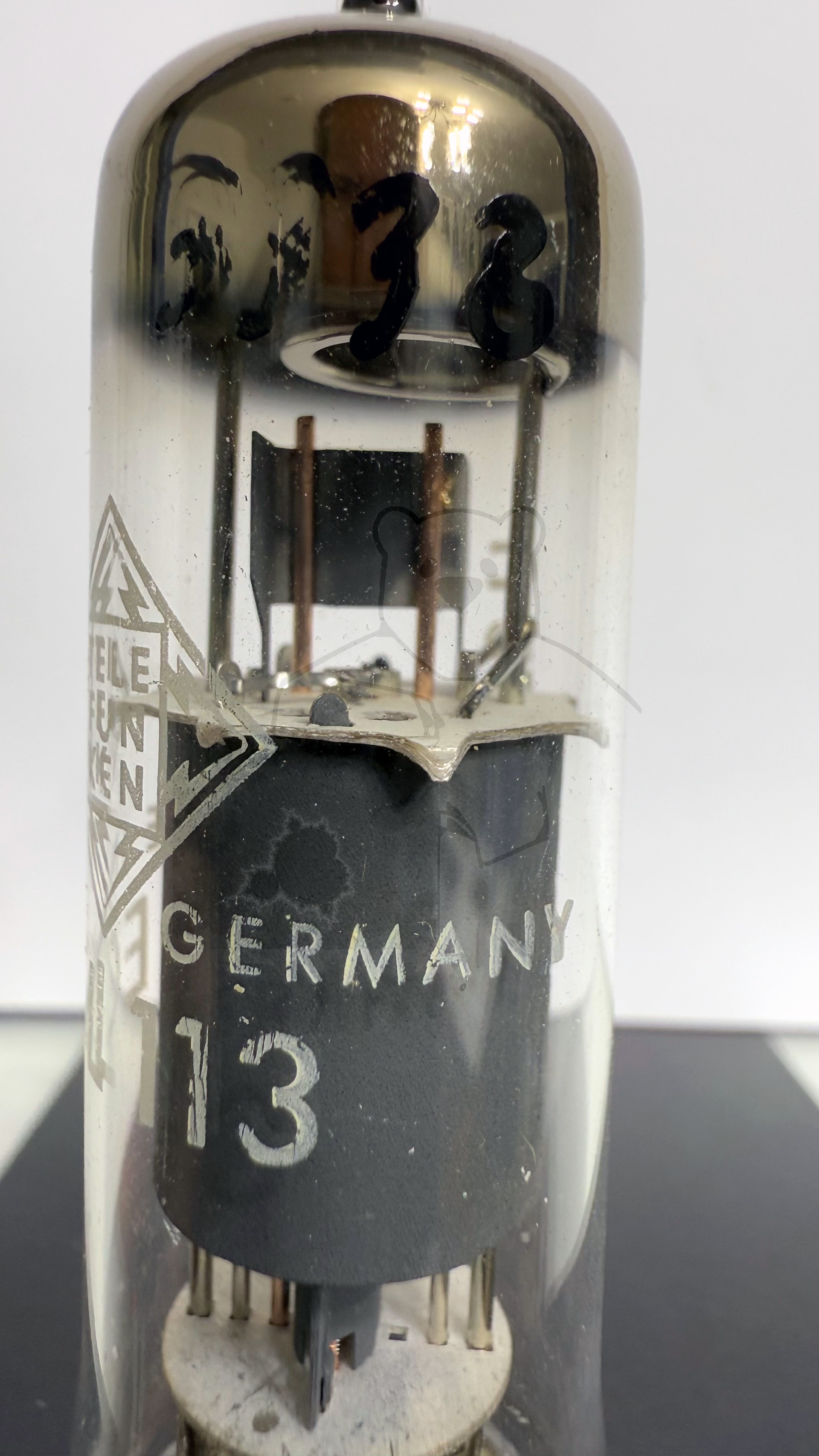

Röhre ECL113 #3338 Bild 3

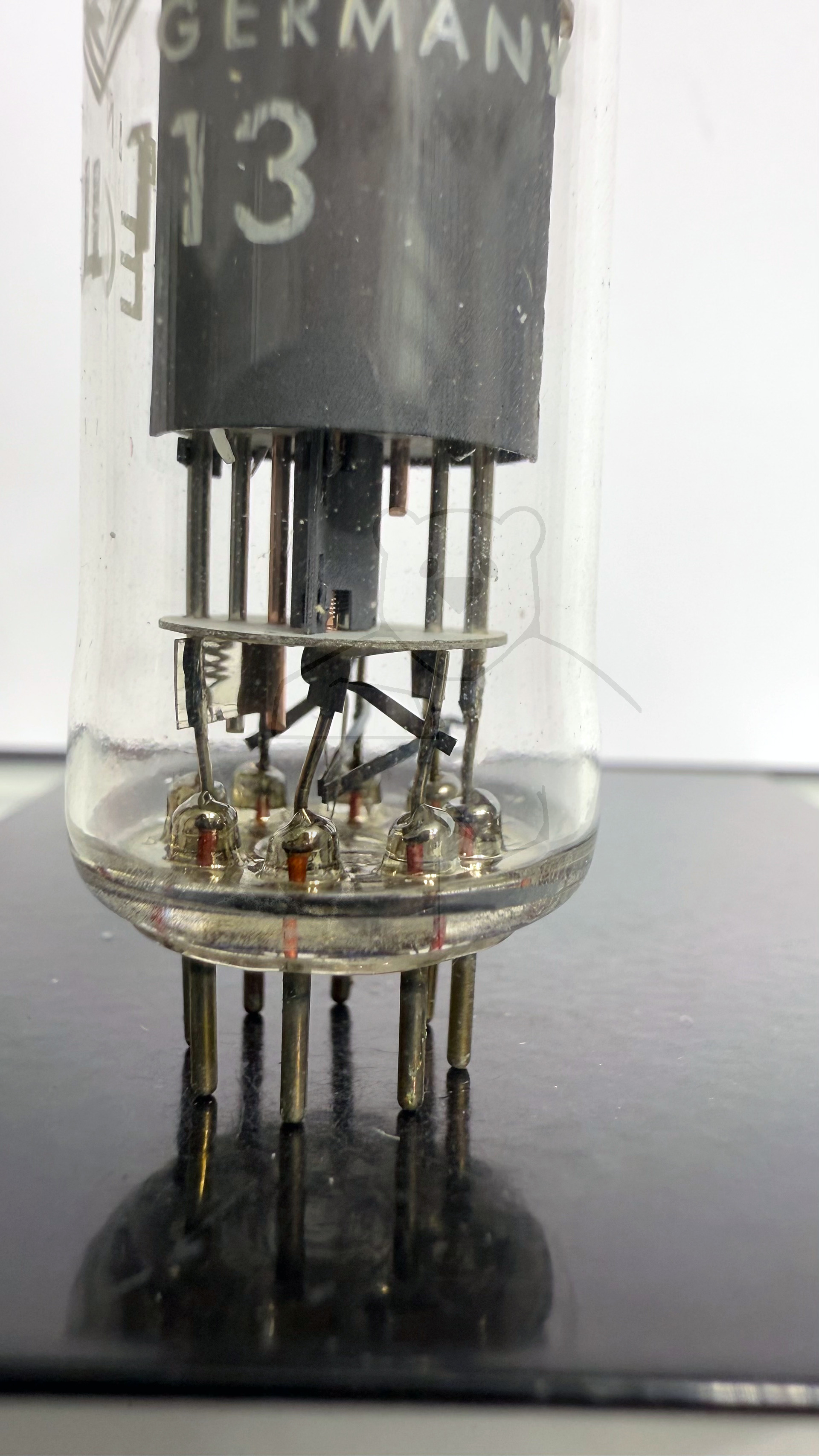

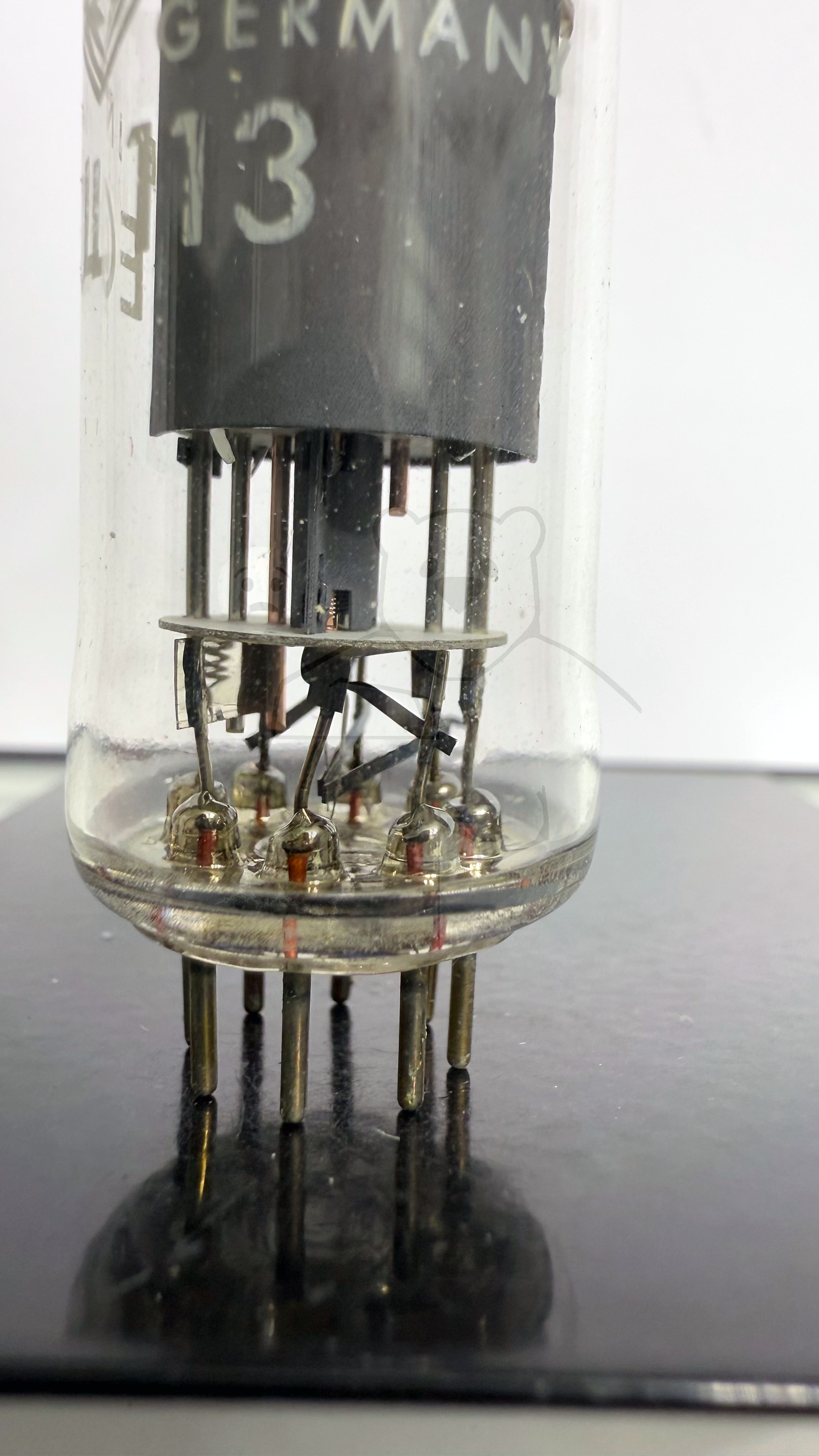

Röhre ECL113 #3338 Bild 4

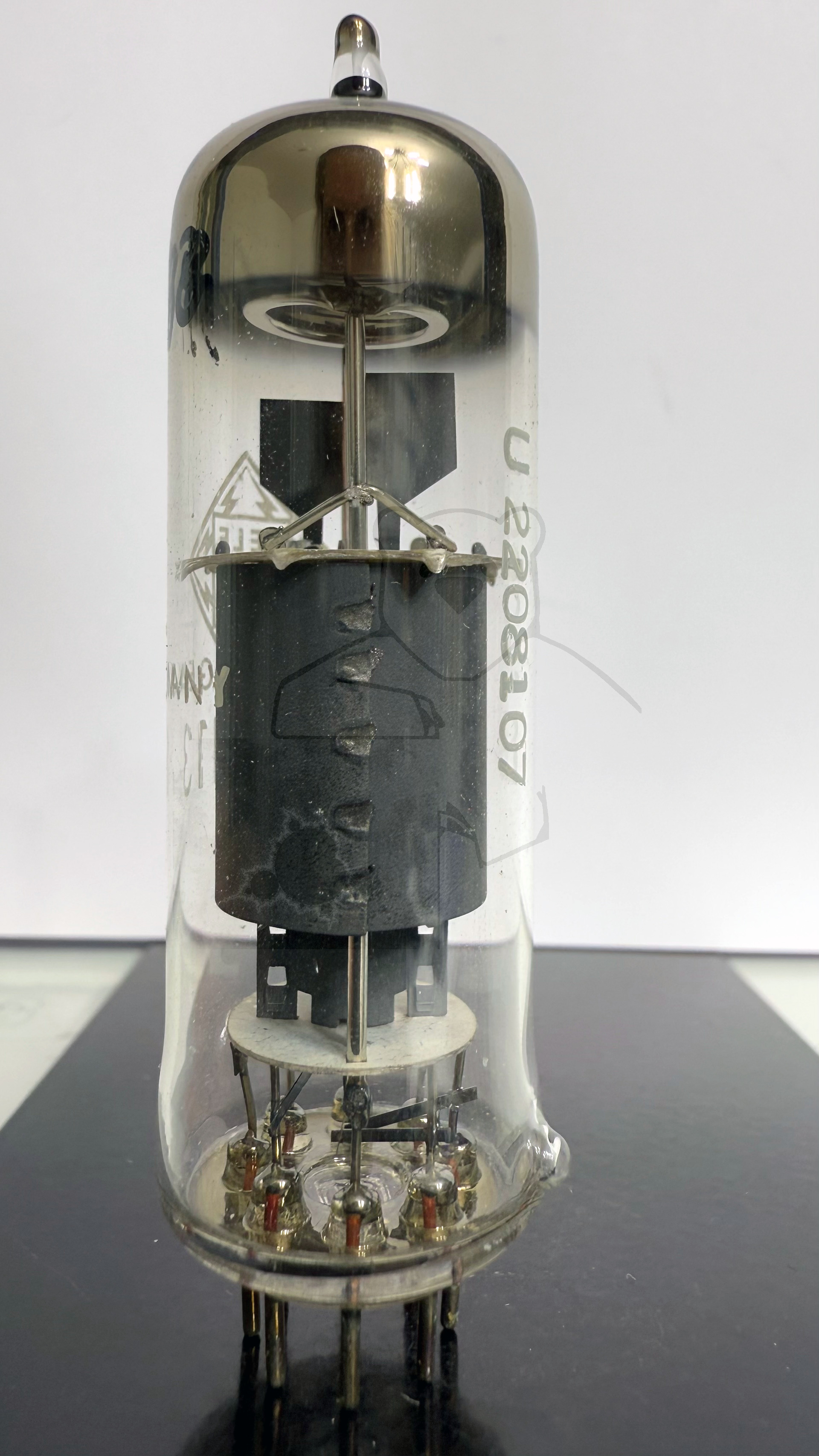

Röhre ECL113 #3338 Bild 5

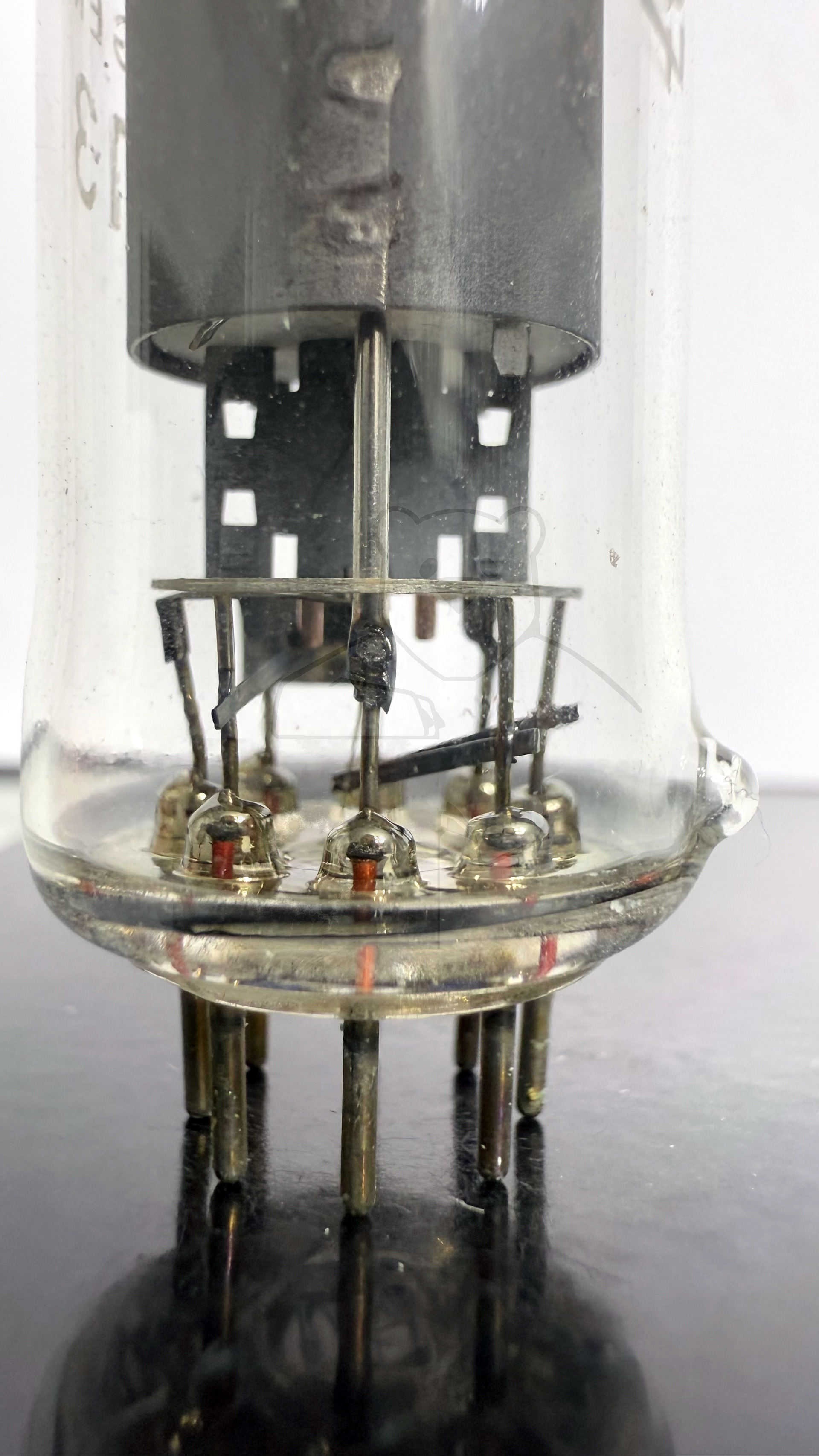

Röhre ECL113 #3338 Bild 6

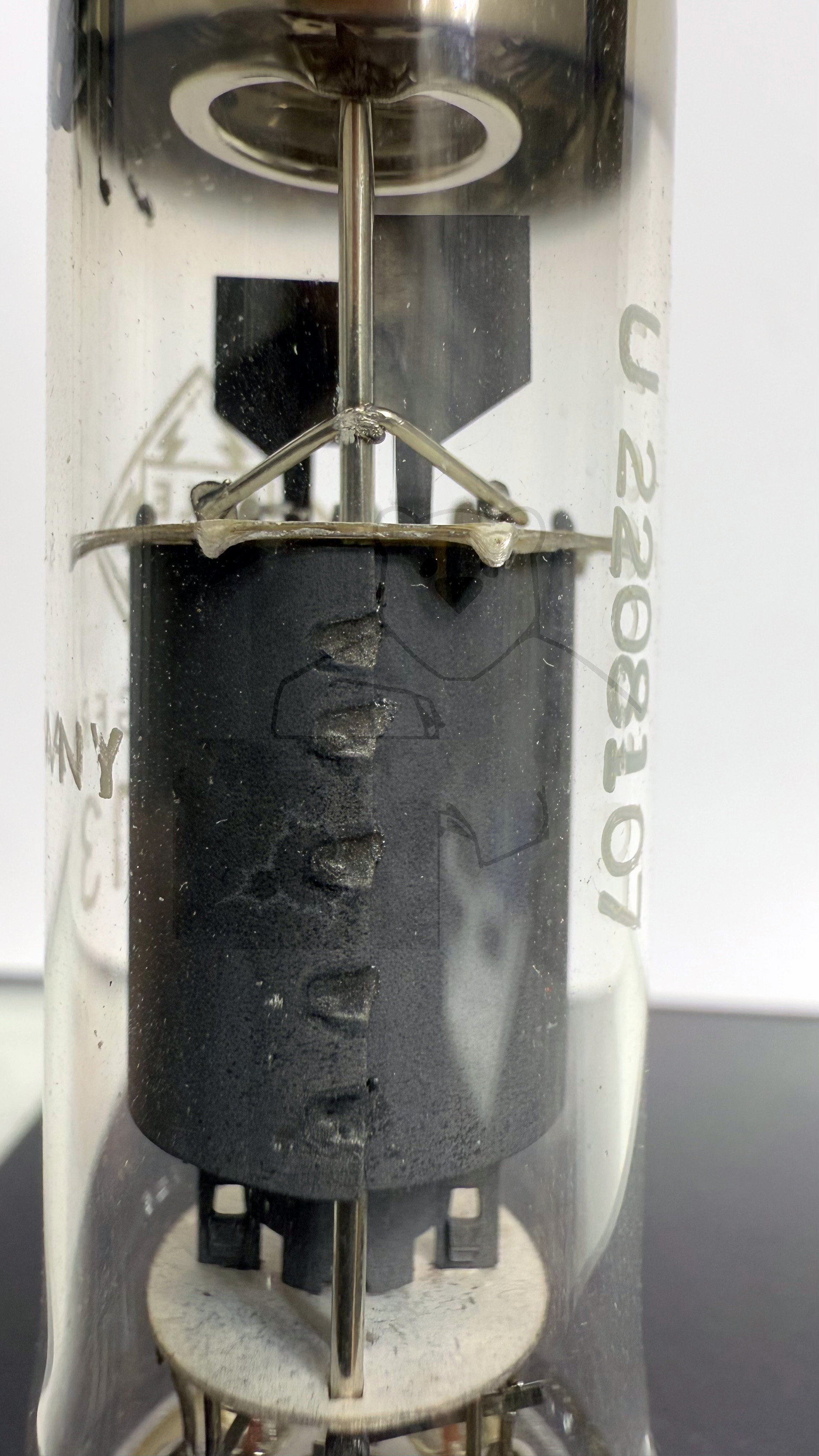

Röhre ECL113 #3338 Bild 7

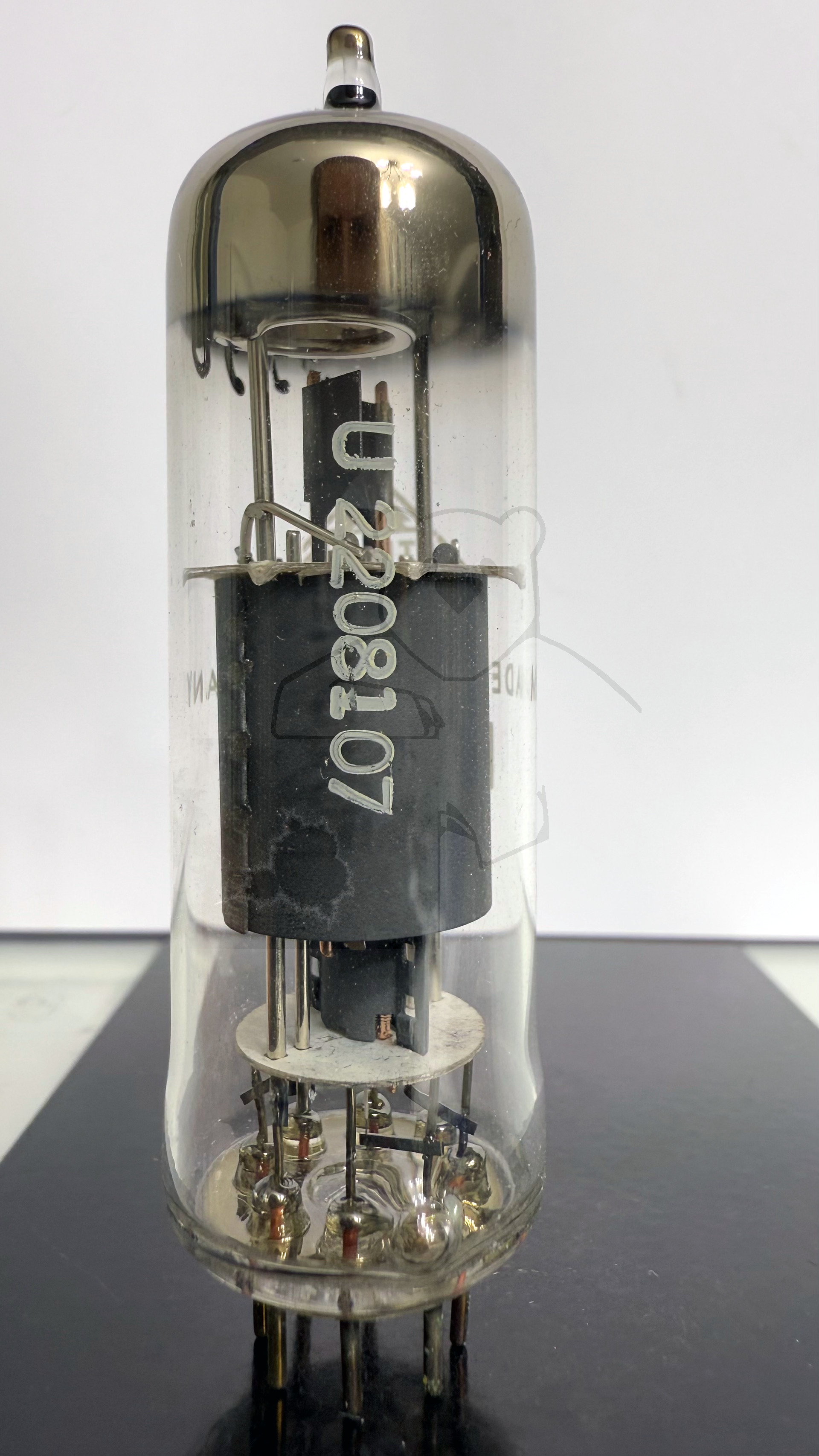

Röhre ECL113 #3338 Bild 8

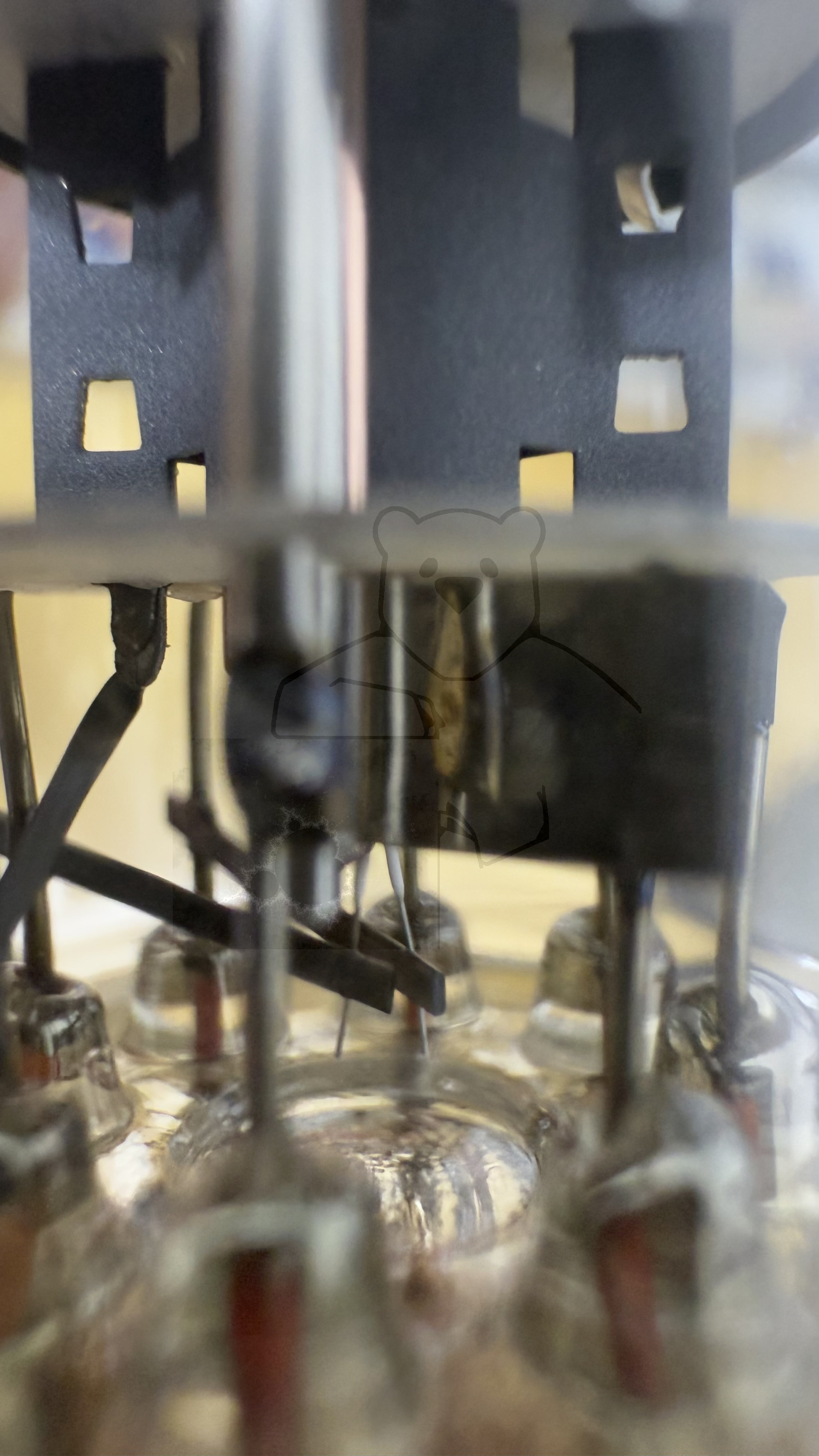

Röhre ECL113 #3338 Bild 9

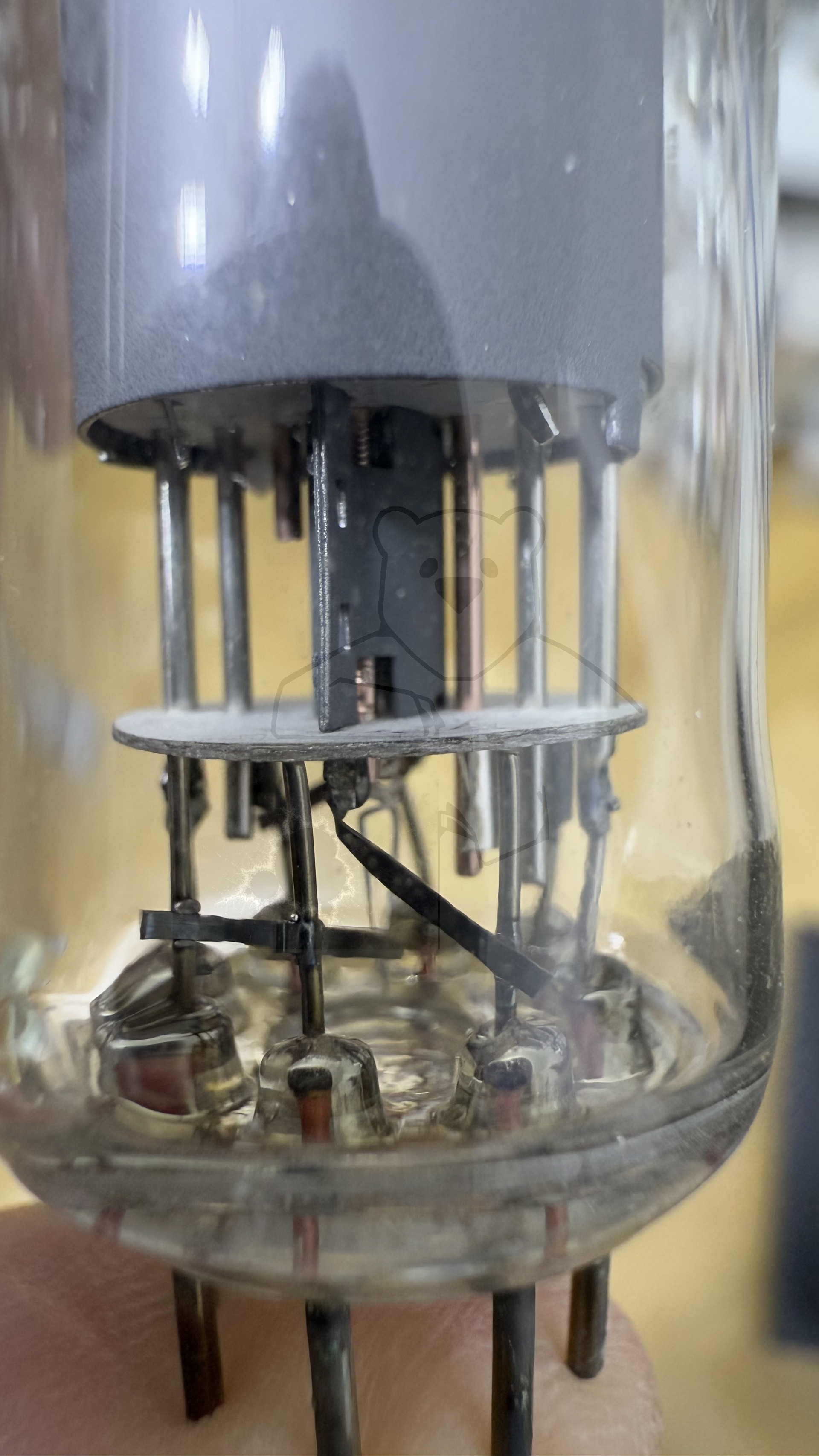

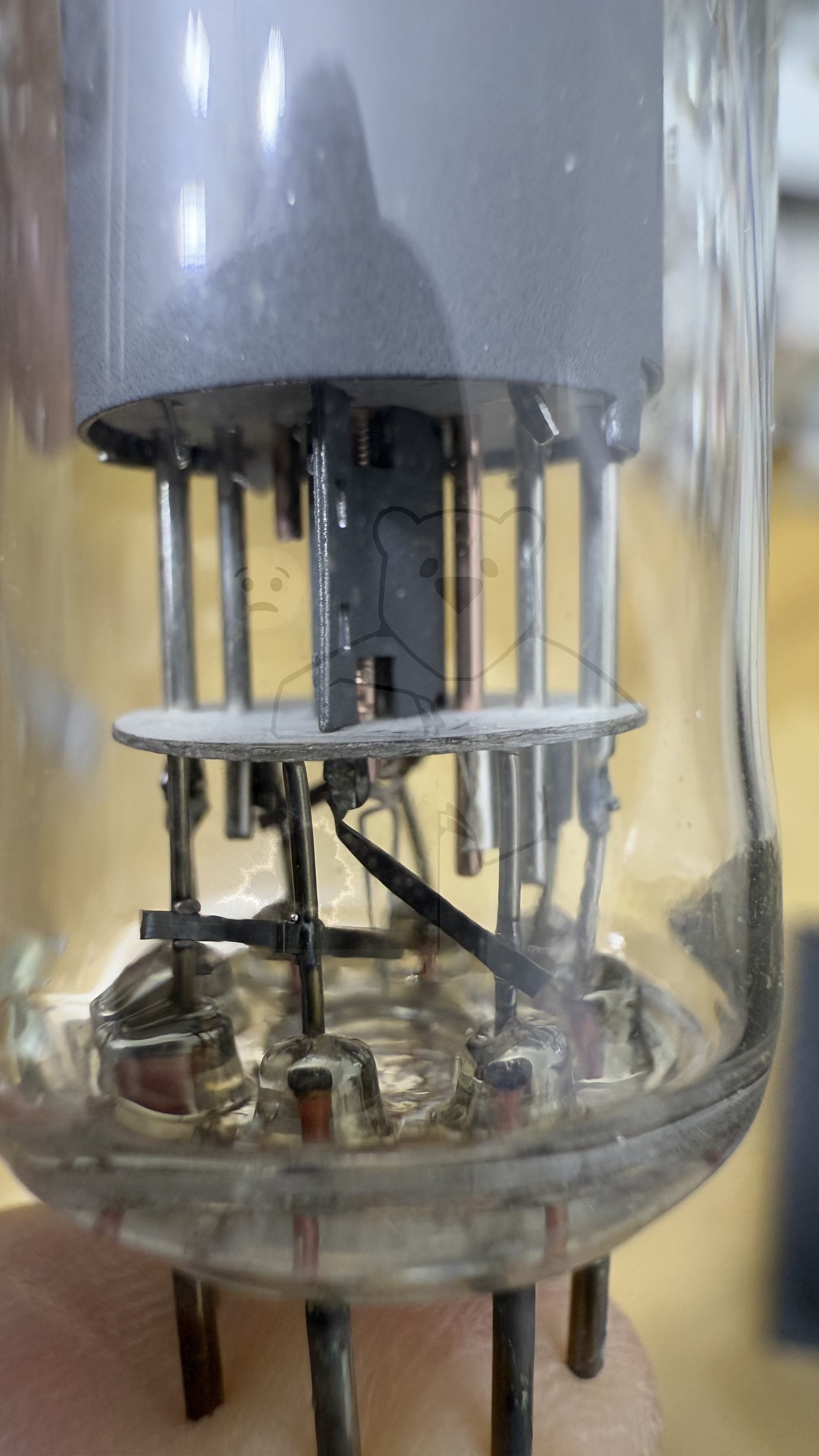

Röhre ECL113 #3338 Bild 10

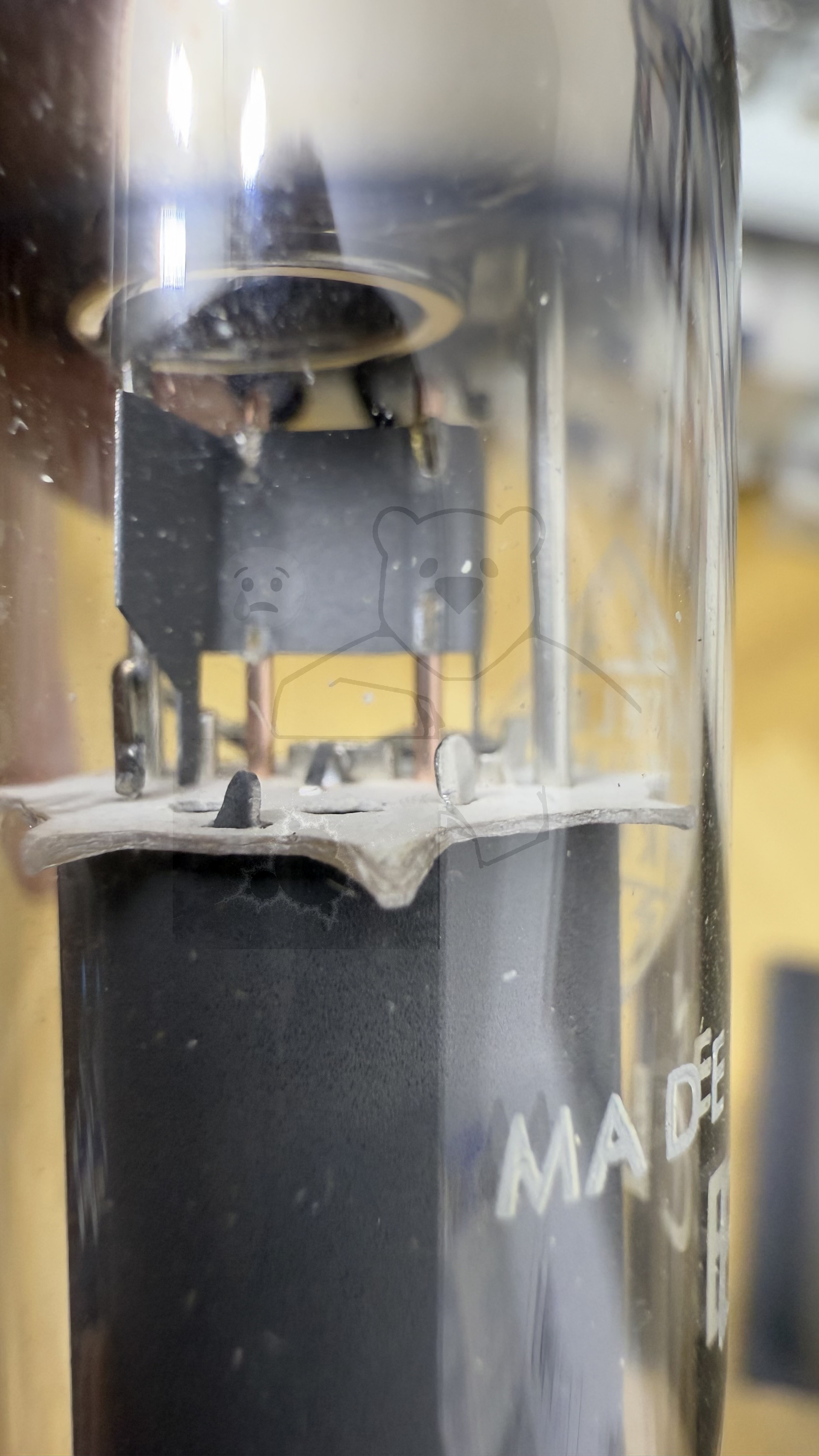

Röhre ECL113 #3338 Bild 11

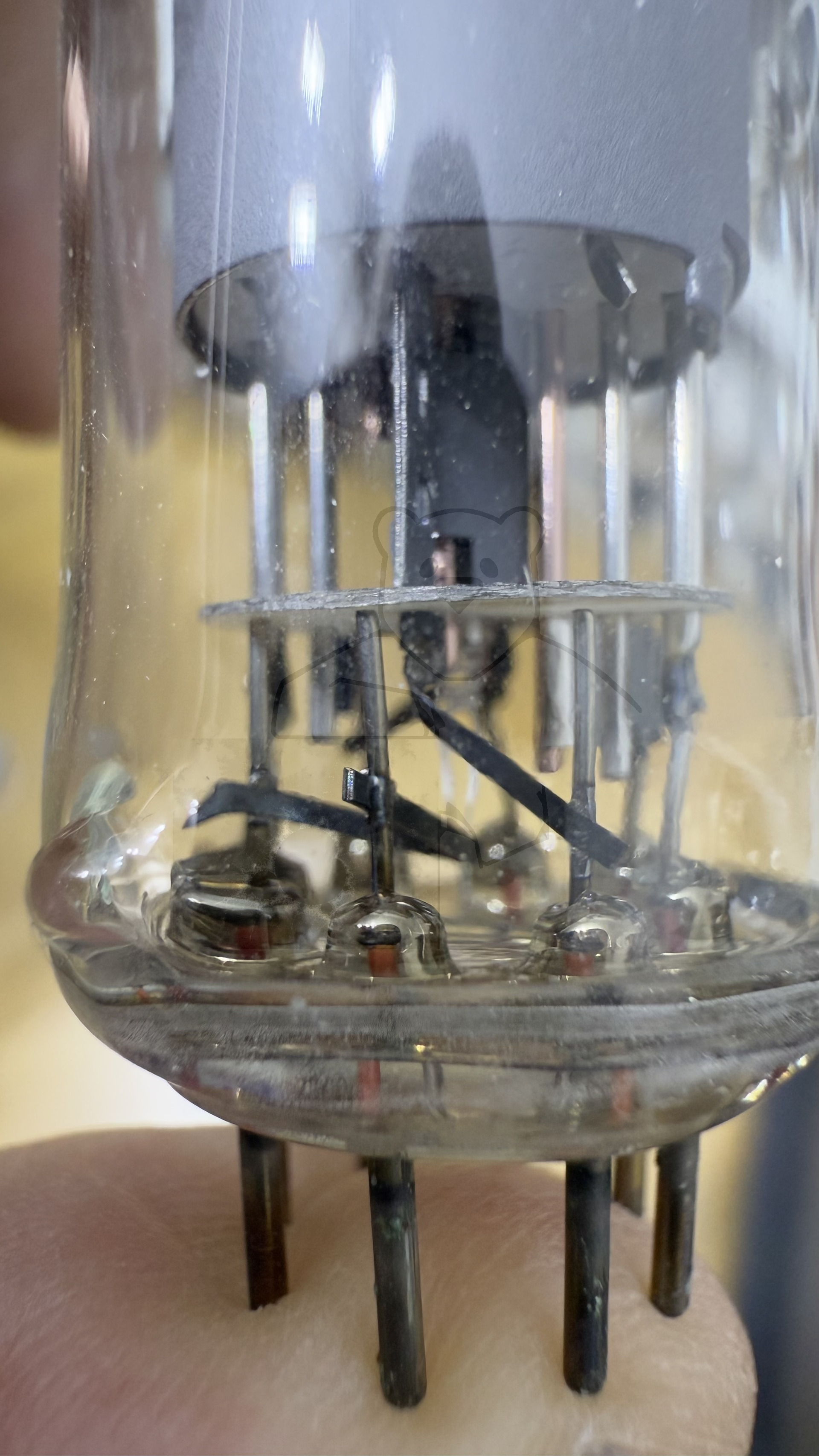

Röhre ECL113 #3338 Bild 12
Röhre ECL113 #3338 Bild 13

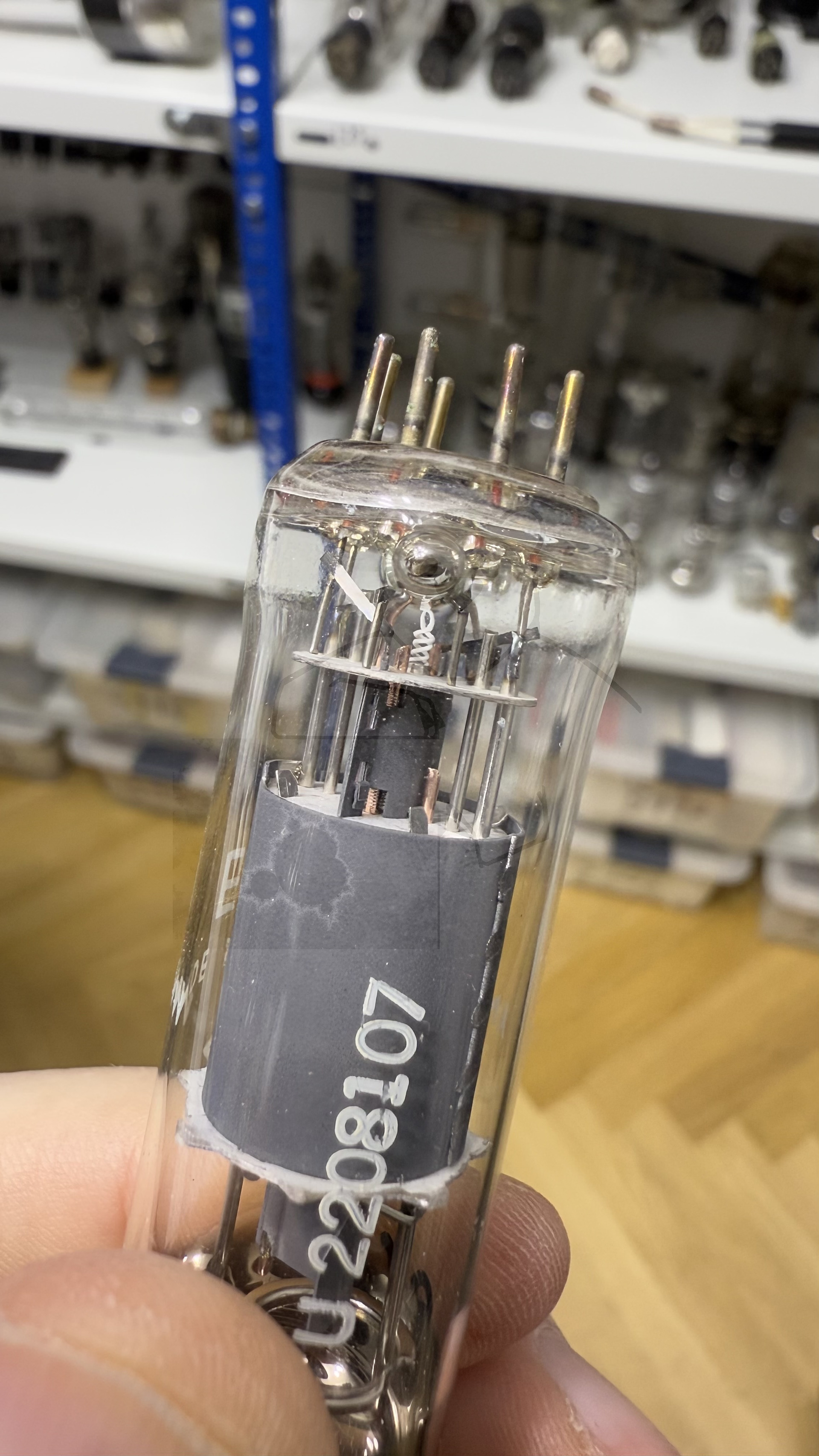

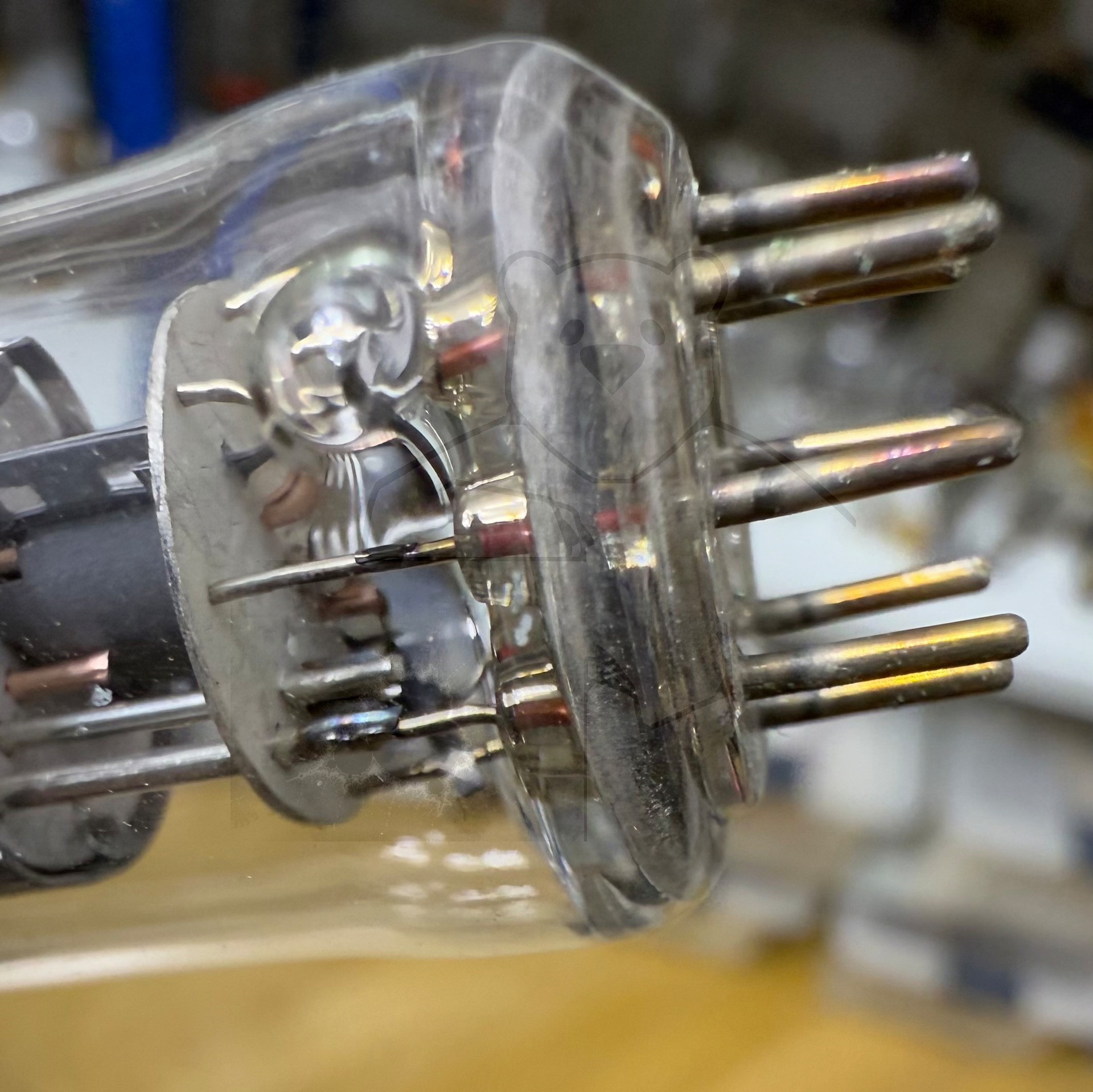

Röhre ECL113 #3338 Bild 14

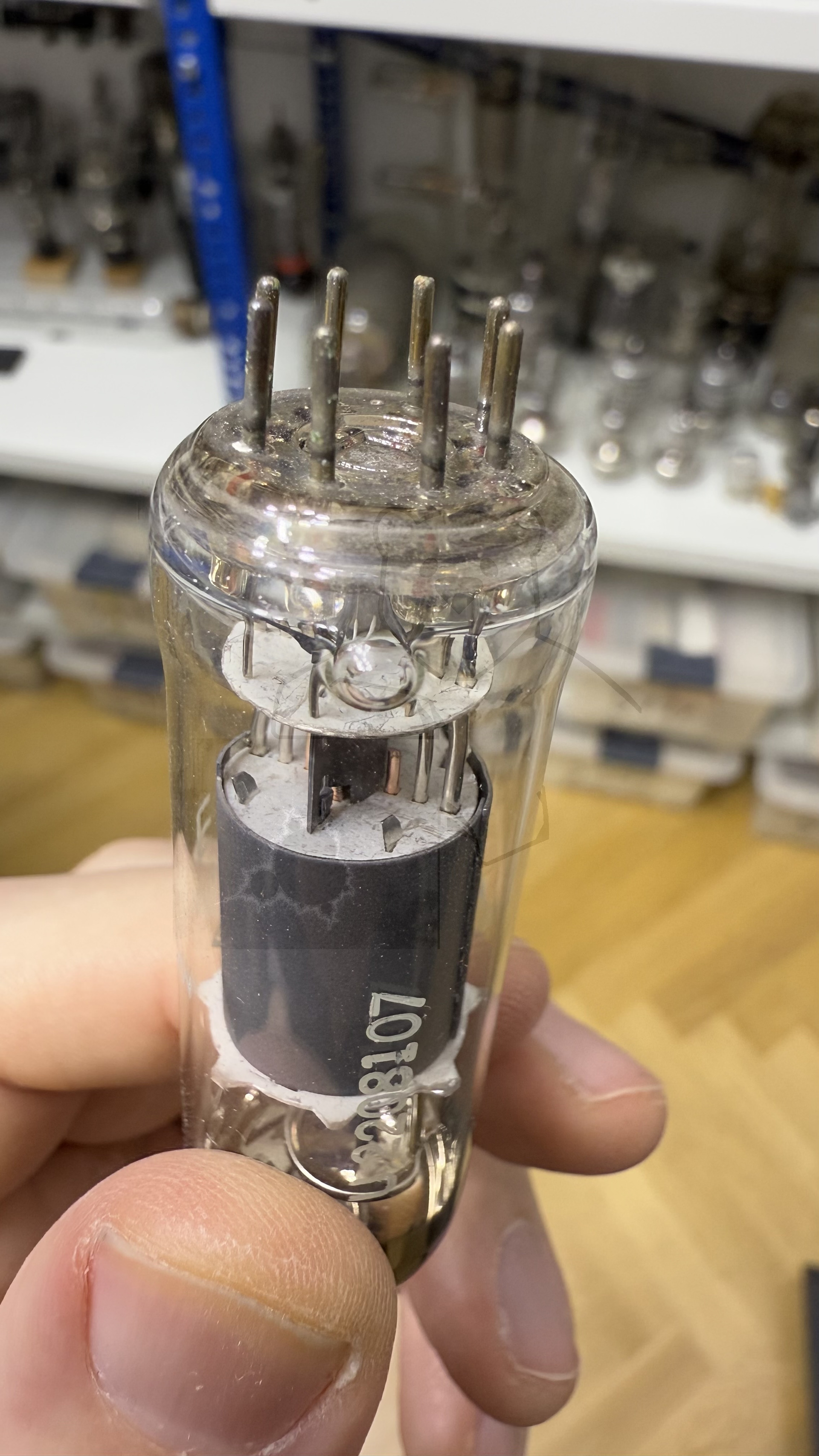

Röhre ECL113 #3338 Bild 15

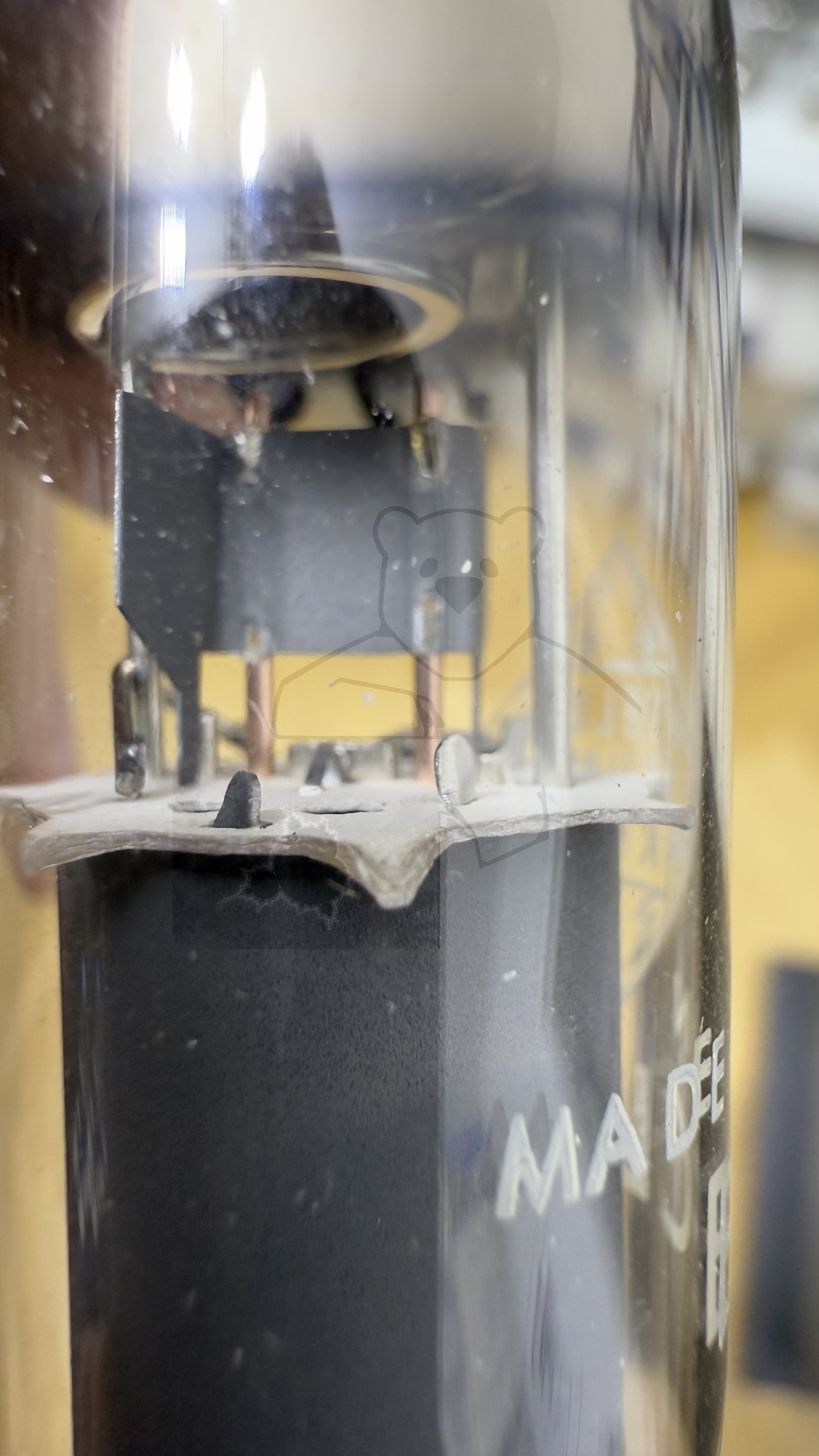

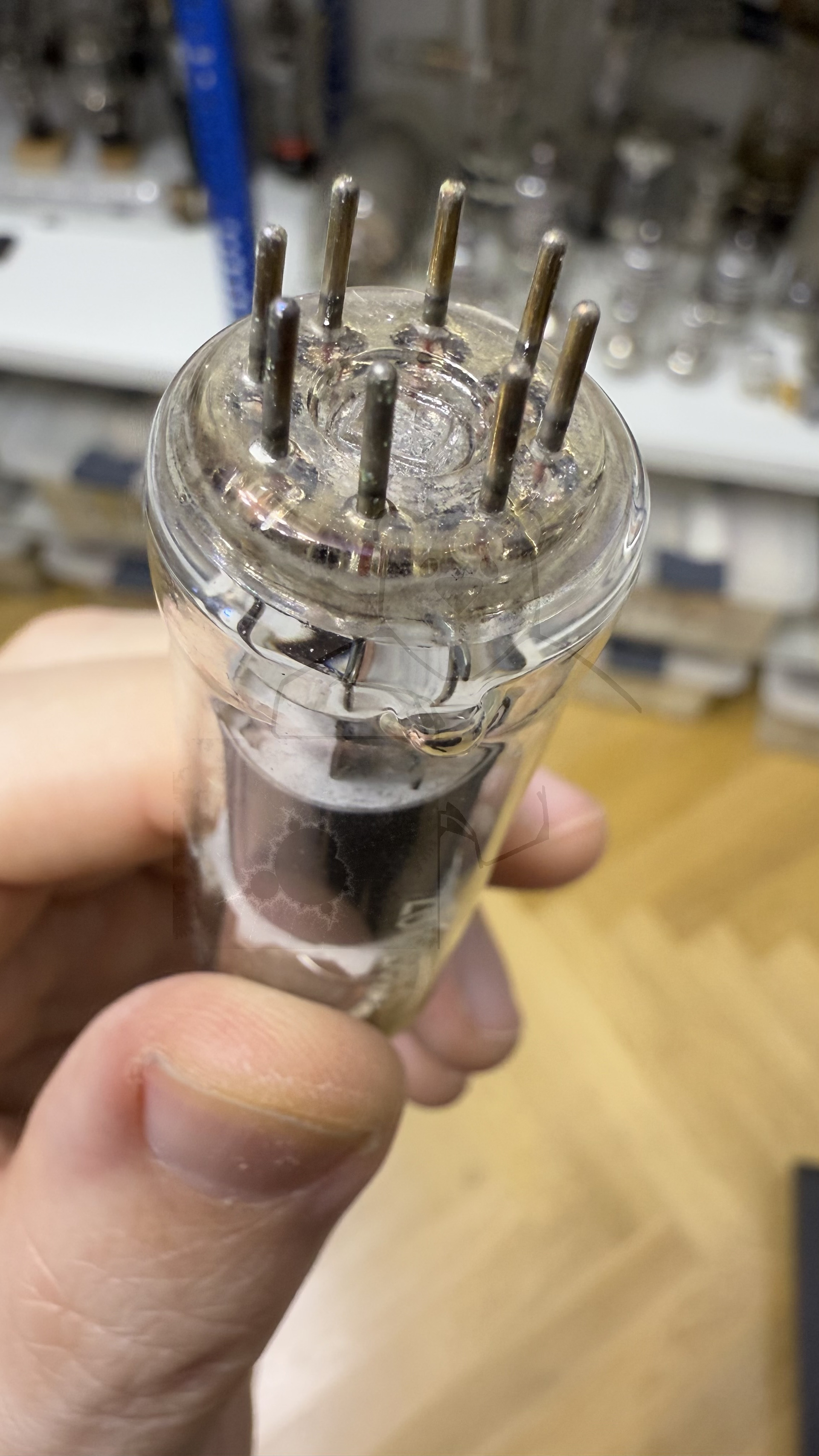

Röhre ECL113 #3338 Bild 16

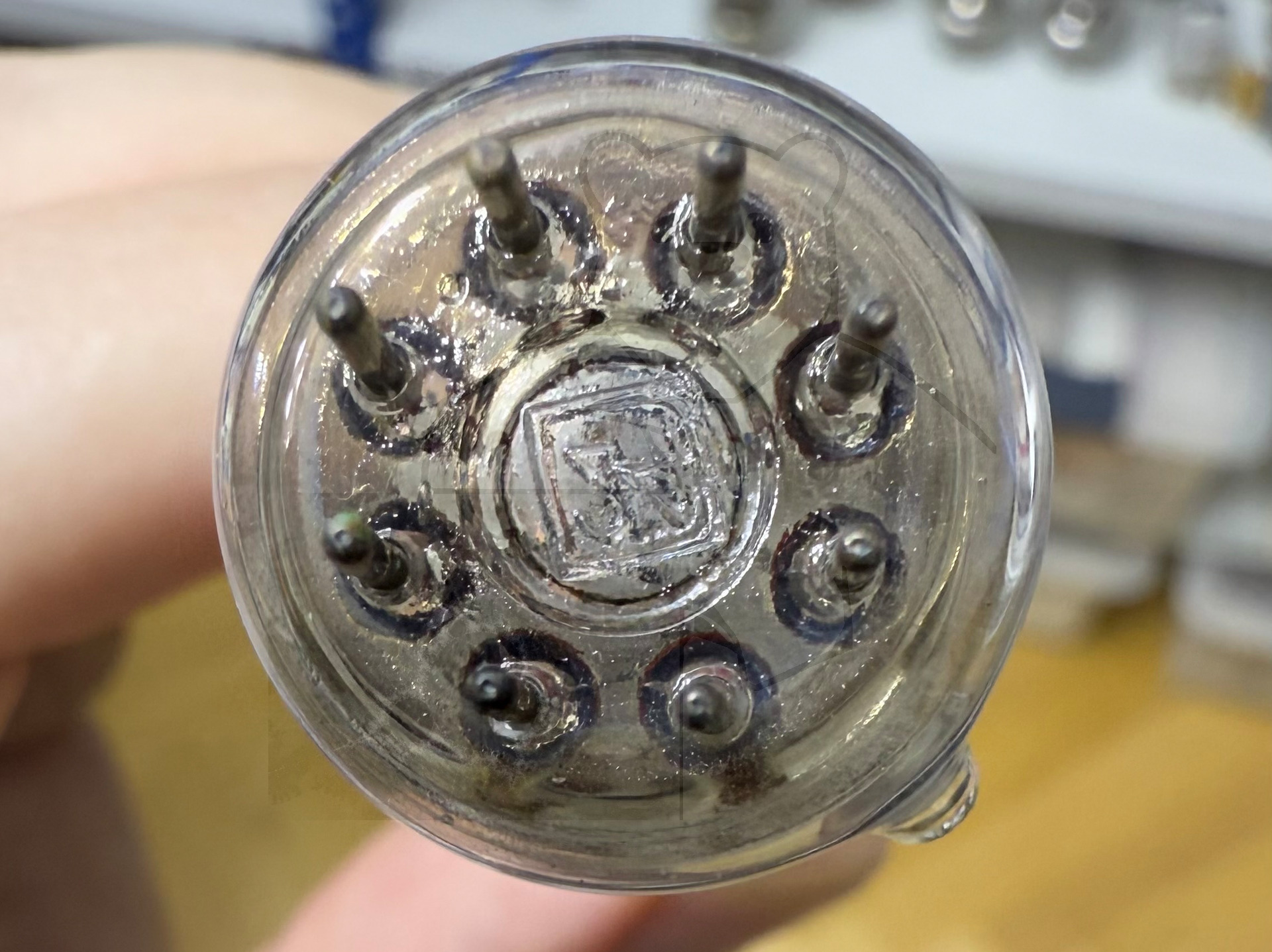

Röhre ECL113 #3338 Bild 17

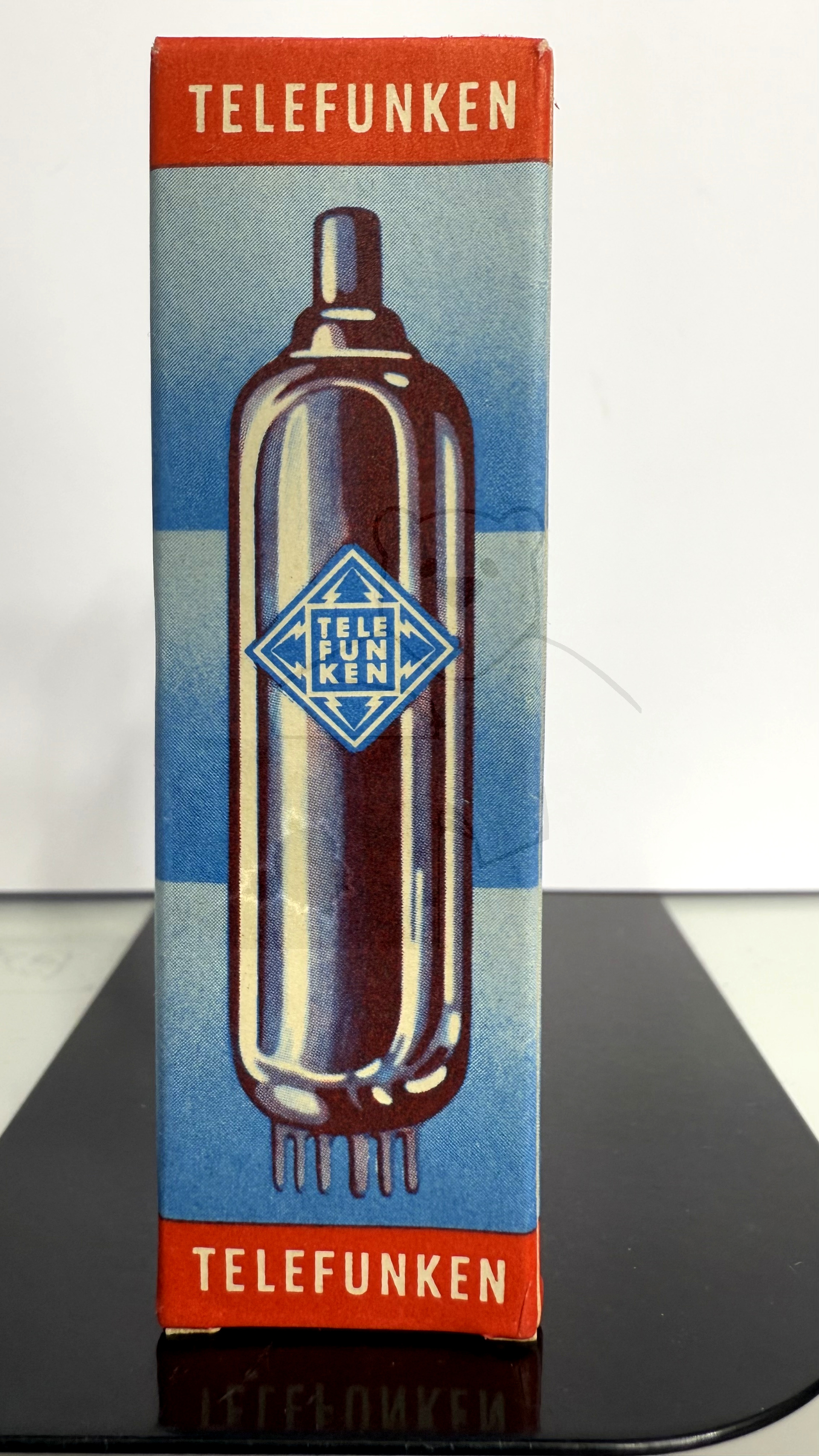

Röhre ECL113 #3338 Verpackung Bild 1
Röhre ECL113 #3338 Verpackung Bild 2

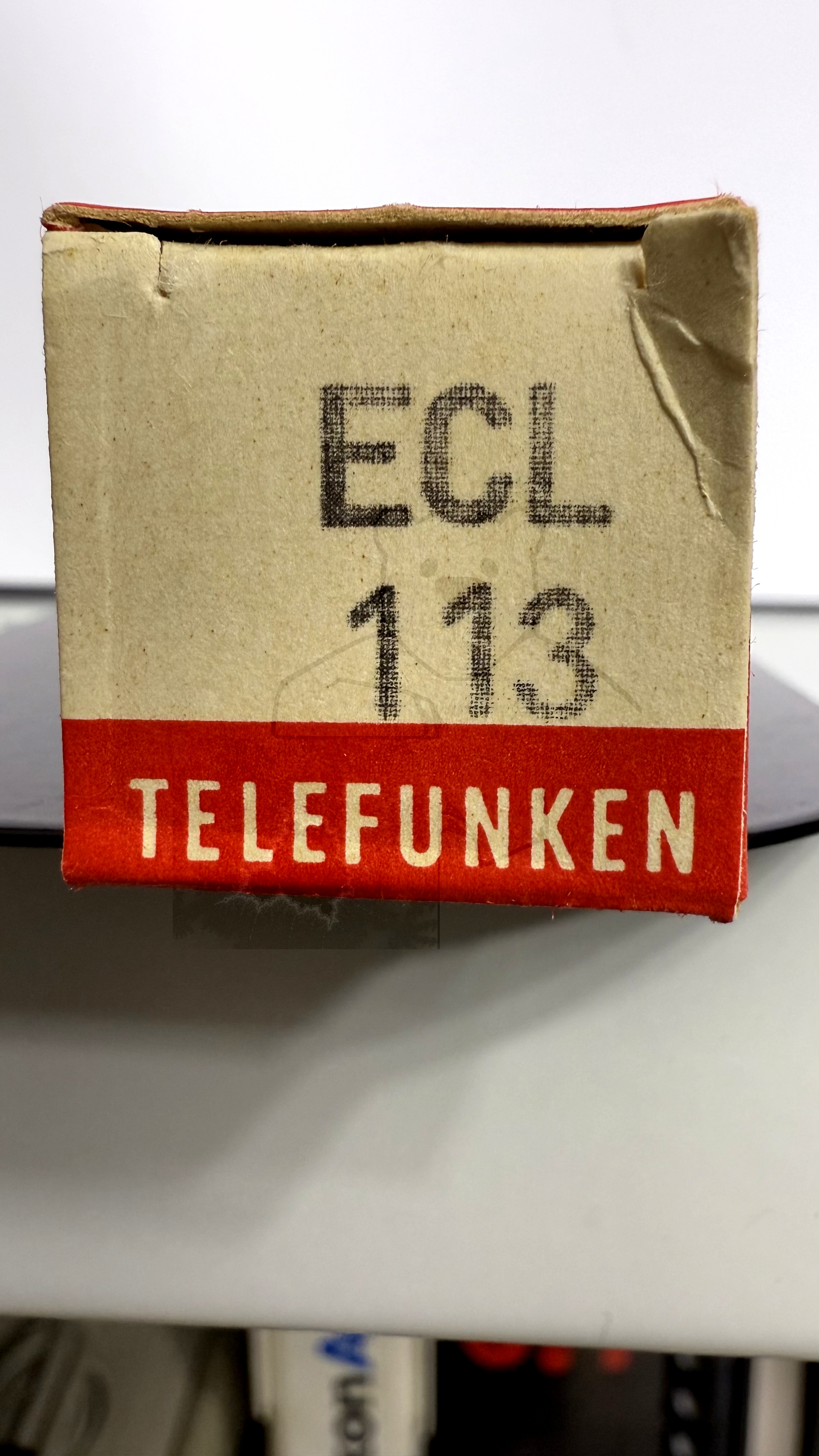

Röhre ECL113 #3338 Verpackung Bild 3

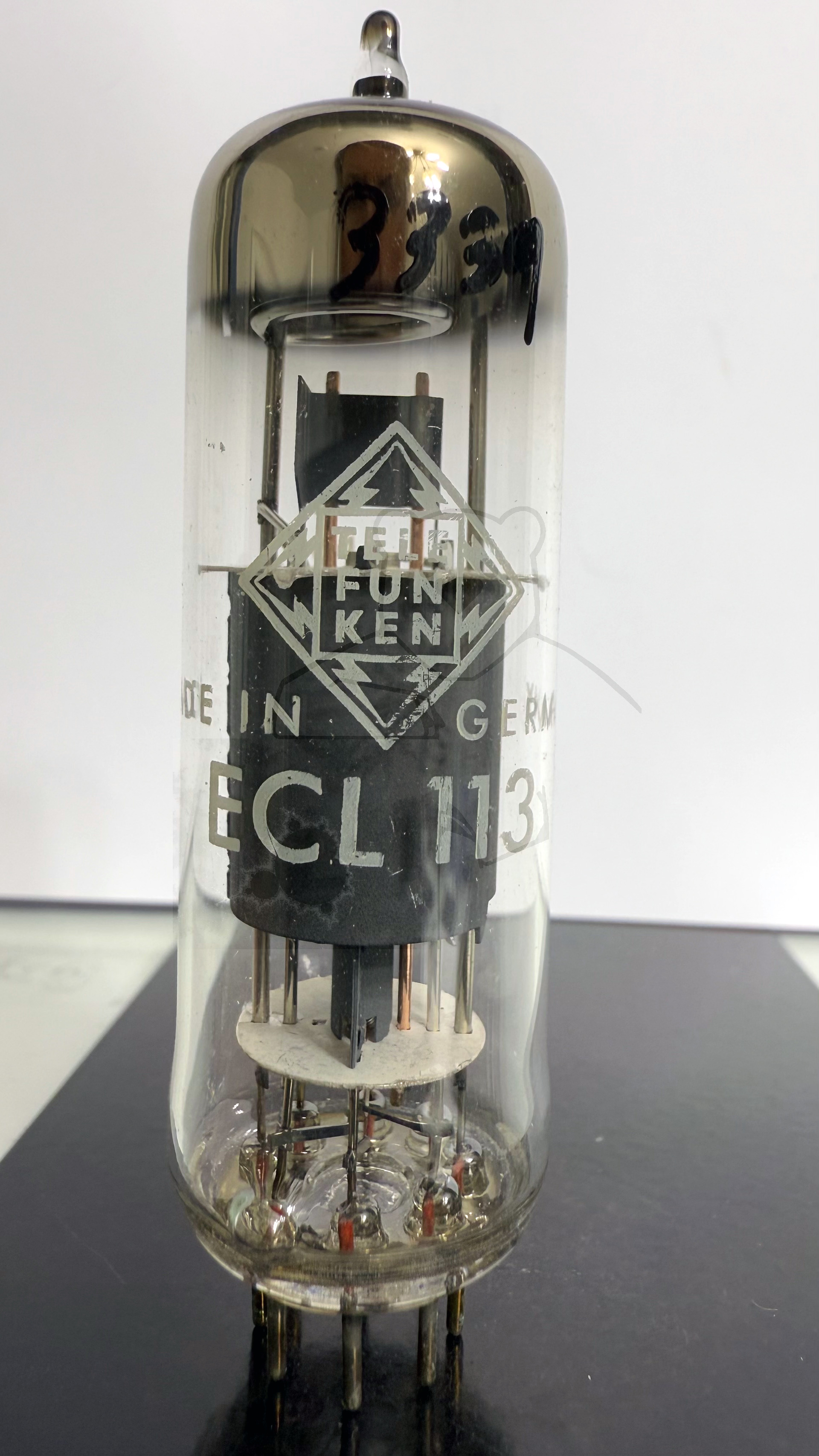

Röhre ECL113 #3339 Bild 1

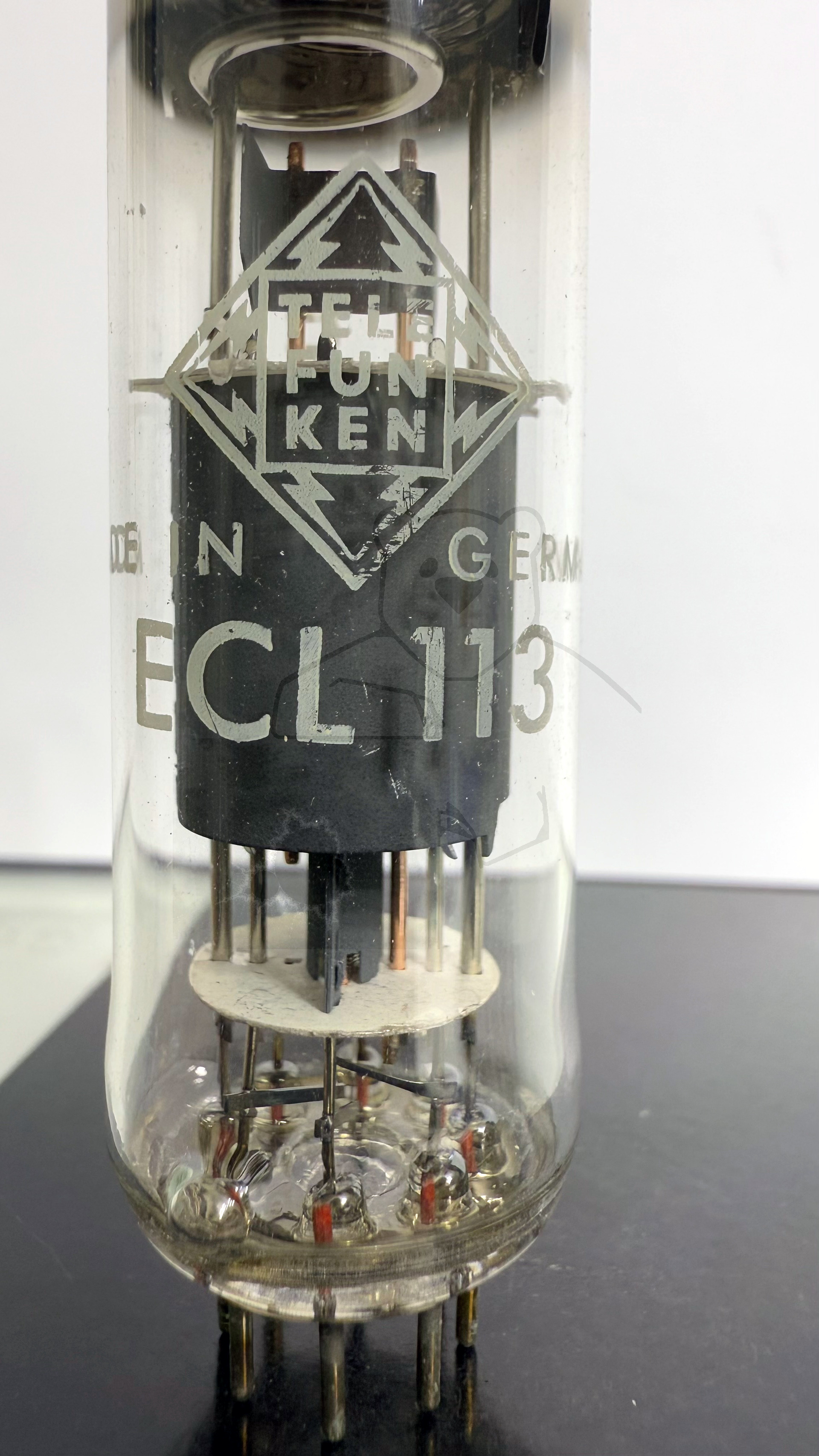

Röhre ECL113 #3339 Bild 2

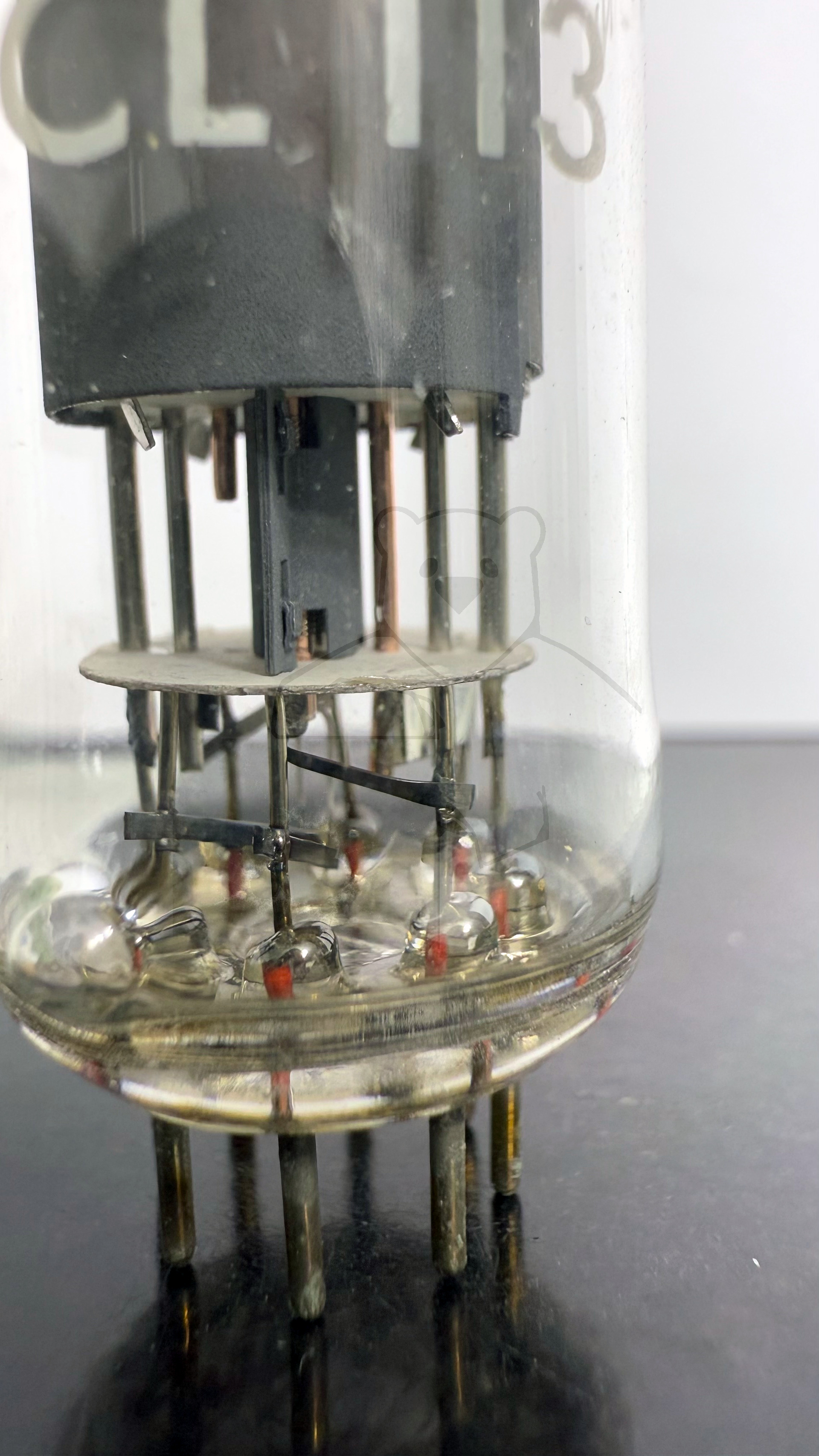

Röhre ECL113 #3339 Bild 3

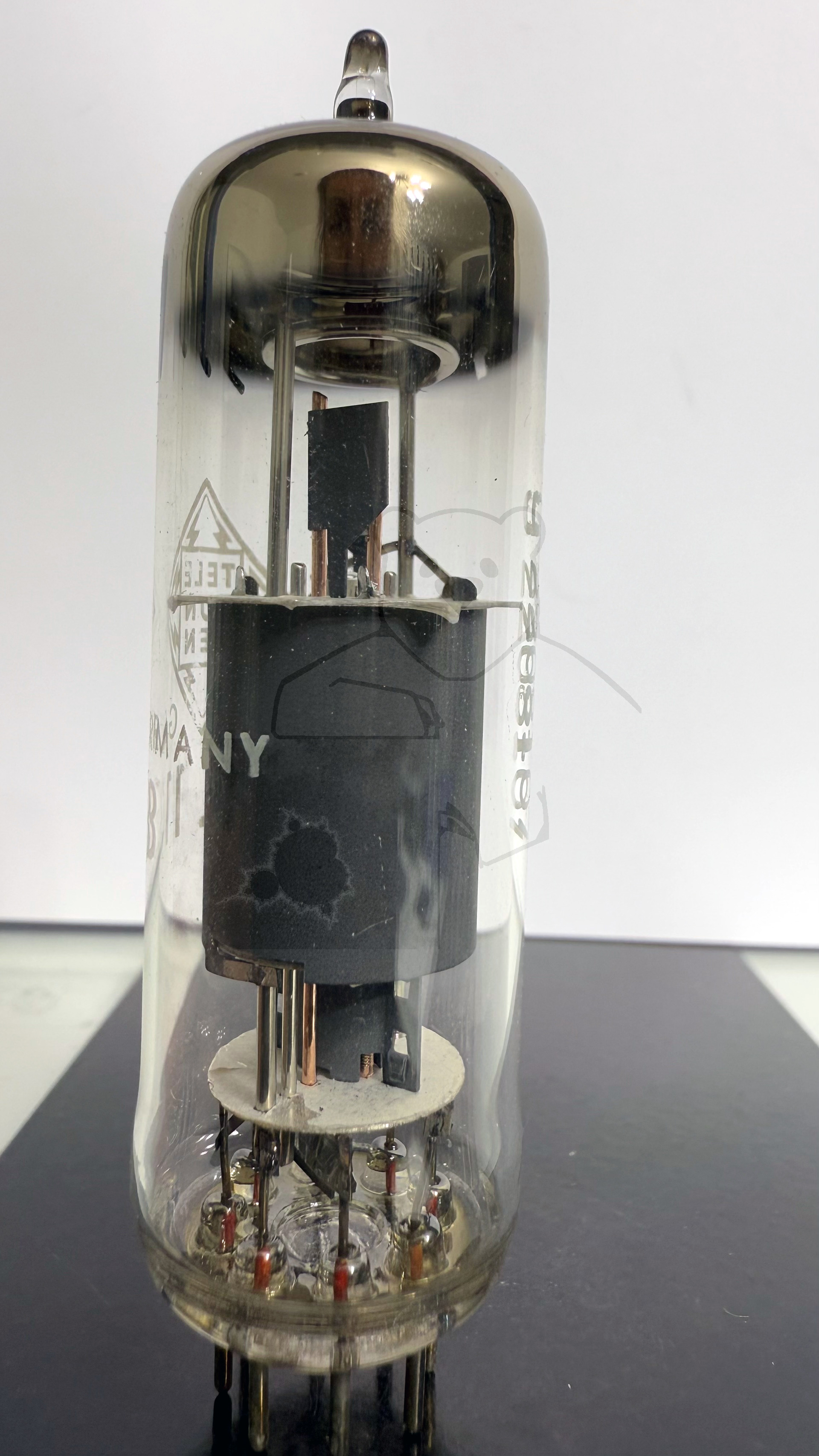

Röhre ECL113 #3339 Bild 4

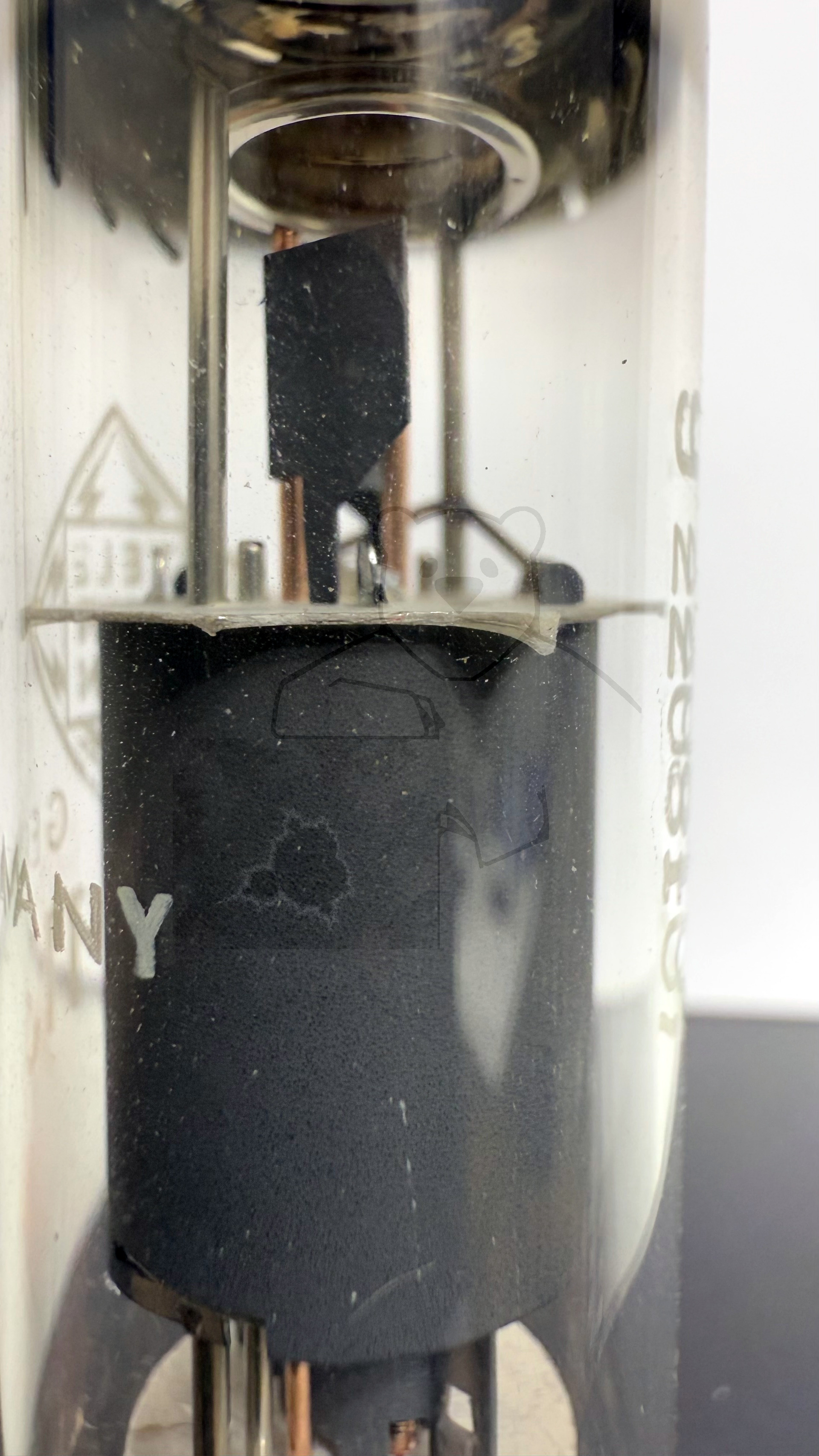

Röhre ECL113 #3339 Bild 5

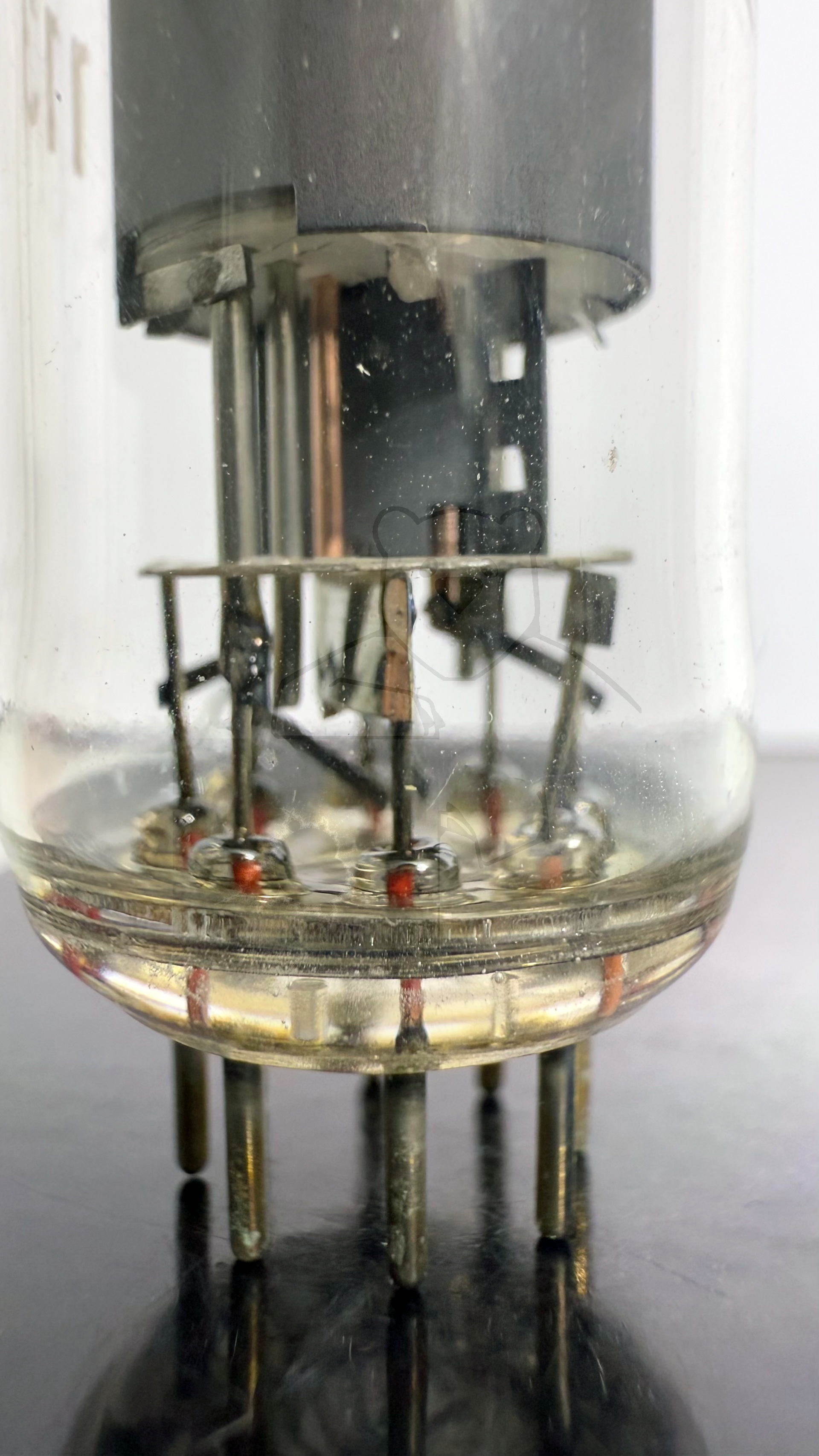

Röhre ECL113 #3339 Bild 6

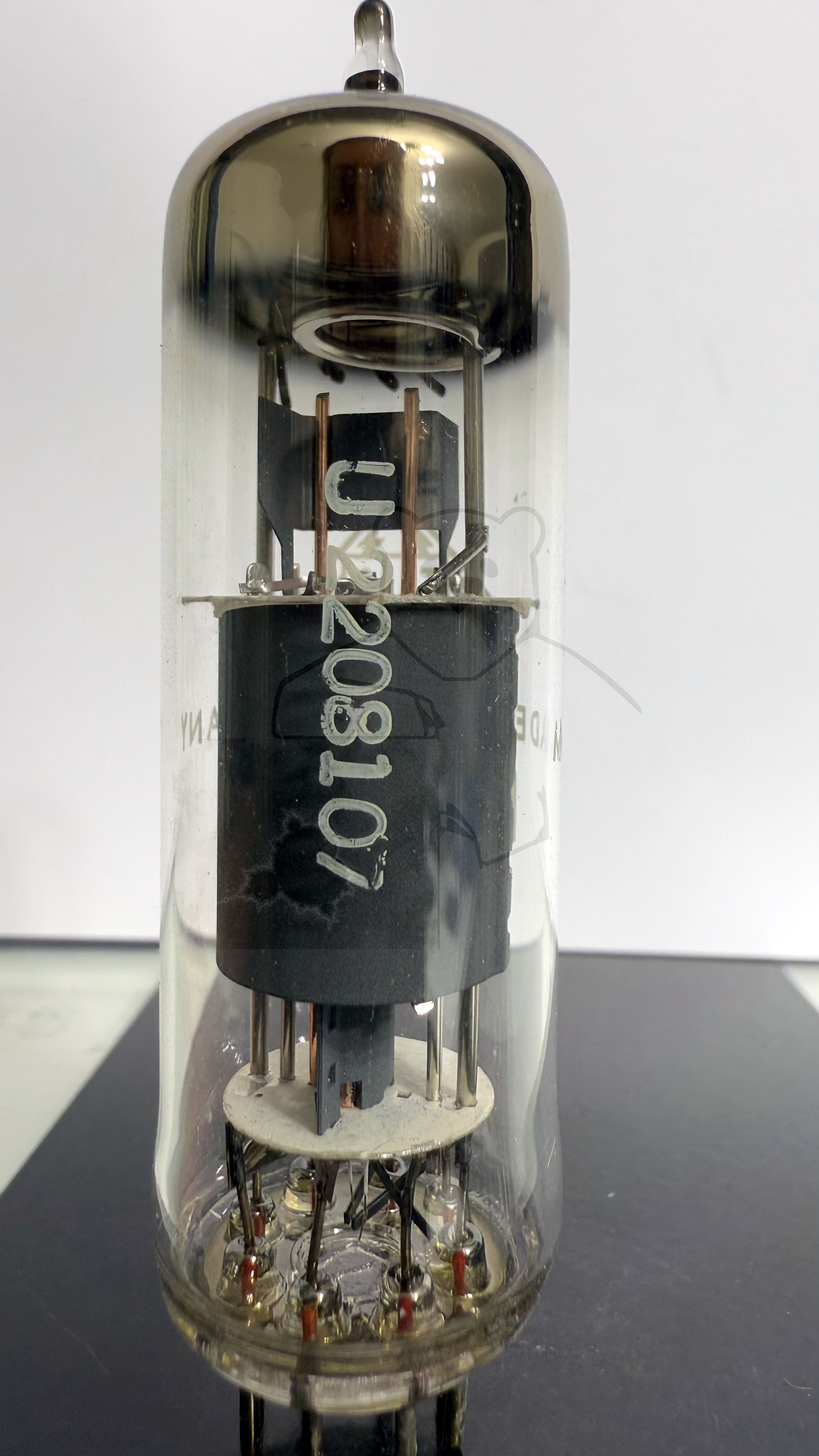

Röhre ECL113 #3339 Bild 7

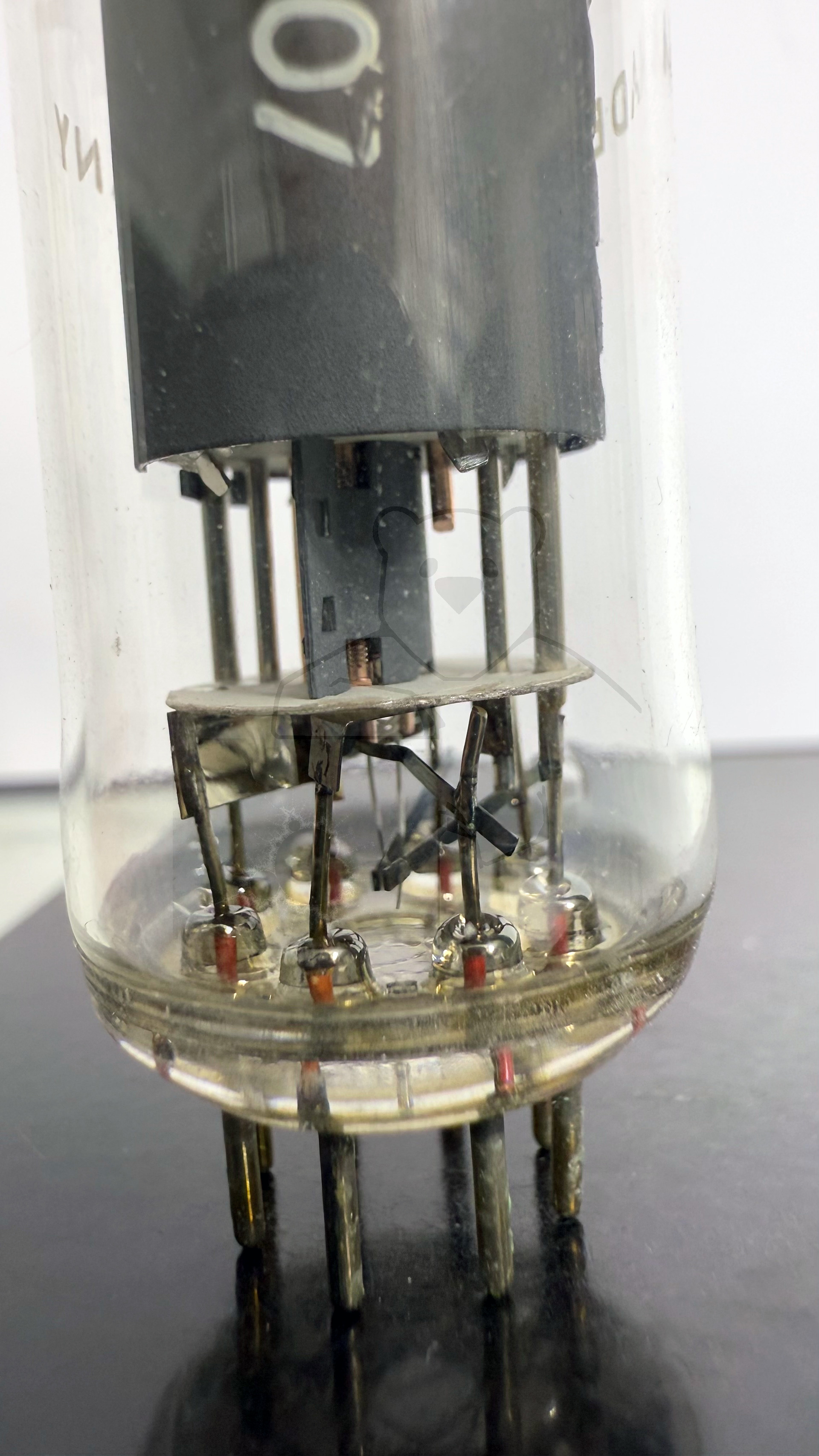

Röhre ECL113 #3339 Bild 8

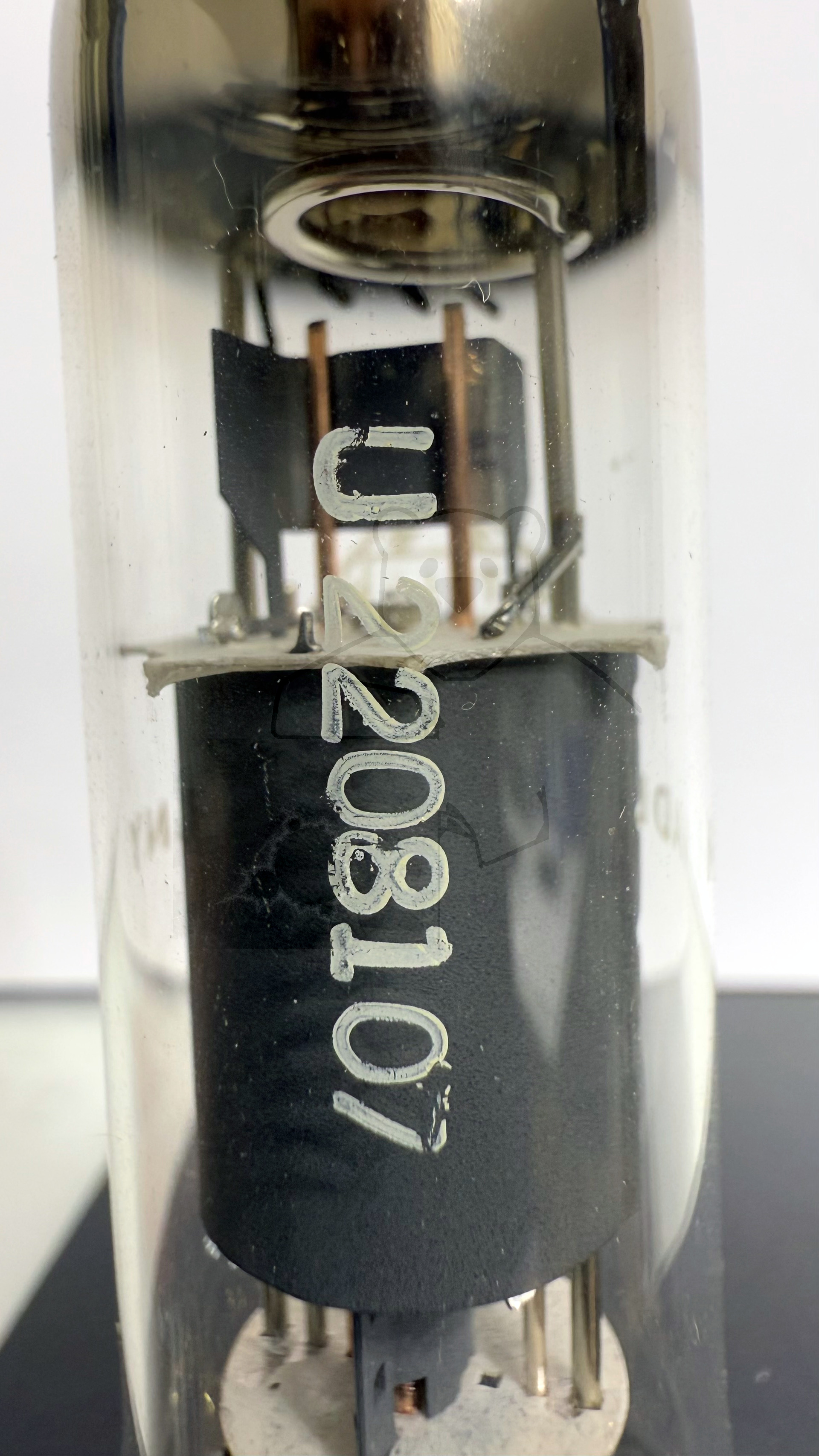

Röhre ECL113 #3339 Bild 9

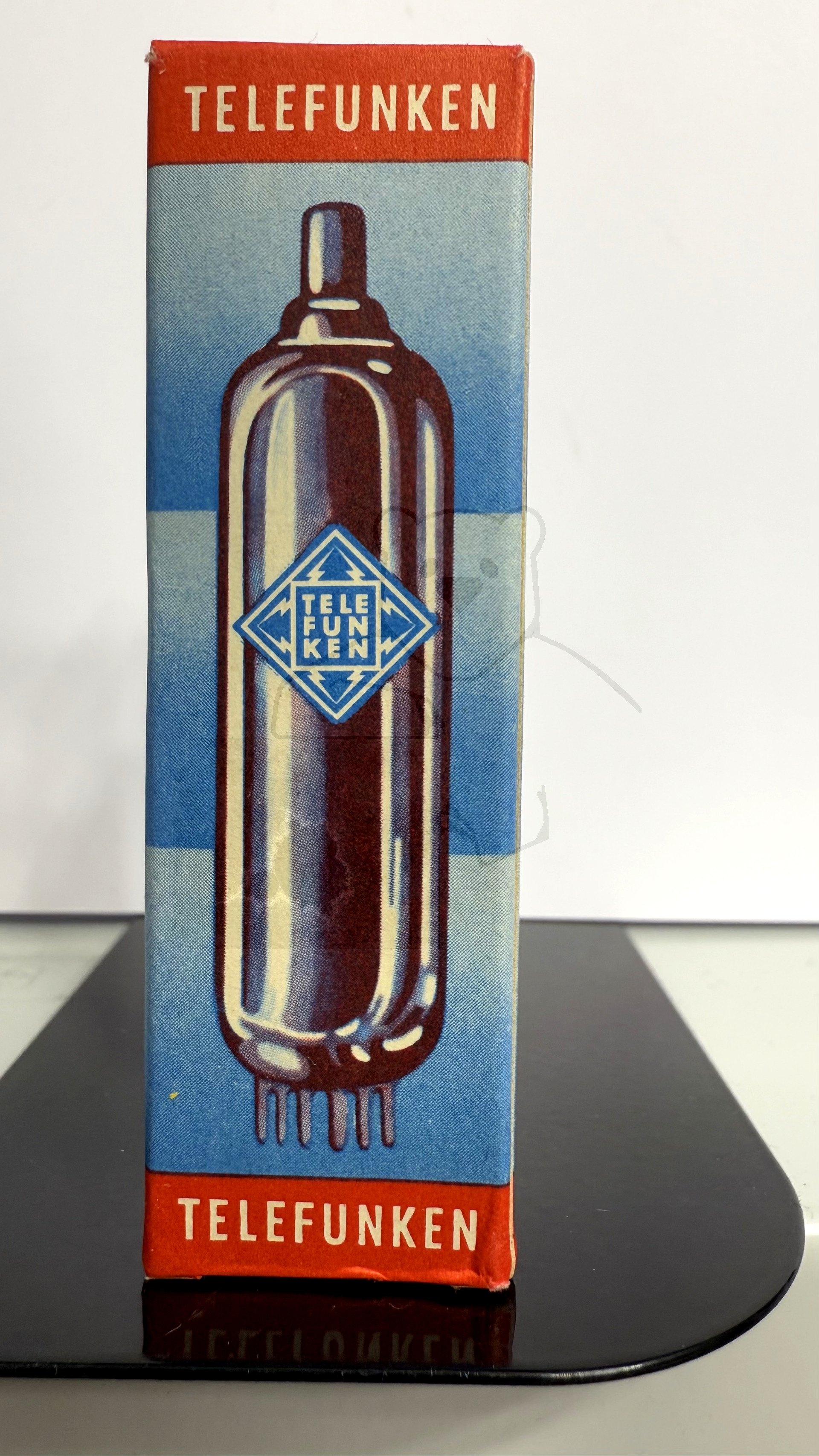

Röhre ECL113 #3339 Verpackung Bild 1

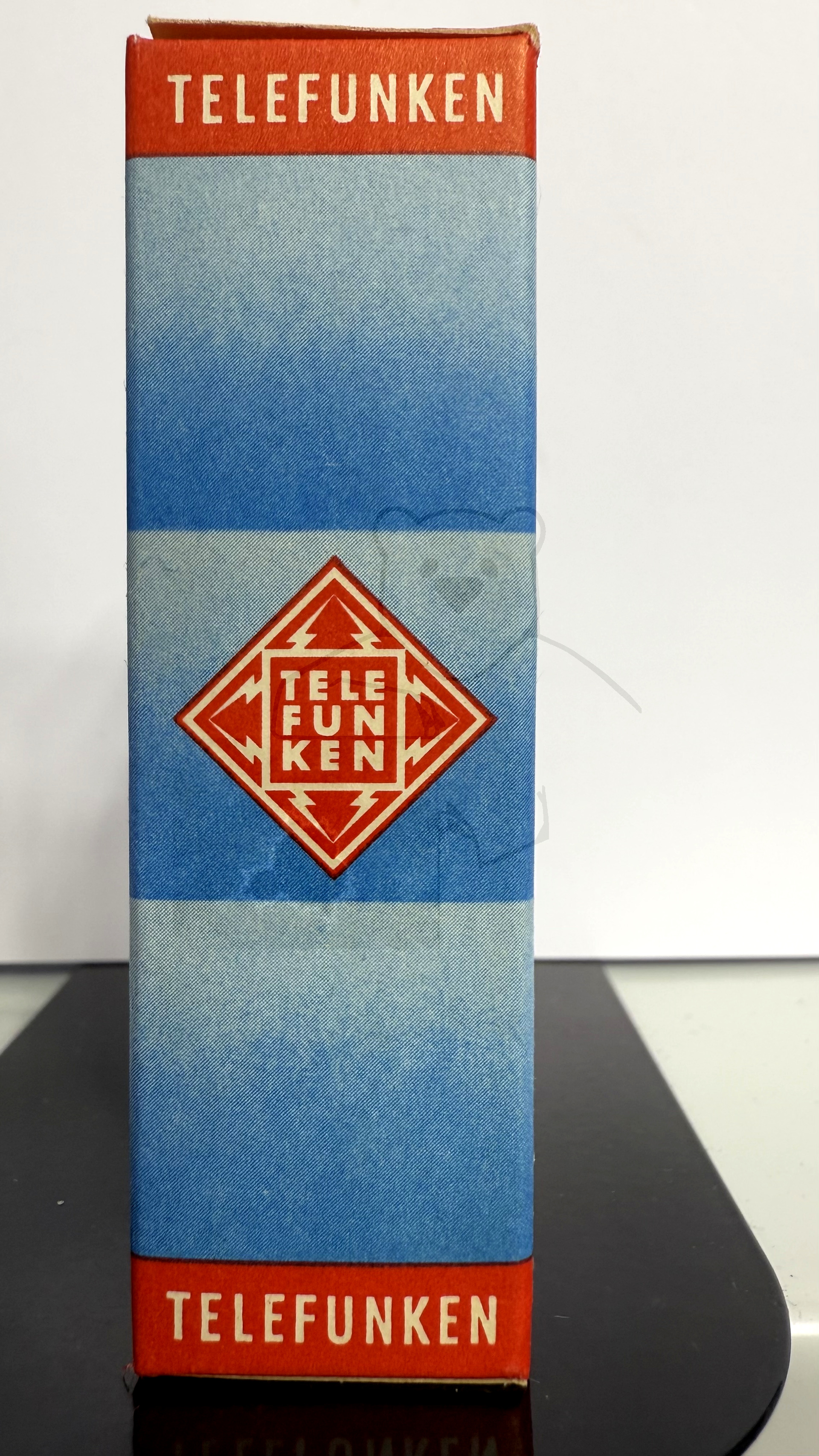

Röhre ECL113 #3339 Verpackung Bild 2
Röhre ECL113 #3339 Verpackung Bild 3

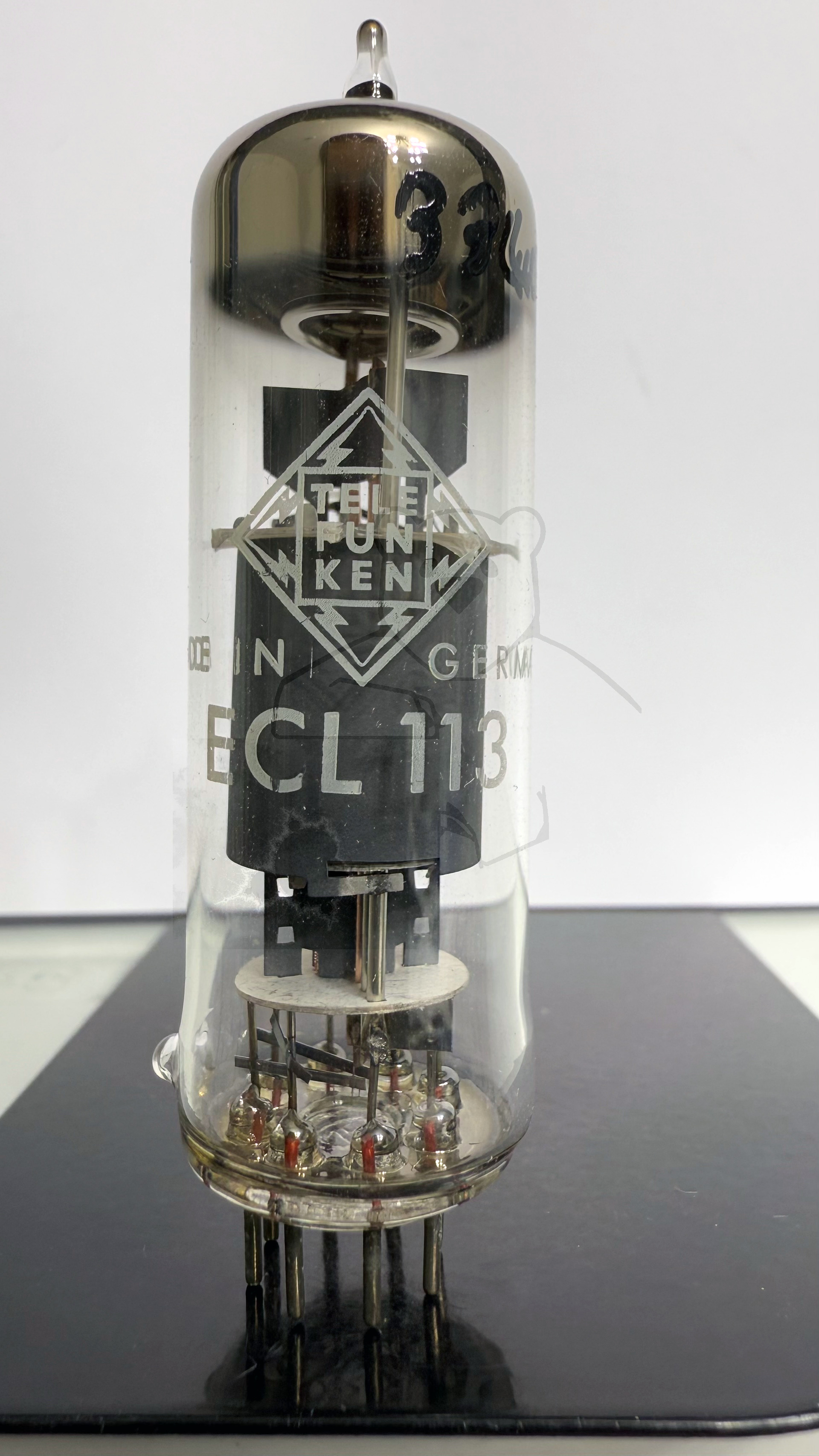

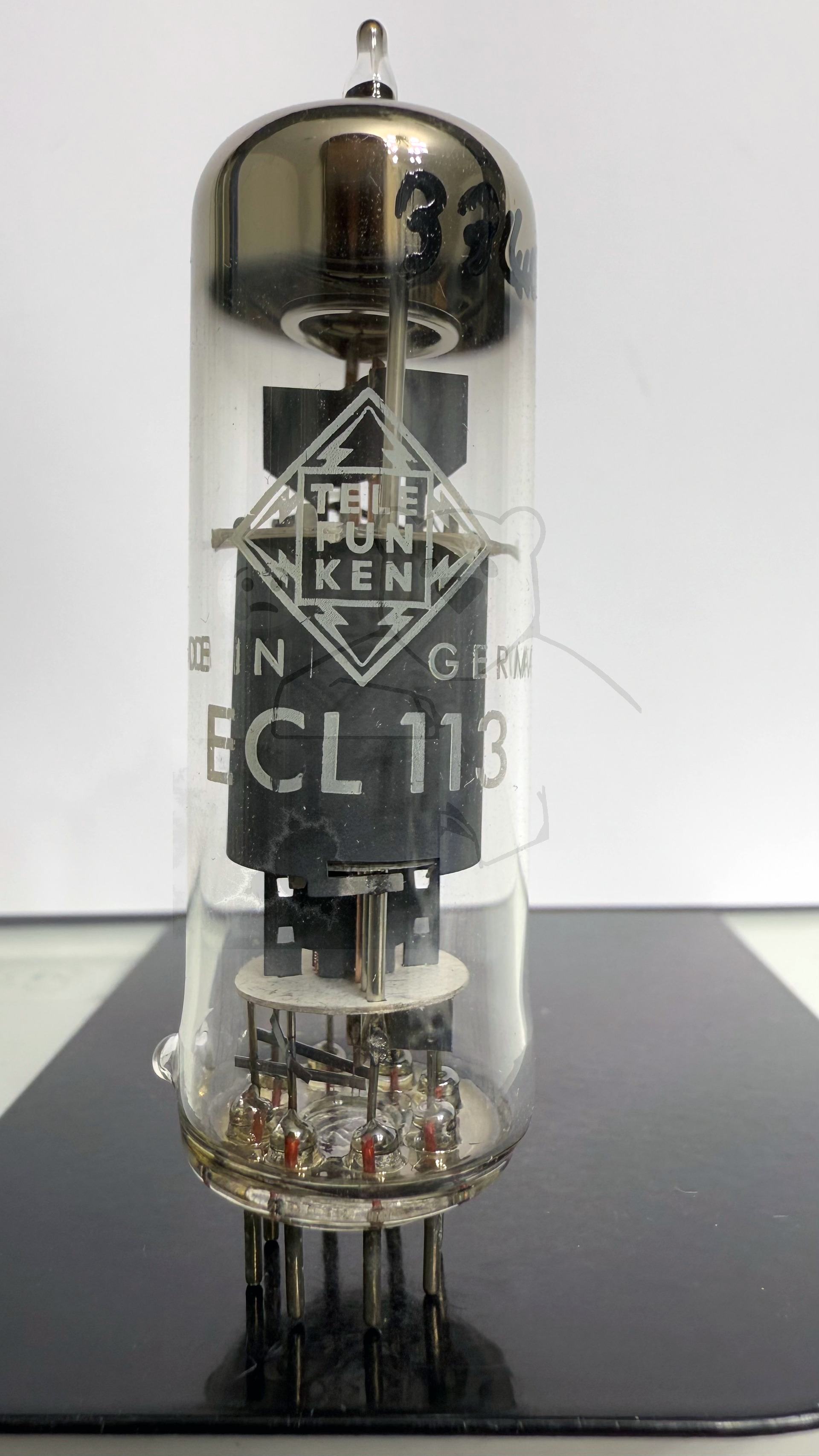

Röhre ECL113 #3340 Bild 1

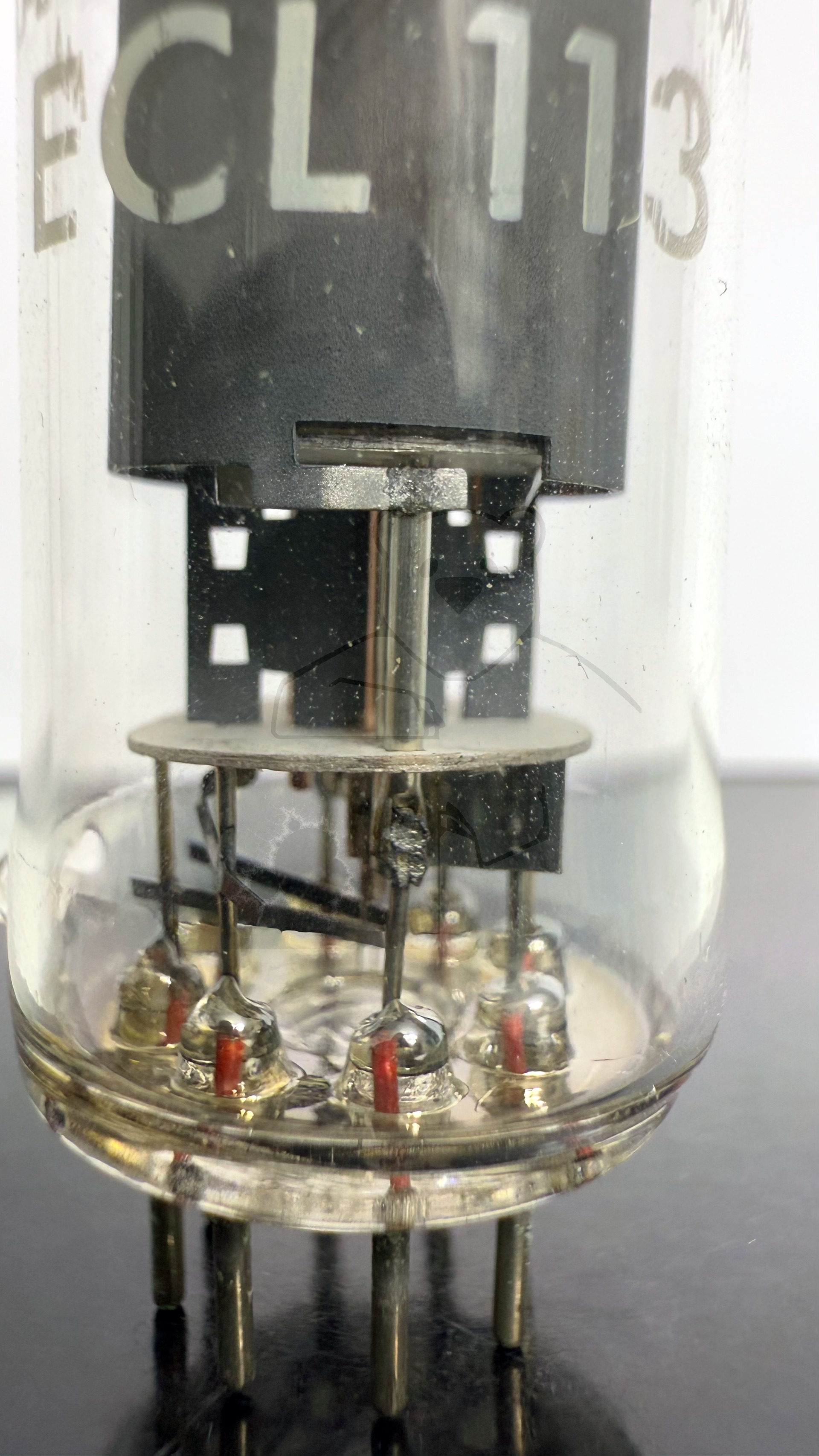

Röhre ECL113 #3340 Bild 2

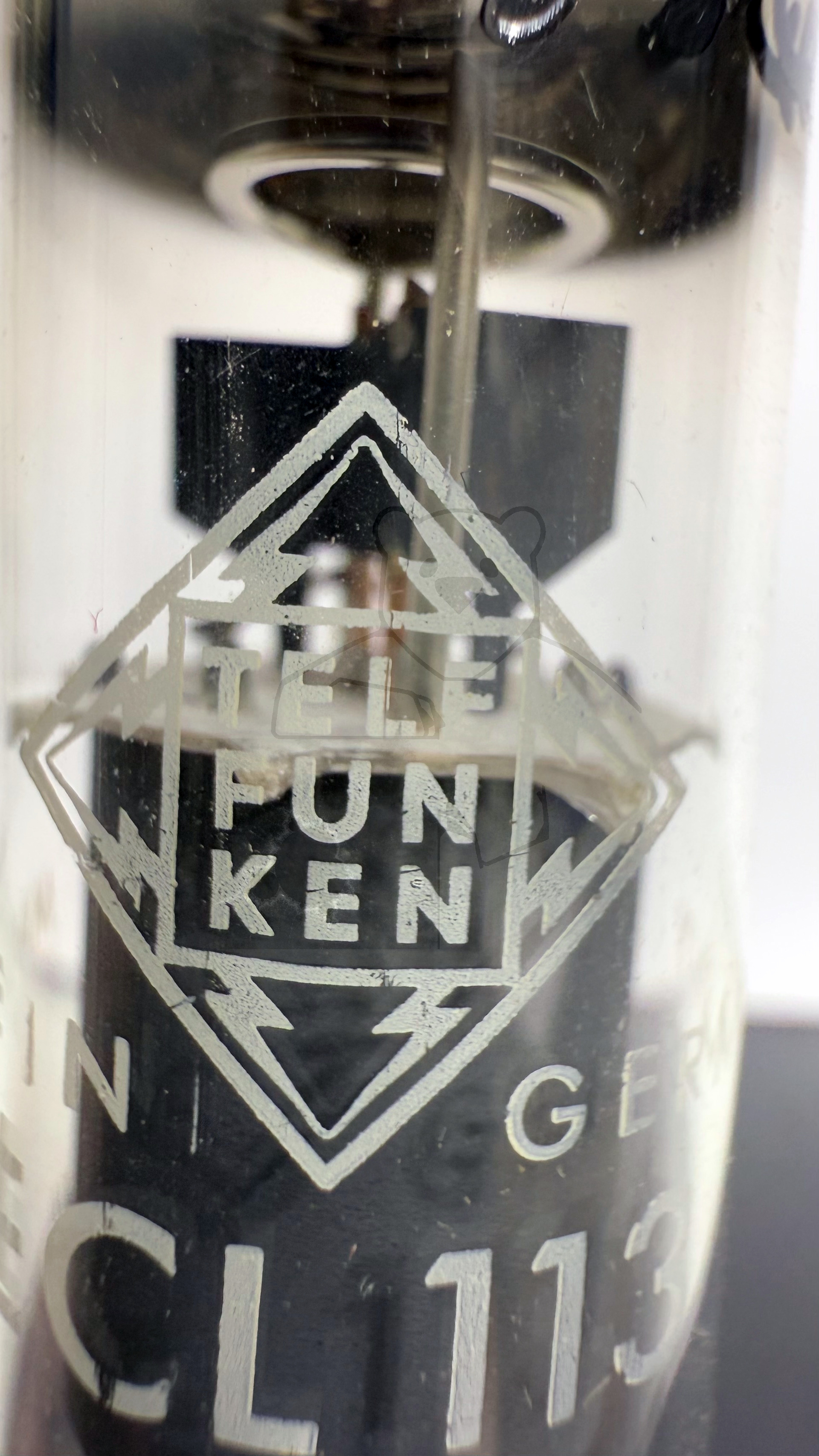

Röhre ECL113 #3340 Bild 3

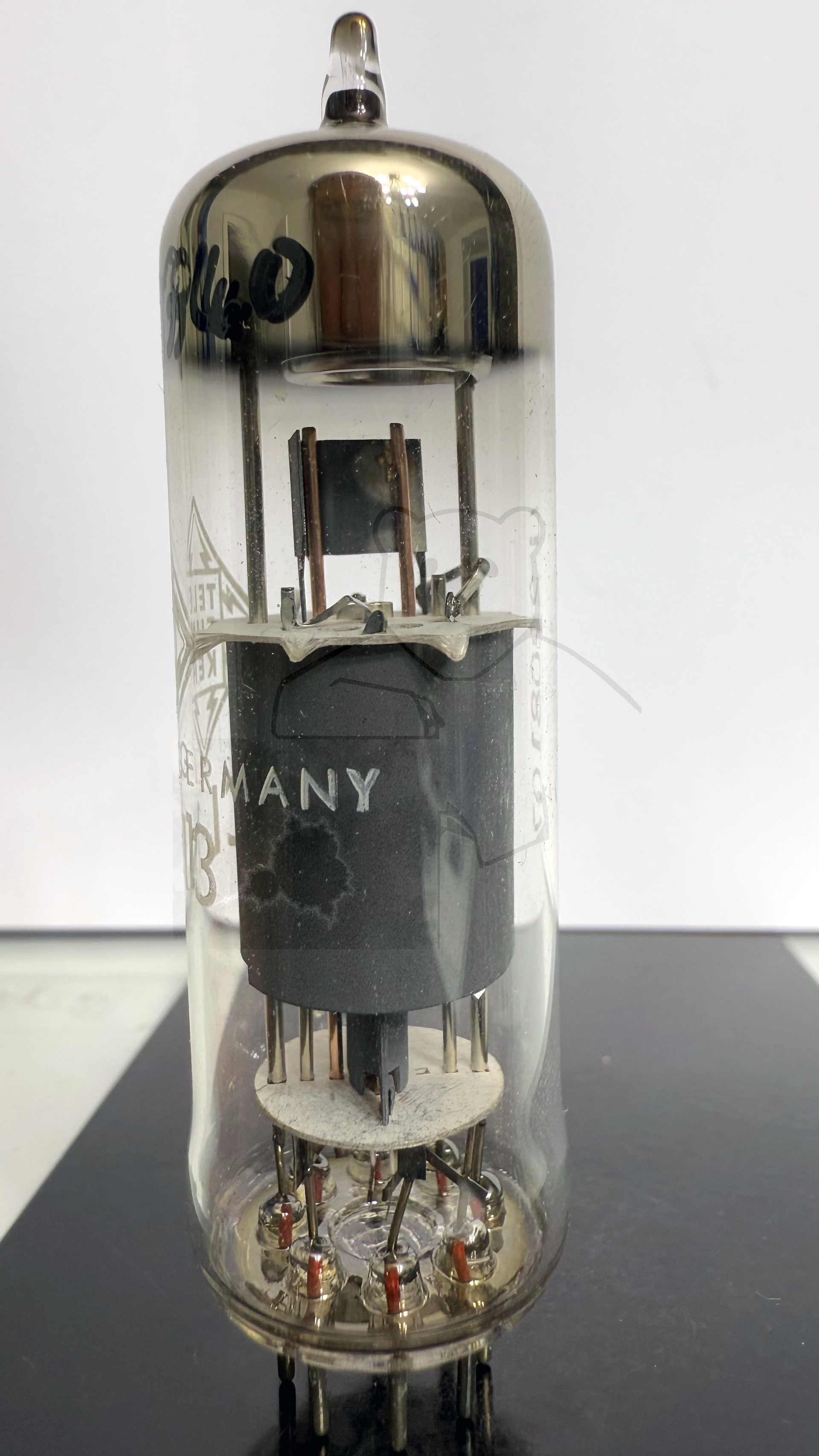

Röhre ECL113 #3340 Bild 4

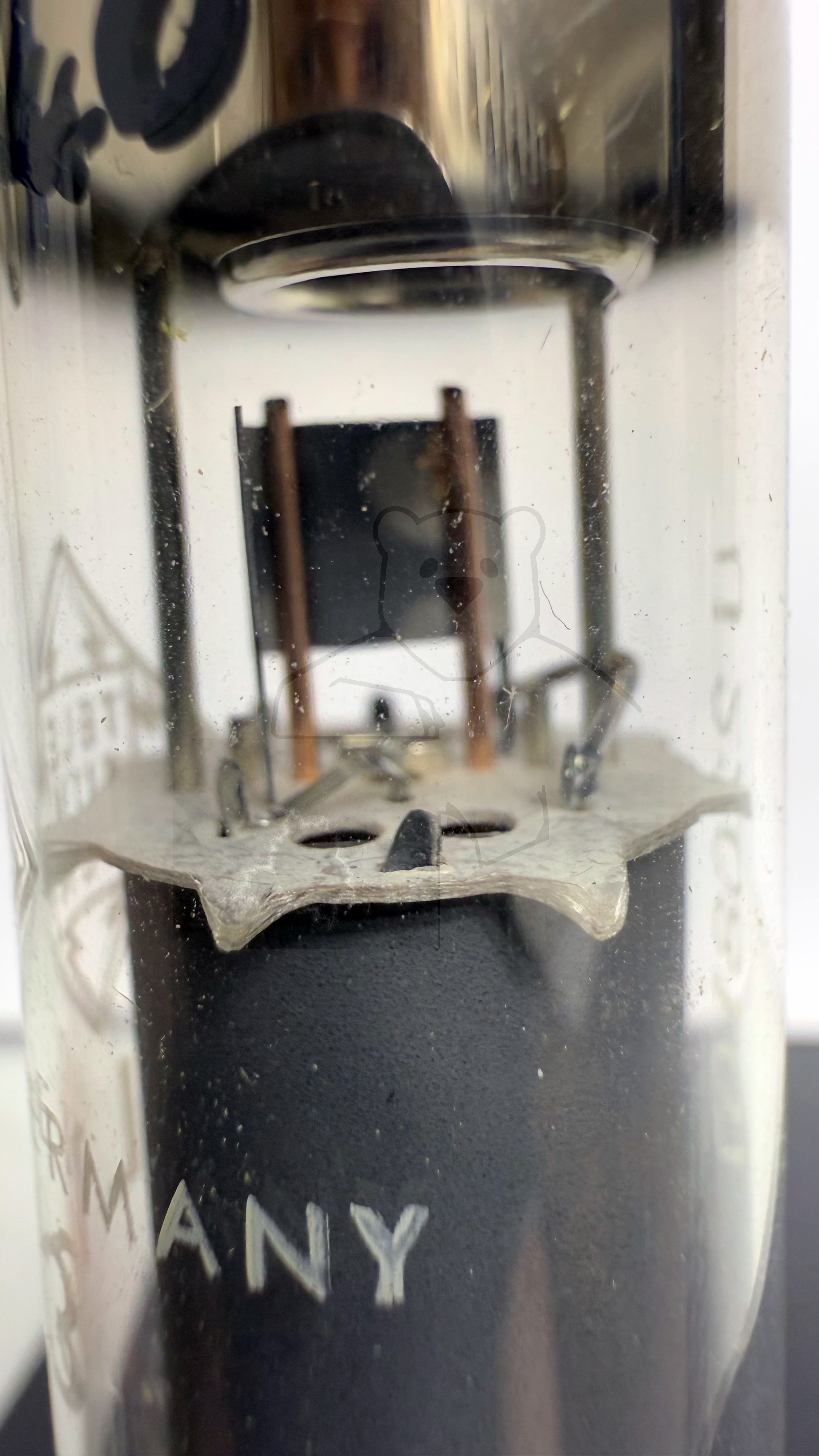

Röhre ECL113 #3340 Bild 5

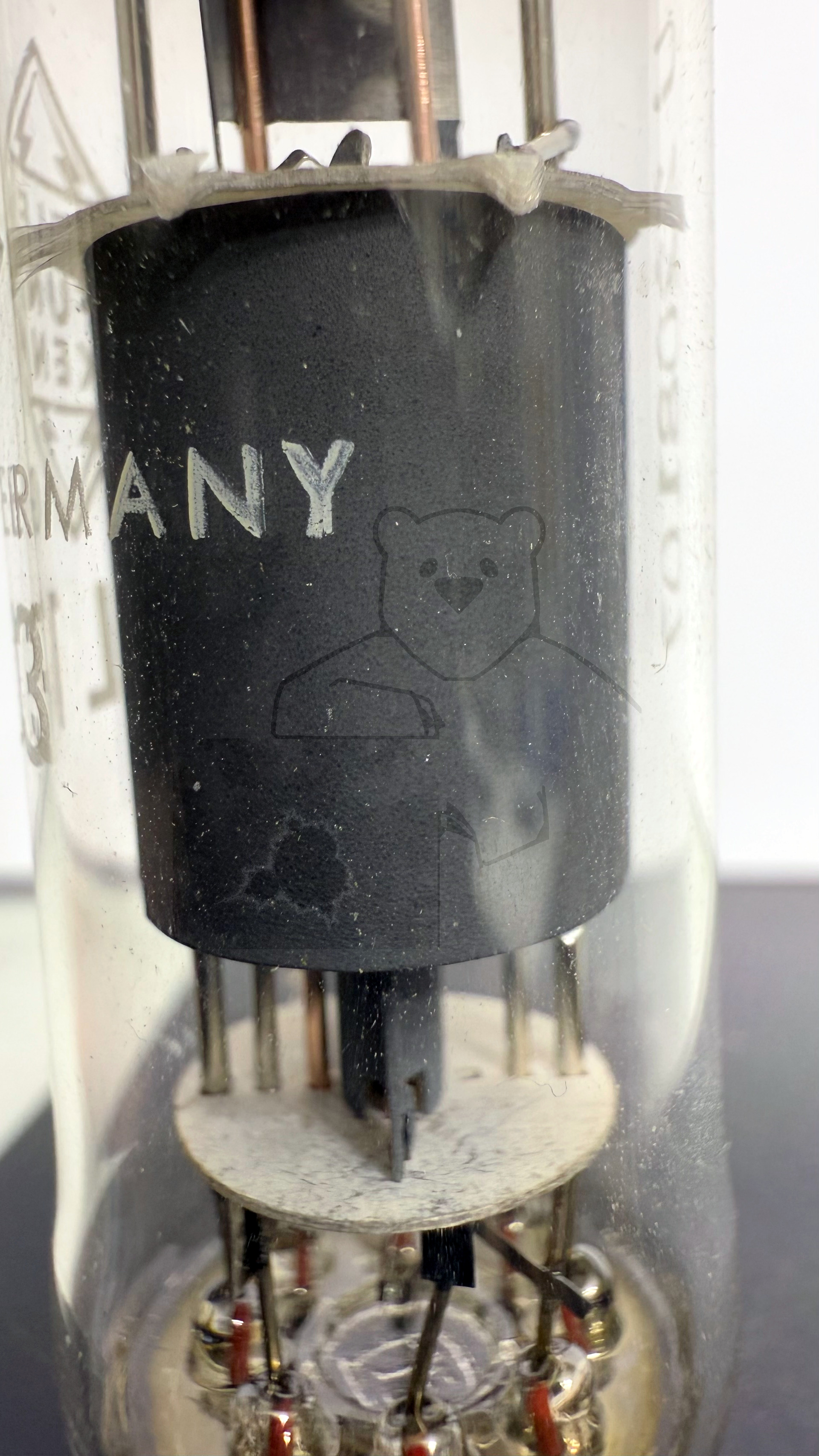

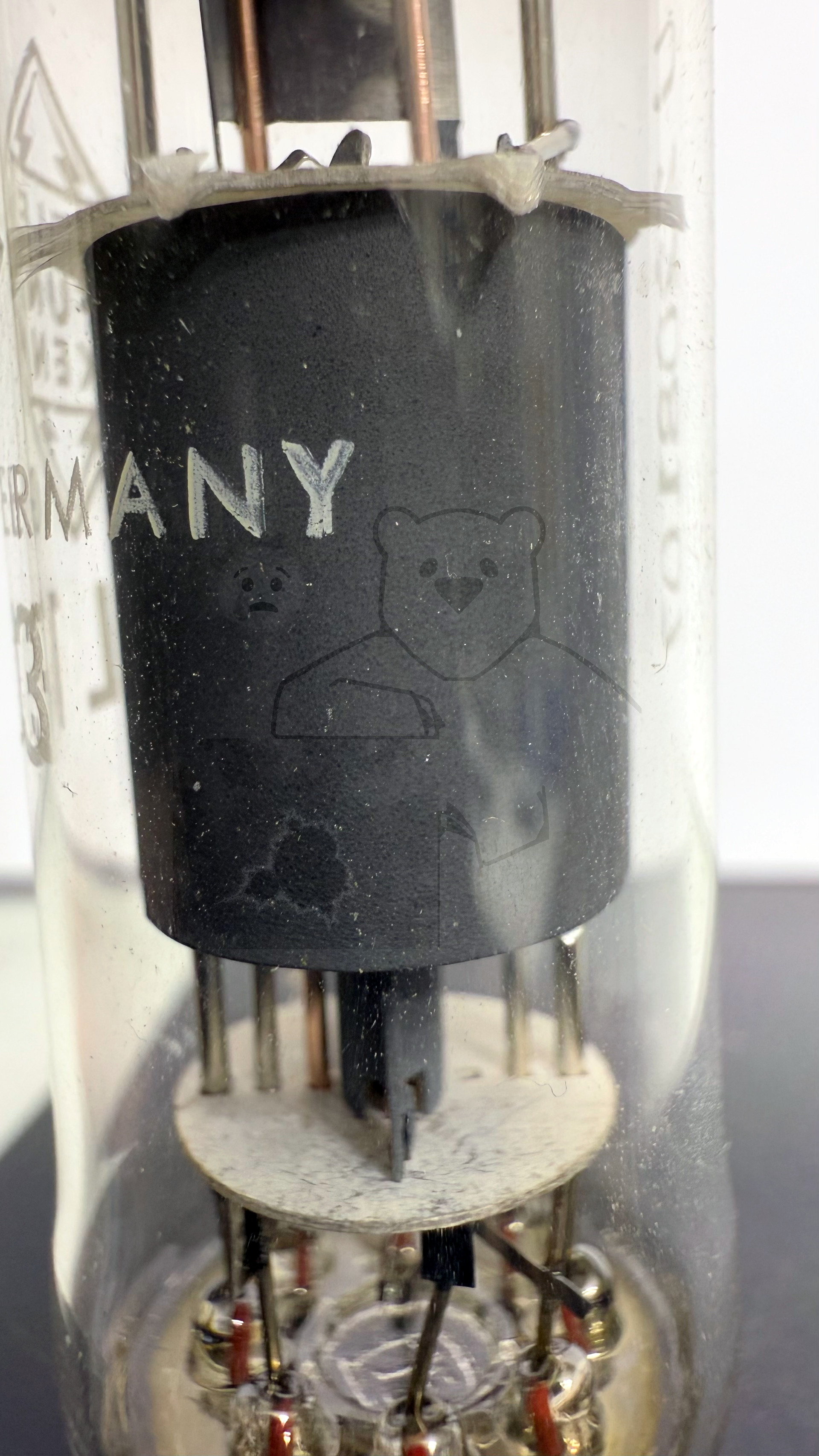

Röhre ECL113 #3340 Bild 6

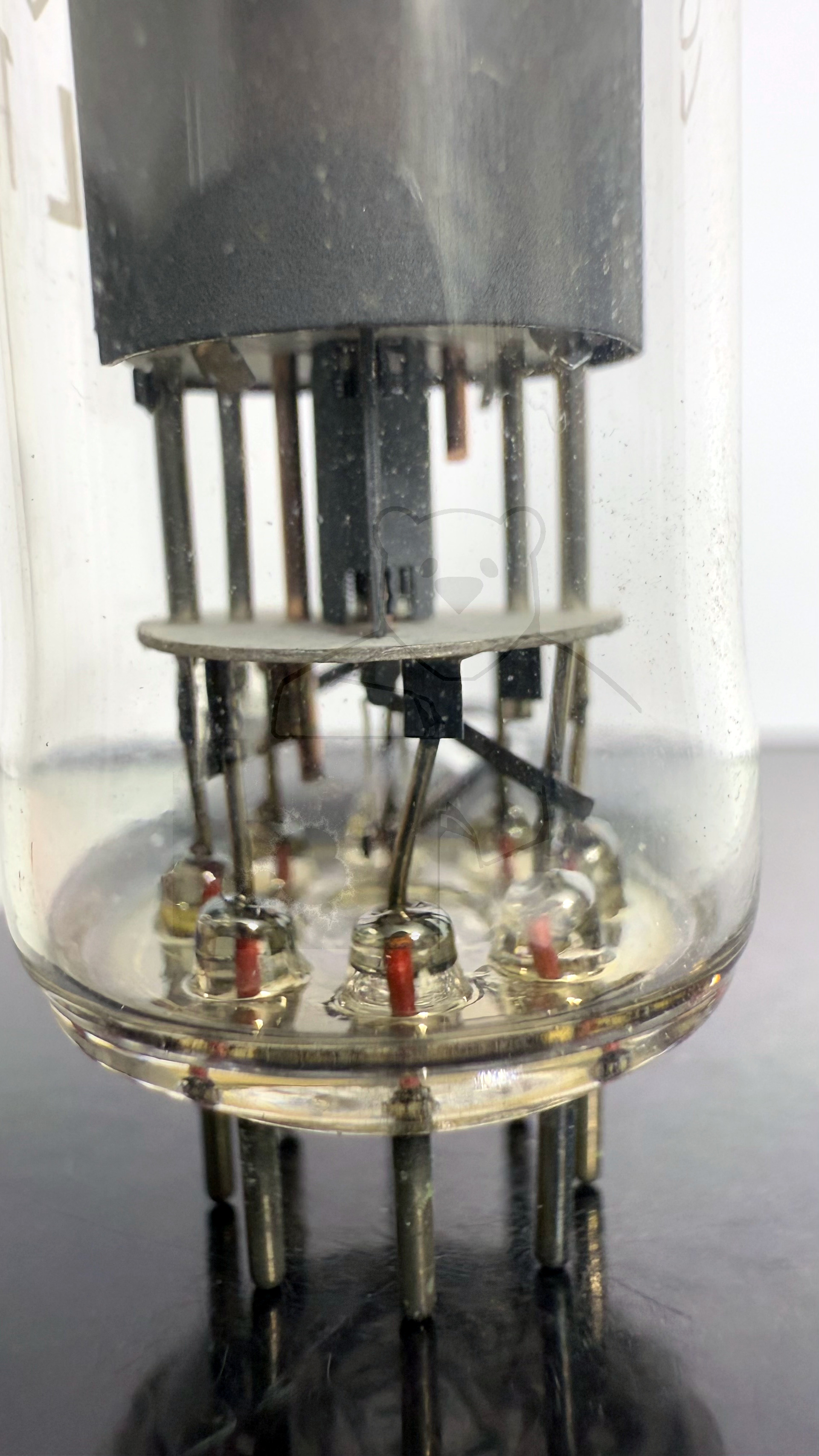

Röhre ECL113 #3340 Bild 7

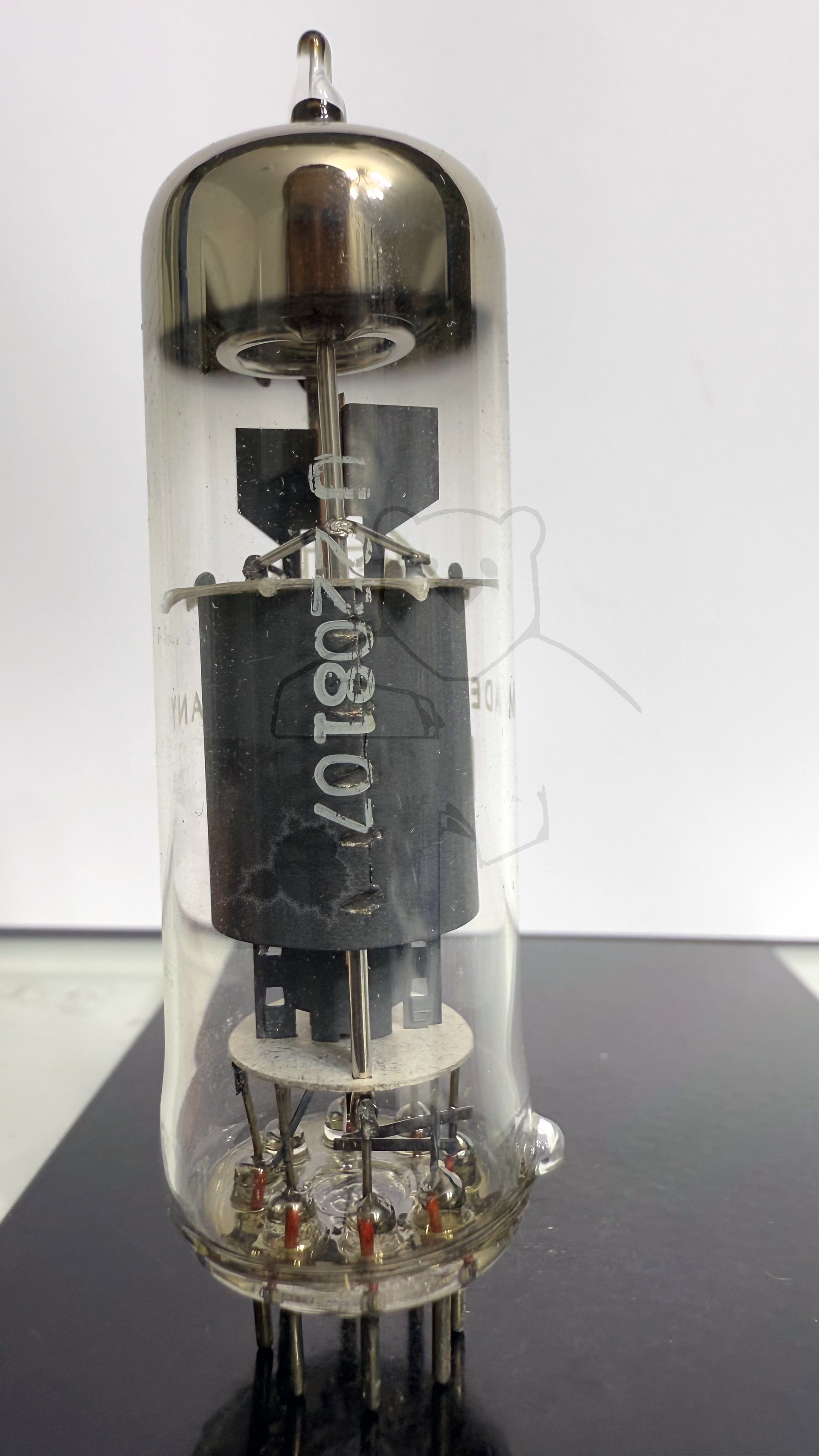

Röhre ECL113 #3340 Bild 8

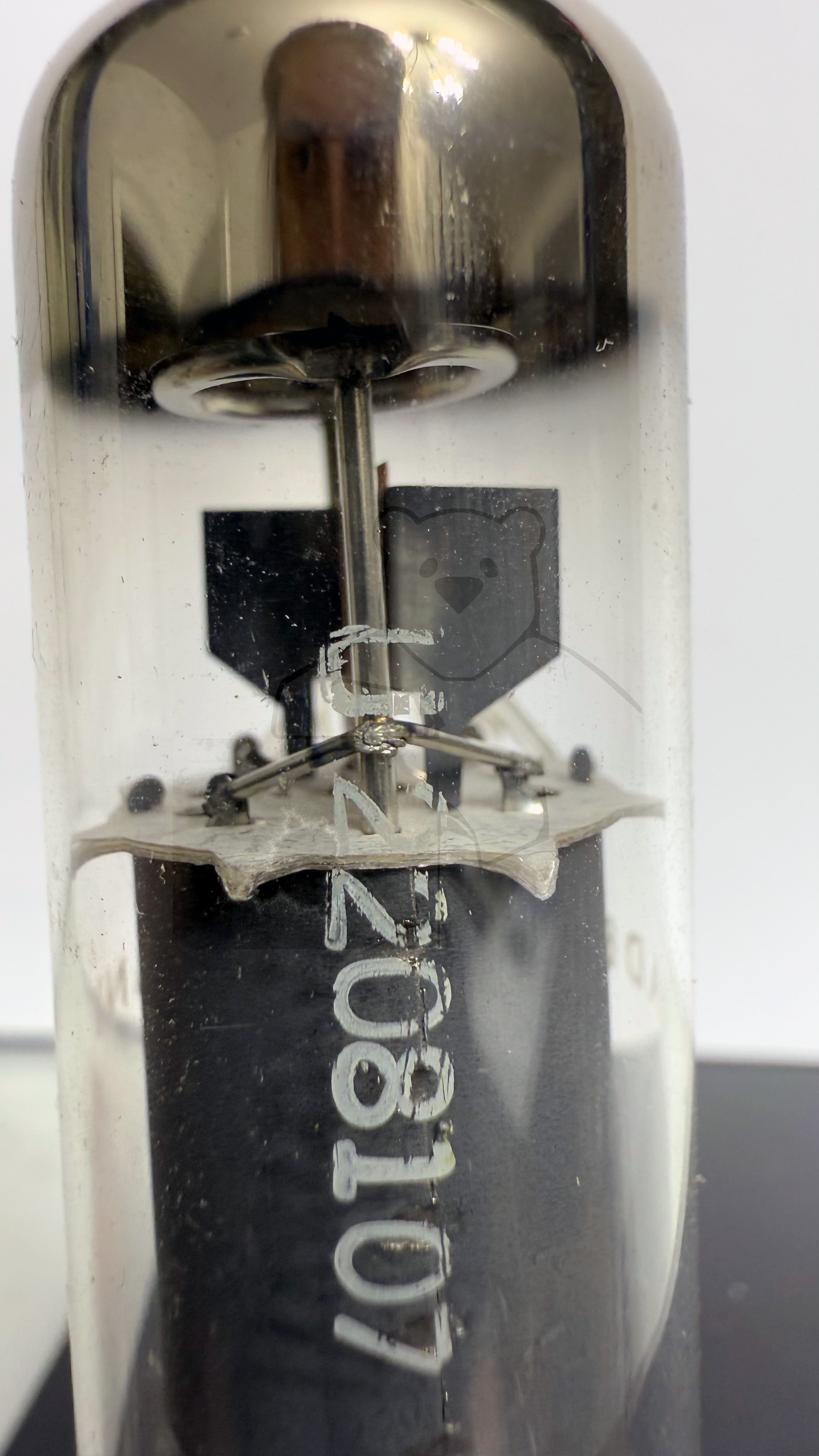

Röhre ECL113 #3340 Bild 9

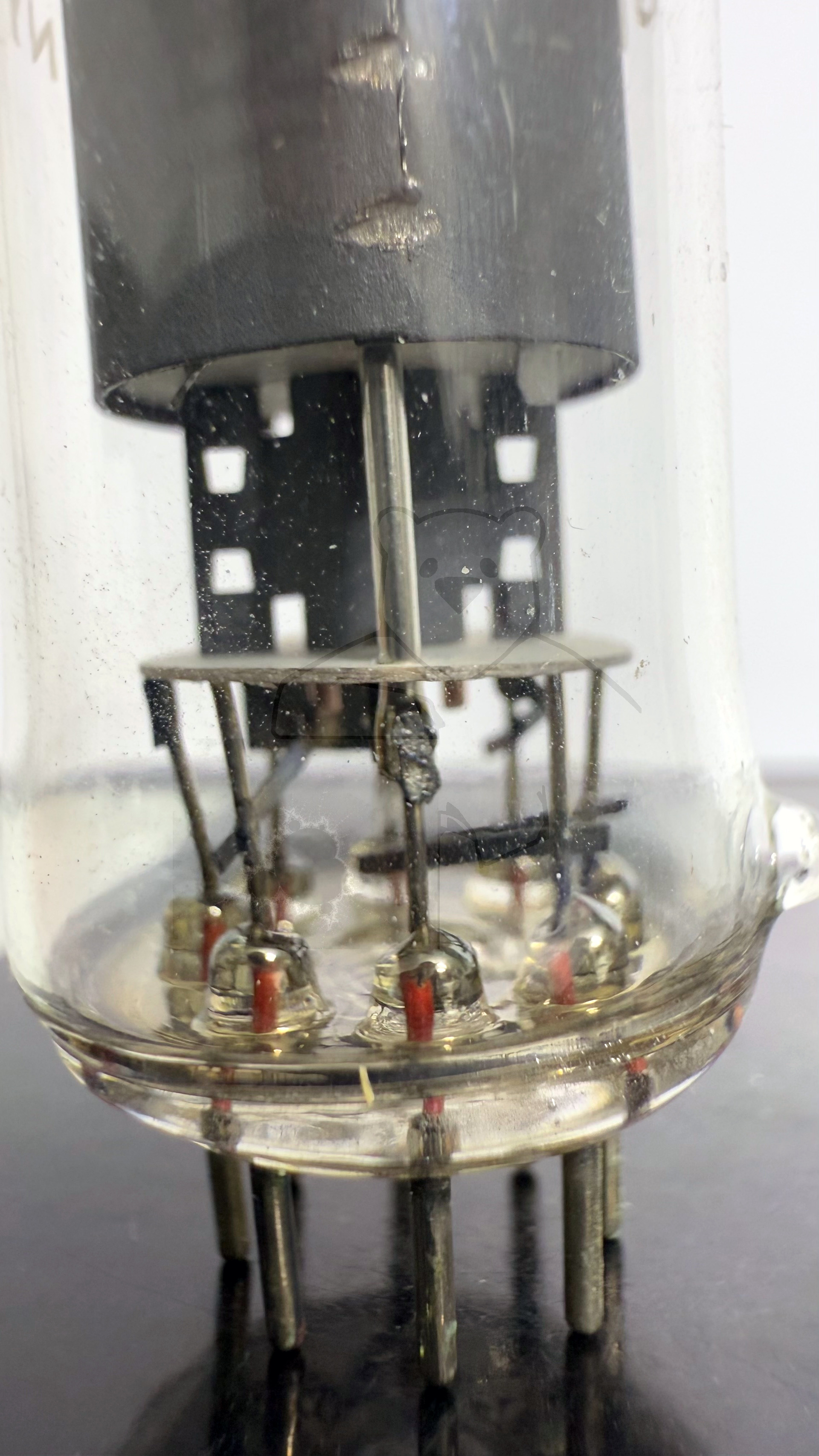

Röhre ECL113 #3340 Bild 10

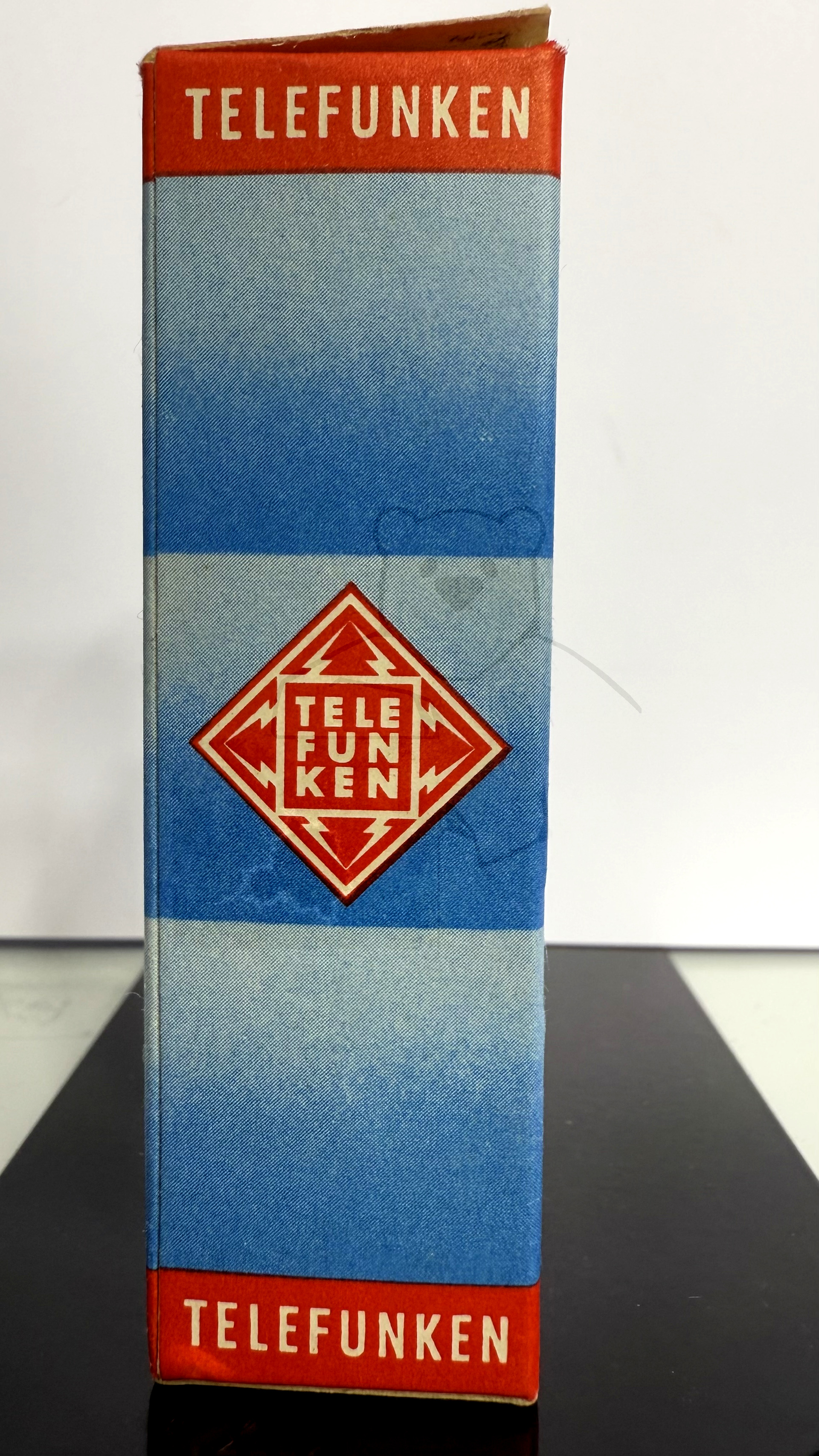

Röhre ECL113 #3340 Verpackung Bild 1

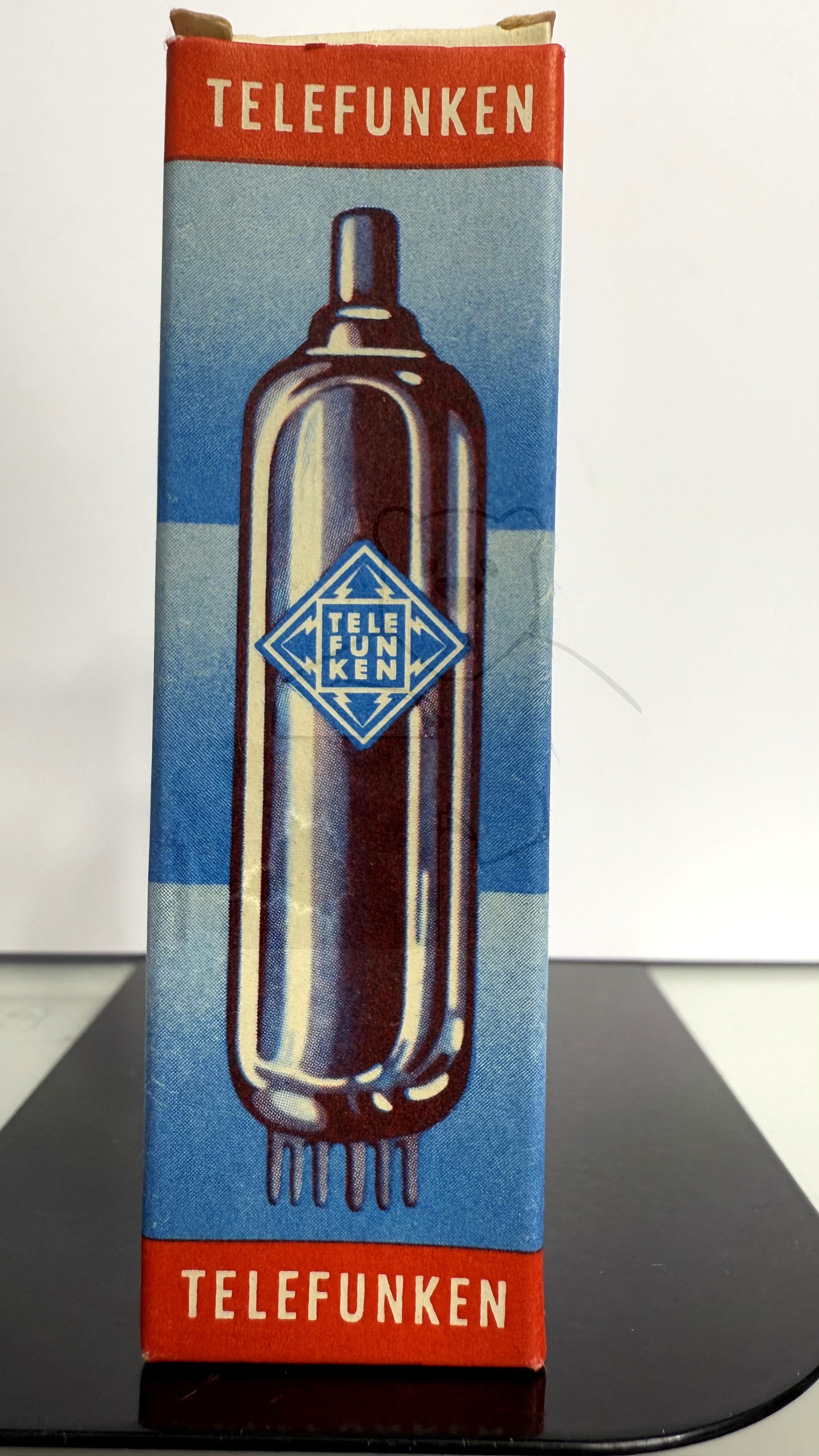

Röhre ECL113 #3340 Verpackung Bild 2

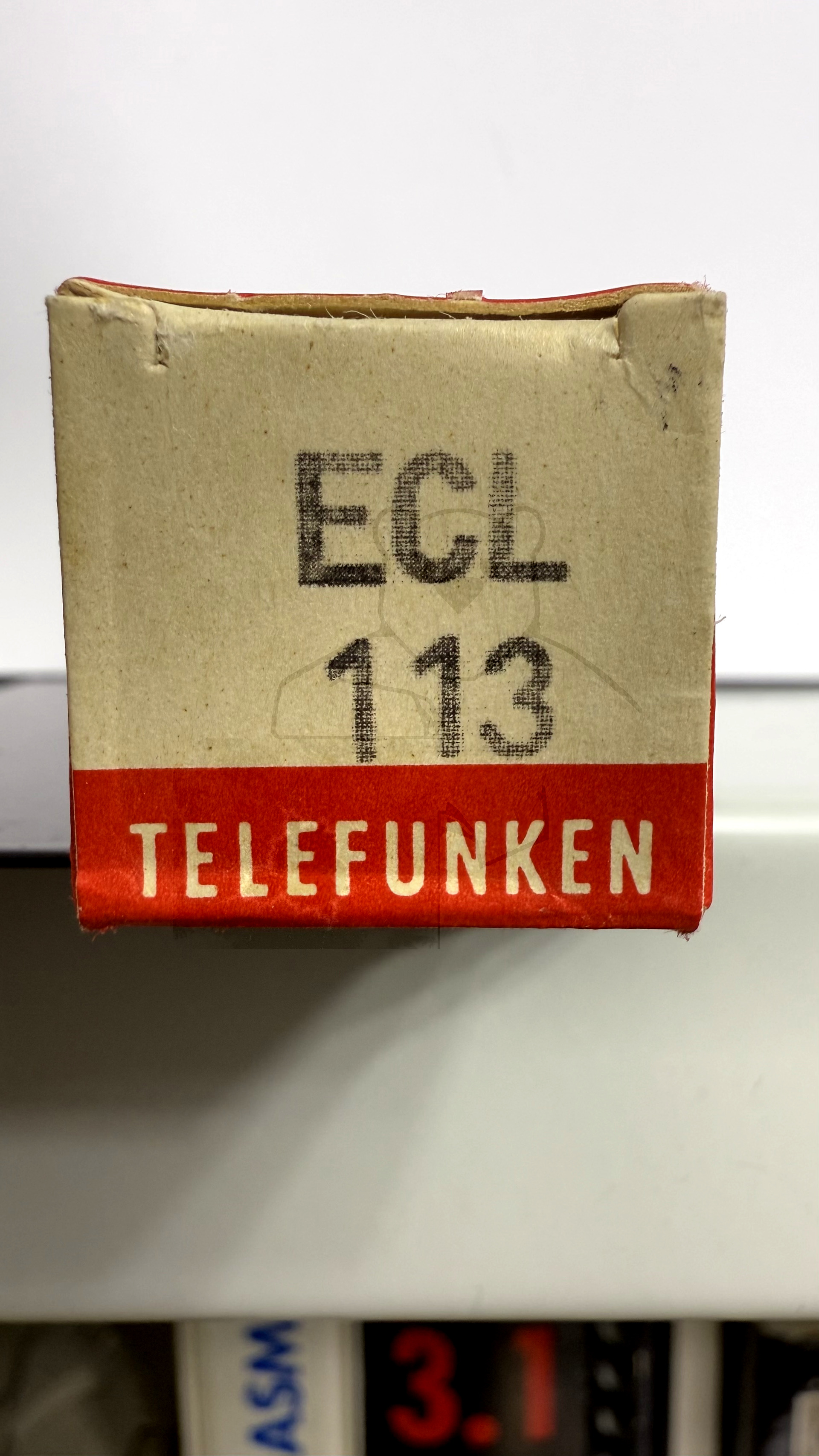

Röhre ECL113 #3340 Verpackung Bild 3

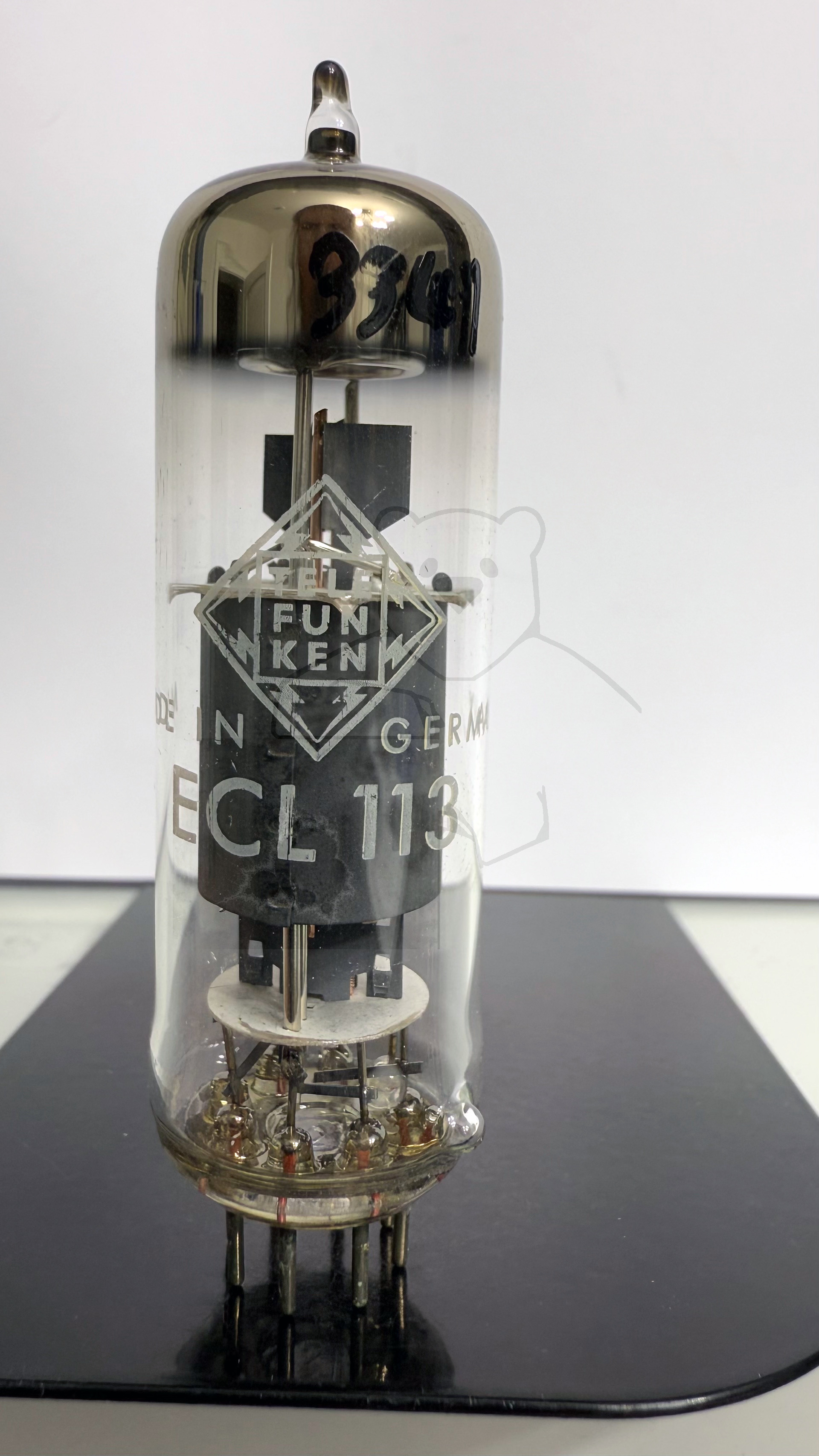

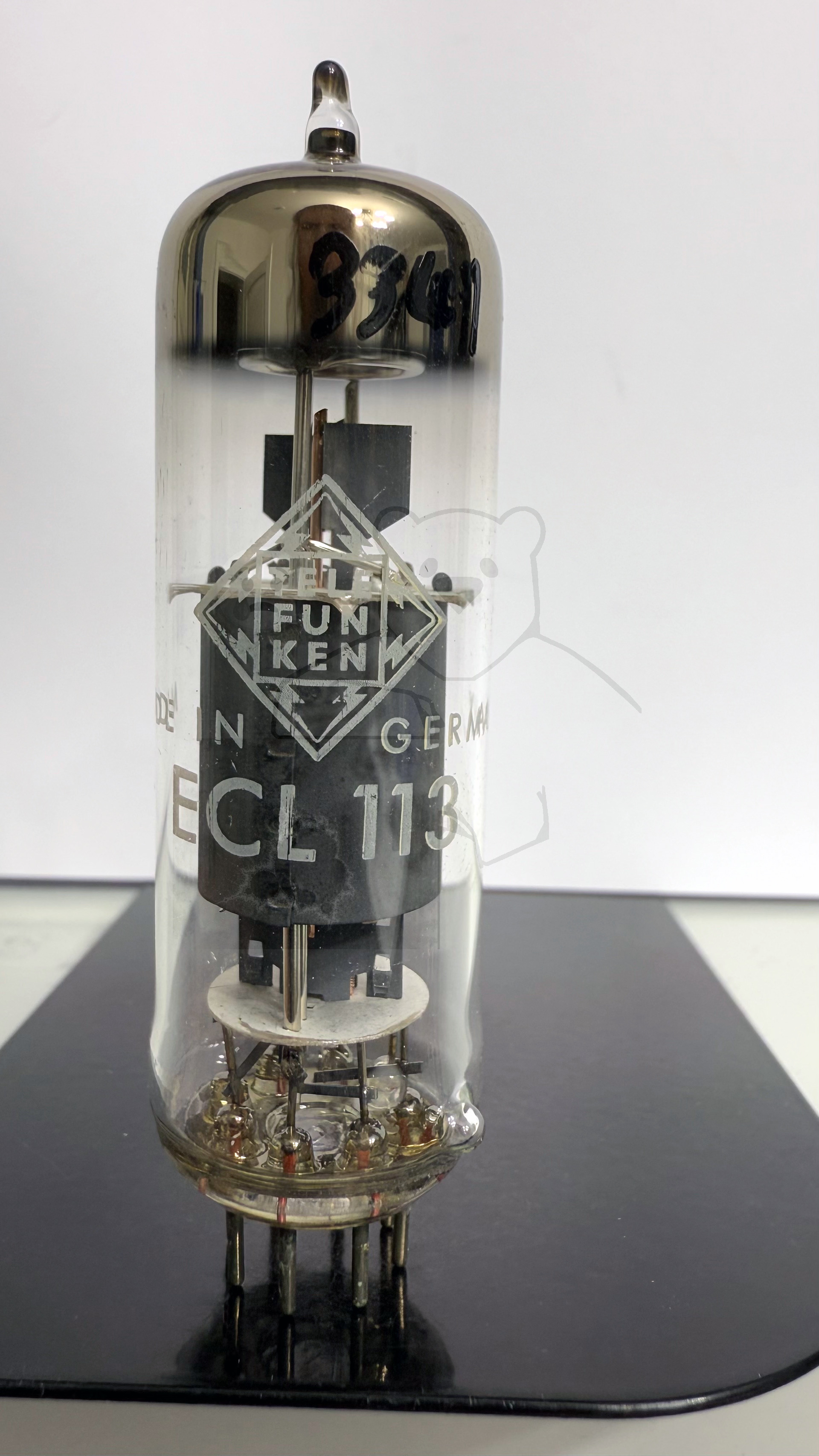

Röhre ECL113 #3341 Bild 1

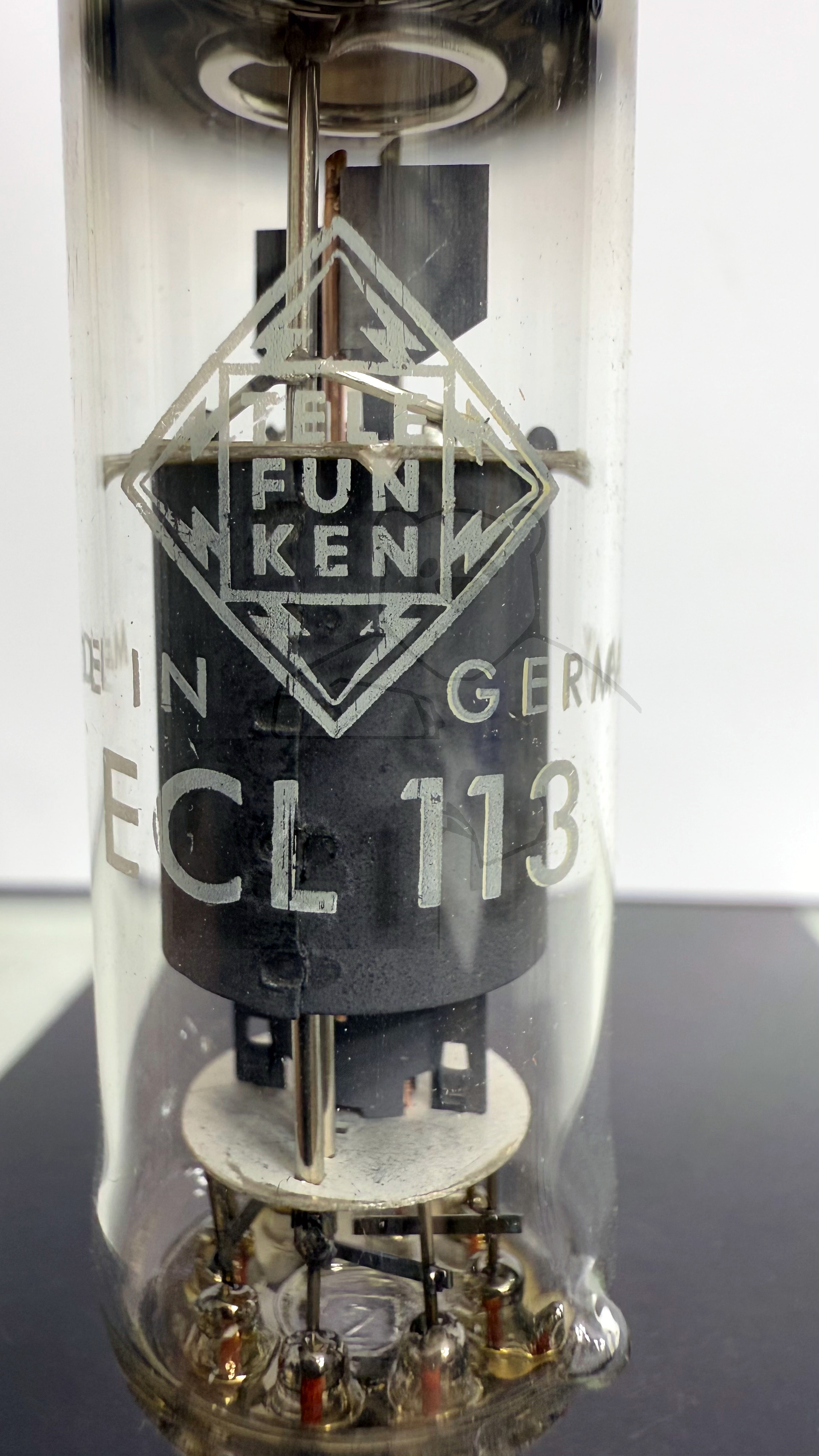

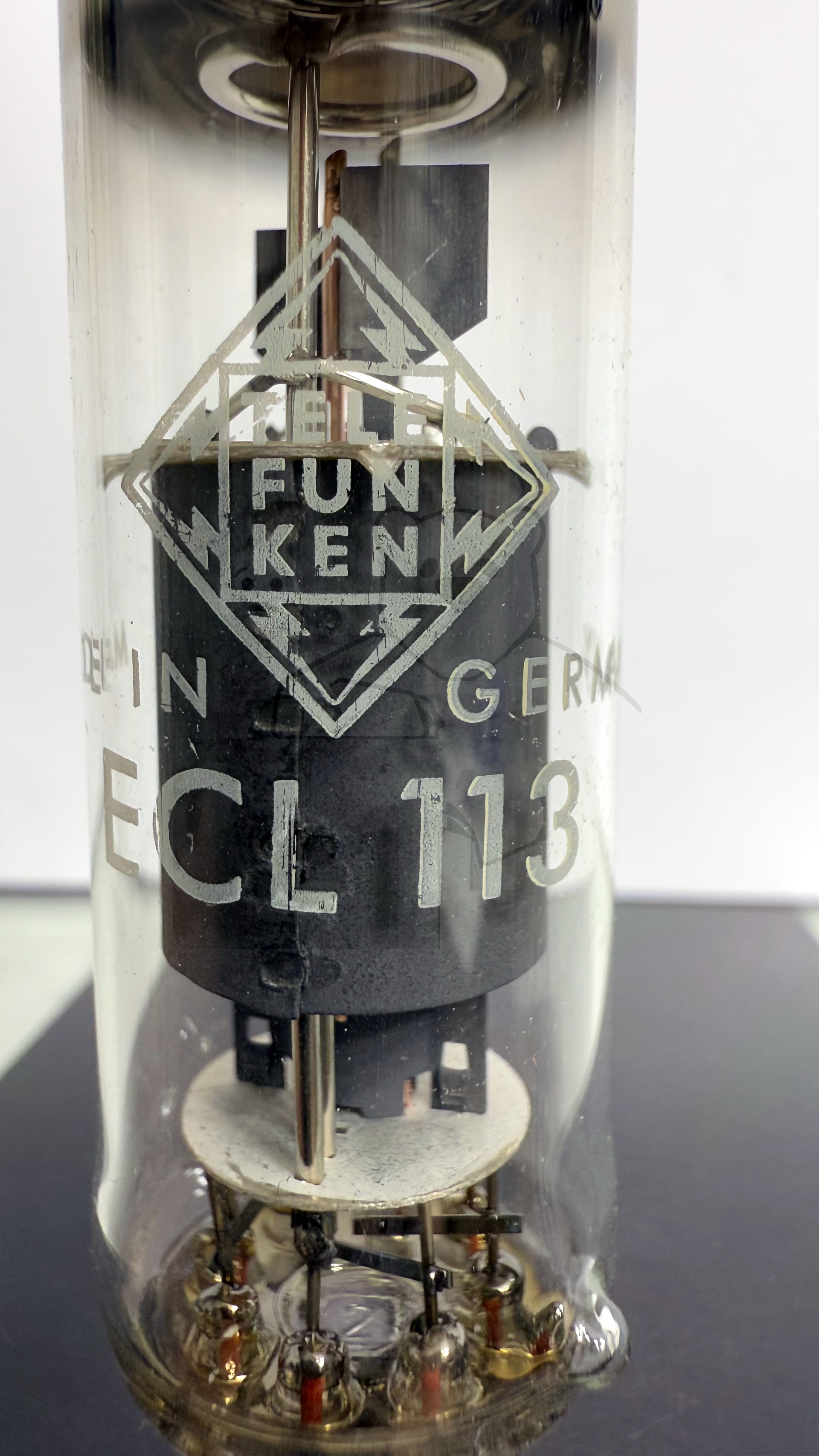

Röhre ECL113 #3341 Bild 2

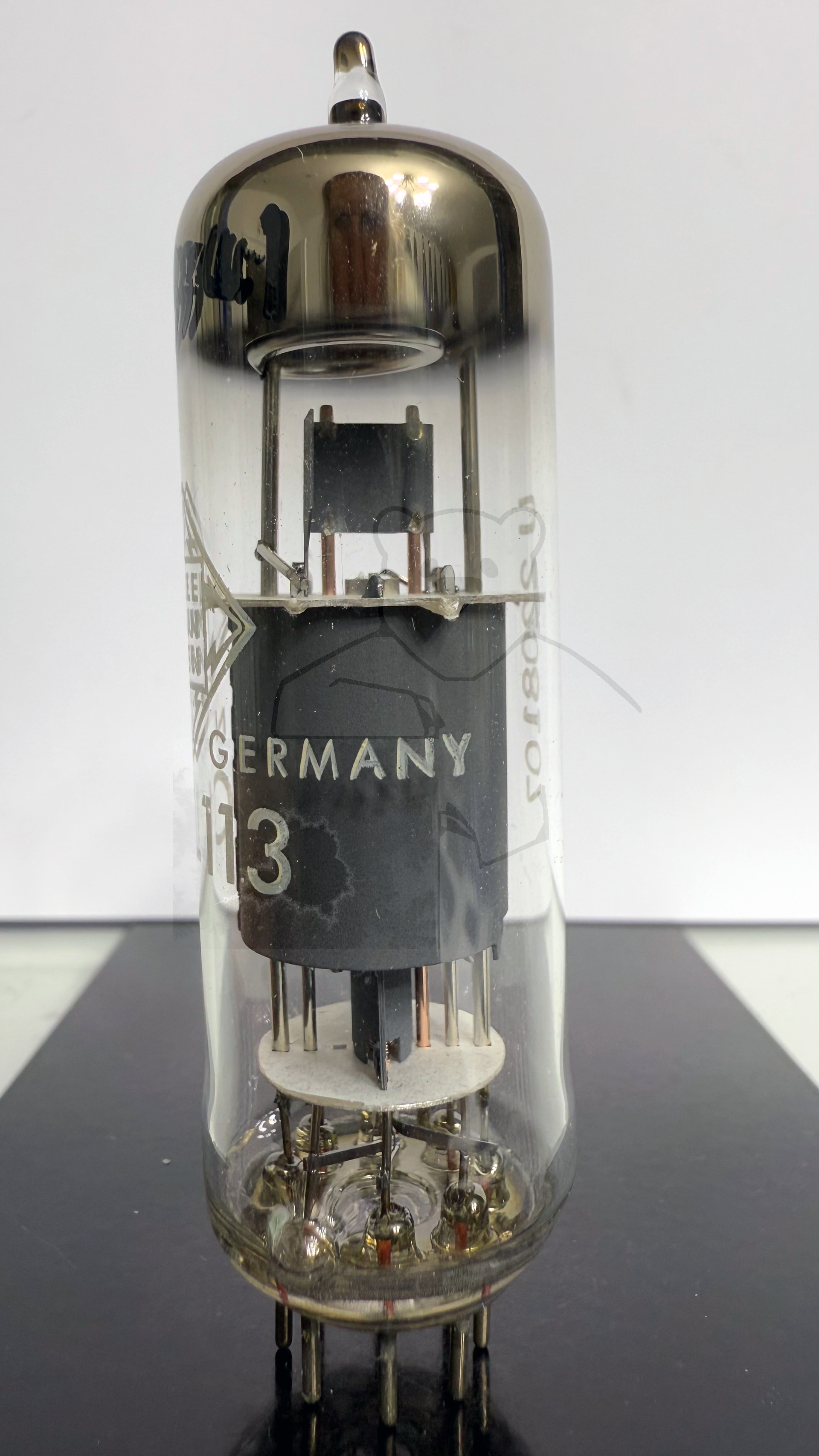

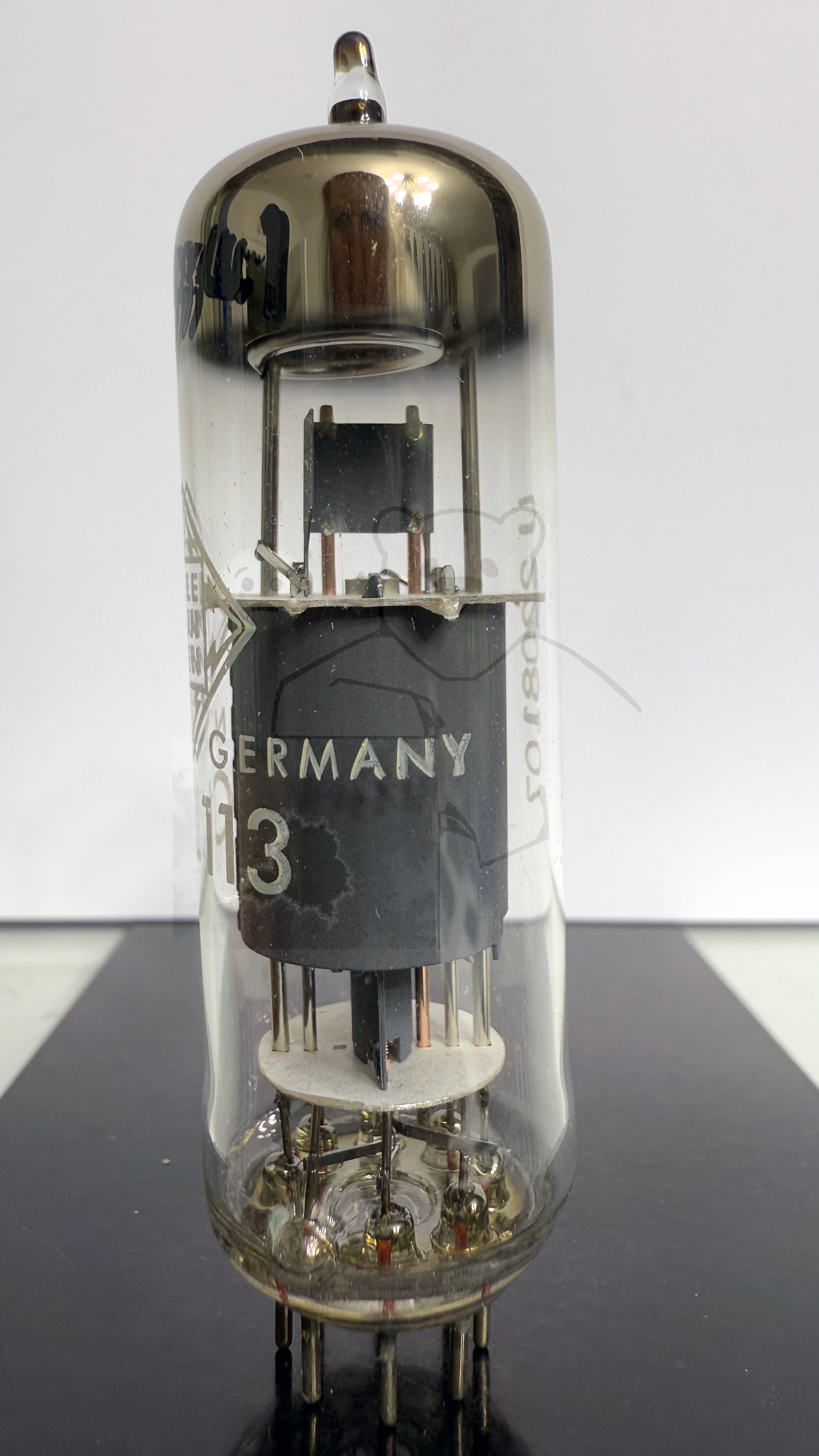

Röhre ECL113 #3341 Bild 3

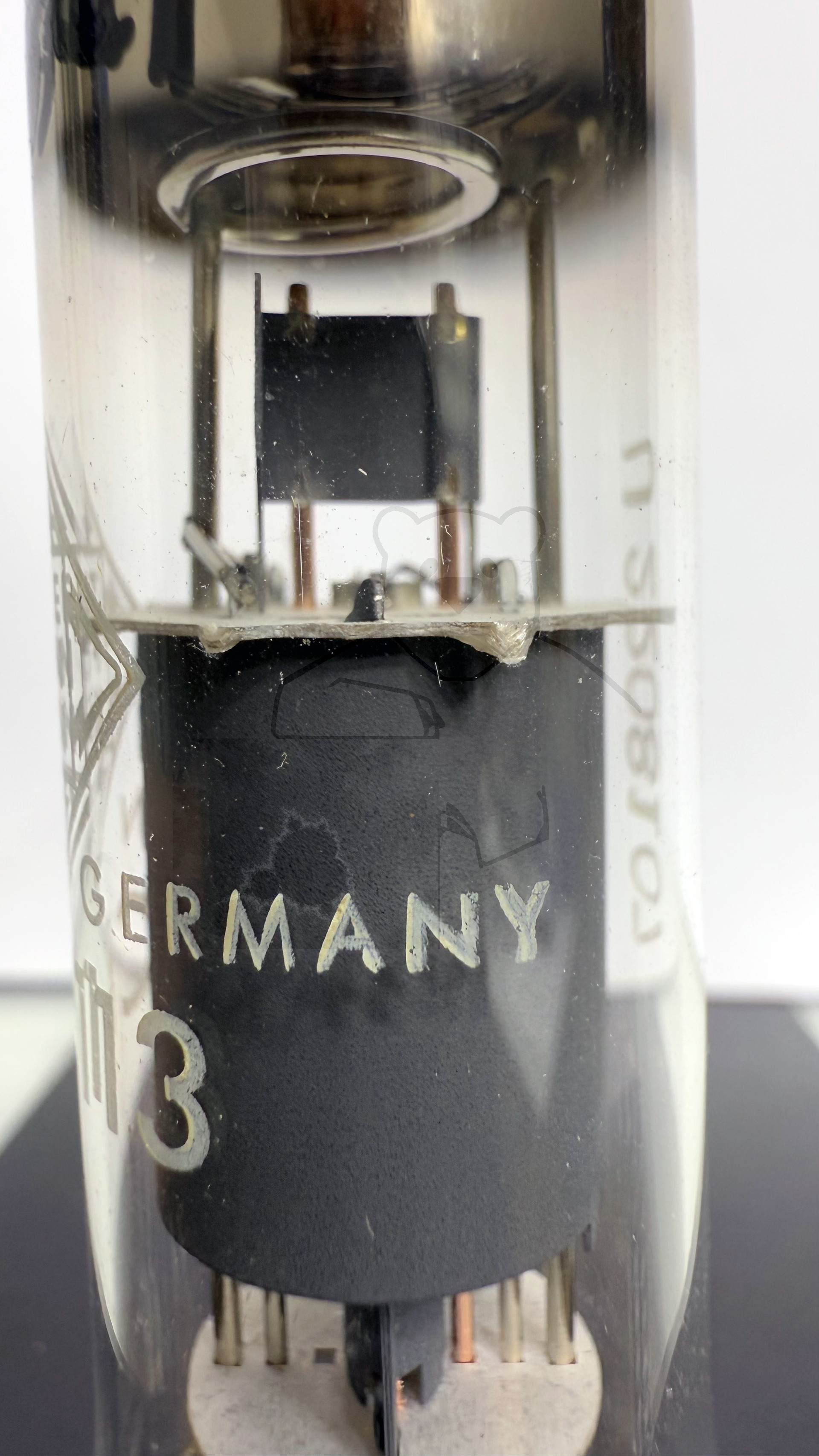

Röhre ECL113 #3341 Bild 4

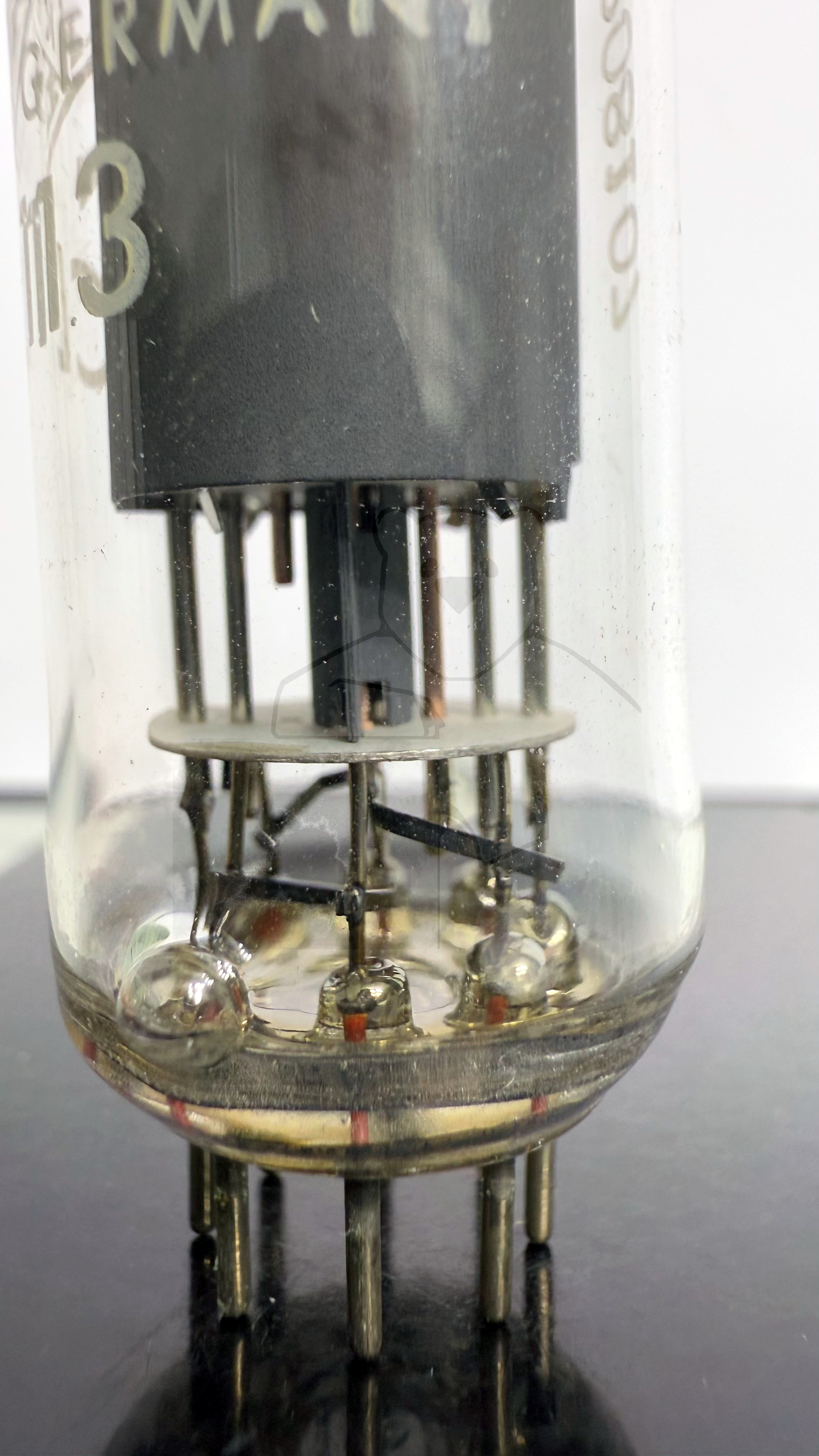

Röhre ECL113 #3341 Bild 5

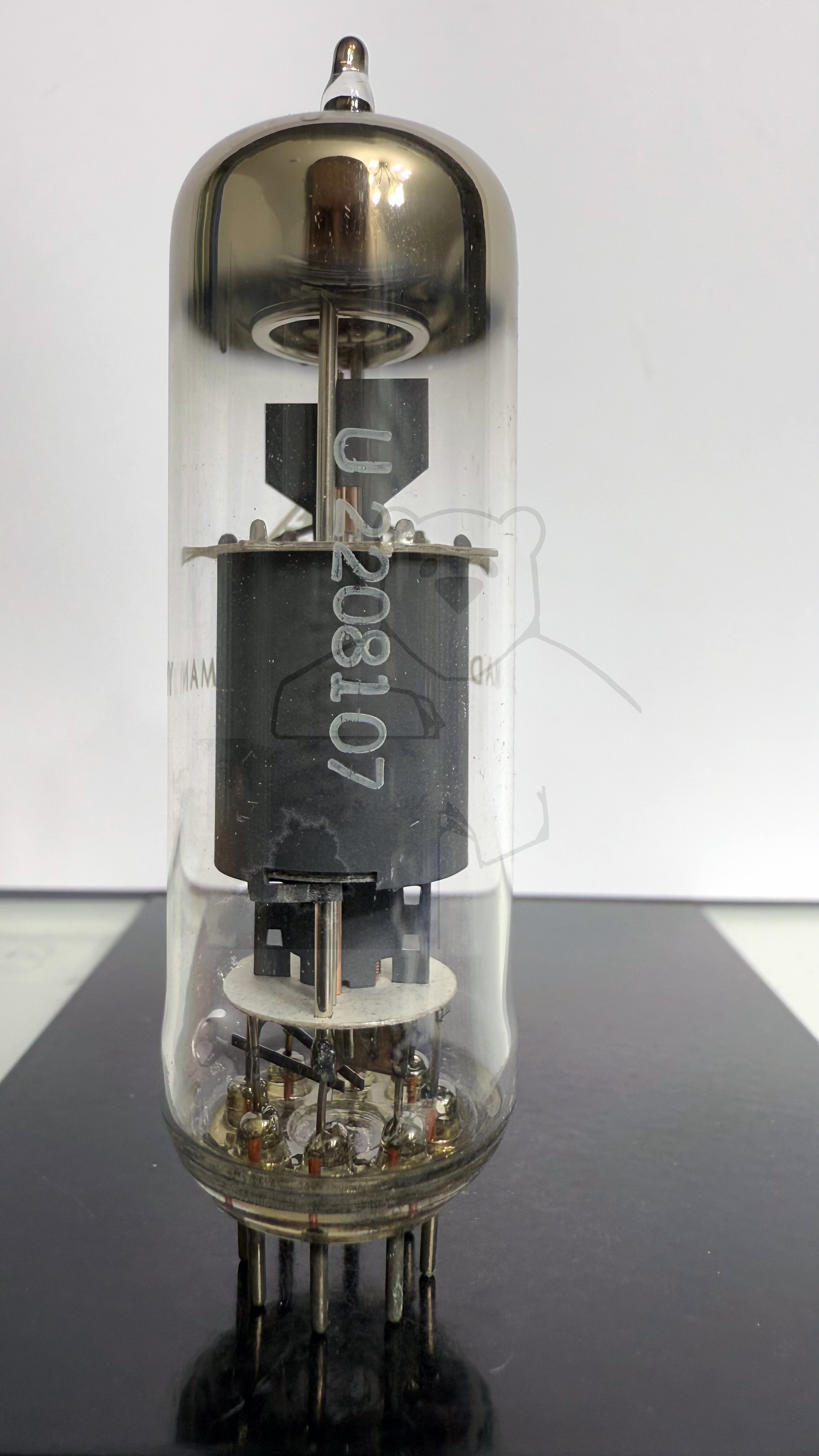

Röhre ECL113 #3341 Bild 6

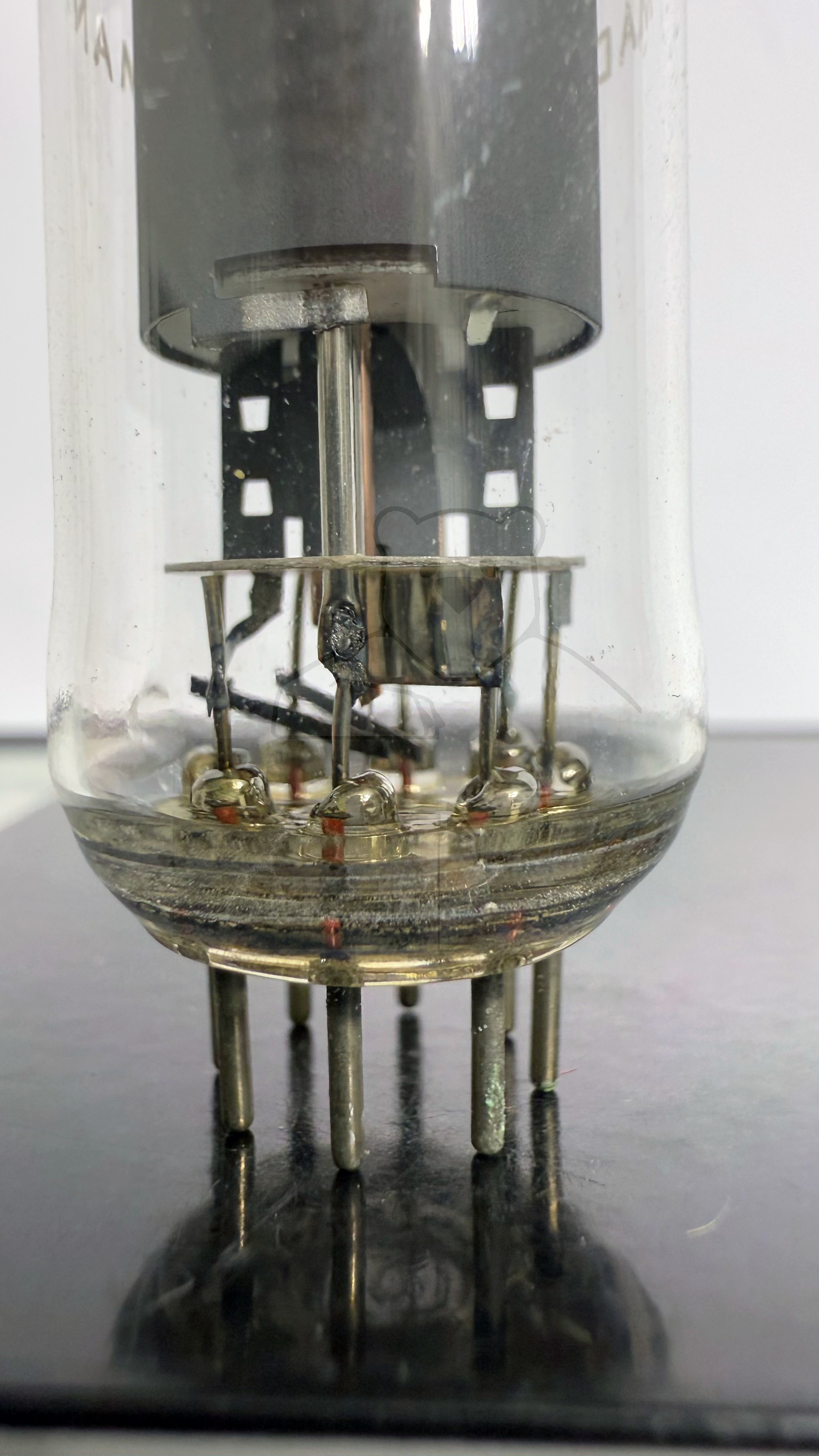

Röhre ECL113 #3341 Bild 7
Röhre ECL113 #3341 Verpackung Bild 1

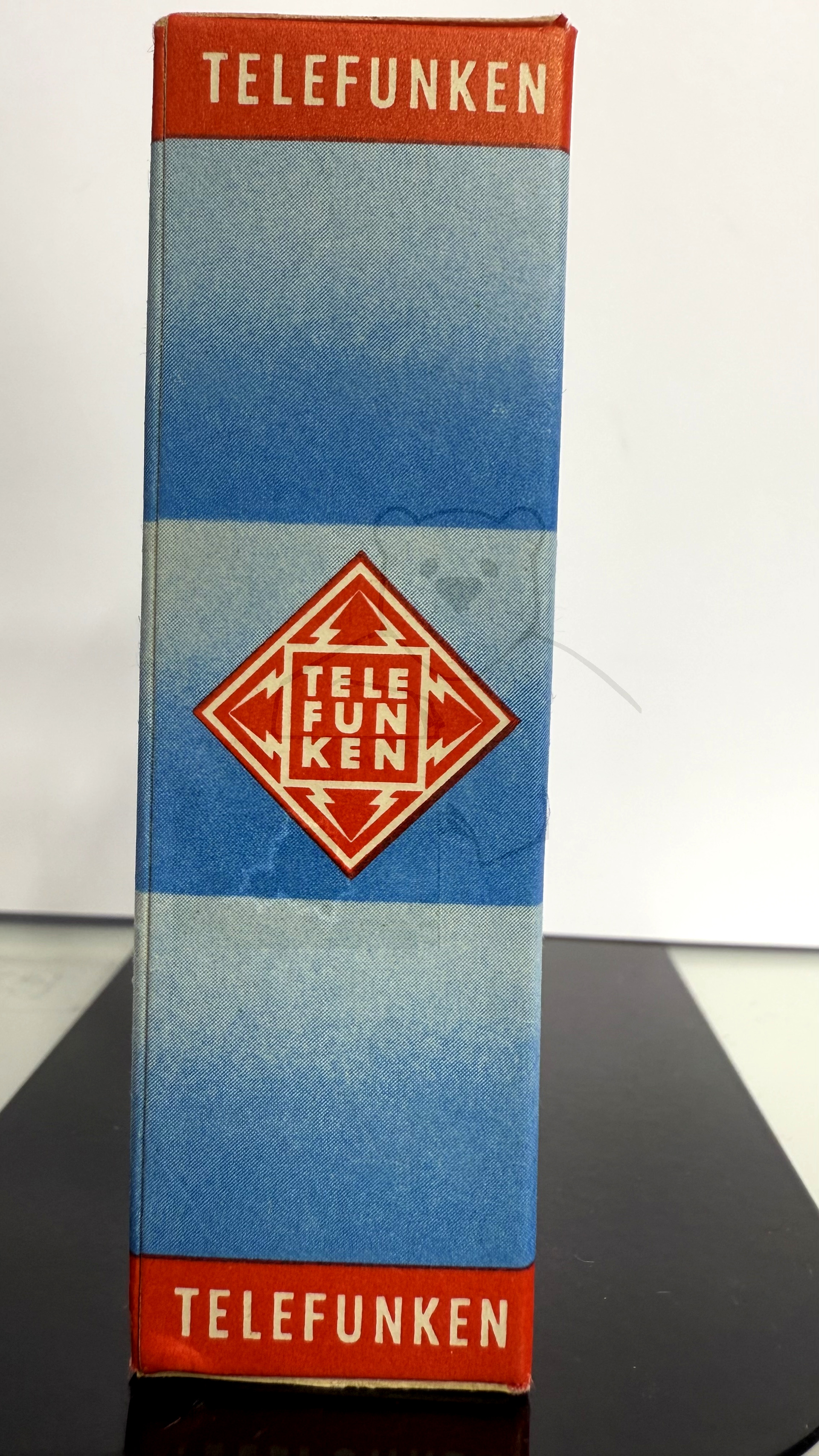

Röhre ECL113 #3341 Verpackung Bild 2
Röhre ECL113 #3341 Verpackung Bild 3
Röhre ECL113 #7249 Bild 1 - Vertrauliches Labormuster

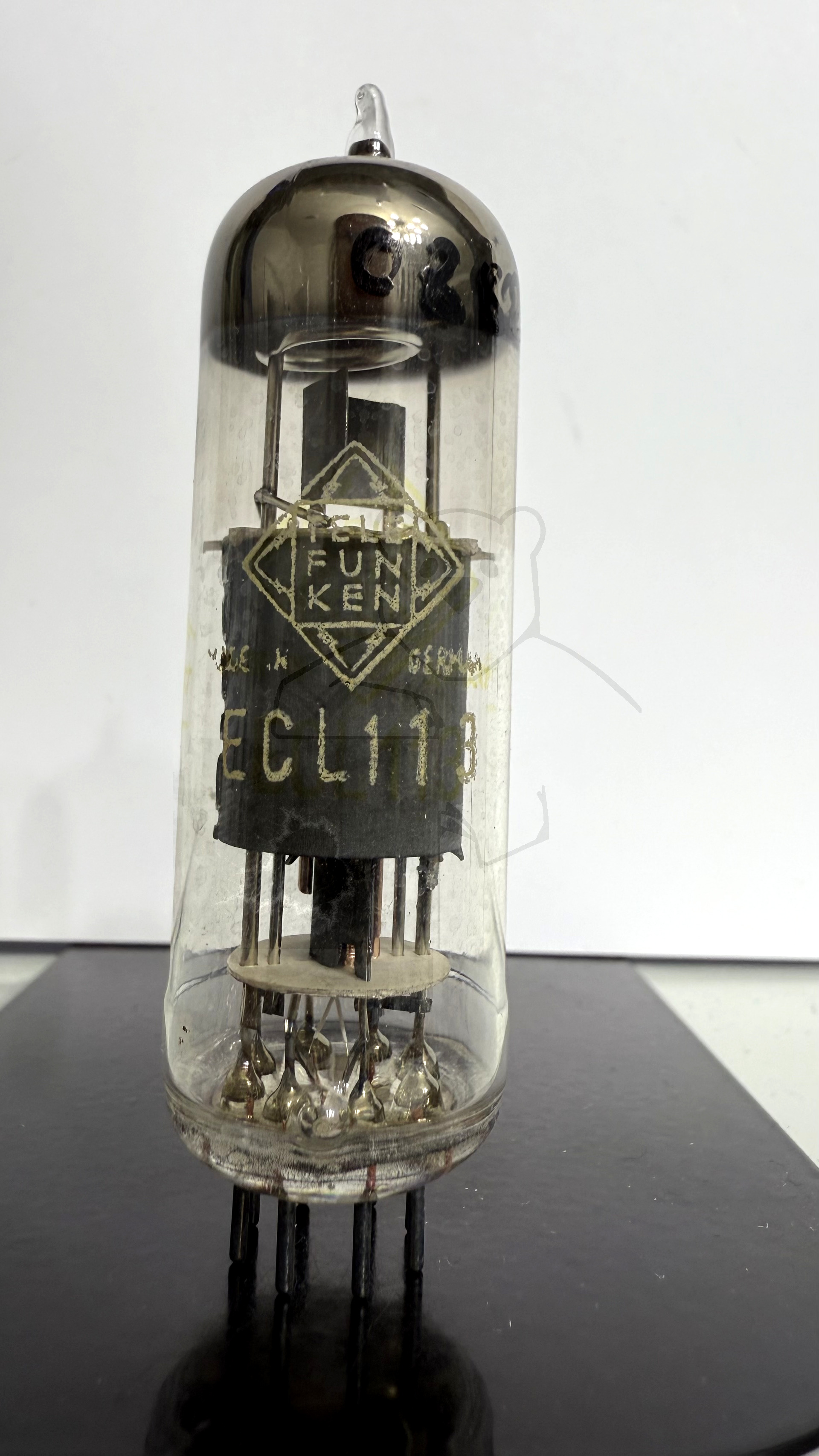

Röhre ECL113 #0882 Bild 1
Röhre ECL113 #7251 Bild 1

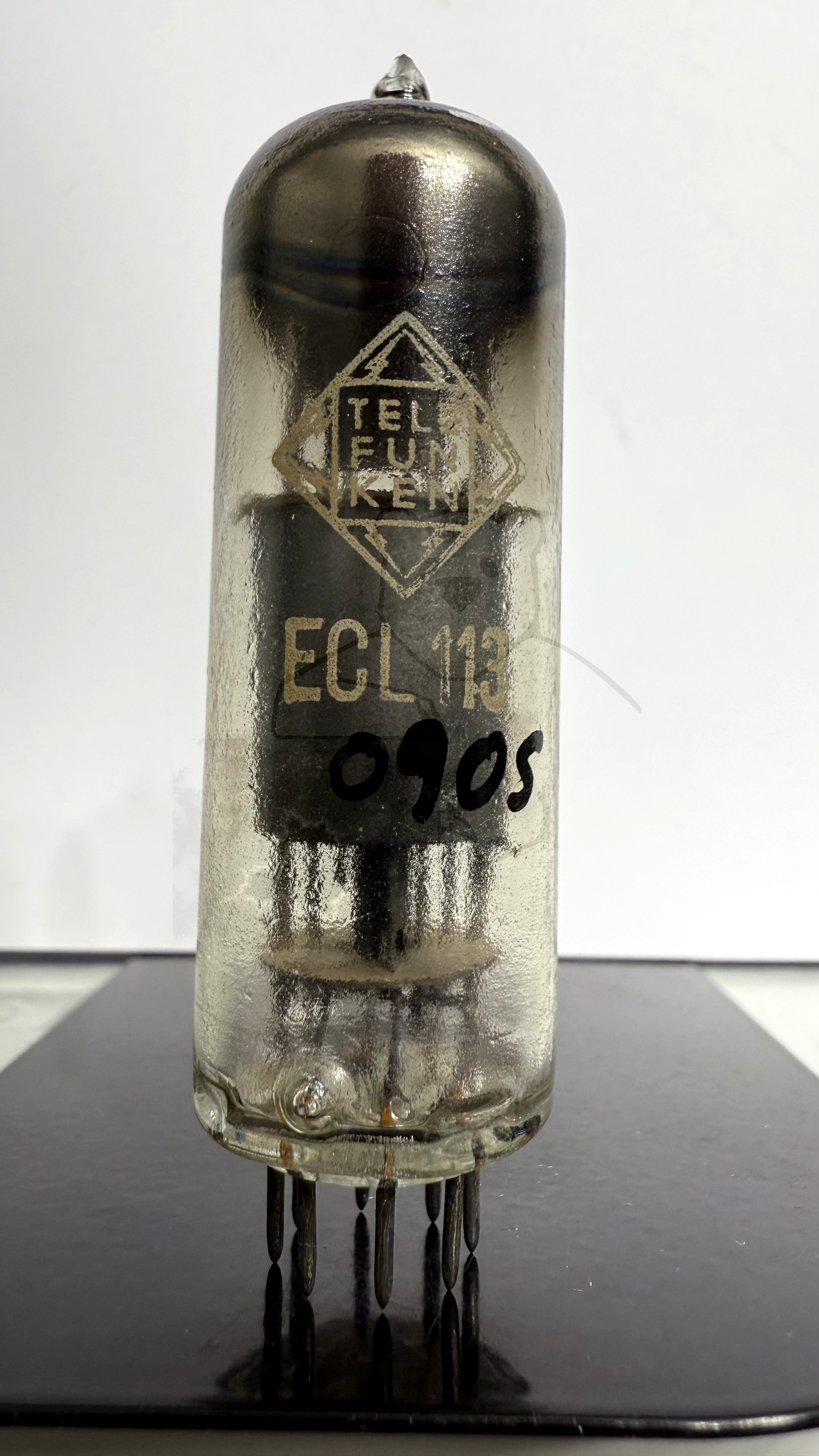

Röhre ECL113 #0905 Bild 1
🔎 Alle Röhren vom Typ ECL113 in der Sammlung
- → ECL113 Inventar: 00786 Hersteller: → Unbekannter Hersteller
- → ECL113 Inventar: 00871 Hersteller: → Telefunken
- → ECL113 Inventar: 00882 Hersteller: → Telefunken
- → ECL113 Inventar: 00905 Hersteller: → Telefunken
- → ECL113 Inventar: 00906 Hersteller: → Telefunken
- → ECL113 Inventar: 03337 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 03338 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 03339 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 03340 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 03341 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 04369 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 05351 Hersteller: → Telefunken
- → ECL113 Inventar: 05437 Hersteller: → Telefunken
- → ECL113 Inventar: 05959 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 05964 Hersteller: → Telefunken
- → ECL113 Inventar: 07249 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 07250 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL113 Inventar: 07251 Hersteller: → Telefunken
