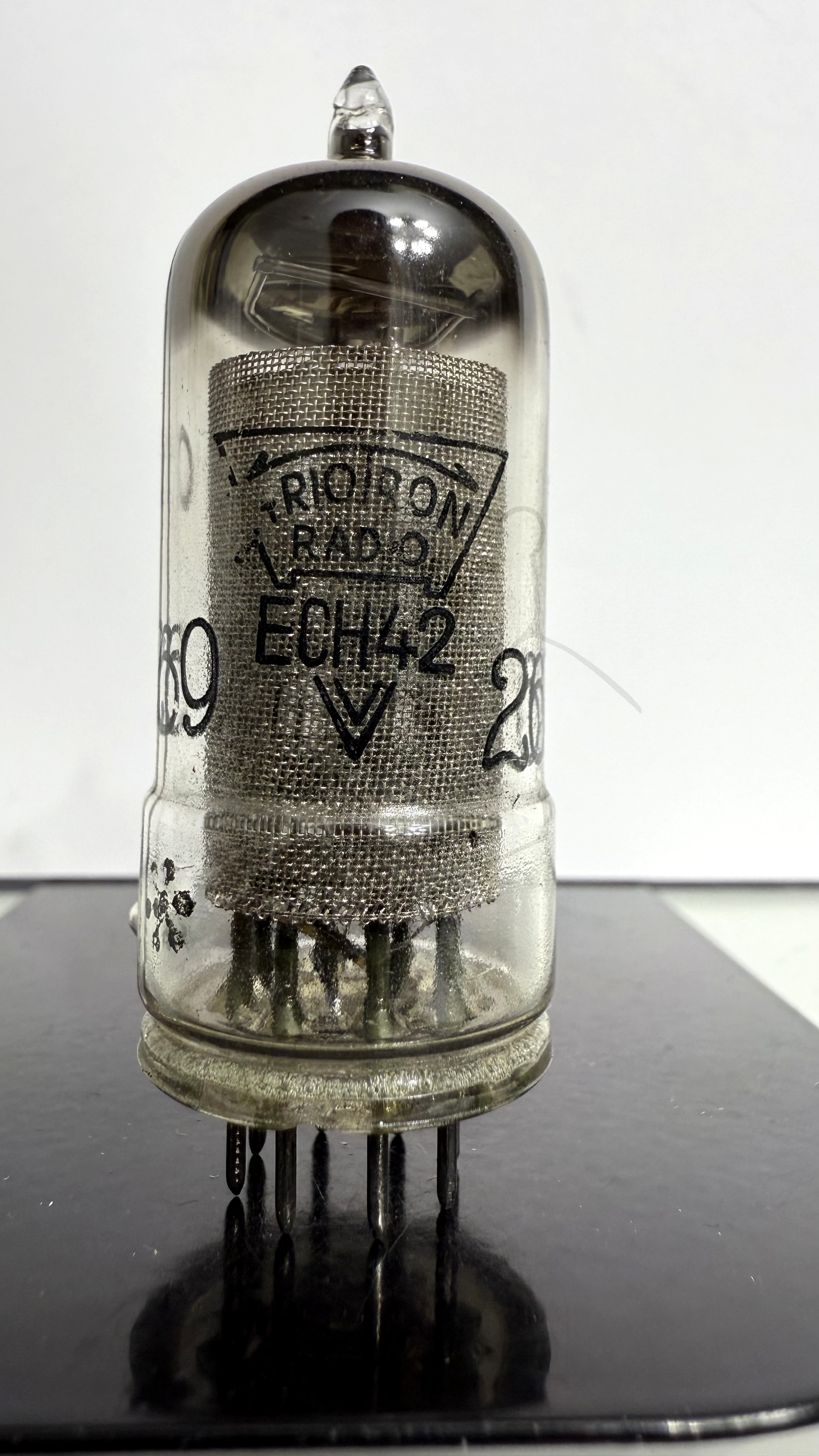

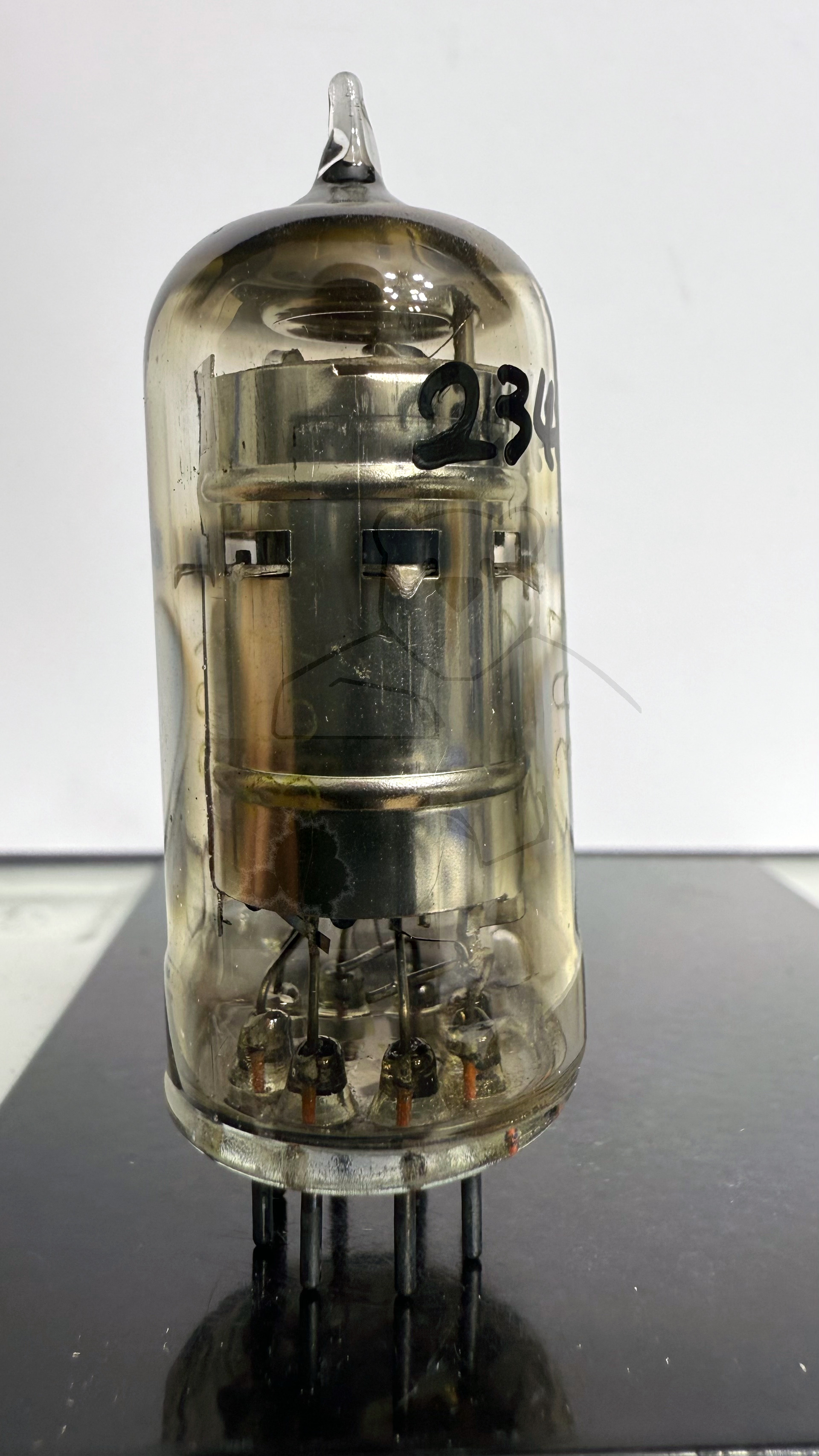

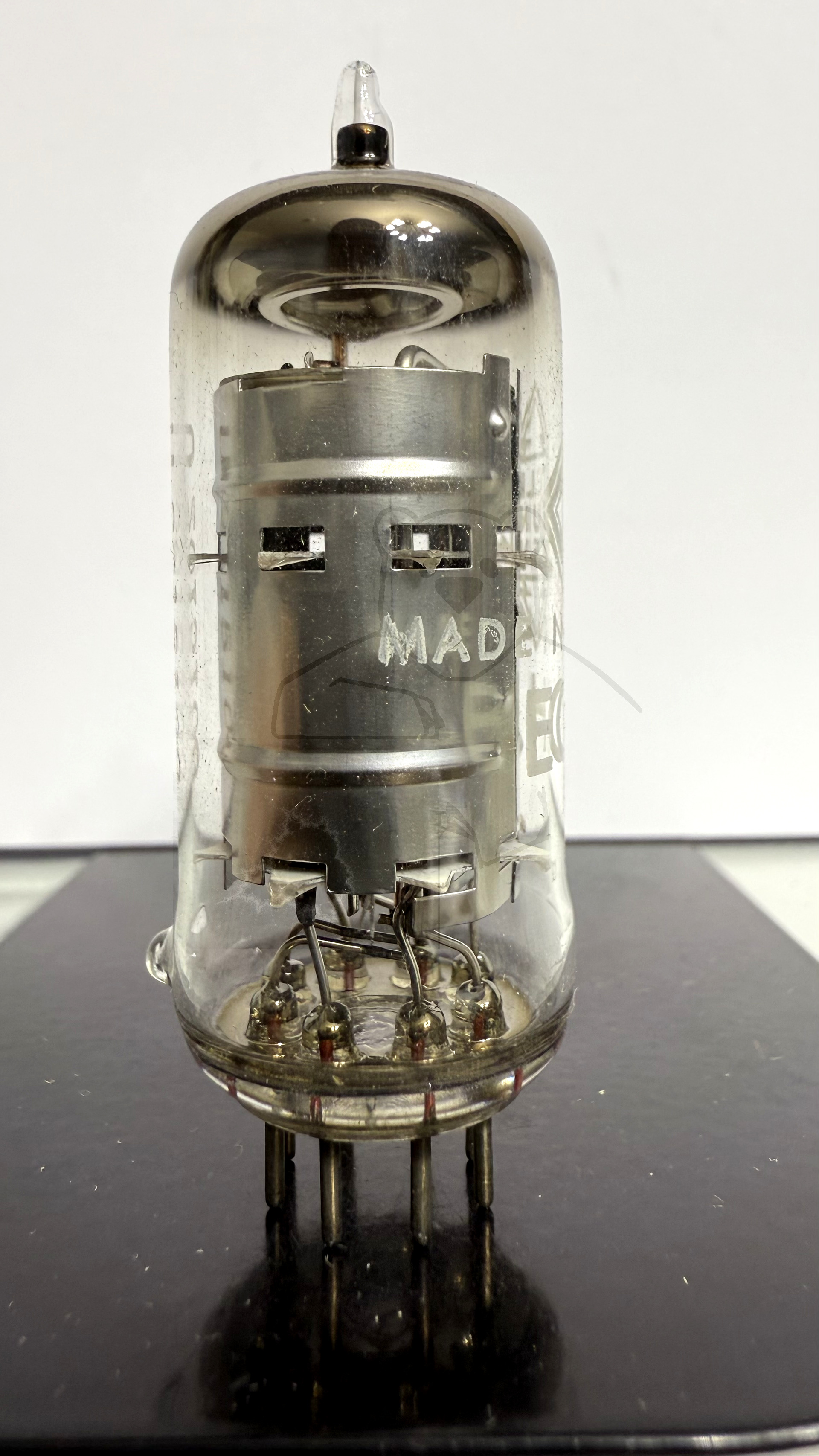

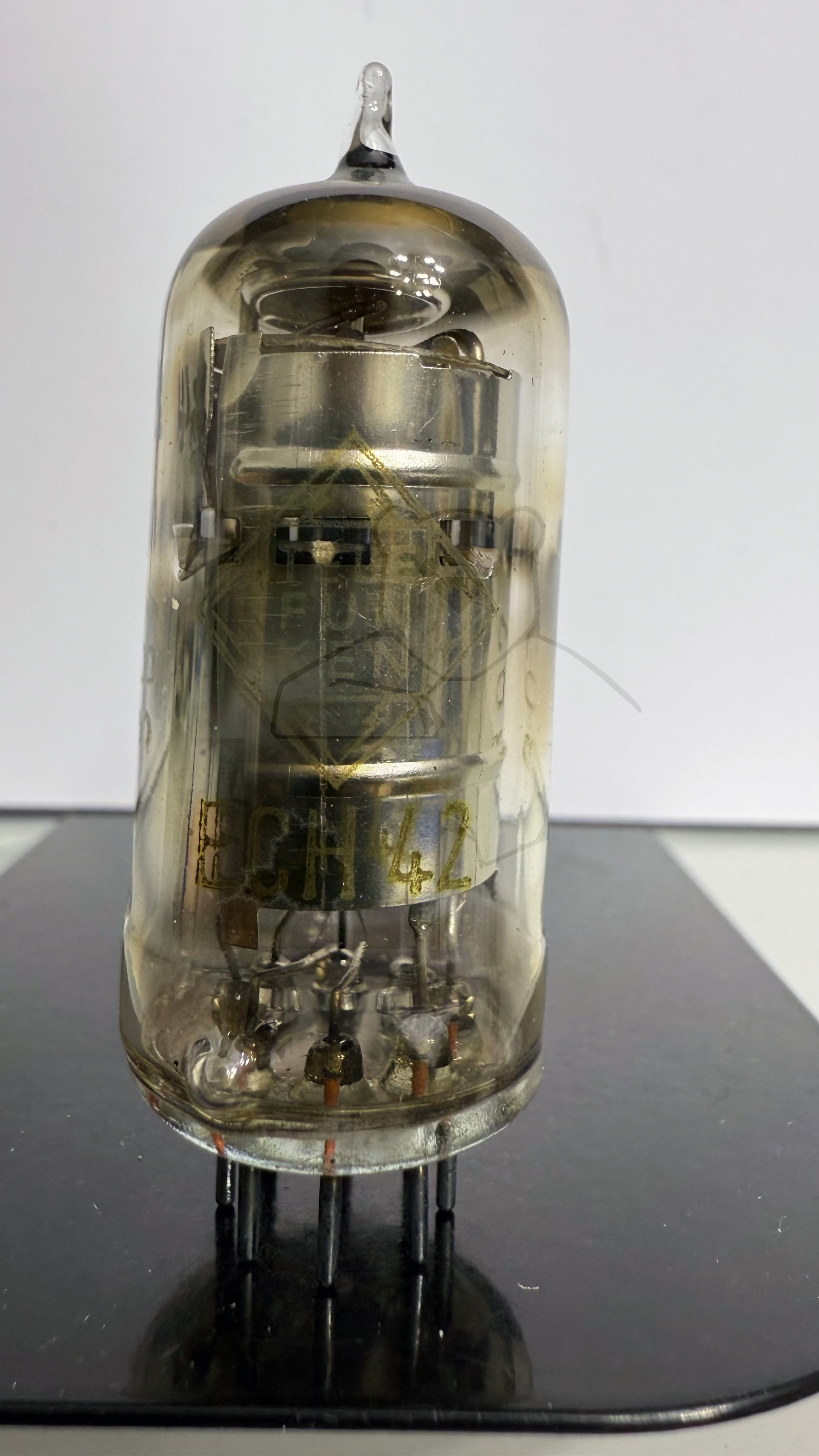

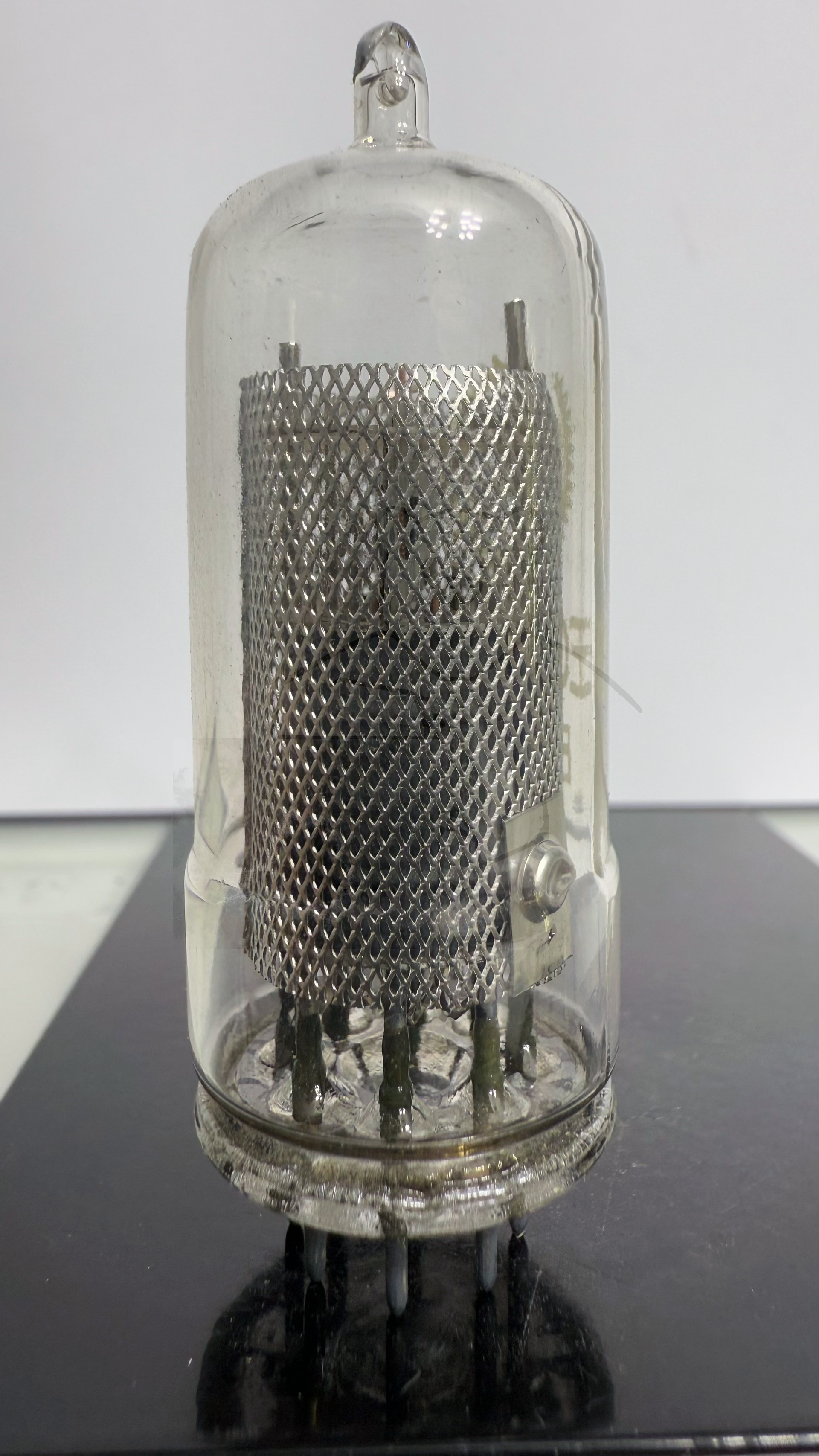

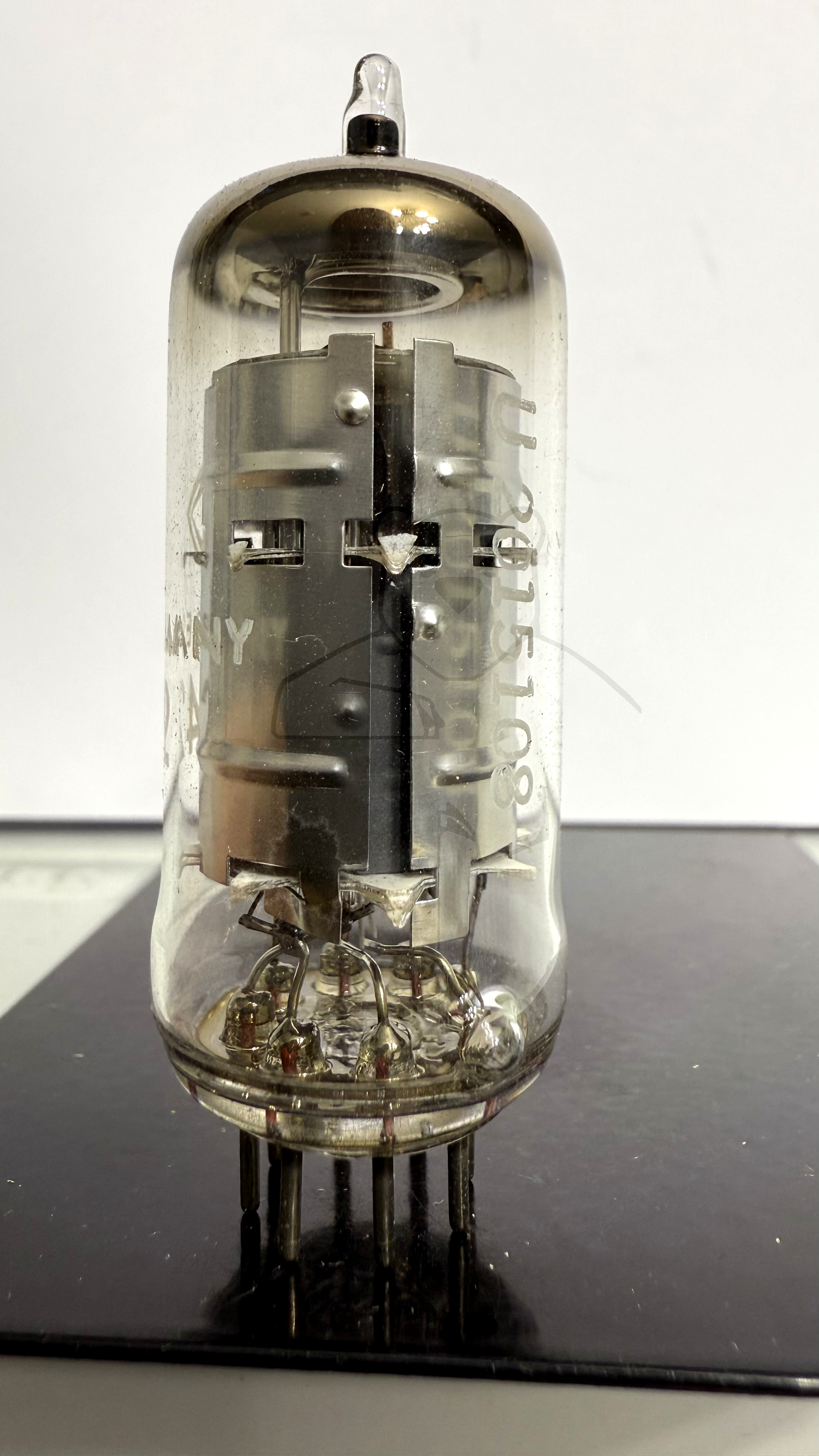

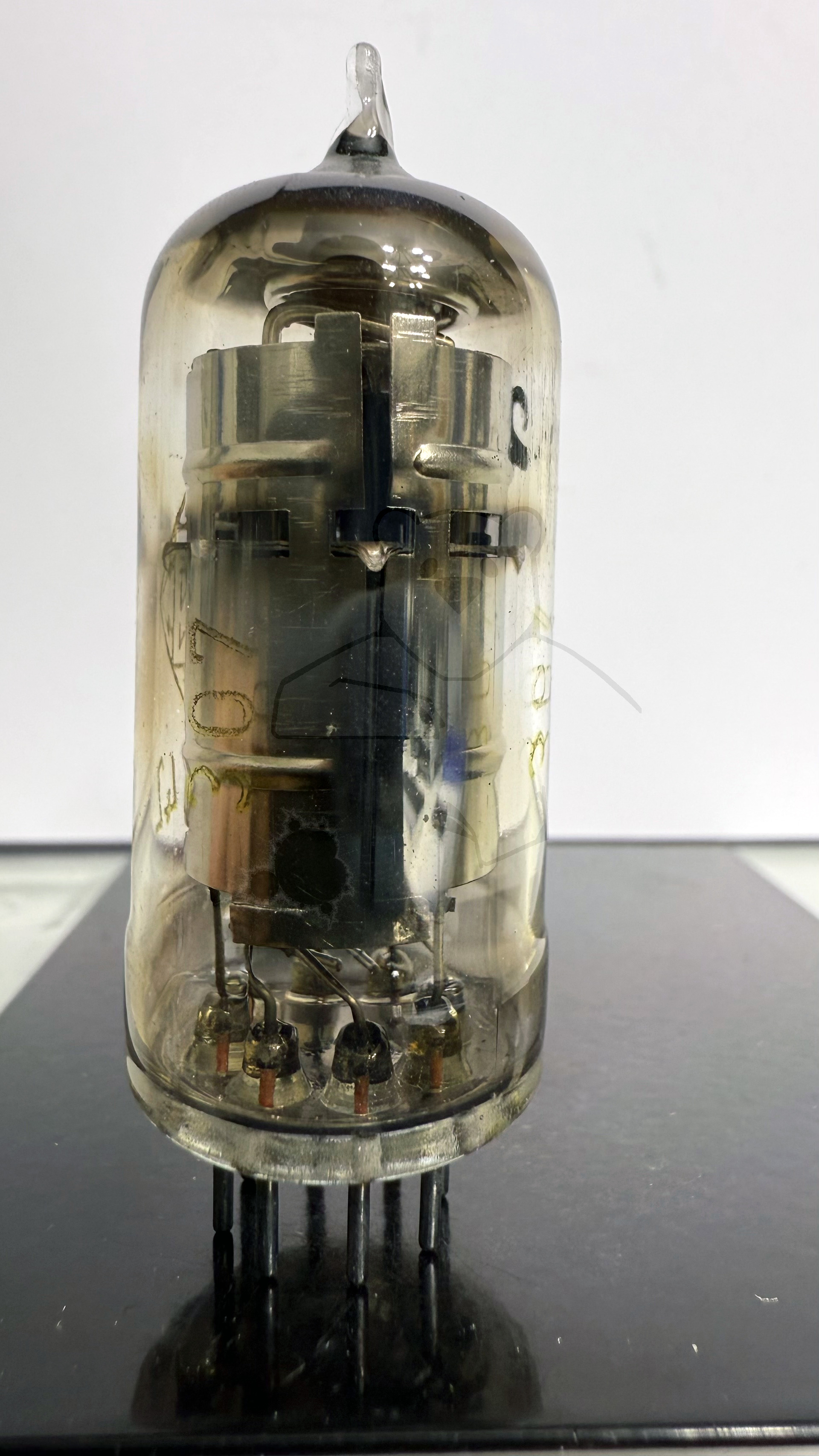

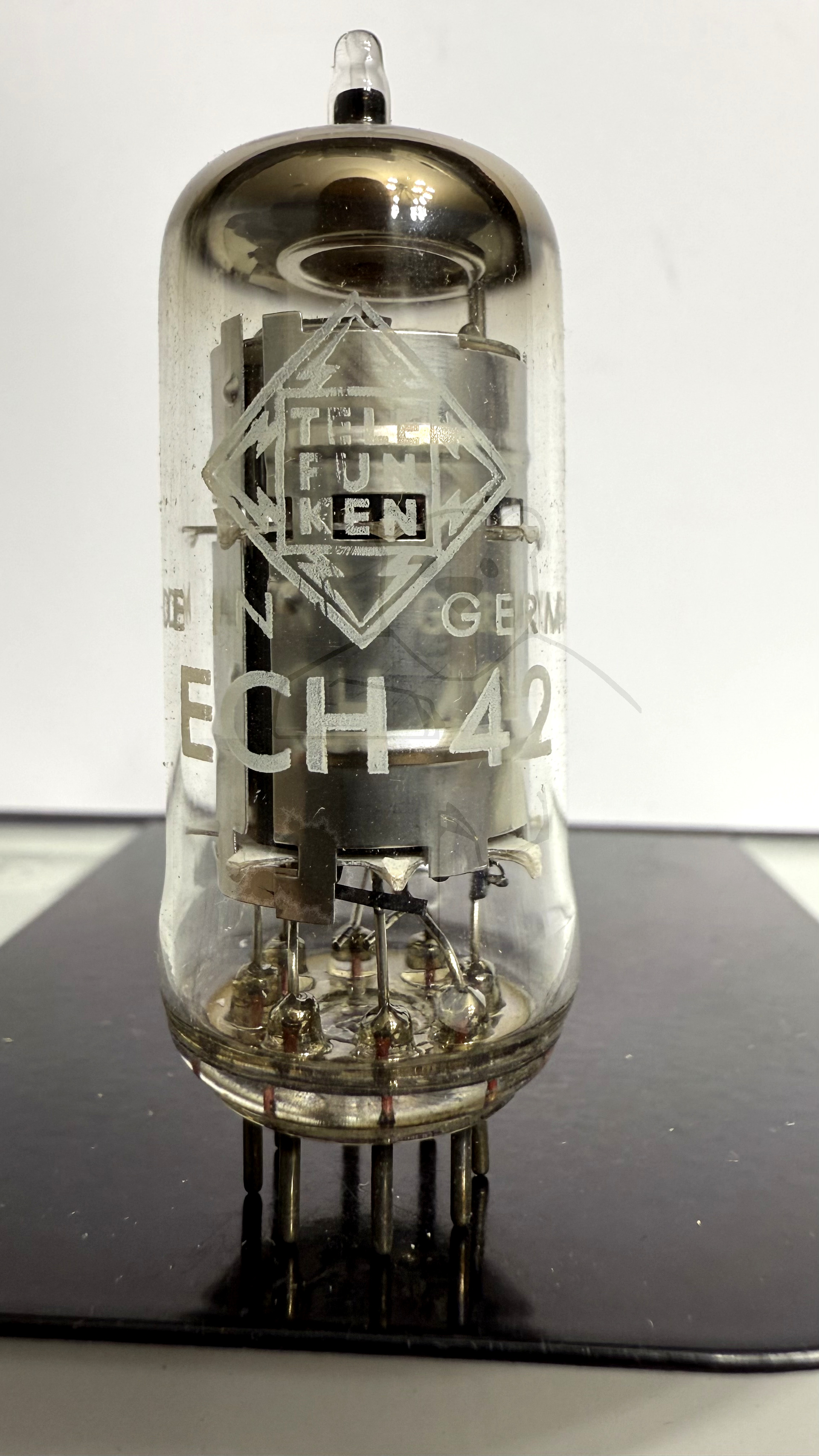

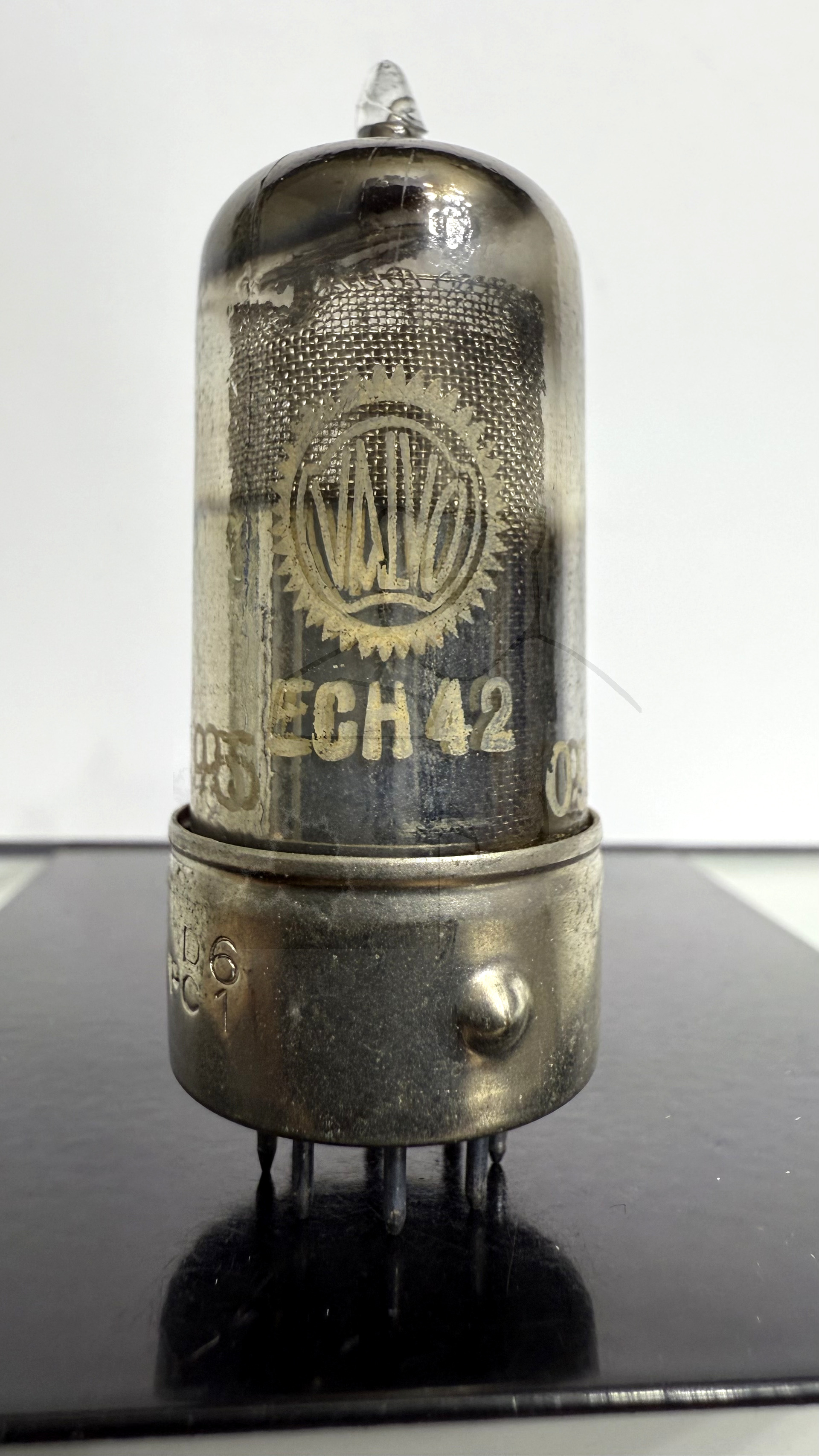

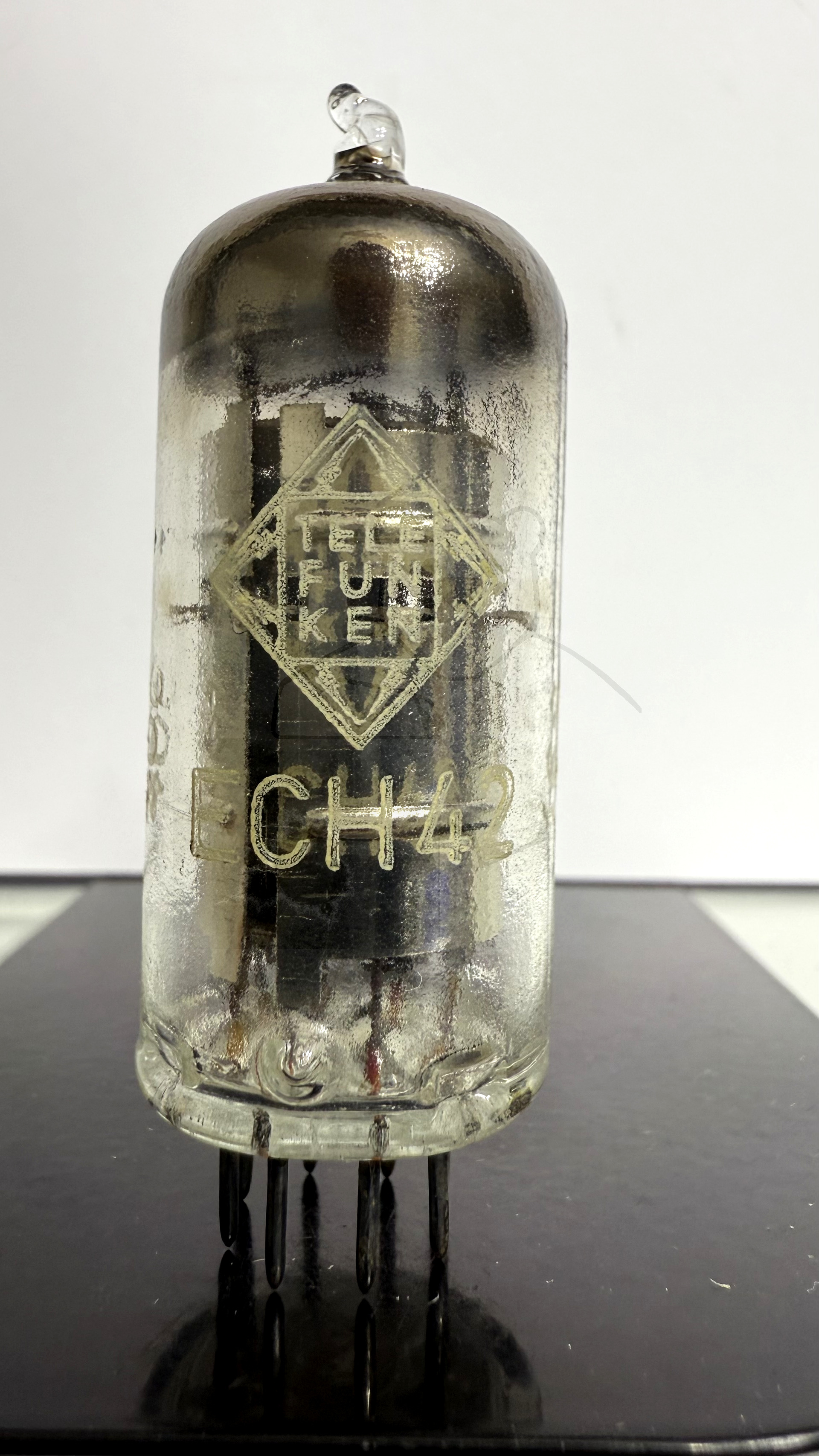

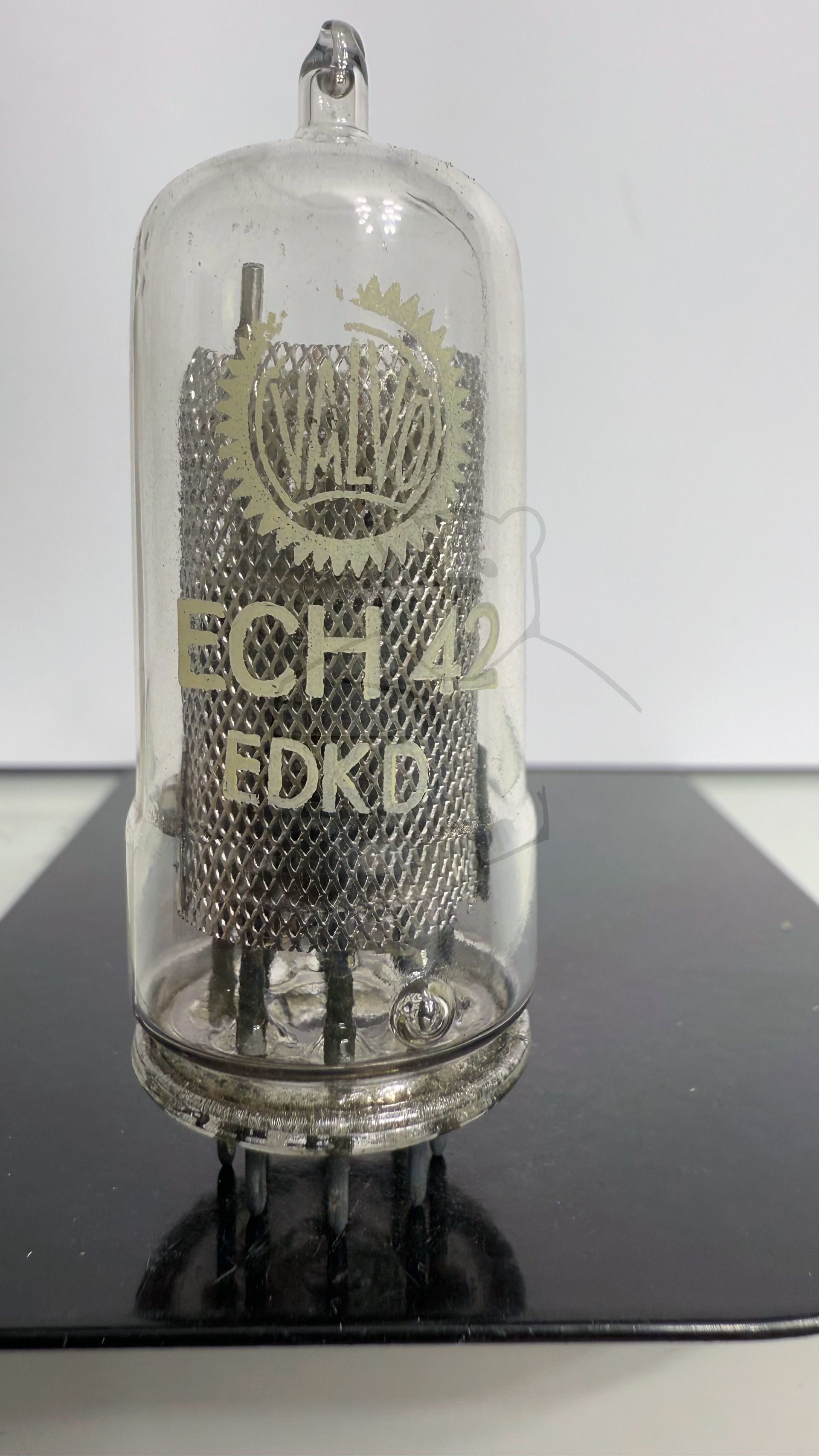

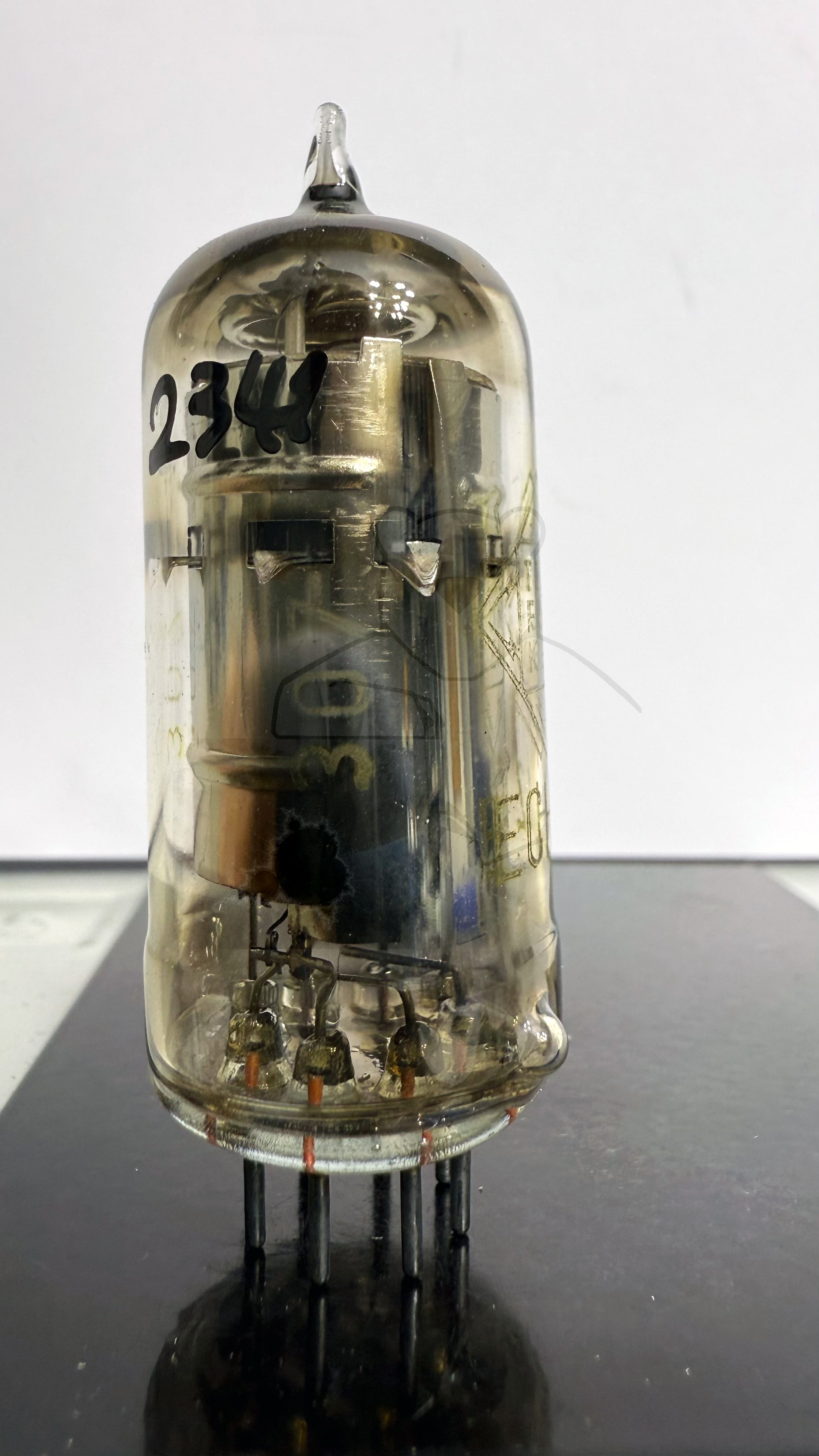

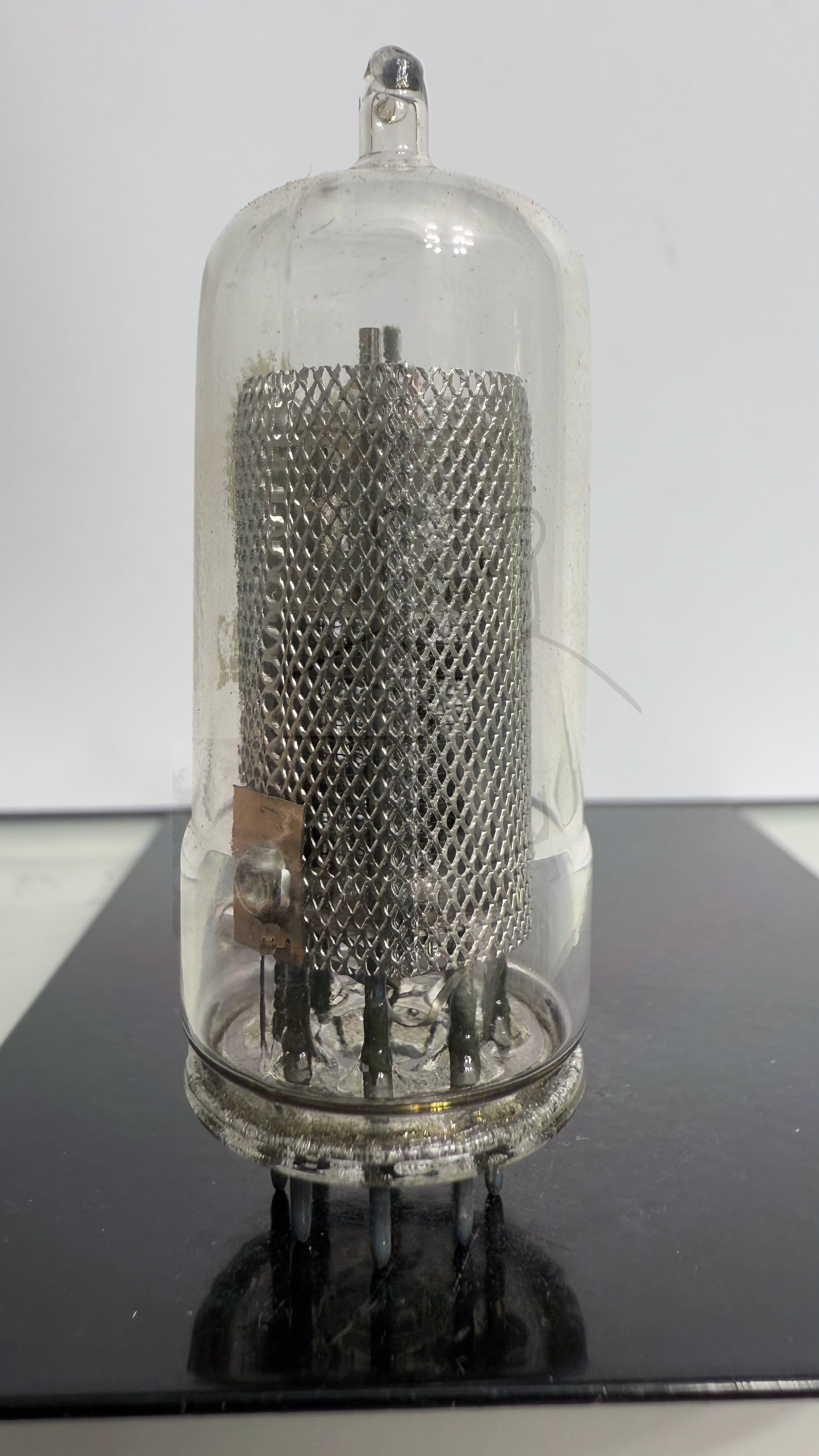

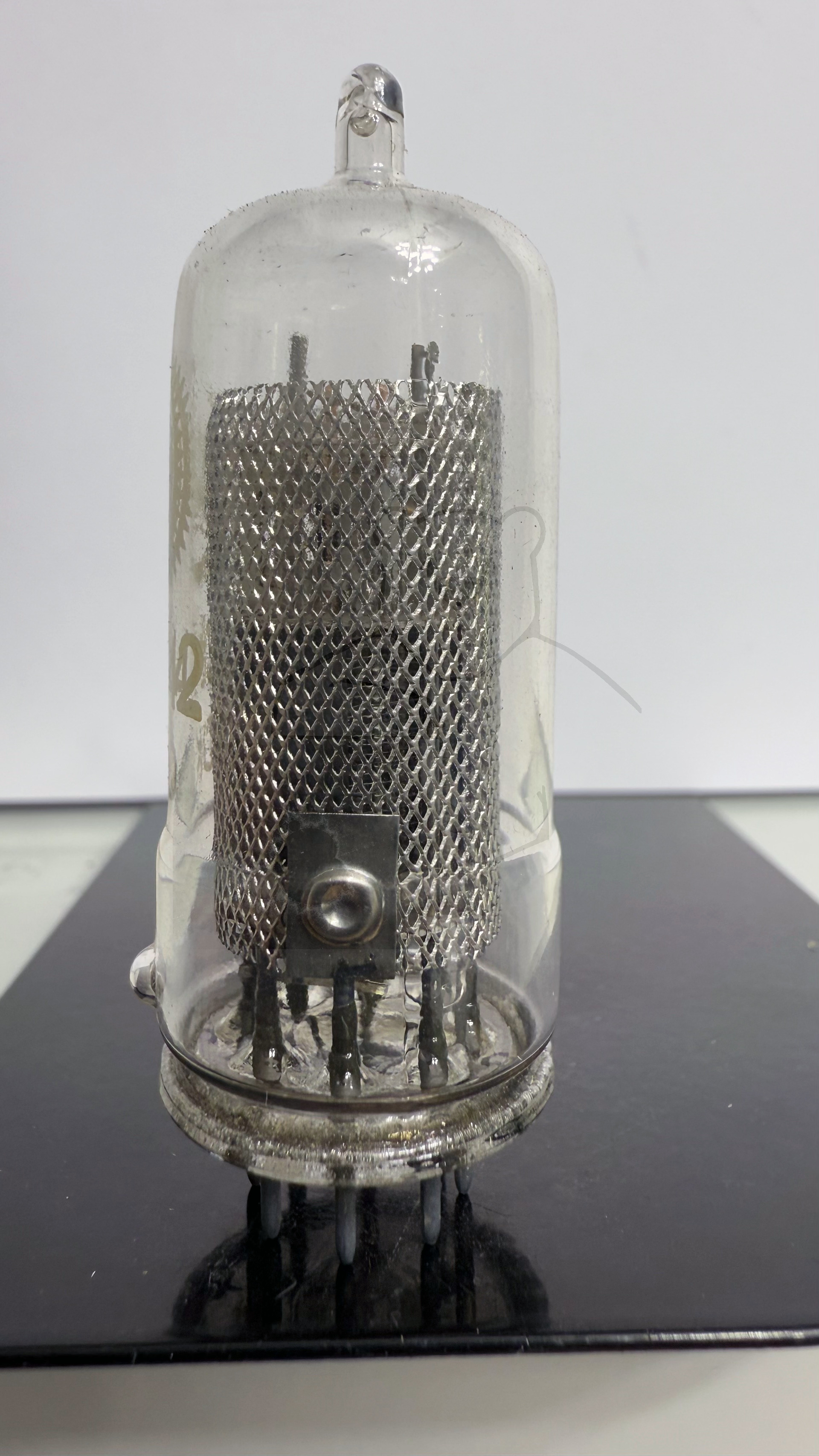

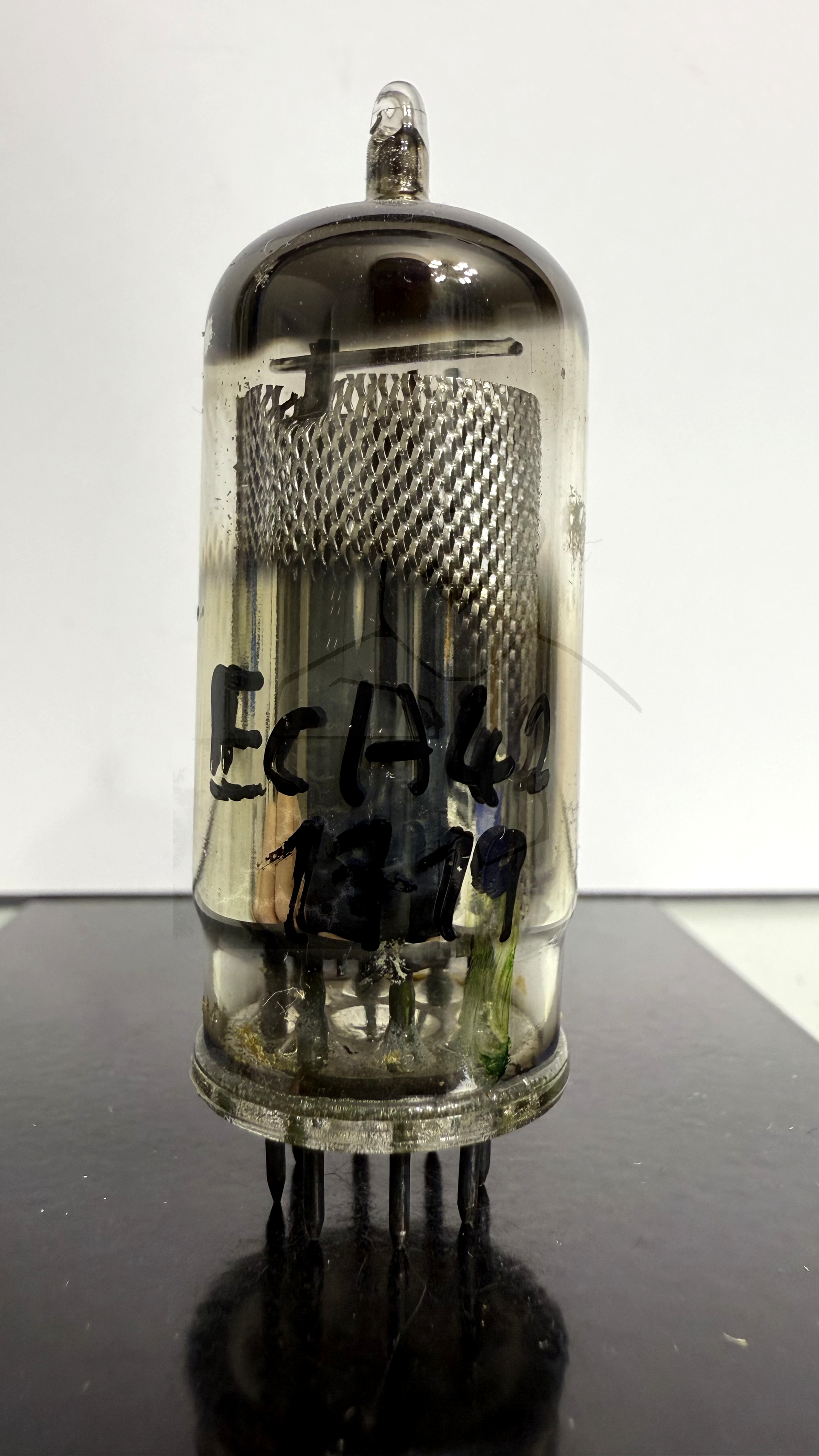

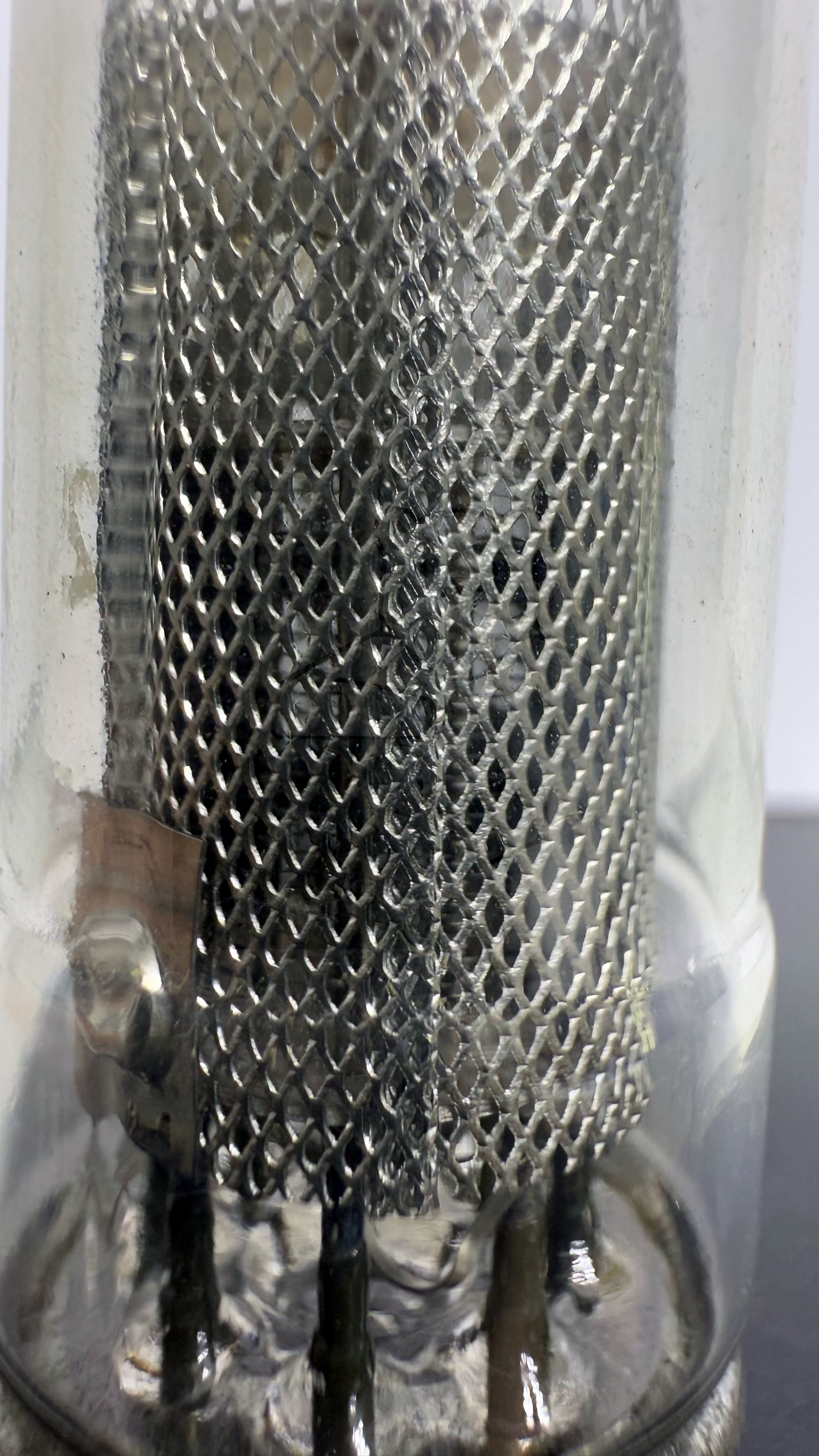

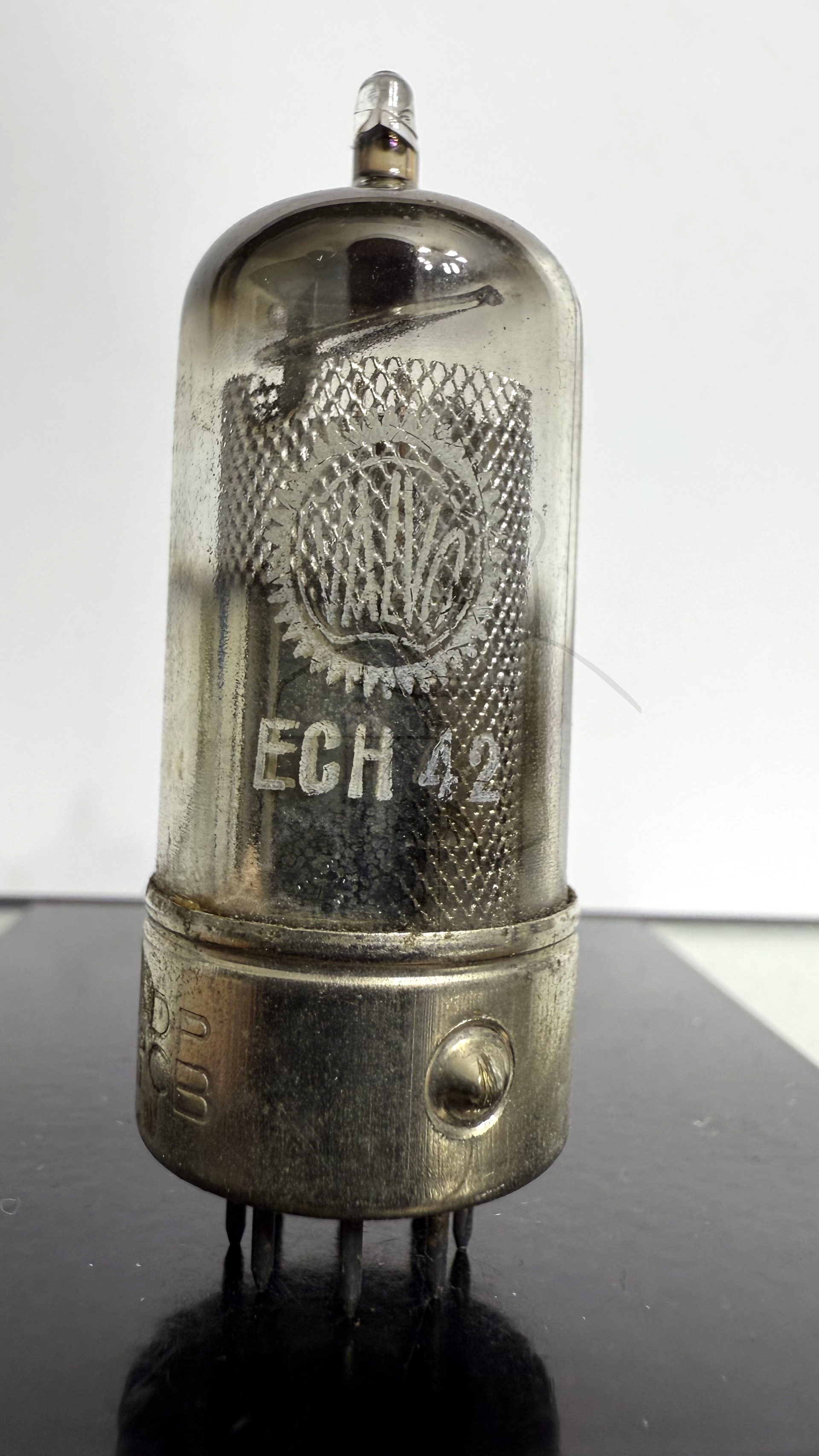

Daten und Bilder der Röhre: ECH42

🔎 Beschreibung der Röhre: ECH42

Name	ECH42
Vergleichsname	6CU7
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,23
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2016 02:55:55

🔎 Beschreibung der Systeme für die Röhre: ECH42

	System 1	System 2
Kathode	7	7
Gitter 1	4	6
Gitter 2		5
Gitter 3		4
Gitter 4		5
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

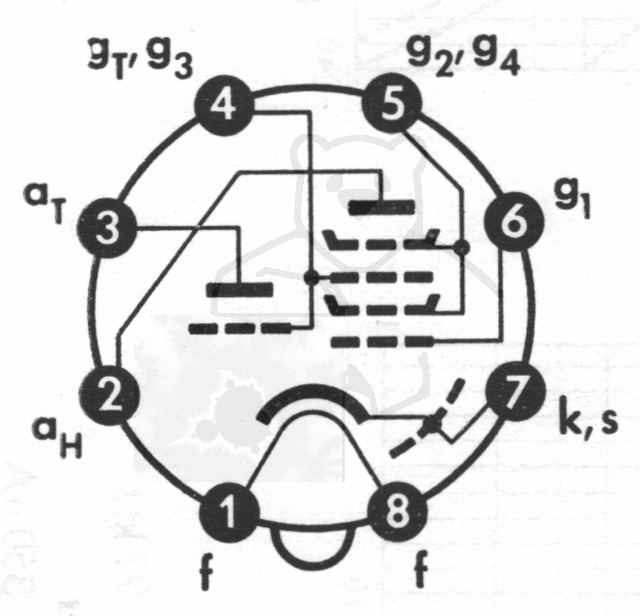

🔎 Sockelschaltung der ECH42

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECH42
Anwendung ECH42 [www.tubedata.info].pdf (851 kB)
Datenblatt ECH42 Brimar [www.tubedata.info].pdf (46 kB)
Datenblatt ECH42 La Radiotechnique [www.tubedata.info].pdf (105 kB)
Datenblatt ECH42 Mazda Belvu [www.tubedata.info].pdf (192 kB)
Datenblatt ECH42 Philips [www.tubedata.info].pdf (607 kB)
Datenblatt ECH42 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (5164 kB)
Pruefkarte ECH42 ECH43 ECH113 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECH42 ECH43 ECH113 - Karte 2 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte ECH42 ECH43 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)
Pruefkarte ECH42 ECH43 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
