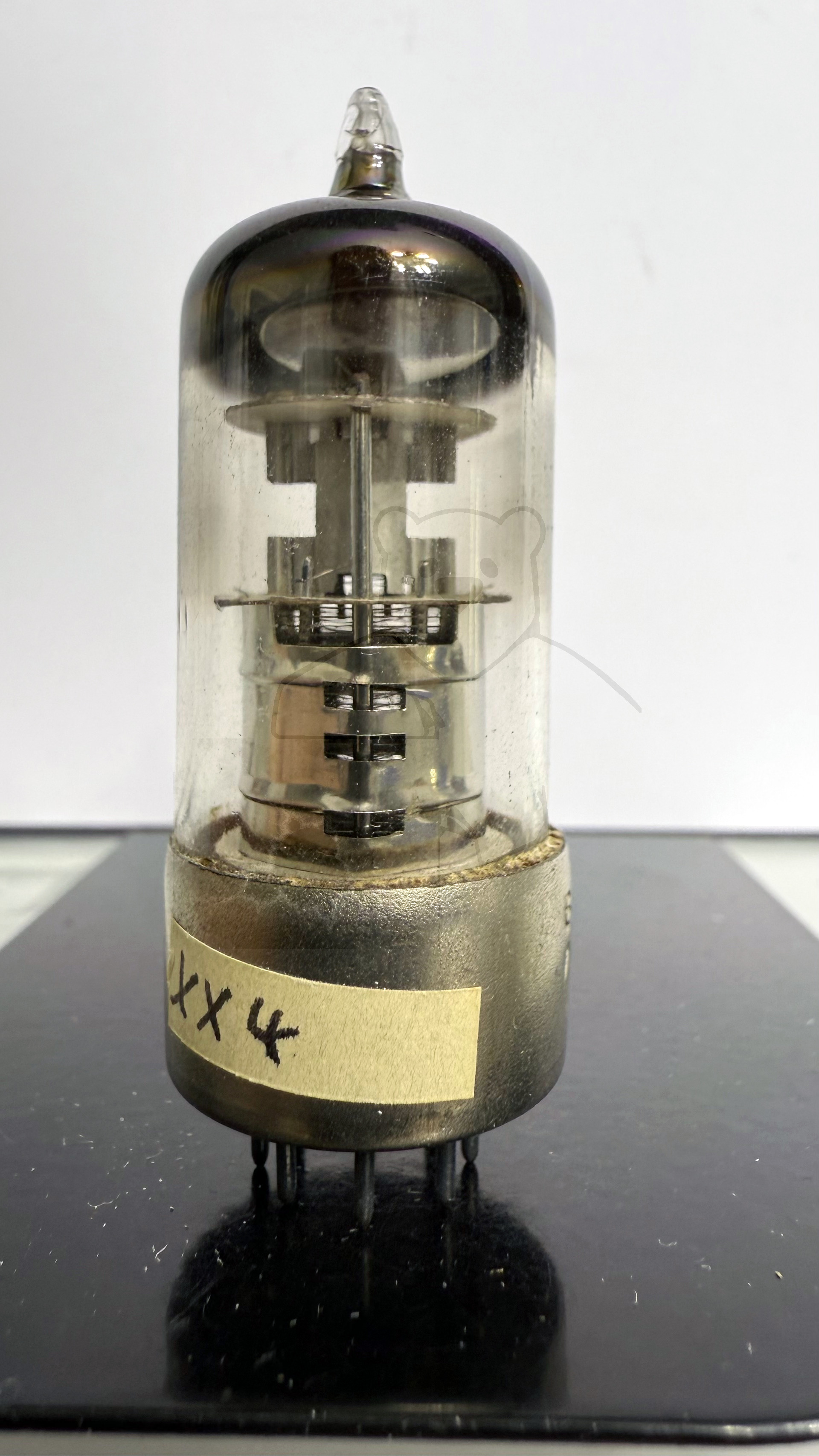

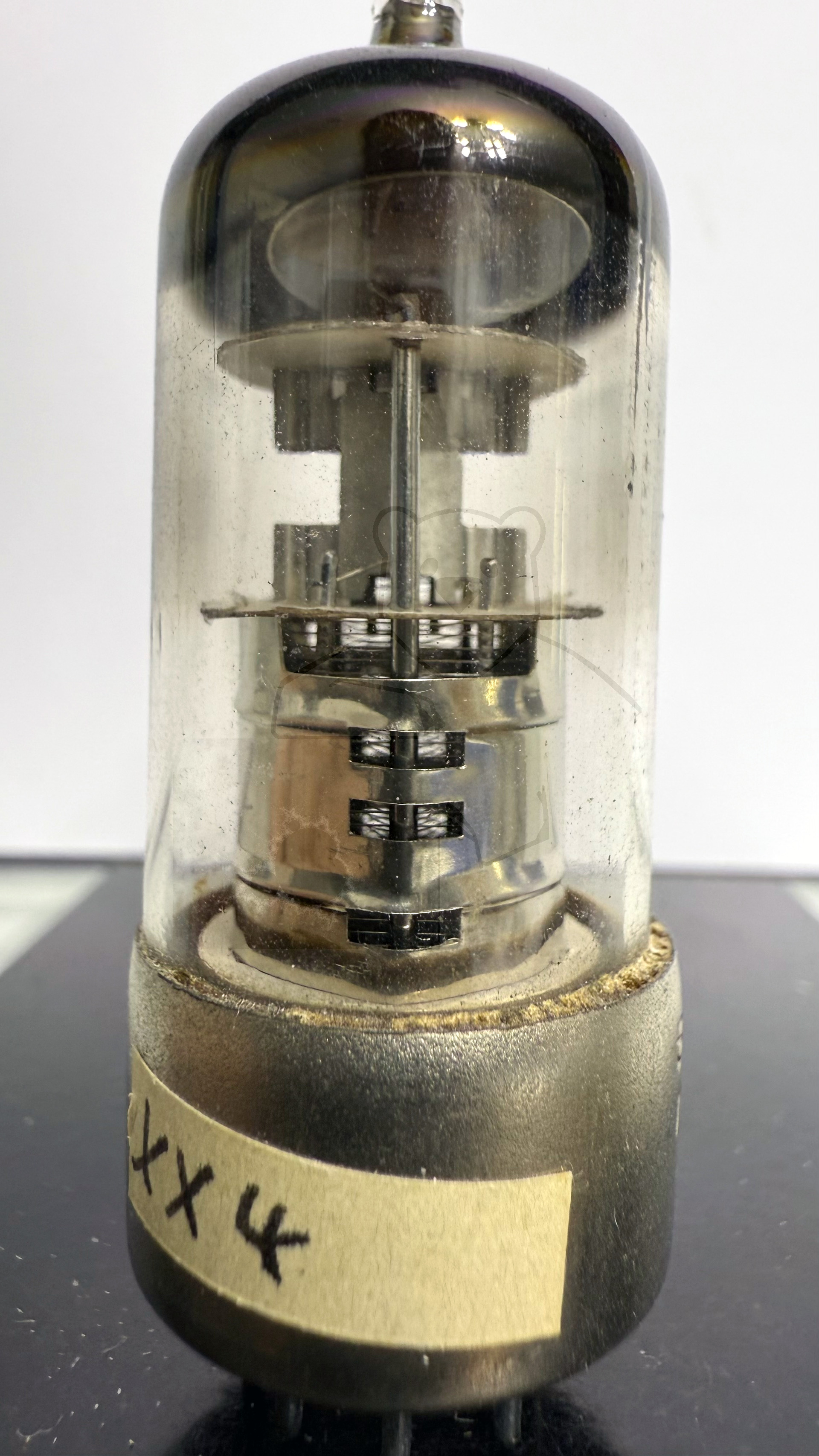

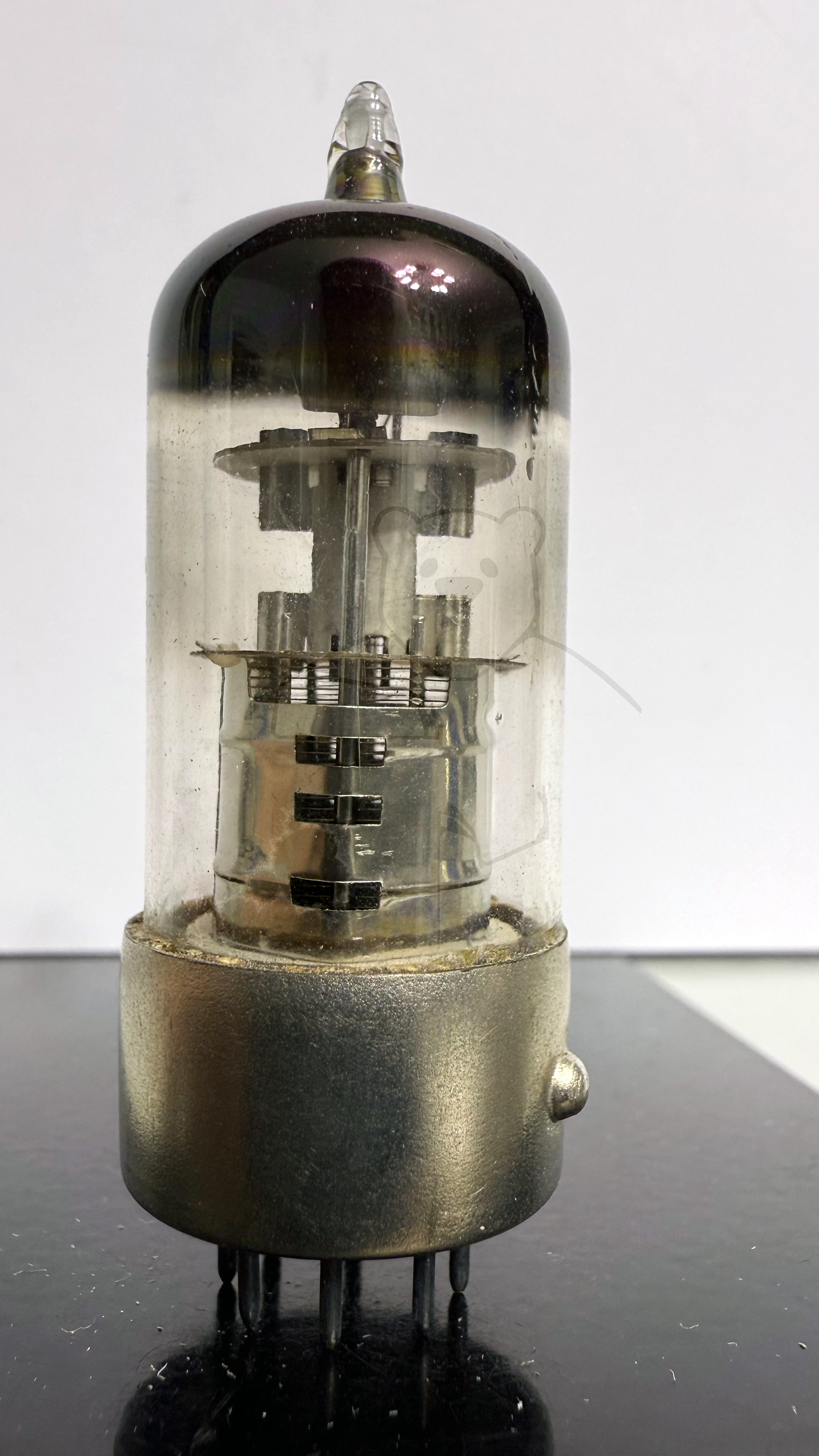

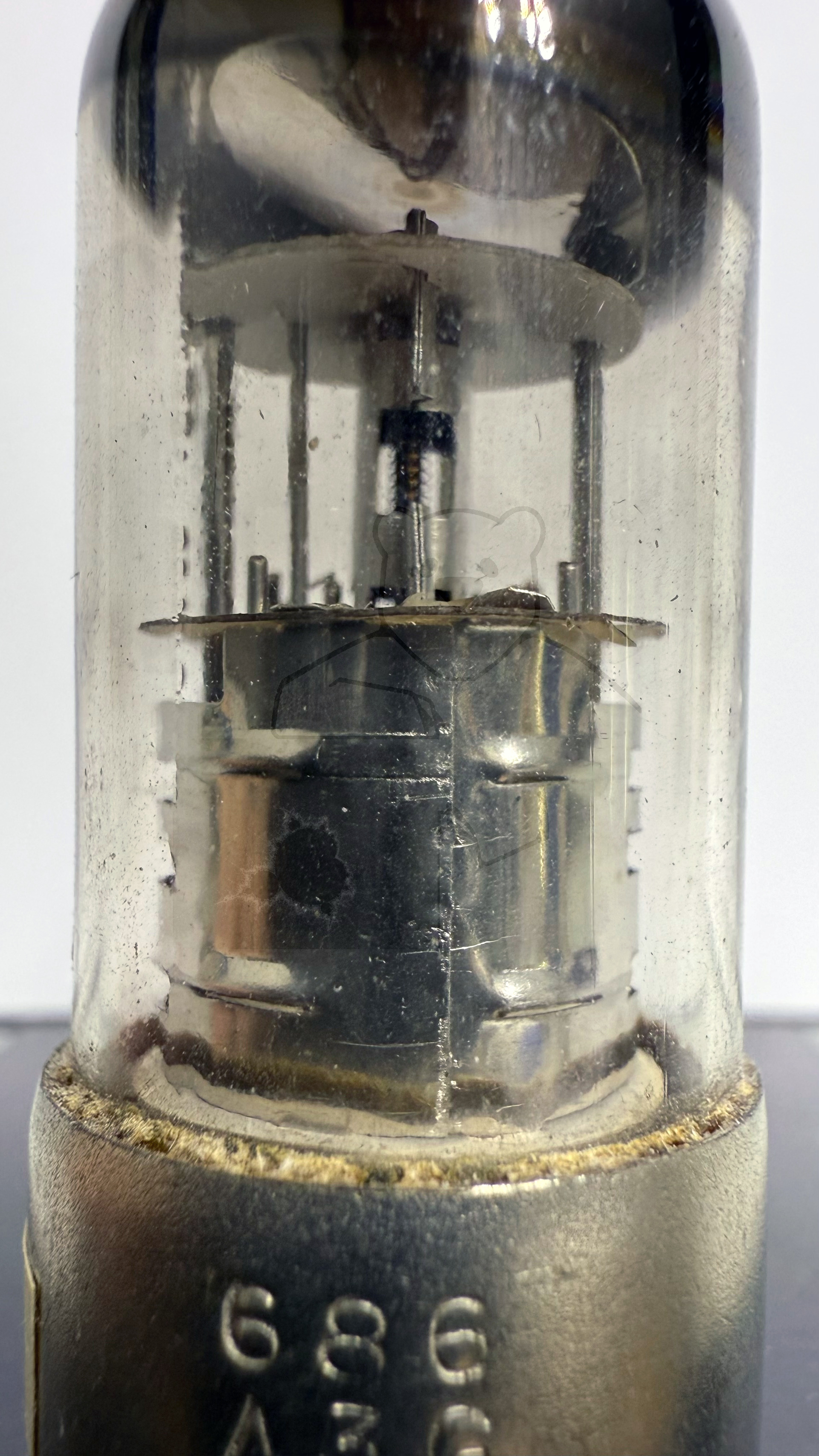

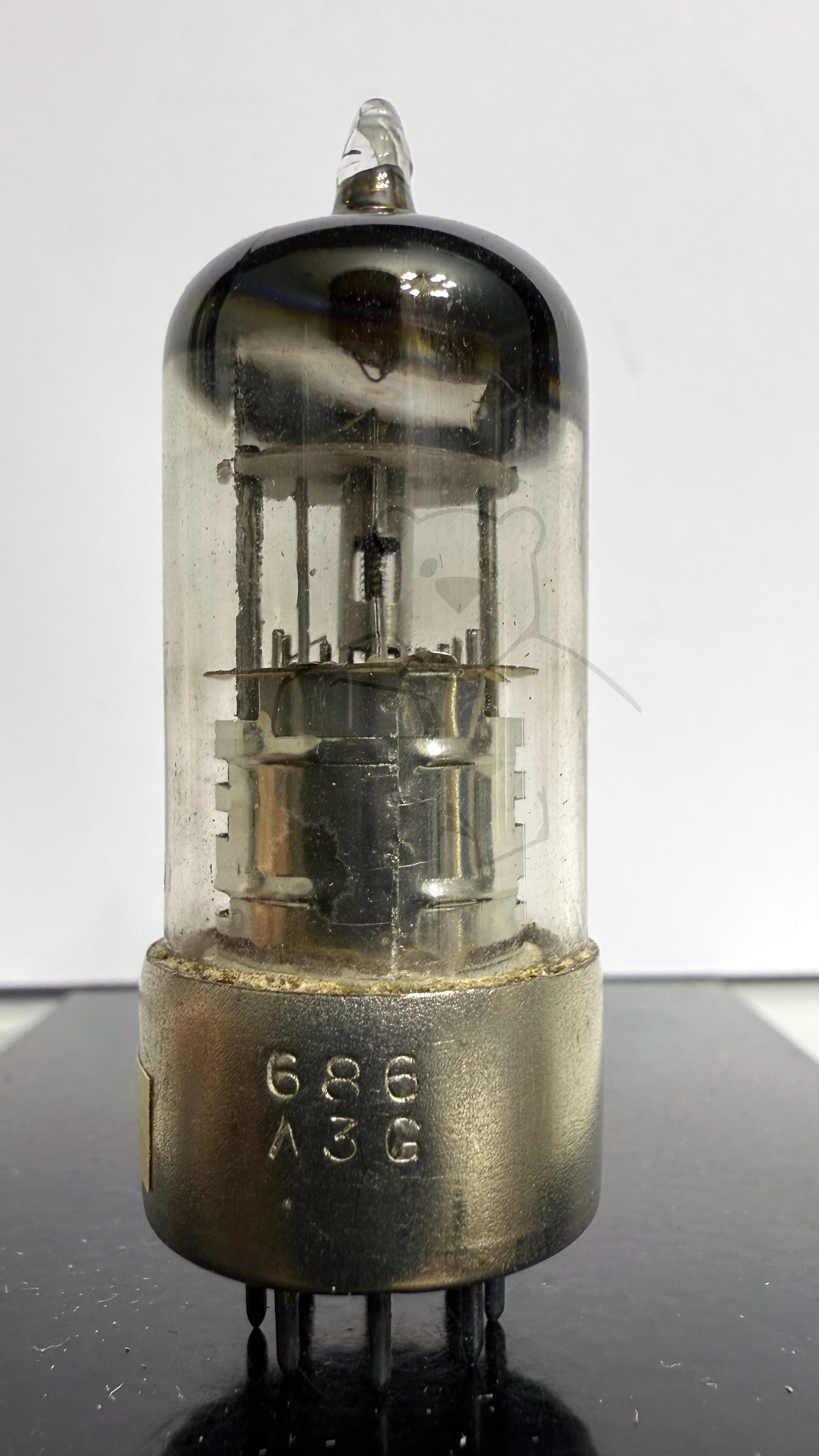

Daten und Bilder der Röhre: ECH41

🔎 Beschreibung der Röhre: ECH41

Name	ECH41
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,225
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.02.2023 08:57:52

🔎 Beschreibung der Systeme für die Röhre: ECH41

	System 1	System 2
Kathode	7	7
Gitter 1	6	4
Gitter 2	5
Gitter 3	4
Gitter 4	5
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Mischroehre	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

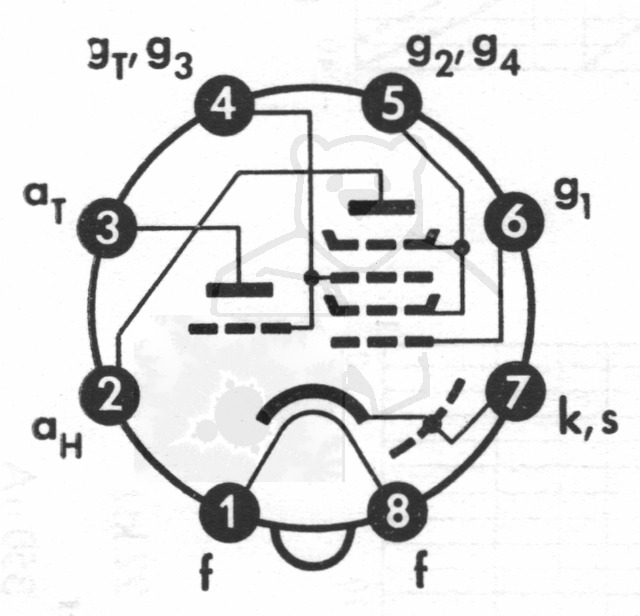

🔎 Sockelschaltung der ECH41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECH41
Anwendung ECH41 [www.tubedata.info].pdf (815 kB)
Datenblatt ECH41 Philips [www.tubedata.info].pdf (46 kB)
Pruefkarte ECH41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)
Pruefkarte ECH41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
