đ Beschreibung der Röhre: ECH3S
| Name | ECH3S |
| Vergleichsname | â ECH3 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 04.06.2018 14:24:54 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH3S
| System 1 | System 2 | |
| Kathode | 4 | 4 |
| Gitter 1 | 6 | Kappe |
| Gitter 2 | 7 | |
| Gitter 3 | 6 | |
| Gitter 4 | 7 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 1 | 1 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

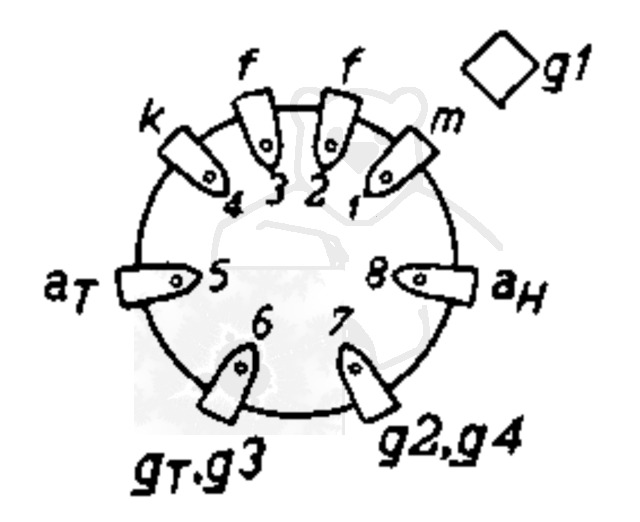

đ Sockelschaltung der ECH3S
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: ECH3S
Anwendung ECH3 Version 1.pdf (717 kB)
Anwendung ECH3 Version 2 [www.tubedata.info].pdf (1118 kB)
Datenblatt ECH3 Philips [www.tubedata.info].pdf (43 kB)
Pruefkarte ECH3 ECF1 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte ECH3 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte ECH3 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH3S

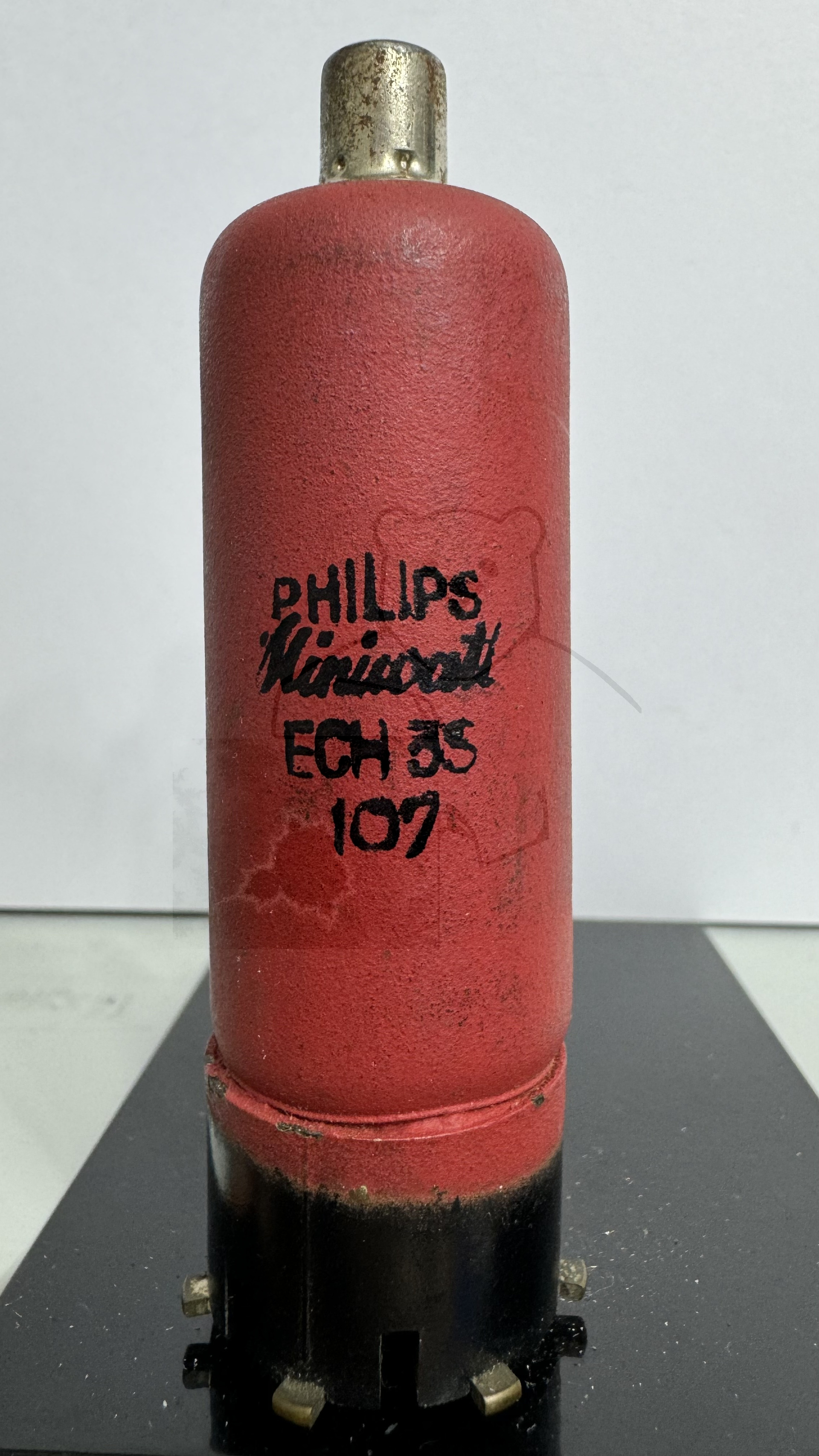

Röhre ECH3S #5993 Bild 1

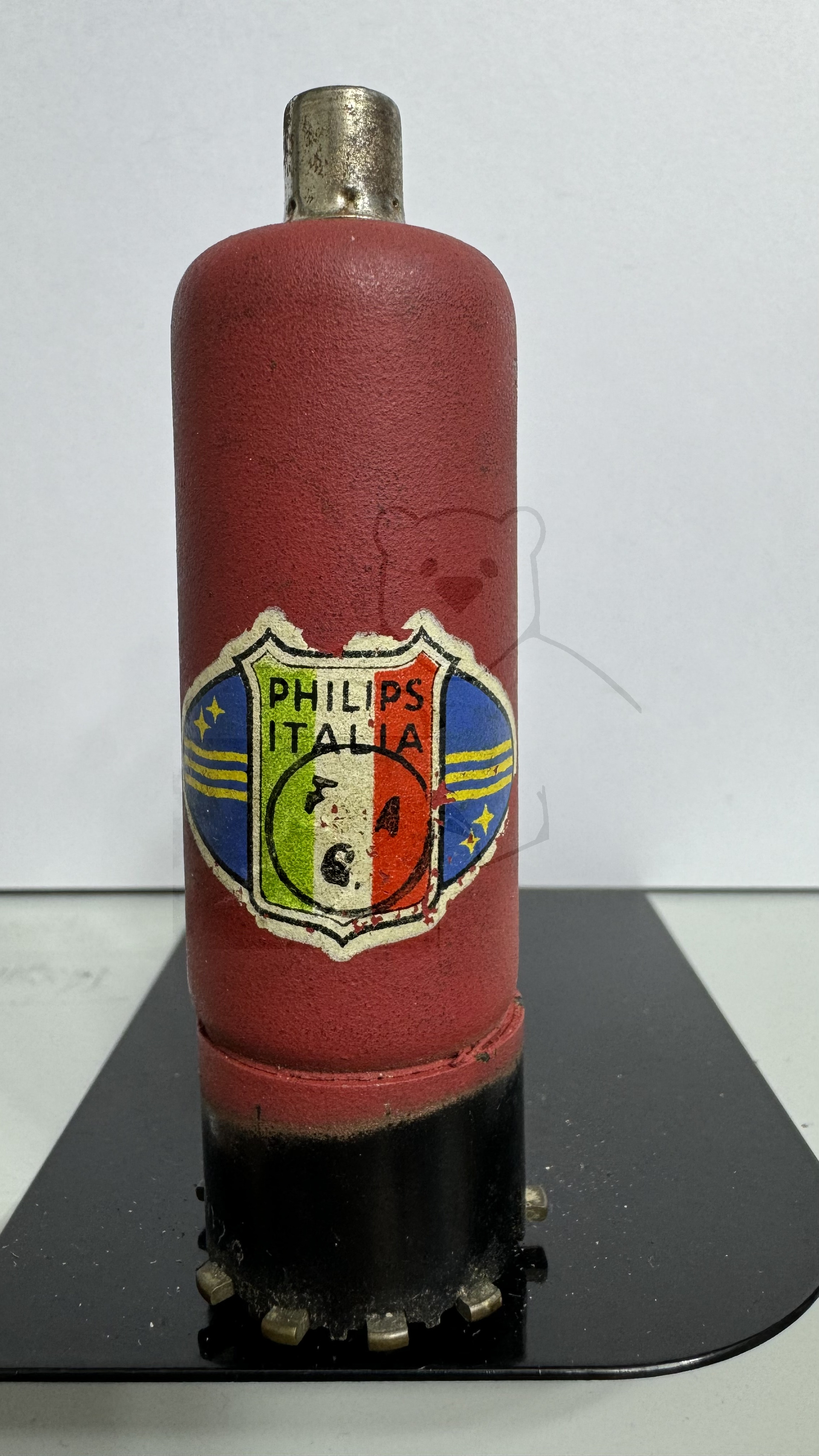

Röhre ECH3S #5993 Bild 2

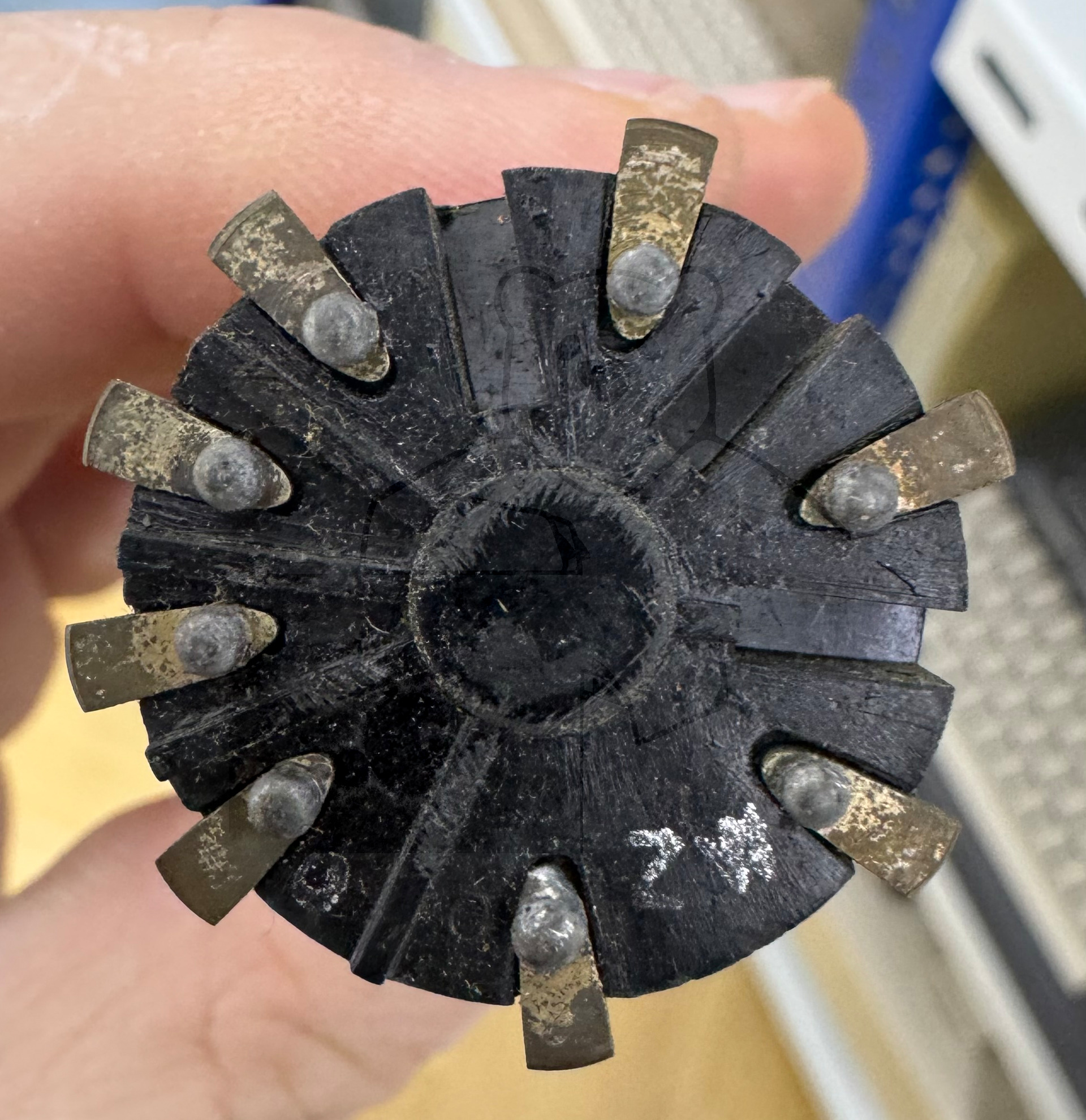

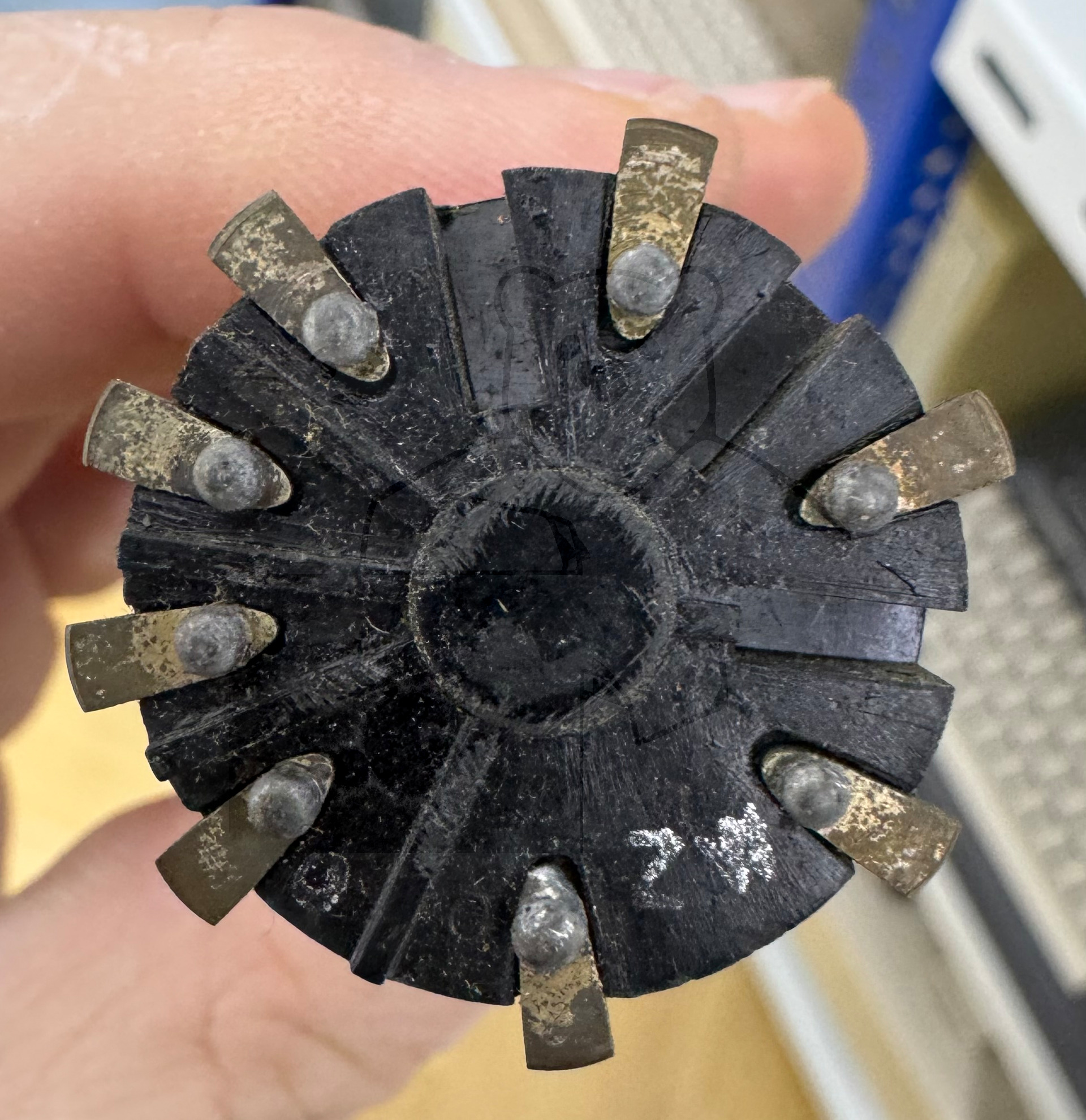

Röhre ECH3S #5993 Bild 3
đ Alle Röhren vom Typ ECH3S in der Sammlung
- â ECH3S Inventar: 05993 Hersteller: â Philips
