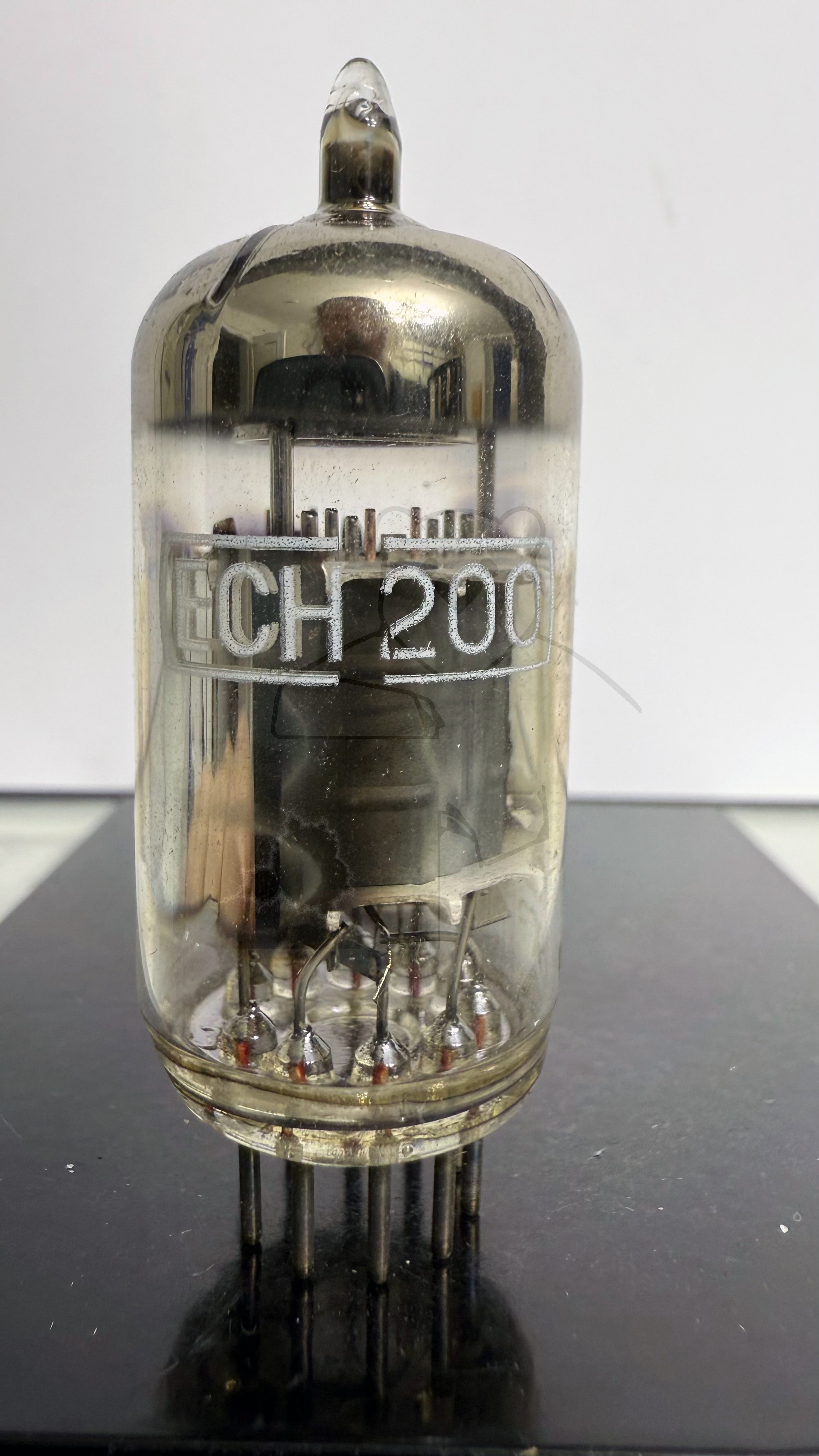

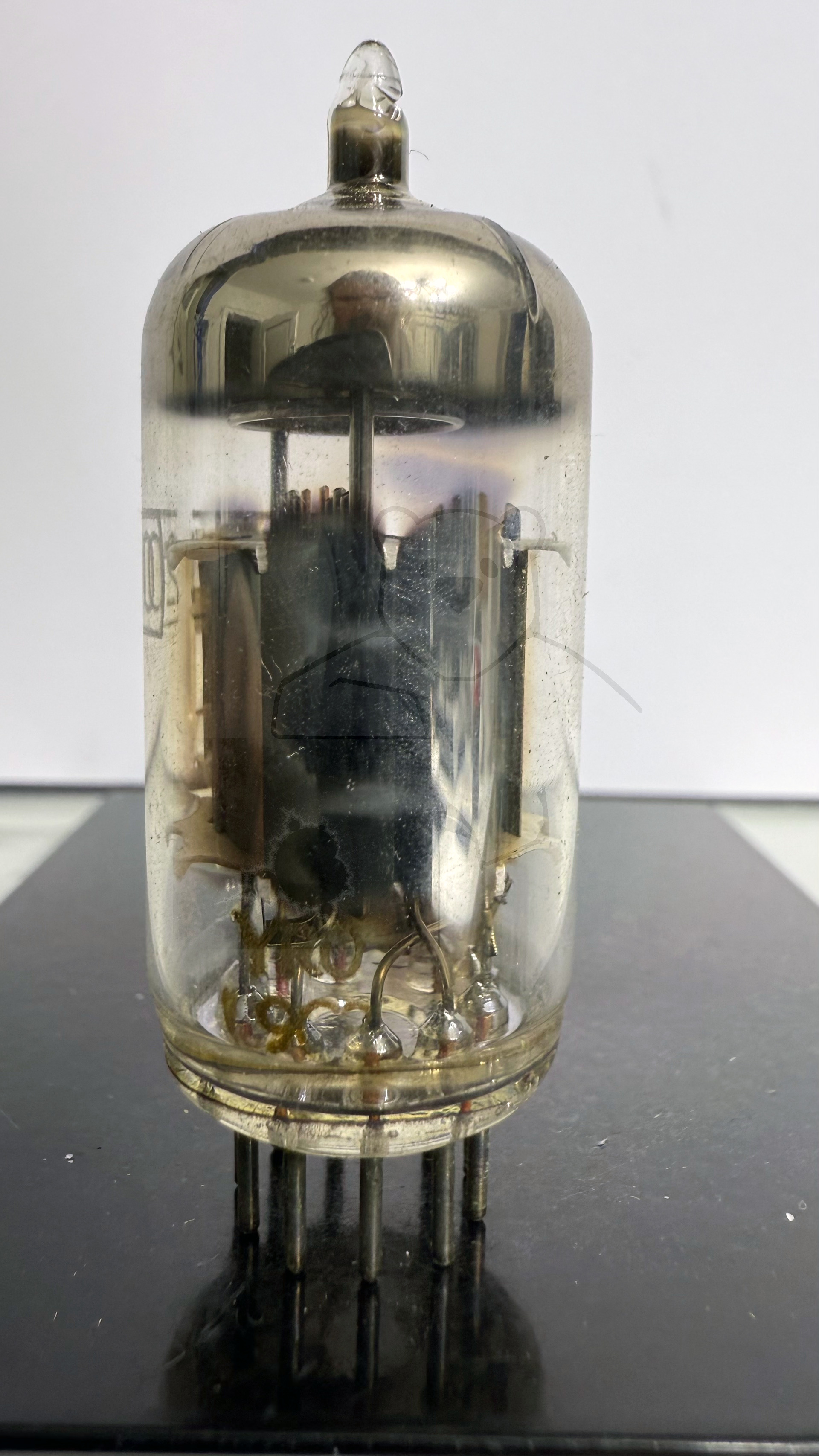

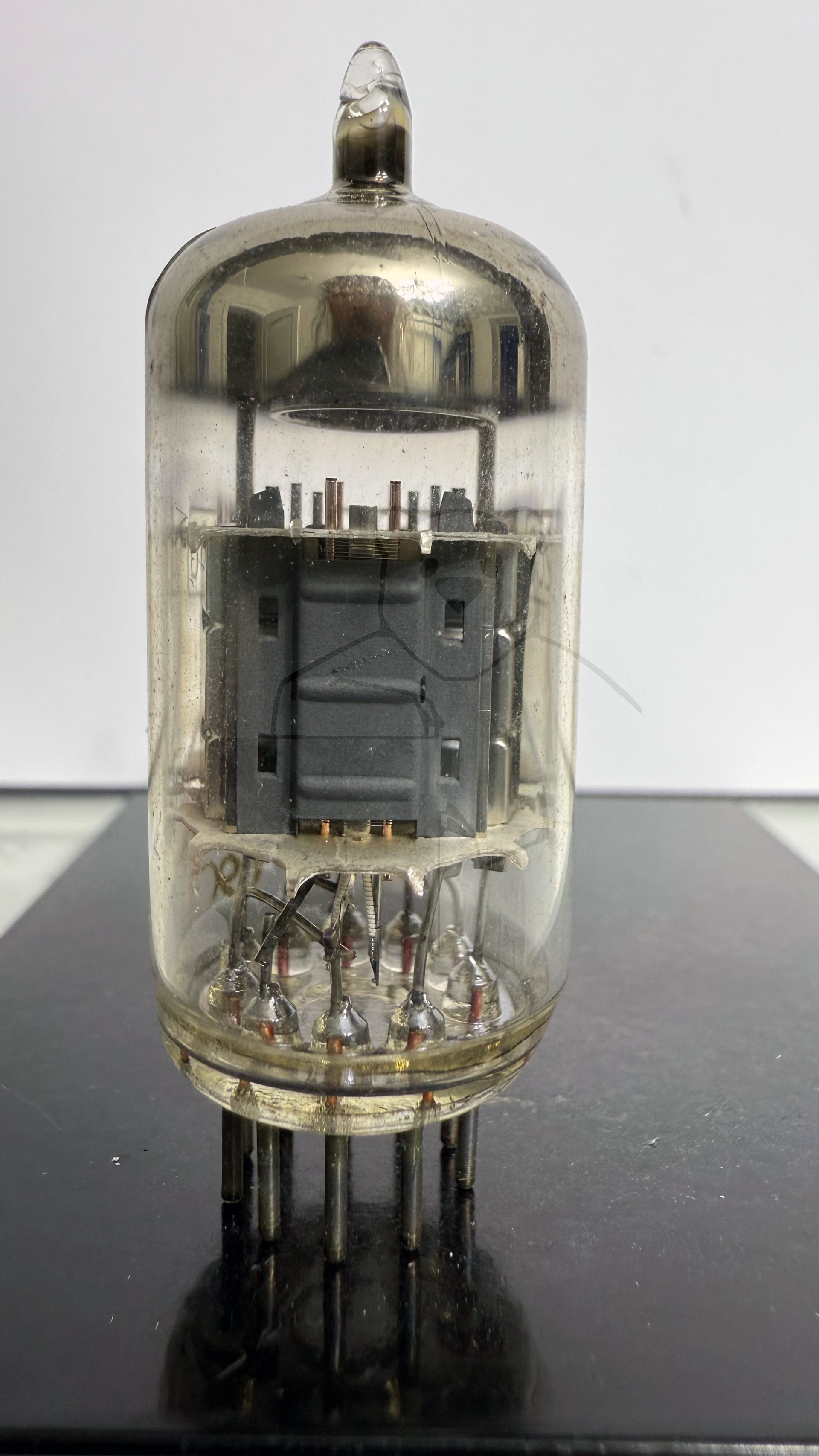

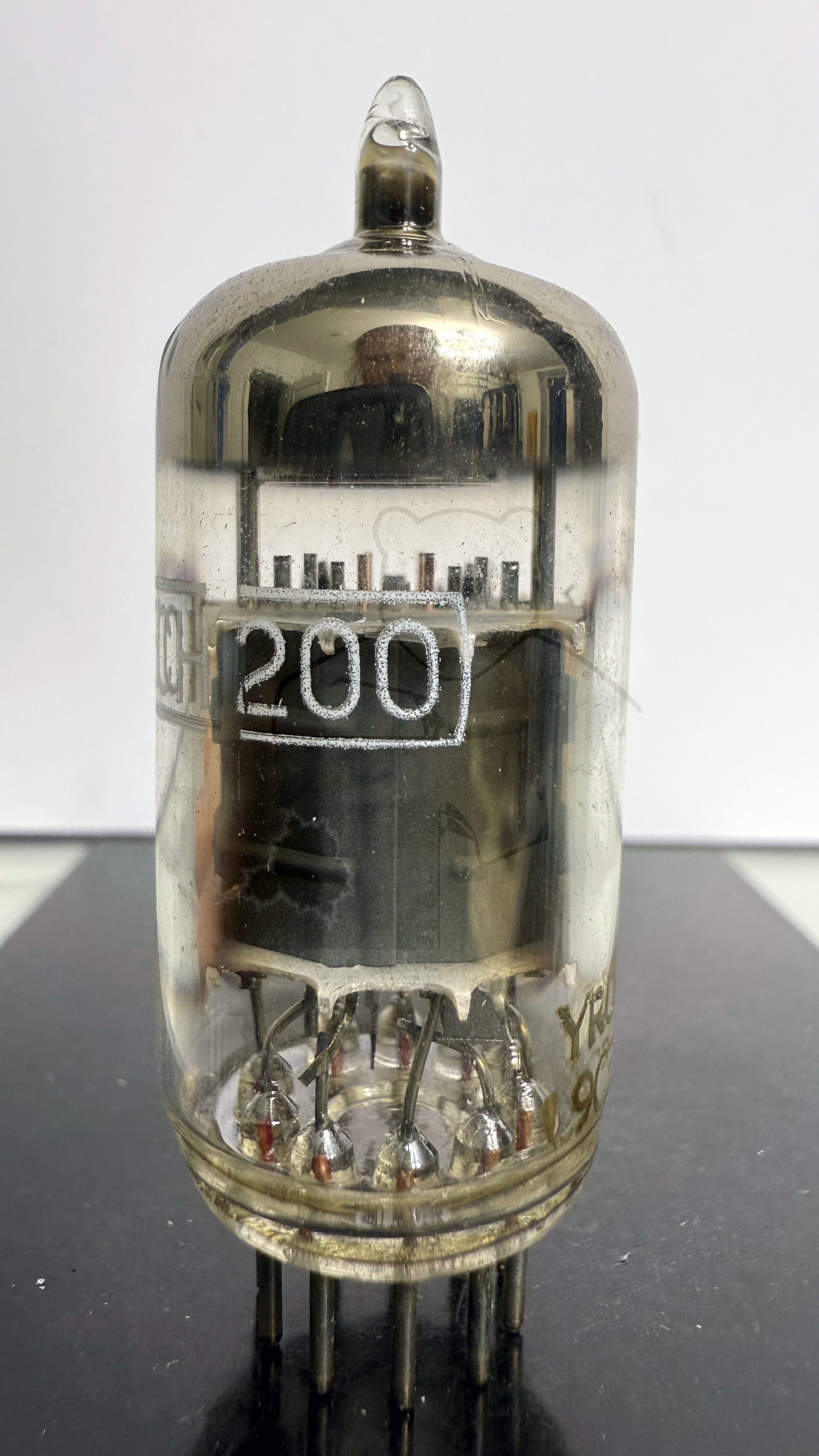

Daten und Bilder der Röhre: ECH200

🔎 Beschreibung der Röhre: ECH200

Name	ECH200
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

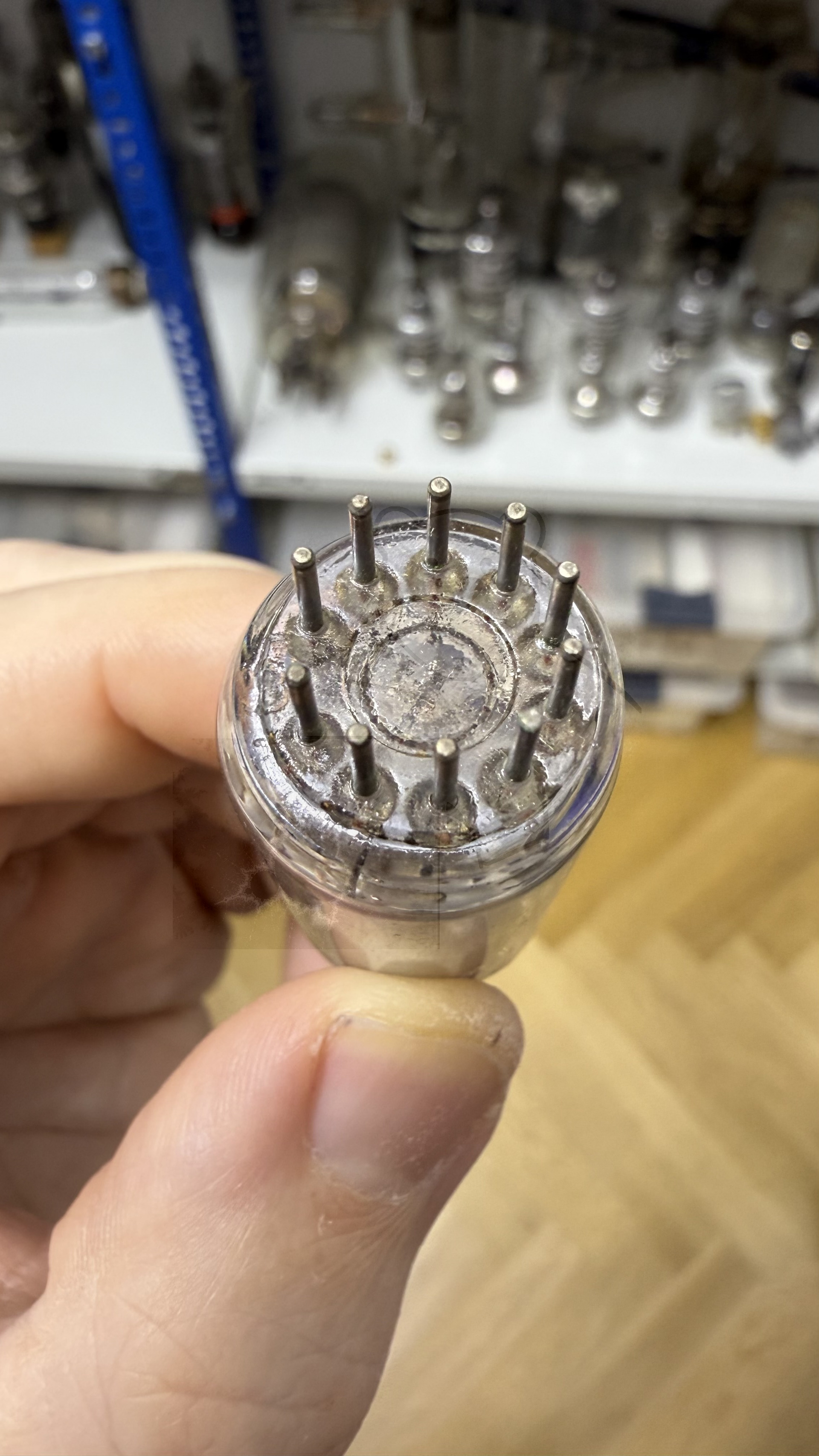

Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Zusätzliche Informationen
Letzte Änderung	22.04.2018 15:14:27

🔎 Beschreibung der Systeme für die Röhre: ECH200

	System 1	System 2
Kathode	9	1
Gitter 1	8	3
Gitter 2		4
Gitter 3		2
Gitter 4		4
Gitter 5		1
Gitter 6
Gitter 7
Anode 1	10	7
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung	1	1
Funktion	→ Bildsynchronisation	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

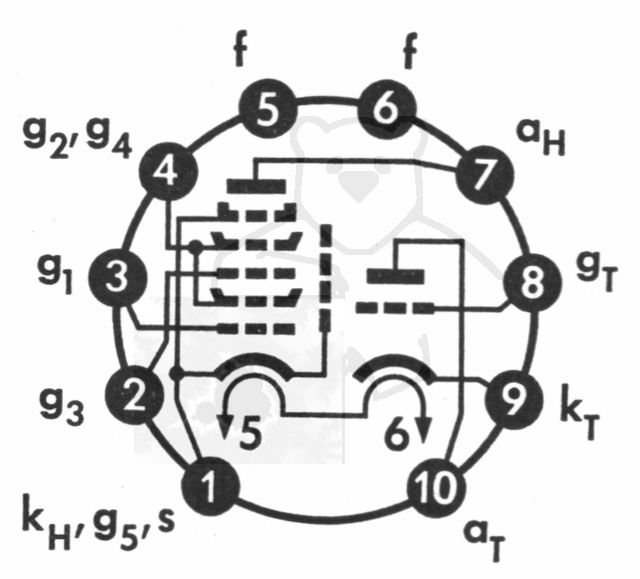

🔎 Sockelschaltung der ECH200

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECH200
Datenblatt ECH200 Mazda Belvu [www.tubedata.info].pdf (444 kB)
Datenblatt ECH200 Philips [www.tubedata.info].pdf (18 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
