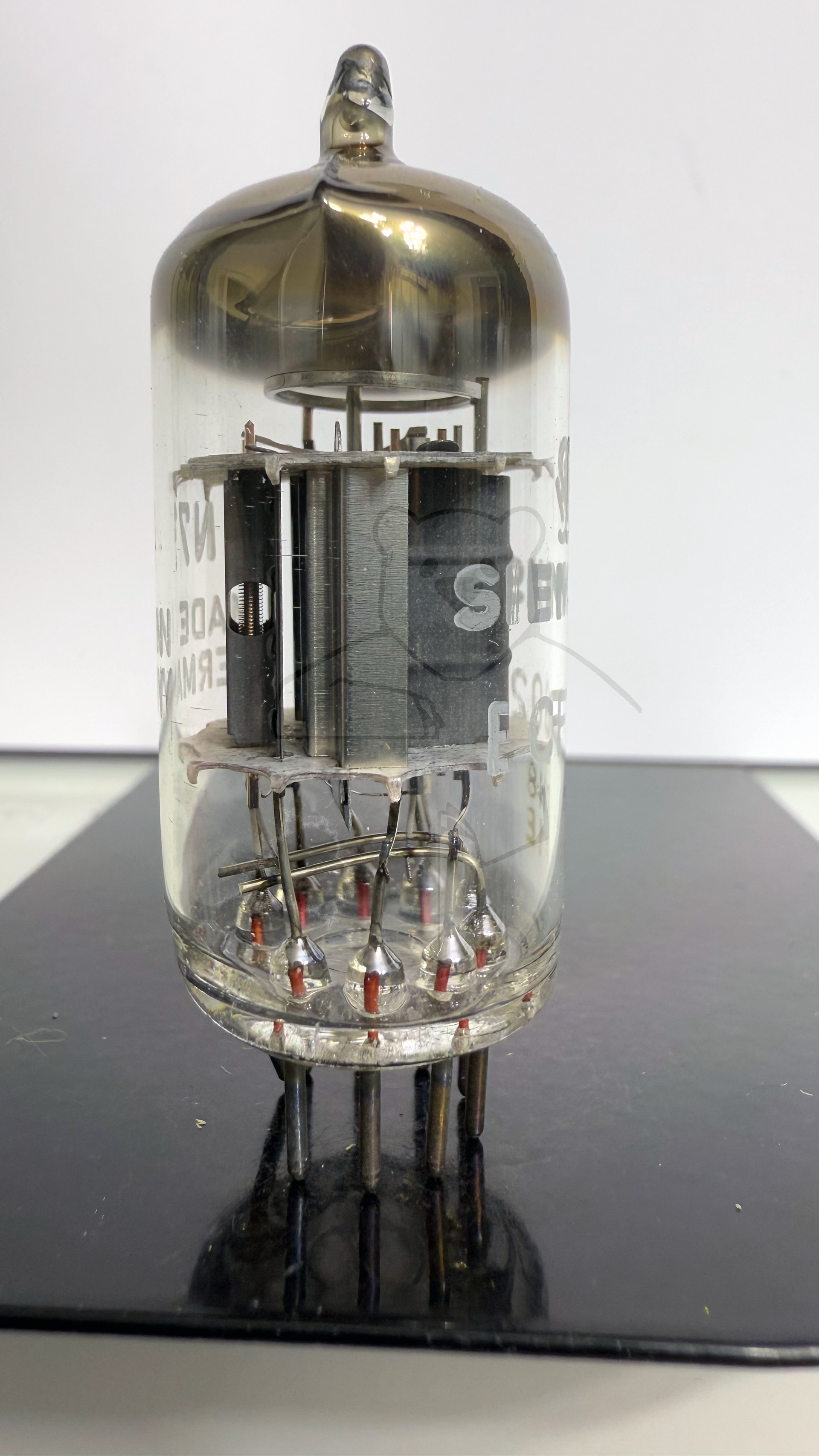

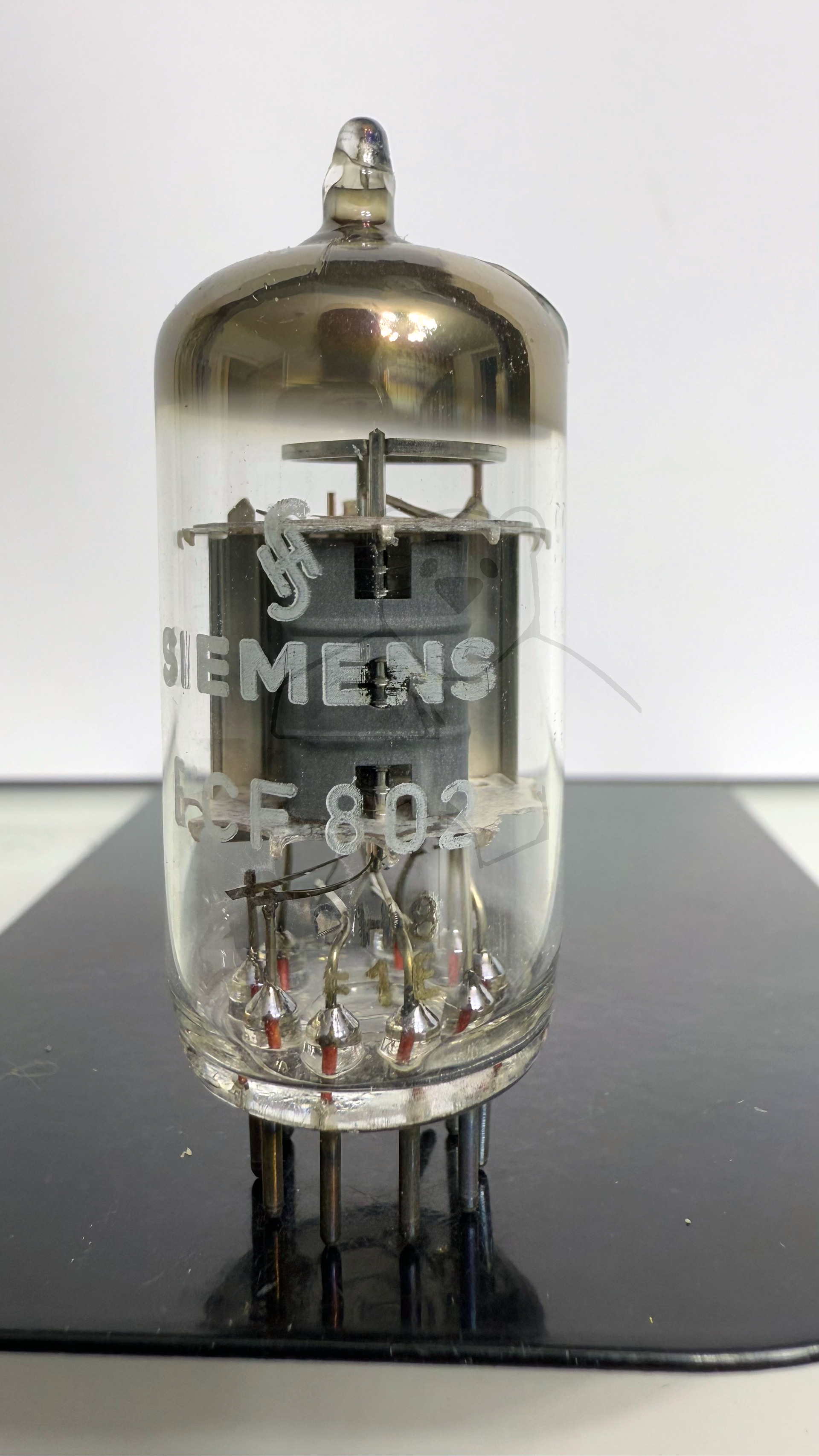

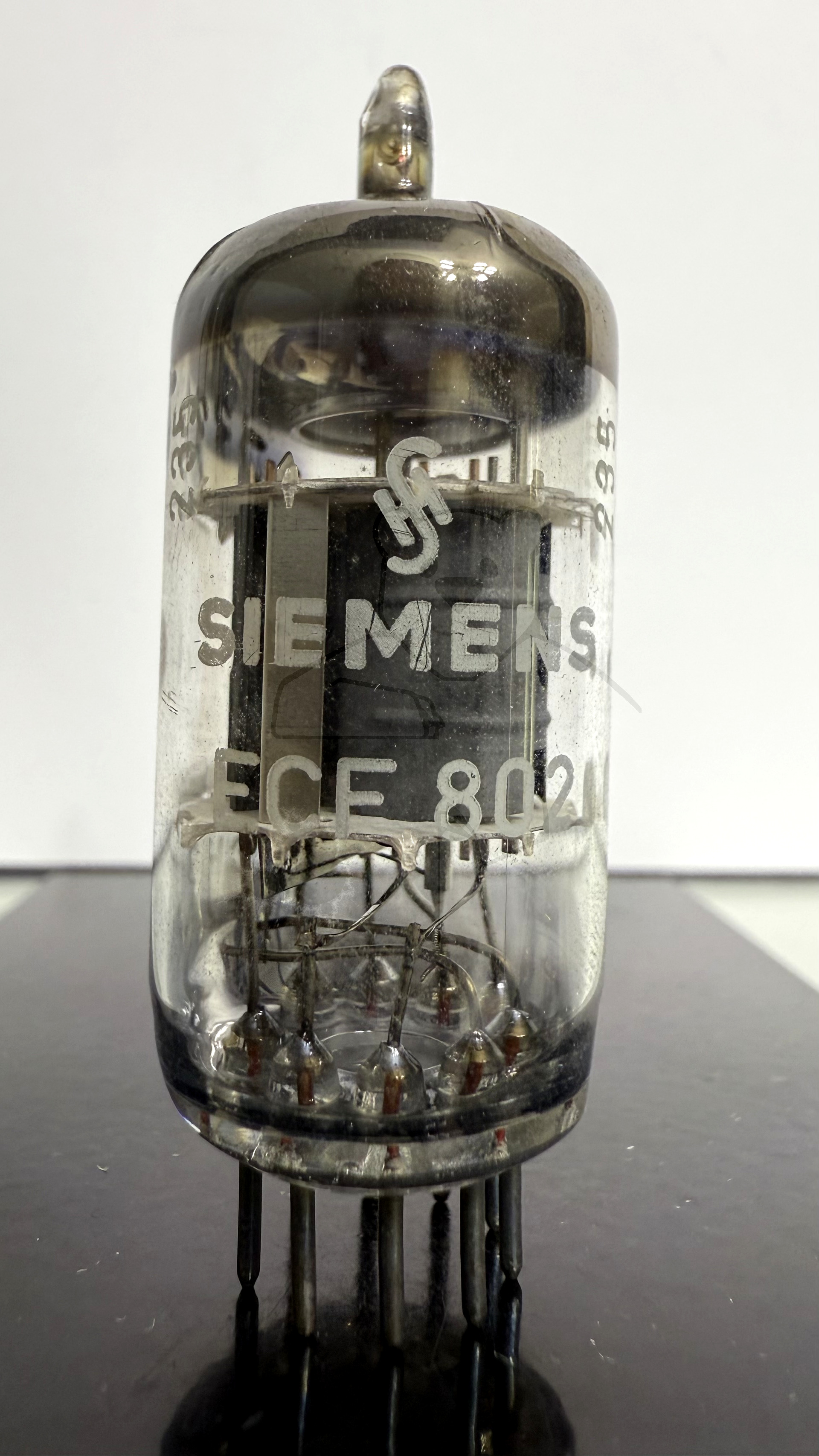

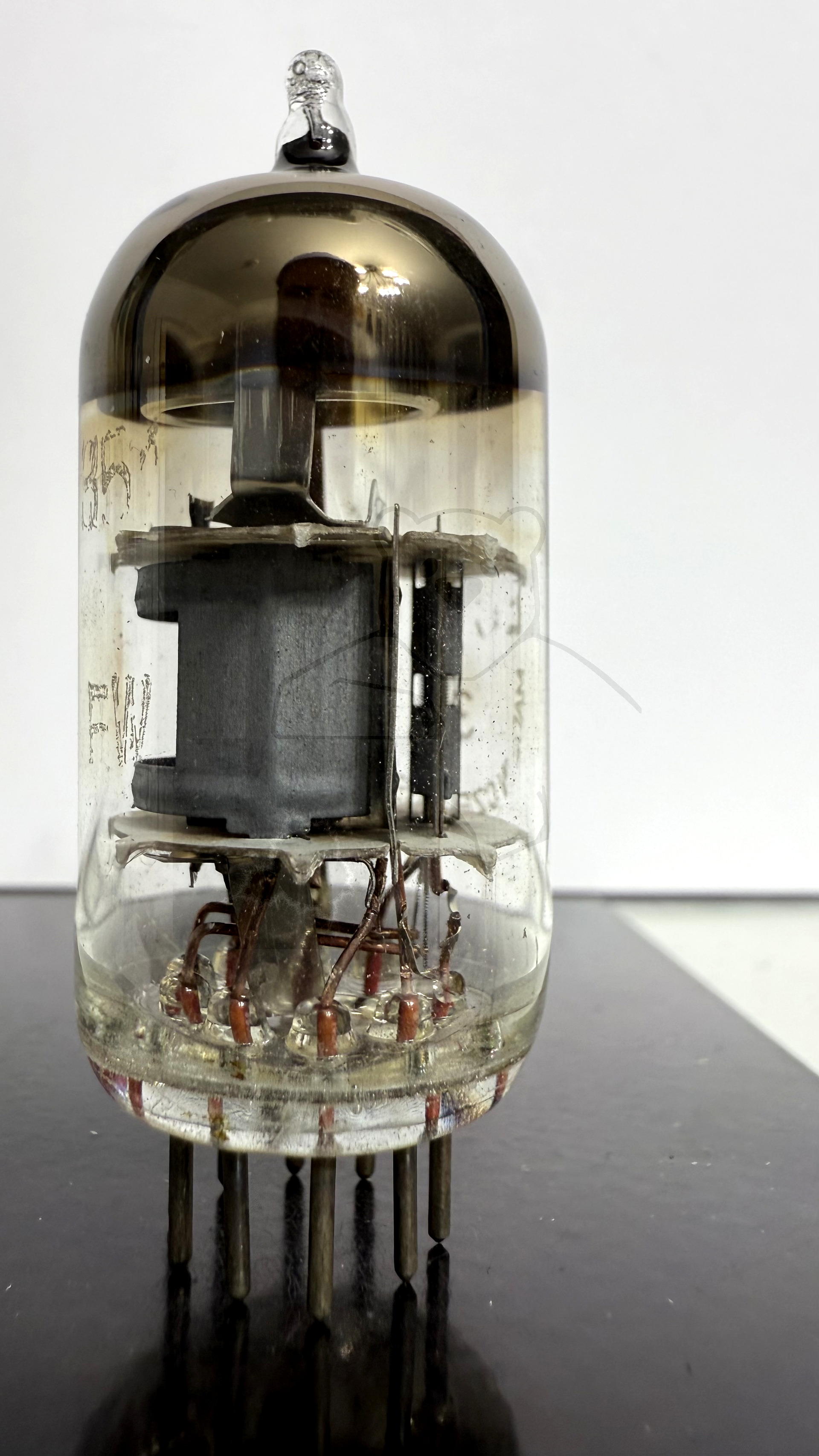

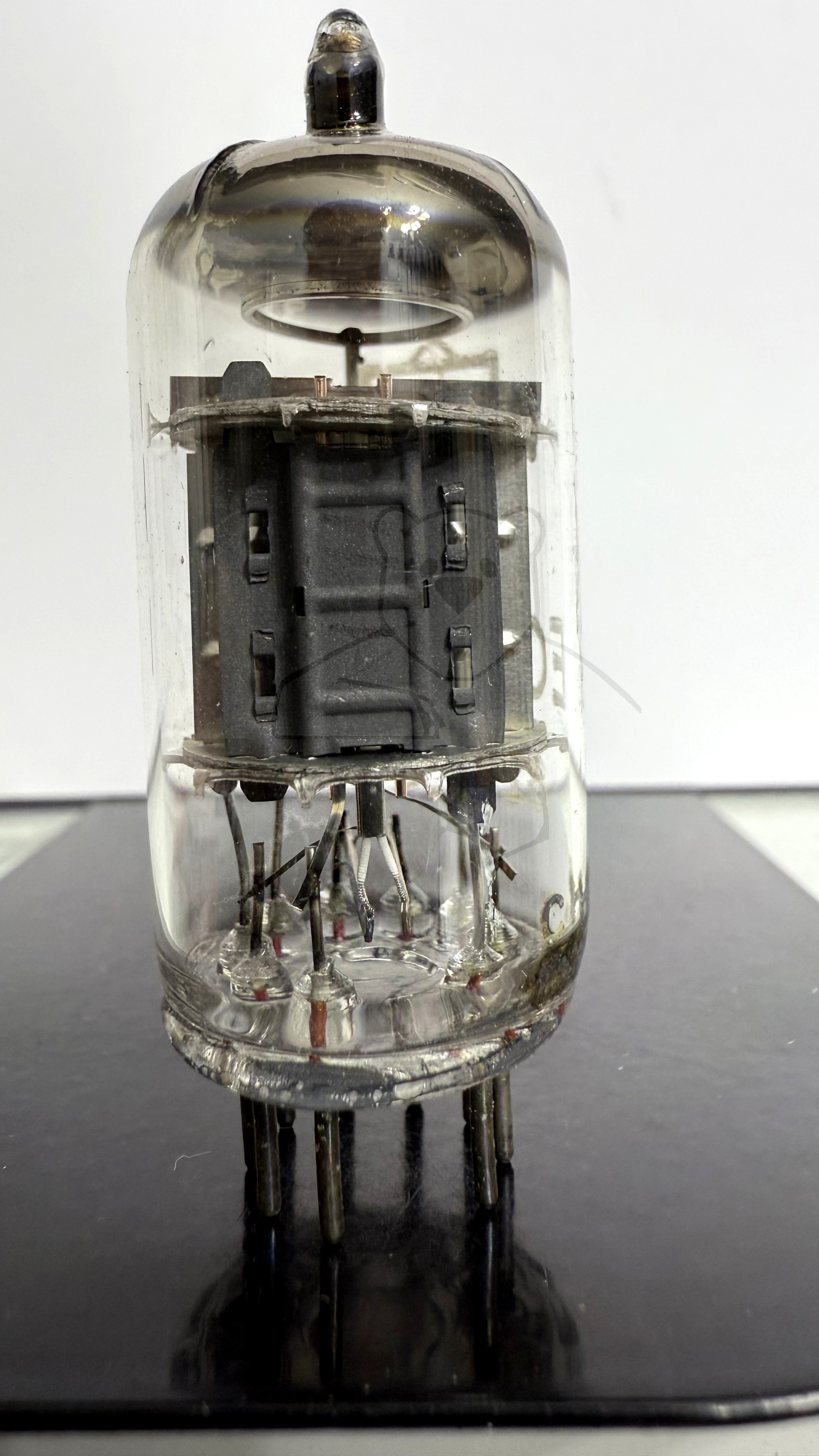

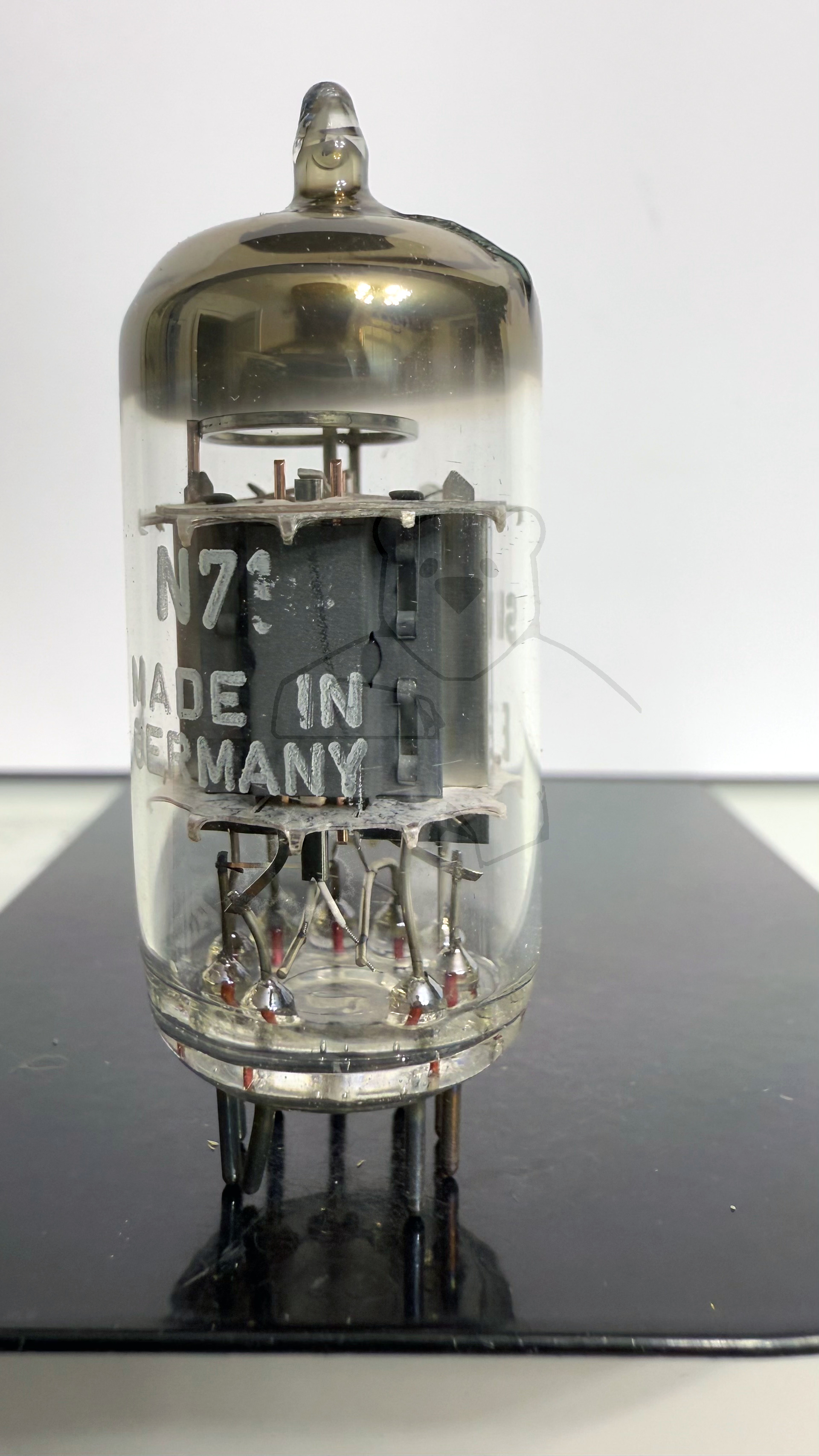

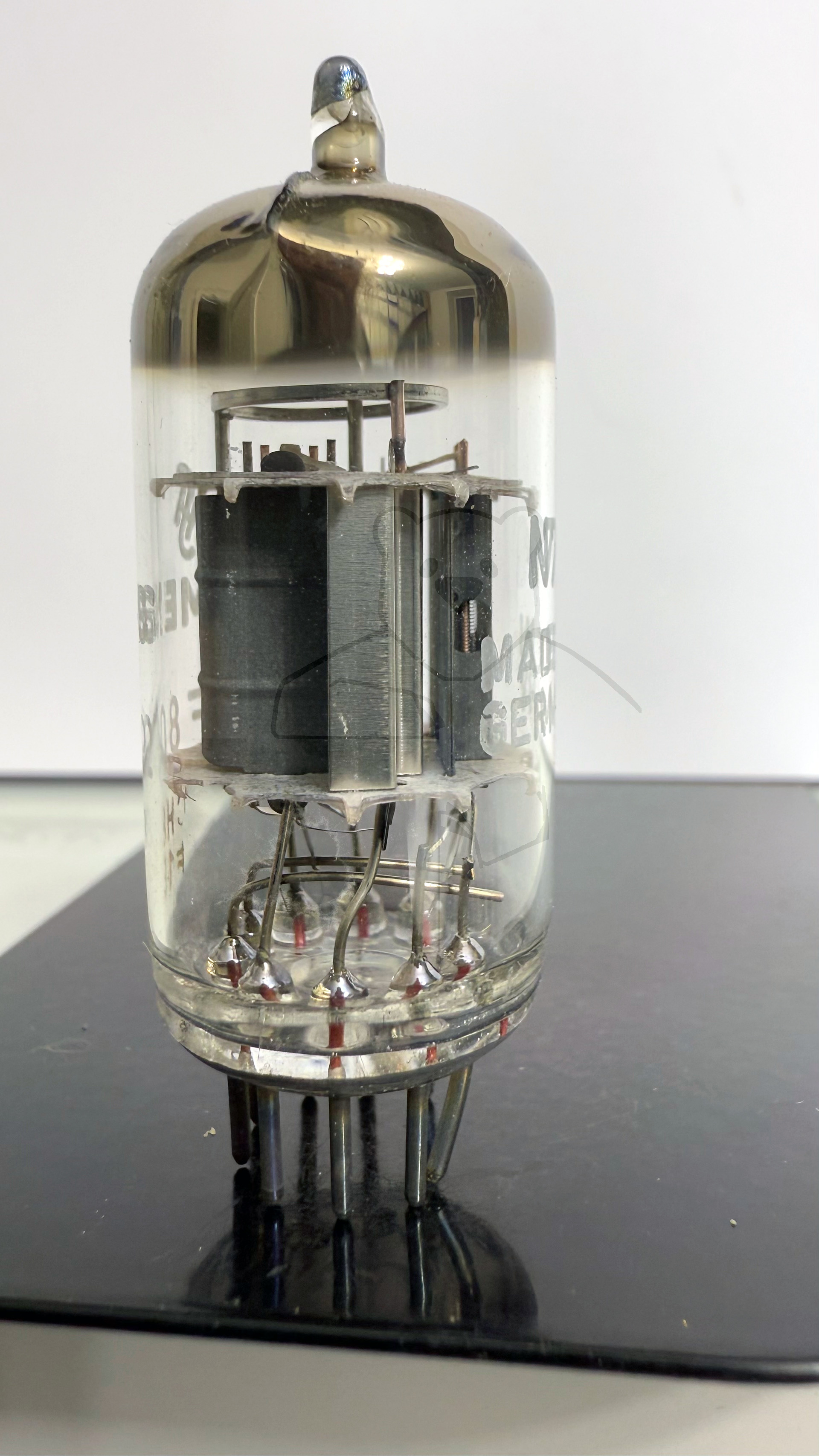

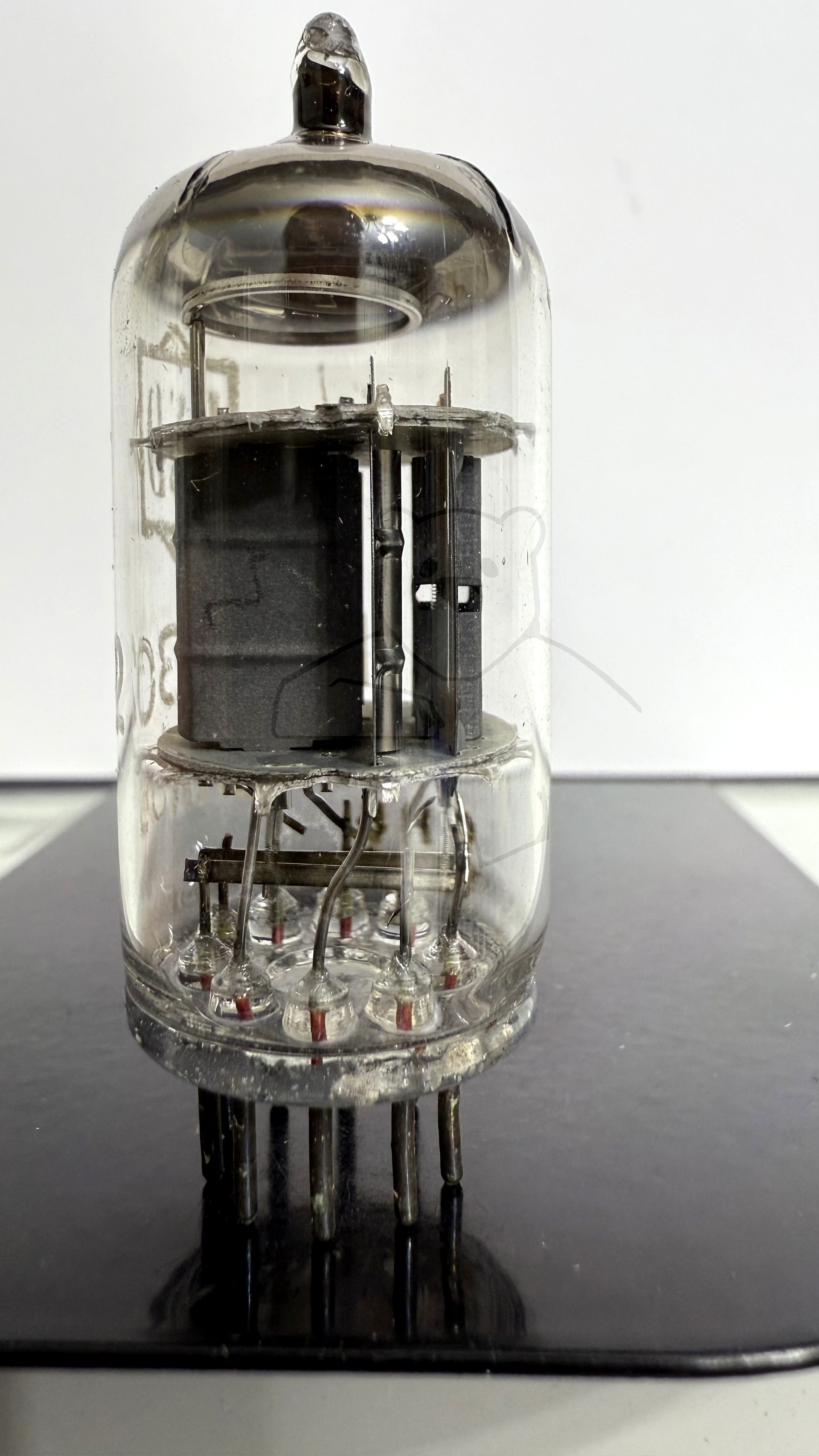

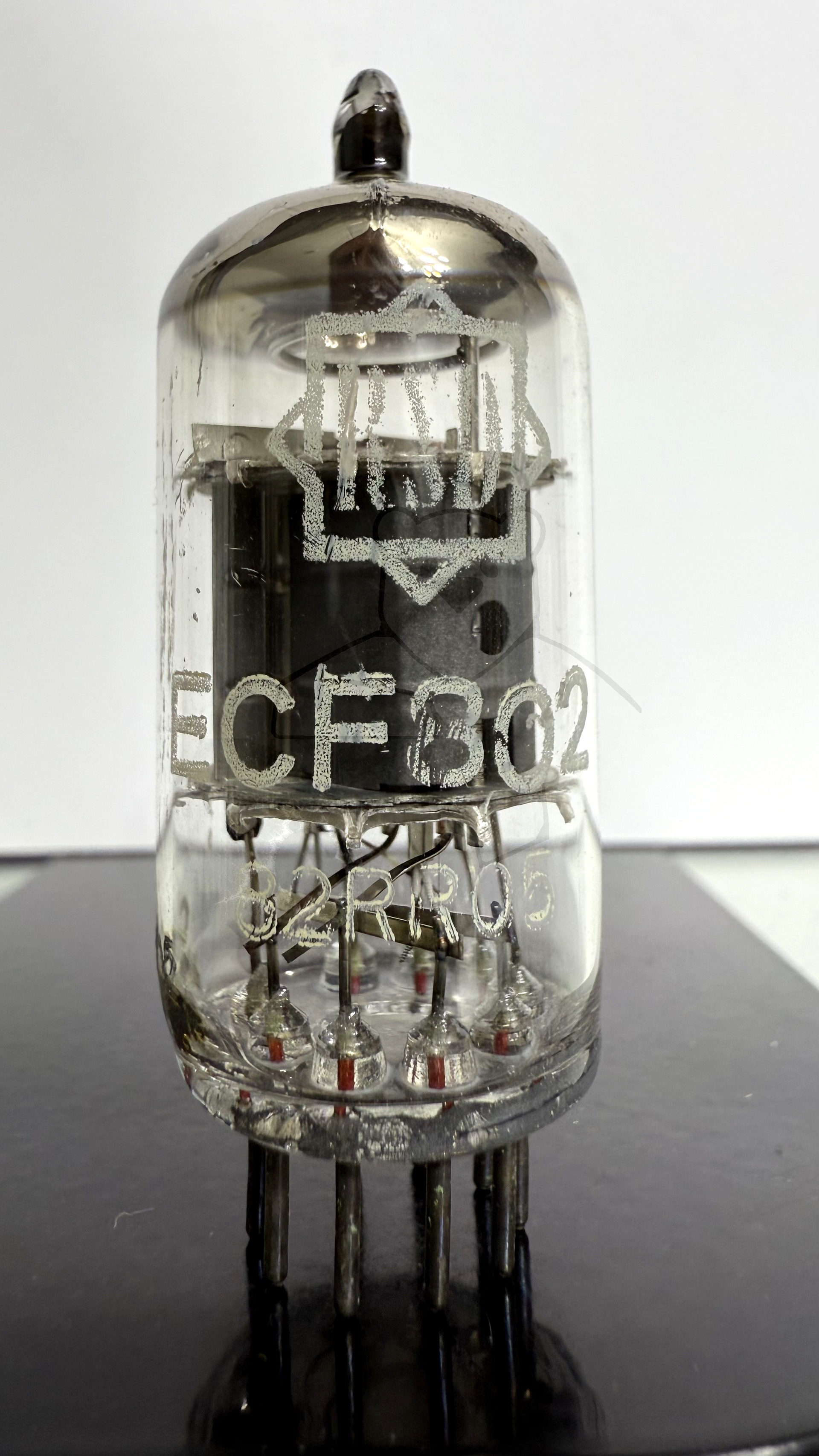

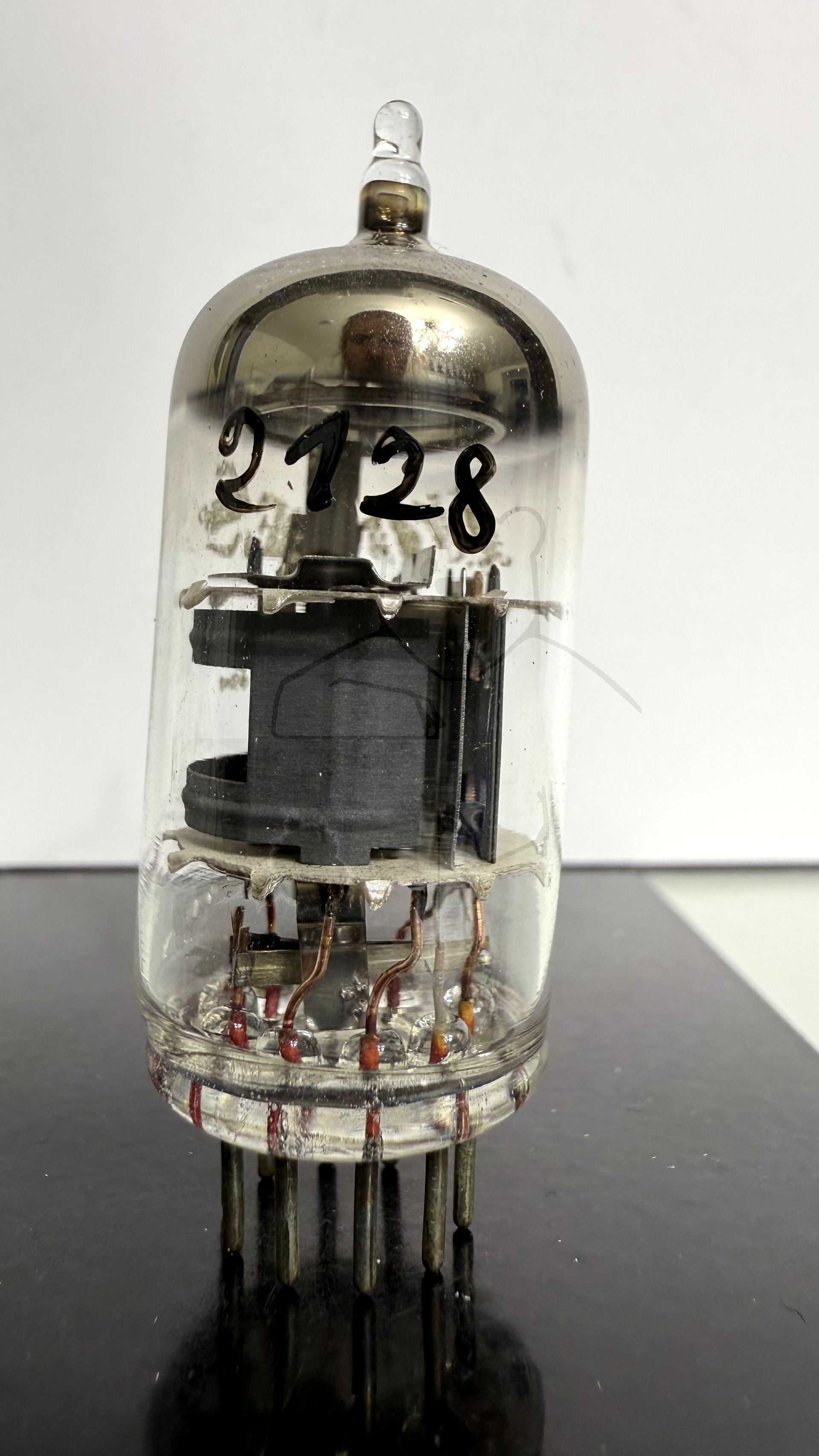

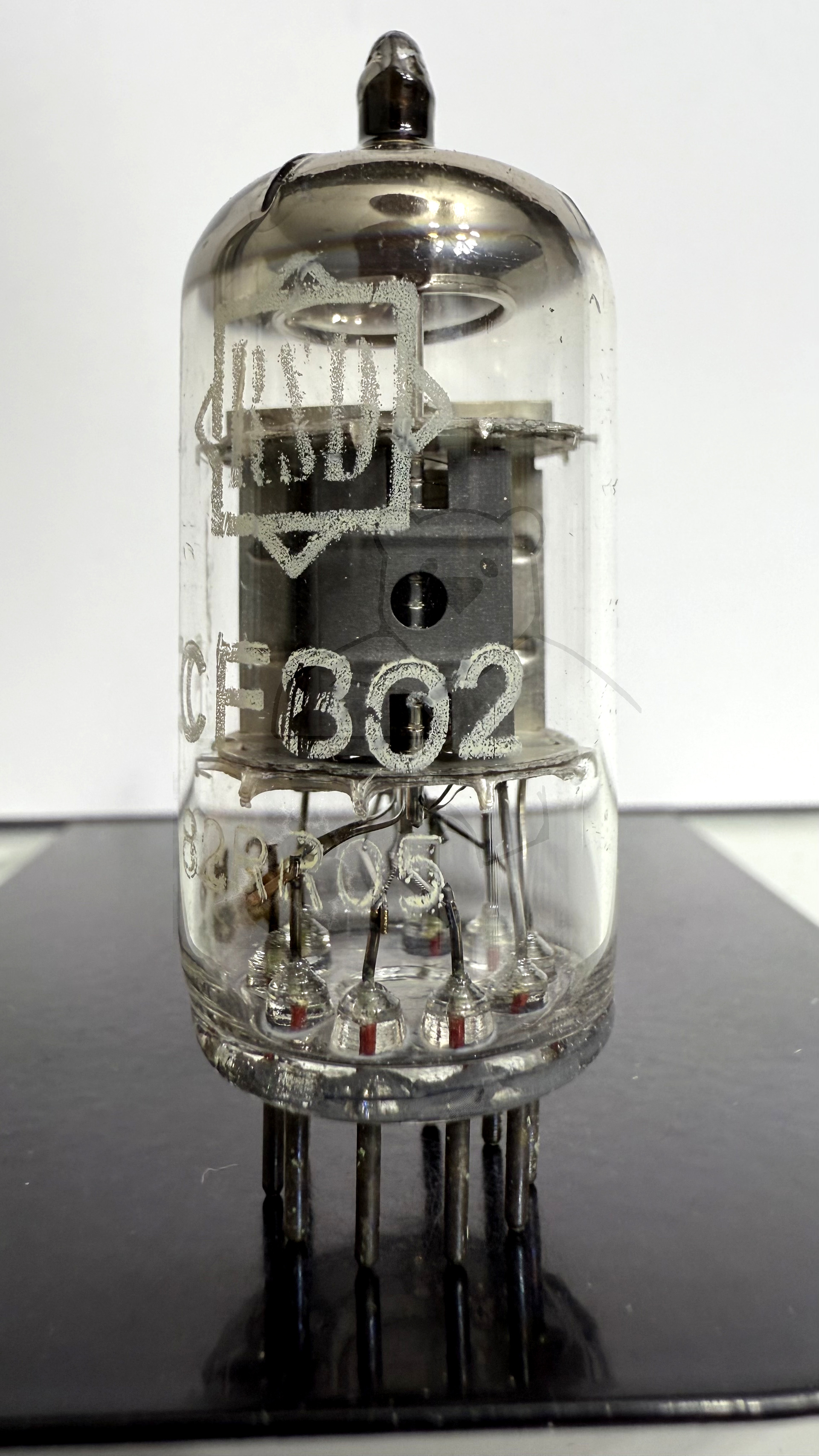

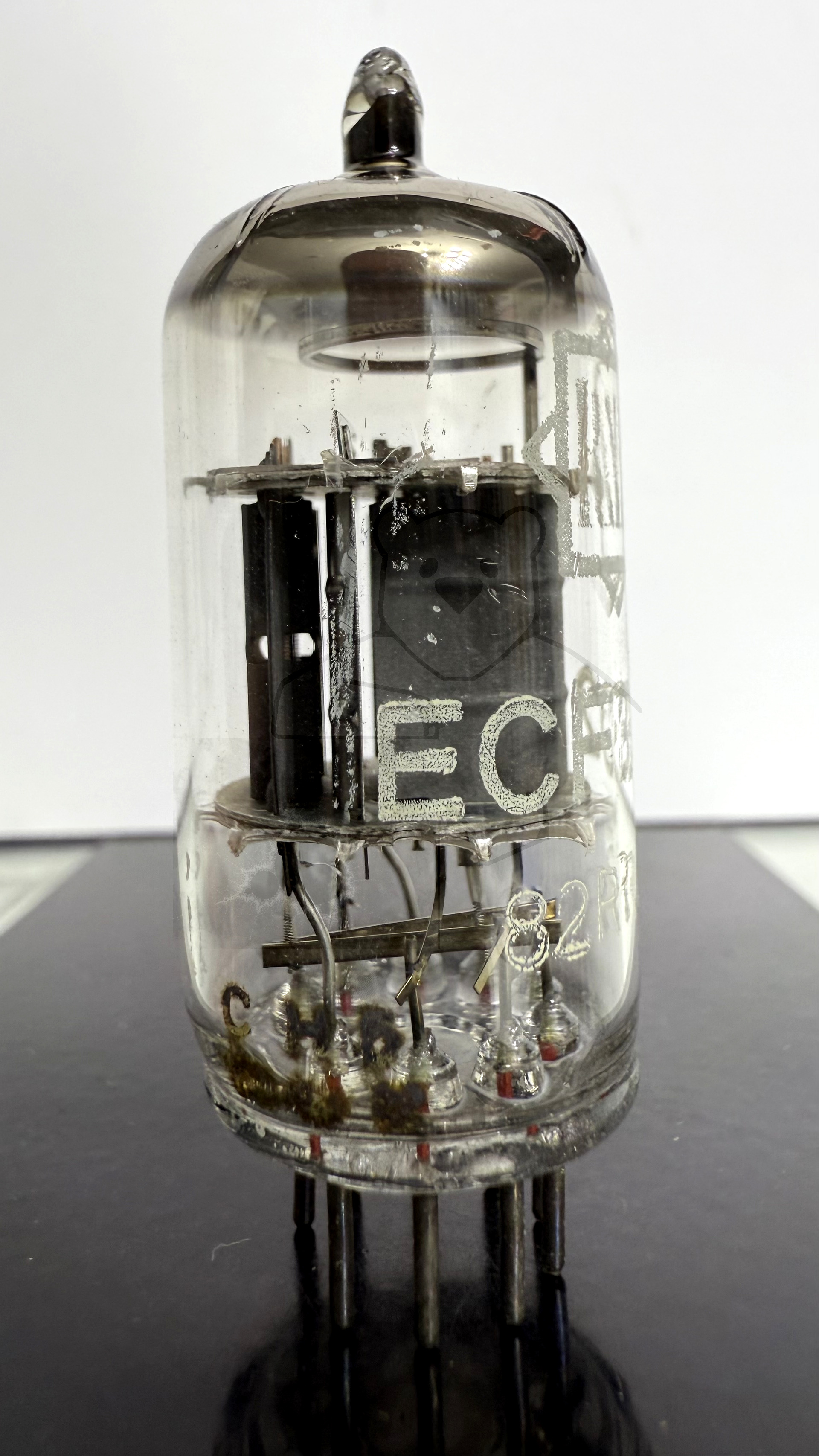

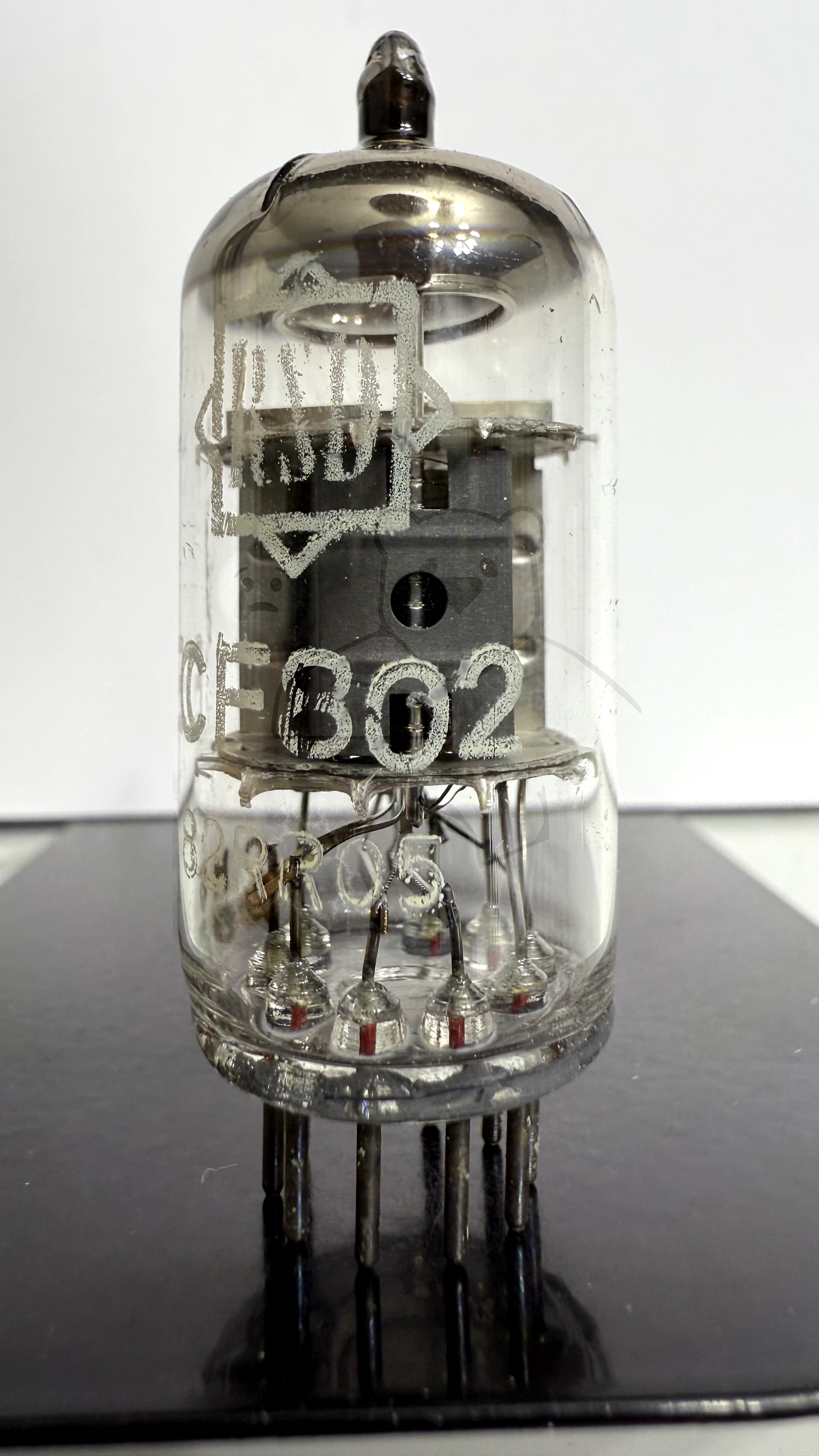

Daten und Bilder der Röhre: ECF802

🔎 Beschreibung der Röhre: ECF802

Name	ECF802
Vergleichsname	6JW8
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 00:48:00

🔎 Beschreibung der Systeme für die Röhre: ECF802

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Bildsynchronisation	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

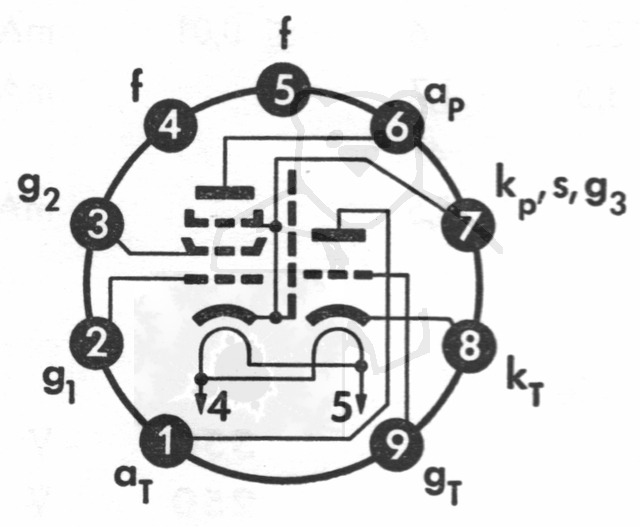

🔎 Sockelschaltung der ECF802

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECF802
Datenblatt ECF802 La Radiotechnique [www.tubedata.info].pdf (299 kB)
Datenblatt ECF802 Mazda Belvu [www.tubedata.info].pdf (739 kB)
Datenblatt ECF802 Telefunken [www.tubedata.info].pdf (259 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
