đ Beschreibung der Röhre: ECC813
| Name | ECC813 |
| Vergleichsname | |
| Heizspannung (Volt) | 12,6 oder 6,3 |
| Heizstrom (AmpĂšre) | 0,3 oder 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Letzte Ănderung | 24.03.2016 02:51:55 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECC813
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | â Breitbandverstaerker, Triode |
â Breitbandverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

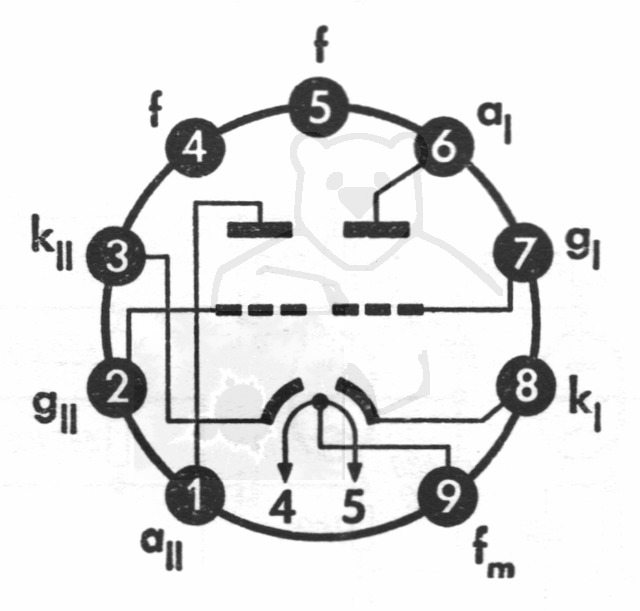

đ Sockelschaltung der ECC813
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu ECC813
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ Bilder der Röhre: ECC813

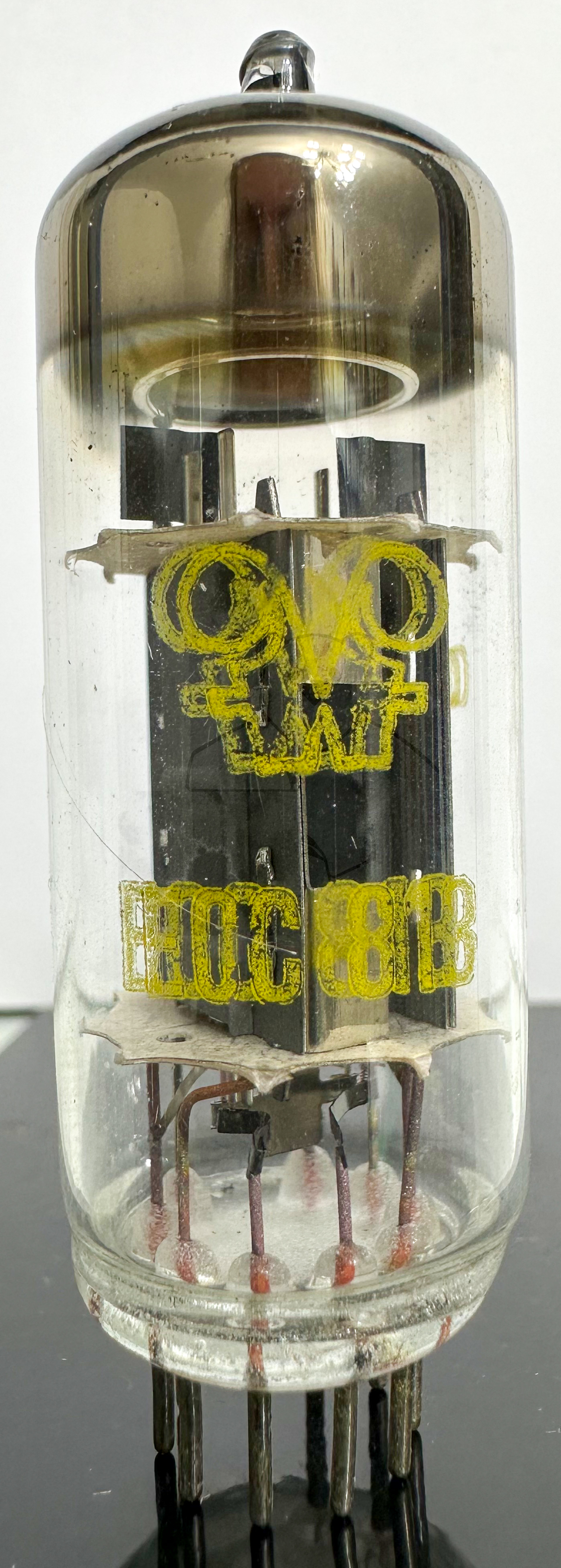

Röhre ECC813 #0268 Bild 1

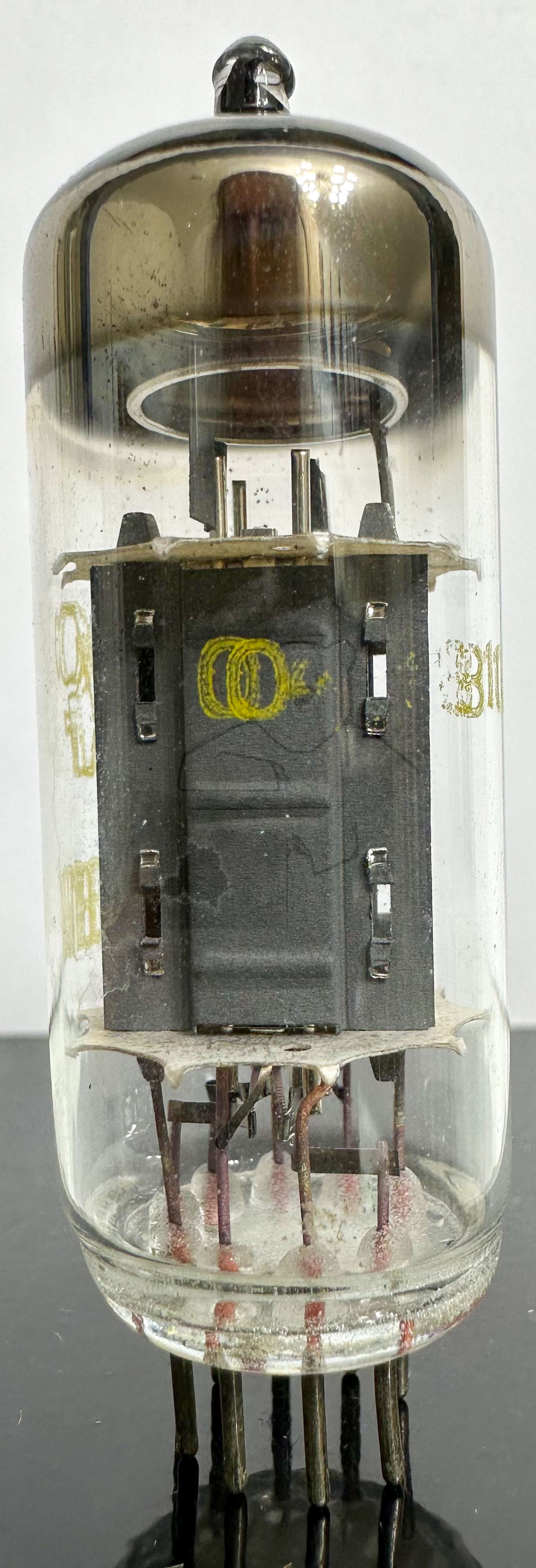

Röhre ECC813 #0268 Bild 2

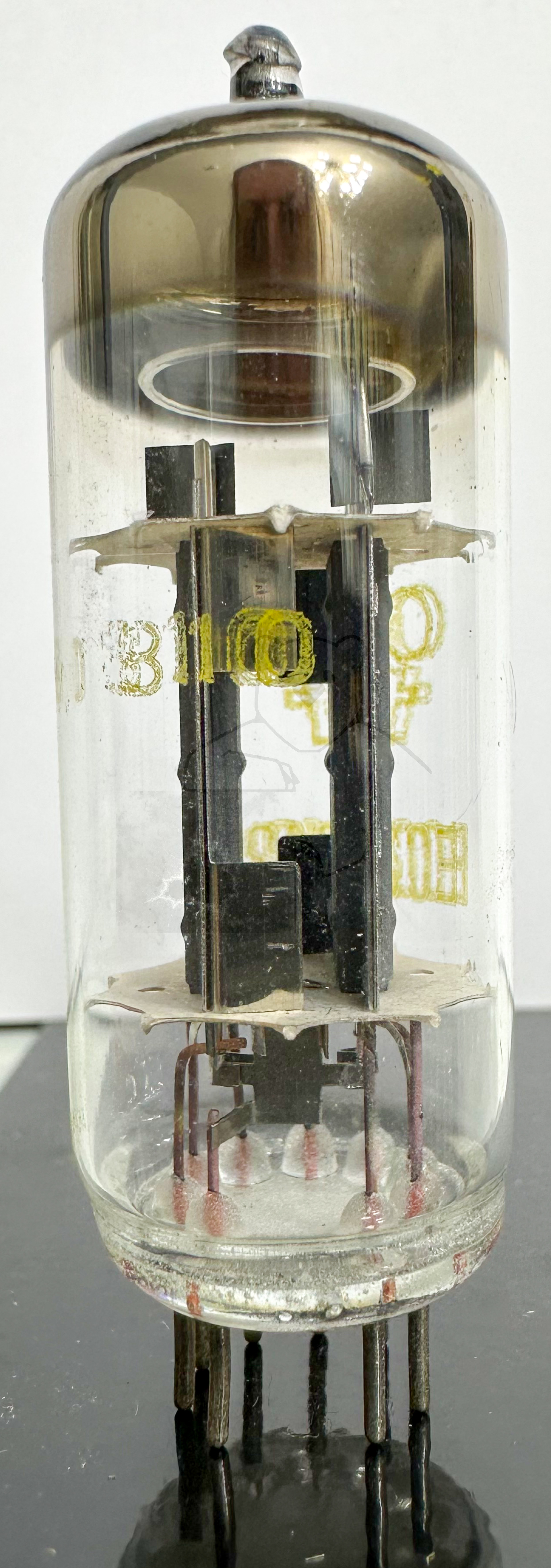

Röhre ECC813 #0268 Bild 3

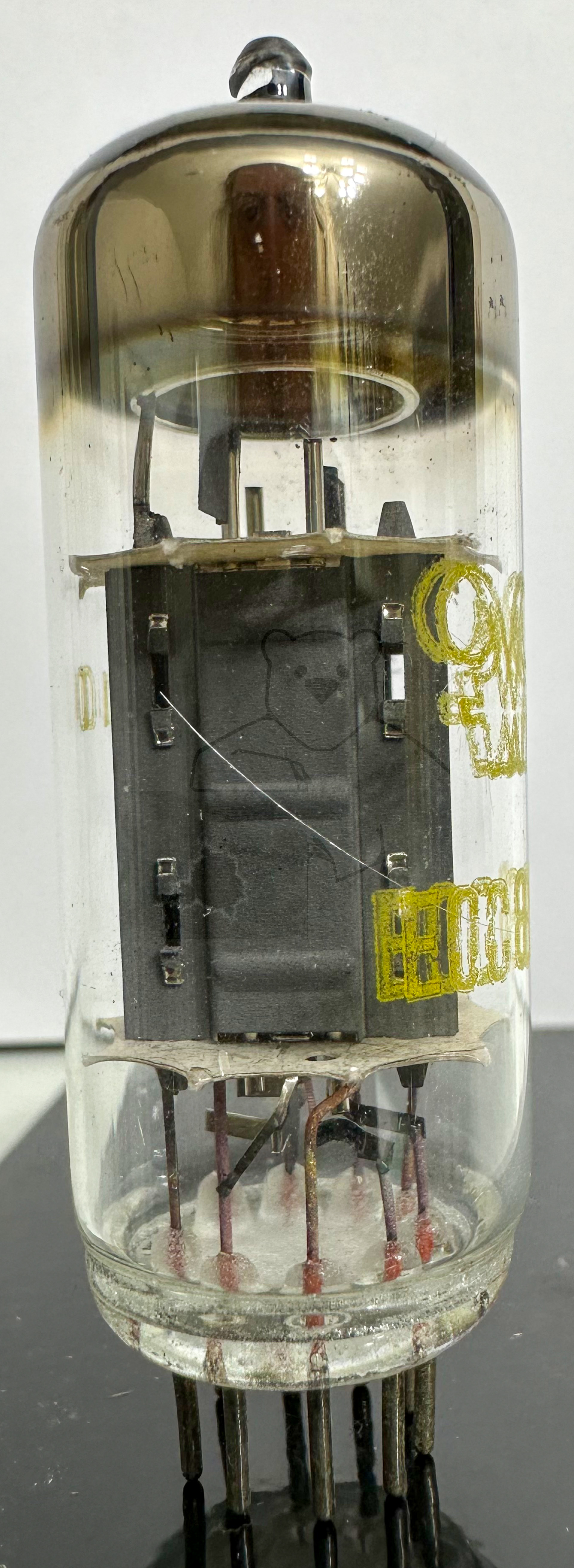

Röhre ECC813 #0268 Bild 4
đ Alle Röhren vom Typ ECC813 in der Sammlung
- â ECC813 Inventar: 00268 Hersteller: â Funkwerk Erfurt
