🔎 Beschreibung der Röhre: EC92
| Name | EC92 |
| Vergleichsname | 6AB4 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EC92
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EC92
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EC92
Datenblatt EC92 La Radiotechnique [www.tubedata.info].pdf (36 kB)
Datenblatt EC92 Philips Version 1.pdf (40 kB)
Datenblatt EC92 Philips Version 2 [www.tubedata.info].pdf (38 kB)
Datenblatt EC92 RFT.pdf (91 kB)
Datenblatt EC92 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1790 kB)
Pruefkarte EC92 6AB4 - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte EC92 6AB4 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EC92
Röhre EC92 #7527 Bild 1
Röhre EC92 #2505 Bild 1

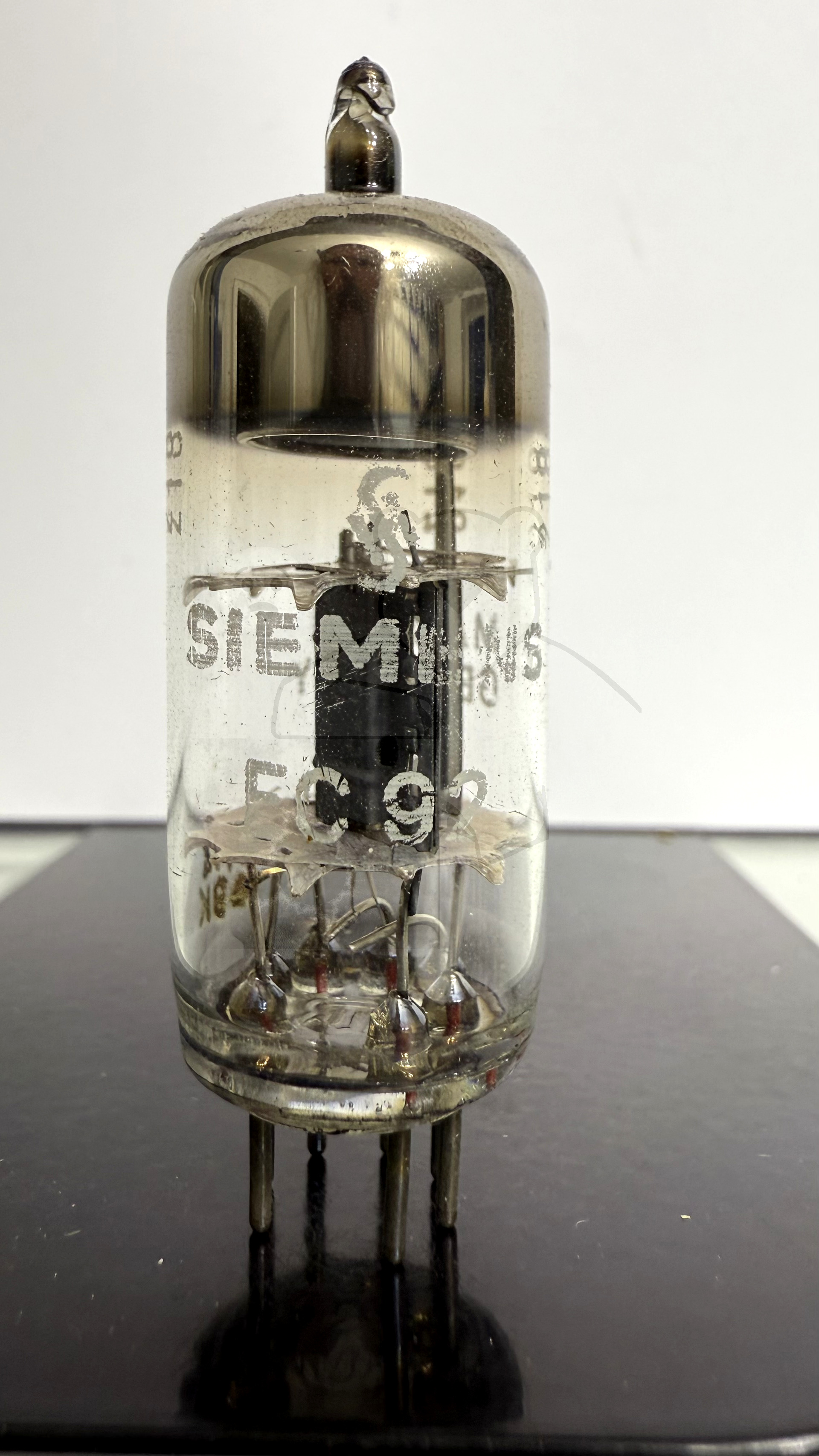

Röhre EC92 #4093 Bild 1

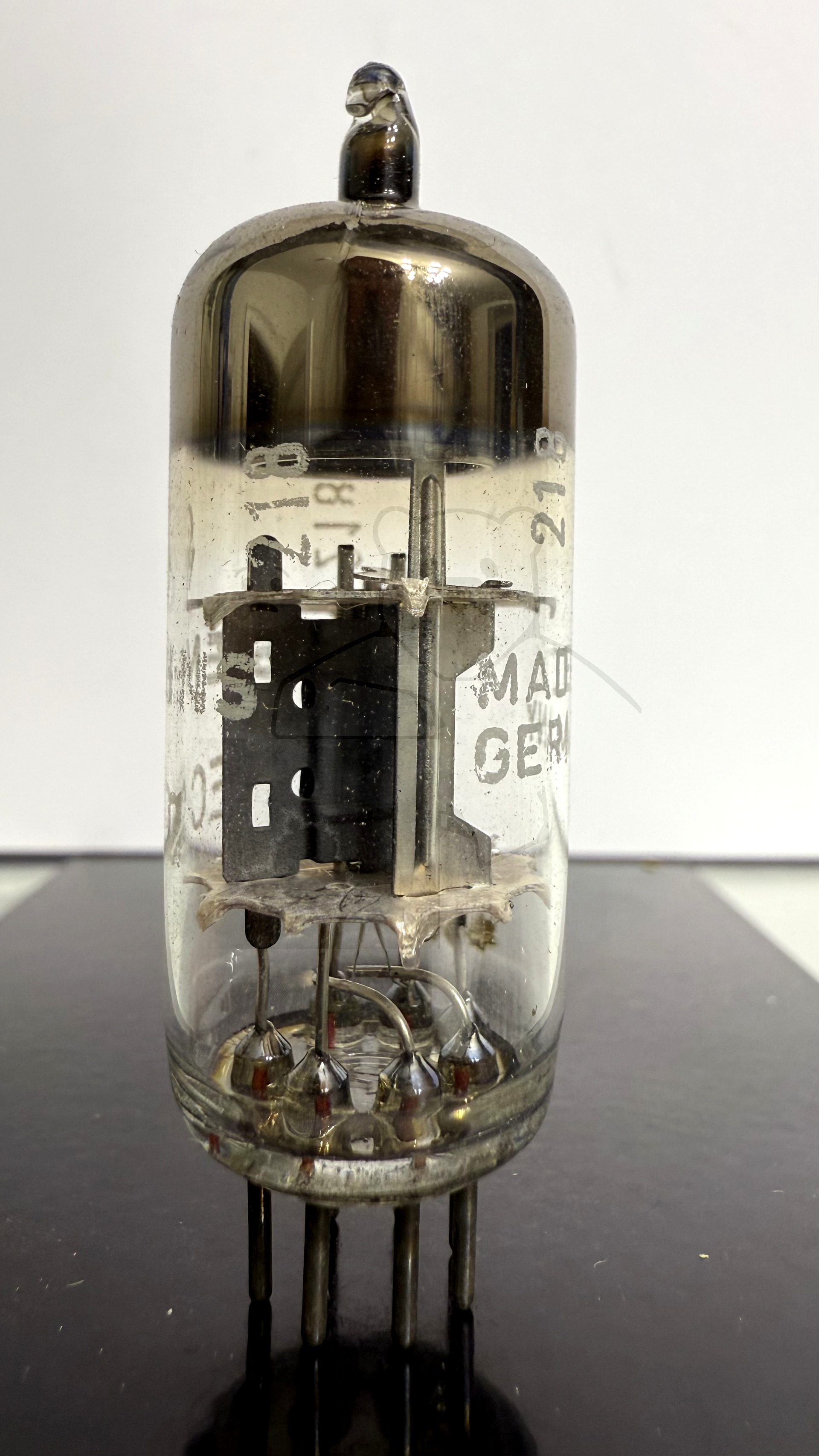

Röhre EC92 #4093 Bild 2

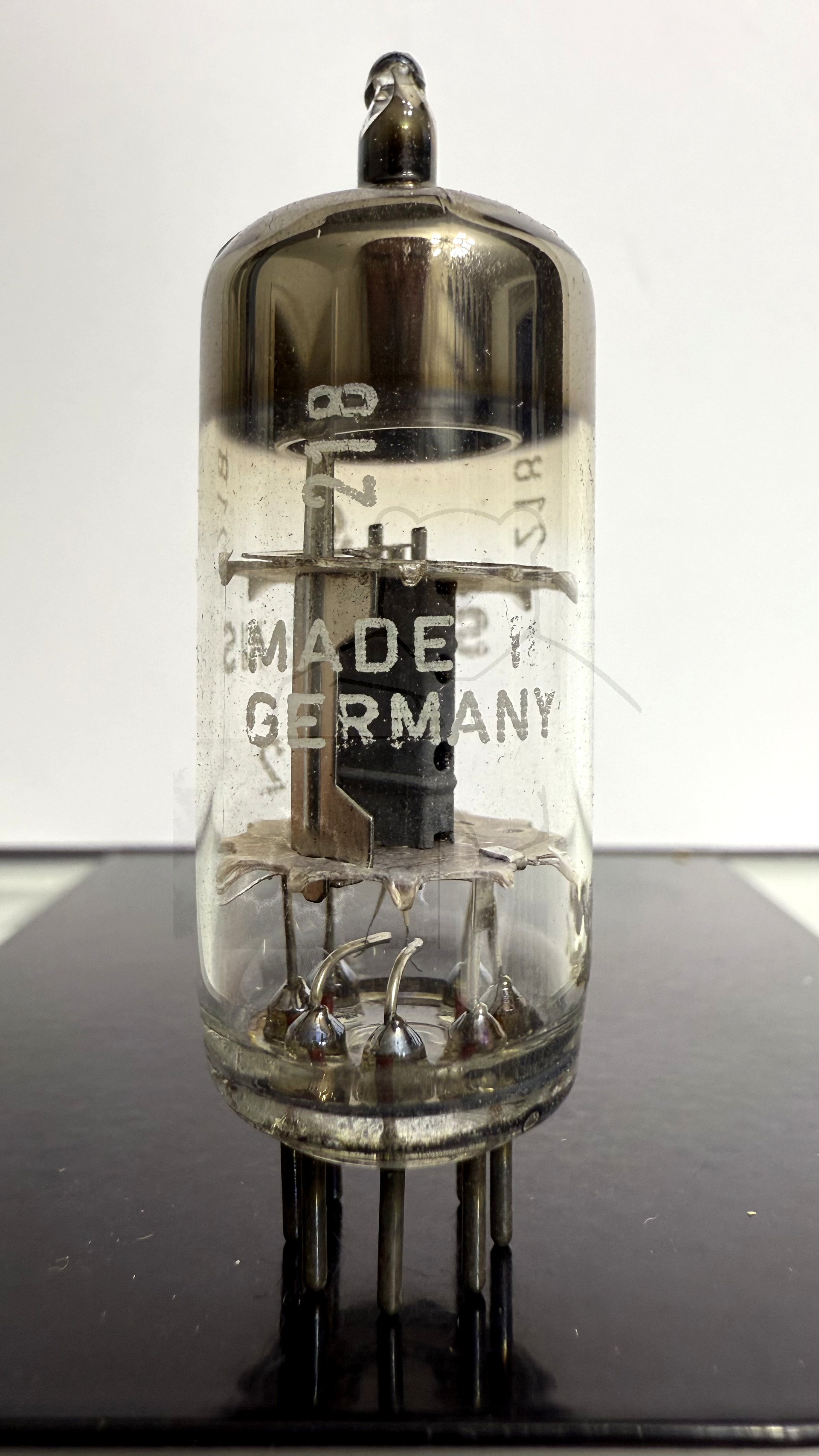

Röhre EC92 #4093 Bild 3

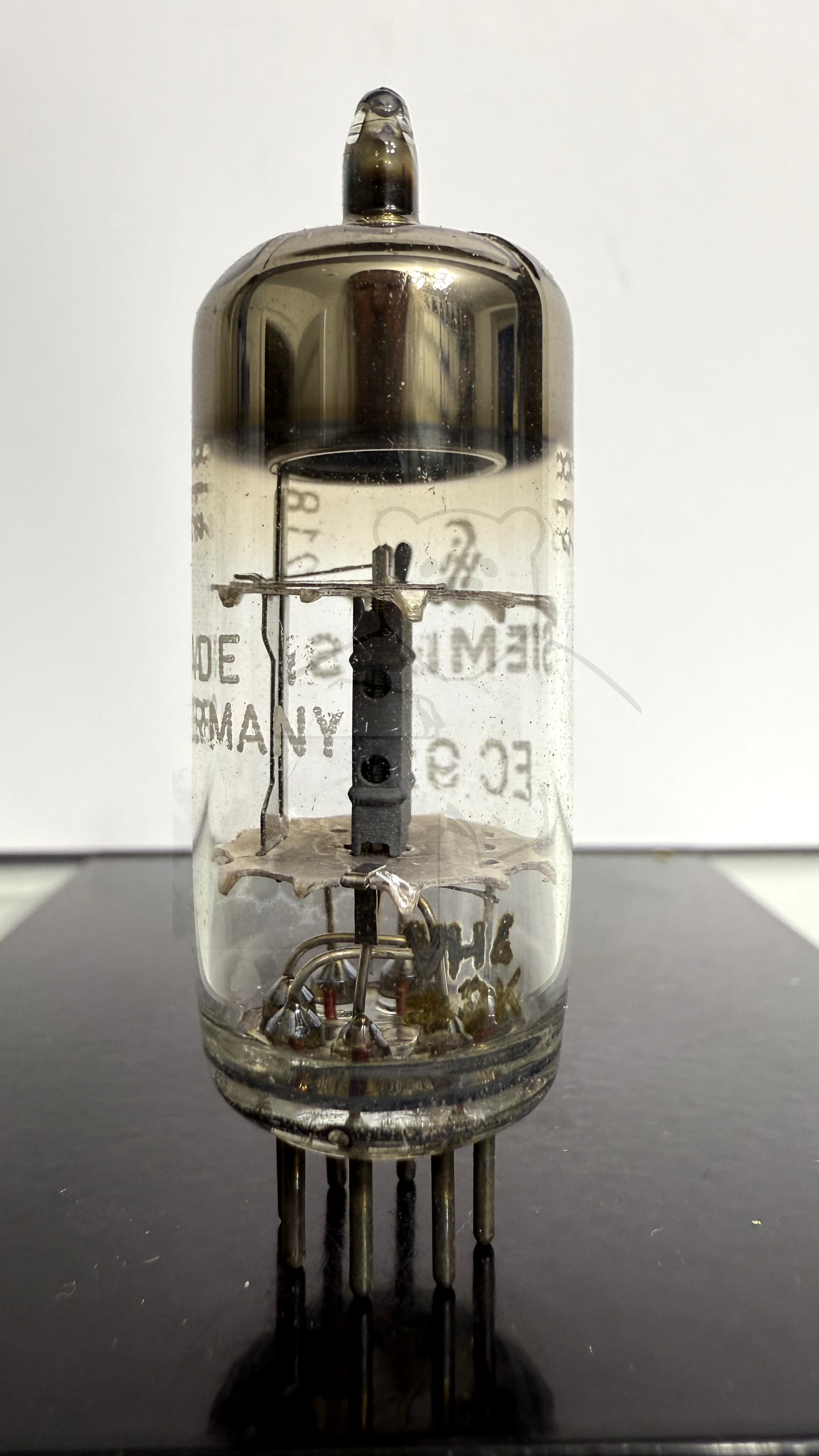

Röhre EC92 #4093 Bild 4

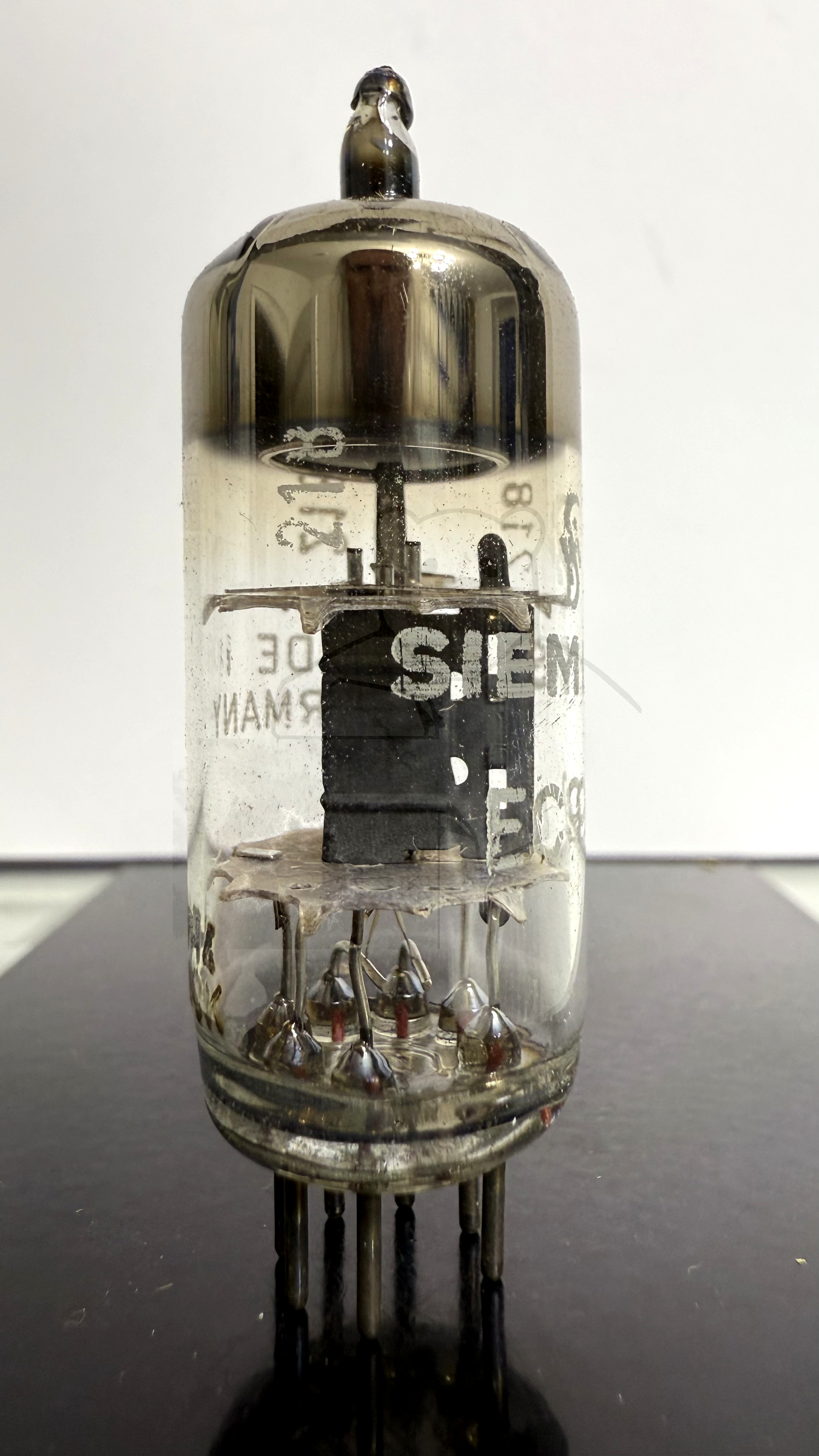

Röhre EC92 #4093 Bild 5
Röhre EC92 #4323 Bild 1

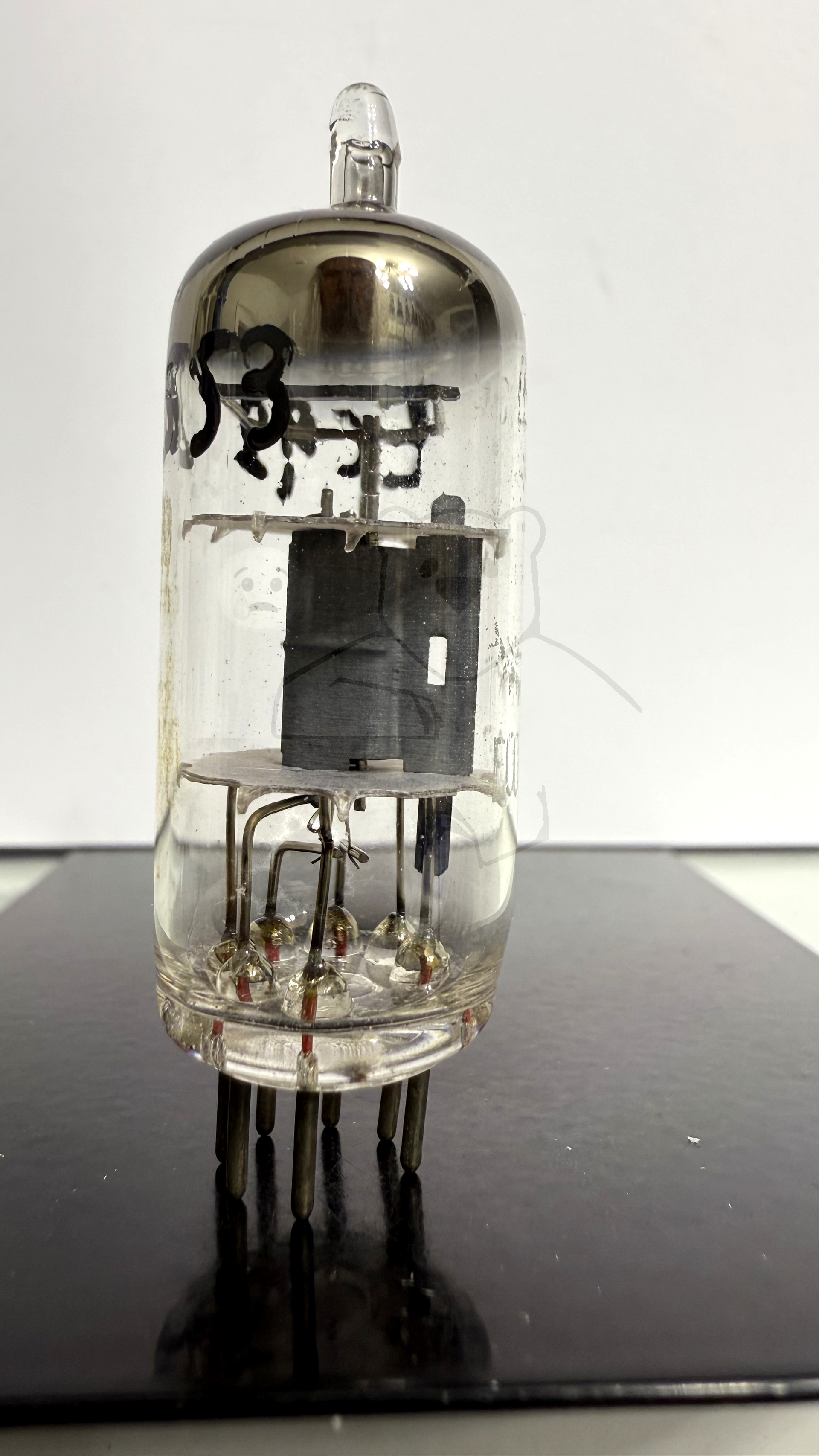

Röhre EC92 #2553 Bild 1

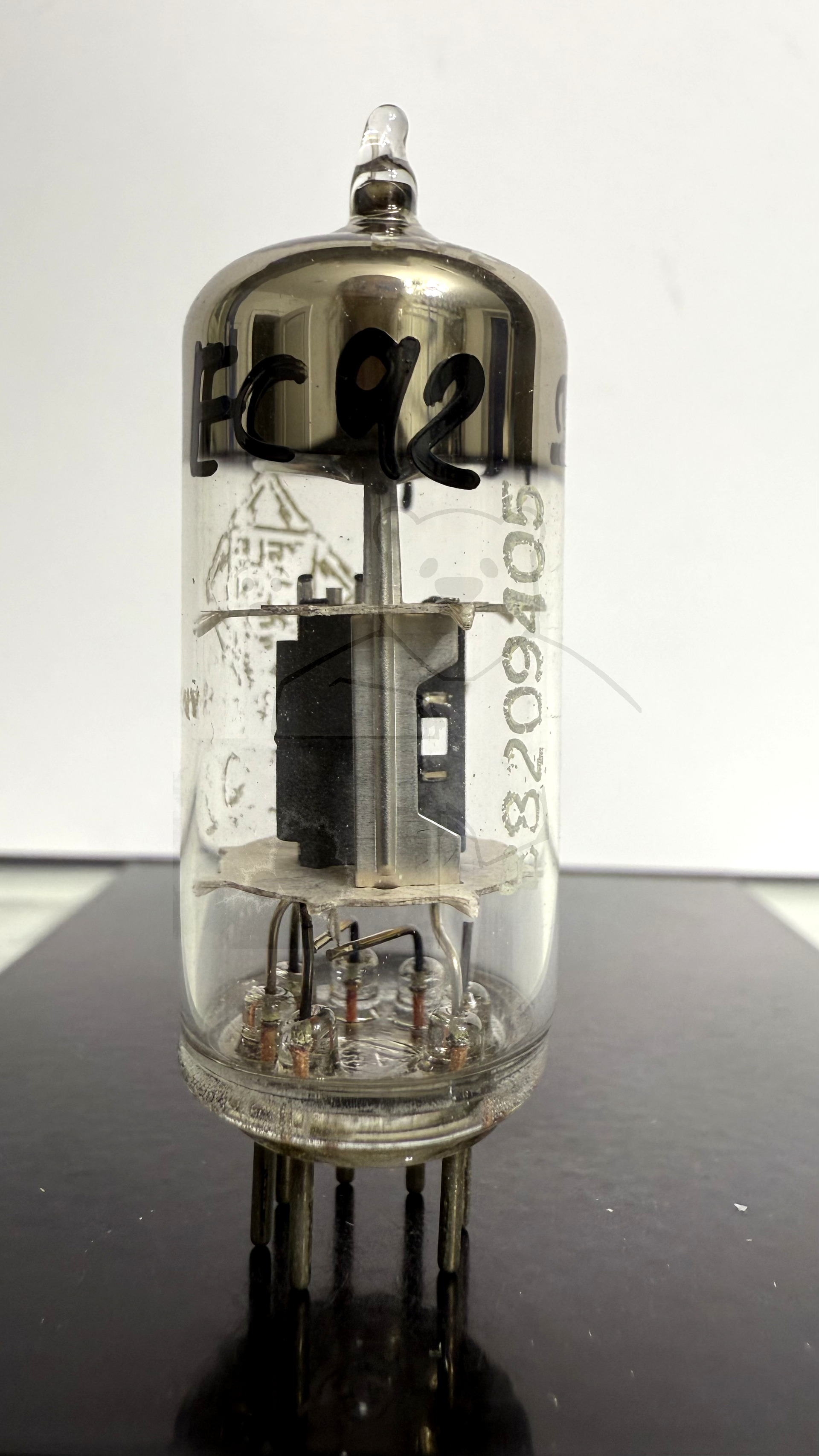

Röhre EC92 #2909 Bild 1
Röhre EC92 #2505 Bild 1

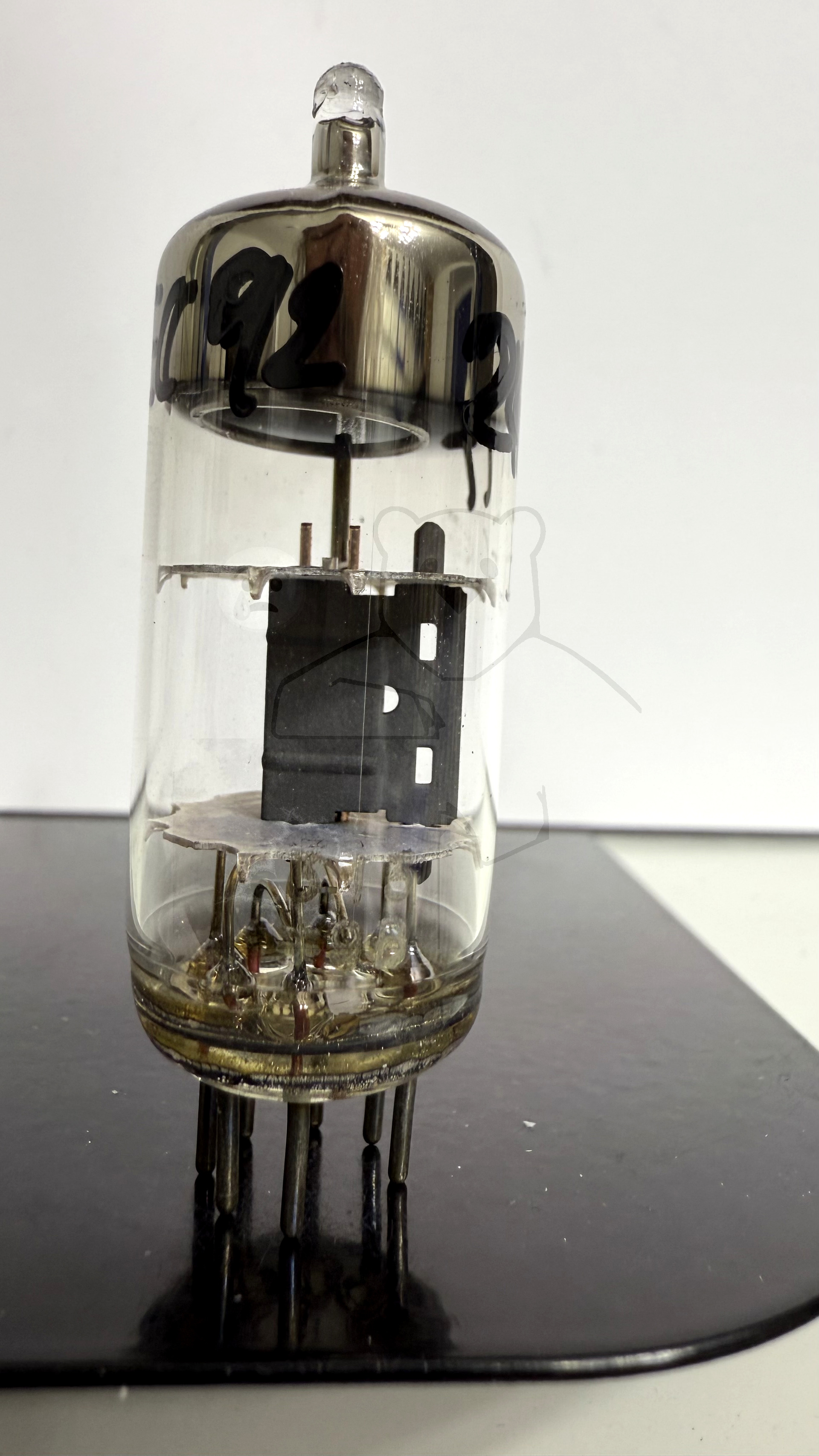

Röhre EC92 #2497 Bild 1

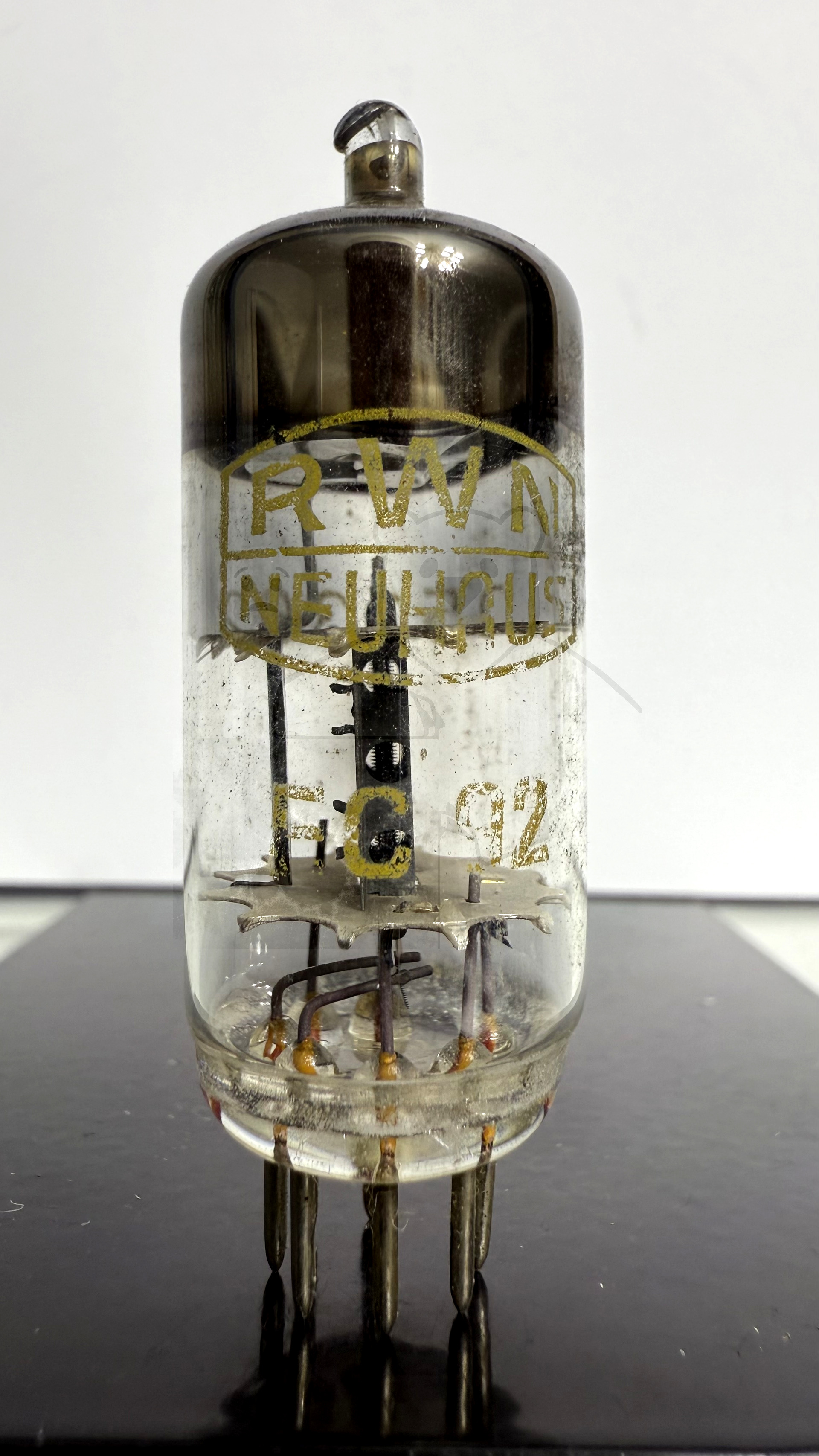

Röhre EC92 #5096 Bild 1

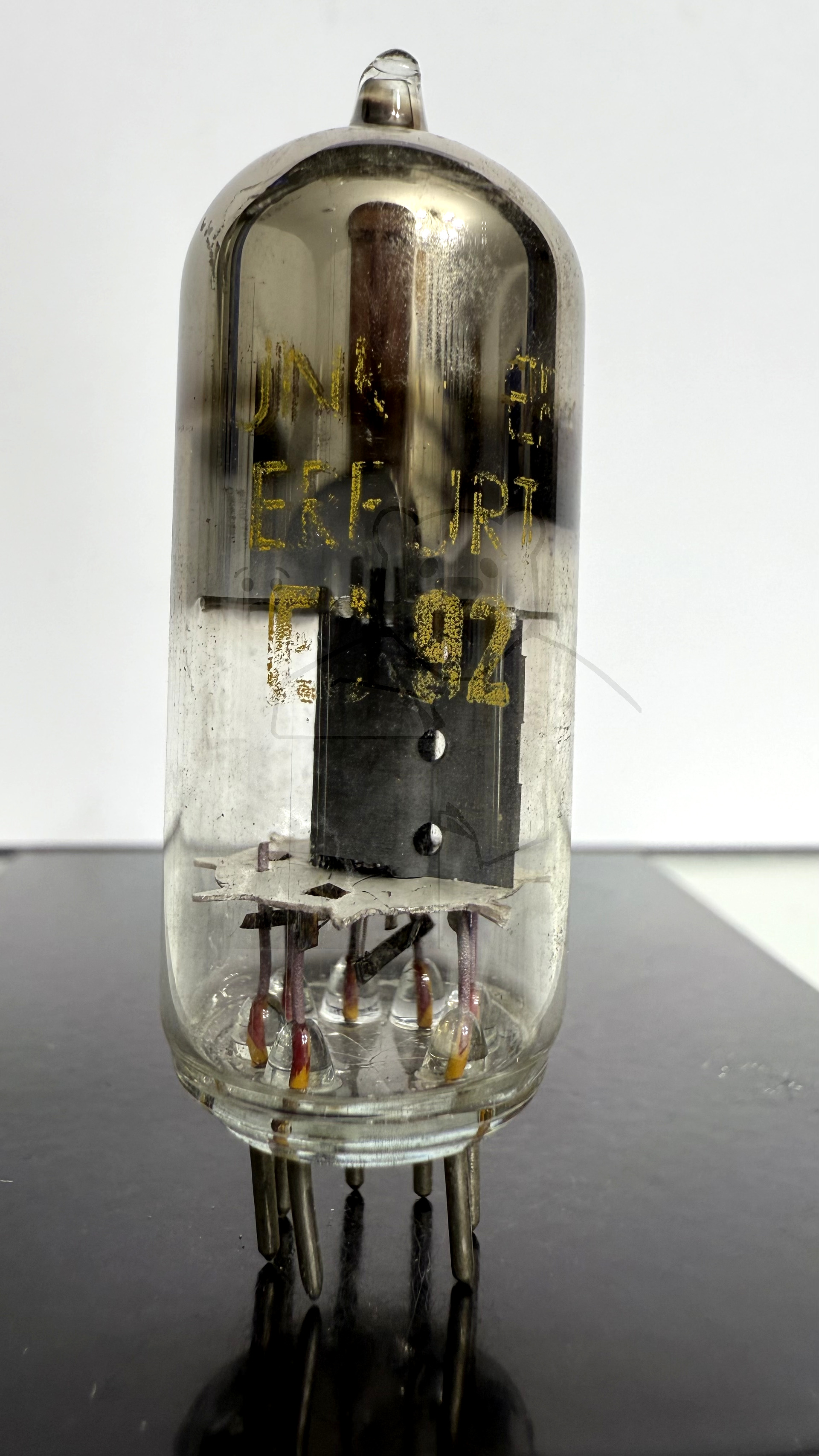

Röhre EC92 #5314 Bild 1

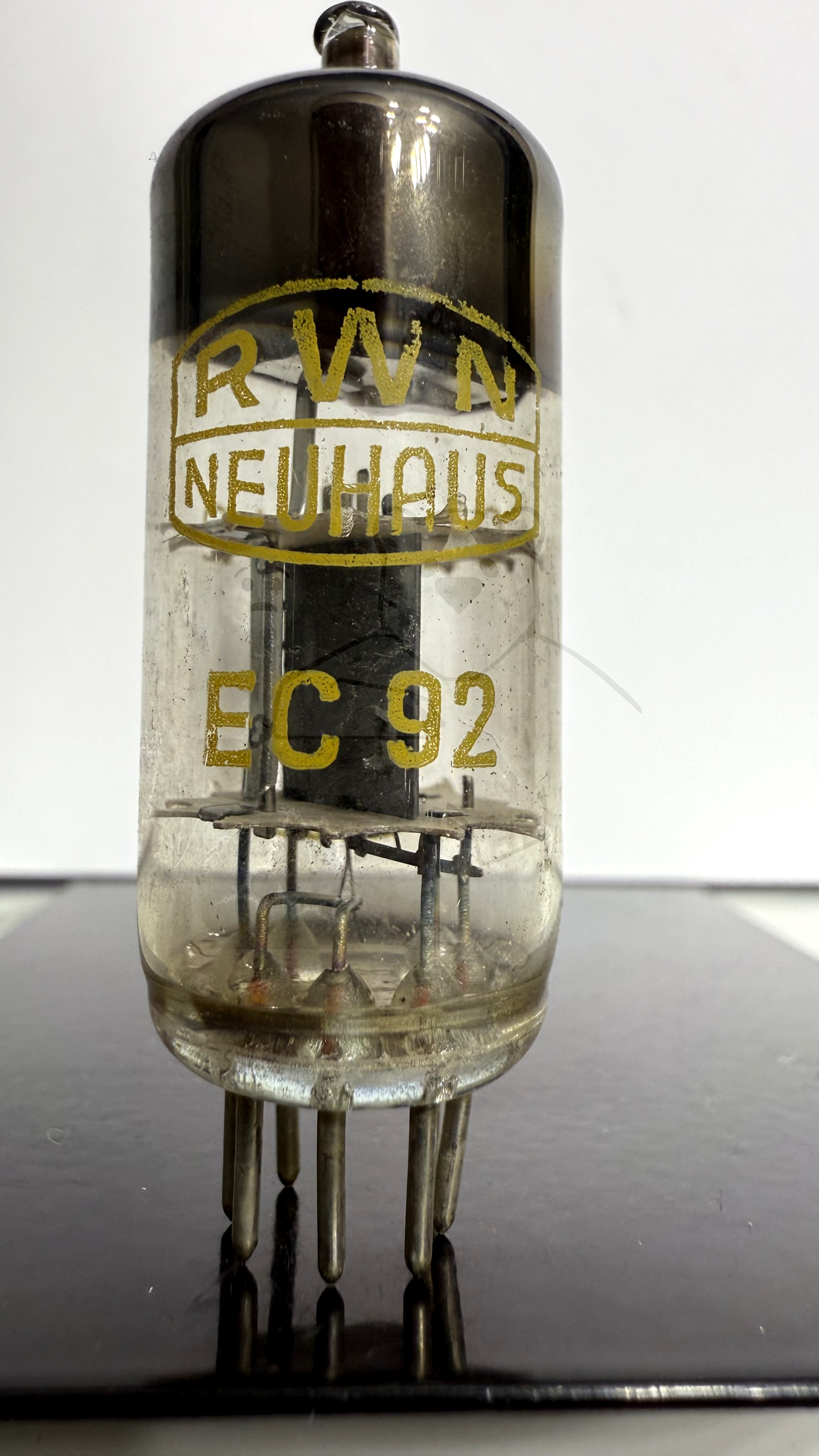

Röhre EC92 #5605 Bild 1
