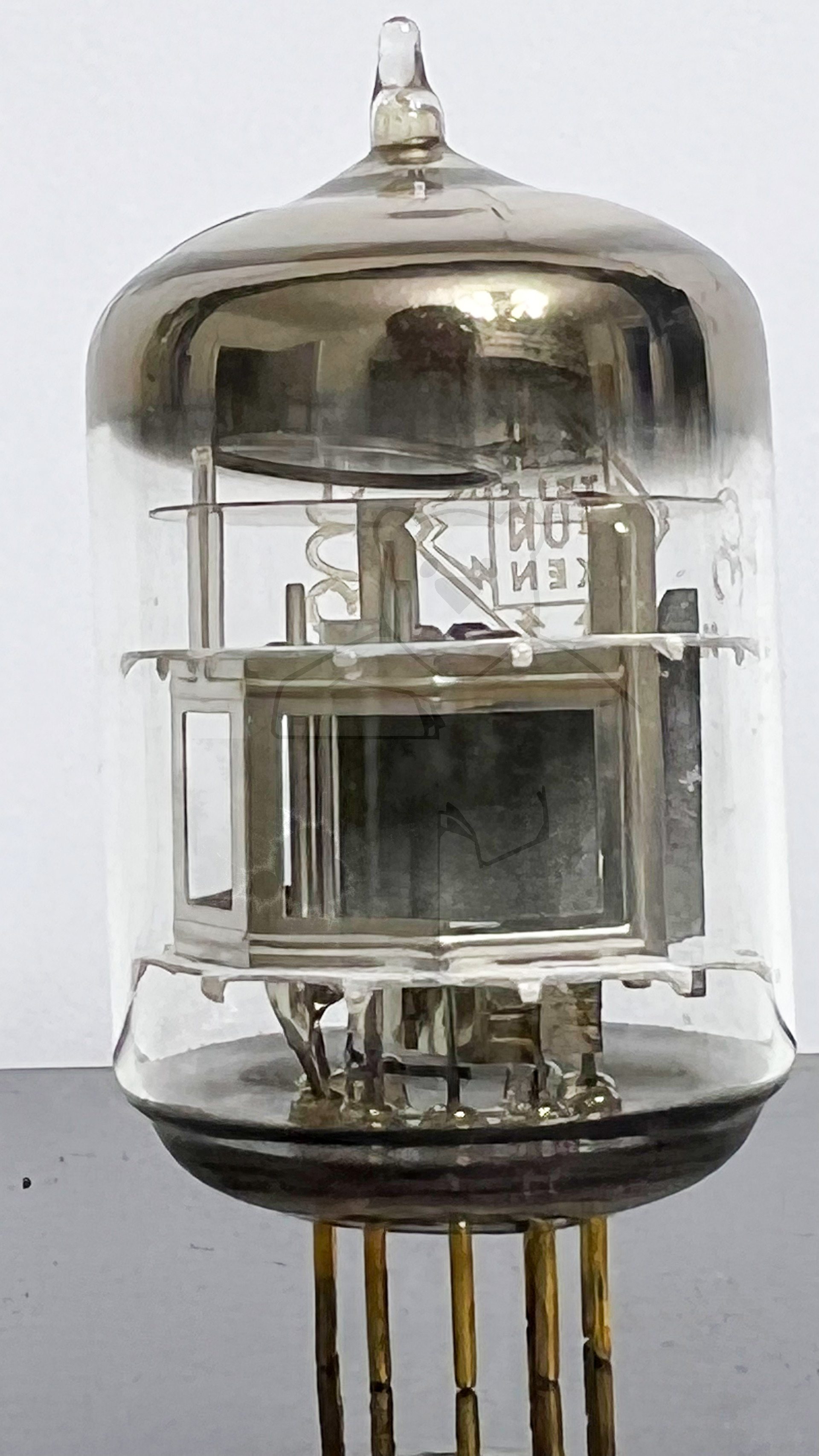

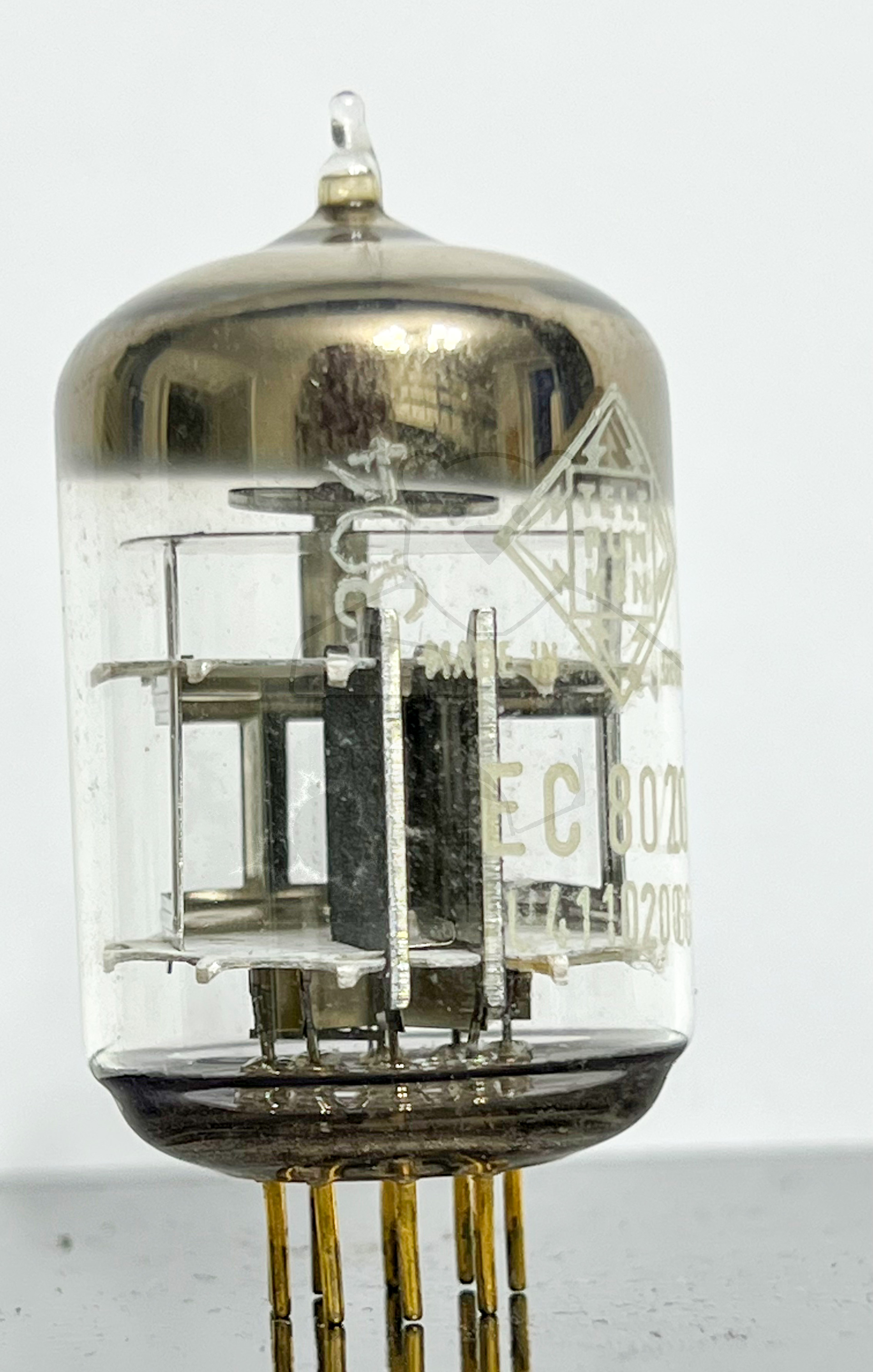

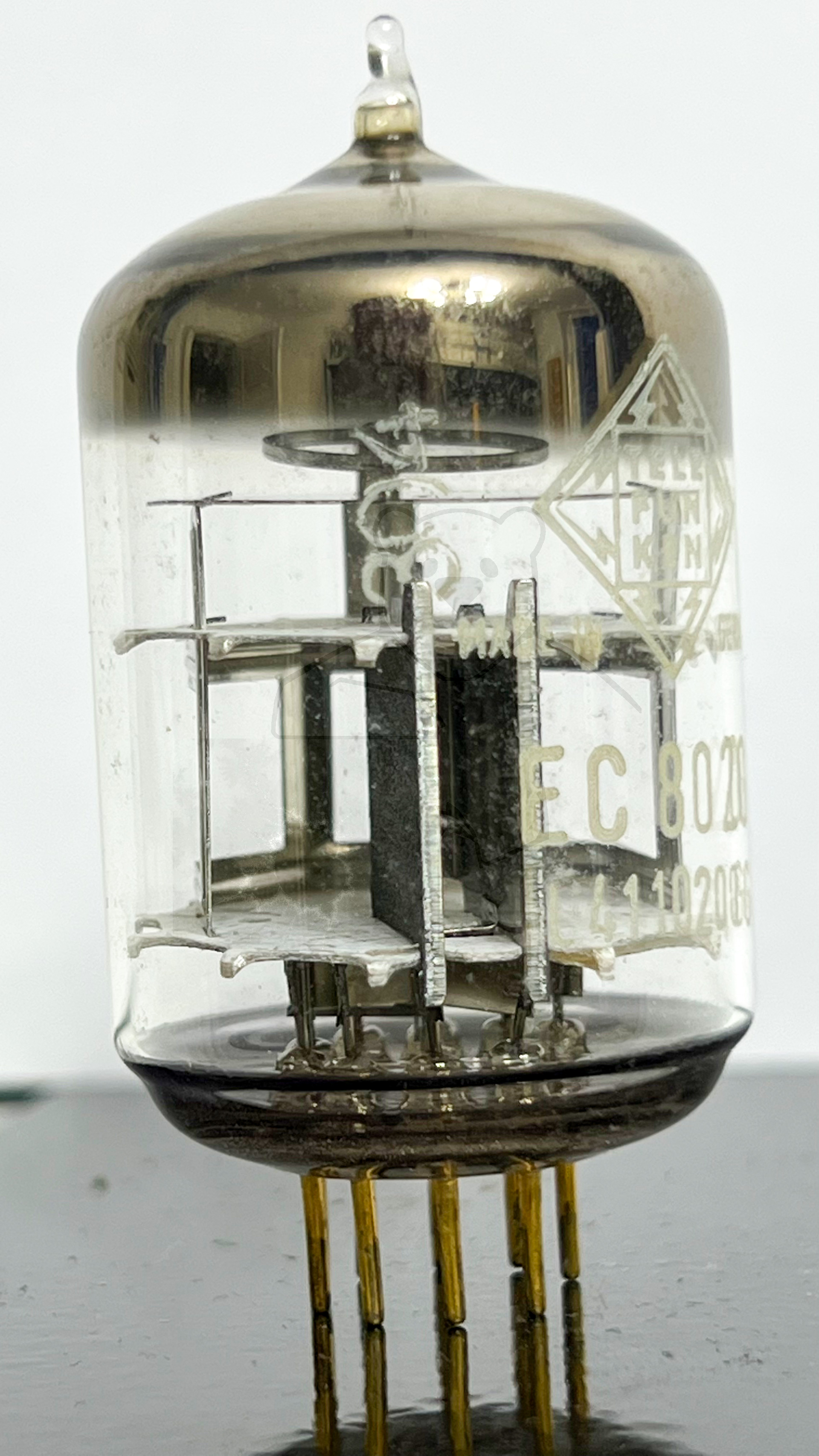

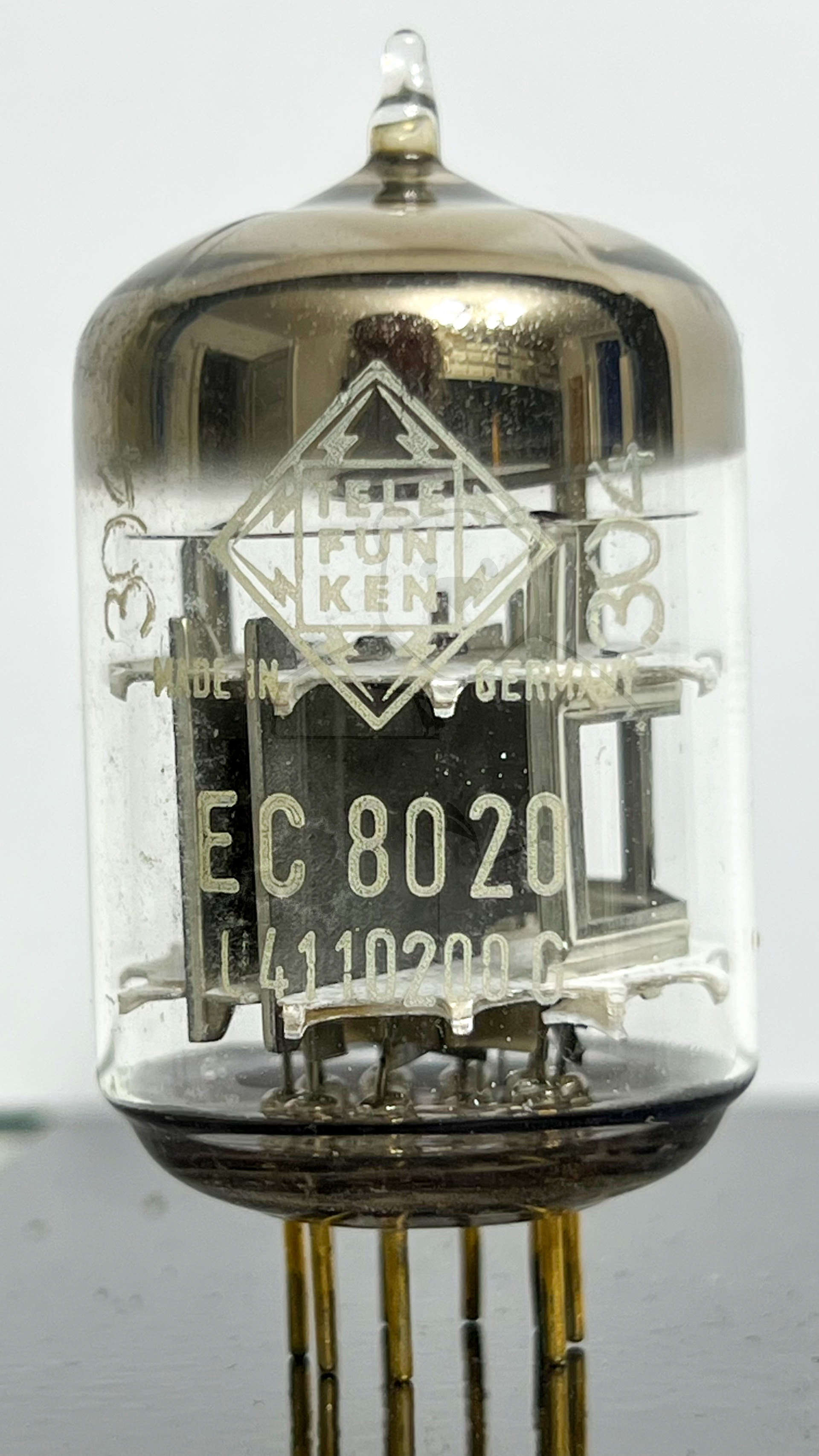

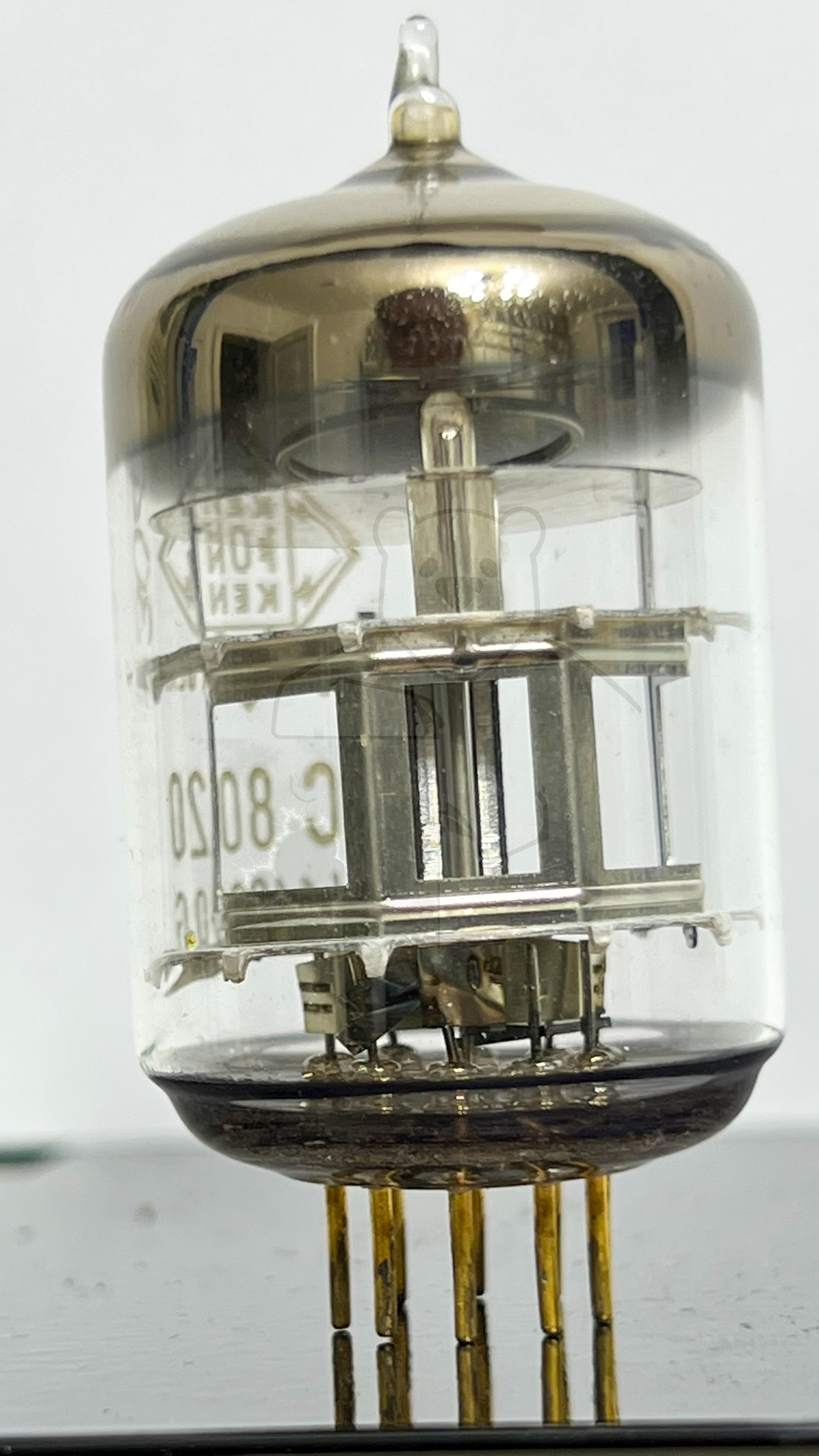

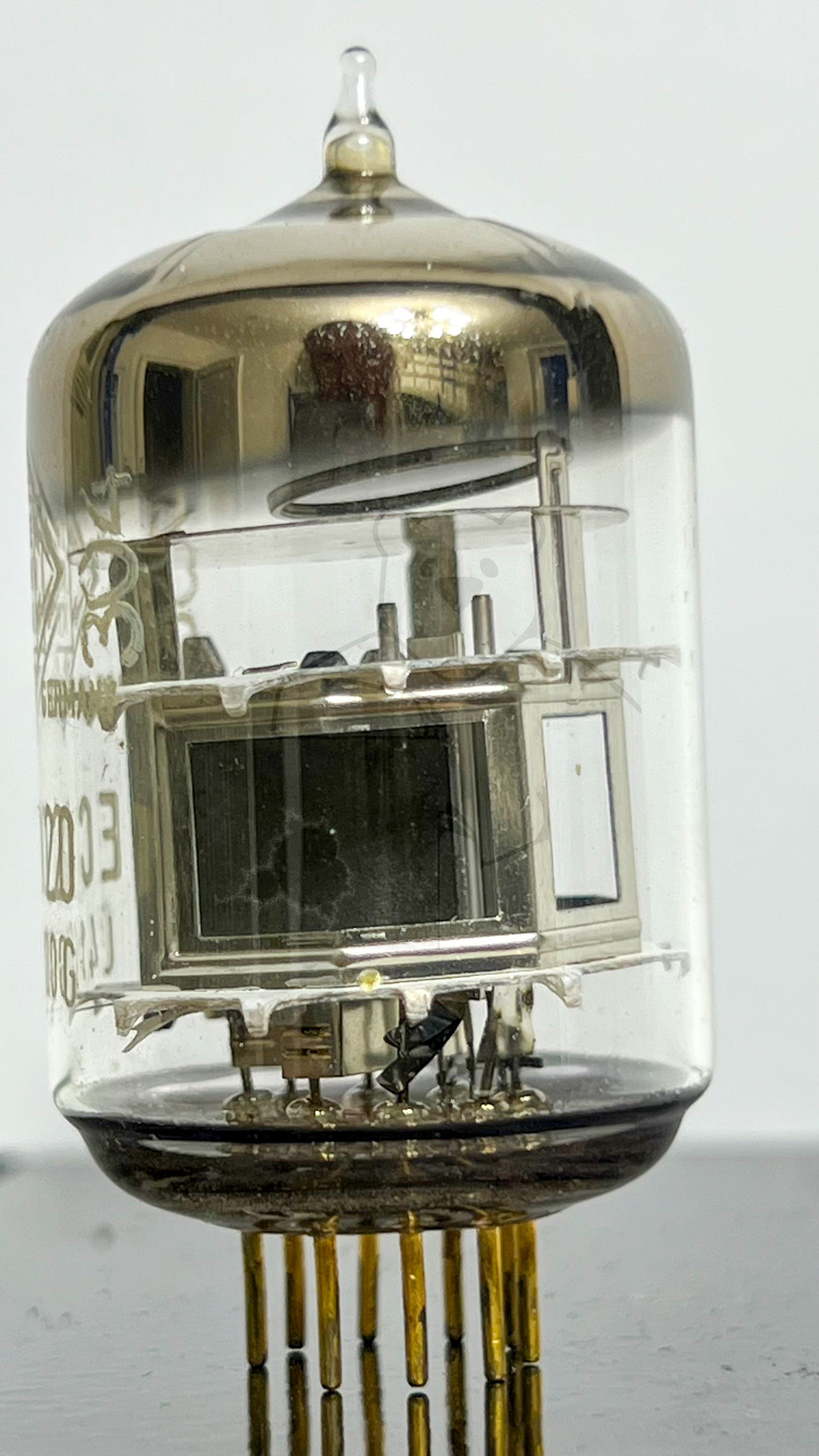

Daten und Bilder der Röhre: EC8020

🔎 Beschreibung der Röhre: EC8020

Name	EC8020
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,28
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Leistungstriode für VHF und UHF-Verstärker.
Letzte Änderung	10.06.2018 20:51:10

🔎 Beschreibung der Systeme für die Röhre: EC8020

	System 1
Kathode	2
Gitter 1	1, 3, 6, 7, 9
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

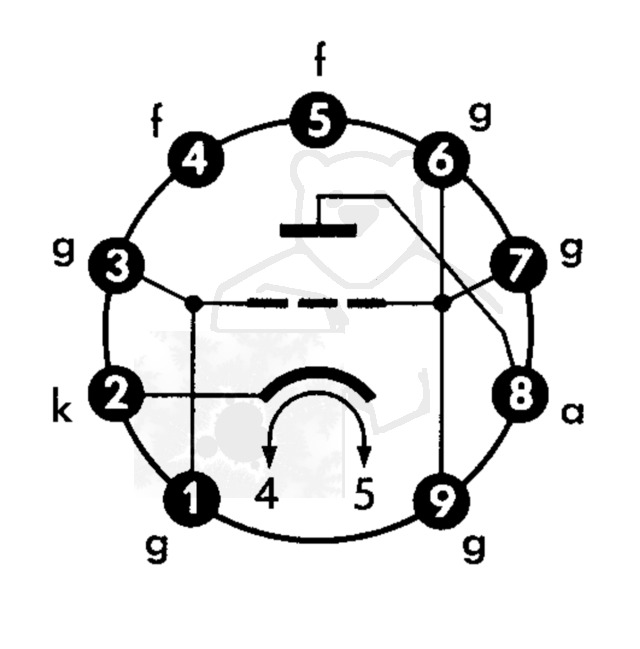

🔎 Sockelschaltung der EC8020

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EC8020
Datenblatt EC8020 Telefunken.pdf (155 kB)
