Daten und Bilder der Röhre: EC360

🔎 Beschreibung der Röhre: EC360

Name	EC360
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,9 oder 0,95
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	10.06.2018 20:48:53

🔎 Beschreibung der Systeme für die Röhre: EC360

	System 1
Kathode	1, 8
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4, 5
Anode 2
Leuchtschirm
Heizung	2, 3 - Mittelabgriff Stift 7
Abschirmung
Funktion	→ Serien Regelroehre, Laengsreglung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

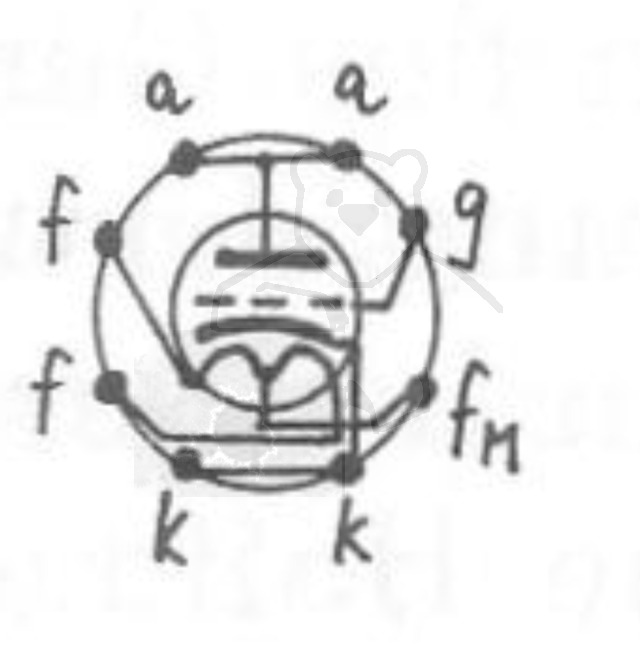

🔎 Sockelschaltung der EC360

Bildquelle: Max Funke Messkarte

🔎 Datenblätter zur Röhre: EC360
Kurzdatenblatt EC360.pdf (104 kB)
Pruefkarte EC360 - Funke W19 Roehrenpruefer.pdf (189 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EC360

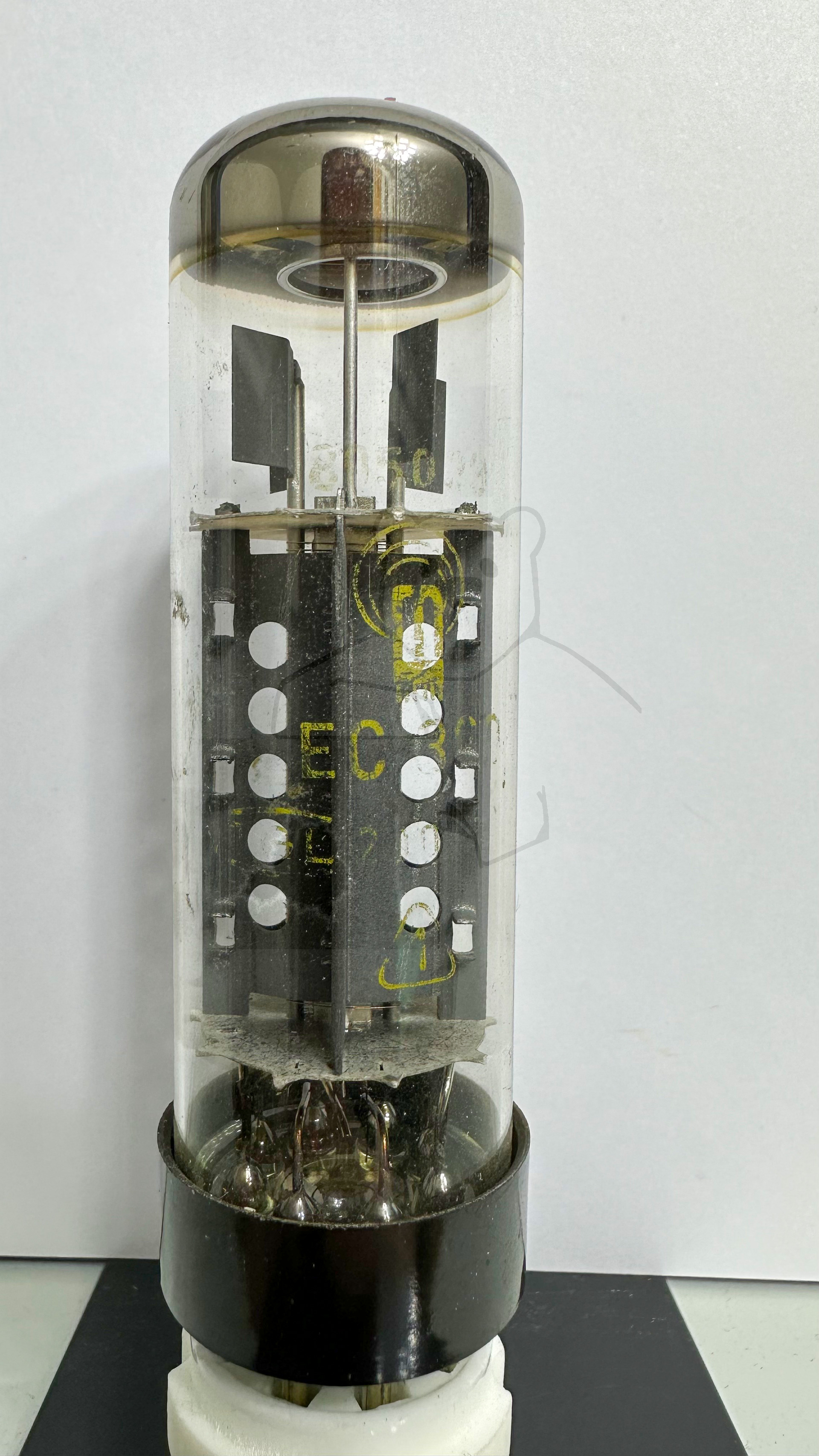

Röhre EC360 #4660 Bild 1

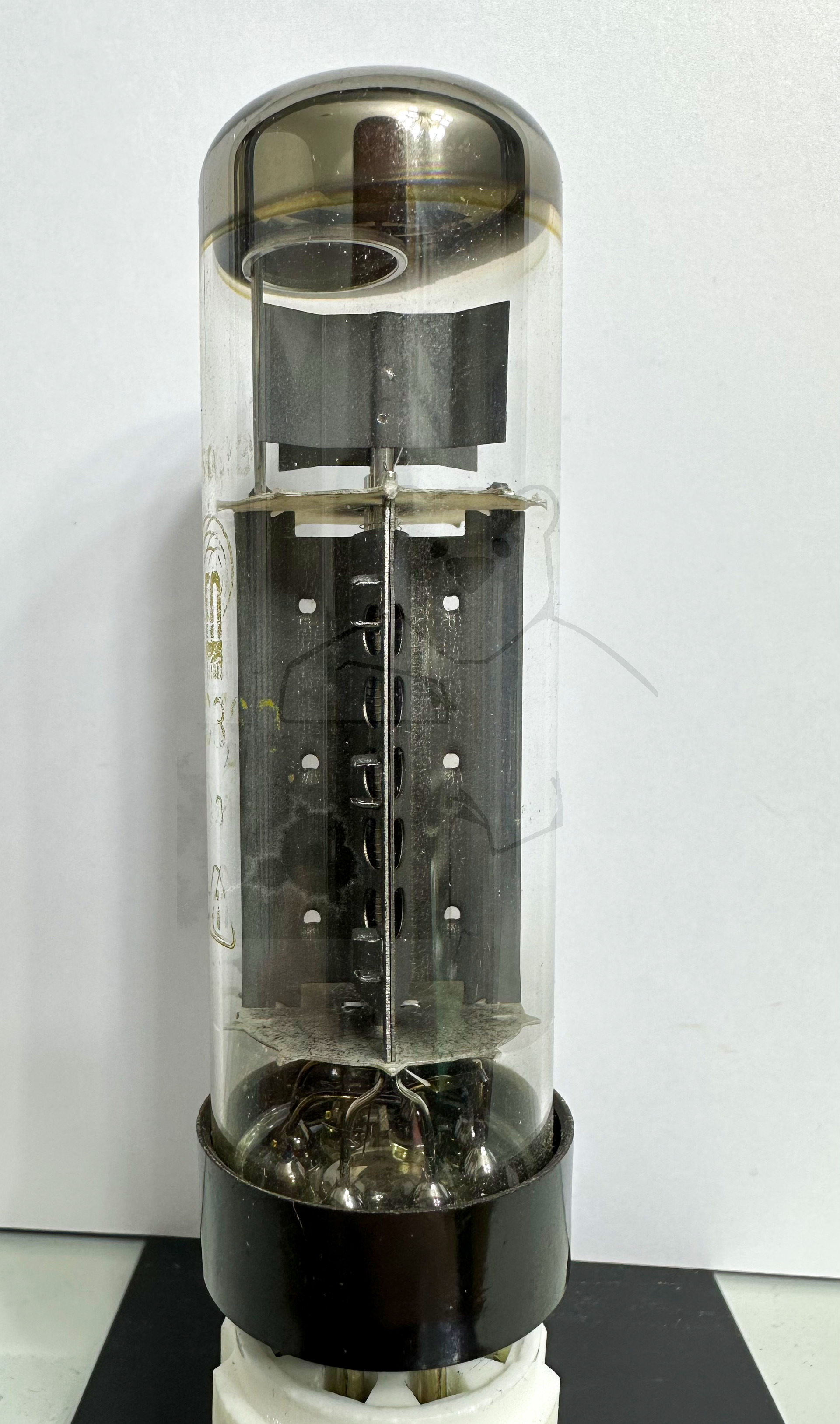

Röhre EC360 #4660 Bild 2

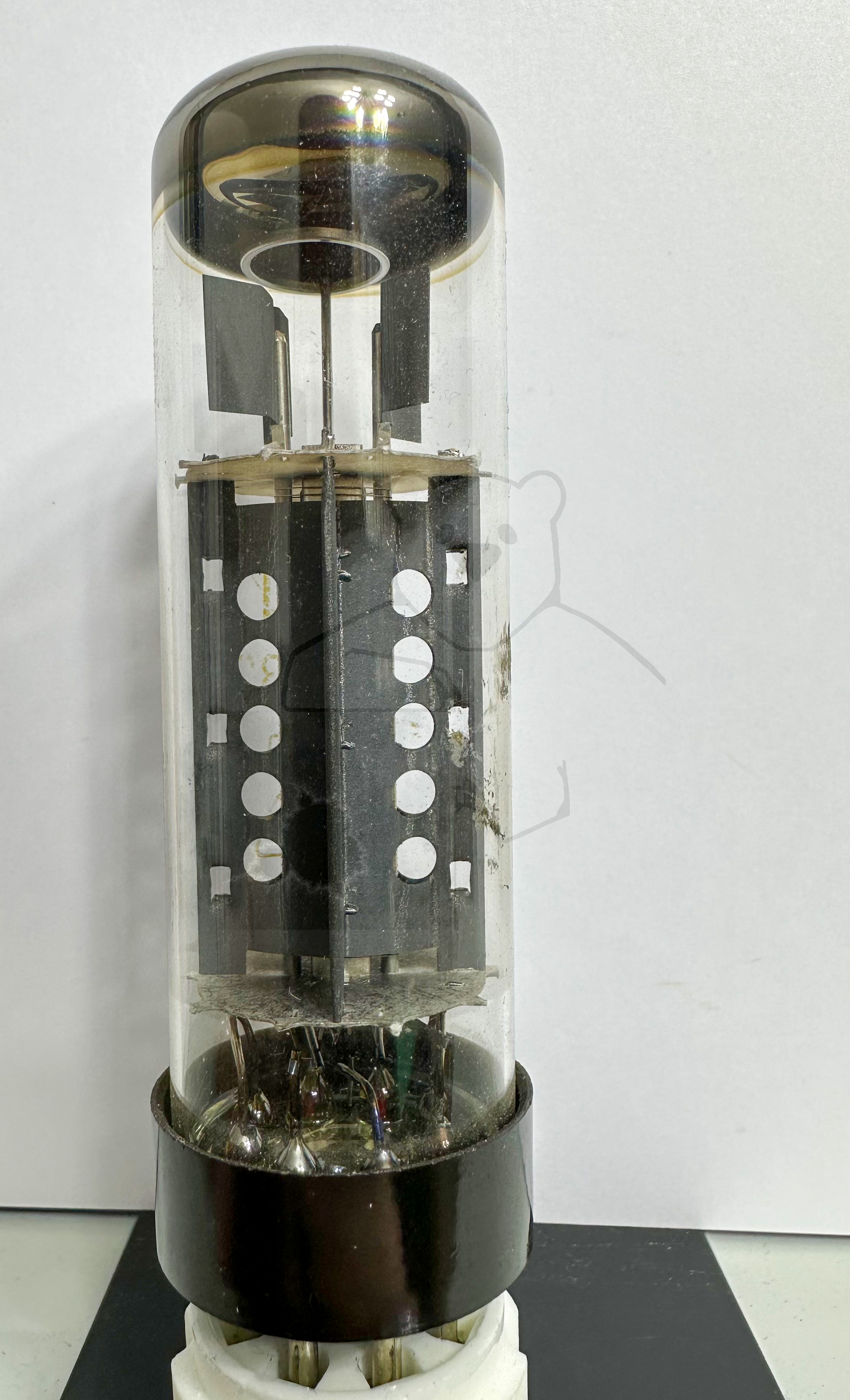

Röhre EC360 #4660 Bild 3

🔎 Alle Röhren vom Typ EC360 in der Sammlung

→ EC360 Inventar: 04660 Hersteller: → R-F-T
