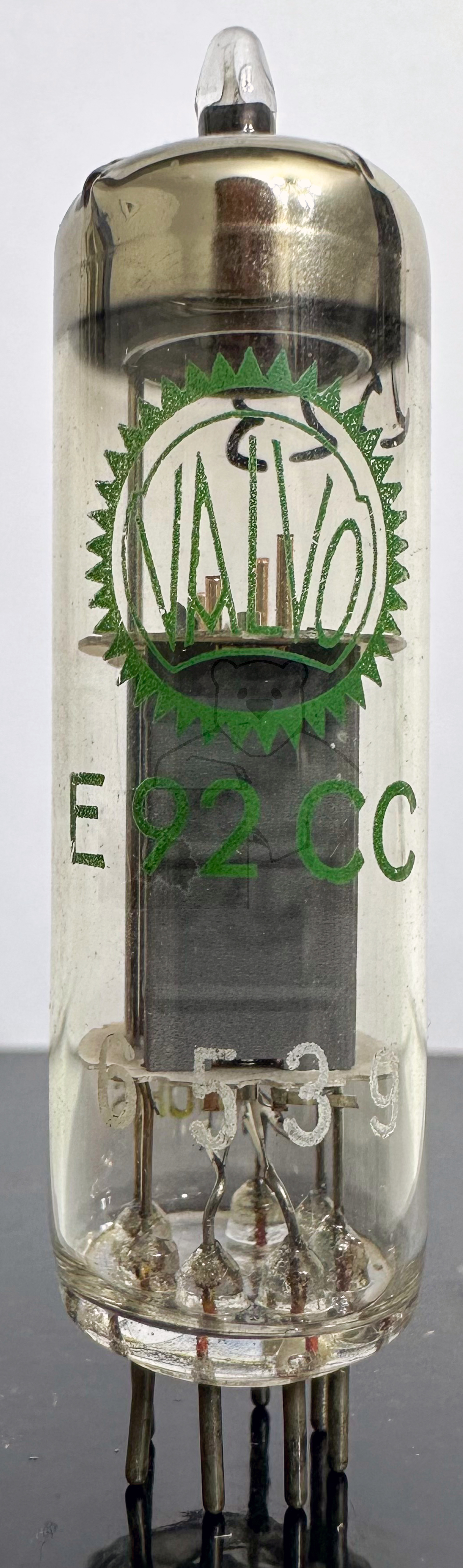

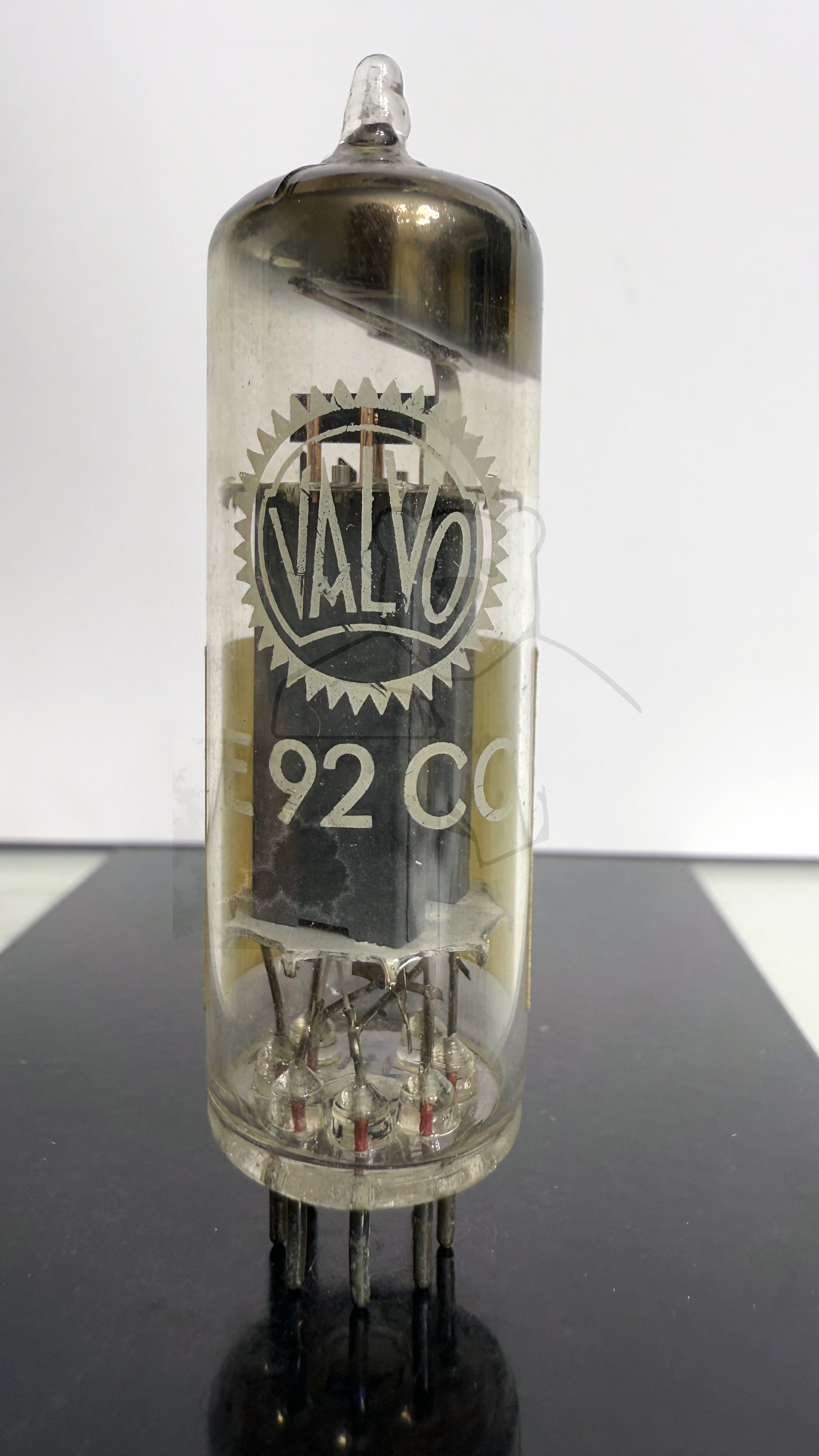

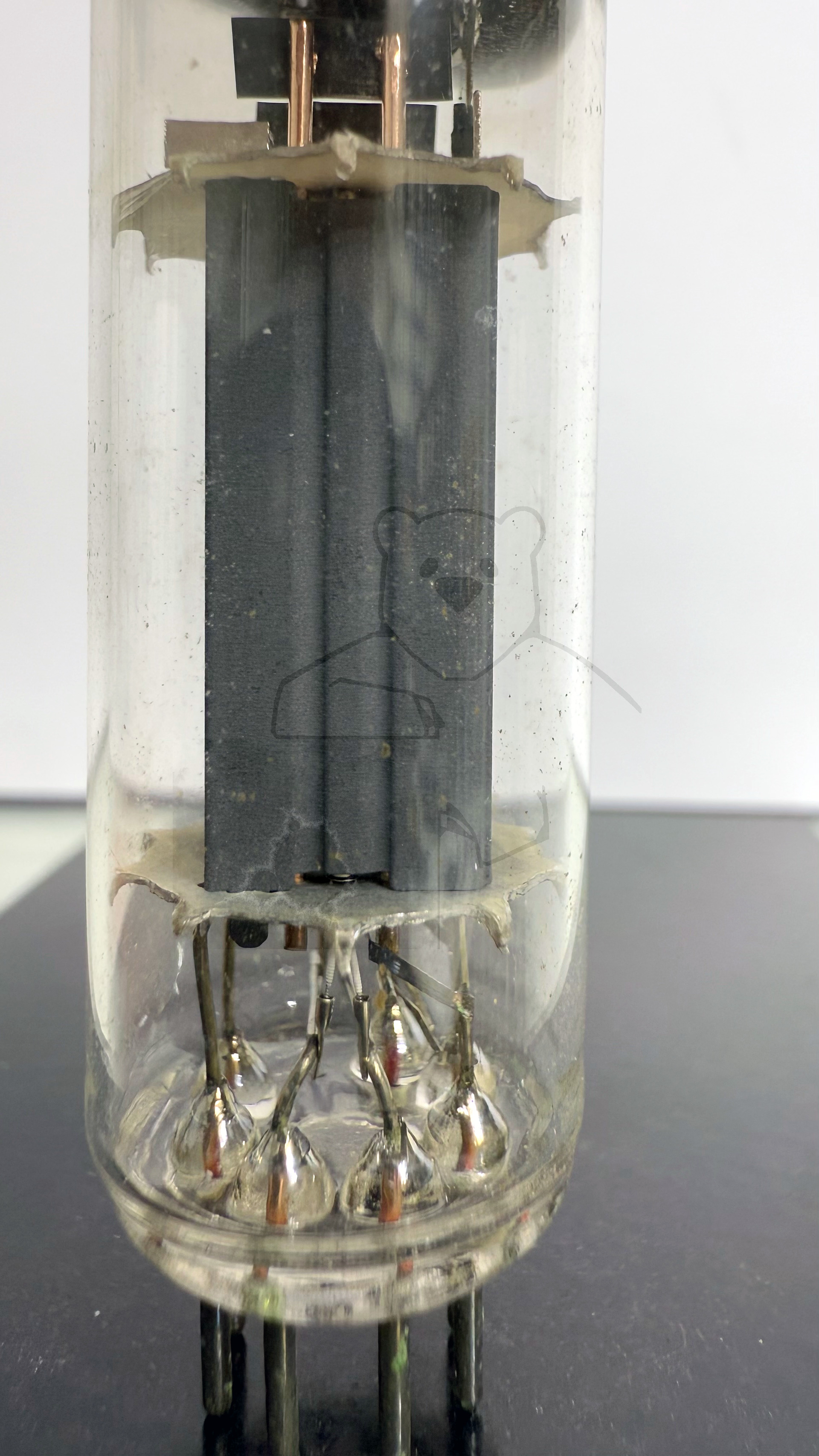

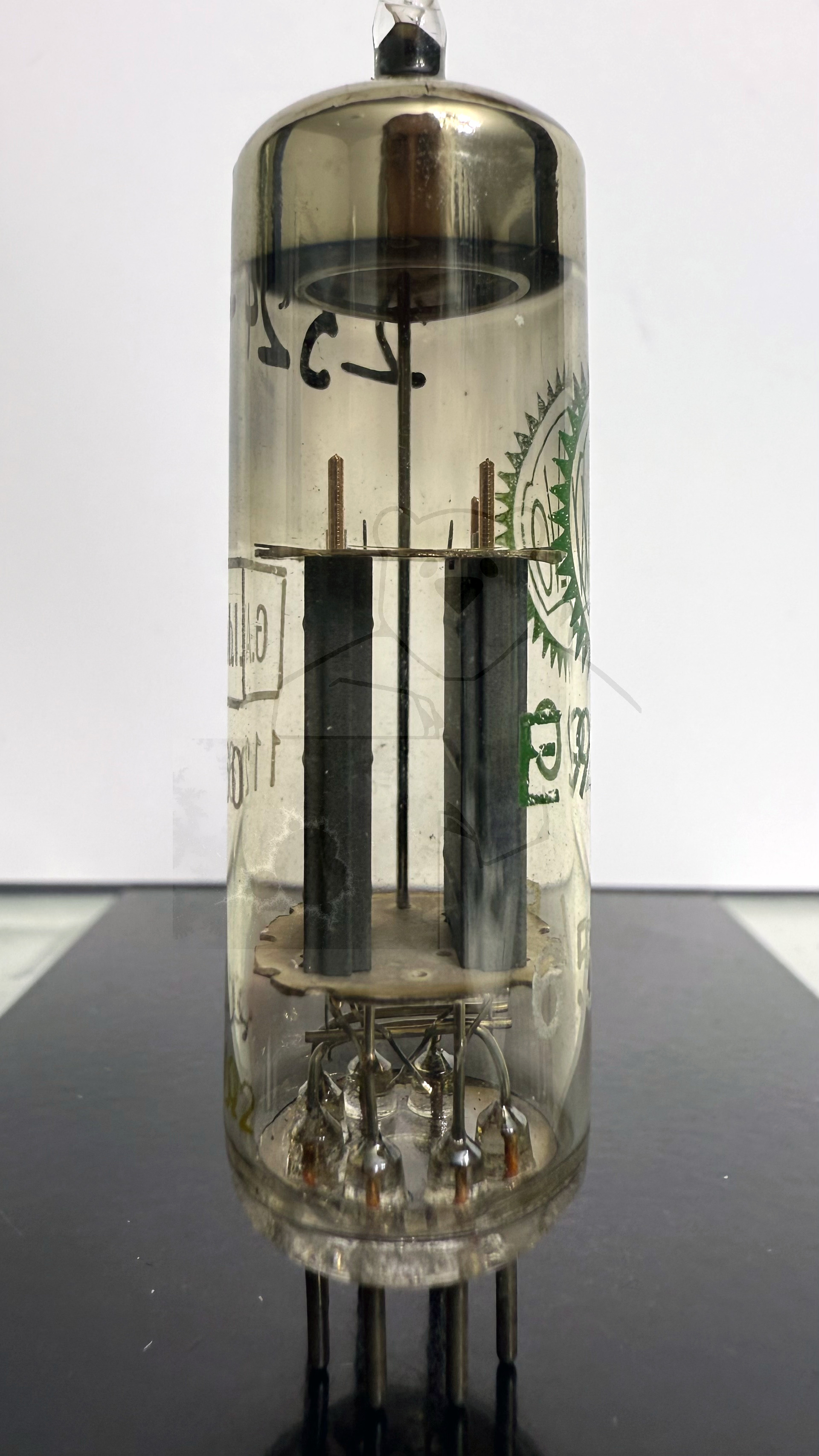

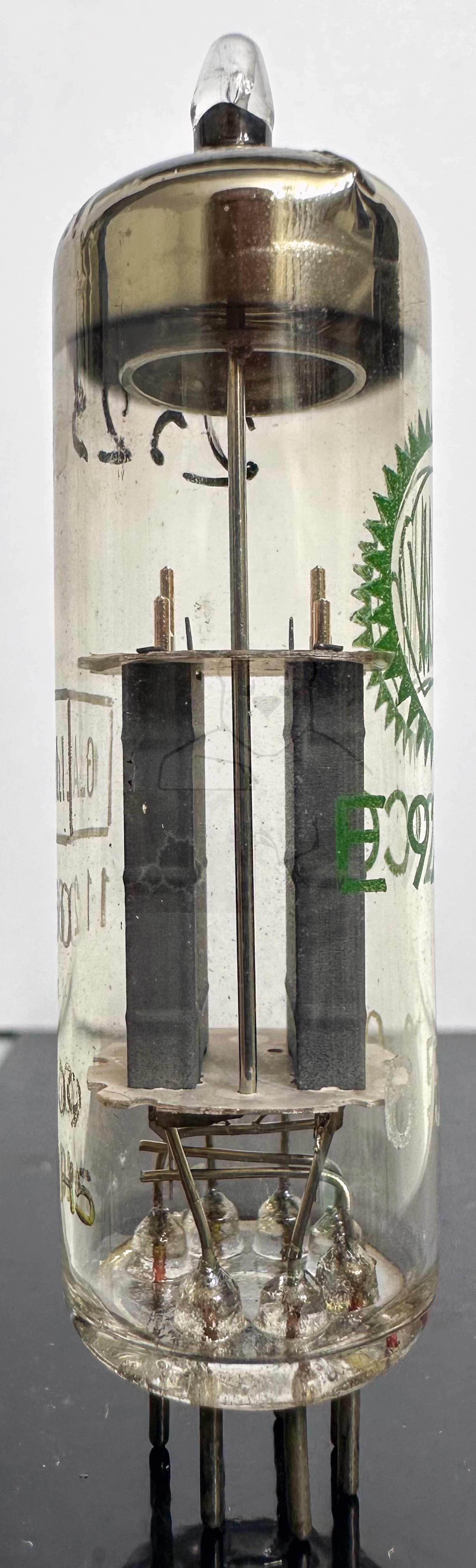

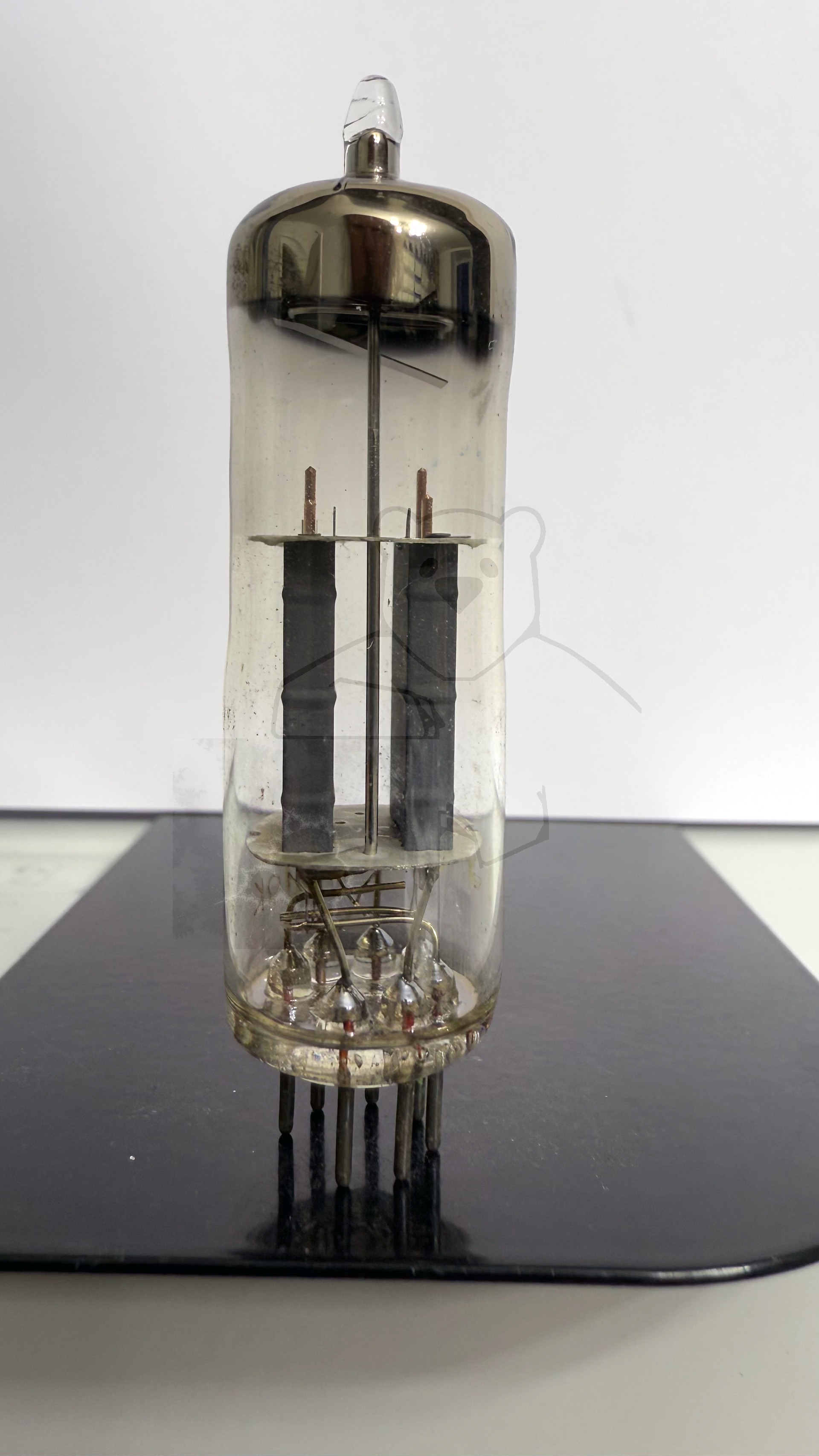

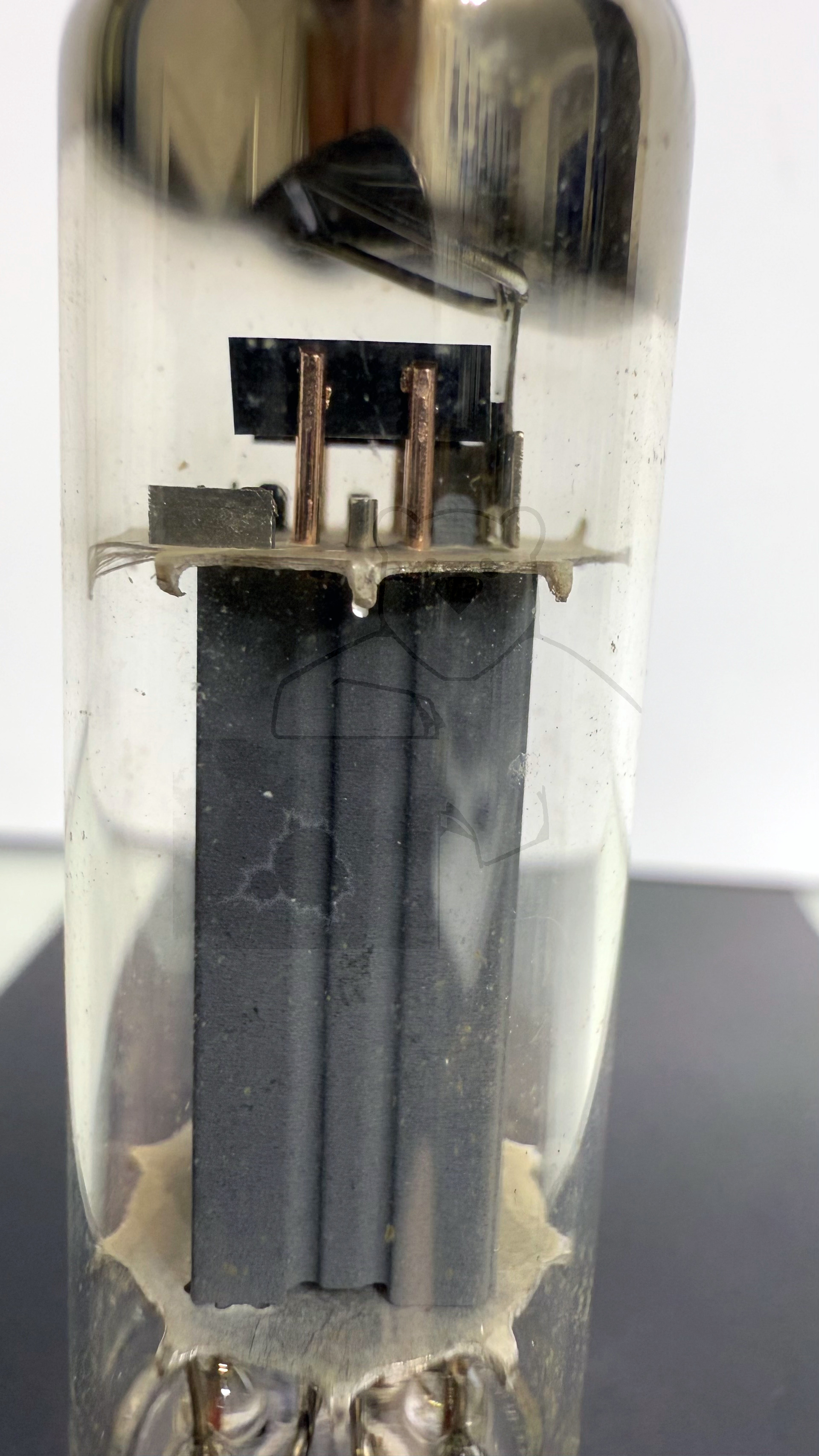

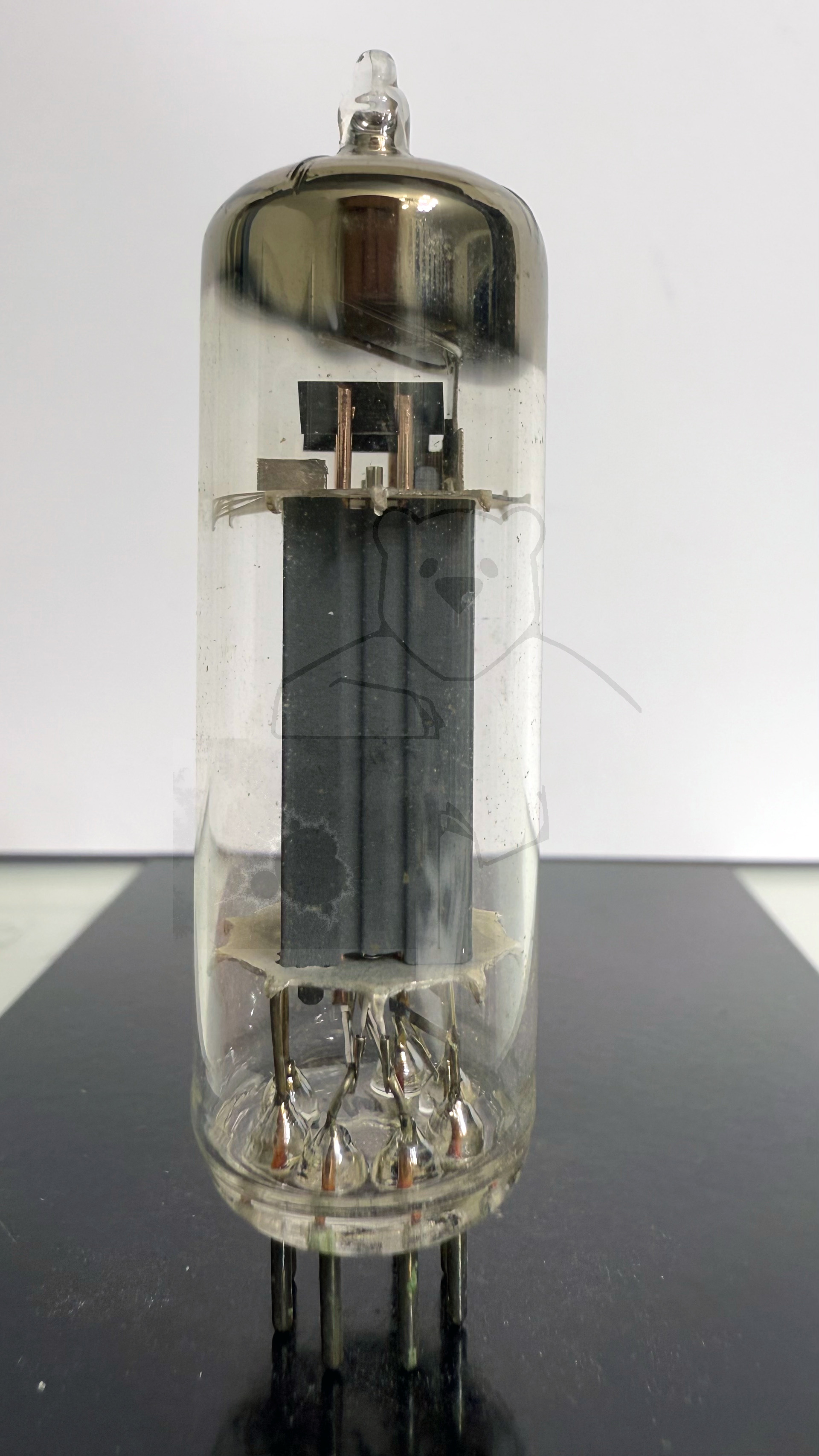

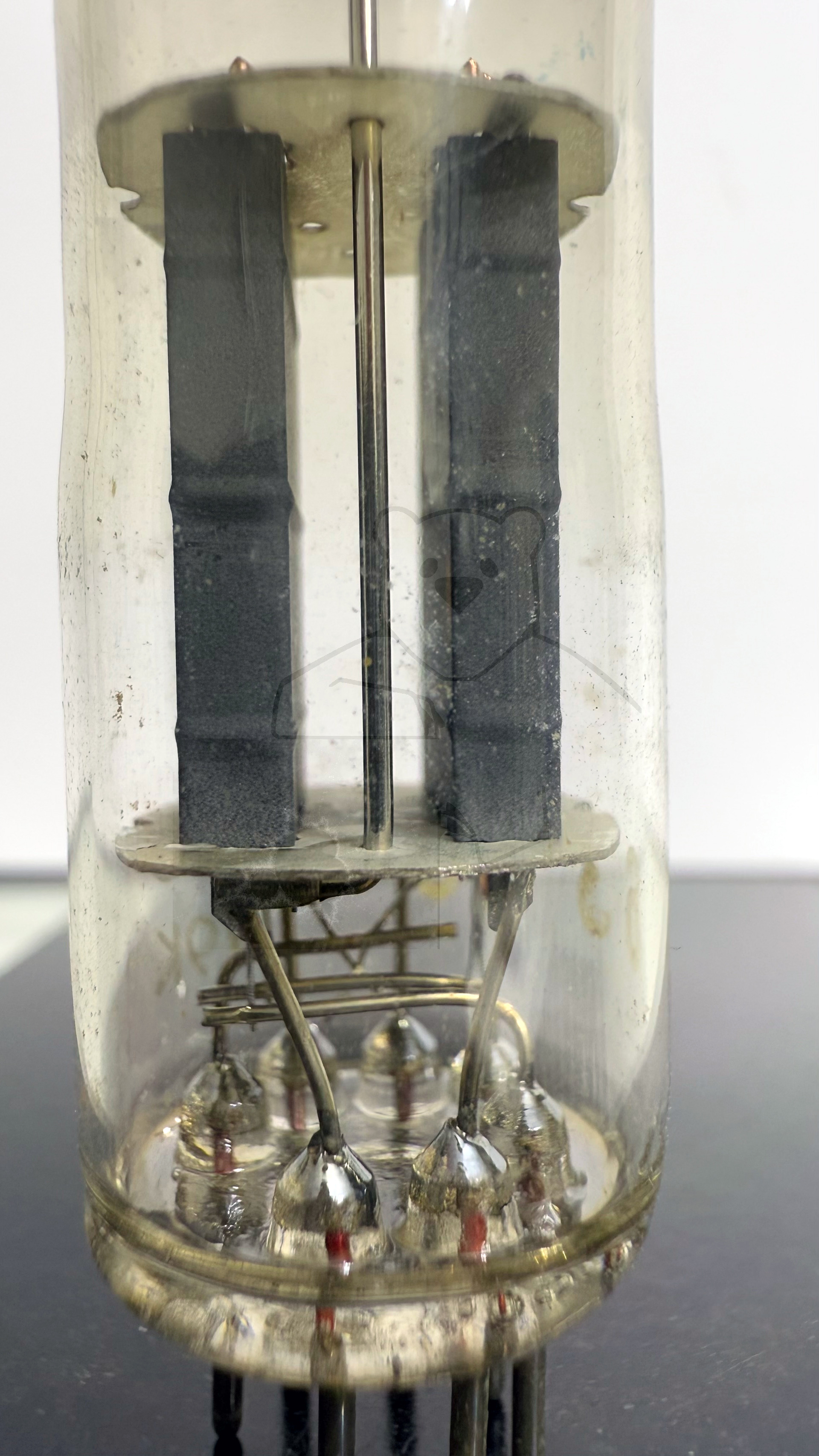

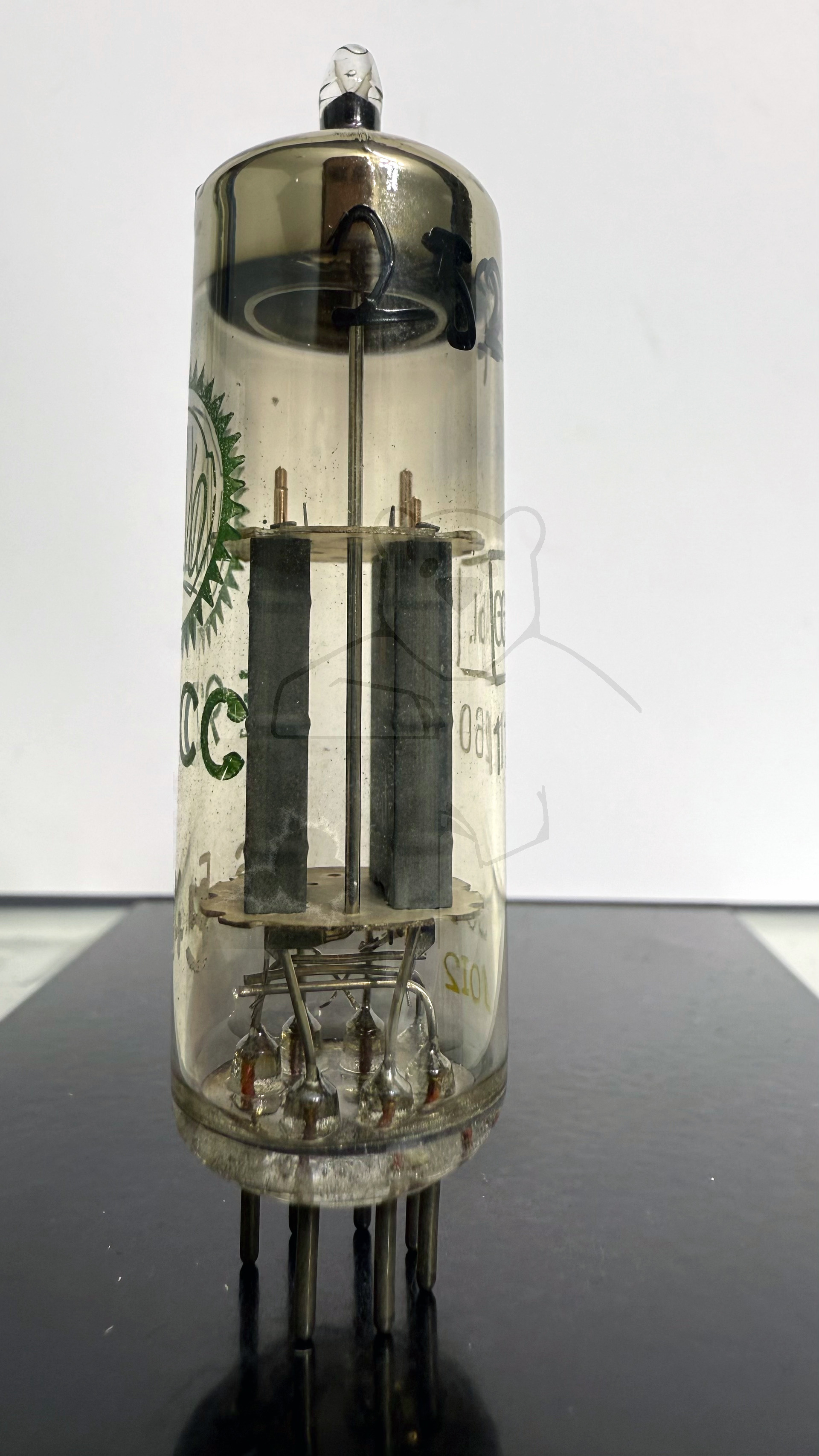

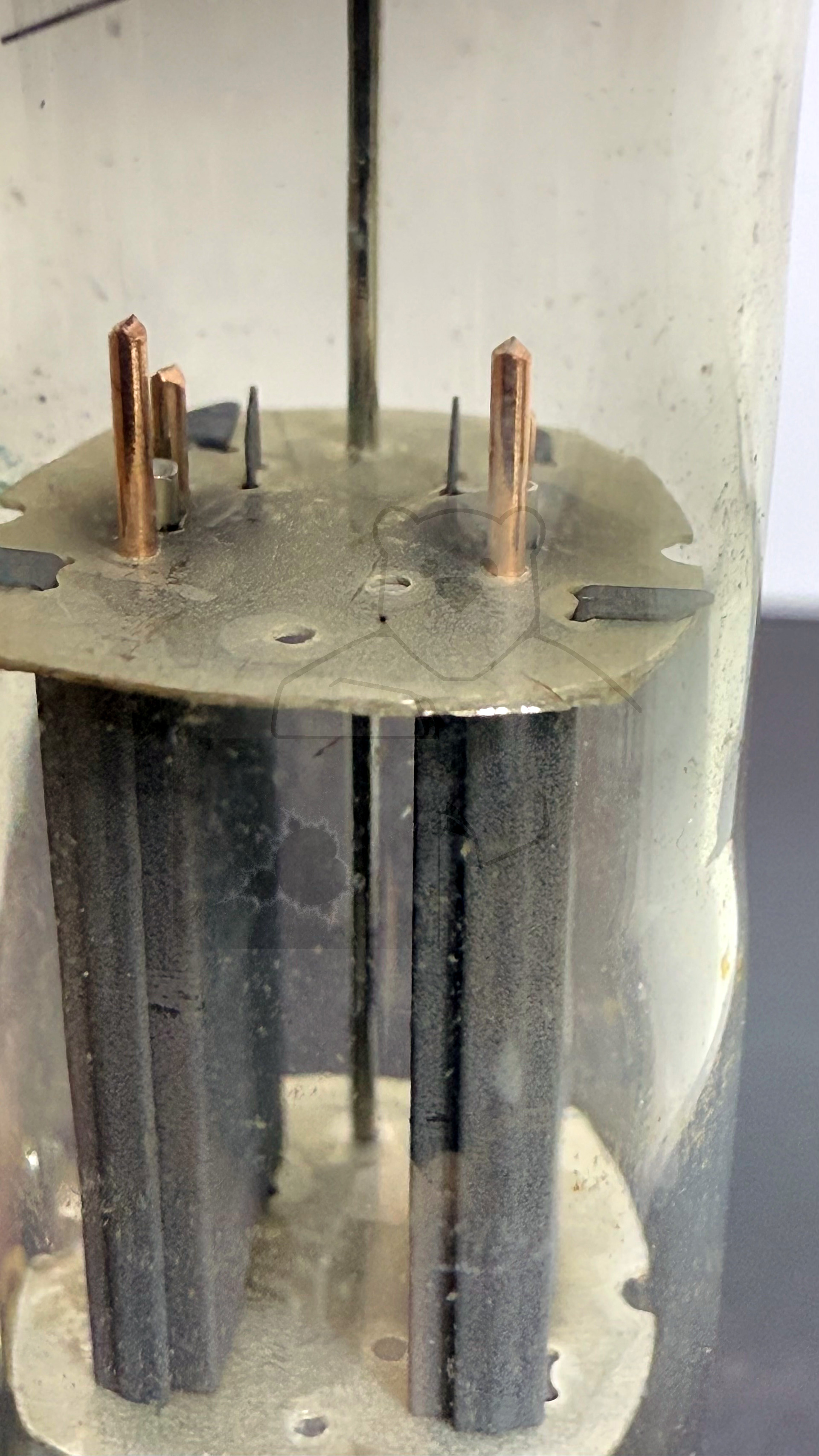

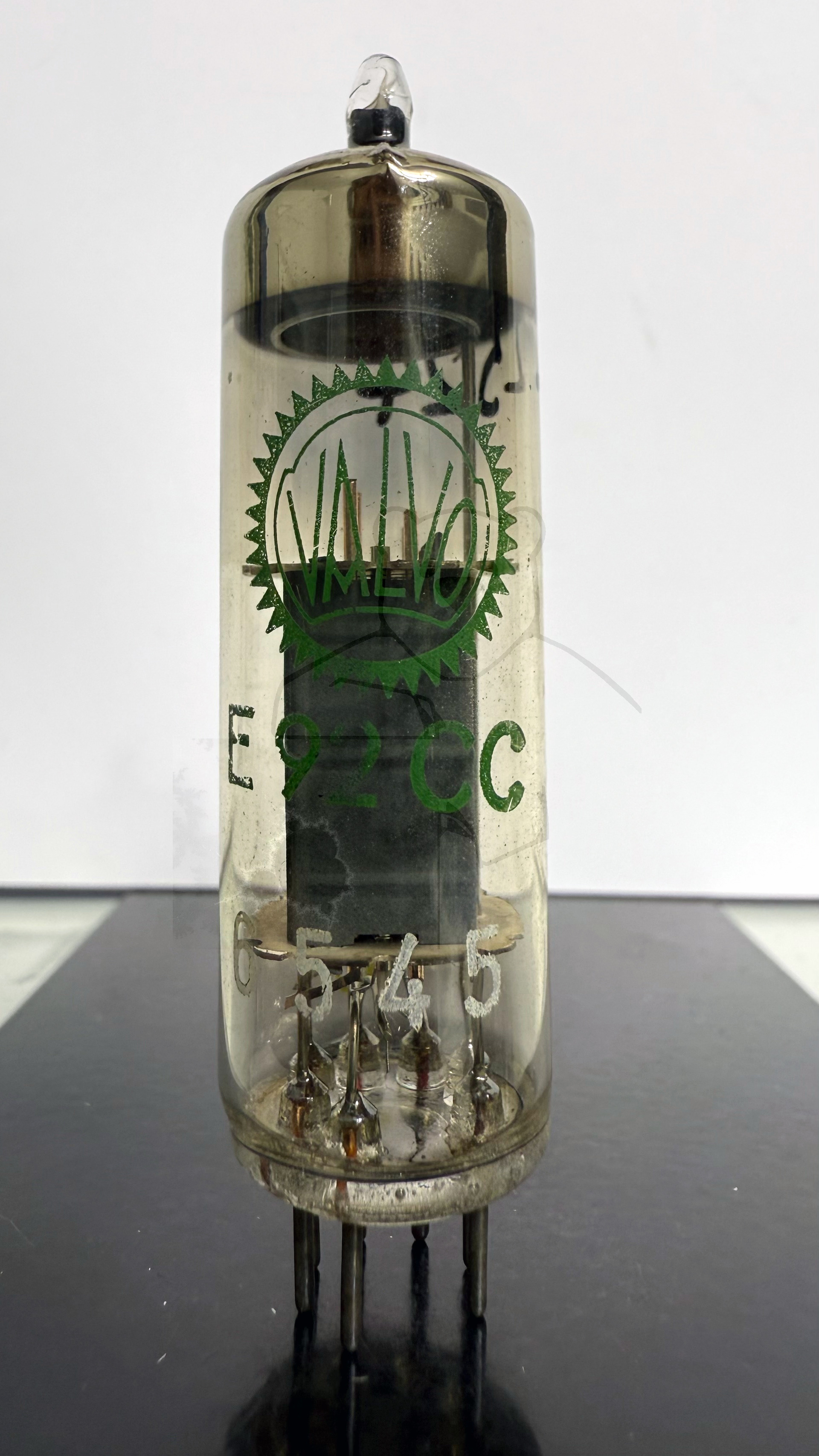

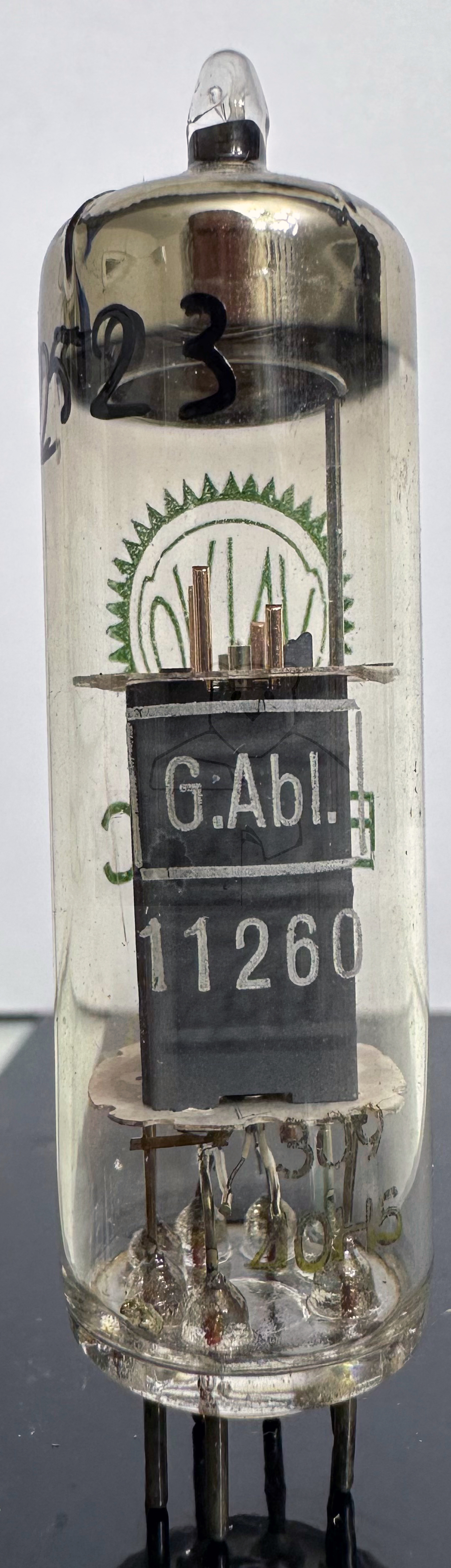

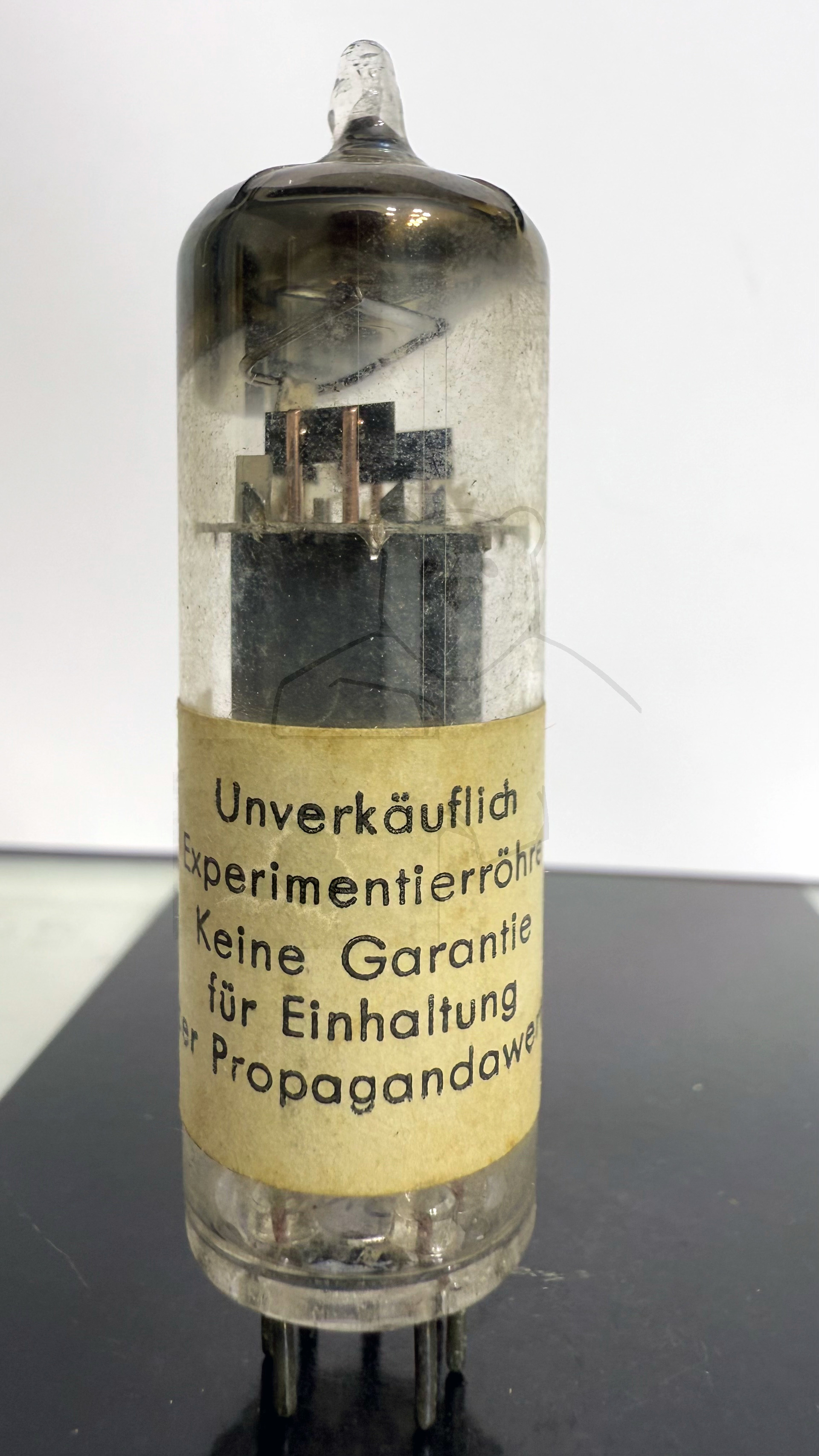

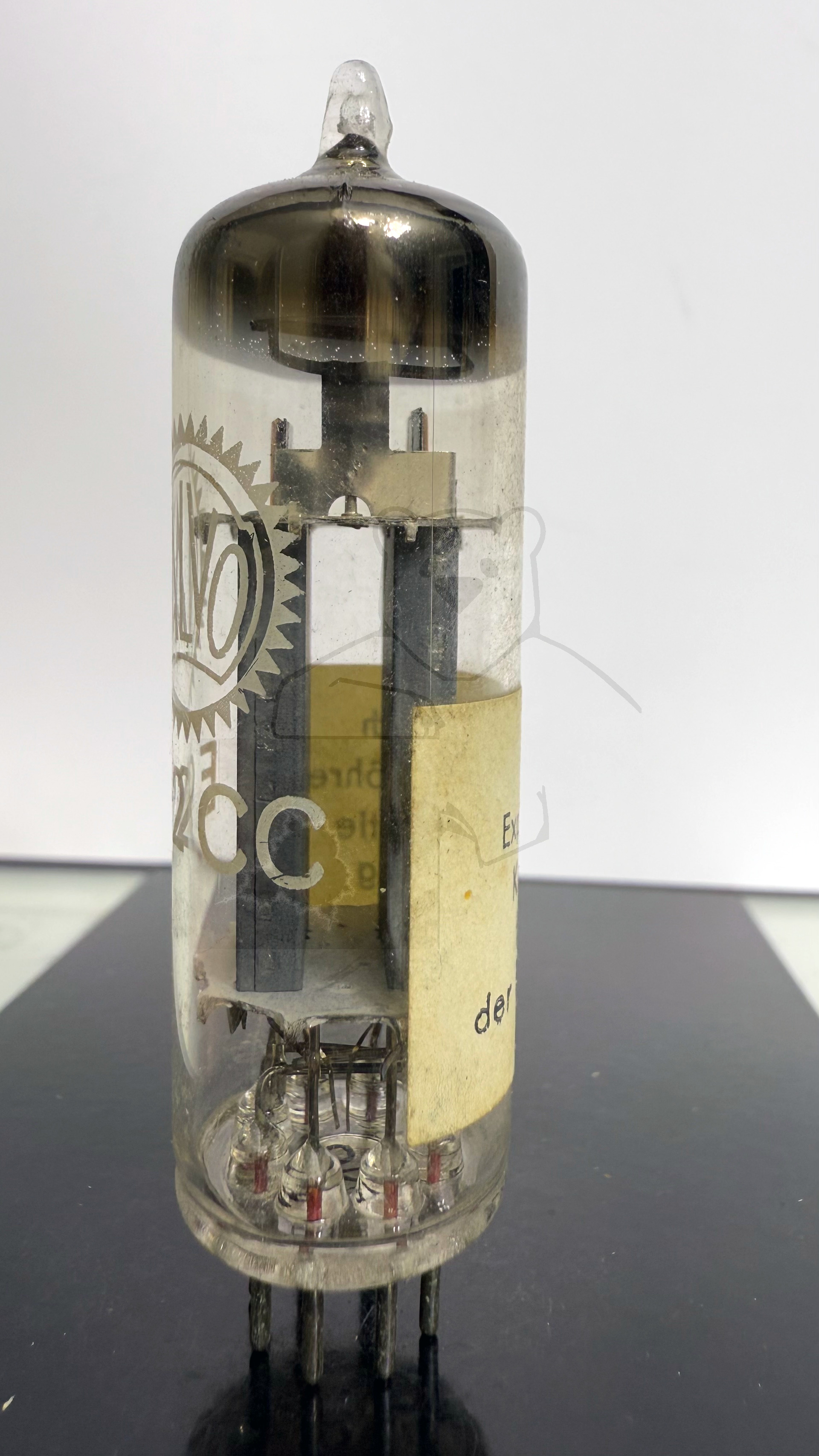

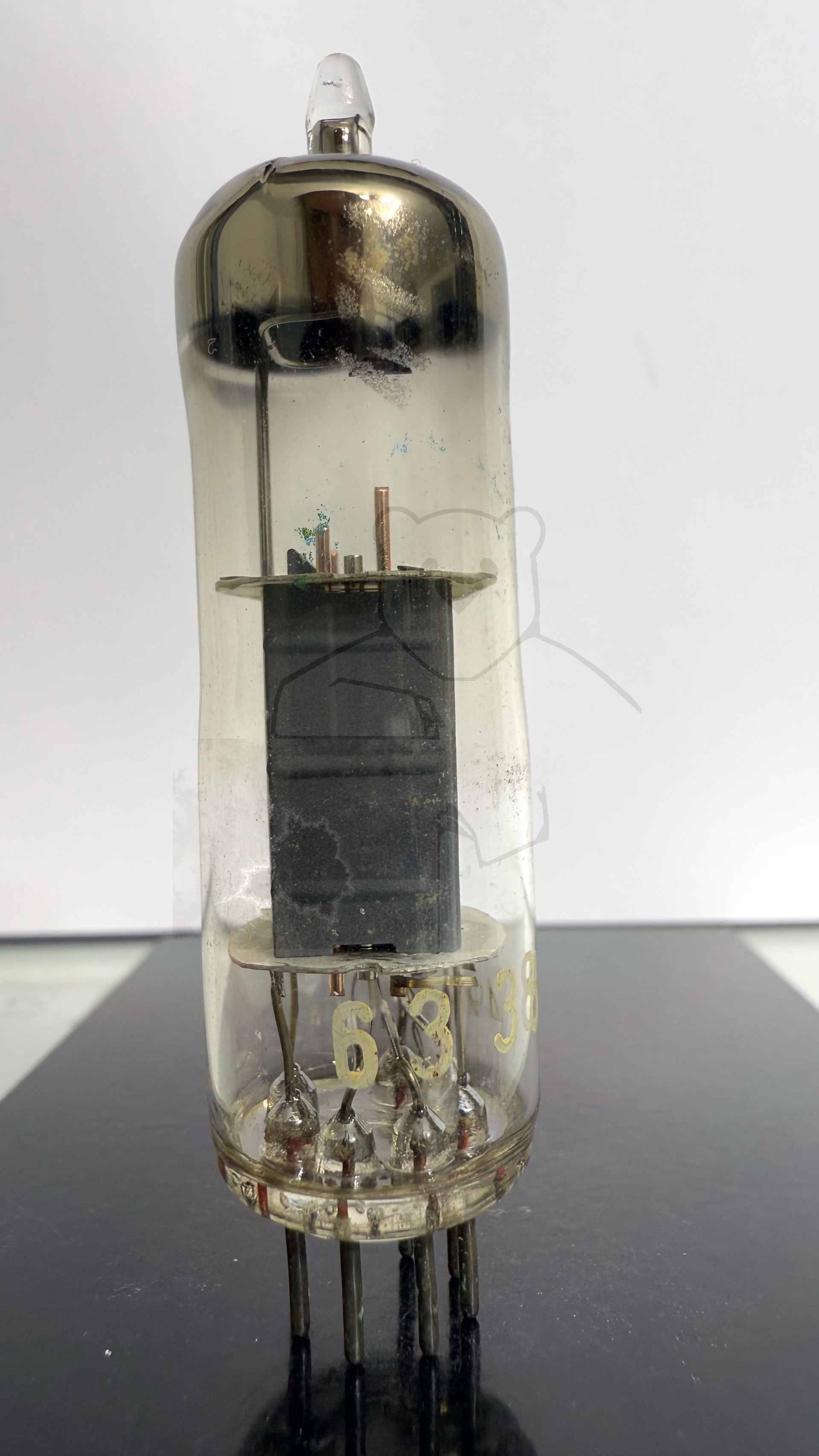

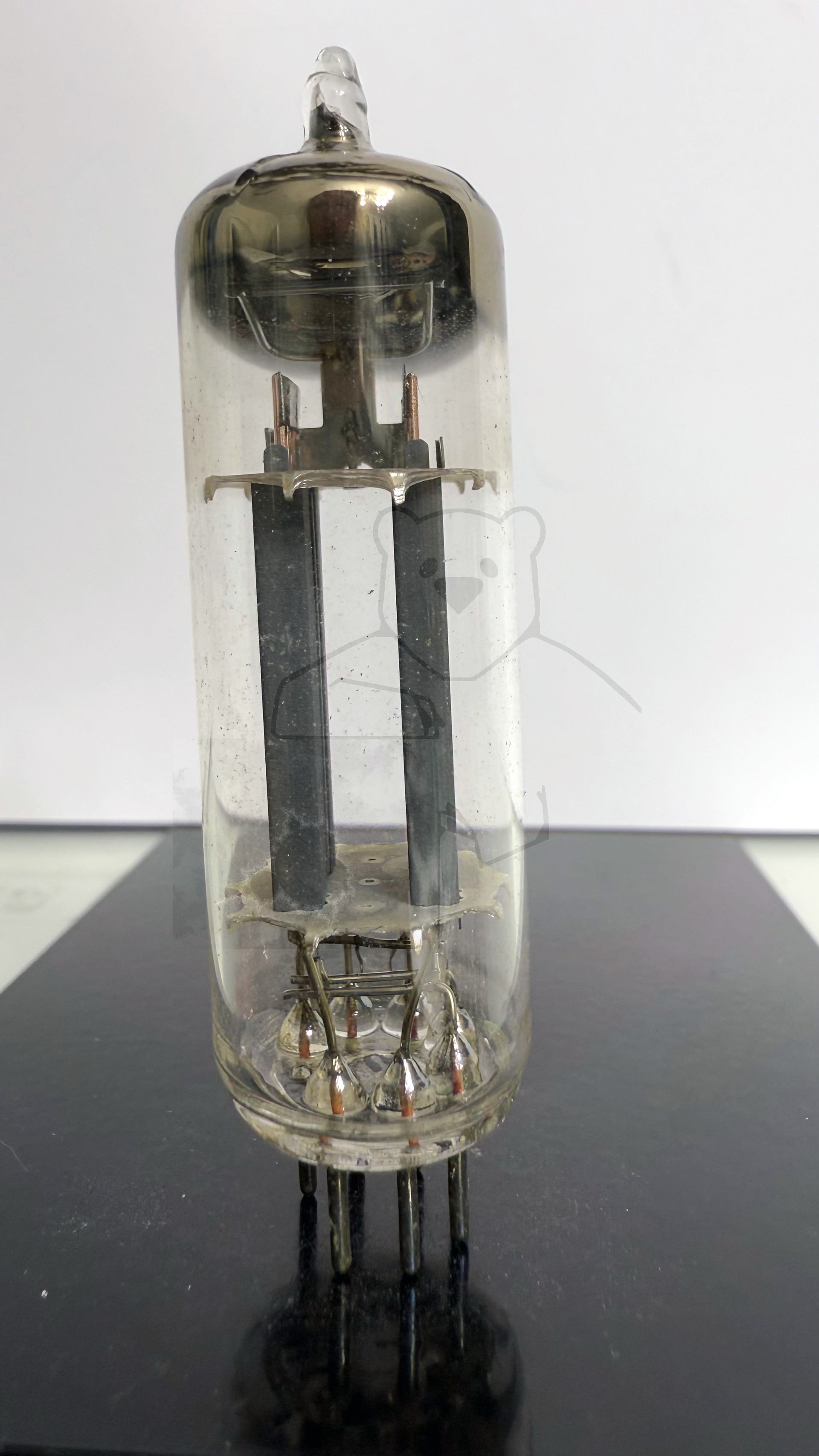

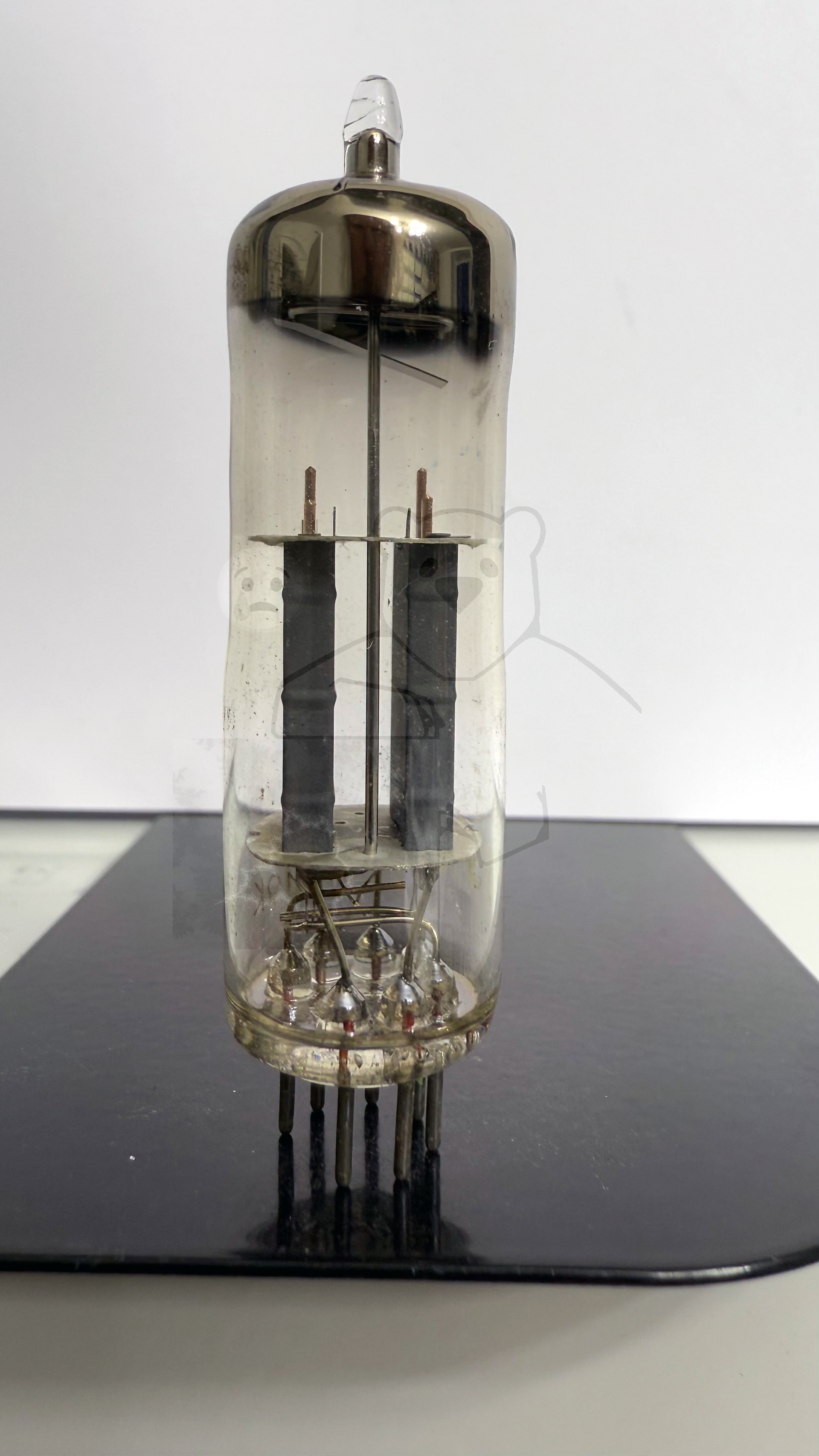

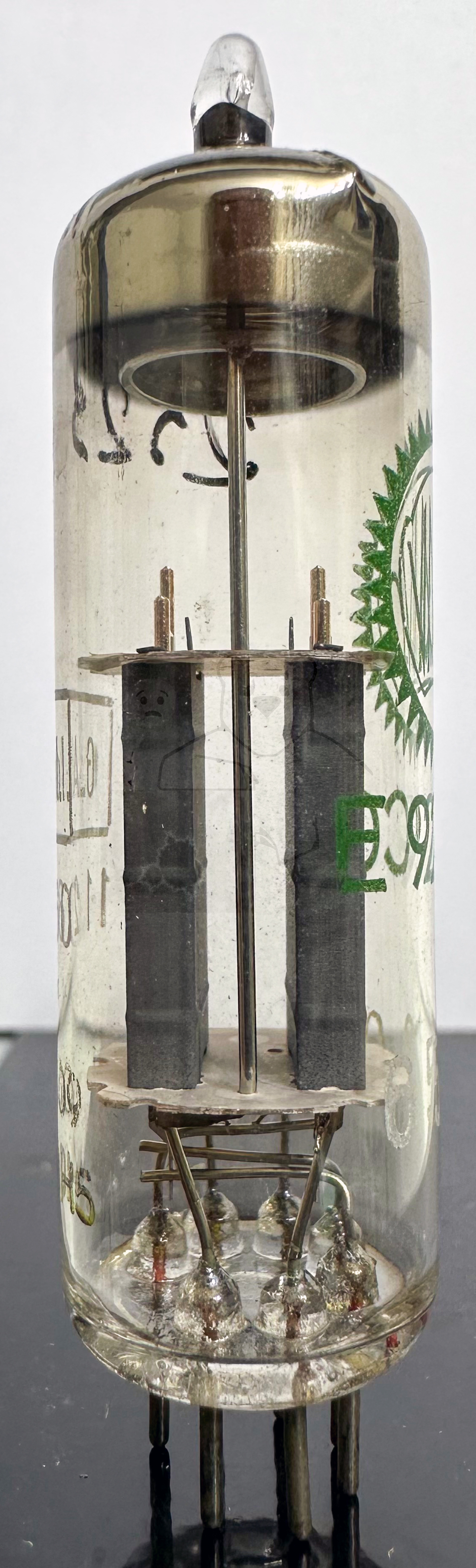

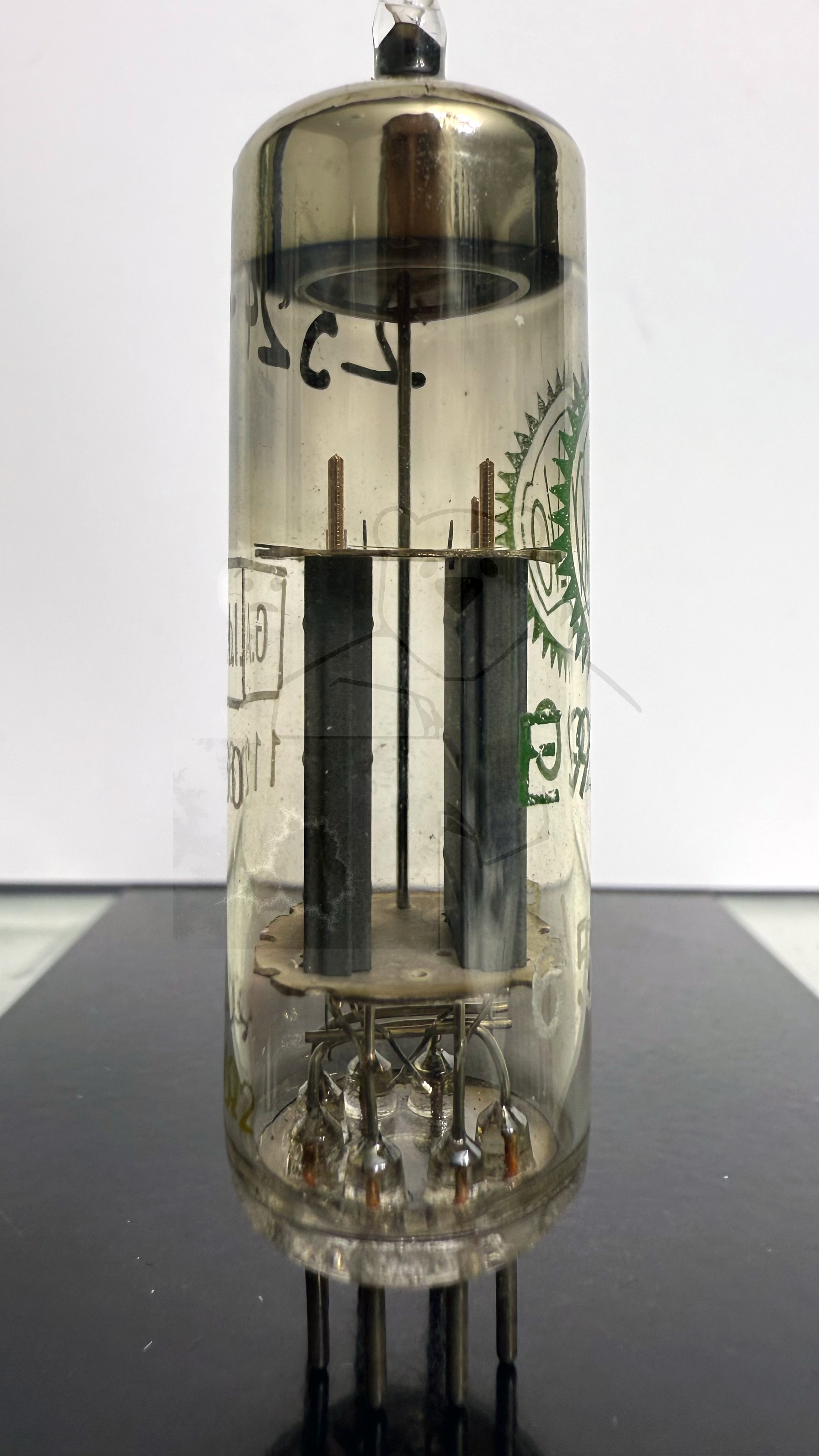

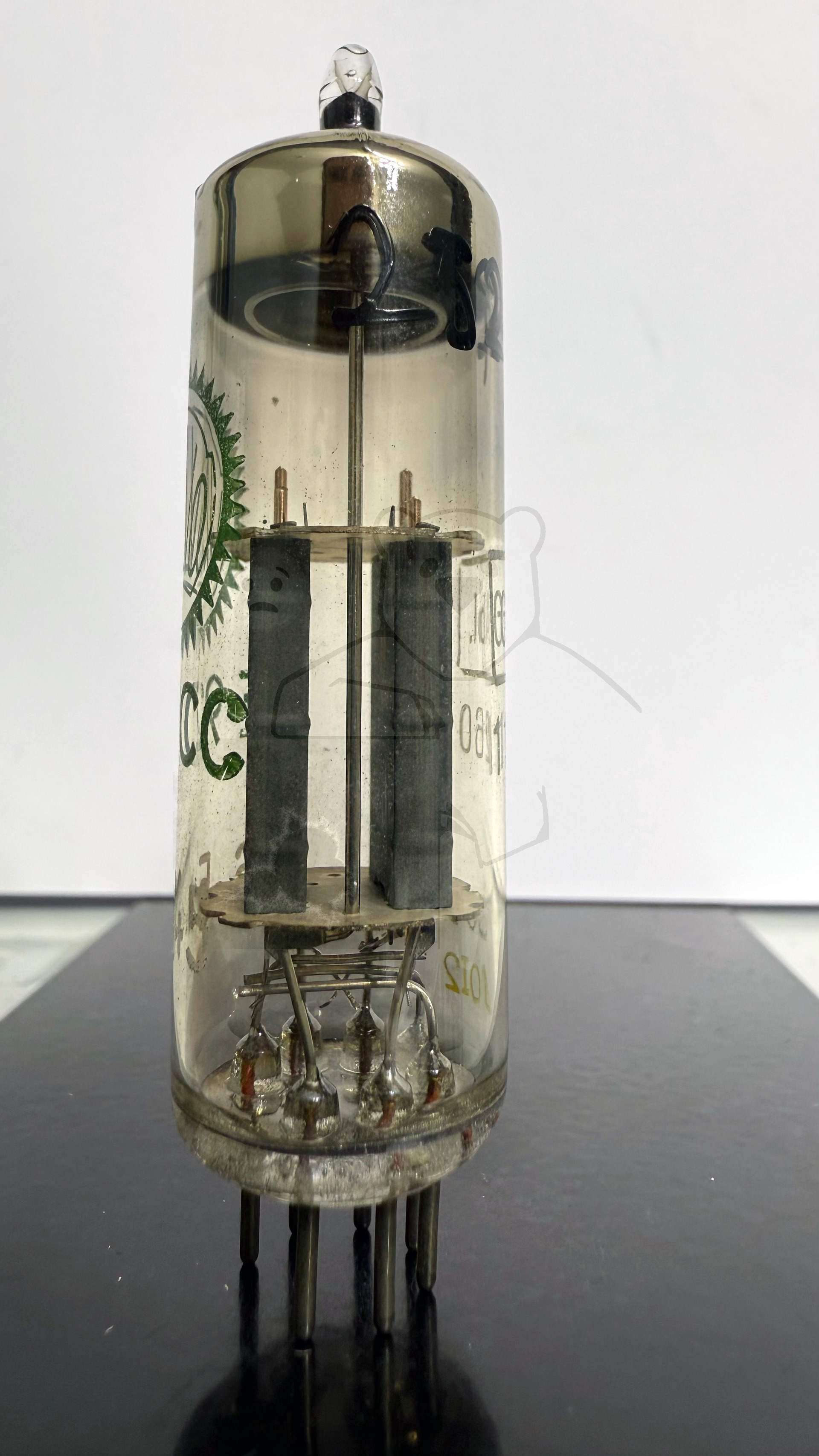

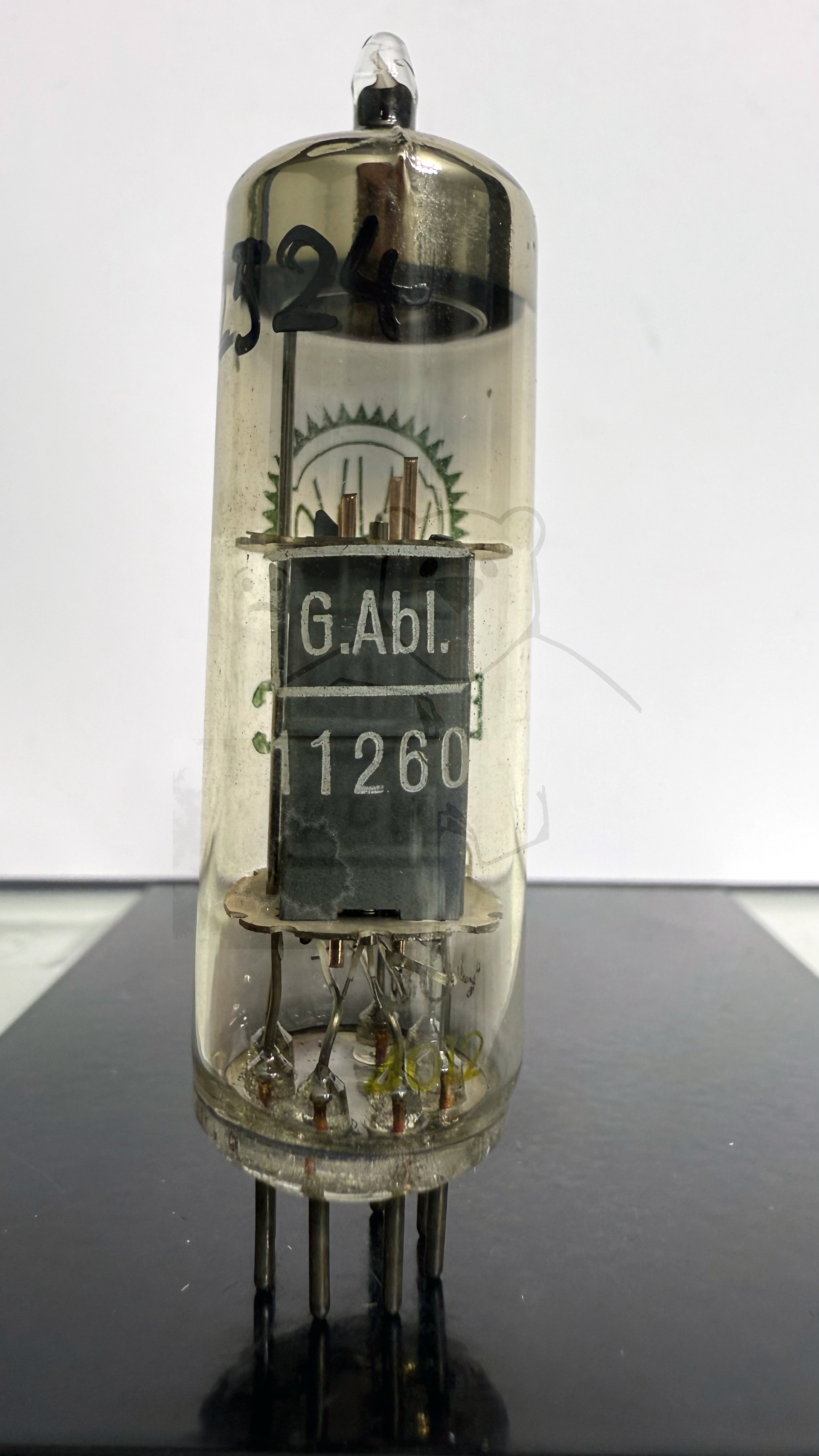

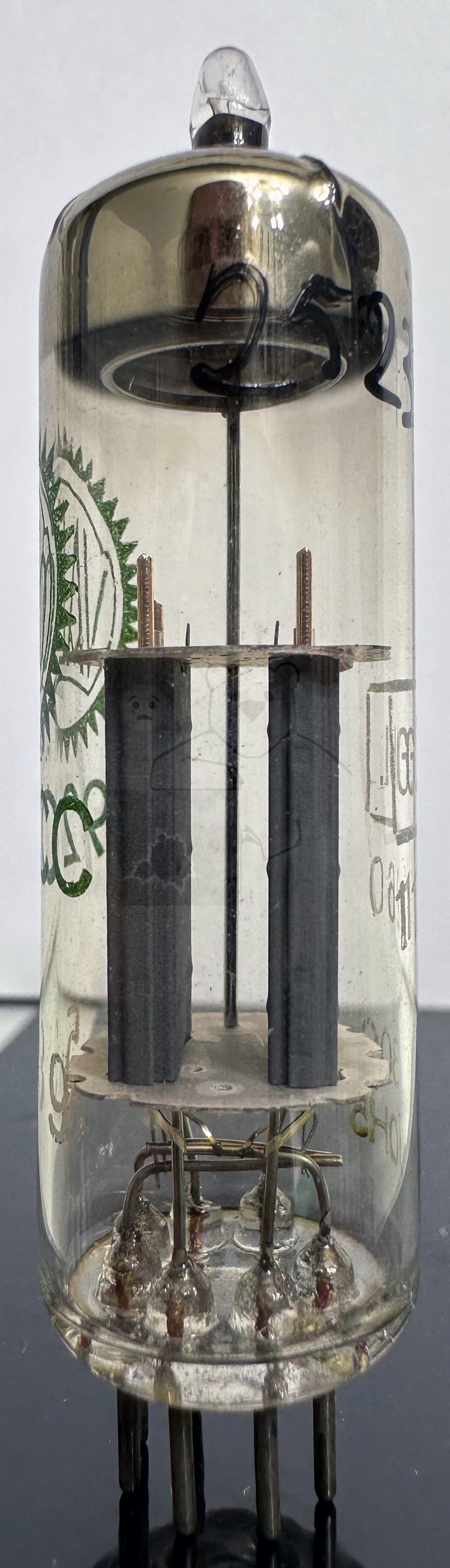

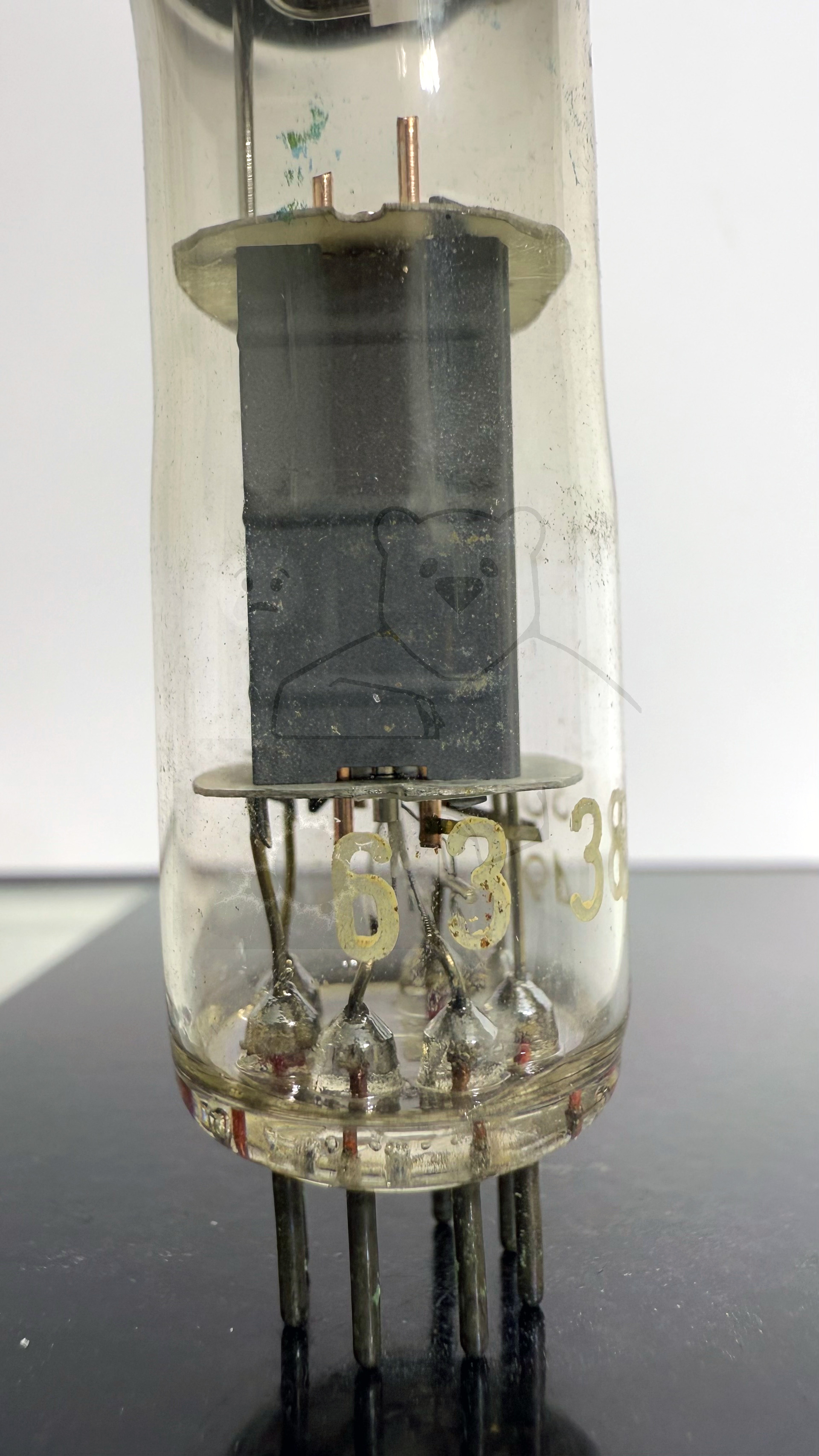

Daten und Bilder der Röhre: E92CC

🔎 Beschreibung der Röhre: E92CC

Name	E92CC
Vergleichsname	→ ECC962
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	17.05.2019 11:35:05

🔎 Beschreibung der Systeme für die Röhre: E92CC

	System 1	System 2
Kathode	7	7
Gitter 1	6	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung

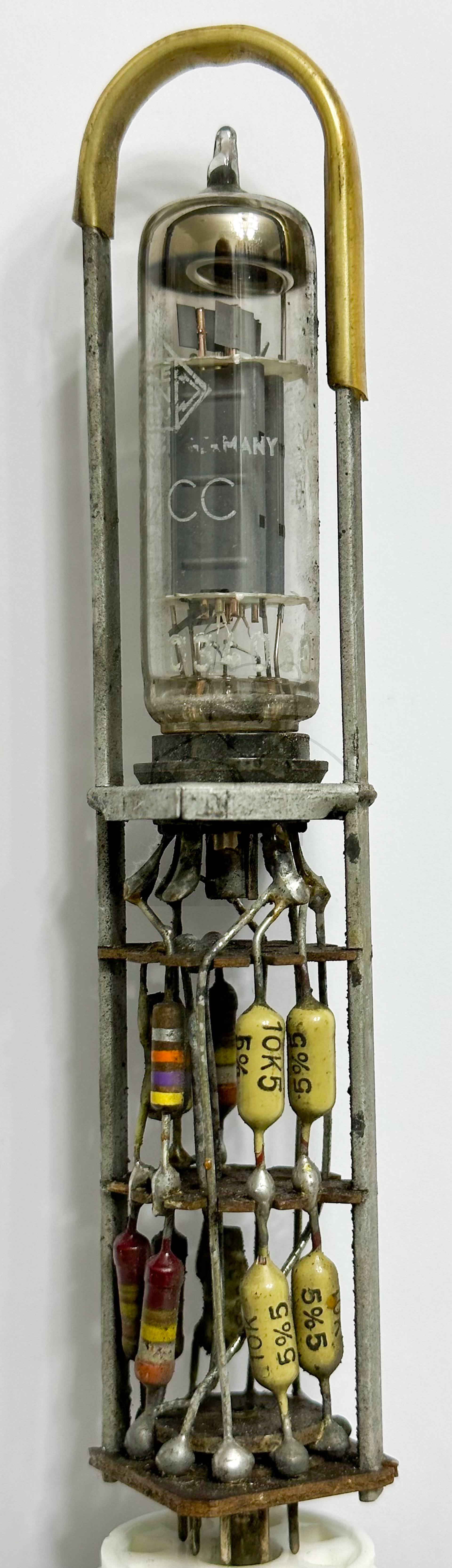

Funktion	→ Roehre fuer Elektronische Rechenmaschinen	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

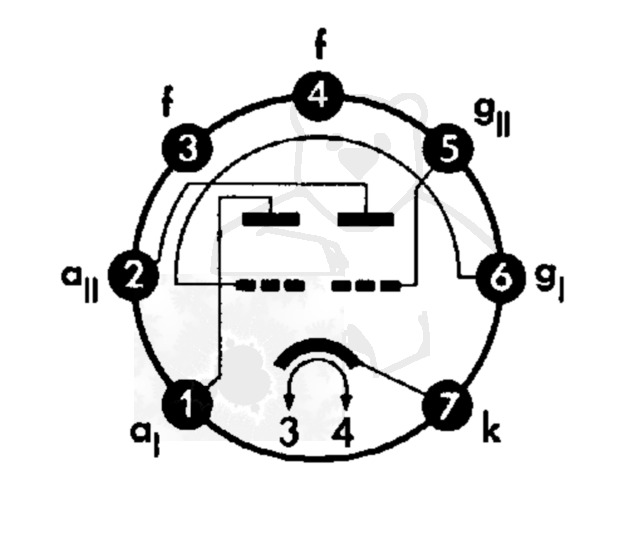

🔎 Sockelschaltung der E92CC

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu E92CC

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: E92CC
Datenblatt E92CC AEG [www.tubedata.info].pdf (314 kB)
Datenblatt E92CC Amerex [www.tubedata.info].pdf (250 kB)
Datenblatt E92CC Philips [www.tubedata.info].pdf (156 kB)
Datenblatt E92CC Telefunken Version 1.pdf (116 kB)
Datenblatt E92CC Telefunken Version 2.pdf (146 kB)
Pruefkarte E92CC ECC962 - Neuberger RPM370 Roehrenmessgeraet.pdf (231 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
