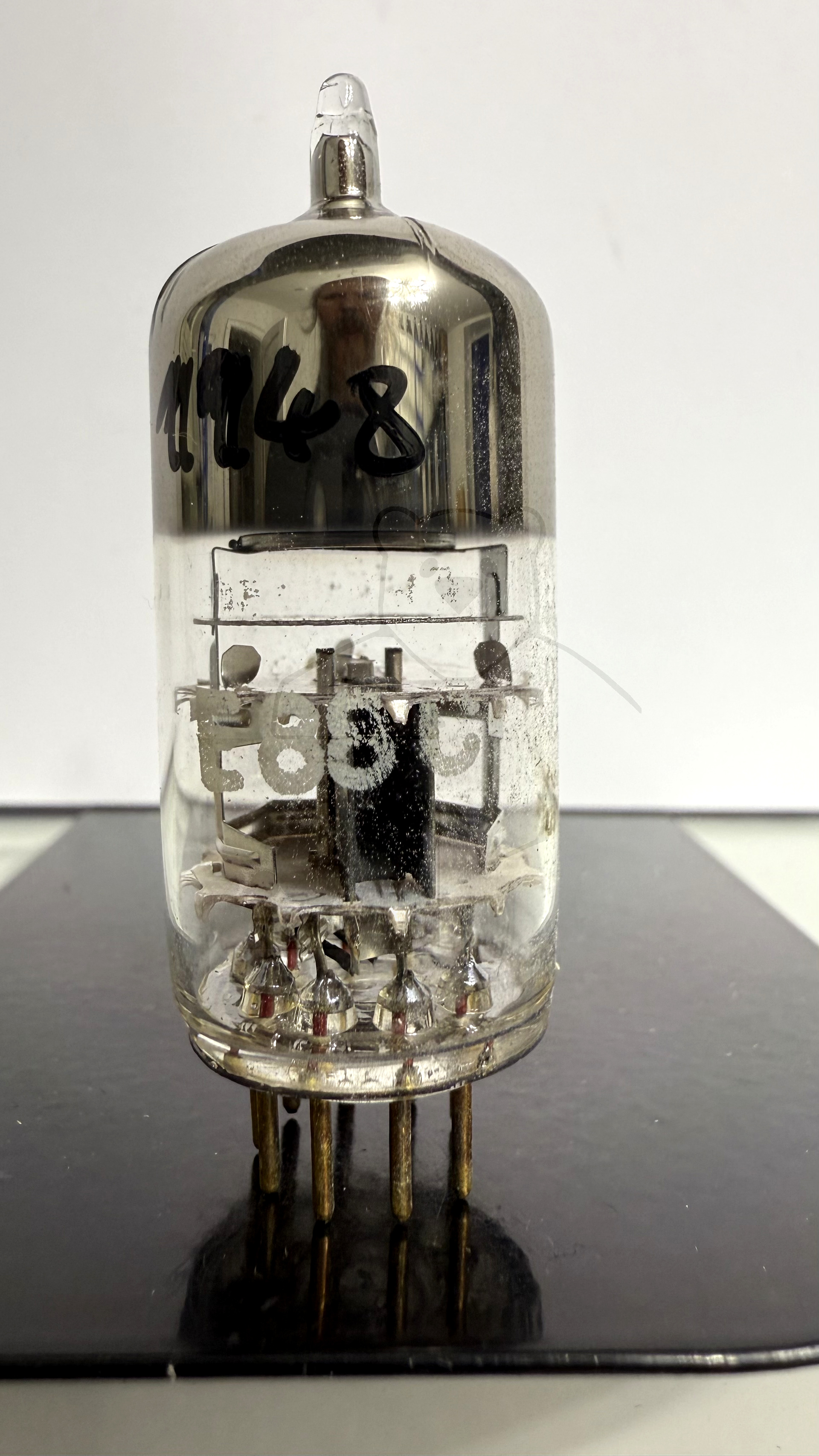

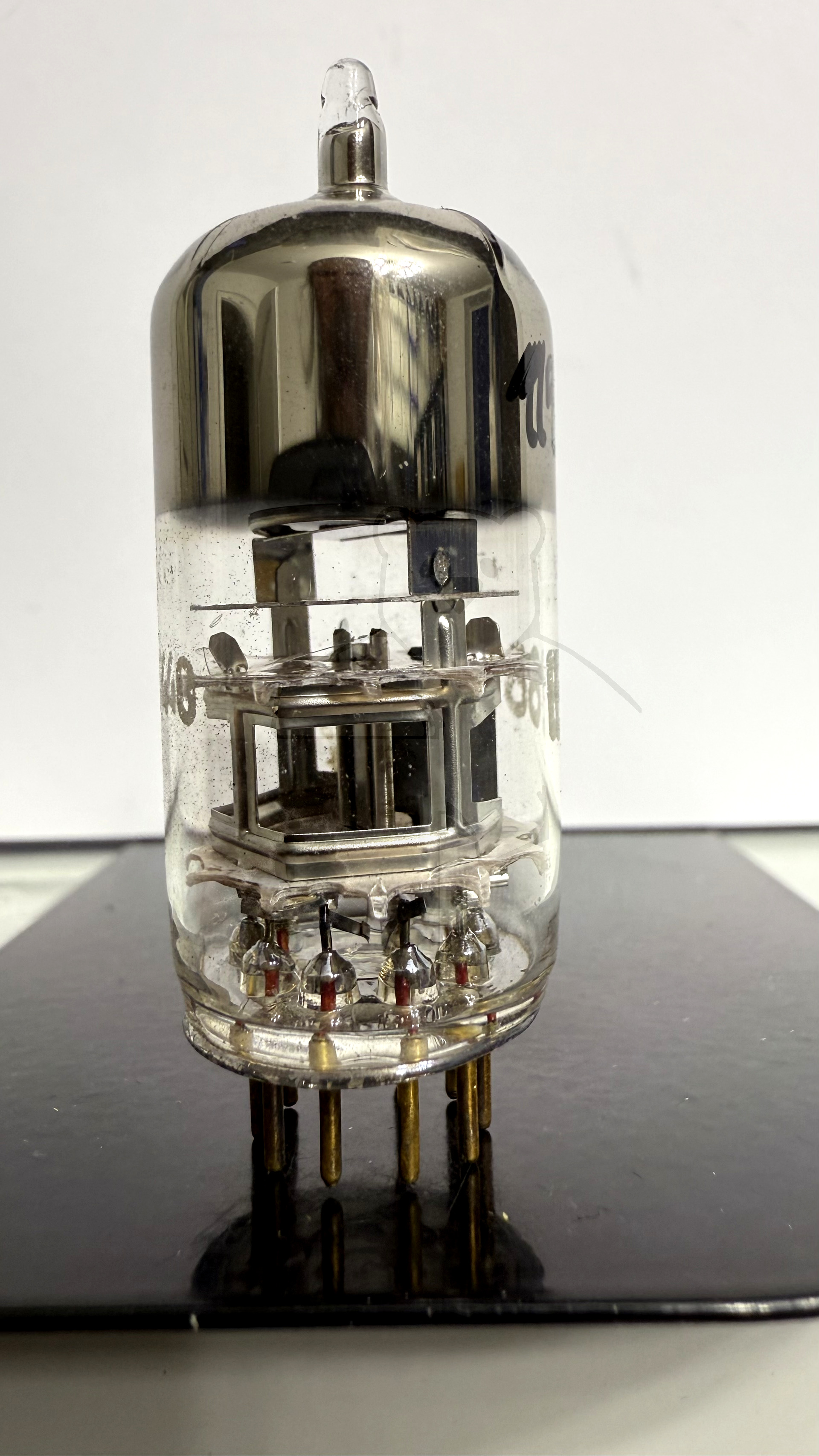

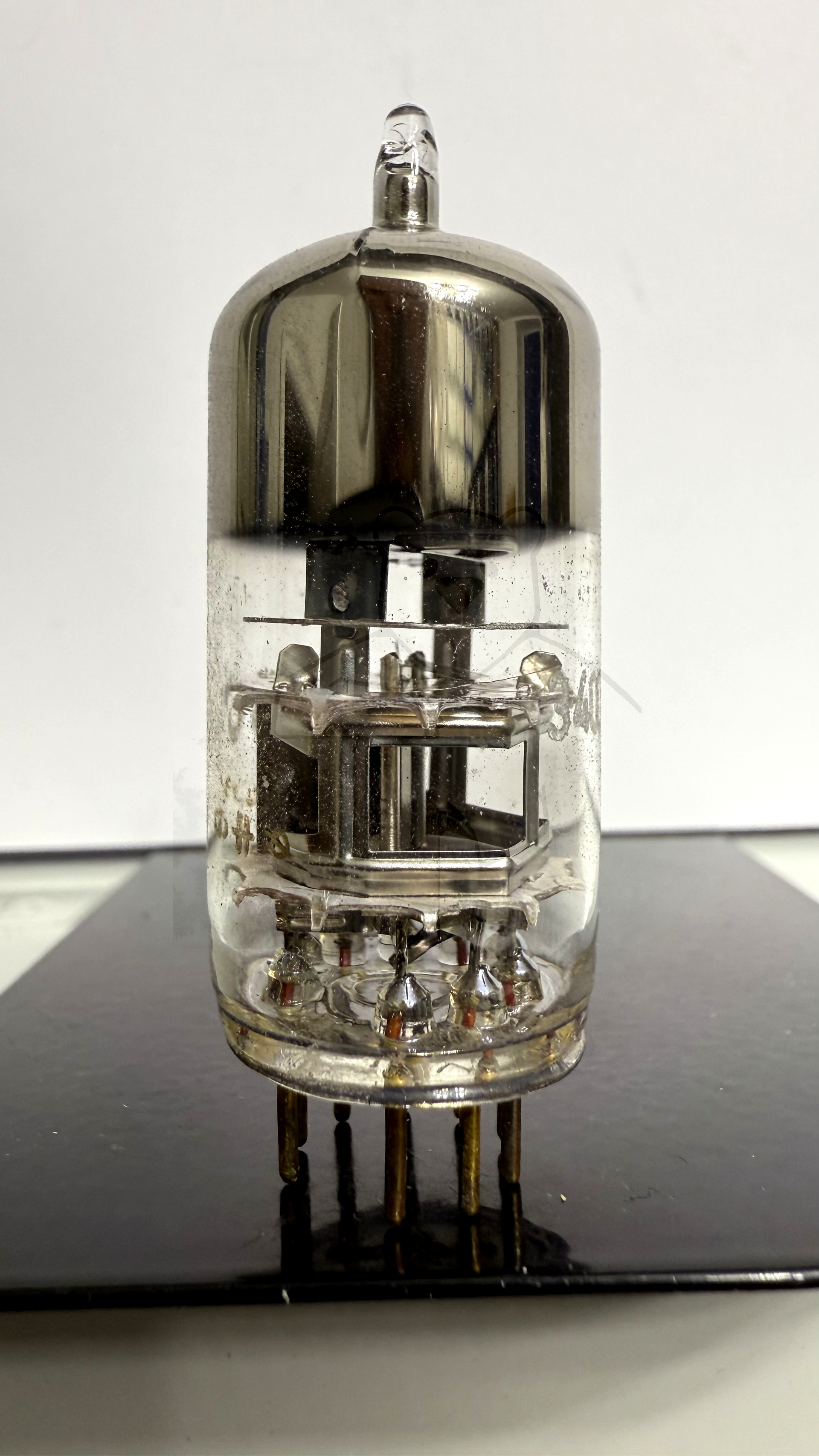

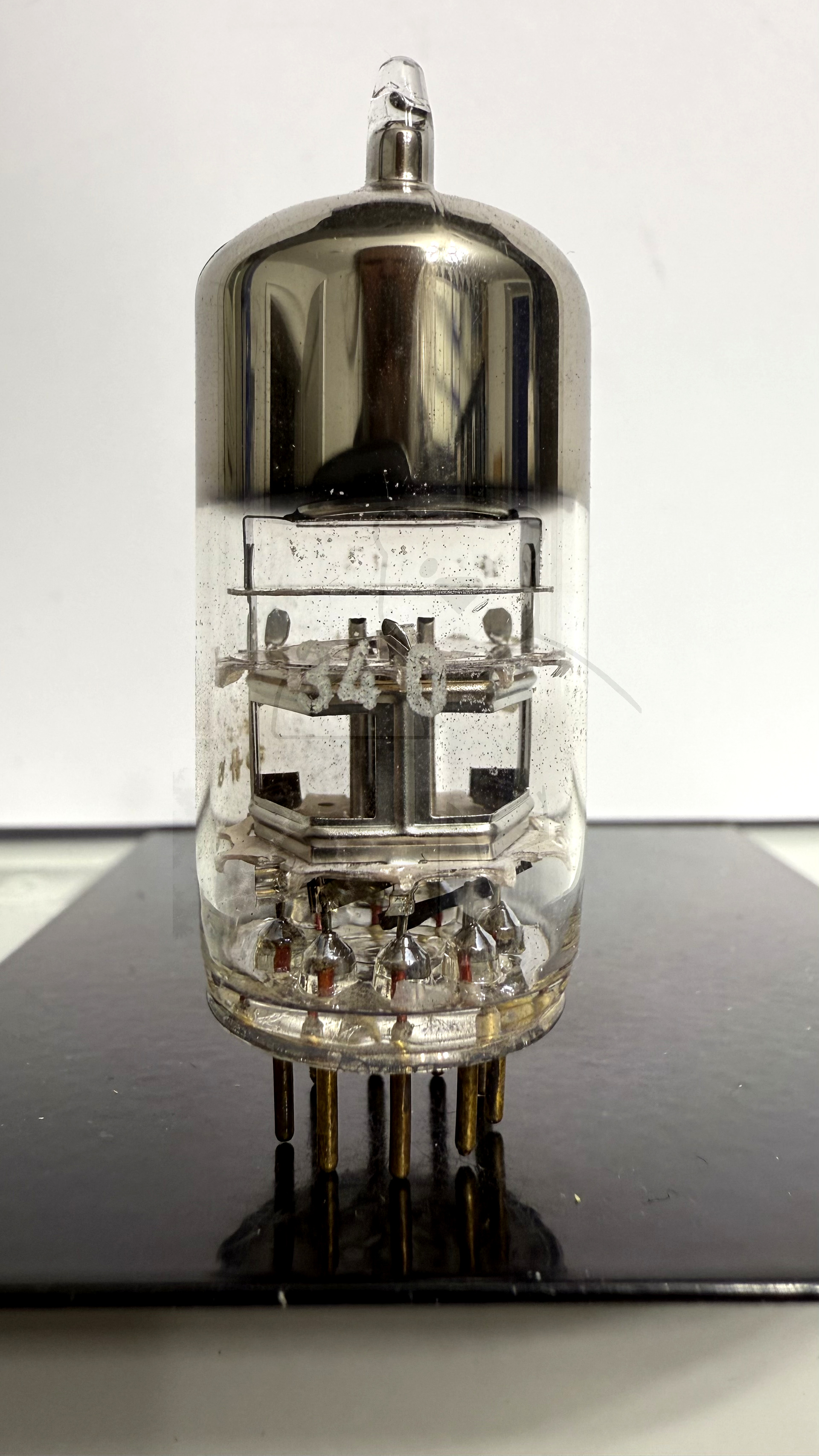

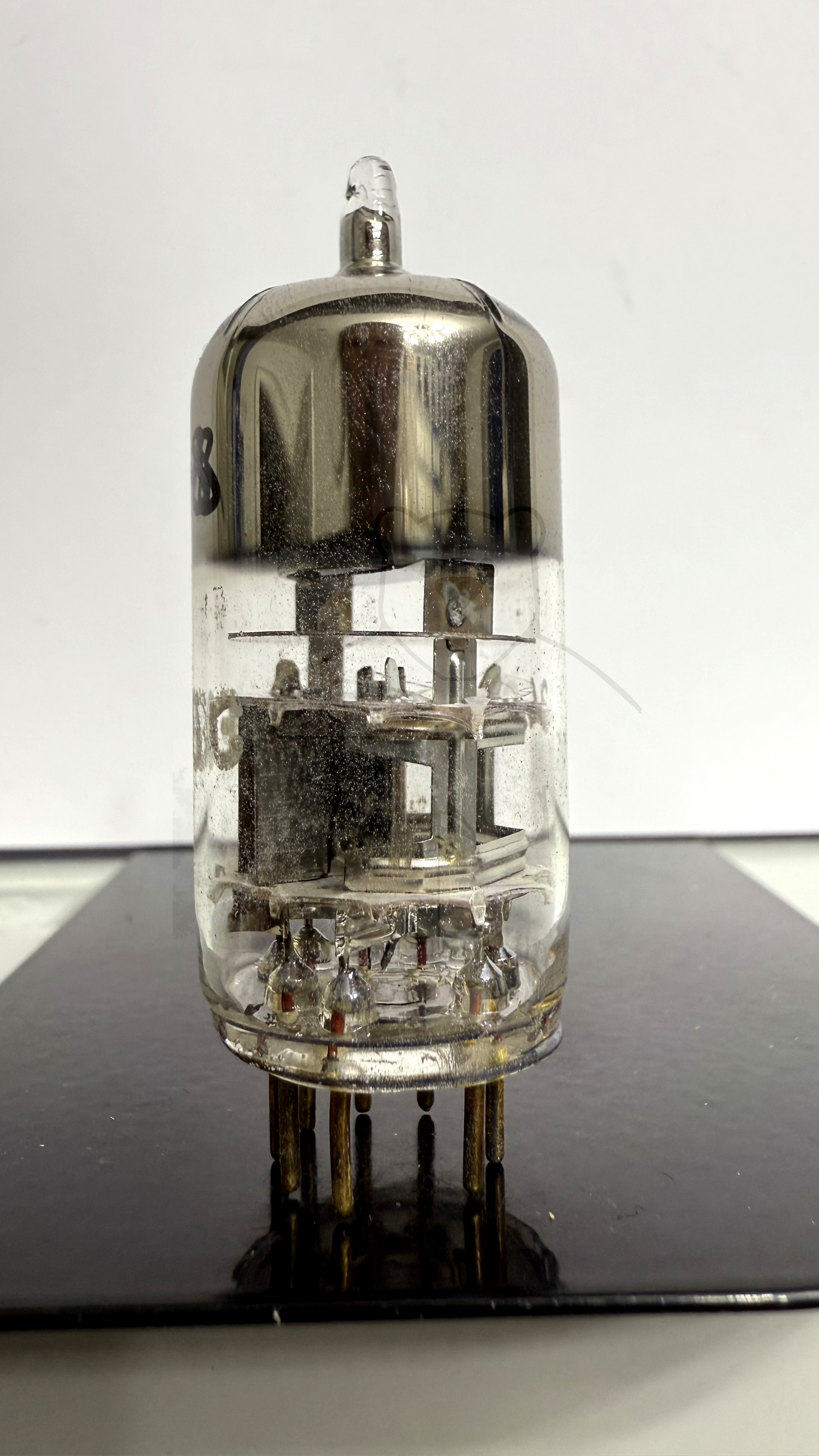

Daten und Bilder der Röhre: E88C

🔎 Beschreibung der Röhre: E88C

Name	E88C
Vergleichsname	→ 8255
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,155
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die sehr seltene Spanngitter Triode E88C kann als Hochfrequenzverstärker im UHF-Band oder als Oszillator eingesetzt werden.
Letzte Änderung	10.06.2018 20:17:58

🔎 Beschreibung der Systeme für die Röhre: E88C

	System 1
Kathode	2
Gitter 1	1, 3, 6, 7, 9
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

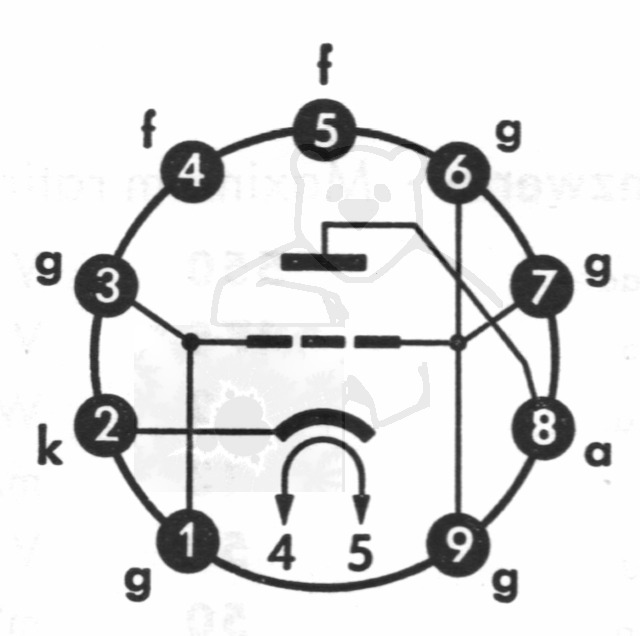

🔎 Sockelschaltung der E88C

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E88C
Datenblatt E88C Philips Version 1 [www.tubedata.info].pdf (121 kB)
Datenblatt E88C Philips Version 2.pdf (238 kB)
Datenblatt E88C Siemens [www.tubedata.info].pdf (196 kB)
Datenblatt E88C Valvo.pdf (108 kB)
Pruefkarte E88C - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte E88CC CCa - Karte 1 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte E88CC CCa - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
