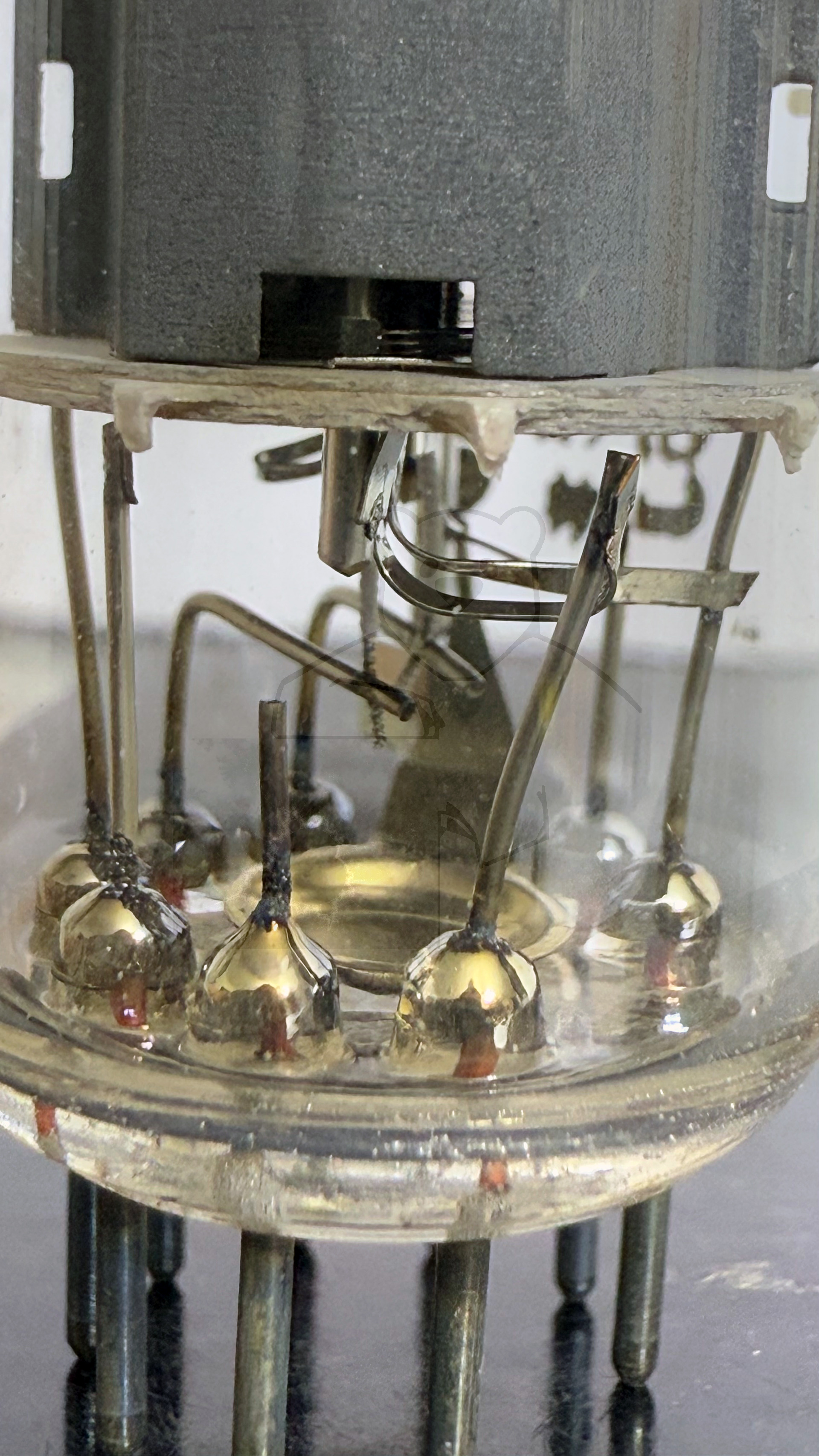

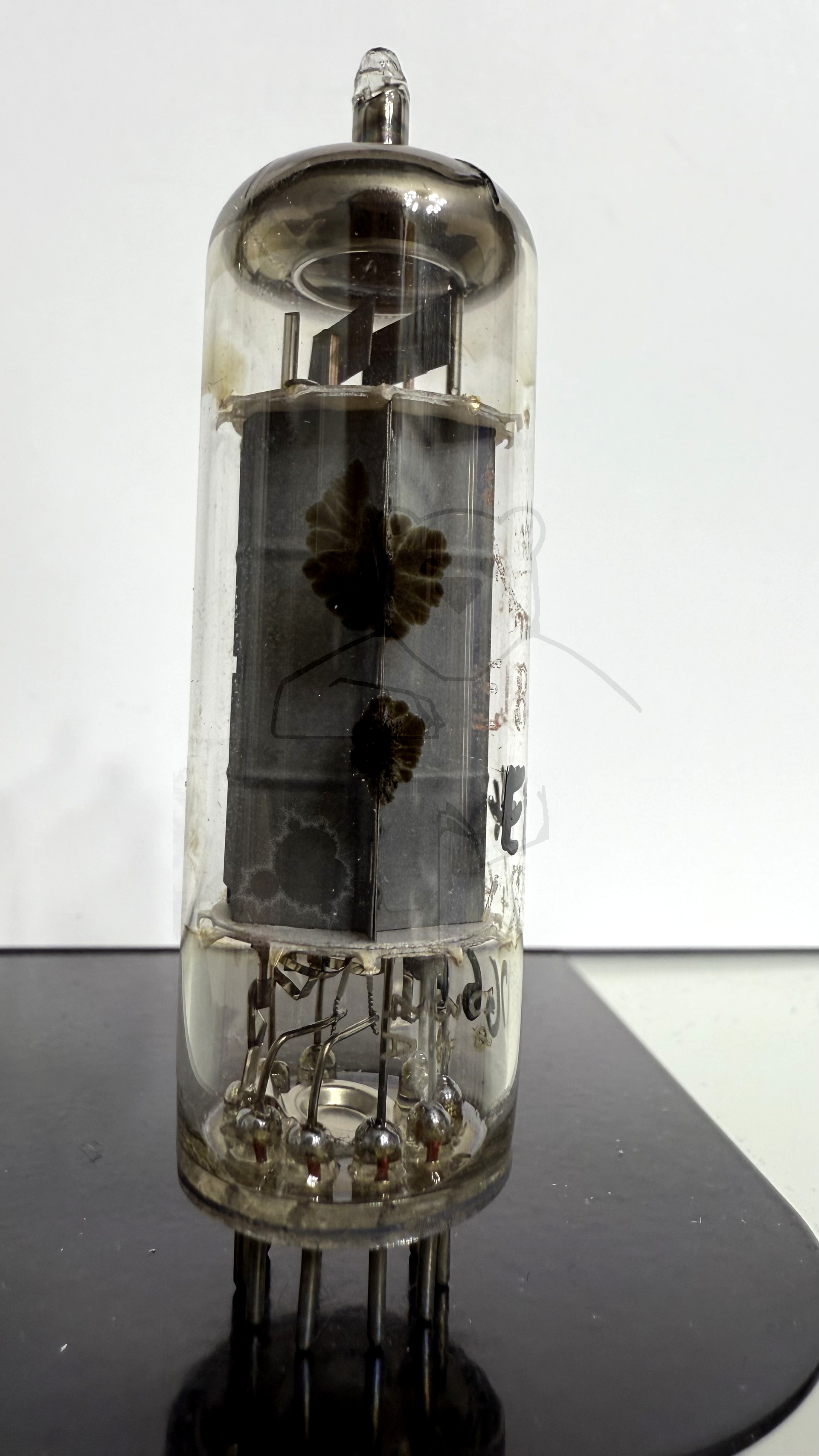

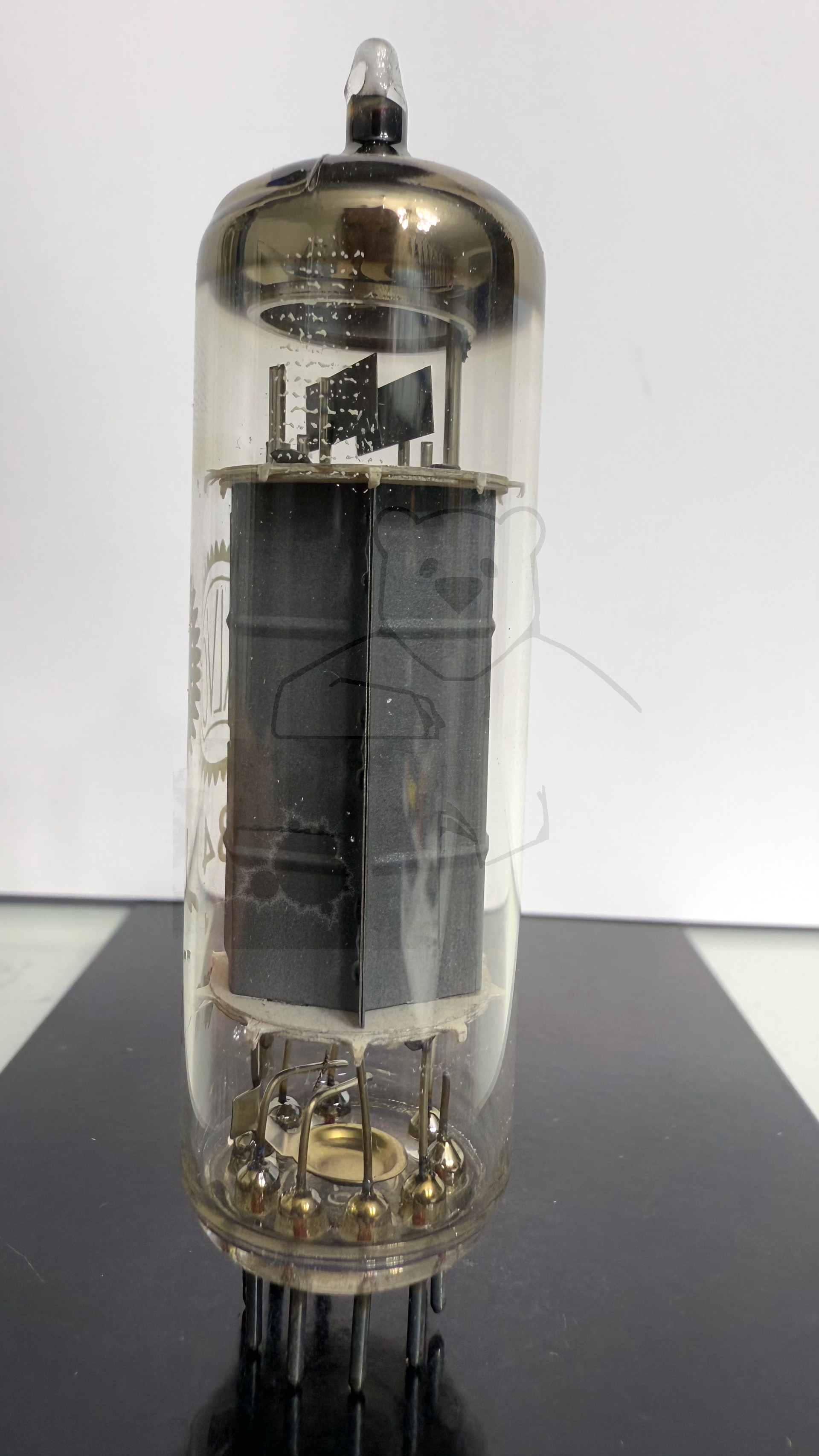

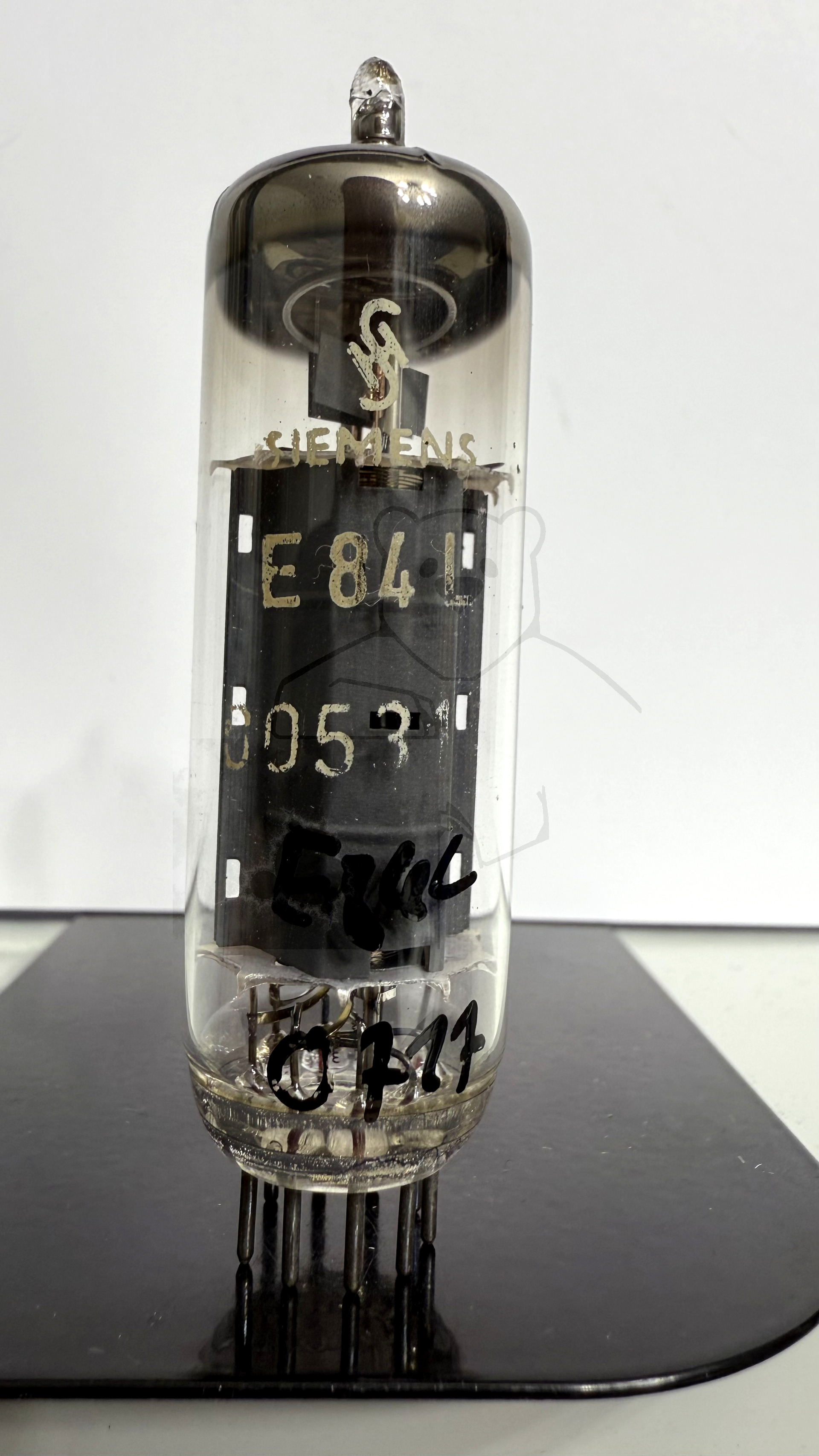

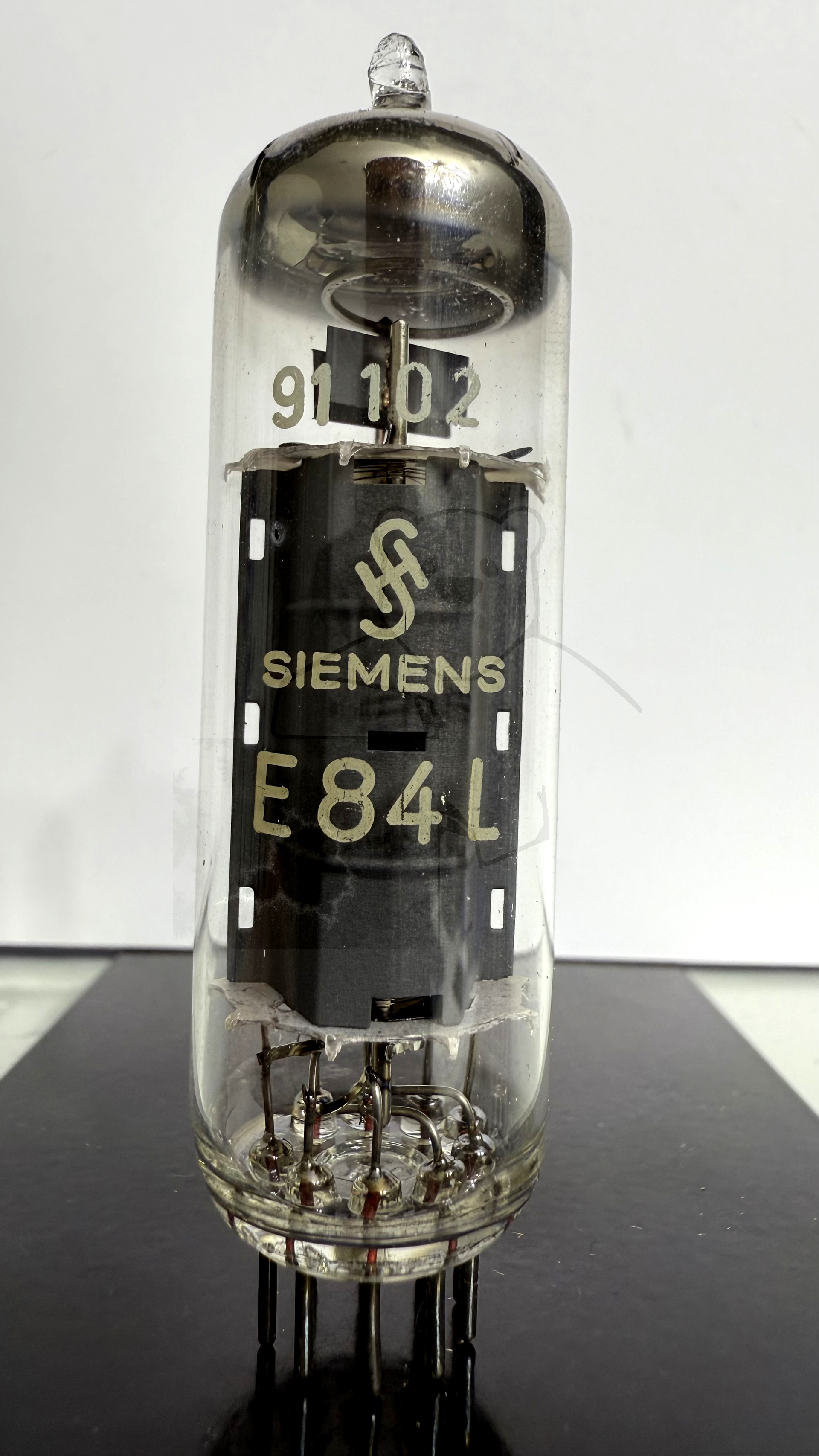

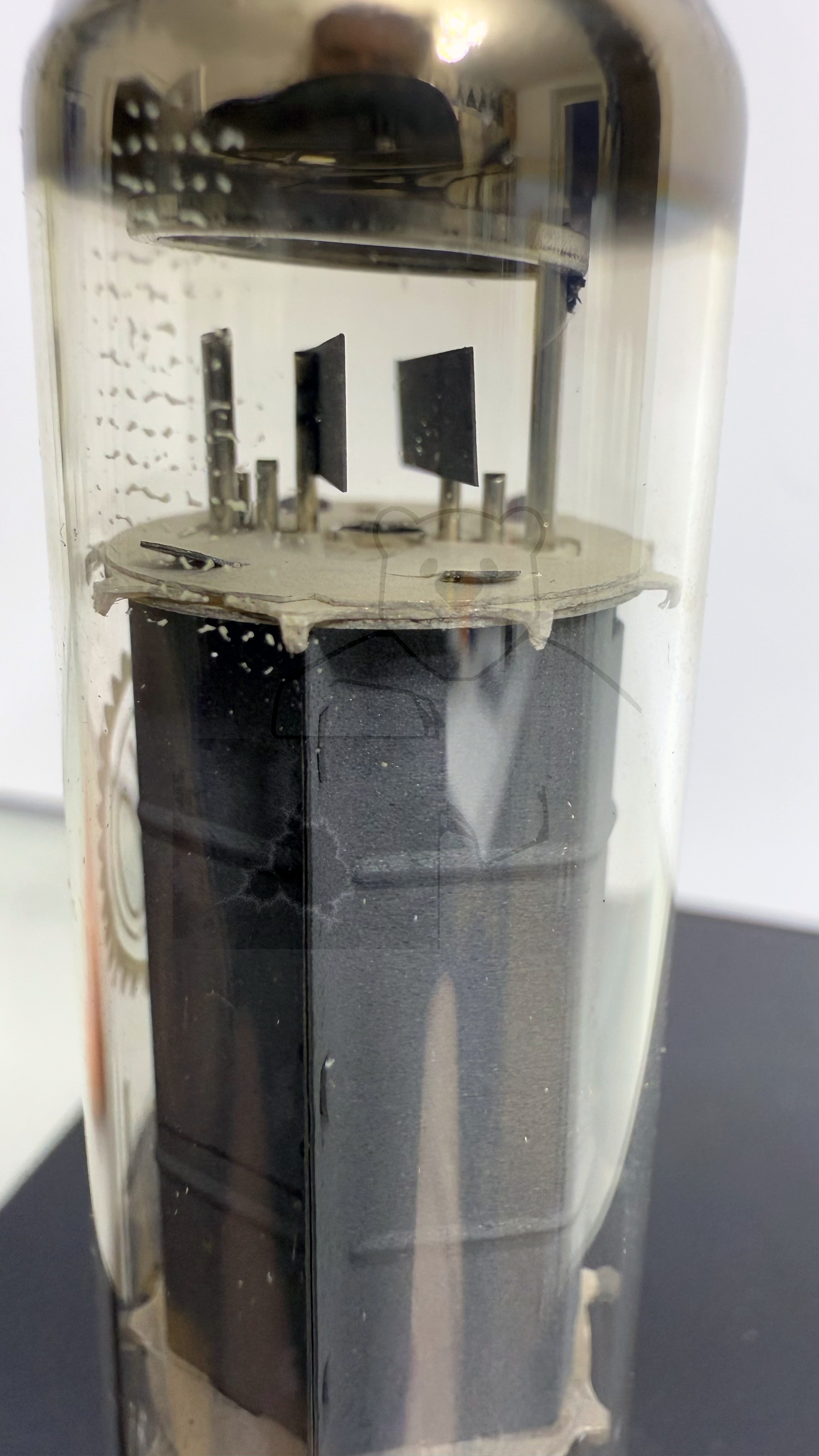

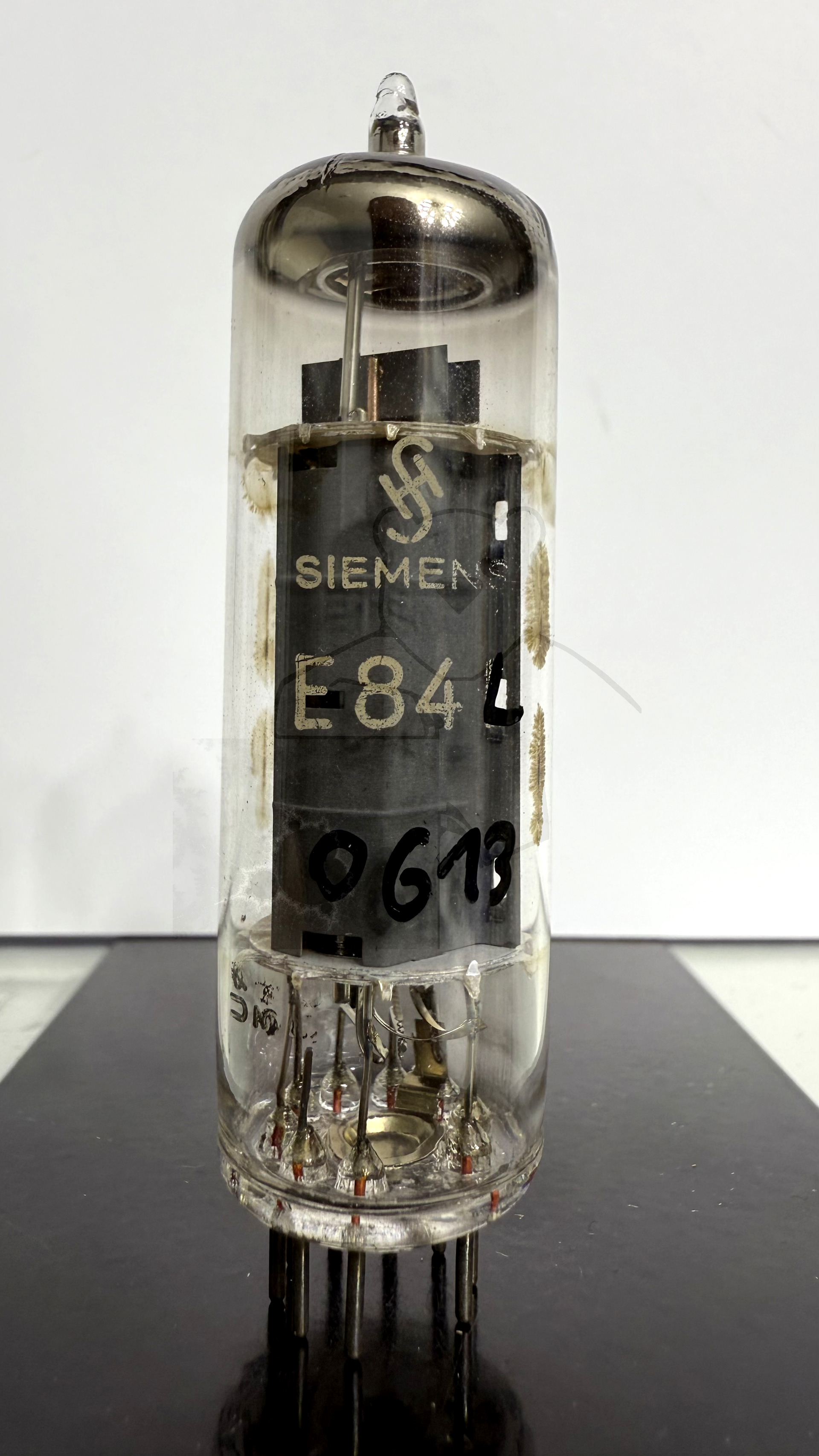

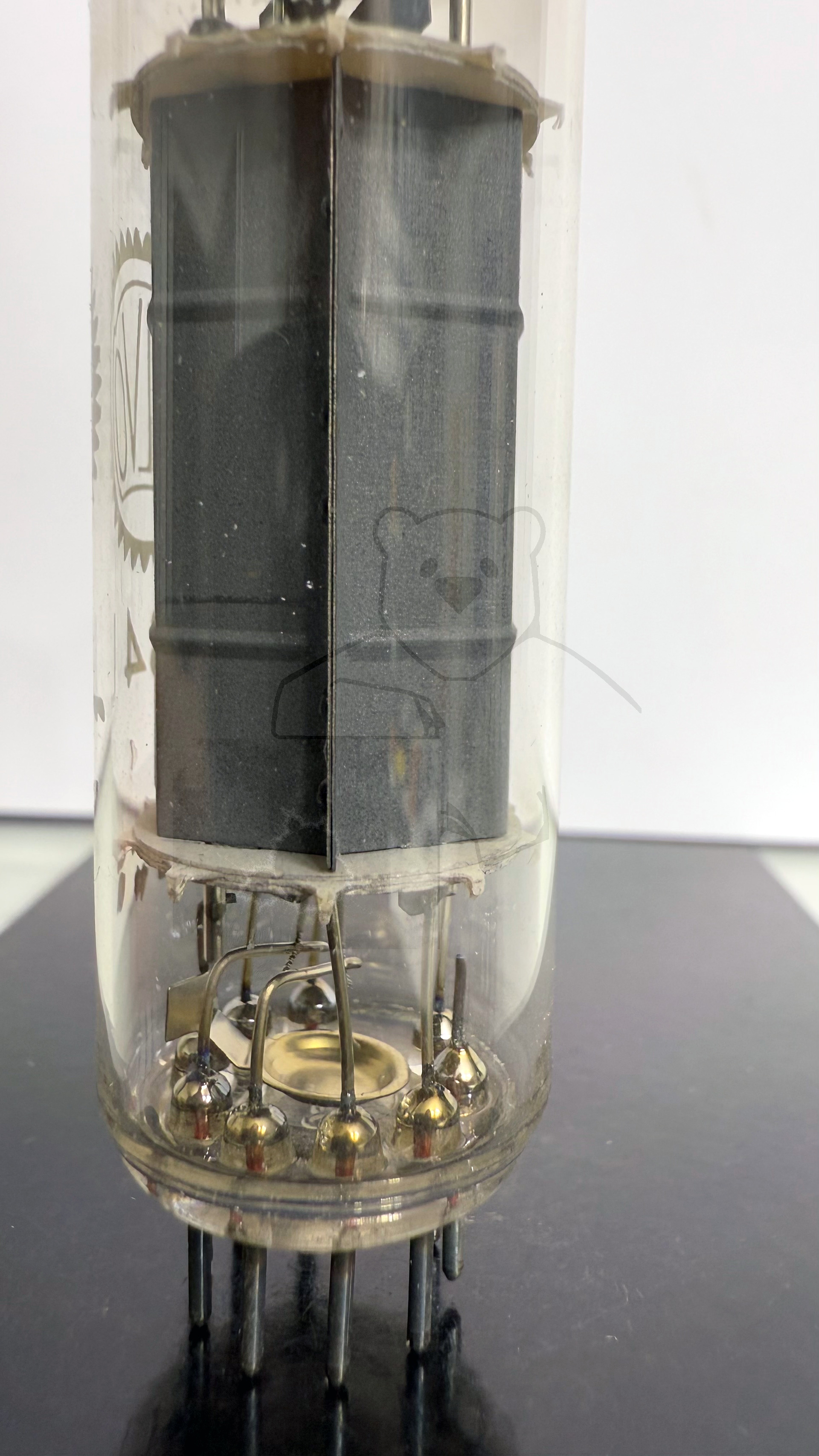

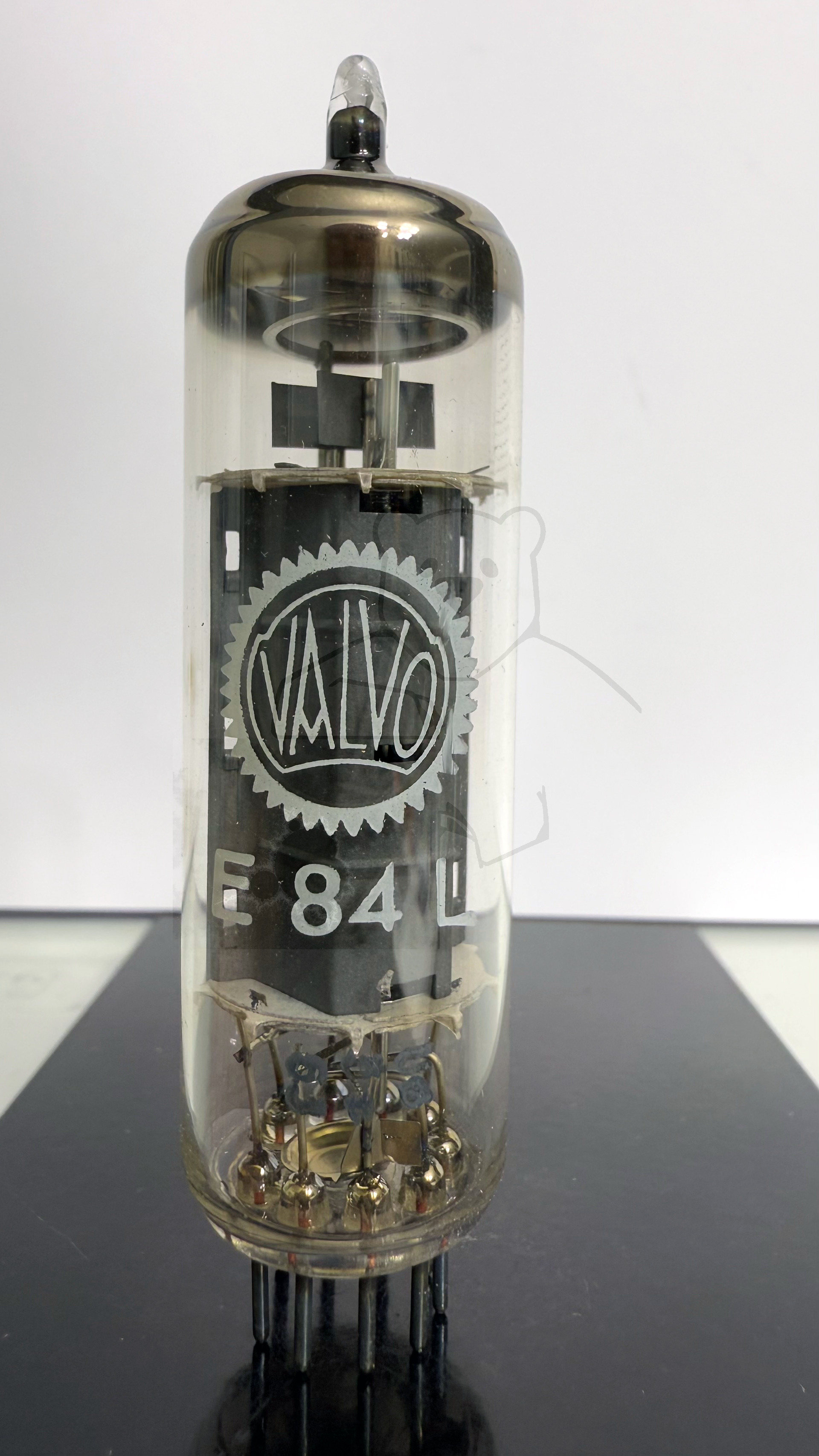

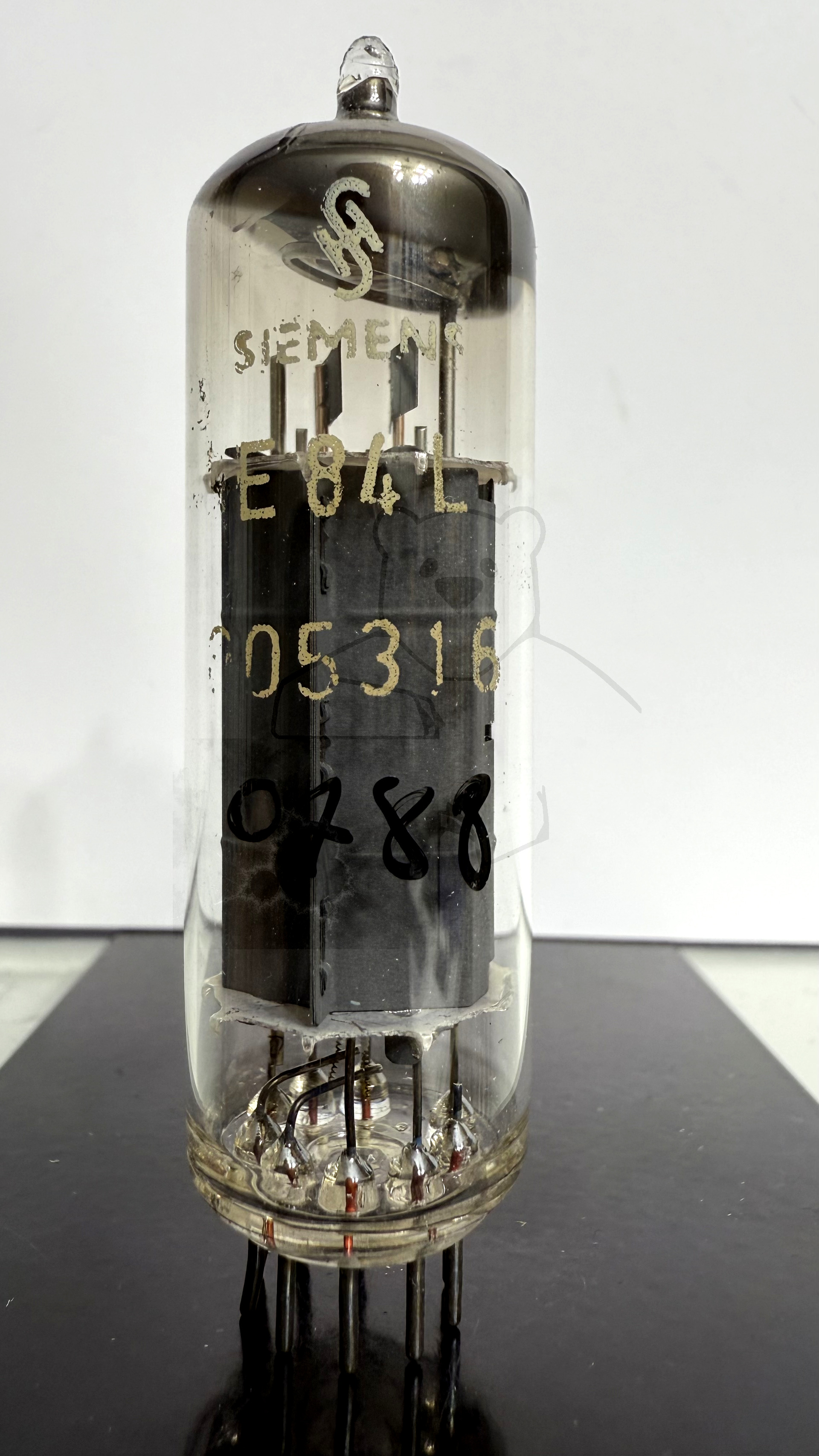

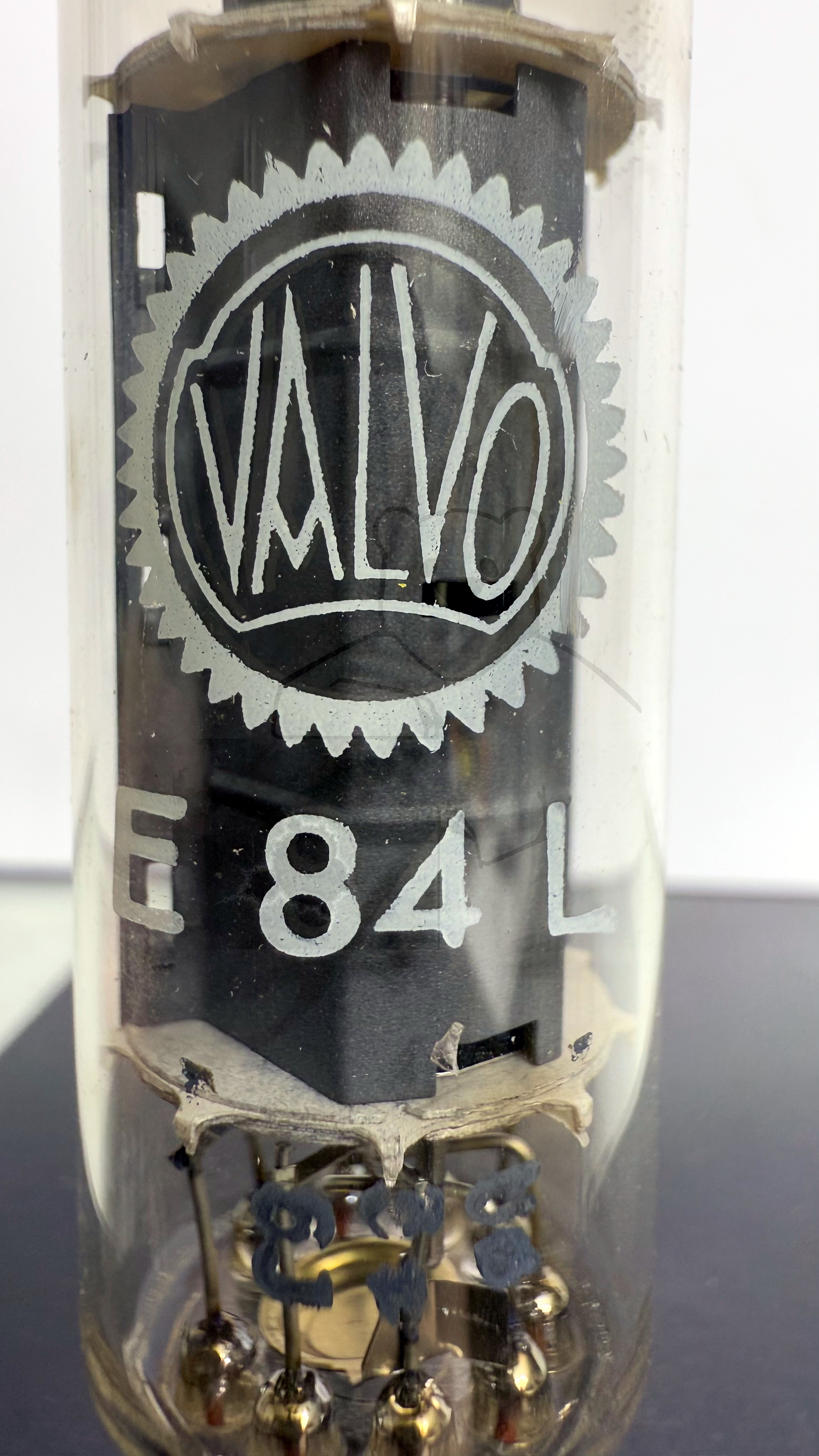

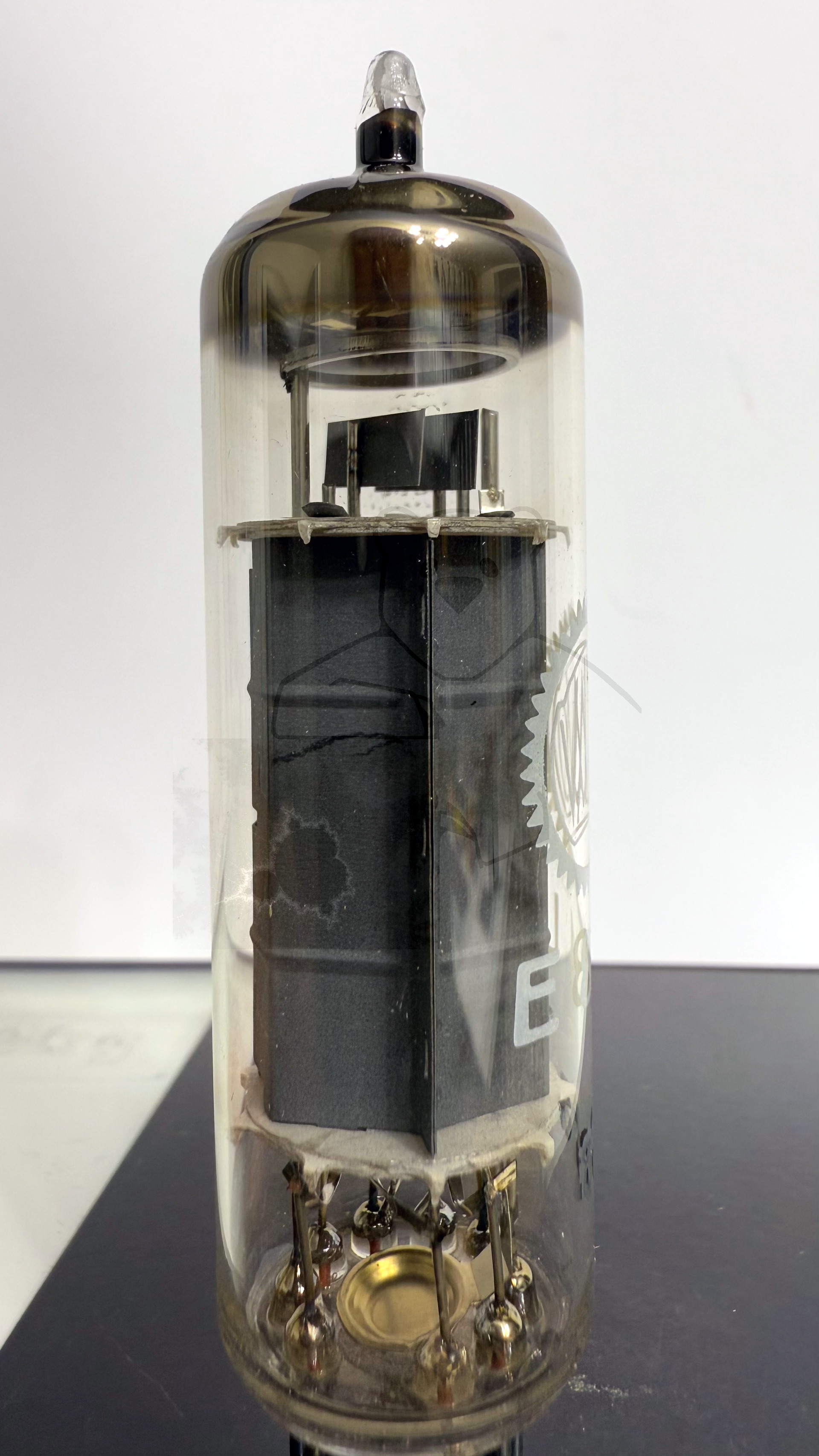

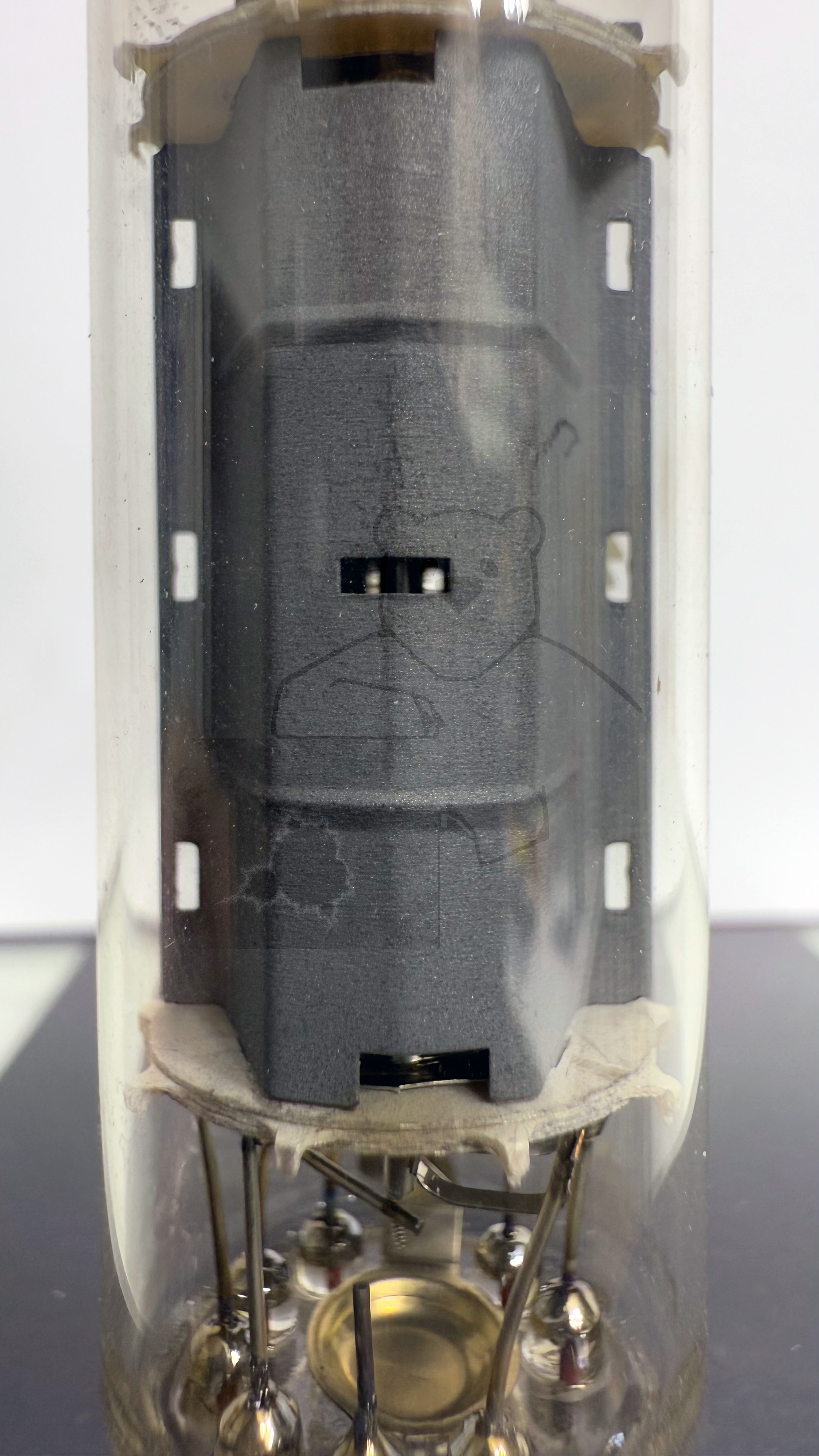

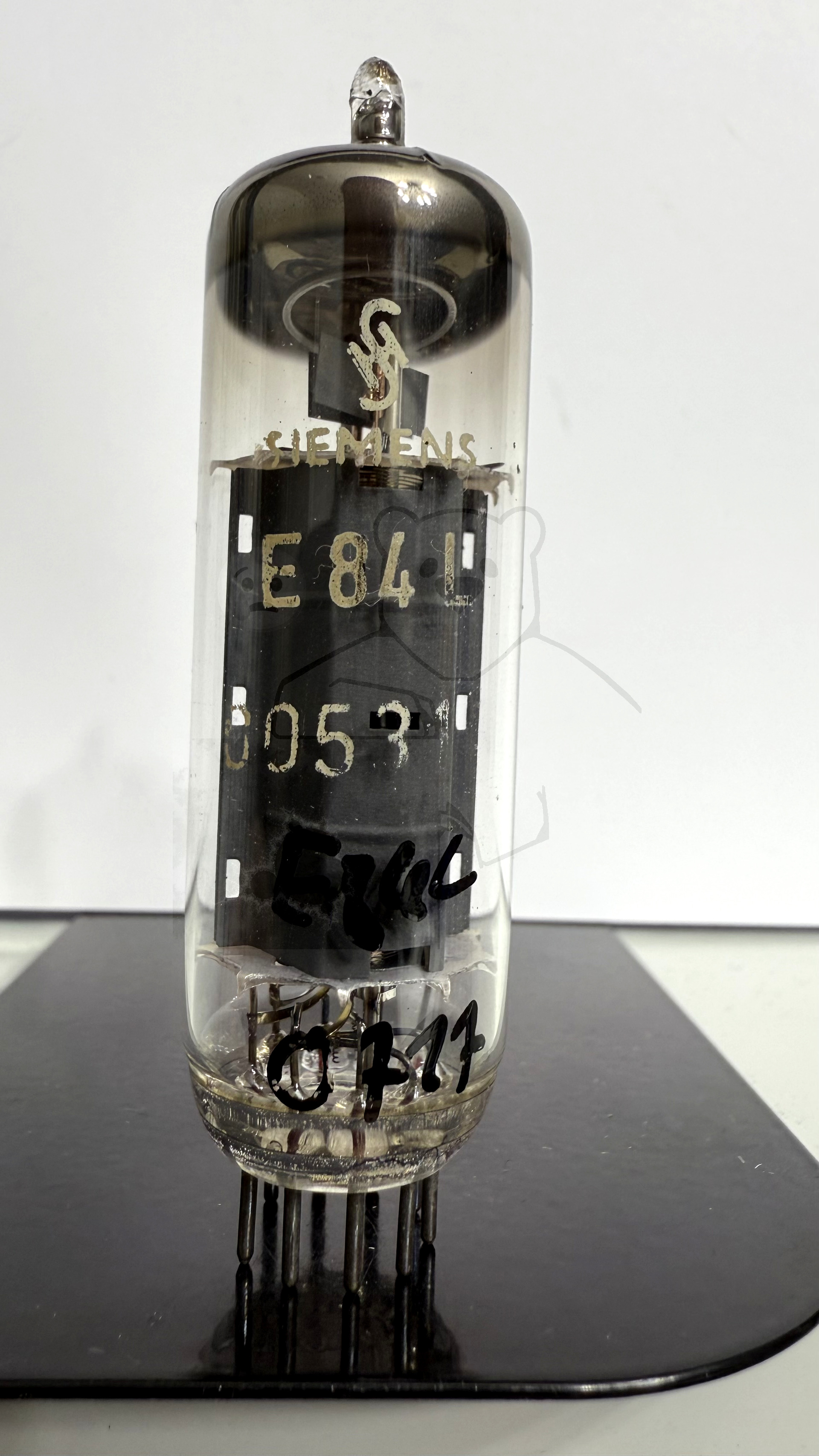

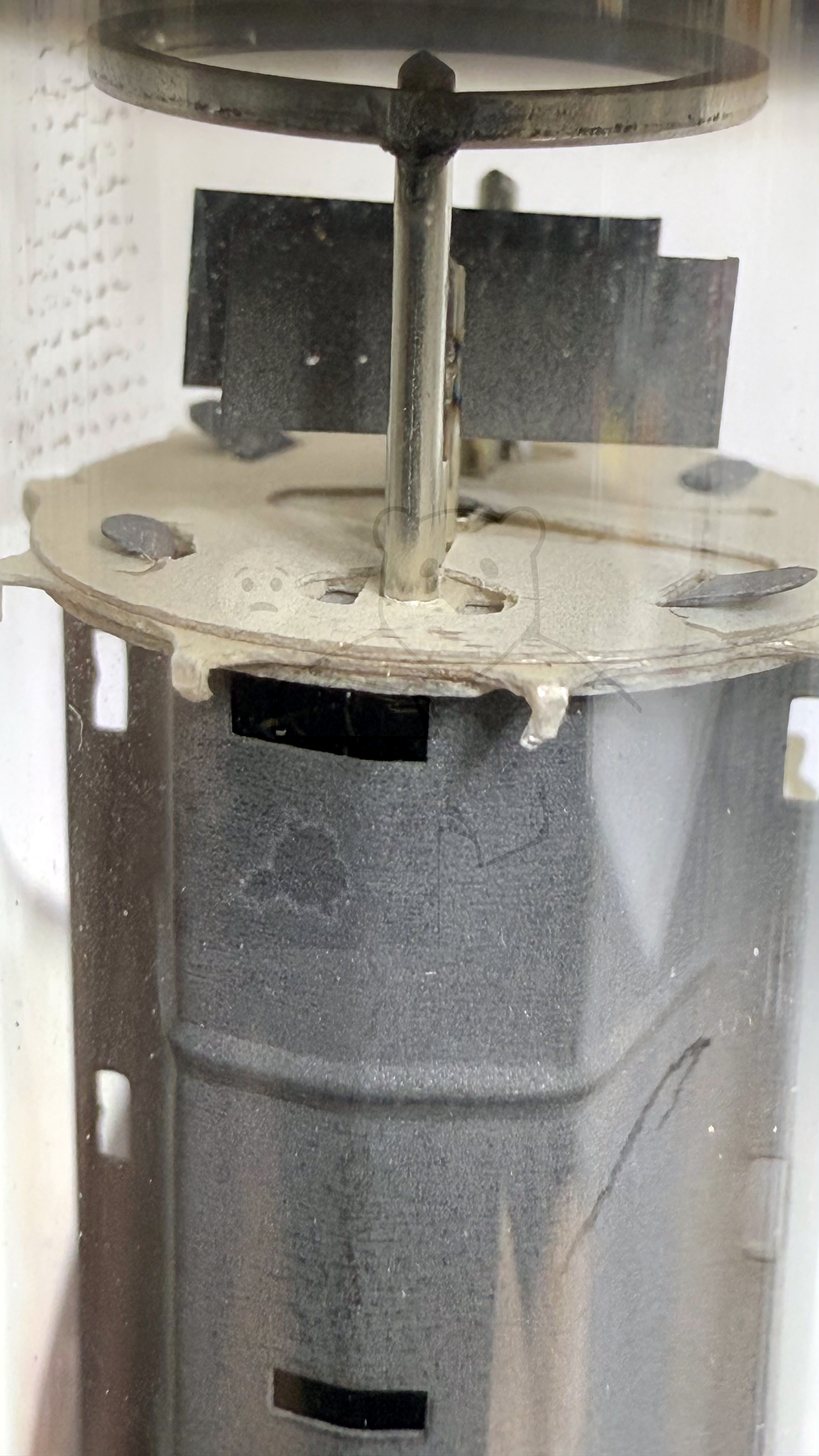

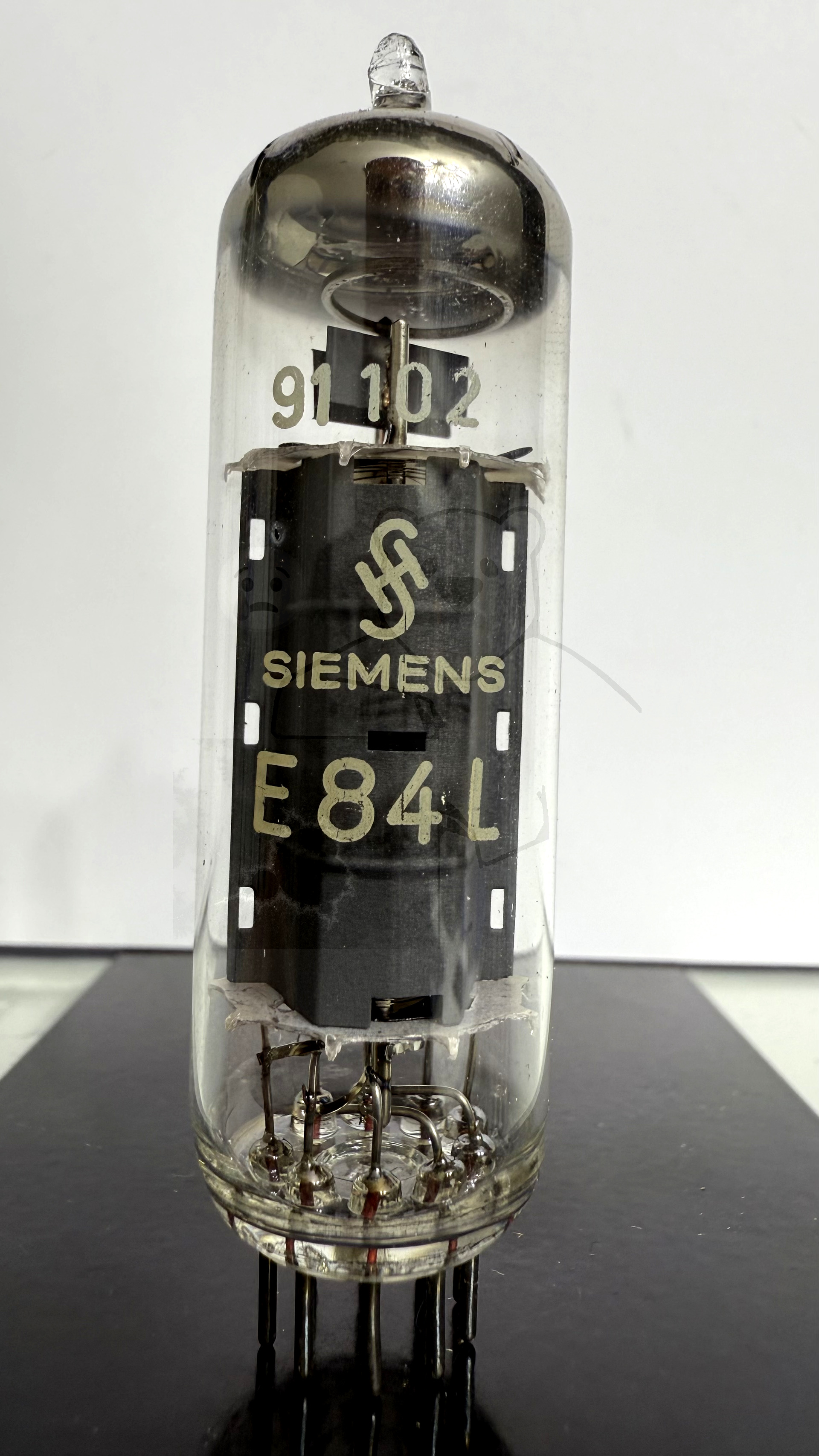

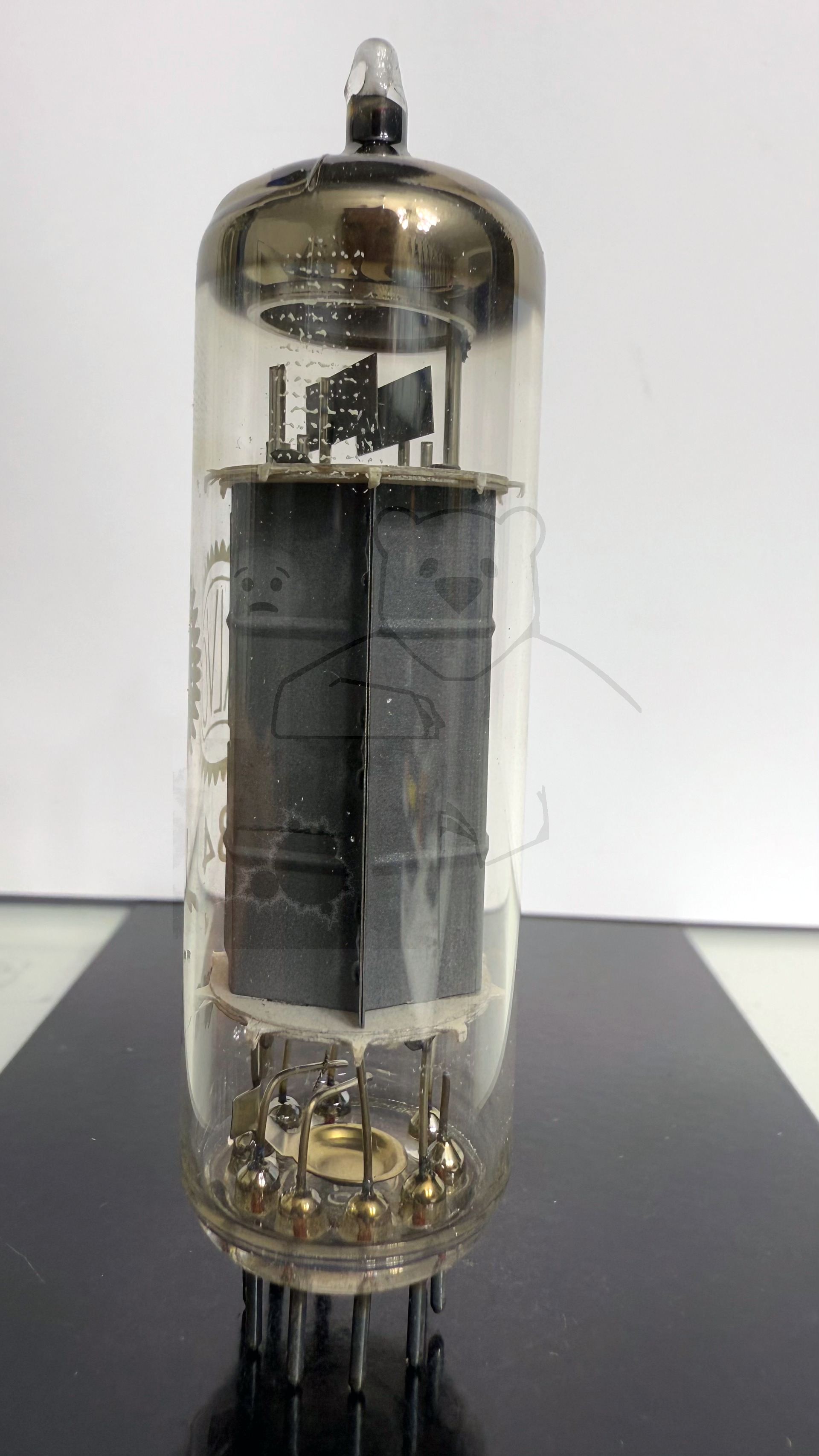

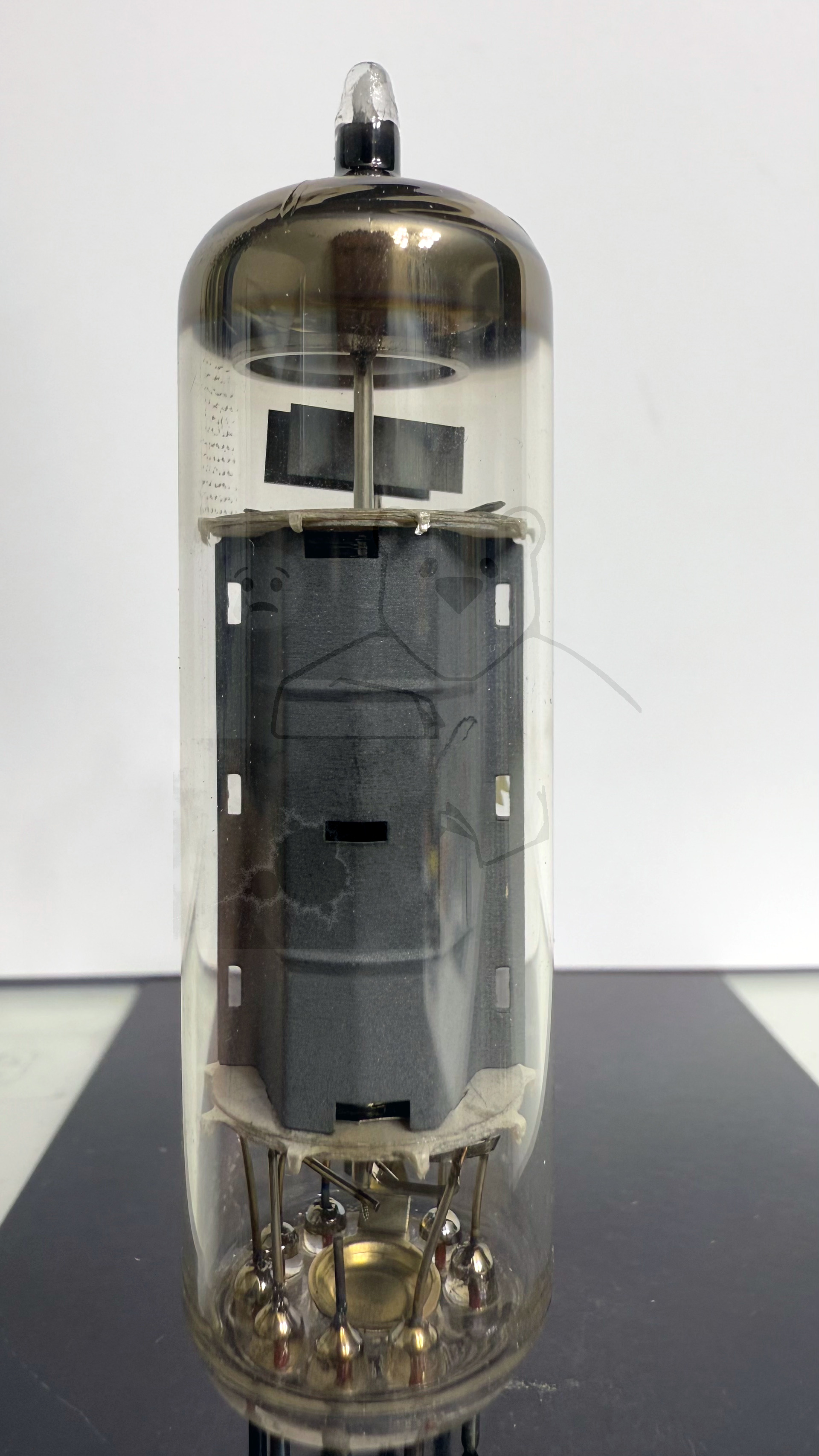

Daten und Bilder der Röhre: E84L

🔎 Beschreibung der Röhre: E84L

Name	E84L
Vergleichsname	7320
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,76
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:17:31

🔎 Beschreibung der Systeme für die Röhre: E84L

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	3
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

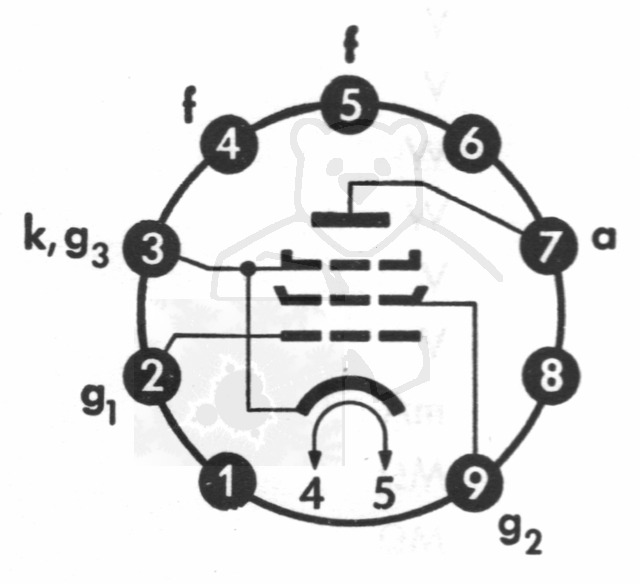

🔎 Sockelschaltung der E84L

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E84L
Datenblatt E84L Lorenz.pdf (314 kB)
Datenblatt E84L Philips.pdf (425 kB)
Datenblatt E84L Siemens [www.tubedata.info].pdf (704 kB)
Datenblatt E84L Telefunken.pdf (637 kB)
Pruefkarte E84L 7820 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
