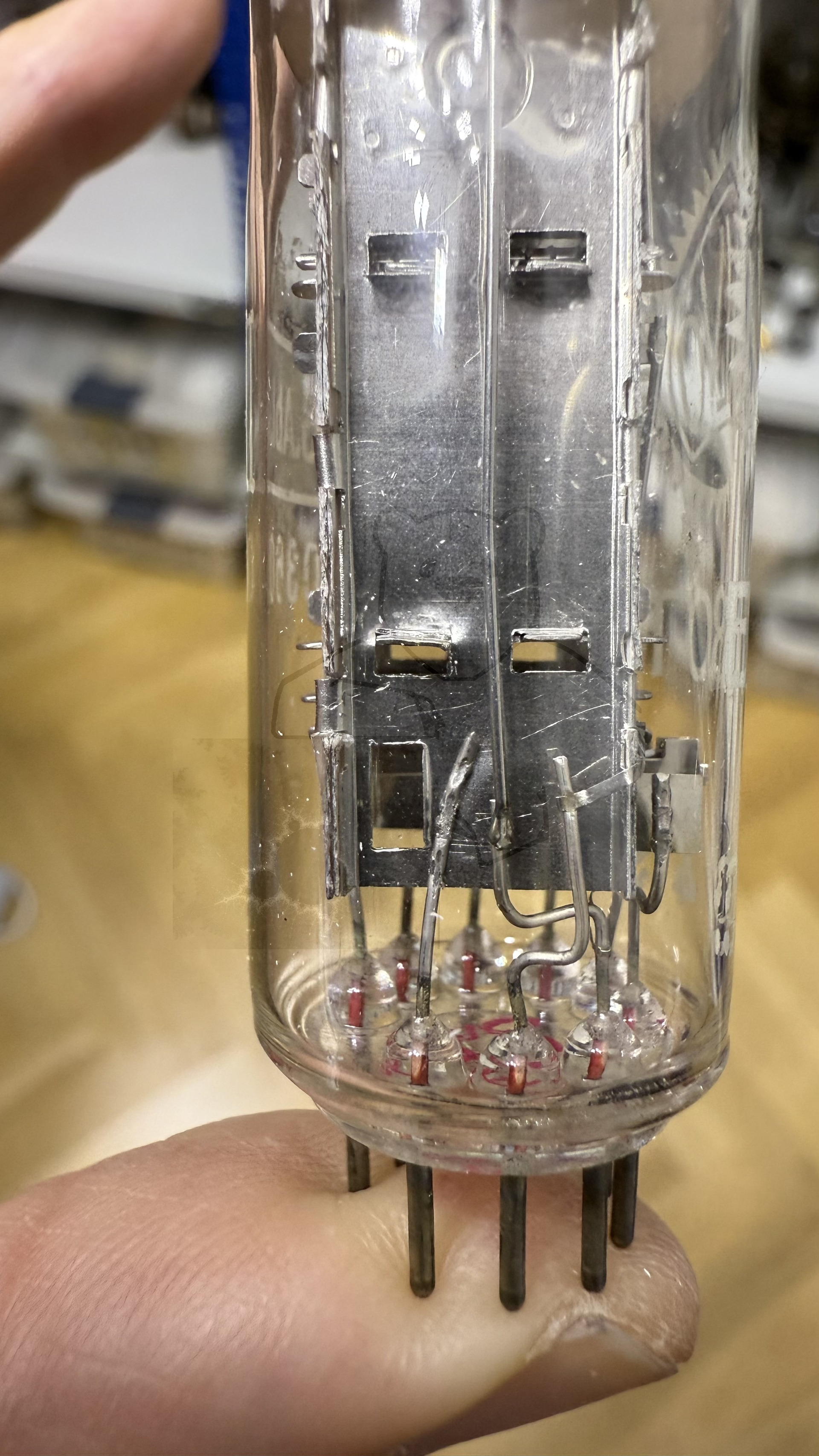

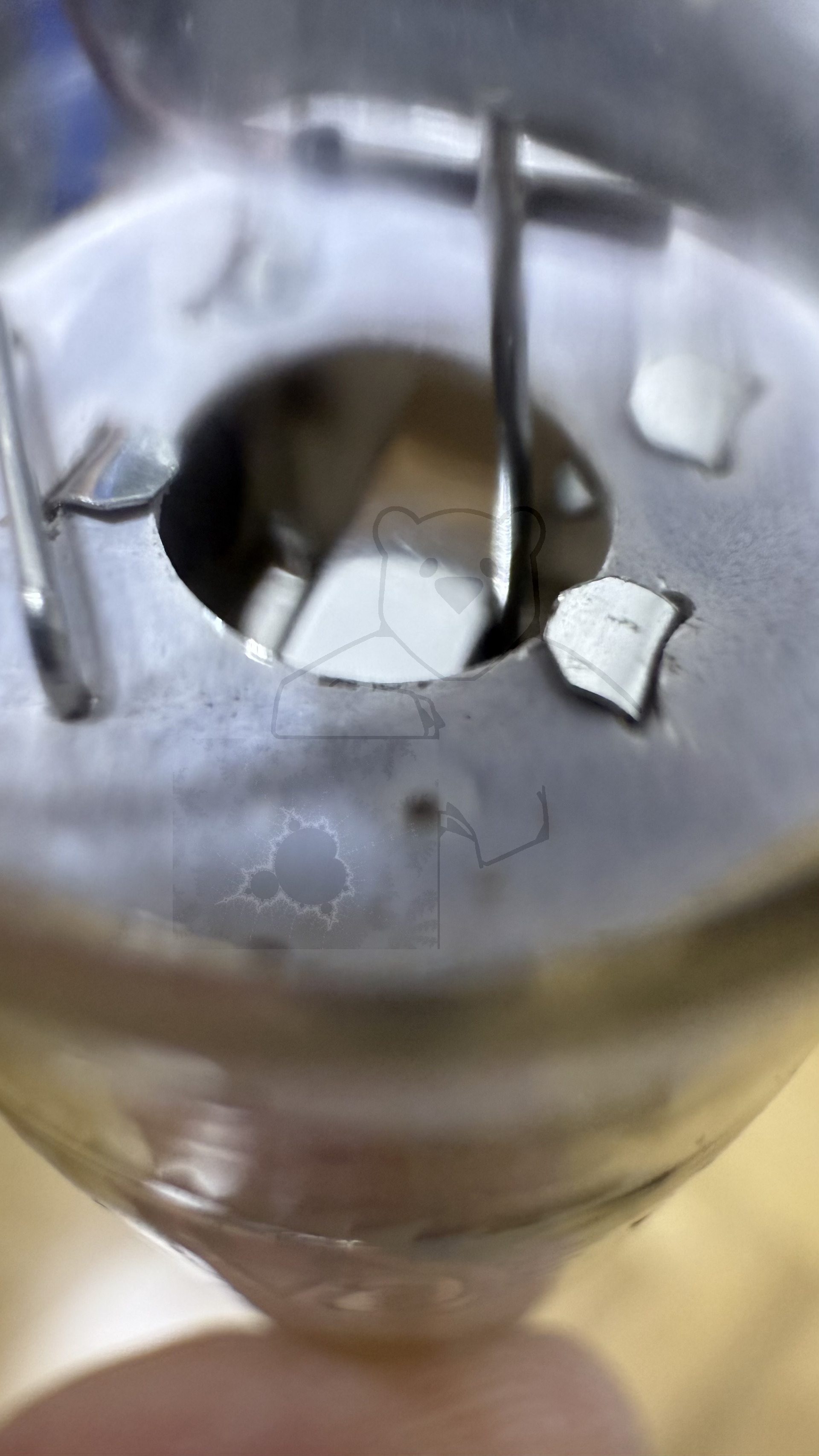

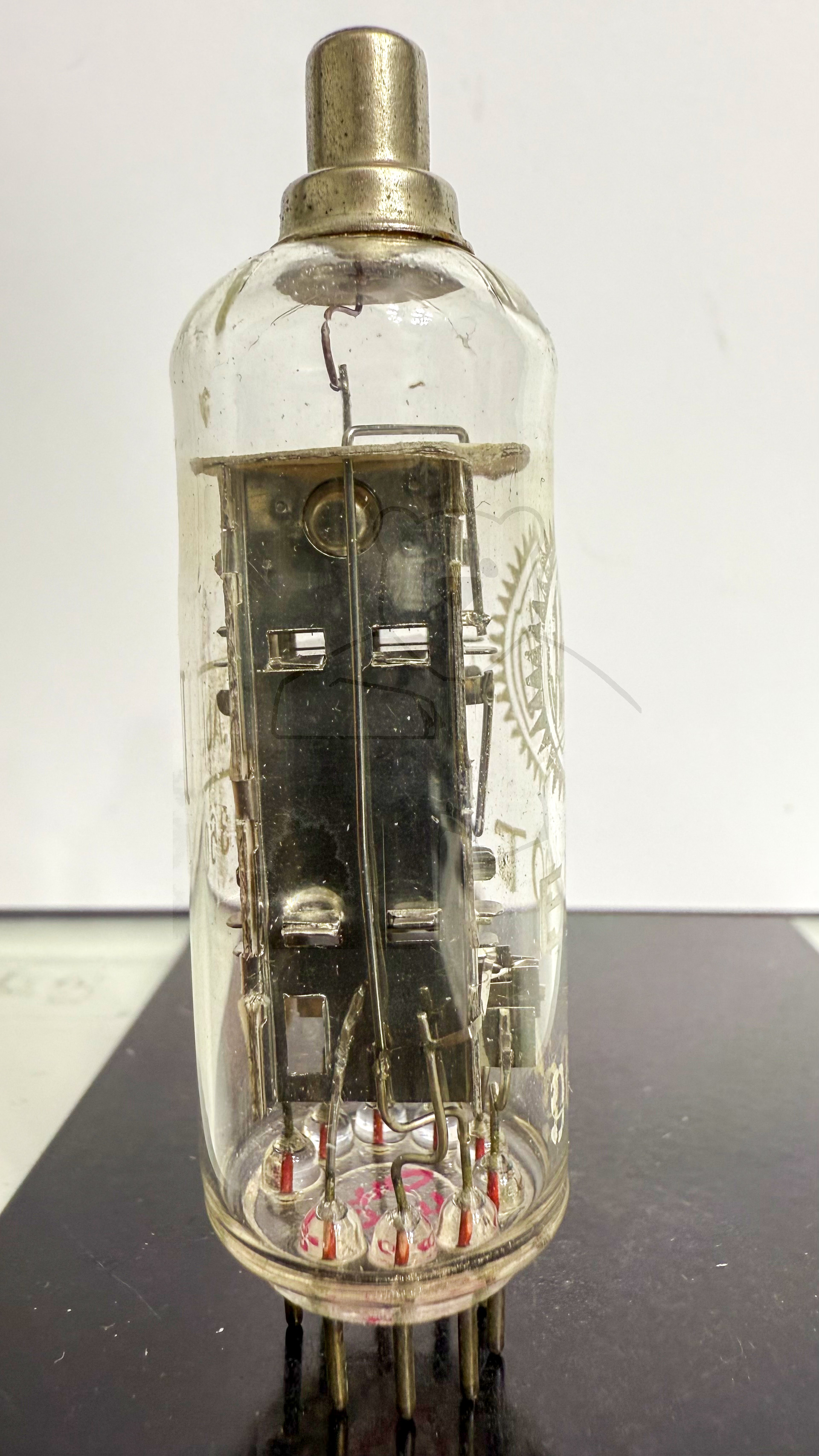

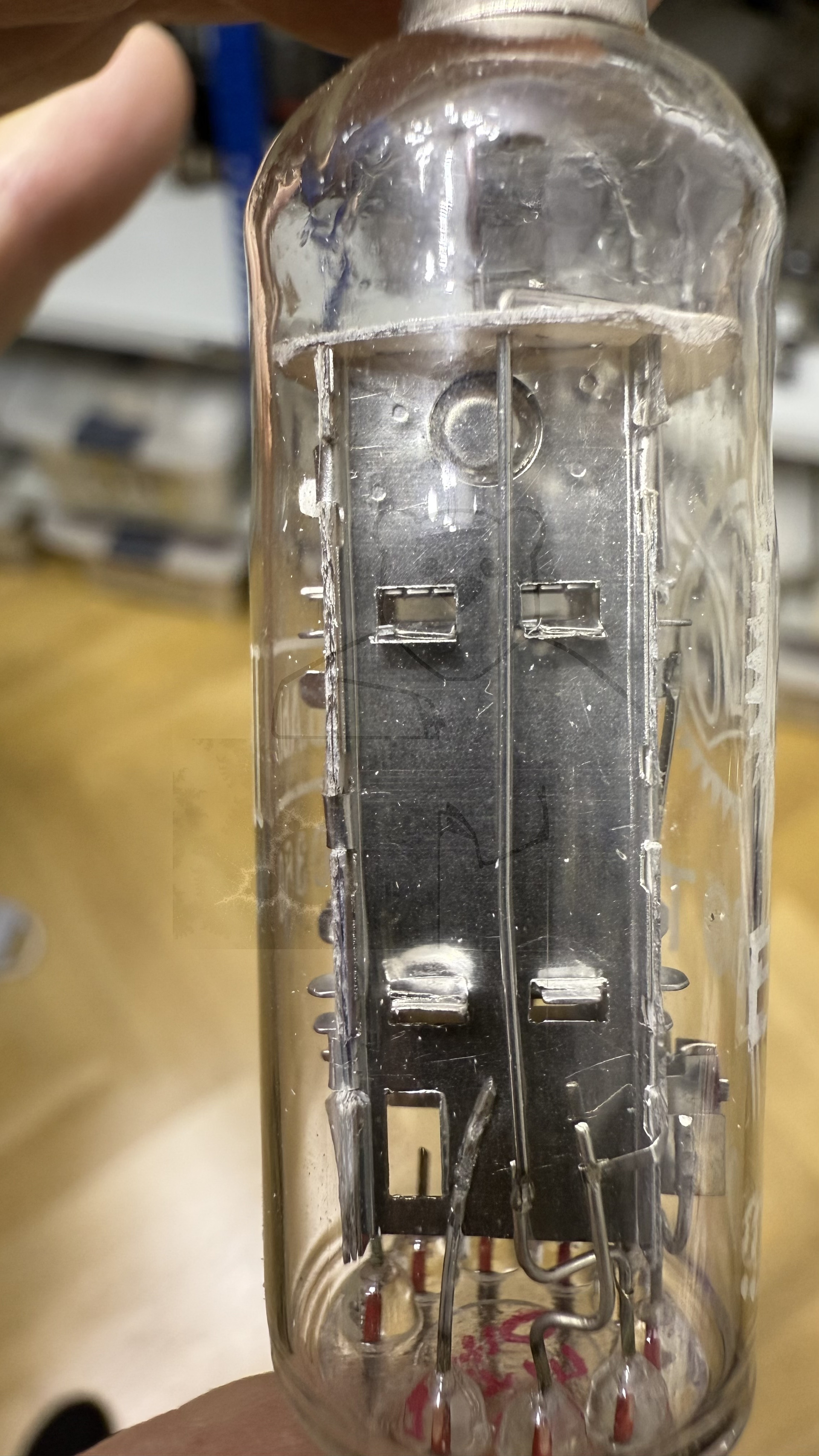

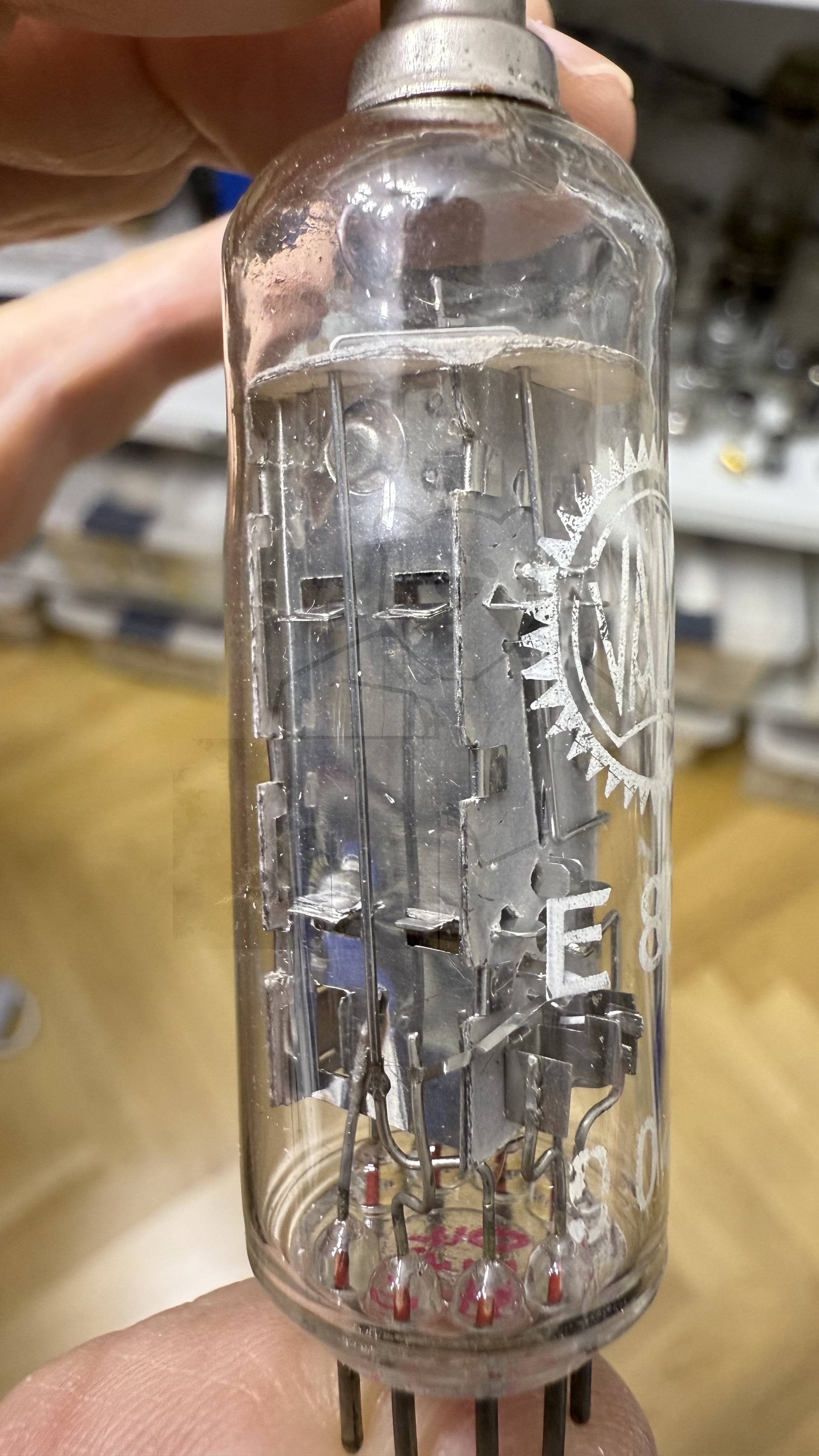

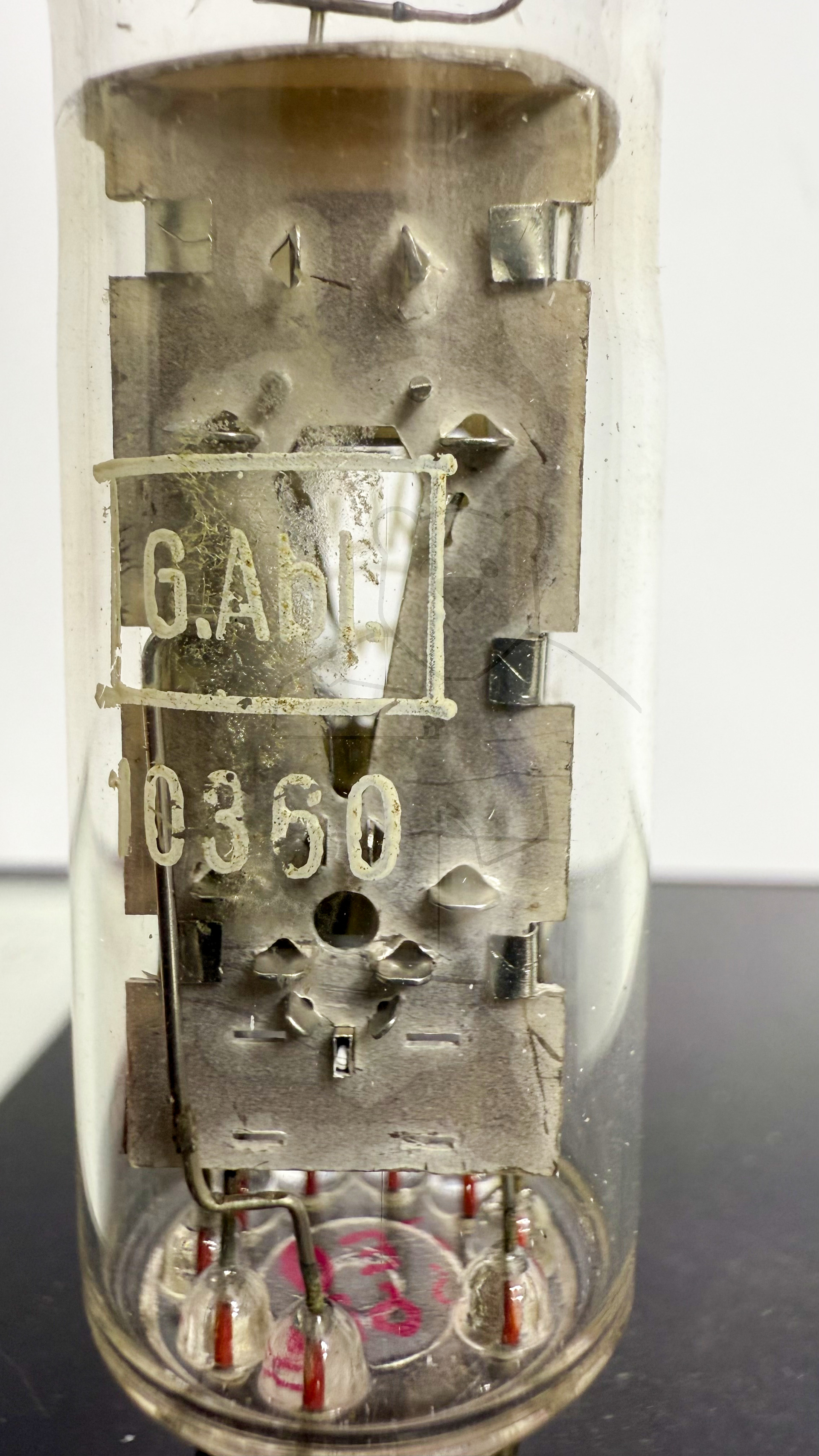

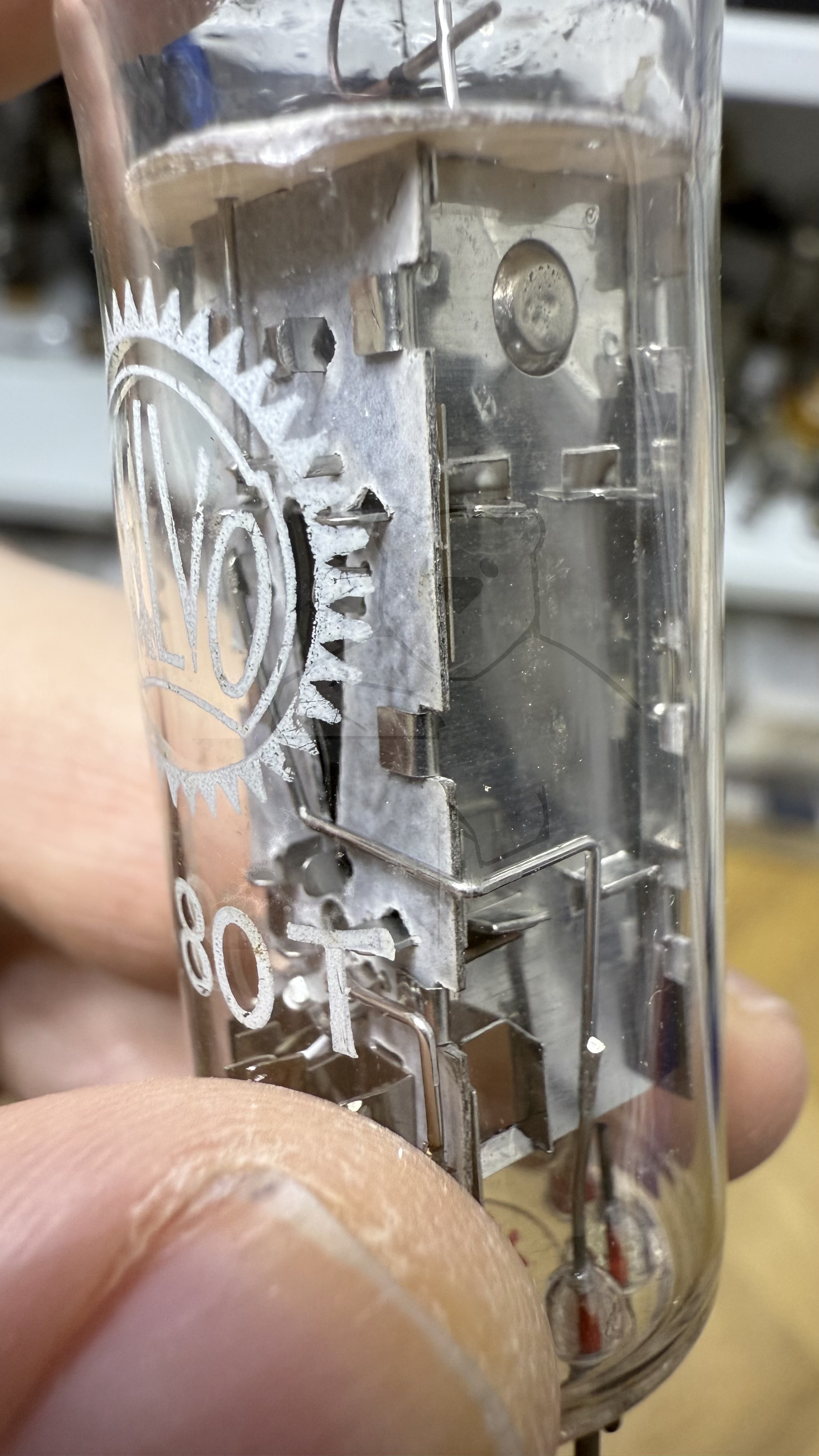

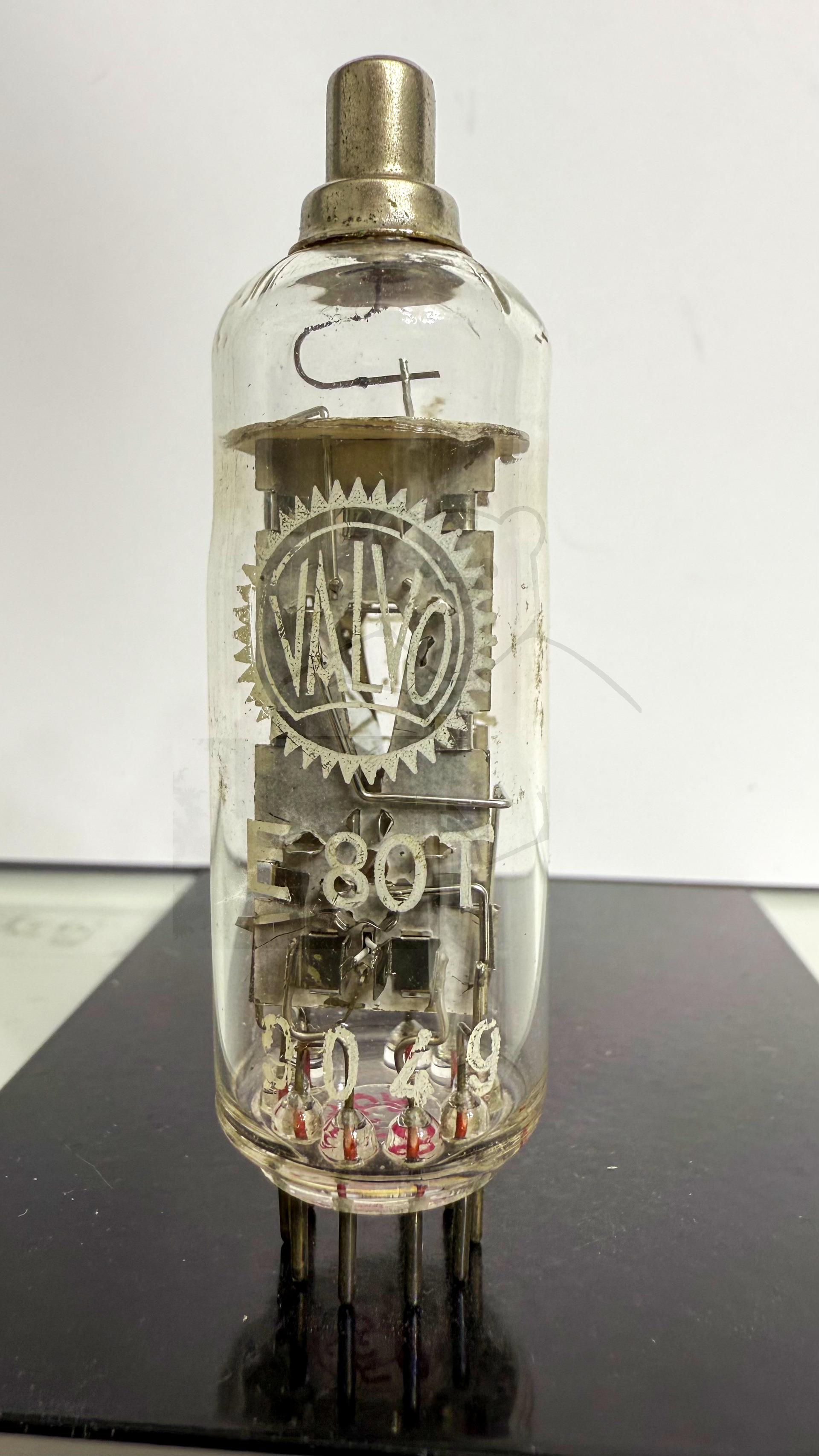

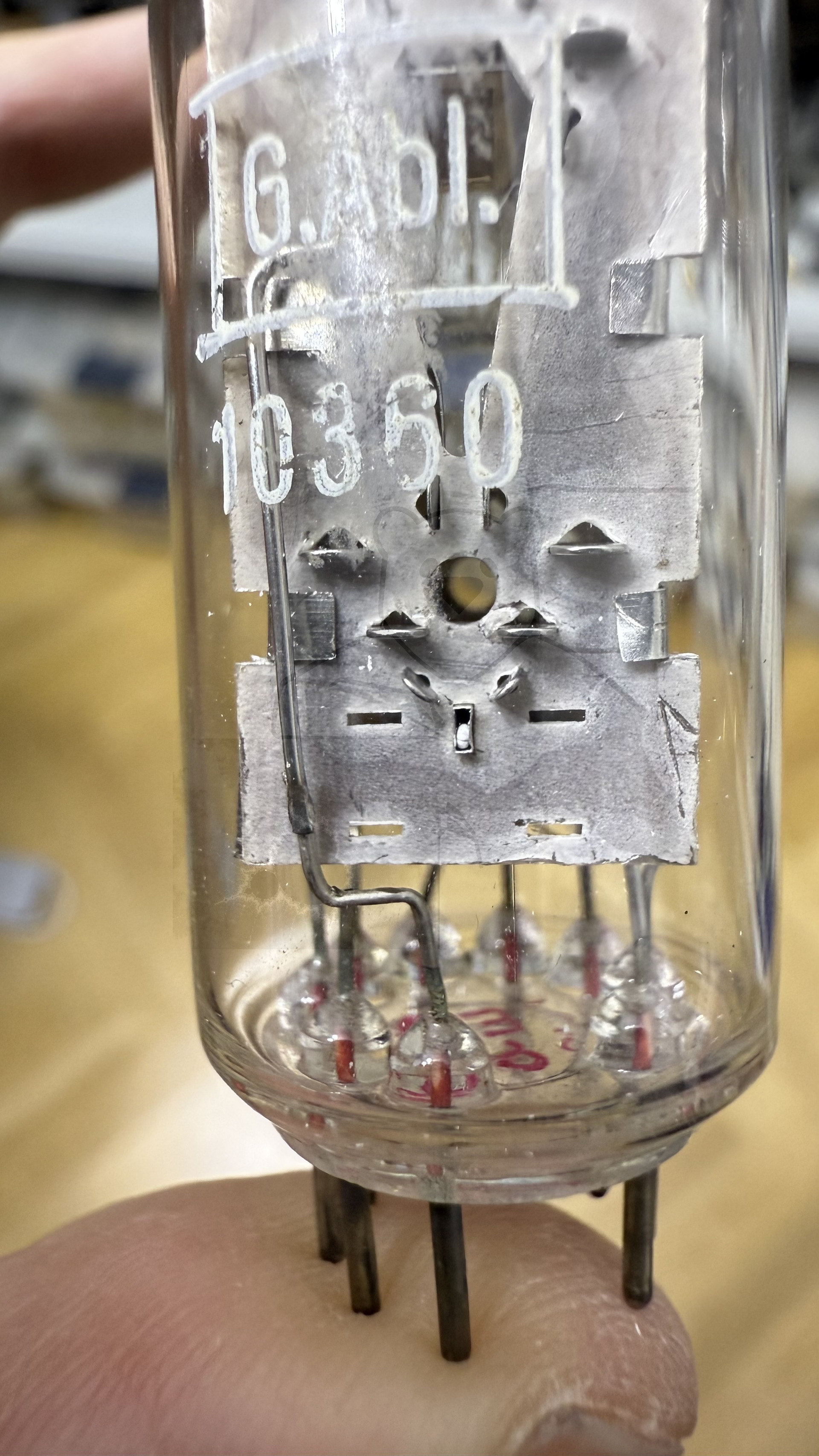

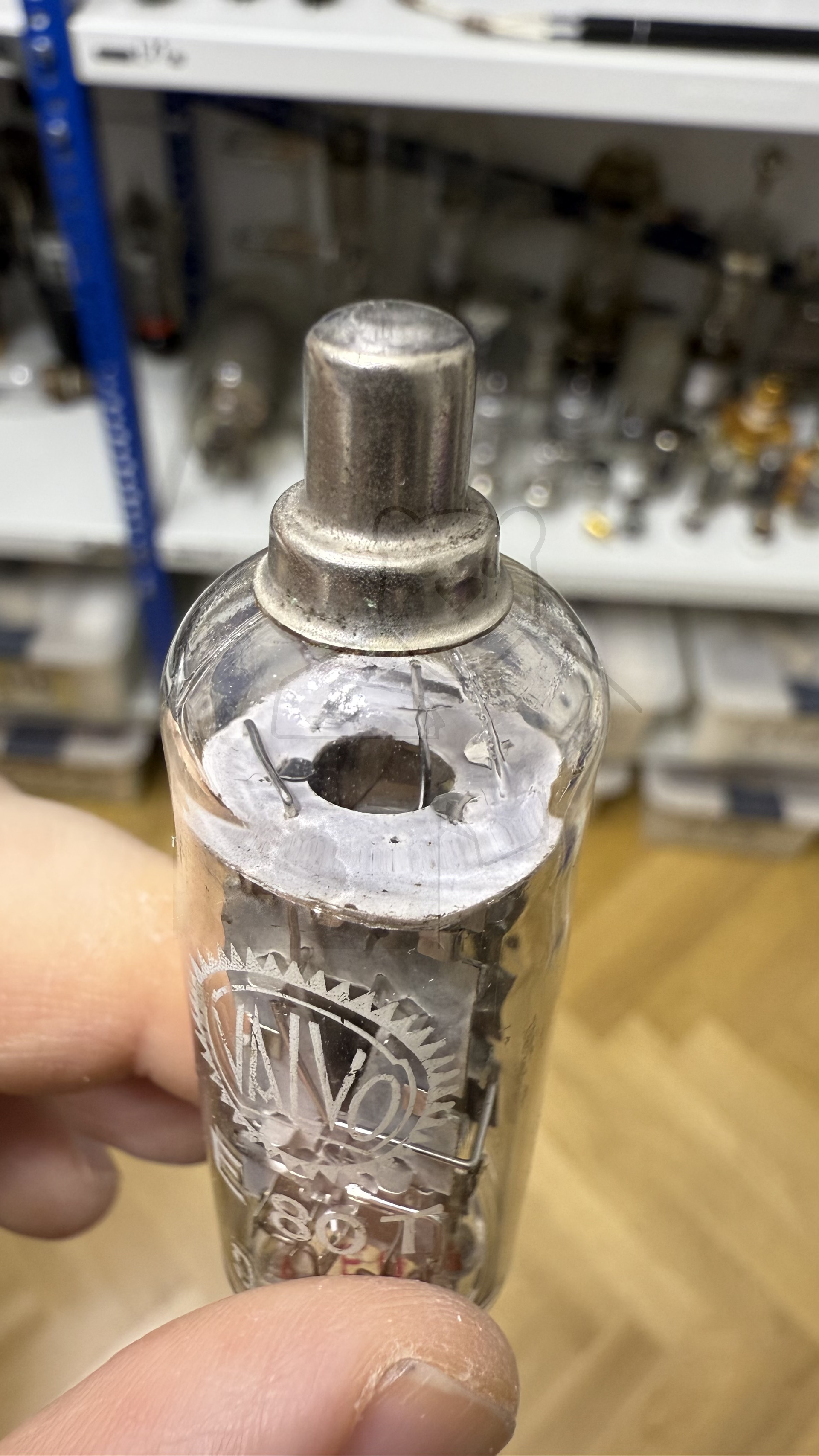

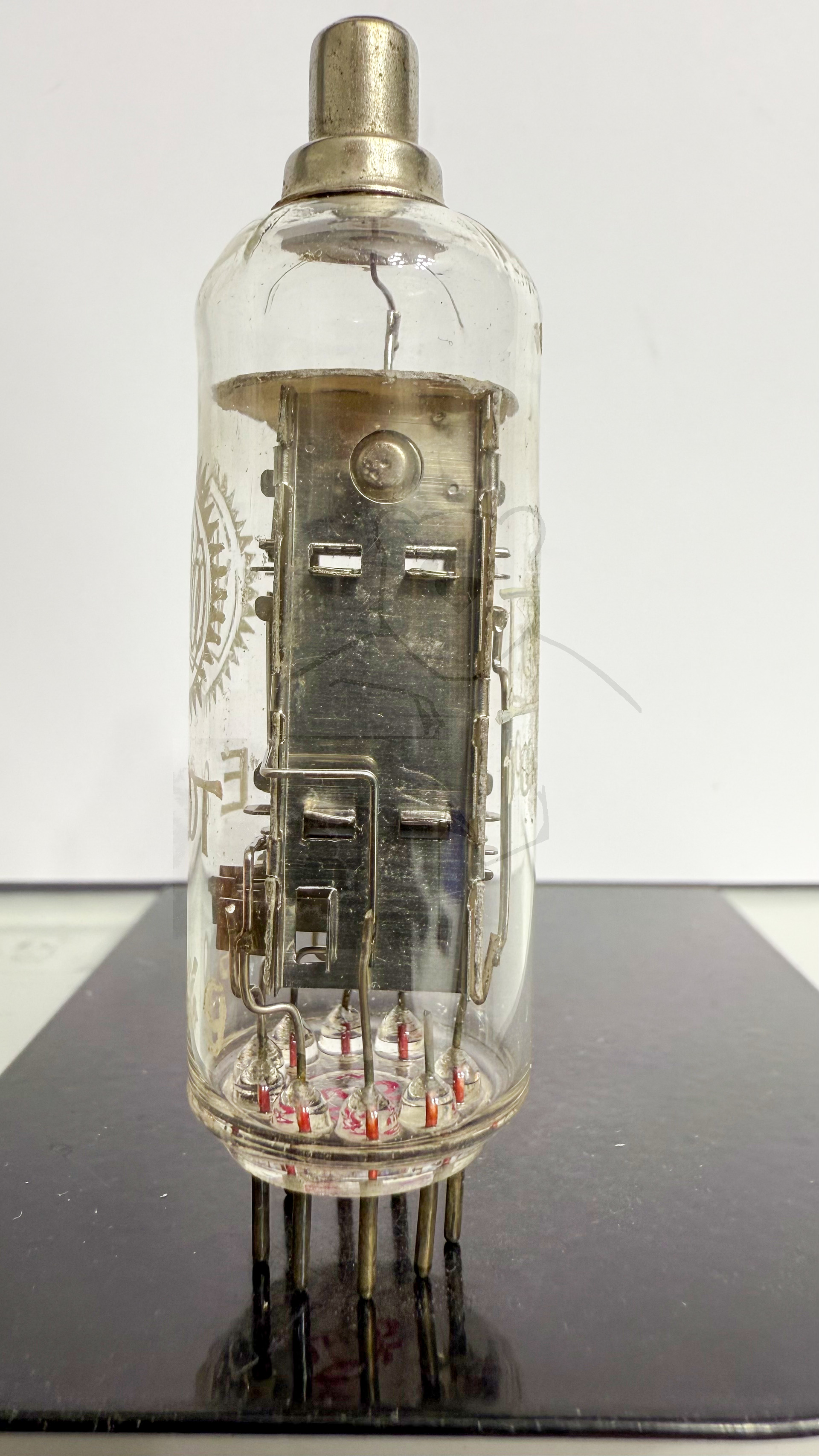

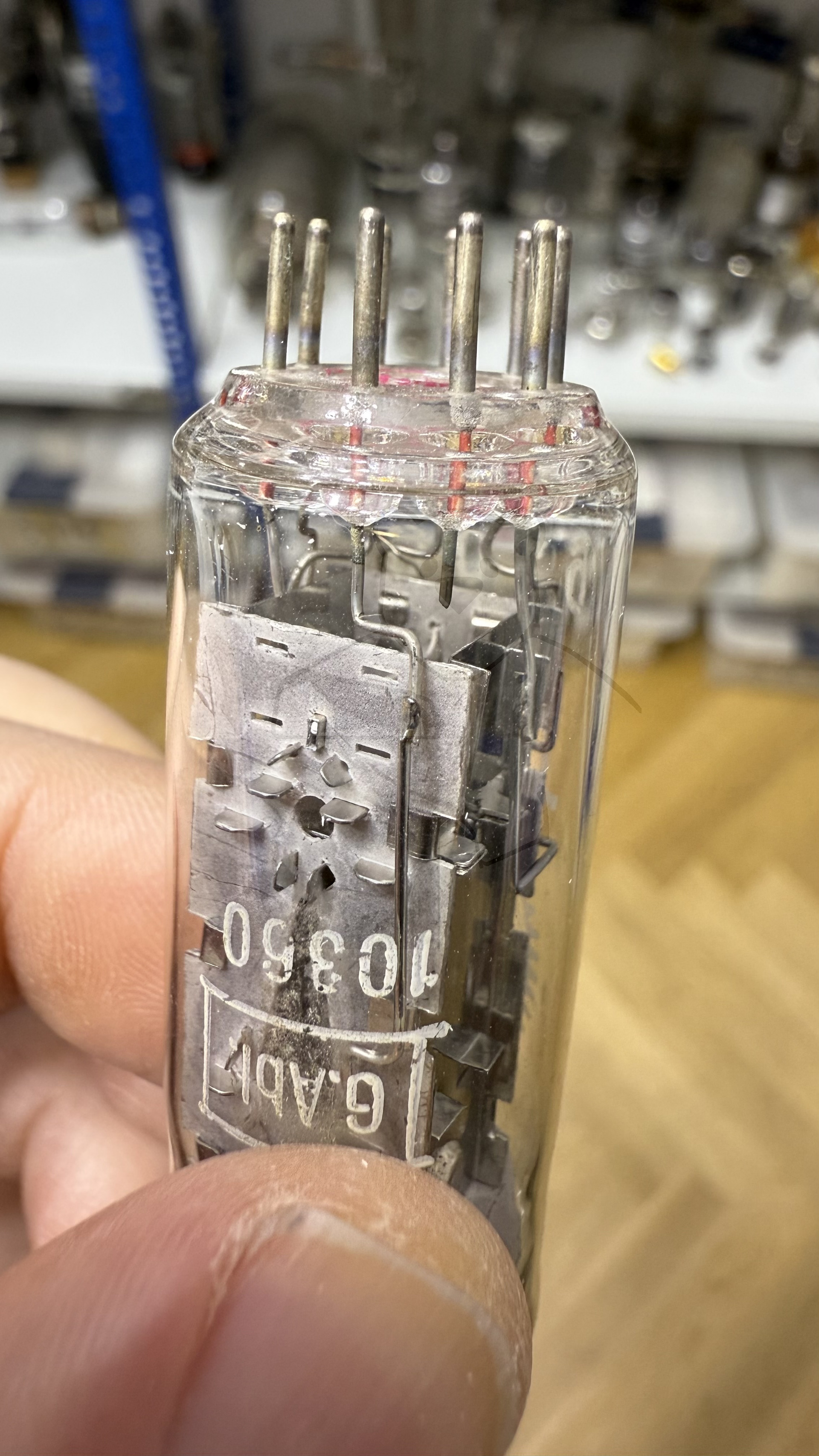

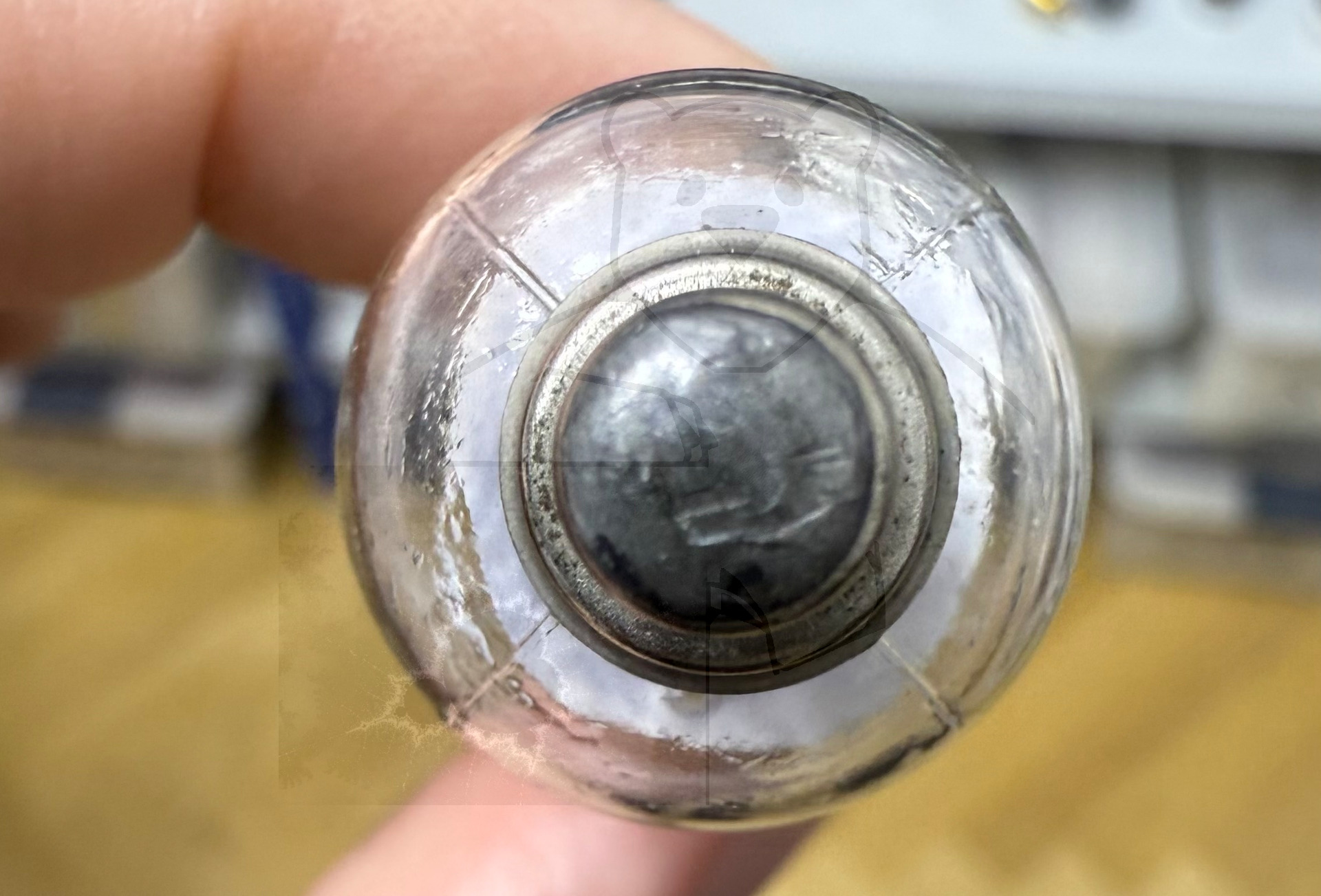

Daten und Bilder der Röhre: E80T

🔎 Beschreibung der Röhre: E80T

Name	E80T
Vergleichsname	6218
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:08:10

🔎 Beschreibung der Systeme für die Röhre: E80T

	System 1
Kathode	3
Gitter 1	2
Gitter 2	6
Gitter 3	1
Gitter 4	1
Gitter 5	3
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2	D=Stift 9 , D'=Stift 7
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Koinzidenzroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E80T

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E80T
Datenblatt E80T Philips [www.tubedata.info].pdf (403 kB)
Datenblatt E80T Valvo.pdf (76 kB)
