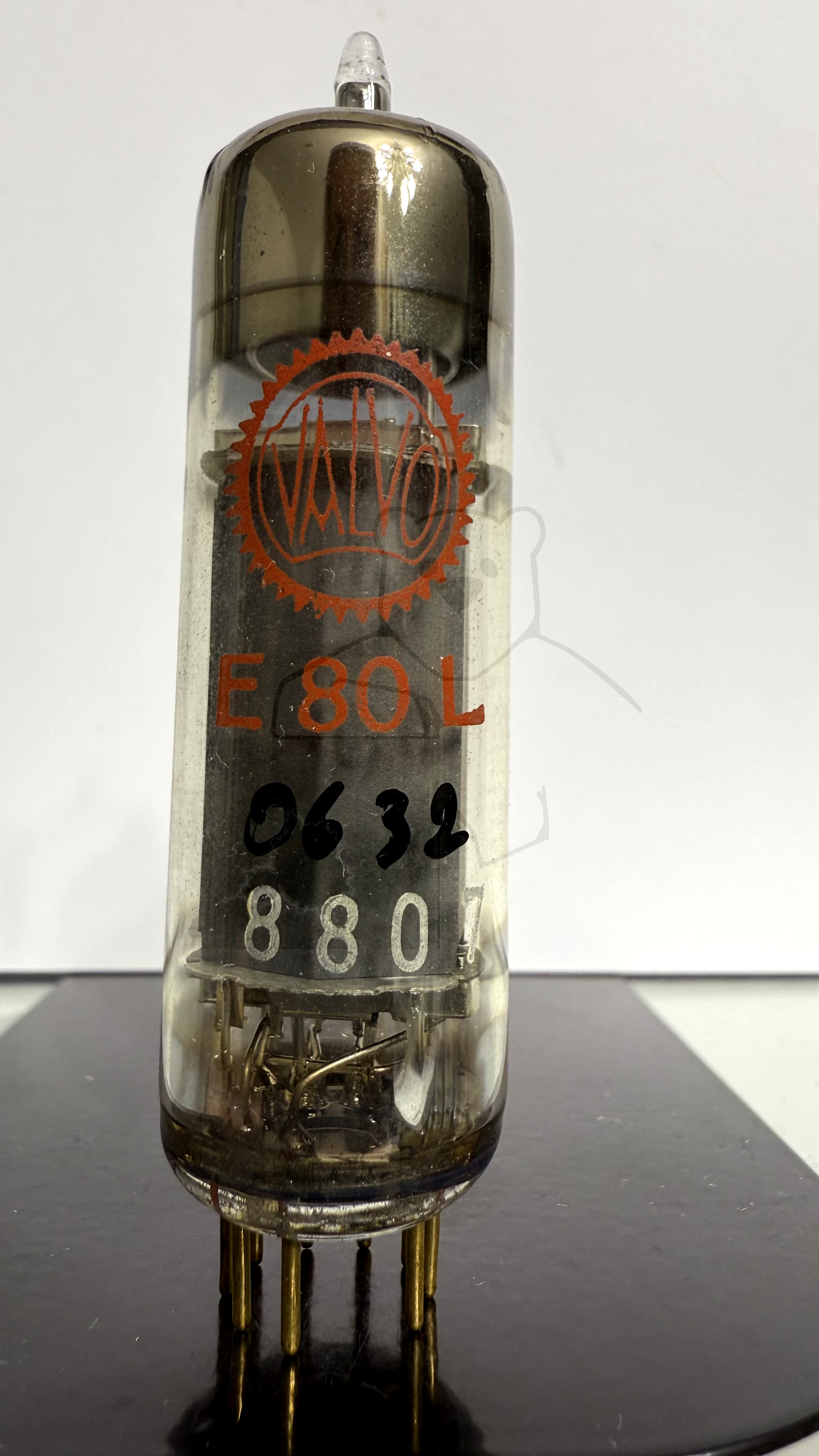

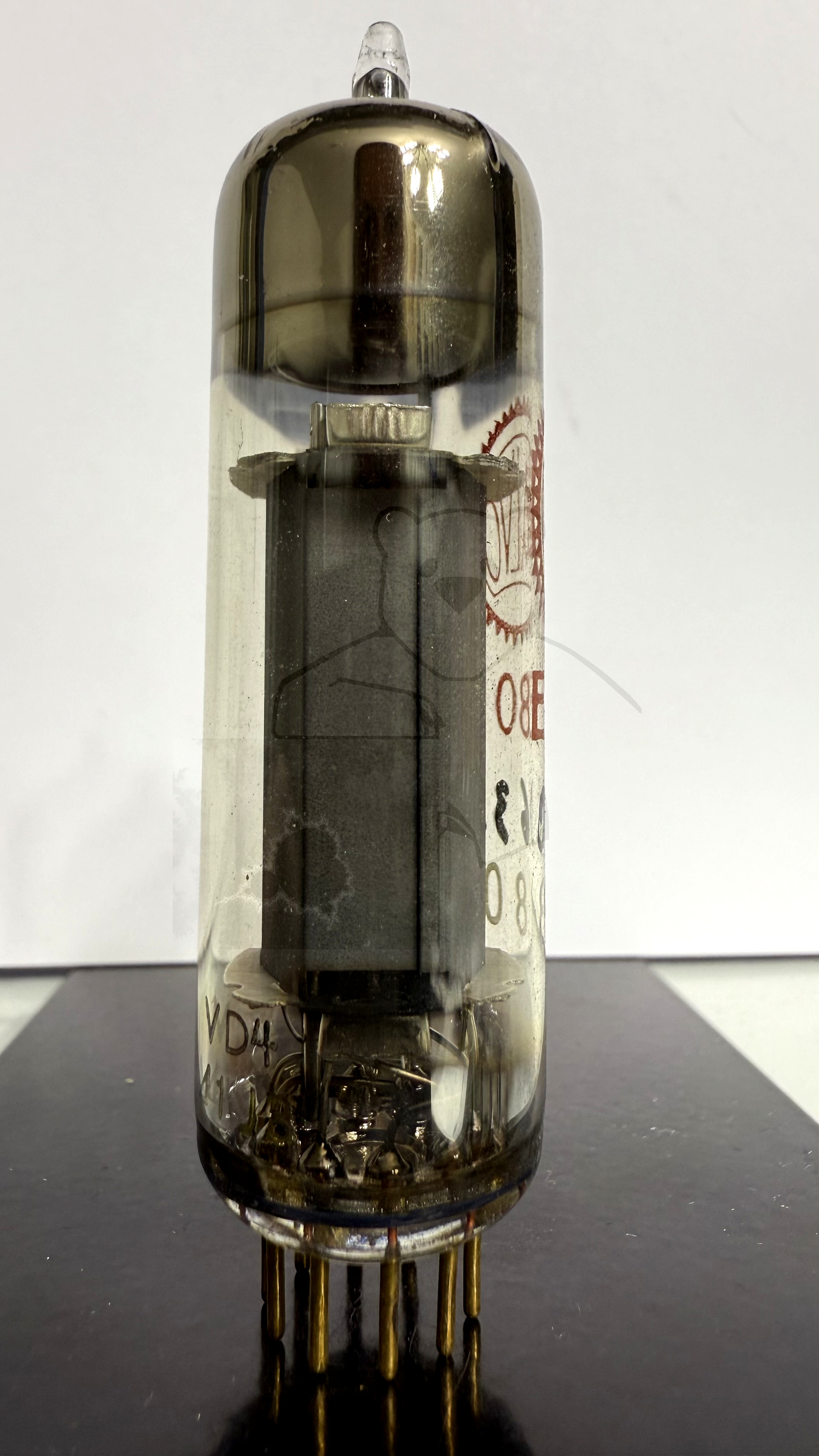

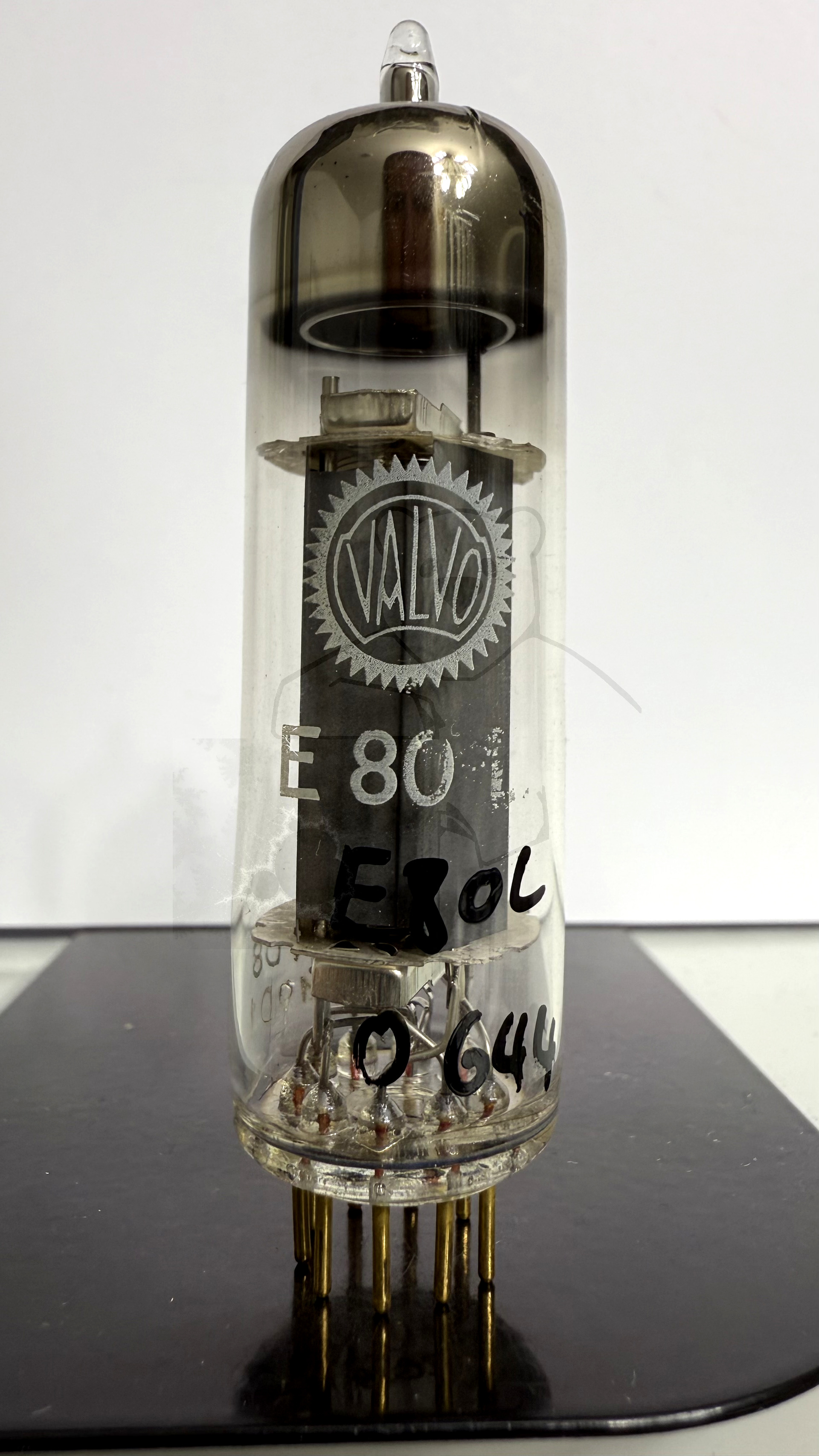

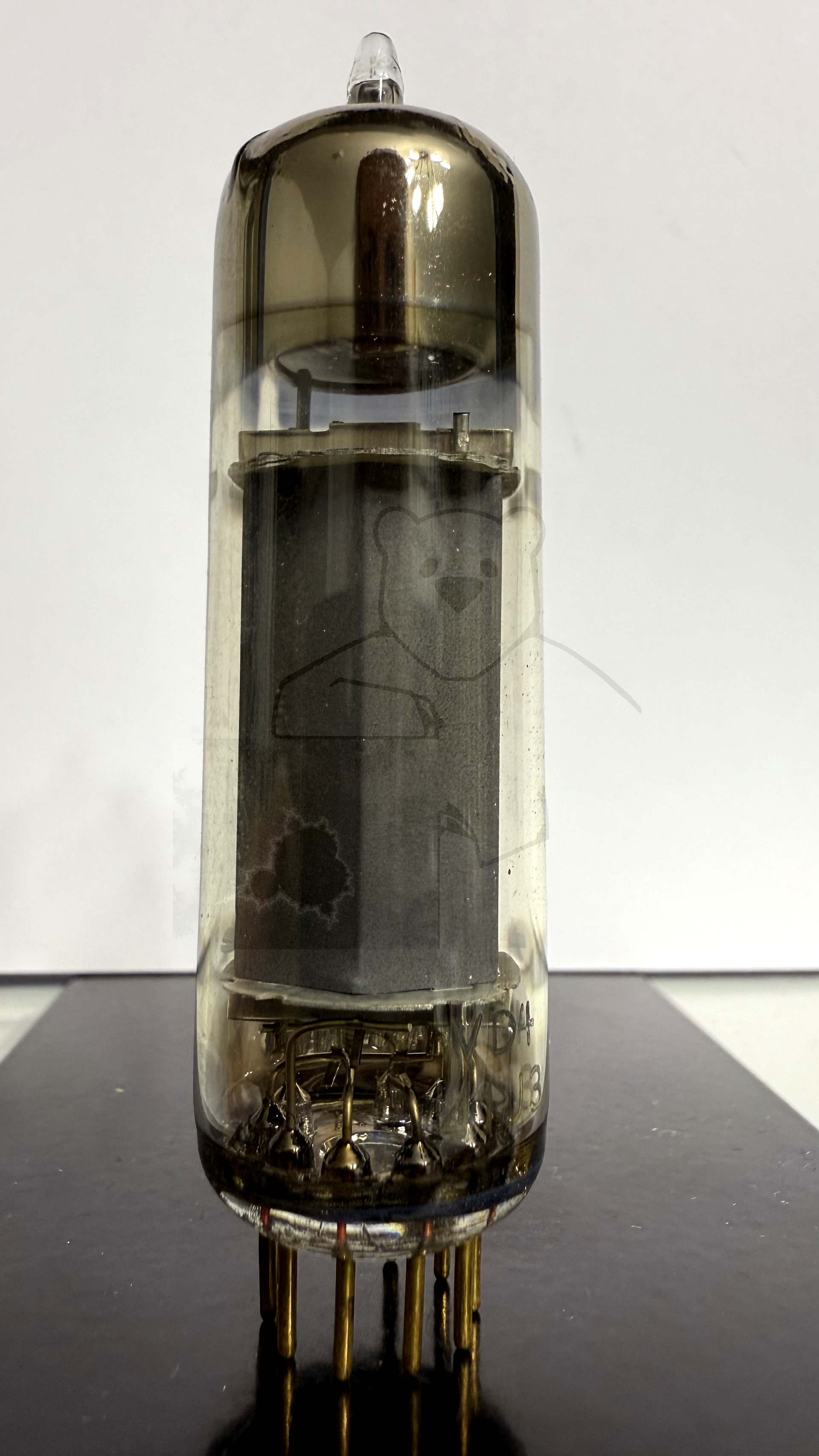

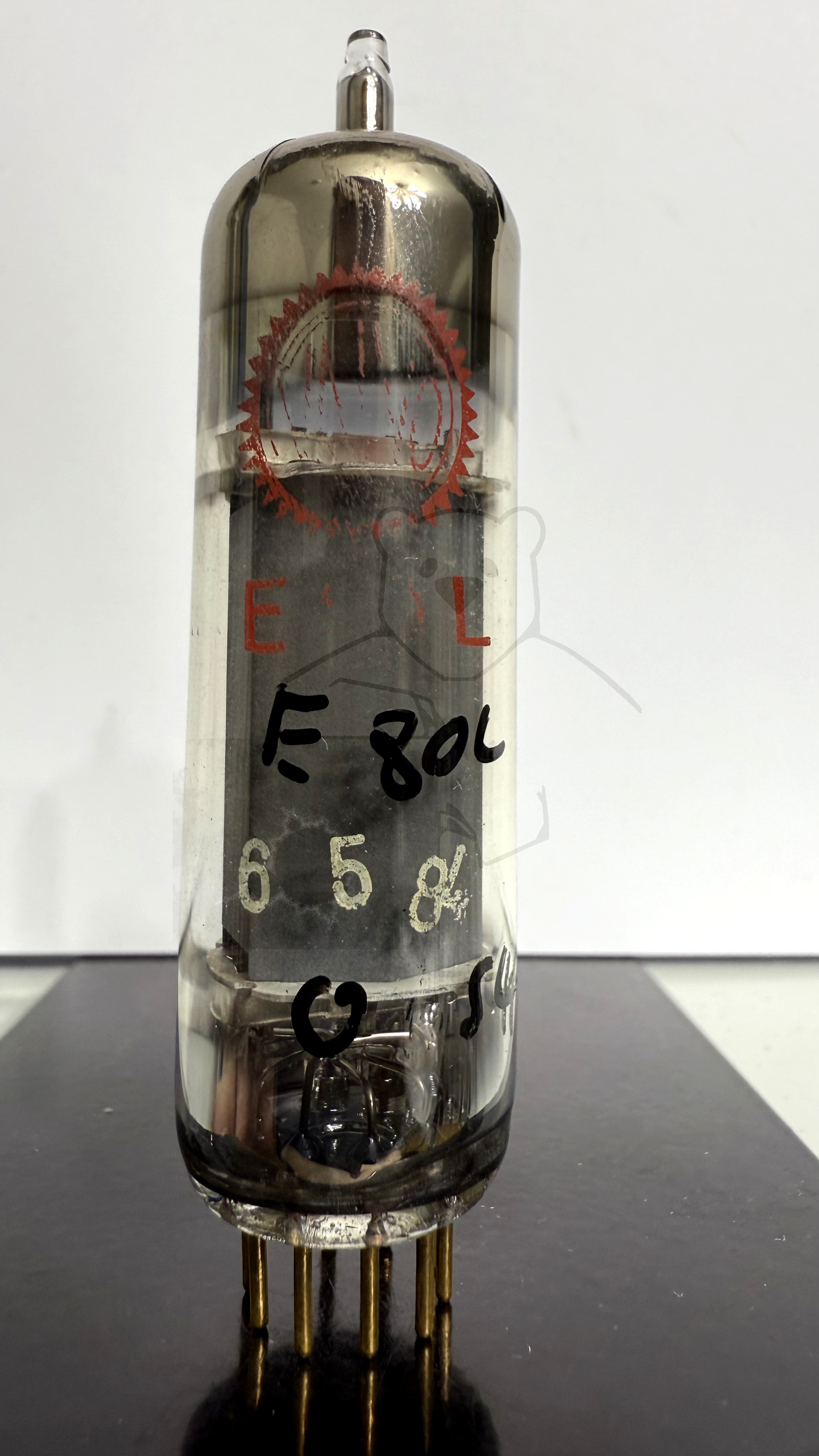

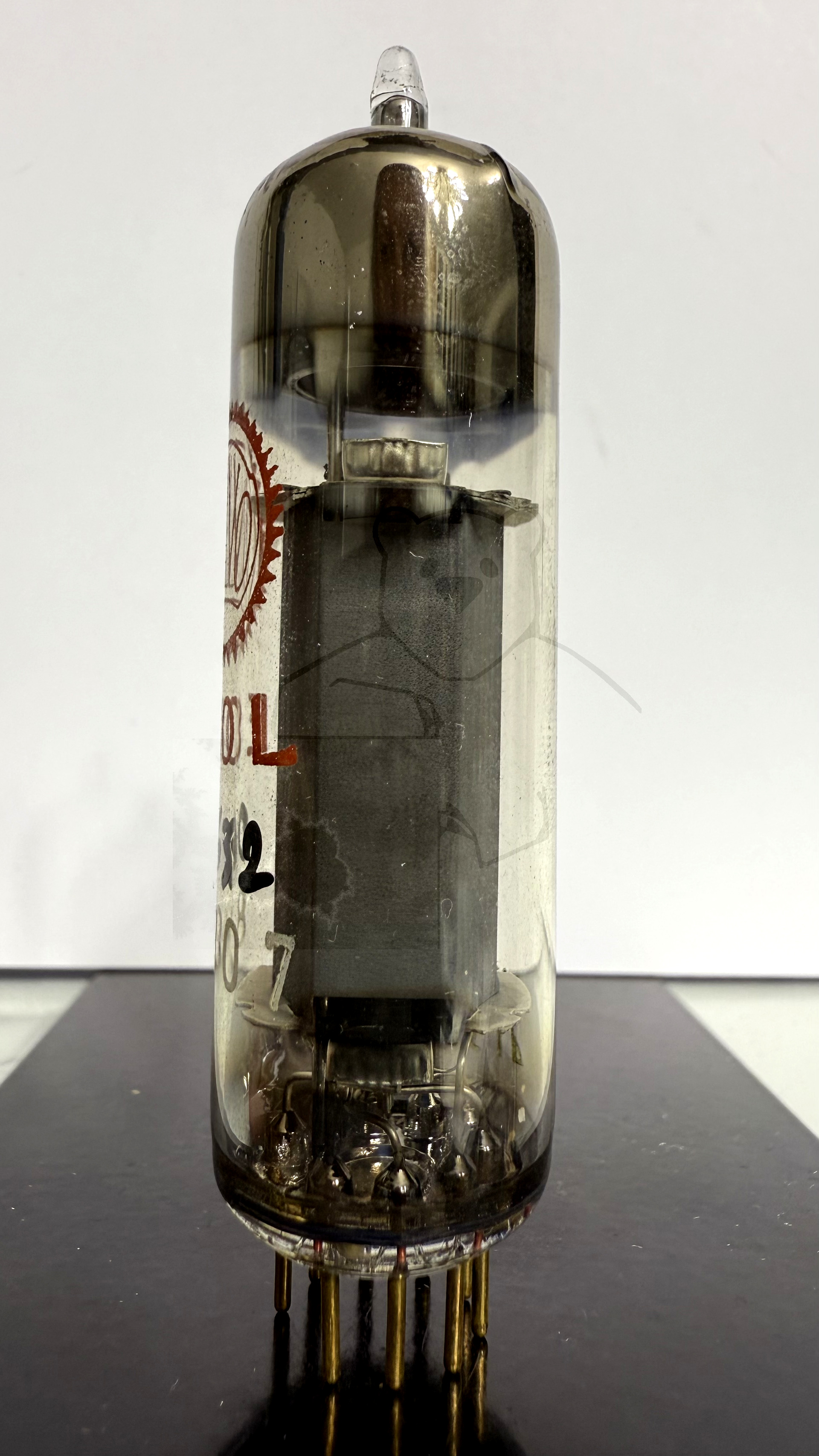

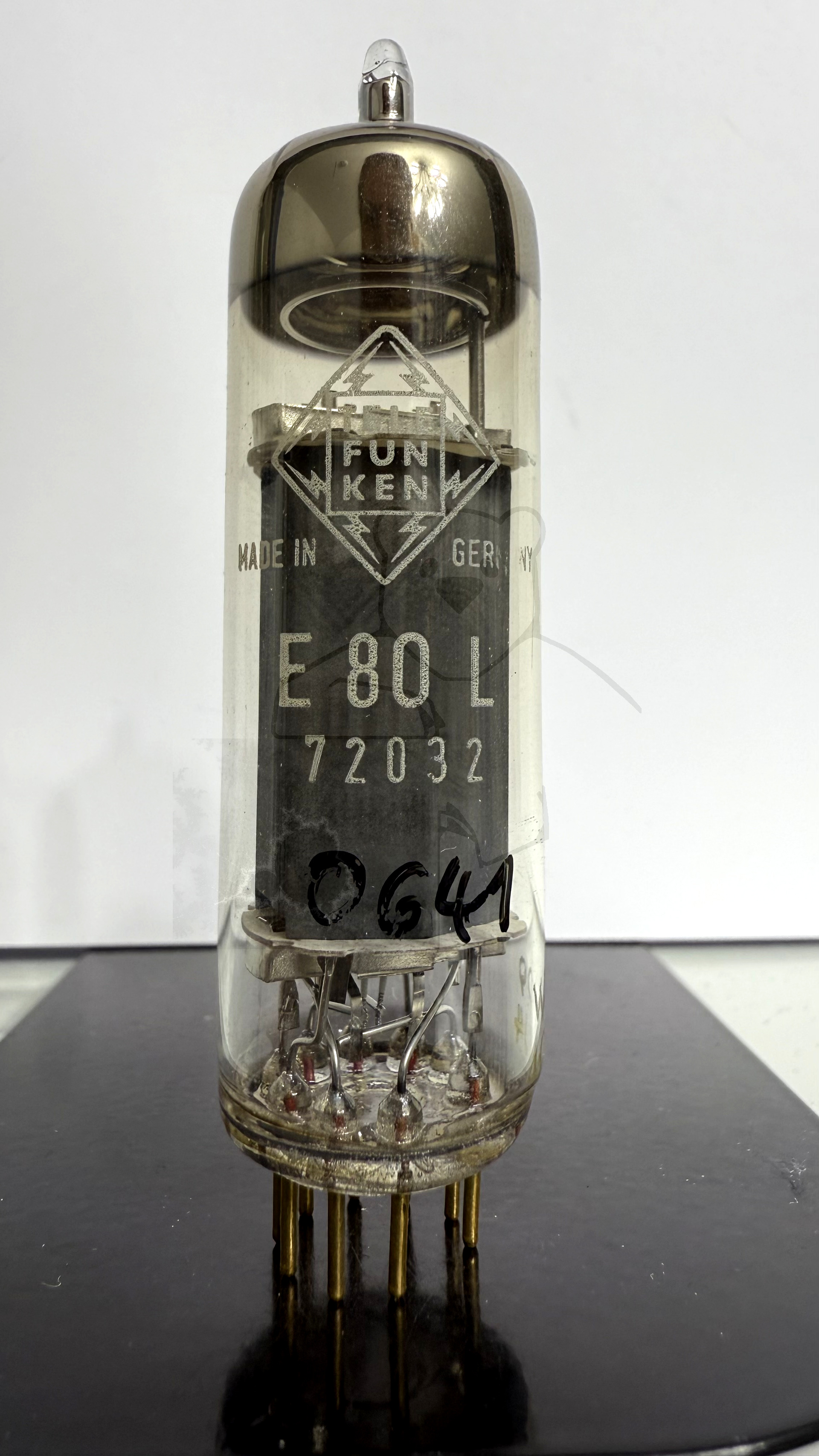

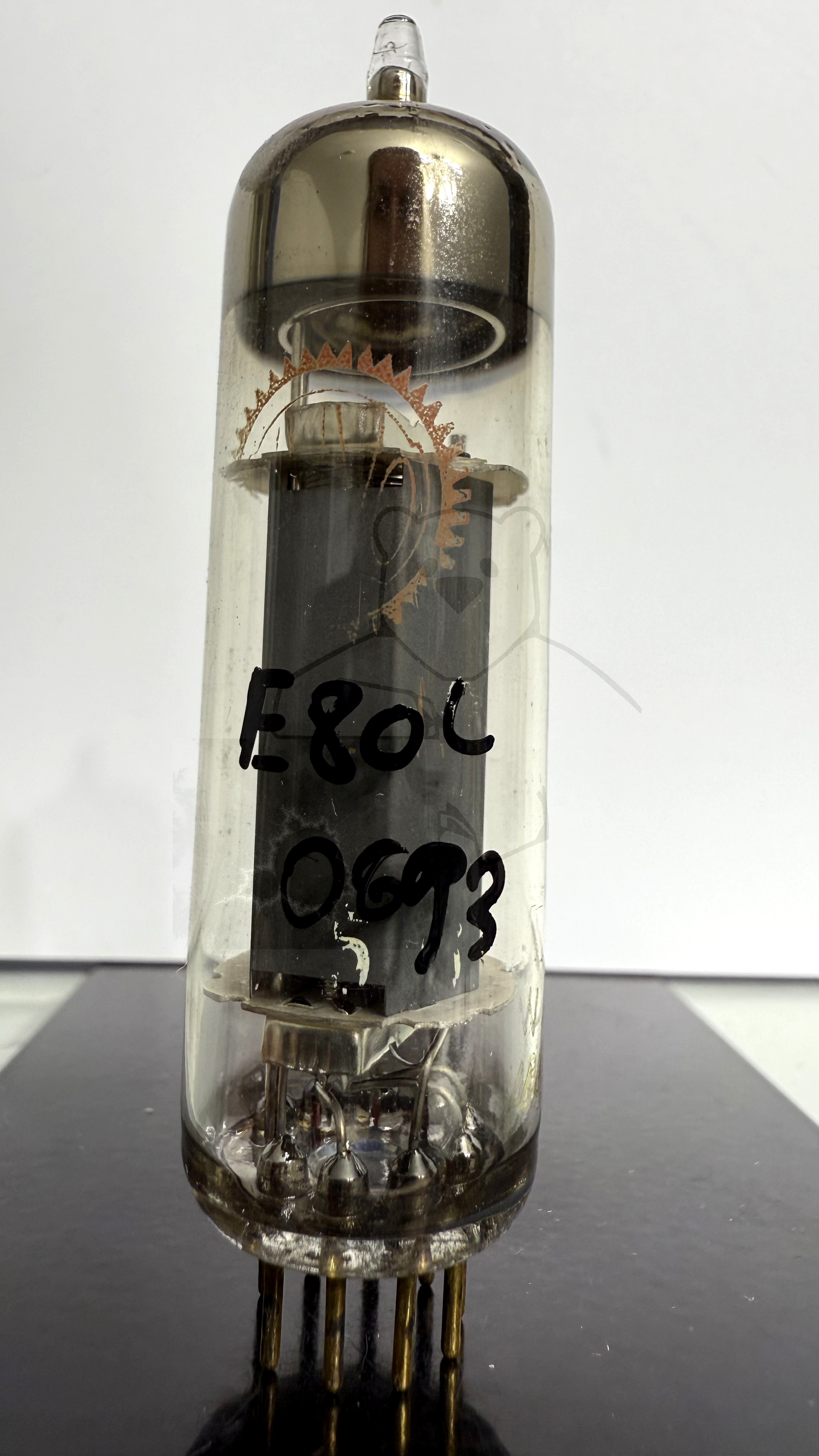

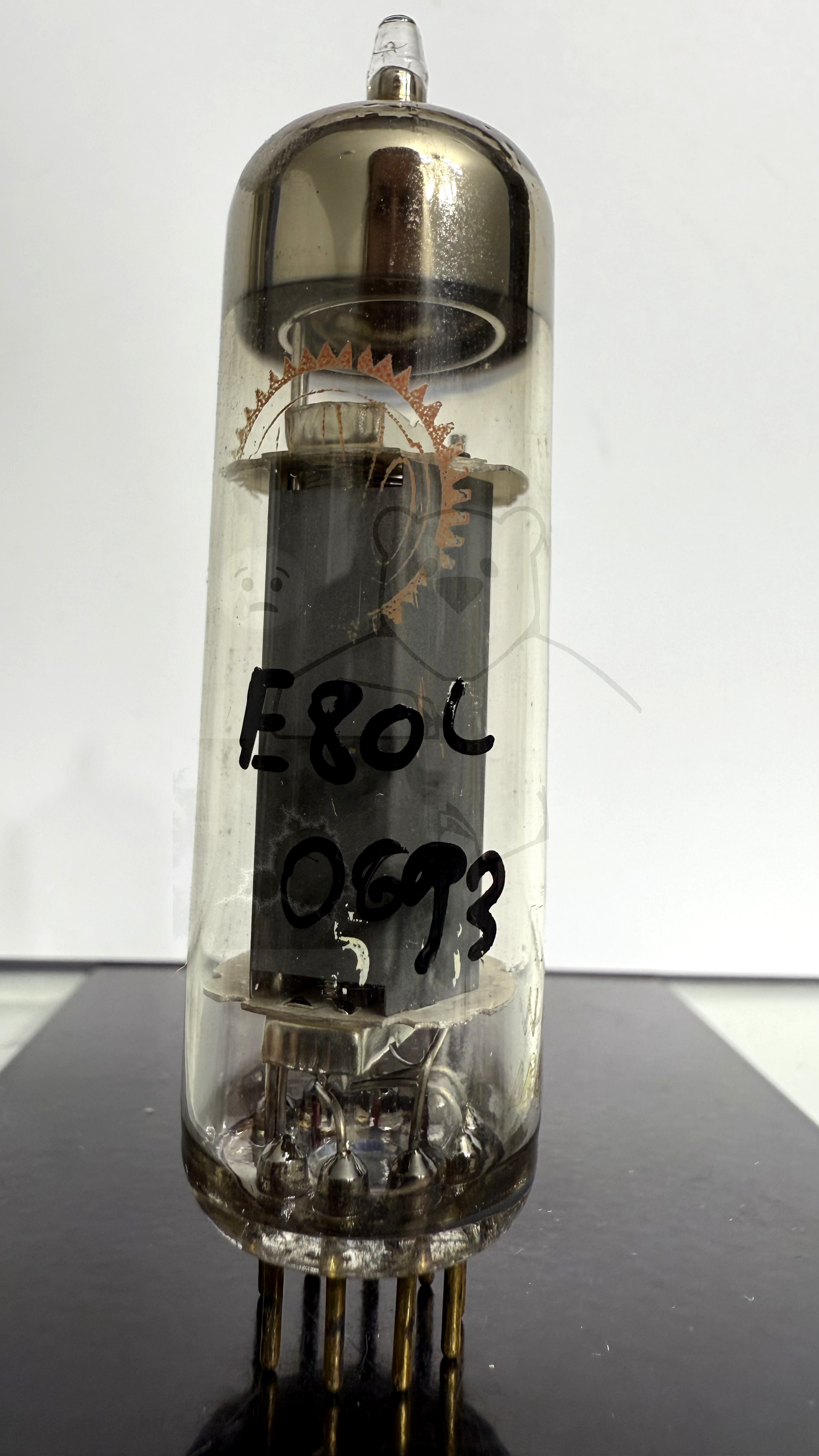

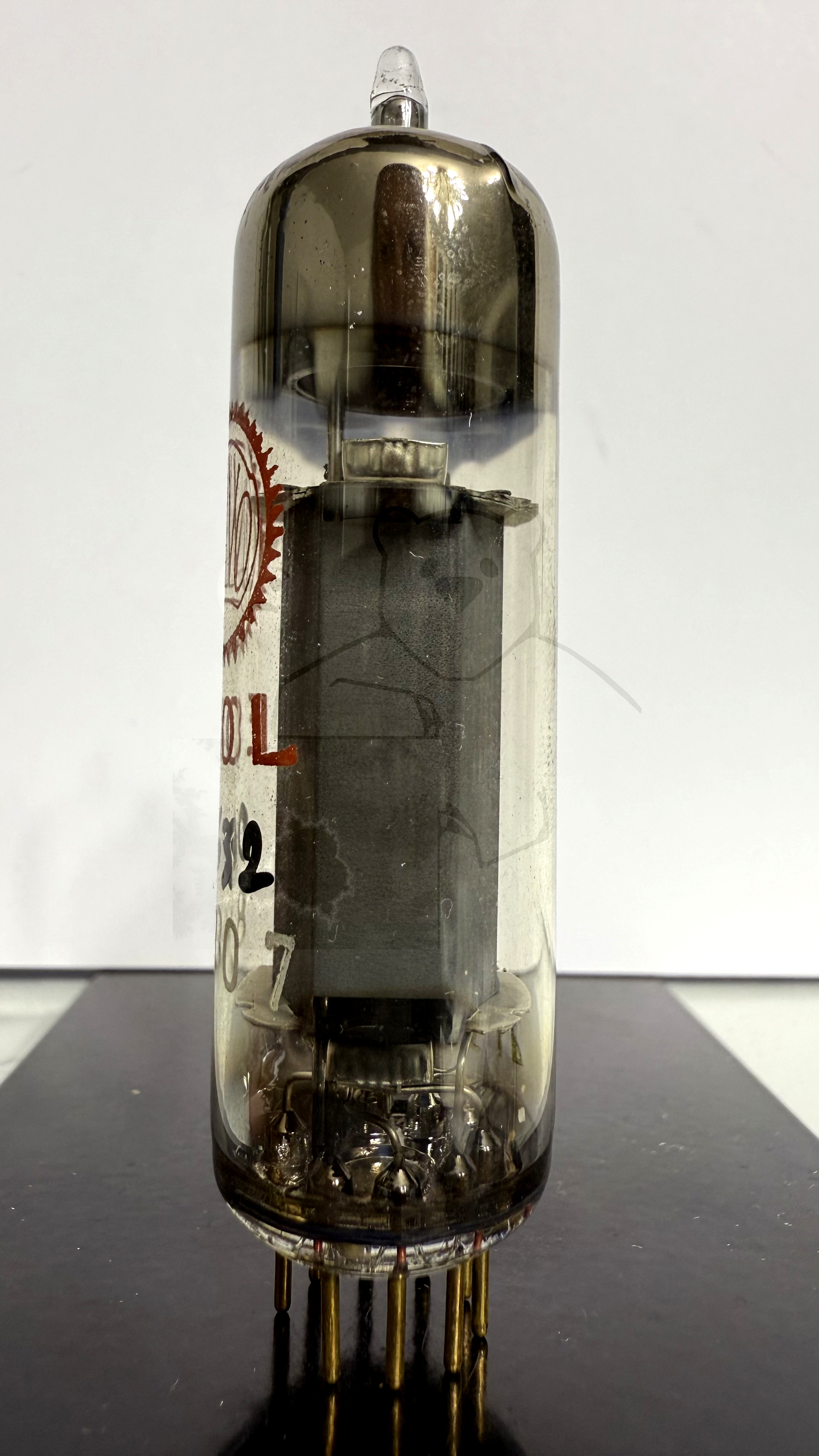

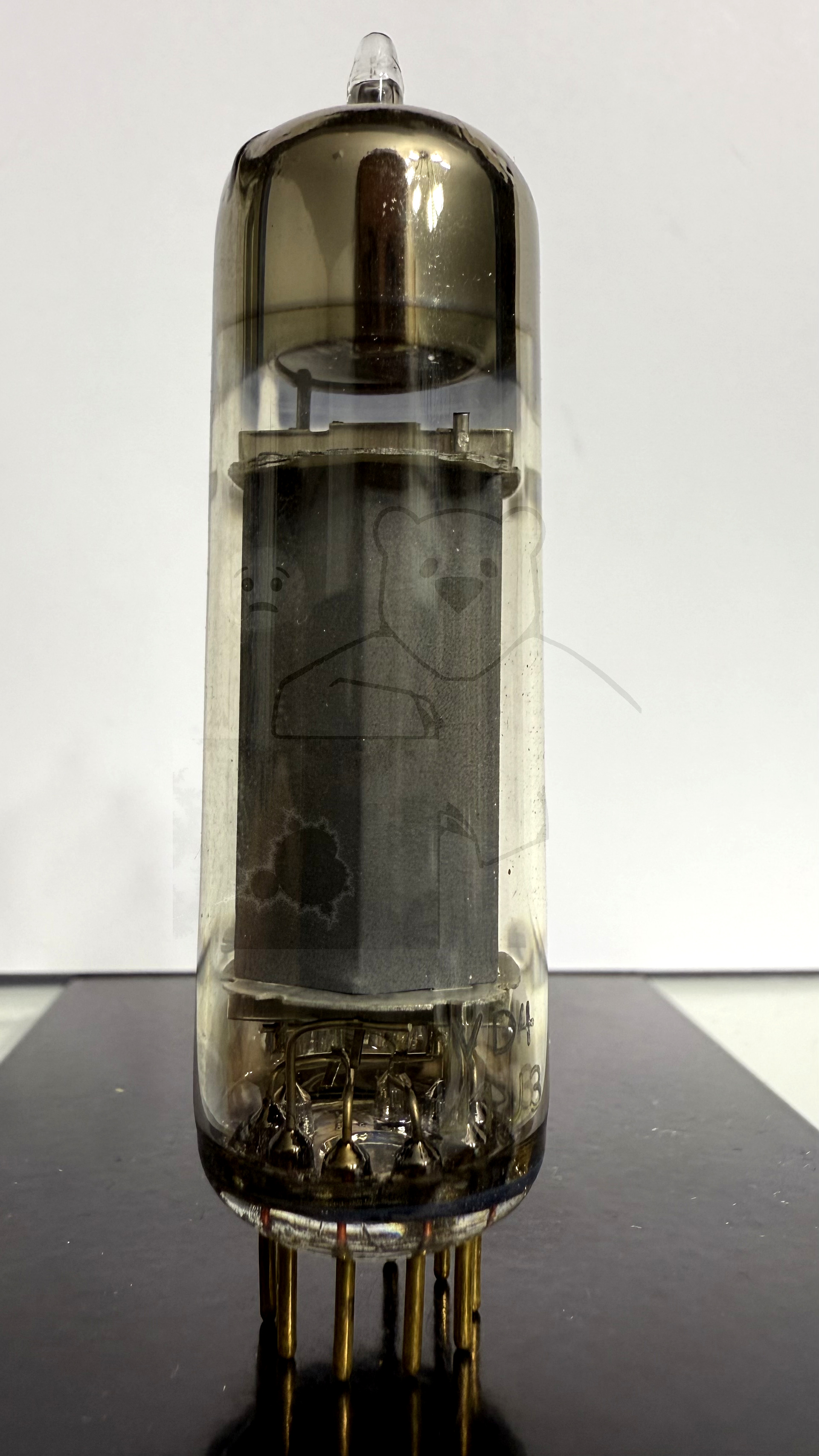

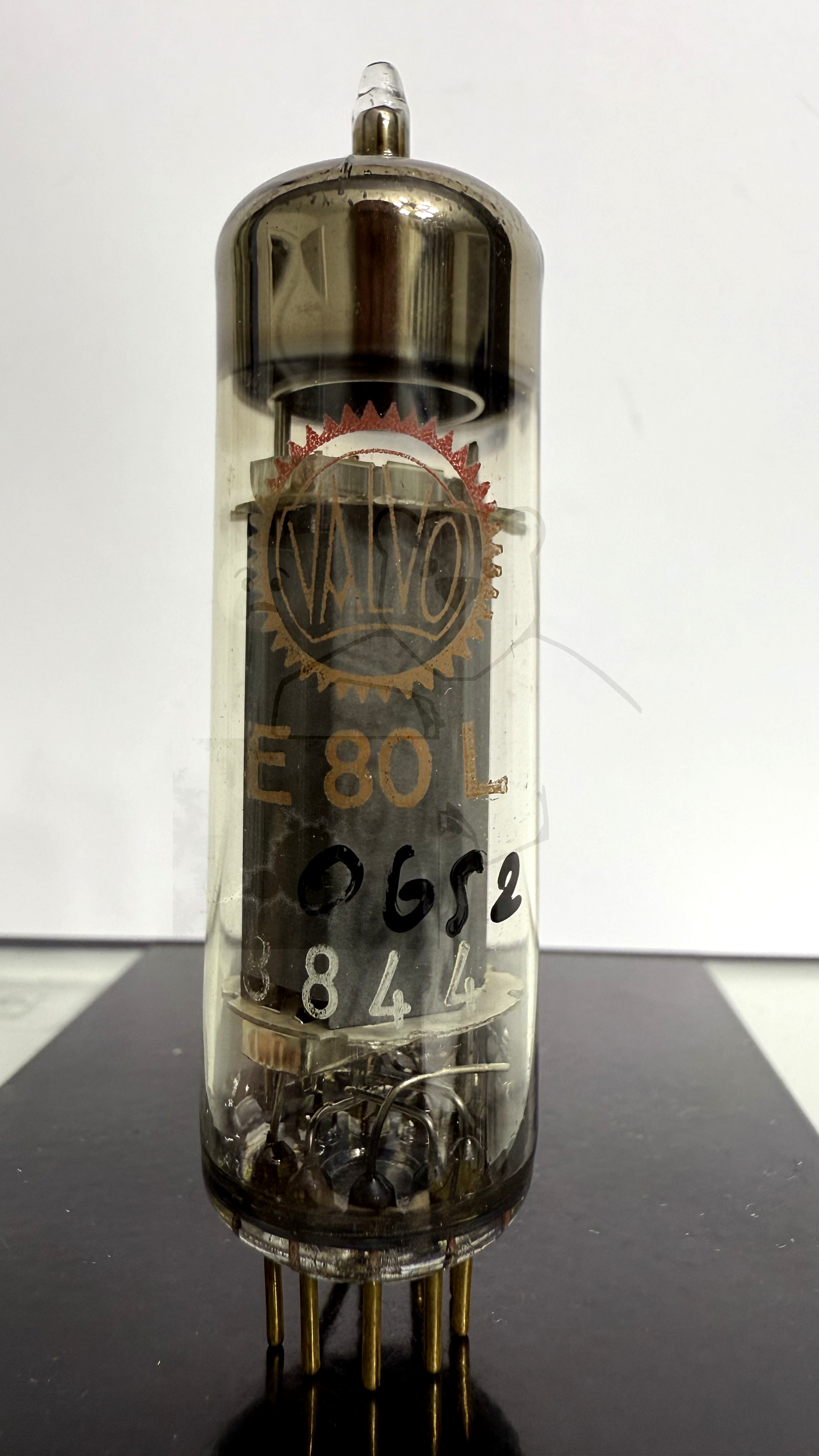

Daten und Bilder der Röhre: E80L

🔎 Beschreibung der Röhre: E80L

Name	E80L
Vergleichsname	6227
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:06:35

🔎 Beschreibung der Systeme für die Röhre: E80L

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

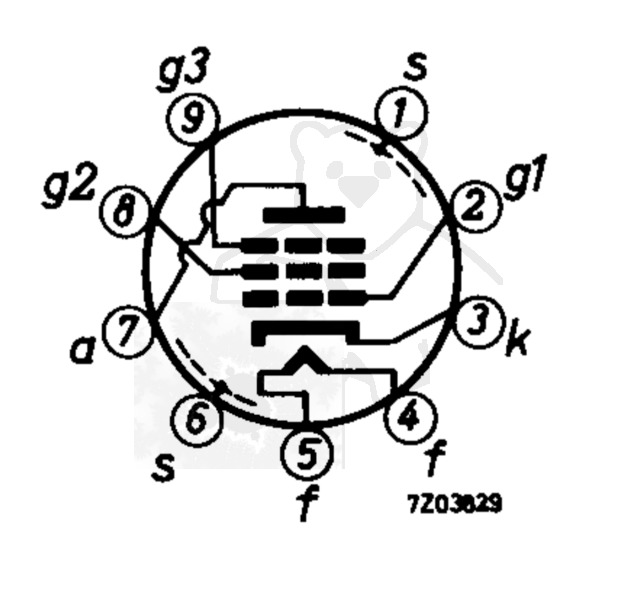

🔎 Sockelschaltung der E80L

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E80L
Datenblatt E80L Lorenz [www.tubedata.info].pdf (332 kB)
Datenblatt E80L Philips Version 1.pdf (692 kB)
Datenblatt E80L Philips Version 2 [www.tubedata.info].pdf (521 kB)
Datenblatt E80L Siemens [www.tubedata.info].pdf (450 kB)
Pruefkarte E80L 6227 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte E80L 6227 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
