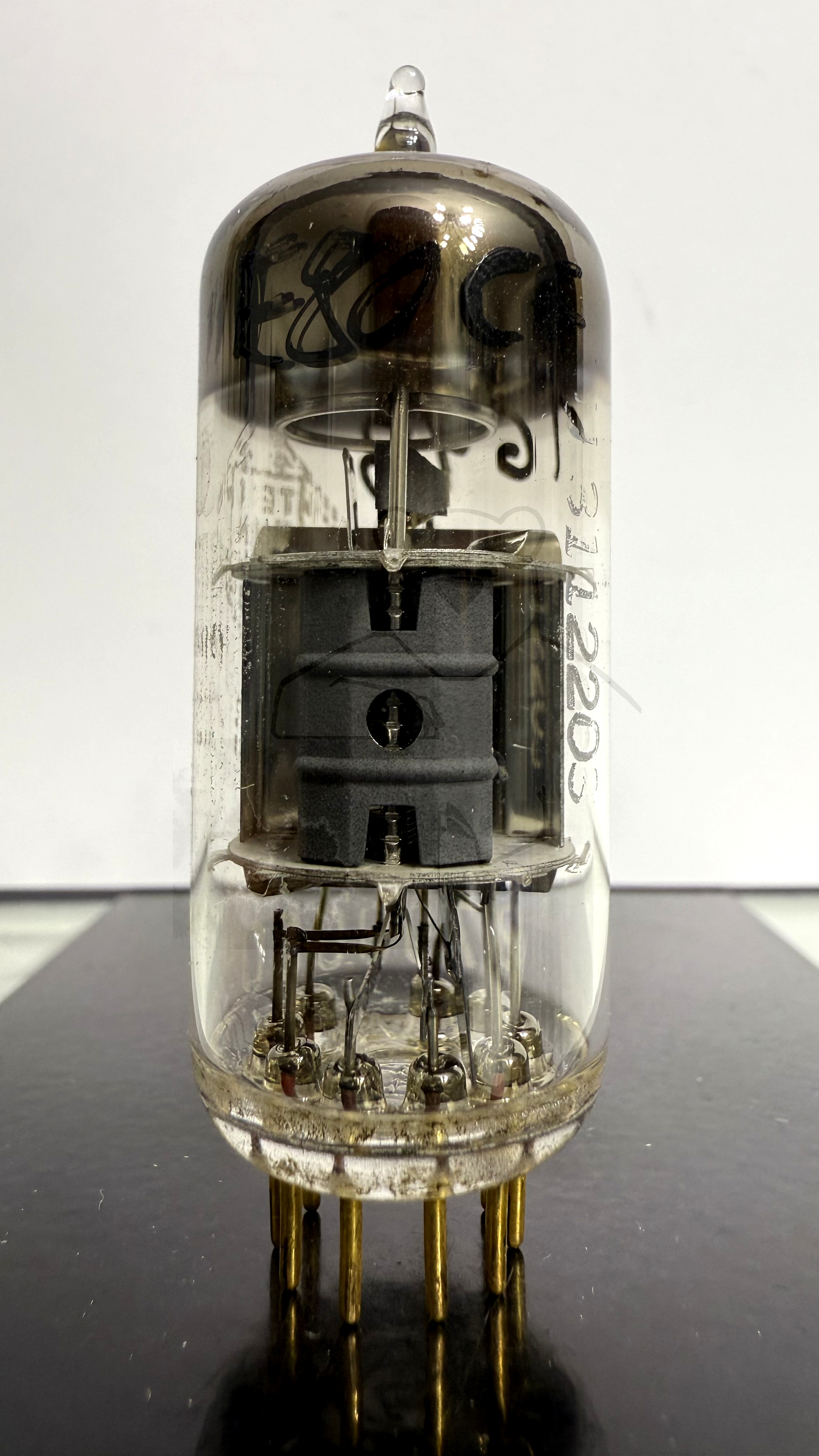

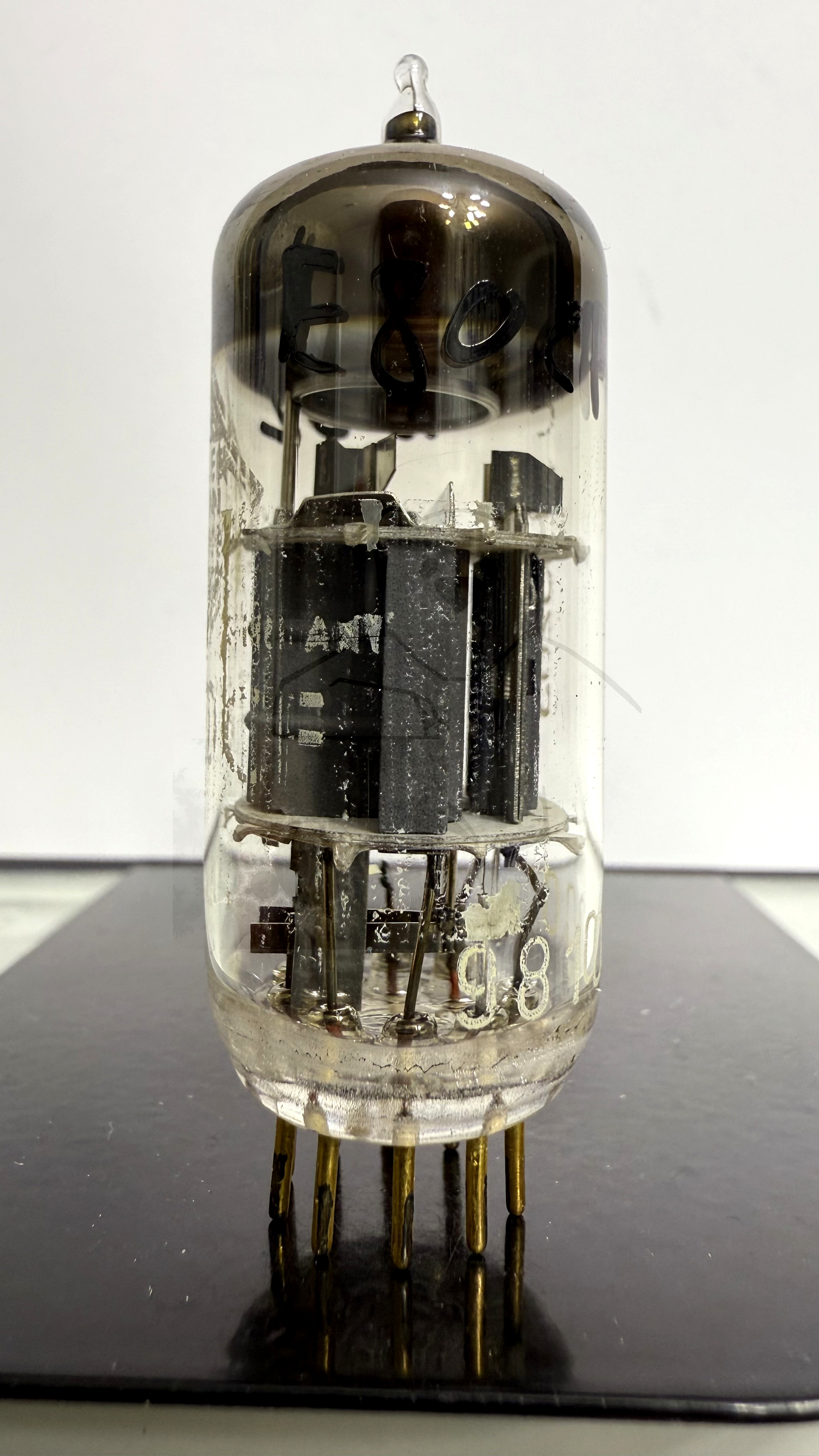

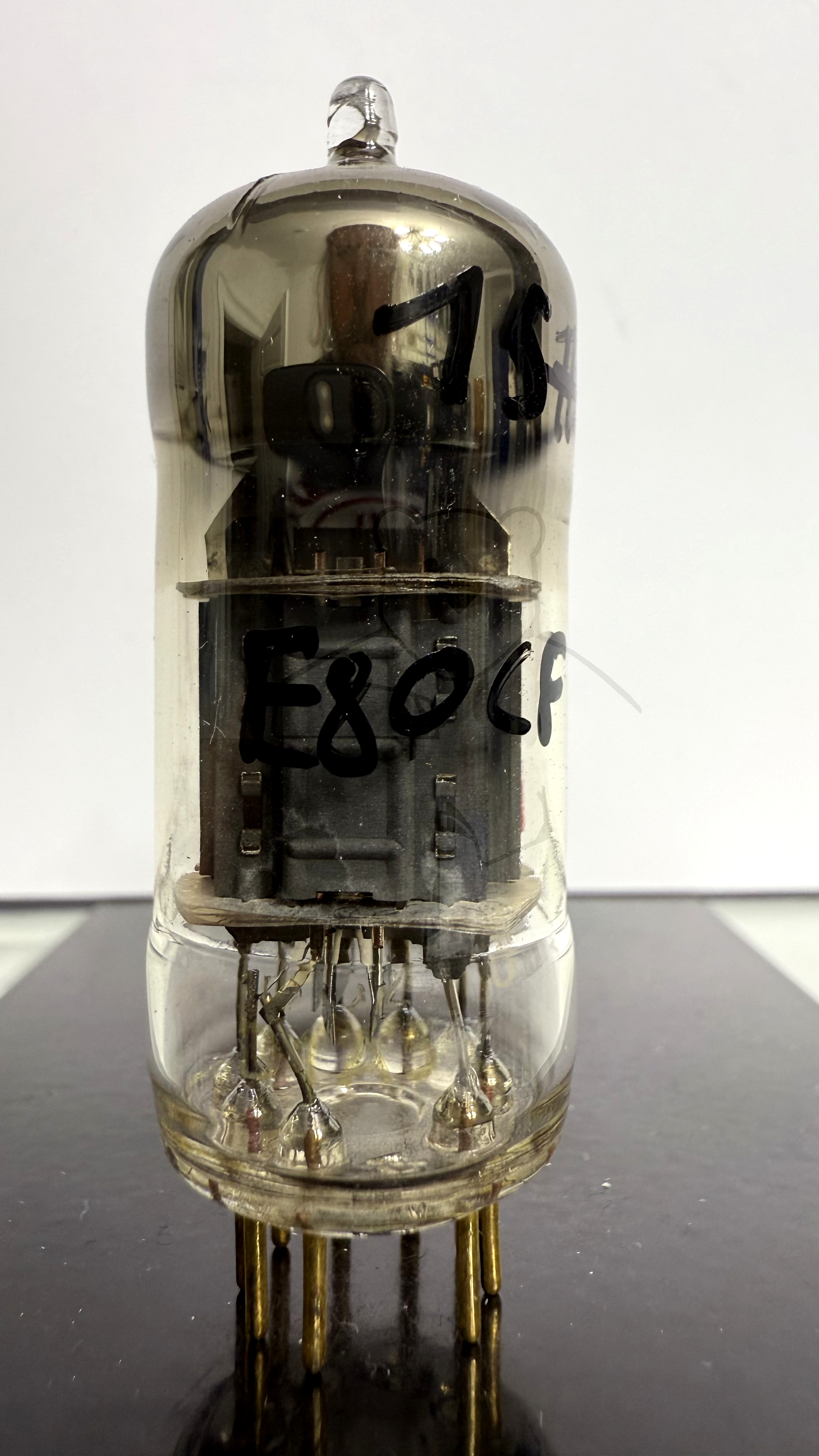

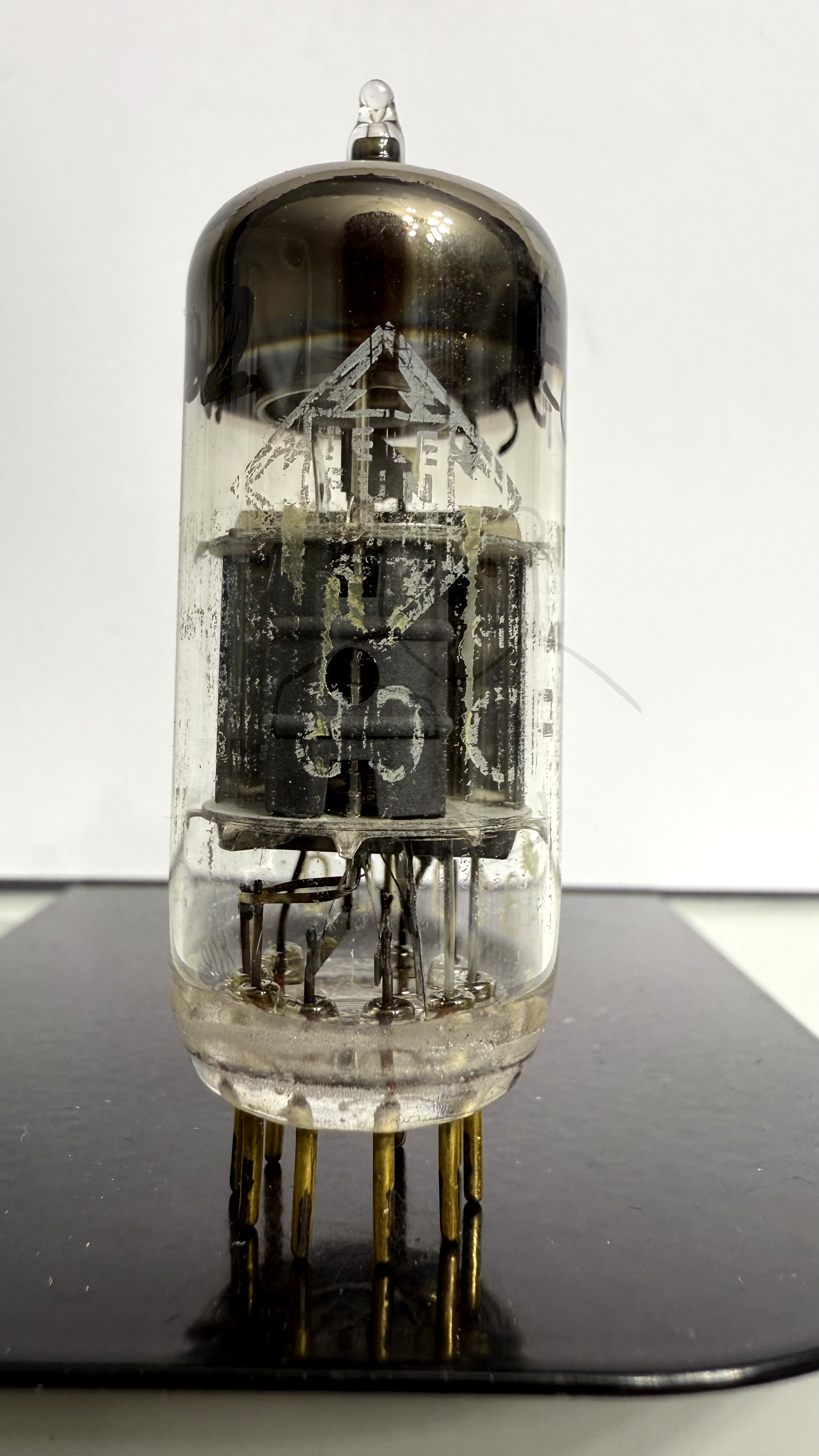

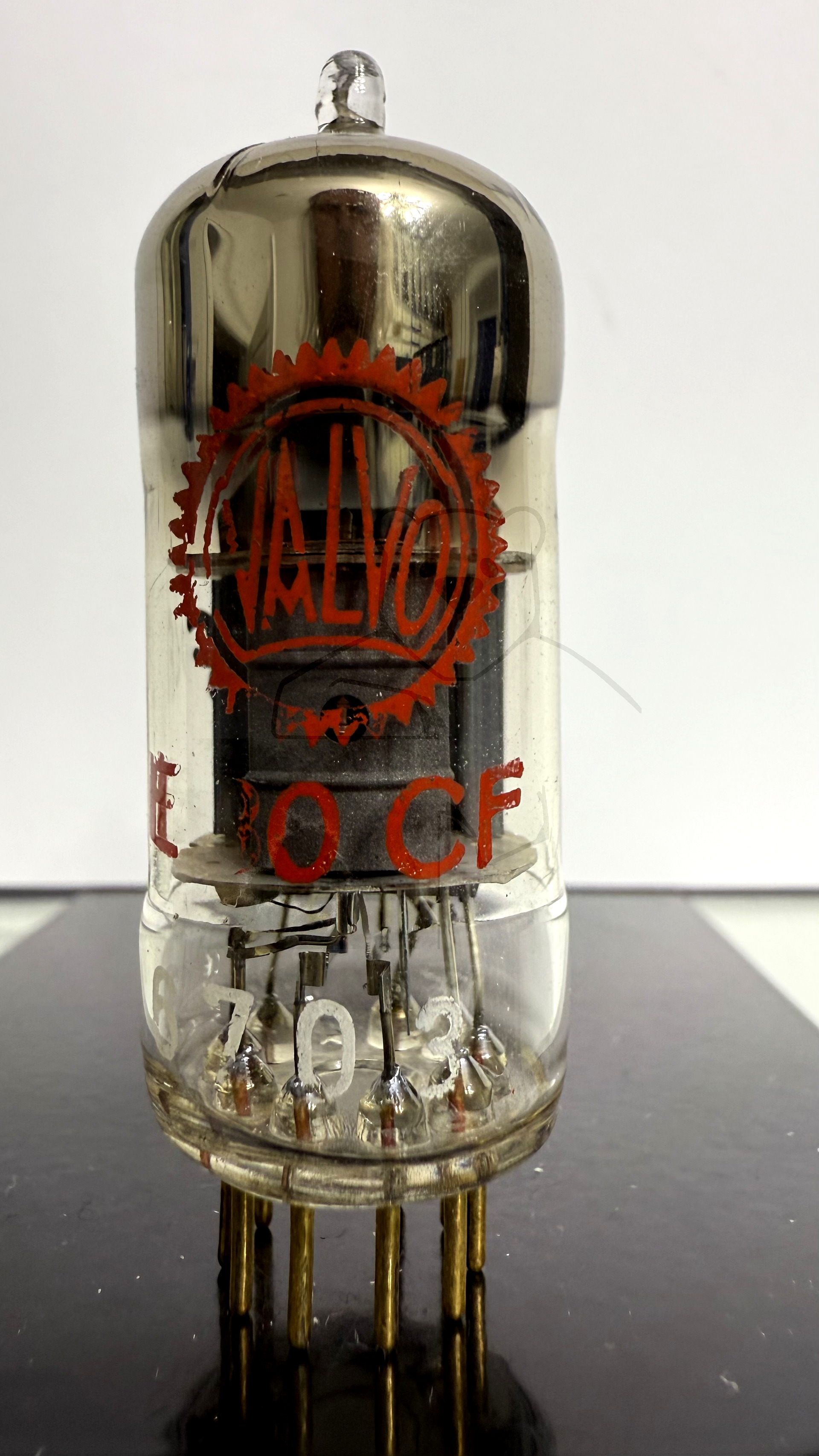

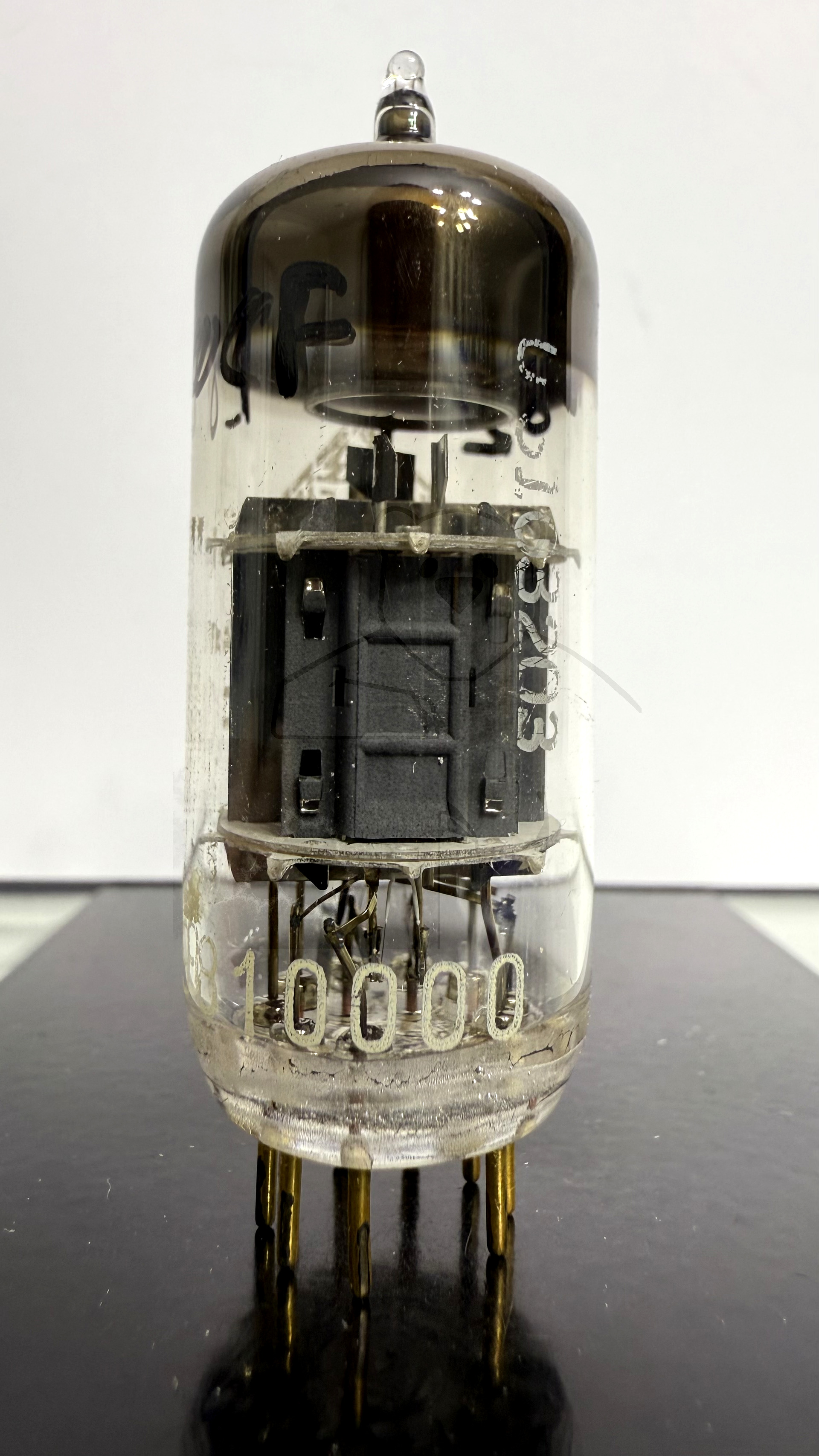

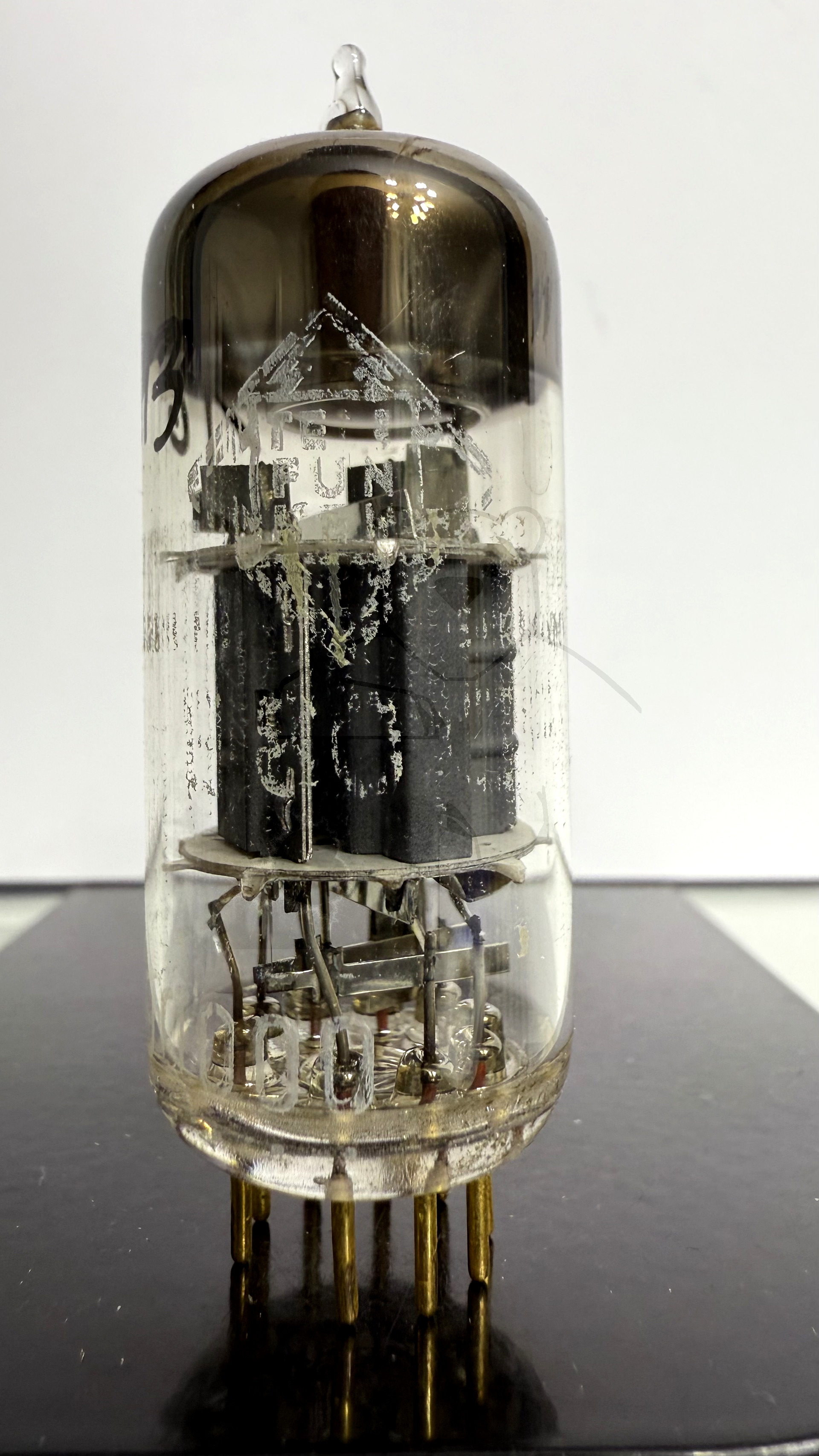

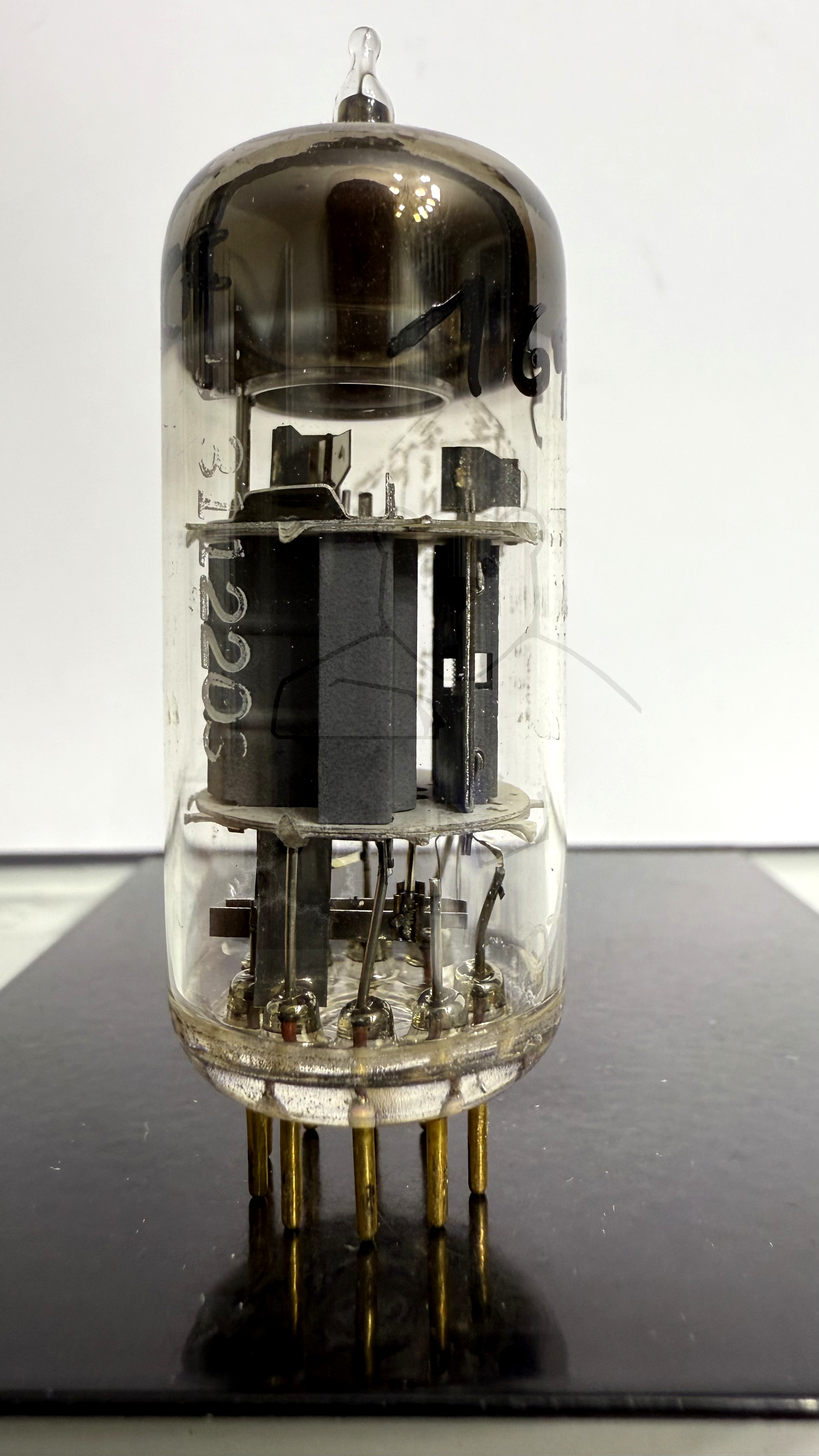

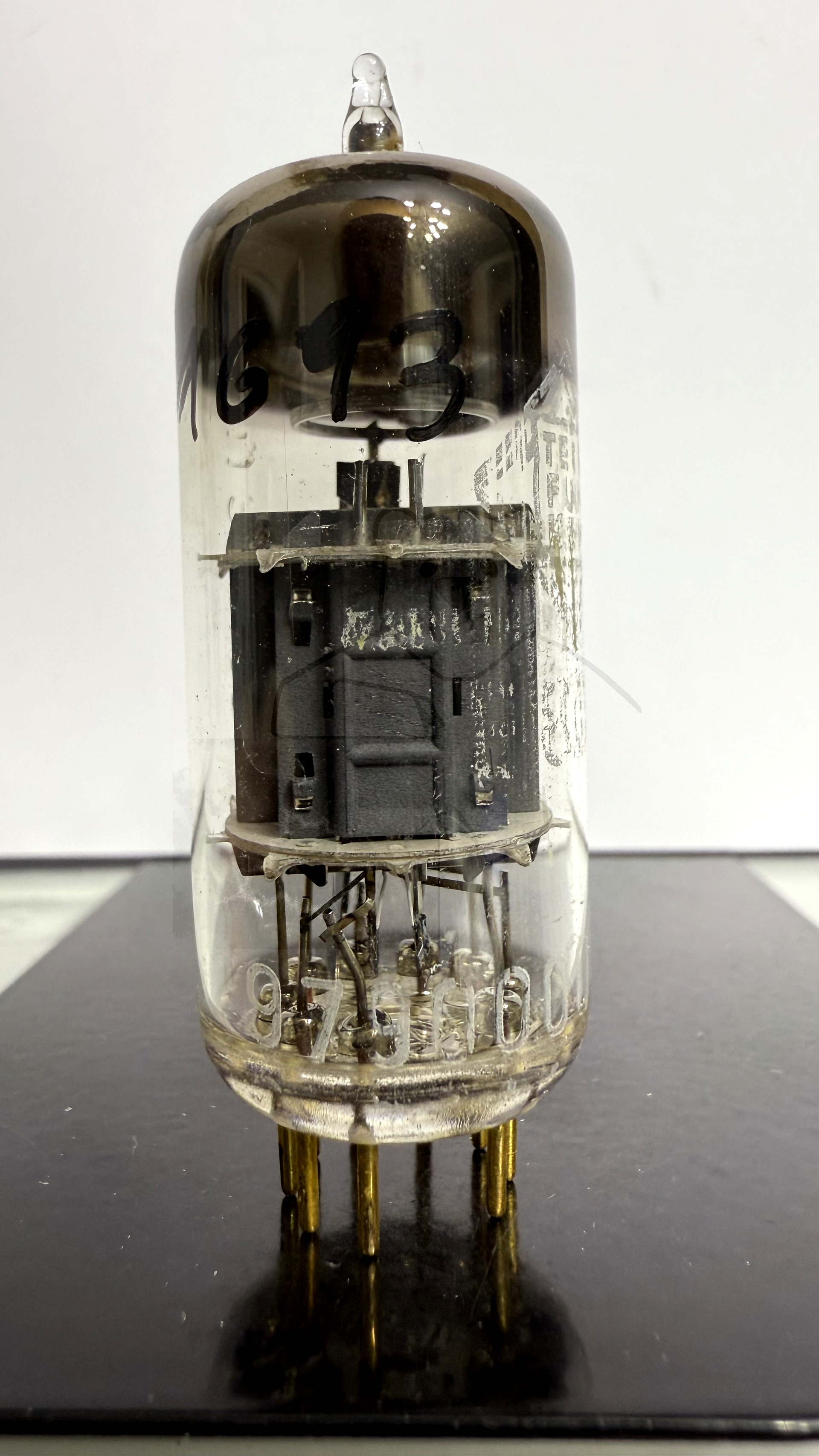

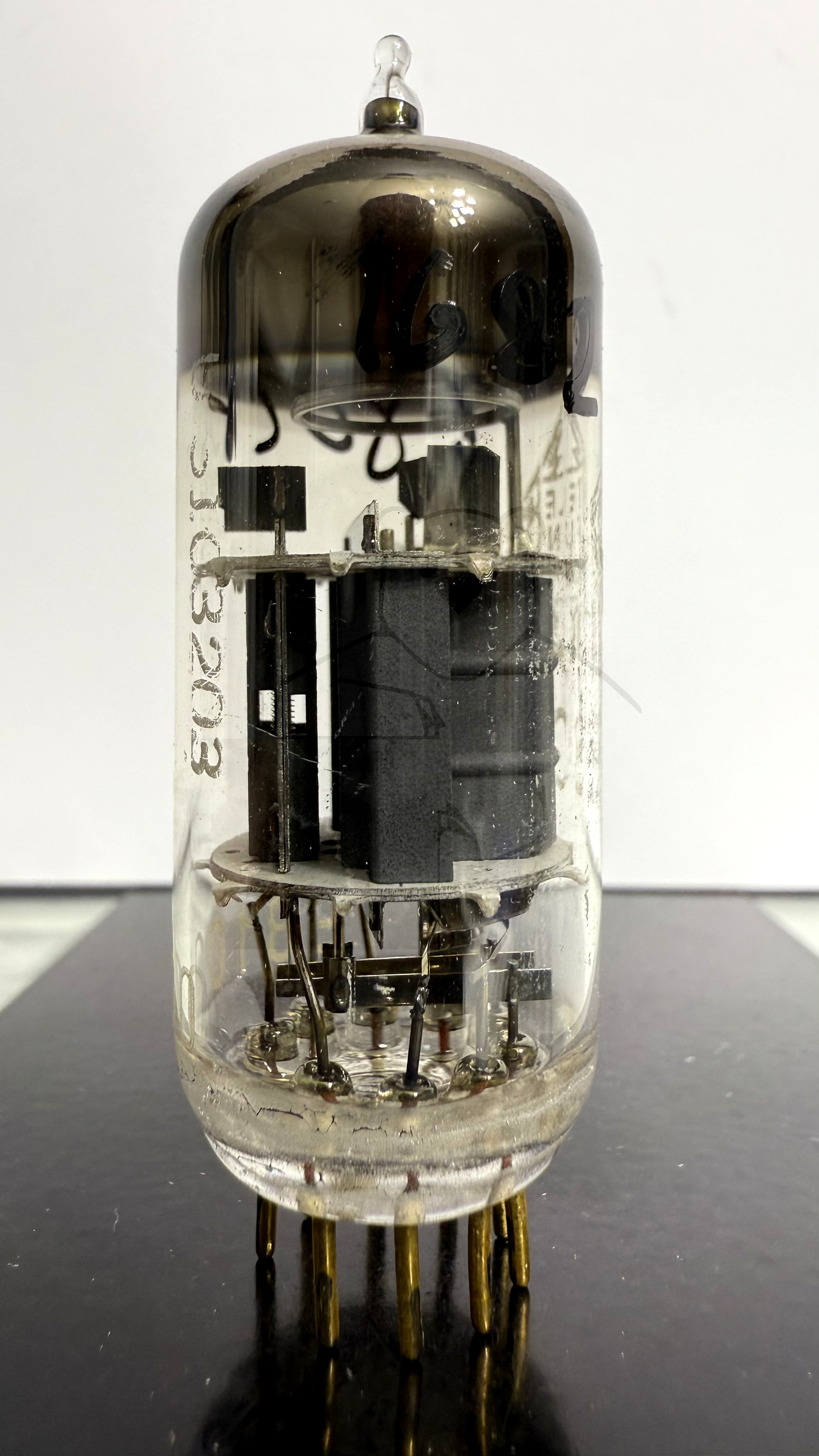

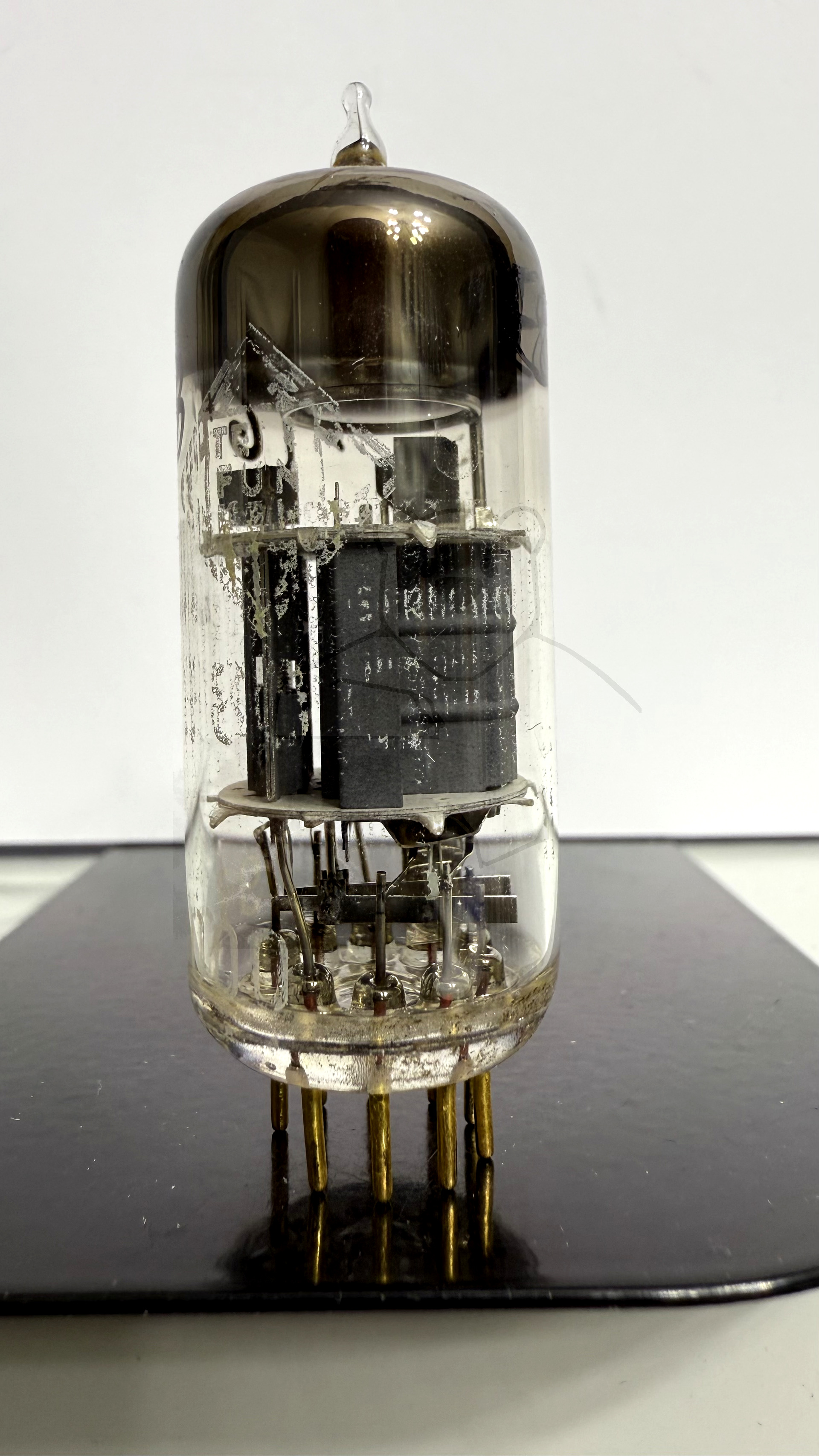

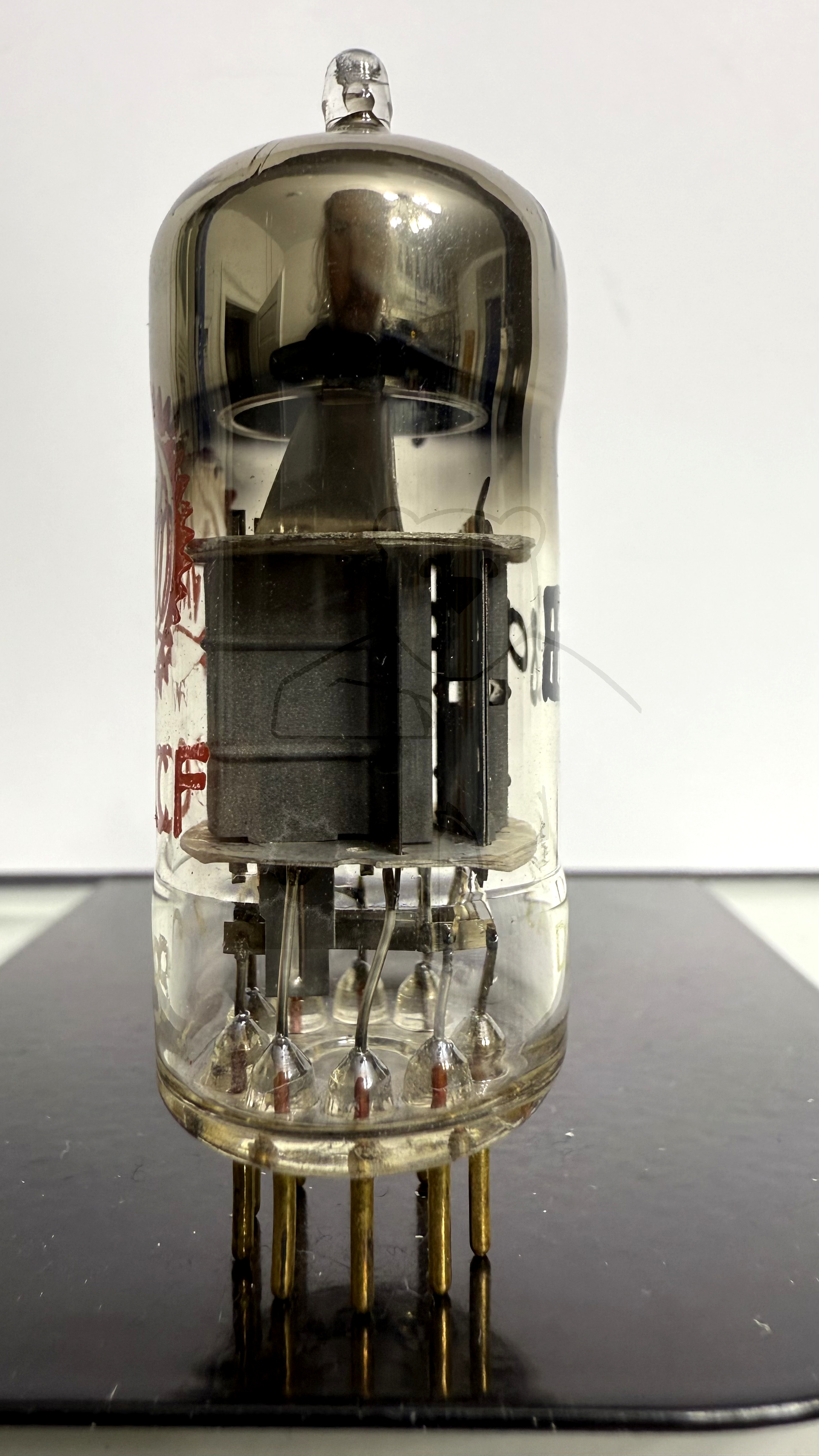

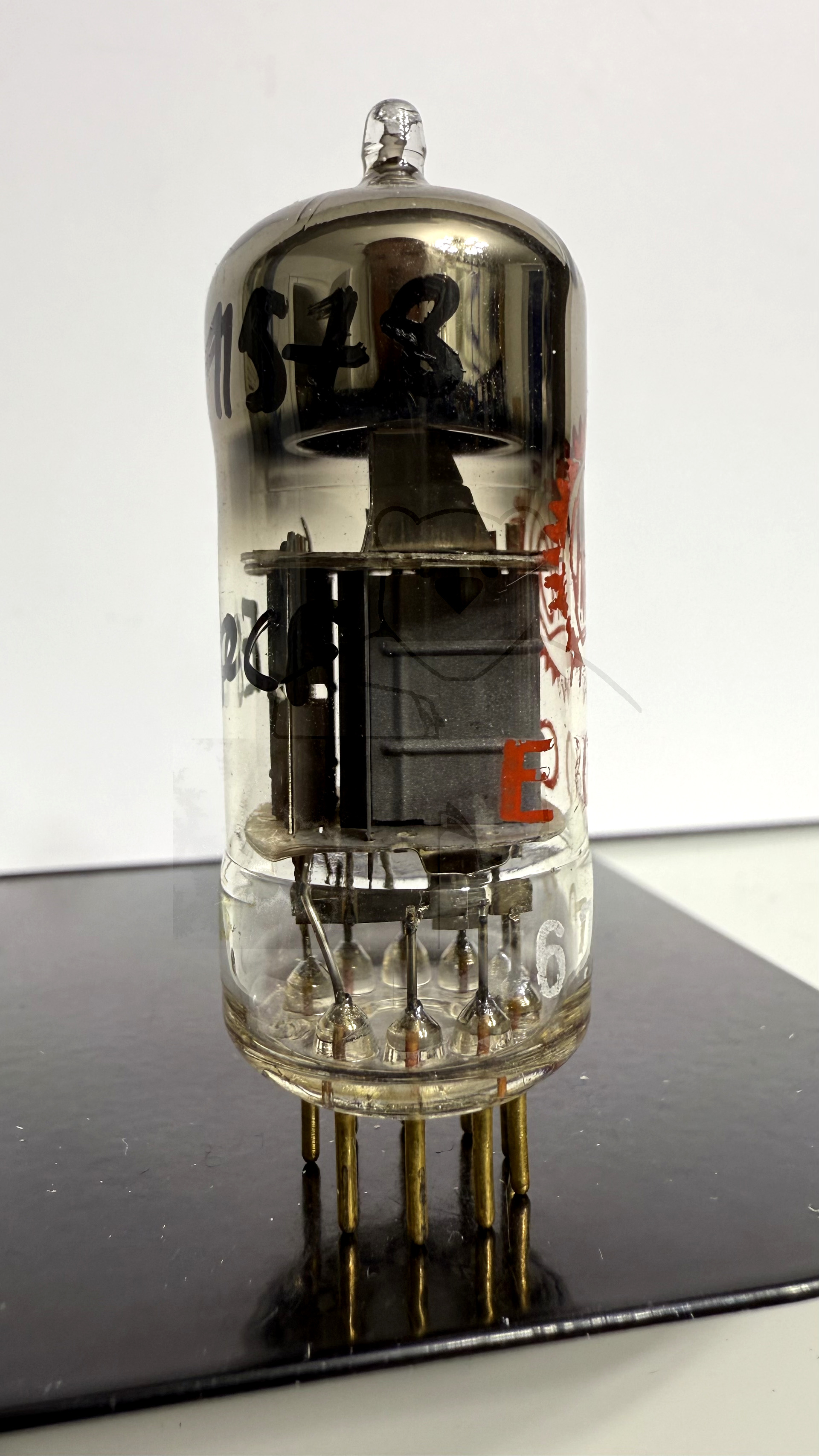

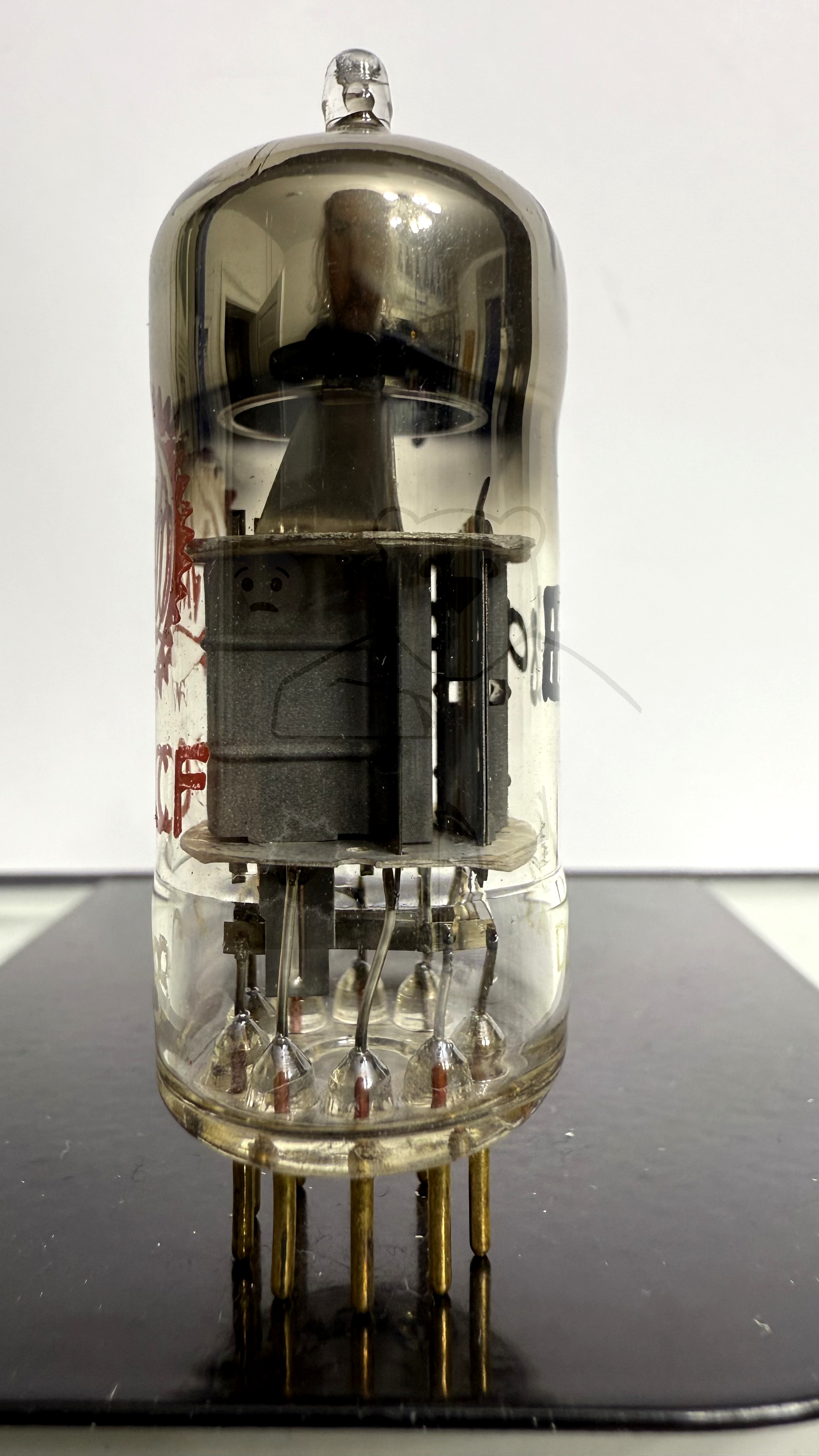

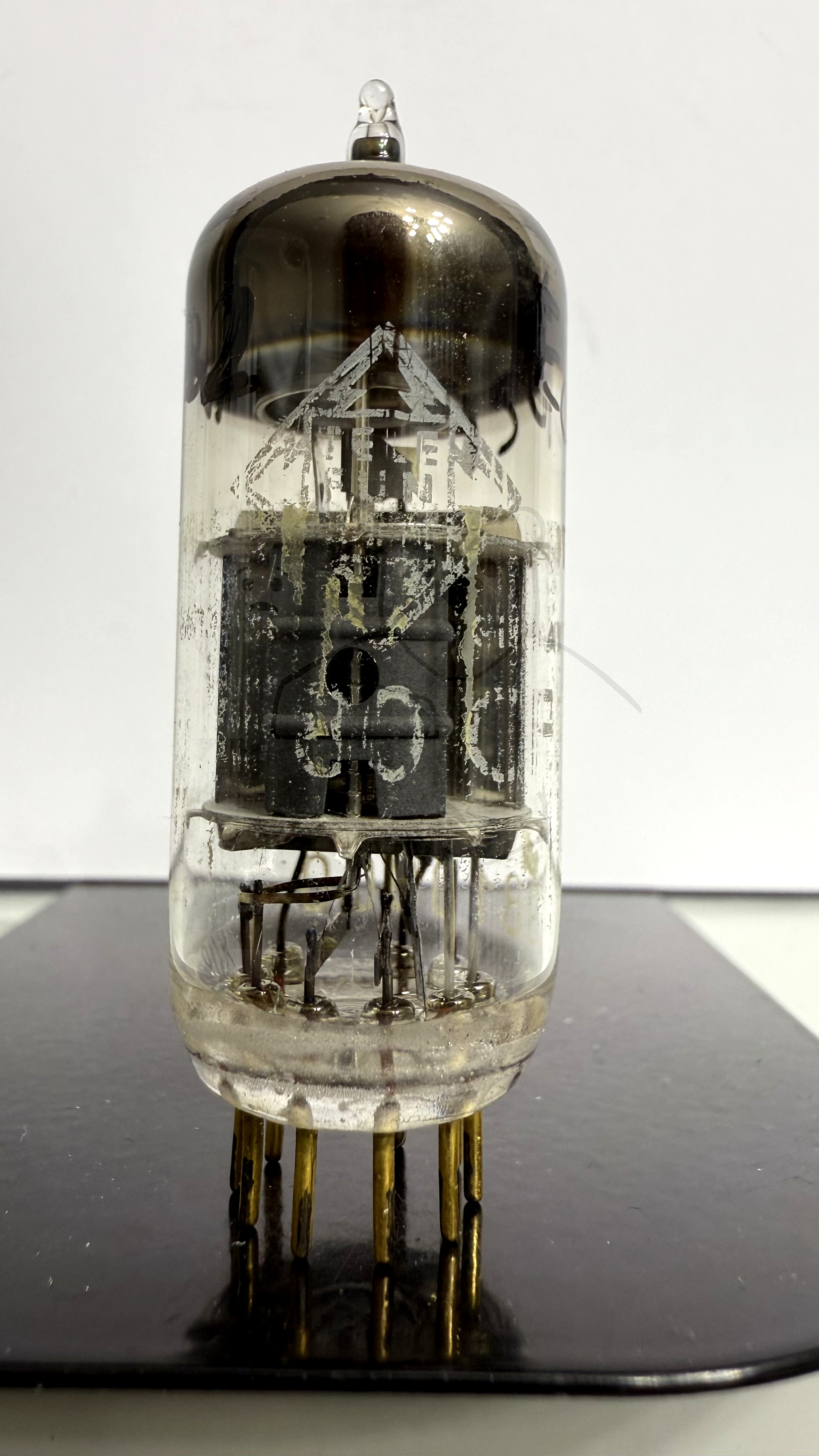

Daten und Bilder der Röhre: E80CF

🔎 Beschreibung der Röhre: E80CF

Name	E80CF
Vergleichsname	7643
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,33
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:03:37

🔎 Beschreibung der Systeme für die Röhre: E80CF

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Oszillator	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

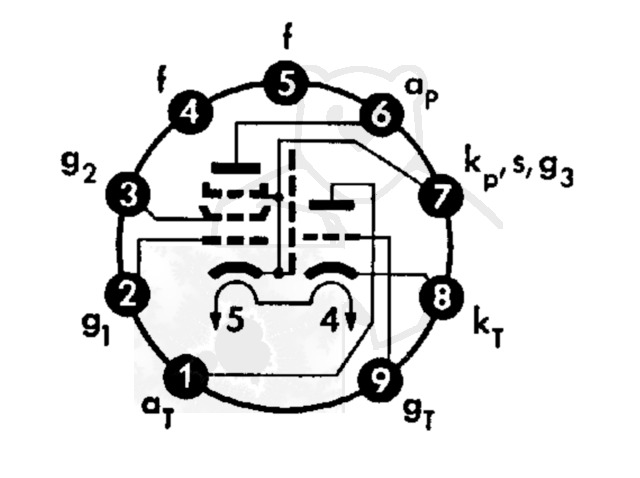

🔎 Sockelschaltung der E80CF

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E80CF
Datenblatt E80CF AEG [www.tubedata.info].pdf (428 kB)
Datenblatt E80CF Philips Version 1 [www.tubedata.info].pdf (1226 kB)
Datenblatt E80CF Philips Version 2 [www.tubedata.info].pdf (453 kB)
Datenblatt E80CF Philips Version 3.pdf (575 kB)
Datenblatt E80CF Siemens [www.tubedata.info].pdf (393 kB)
Datenblatt E80CF Telefunken.pdf (242 kB)
Pruefkarte E80CF Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte E80CF Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
