Daten und Bilder der Röhre: E415 (Europa, 4pol. und Seitenanschluss)

🔎 Beschreibung der Röhre: E415 (Europa, 4pol. und Seitenanschluss)

Name	E415 (Europa, 4pol. und Seitenanschluss)
Vergleichsname
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 19:39:00

🔎 Beschreibung der Systeme für die Röhre: E415 (Europa, 4pol. und Seitenanschluss)

	System 1
Kathode	Seitenanschluss
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

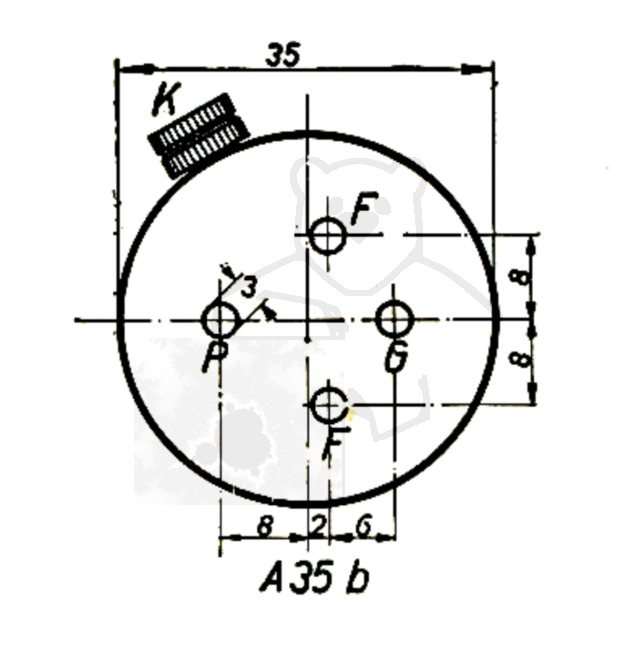

🔎 Sockelschaltung der E415 (Europa, 4pol. und Seitenanschluss)

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E415 (Europa, 4pol. und Seitenanschluss)
Datenblatt E415 Philips Version 1 [www.tubedata.info].pdf (307 kB)
Datenblatt E415 Philips Version 2 [www.tubedata.info].pdf (12 kB)
Datenblatt E415 Philips Version 3 [www.tubedata.info].pdf (205 kB)
Datenblatt E415 Philips Version 4 [www.tubedata.info].pdf (64 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: E415 (Europa, 4pol. und Seitenanschluss)

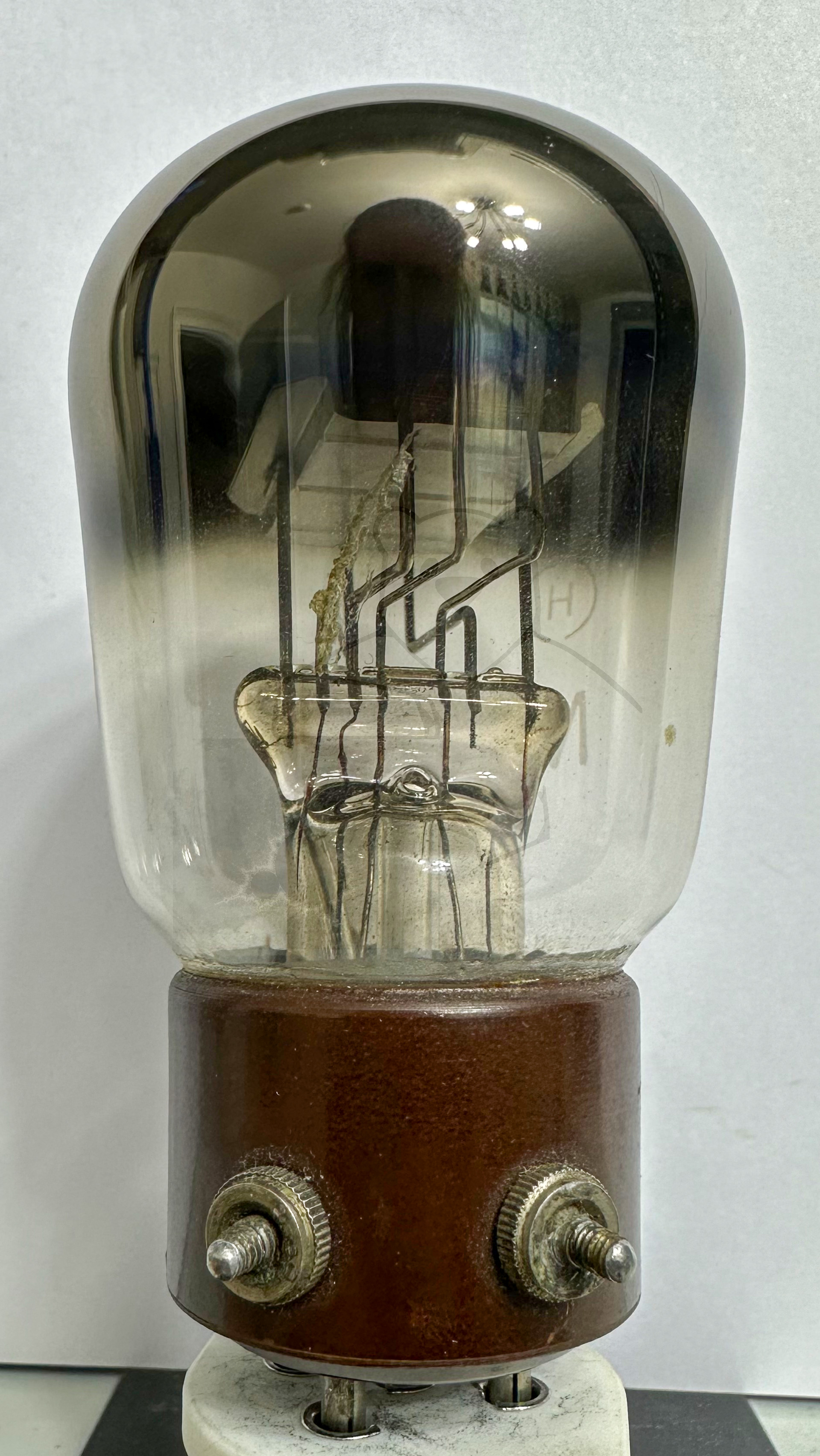

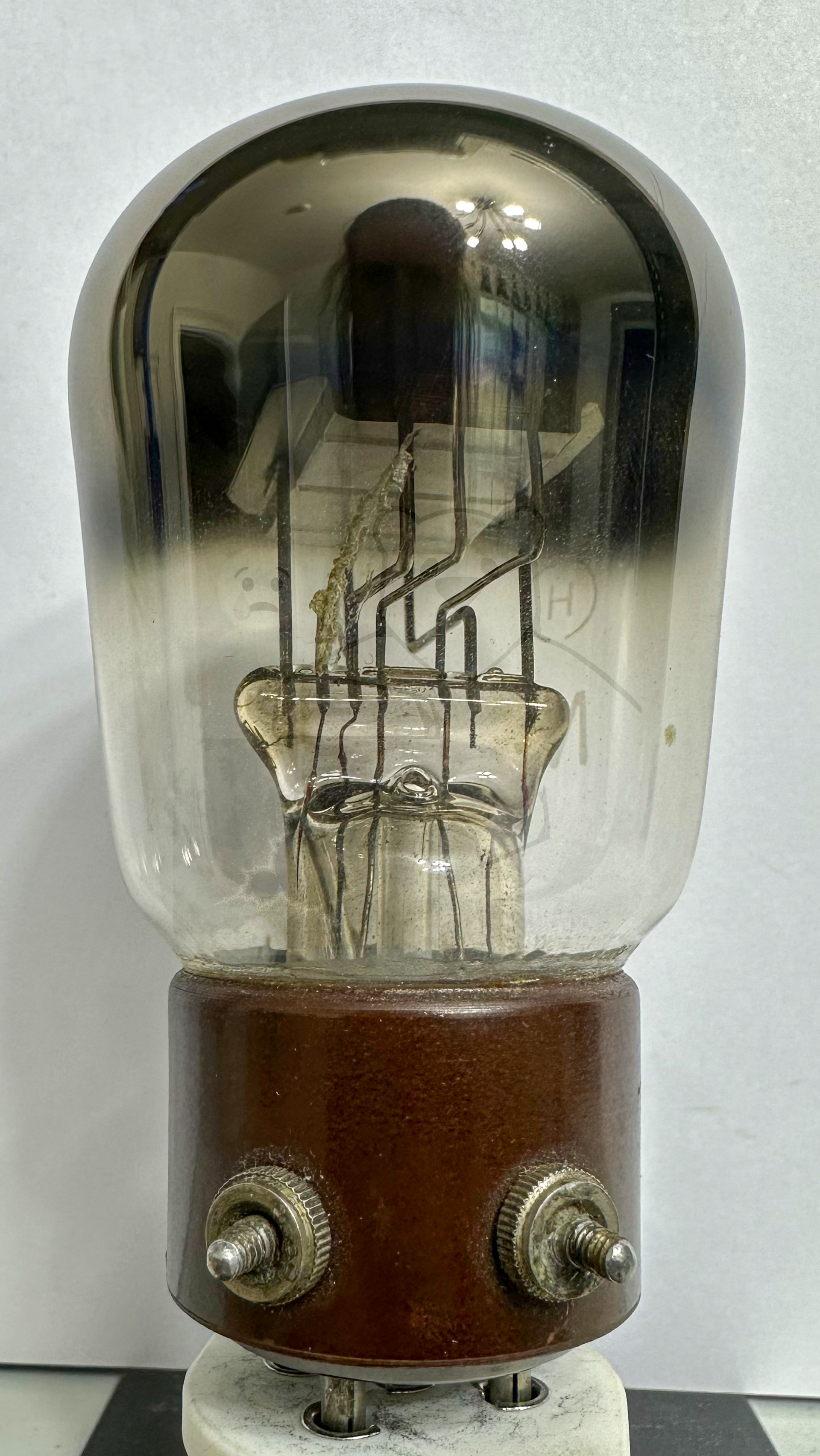

Röhre E415 (Europa, 4pol und Seitenanschluss) #4561 Bild 1

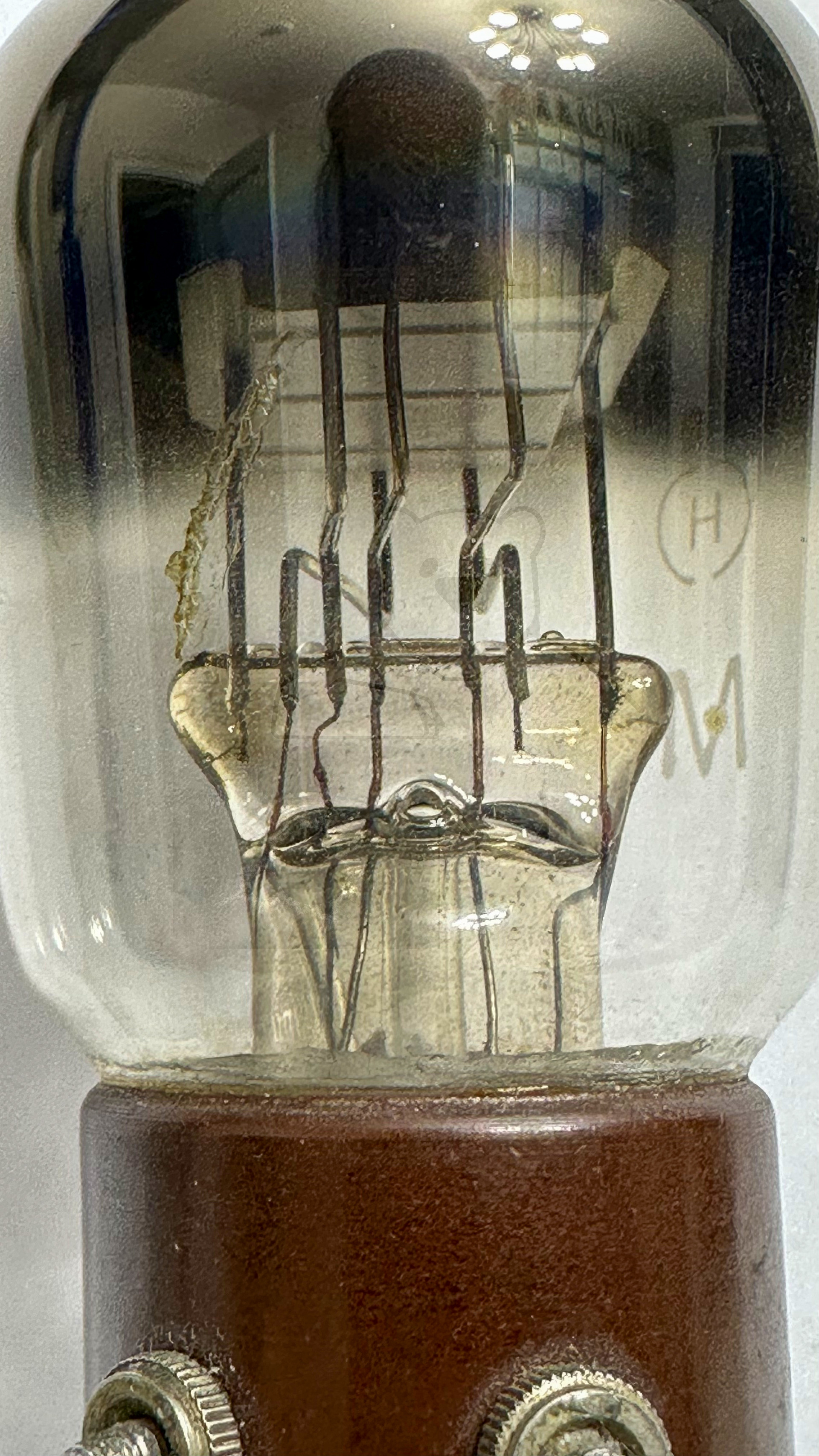

Röhre E415 (Europa, 4pol und Seitenanschluss) #4561 Bild 2

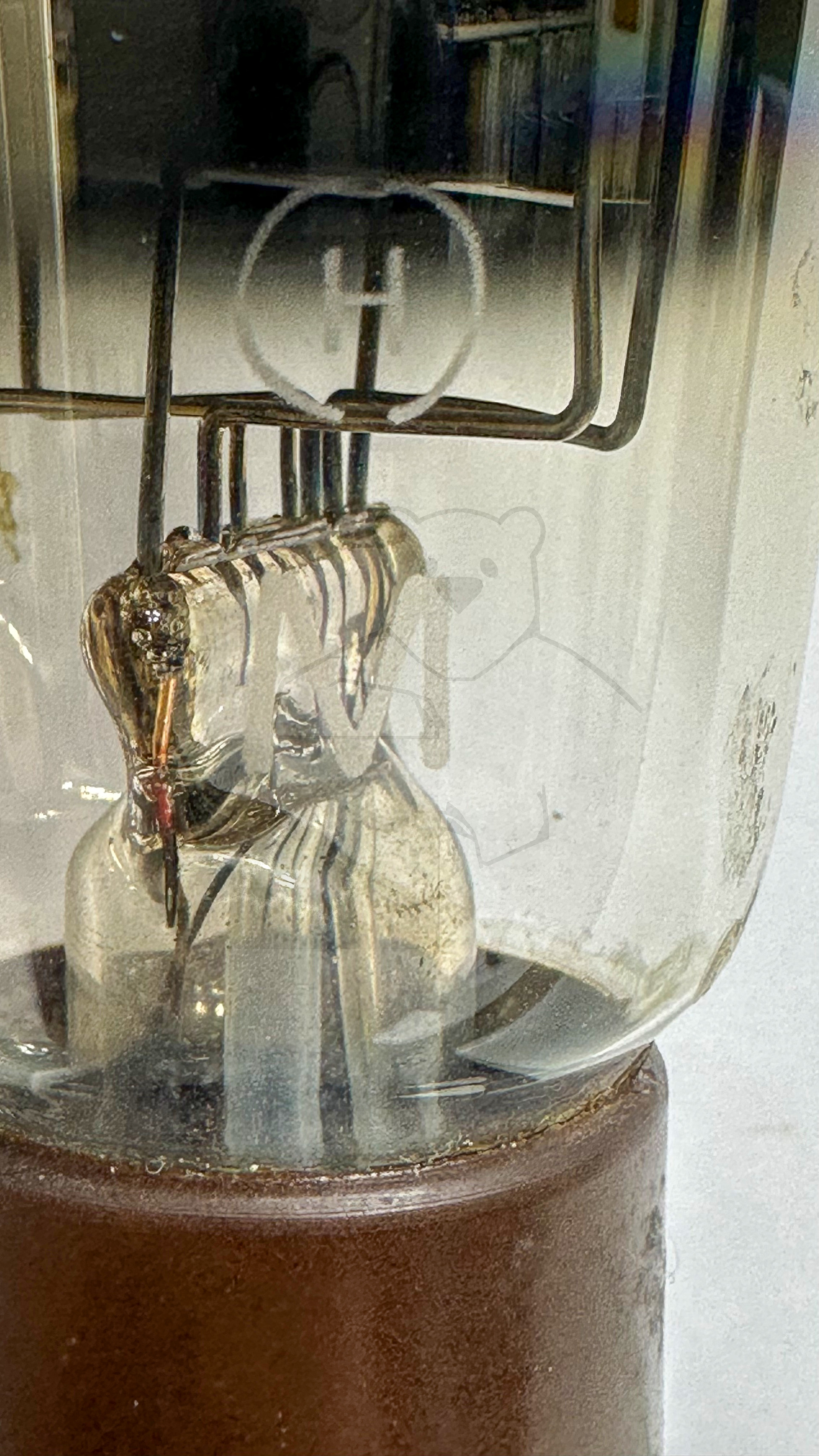

Röhre E415 (Europa, 4pol und Seitenanschluss) #4561 Bild 3

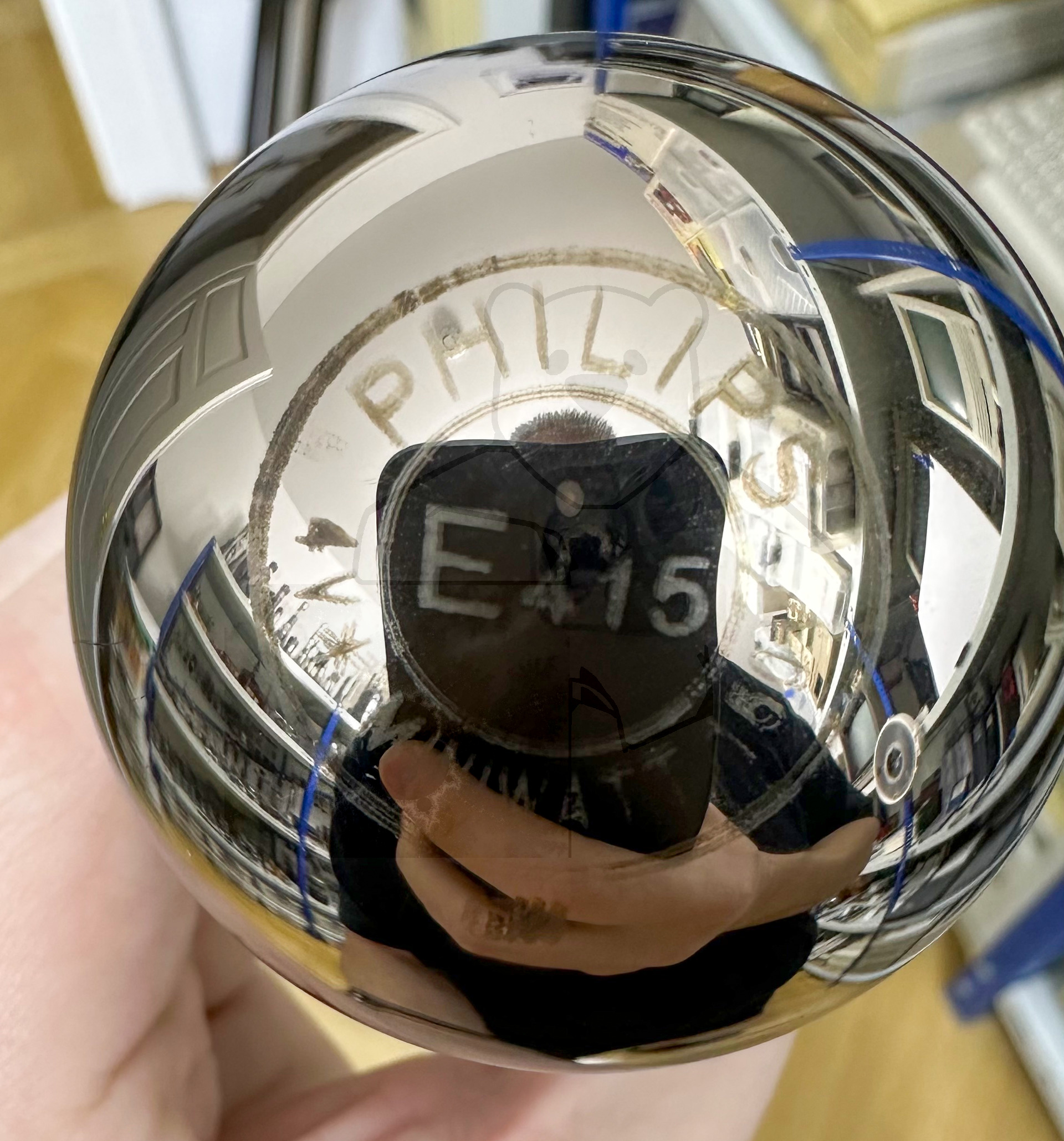

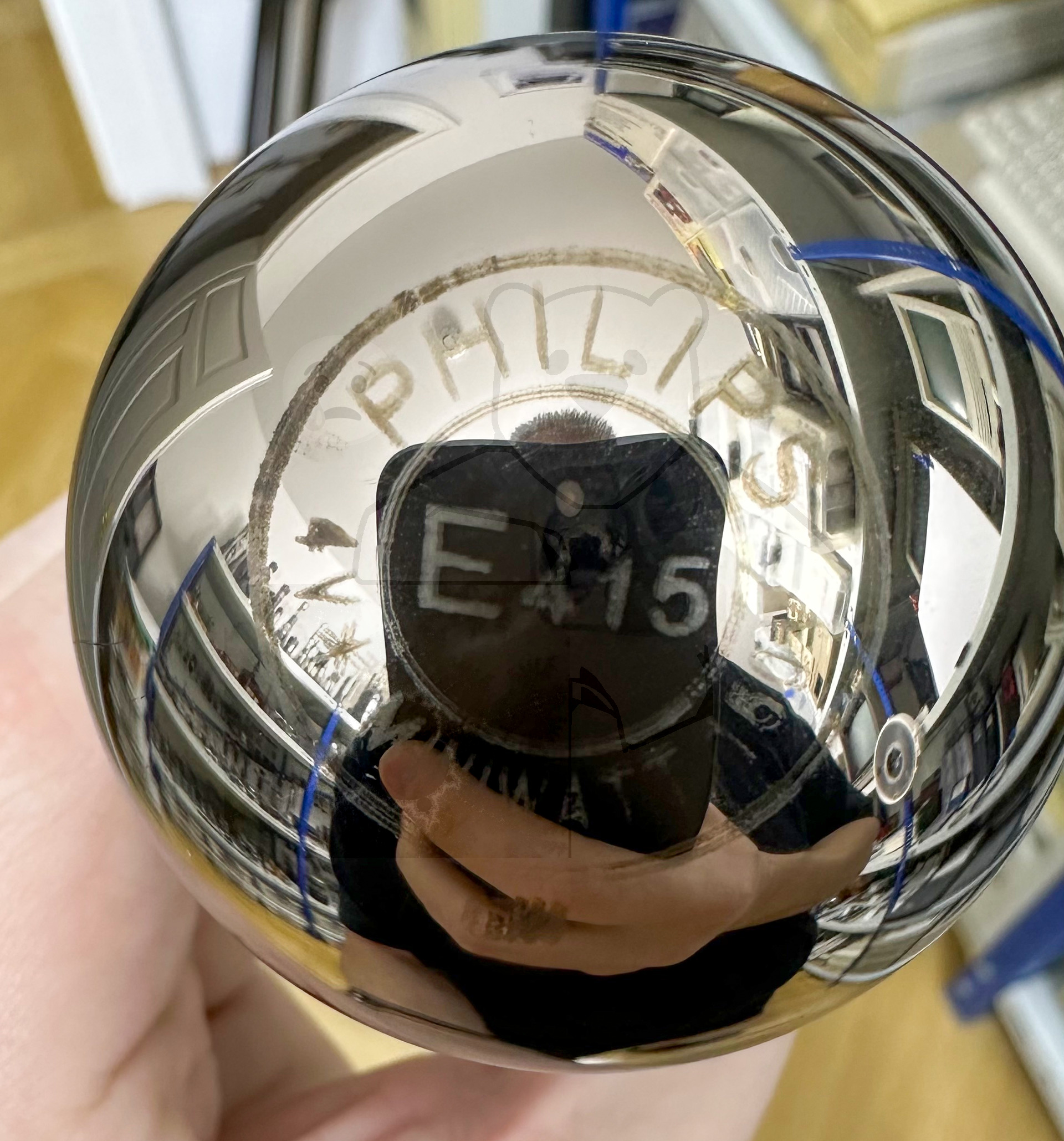

Röhre E415 (Europa, 4pol und Seitenanschluss) #4561 Bild 4

🔎 Alle Röhren vom Typ E415 (Europa, 4pol. und Seitenanschluss) in der Sammlung

→ E415 (Europa, 4pol. und Seitenanschluss) Inventar: 04561 Hersteller: → Philips
