đ Beschreibung der Röhre: E3a
| Name | E3a |
| Vergleichsname | |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 7pol. â Liste aller Röhren mit: Postroehre, 7pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 18.03.2019 21:51:31 |
đ Beschreibung der Systeme fĂŒr die Röhre: E3a
| System 1 | |
| Kathode | 3, 6 |
| Gitter 1 | 4 |
| Gitter 2 | 5 |
| Gitter 3 | 3, 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 6 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

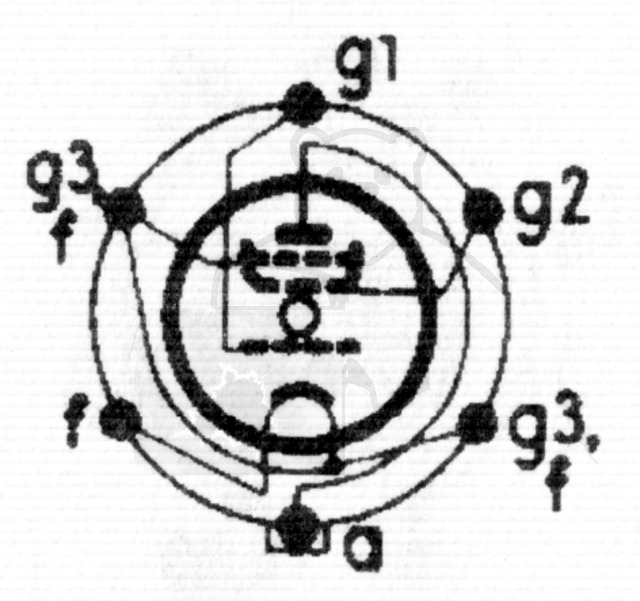

đ Sockelschaltung der E3a
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ DatenblĂ€tter zur Röhre: E3a
Pruefkarte E3a - Funke W19 Roehrenpruefer.pdf (171 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E3a

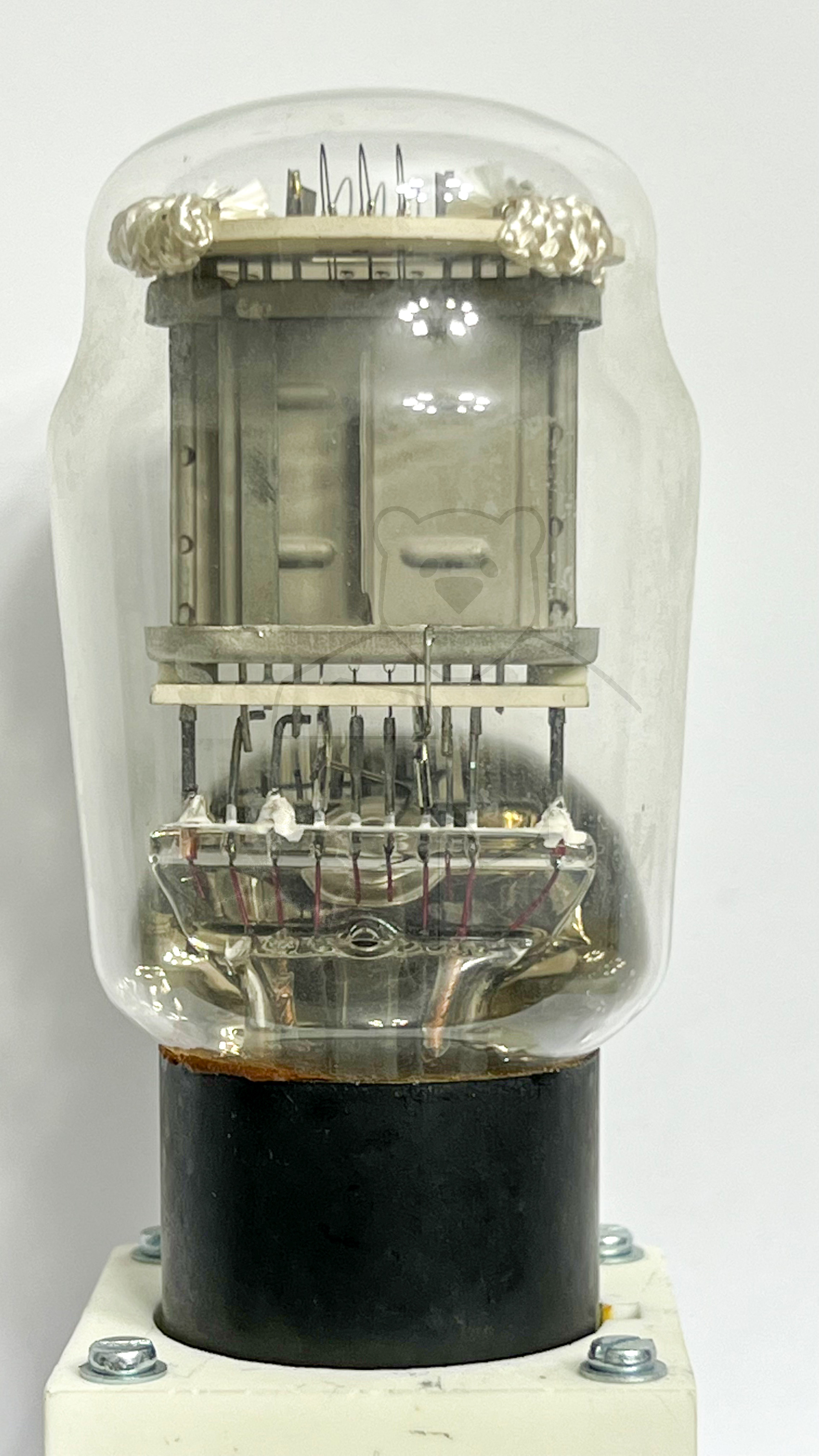

Röhre E3a #6644 Bild 1

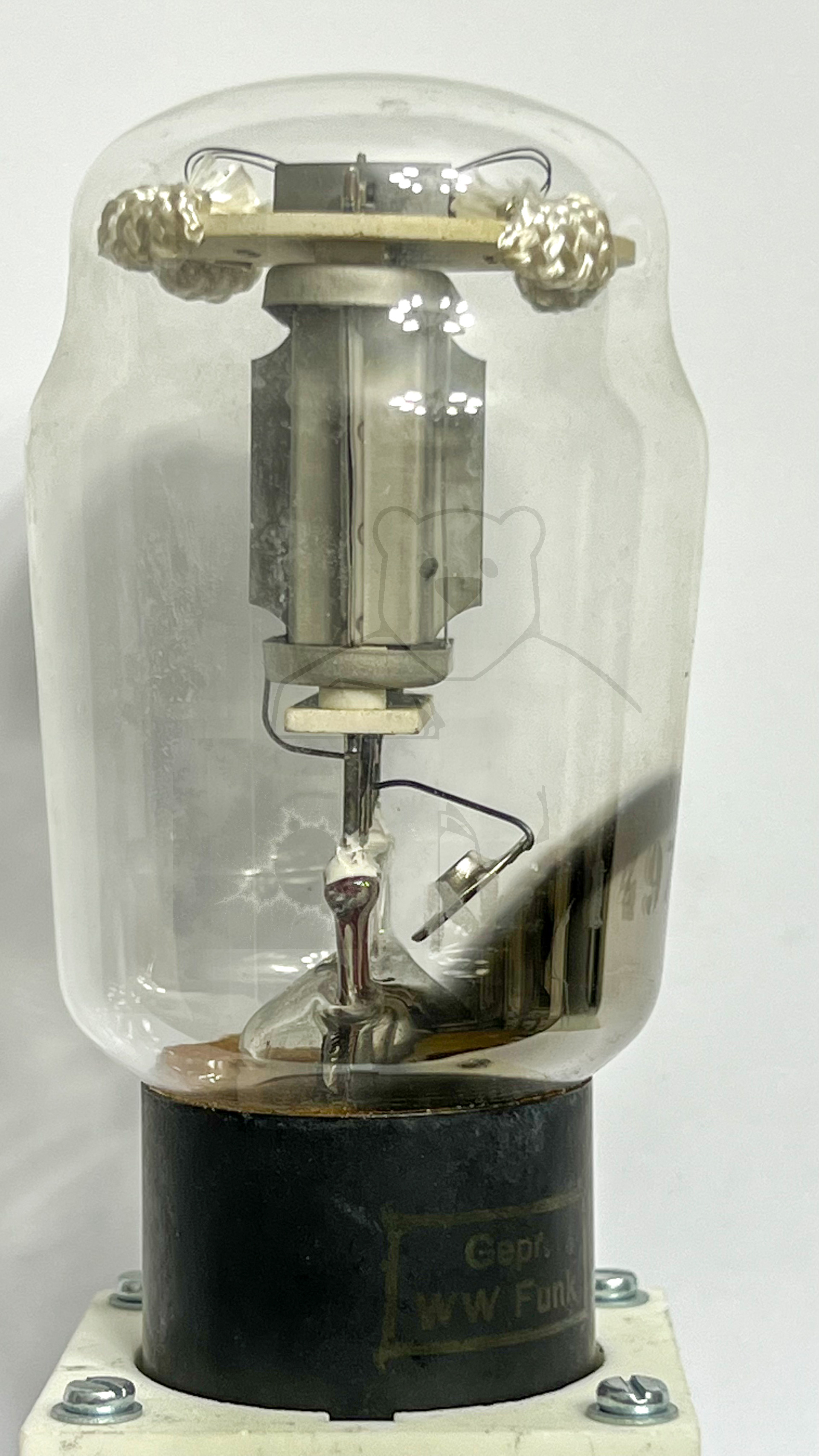

Röhre E3a #6644 Bild 2

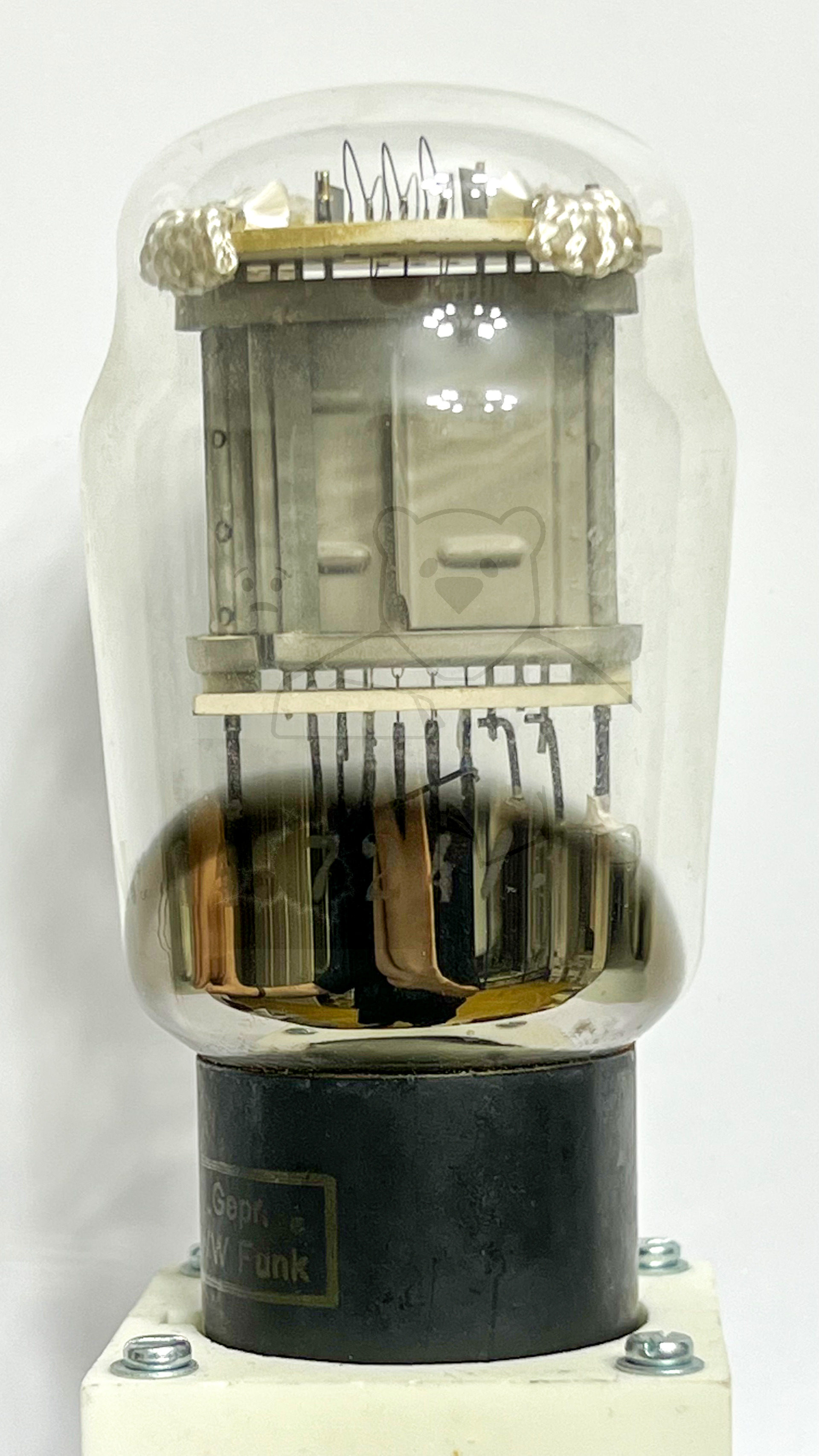

Röhre E3a #6644 Bild 3

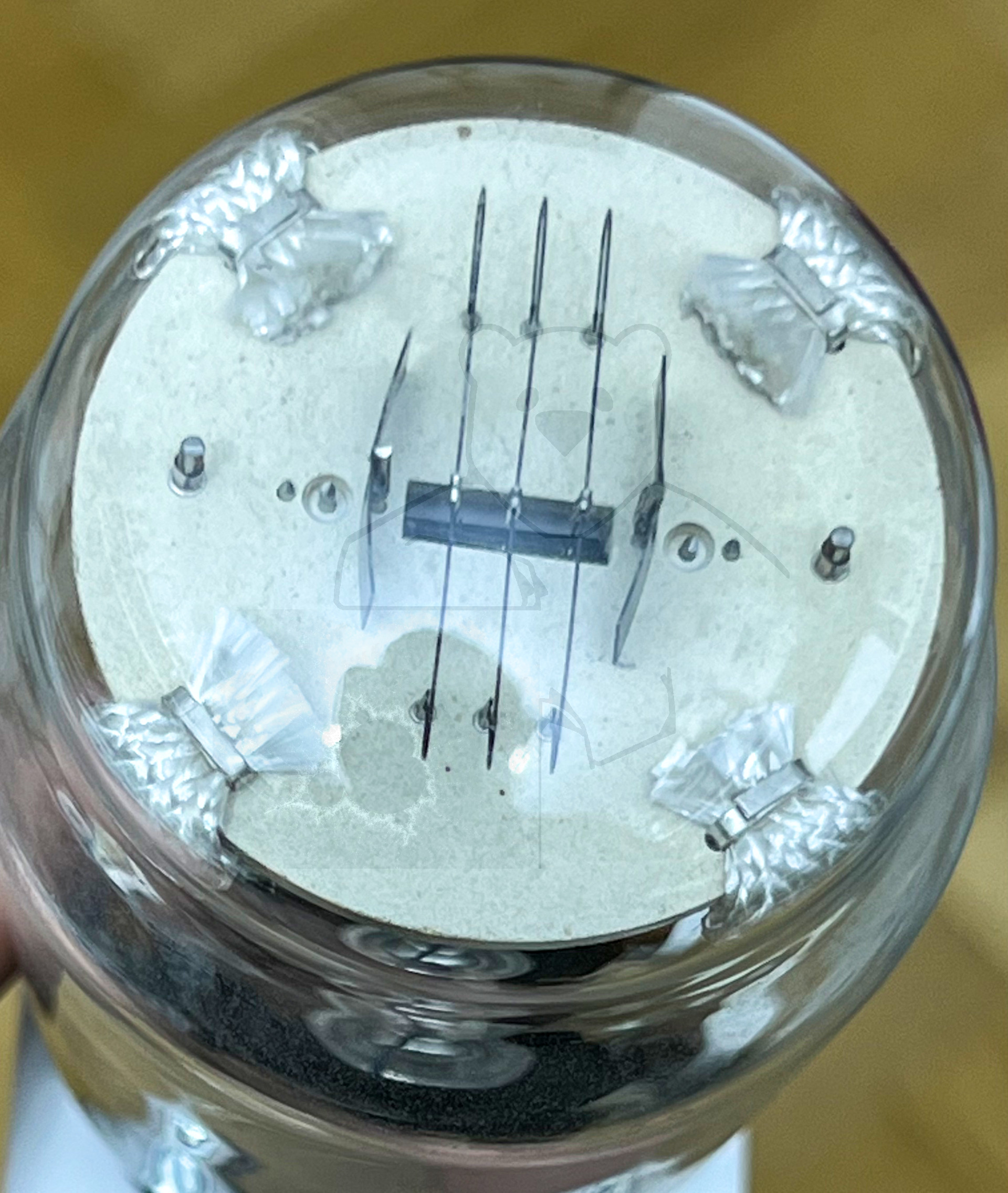

Röhre E3a #6644 Bild 4

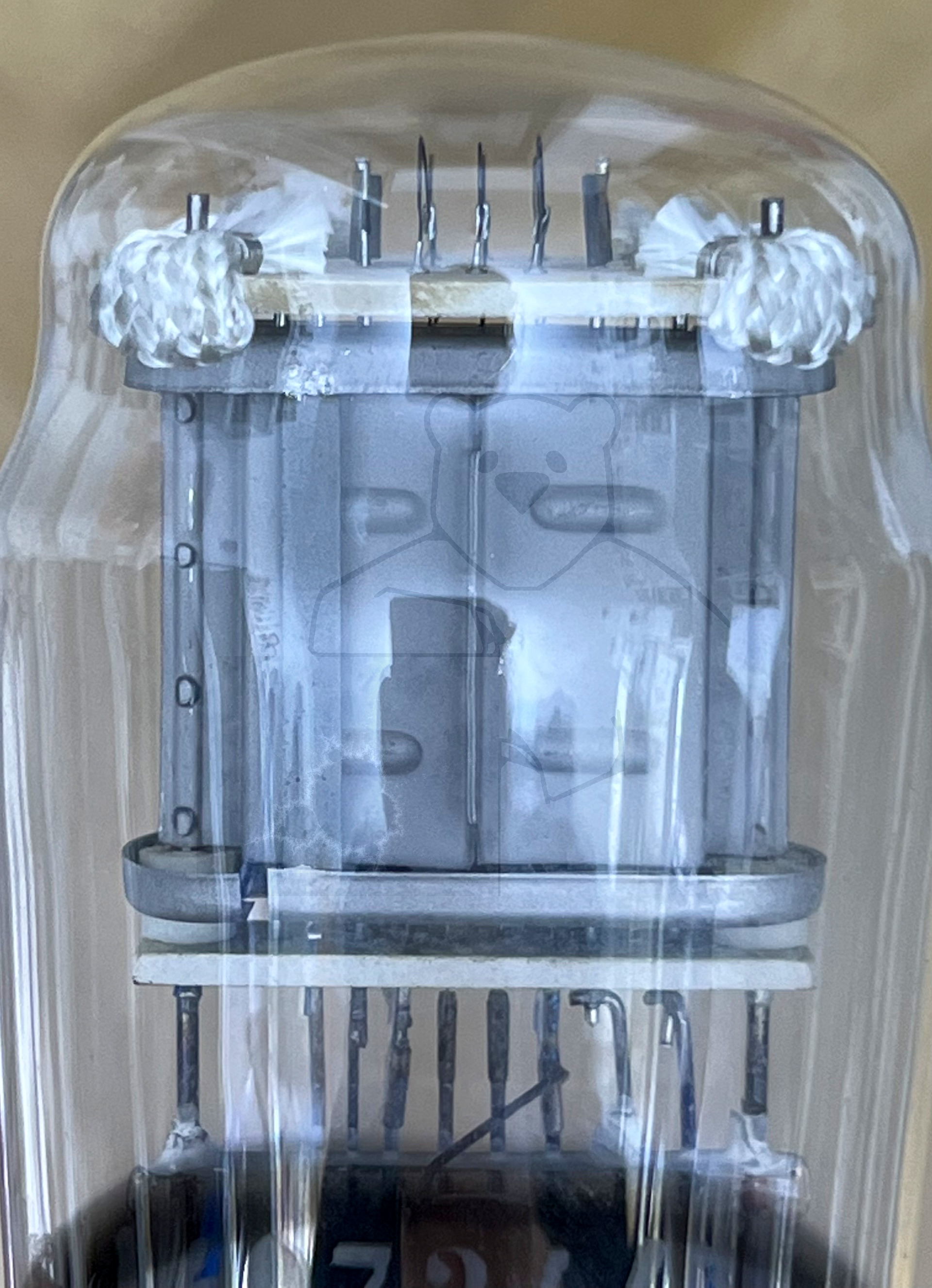

Röhre E3a #6644 Bild 5
đ Alle Röhren vom Typ E3a in der Sammlung
- â E3a Inventar: 06644 Hersteller: â Siemens
