Daten und Bilder der Röhre: E2e

🔎 Beschreibung der Röhre: E2e

Name	E2e
Vergleichsname
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,36
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Poströhre, 9pol. → Liste aller Röhren mit: Poströhre, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 19:58:33

🔎 Beschreibung der Systeme für die Röhre: E2e

	System 1
Kathode	3
Gitter 1	4
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	6, 7
Abschirmung	5
Funktion	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E2e

Bildquelle: Siemens Datenblatt

🔎 Datenblätter zur Röhre: E2e
Datenblatt E2e Siemens [www.tubedata.info].pdf (1991 kB)
Prüfkarte E2e - Funke W19 Röhrenprüfer.pdf (158 kB)
Prüfkarte E2e - Neuberger RPM370 Röhrenmeßgerät.pdf (207 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: E2e

Röhre E2e #3276 Bild 1

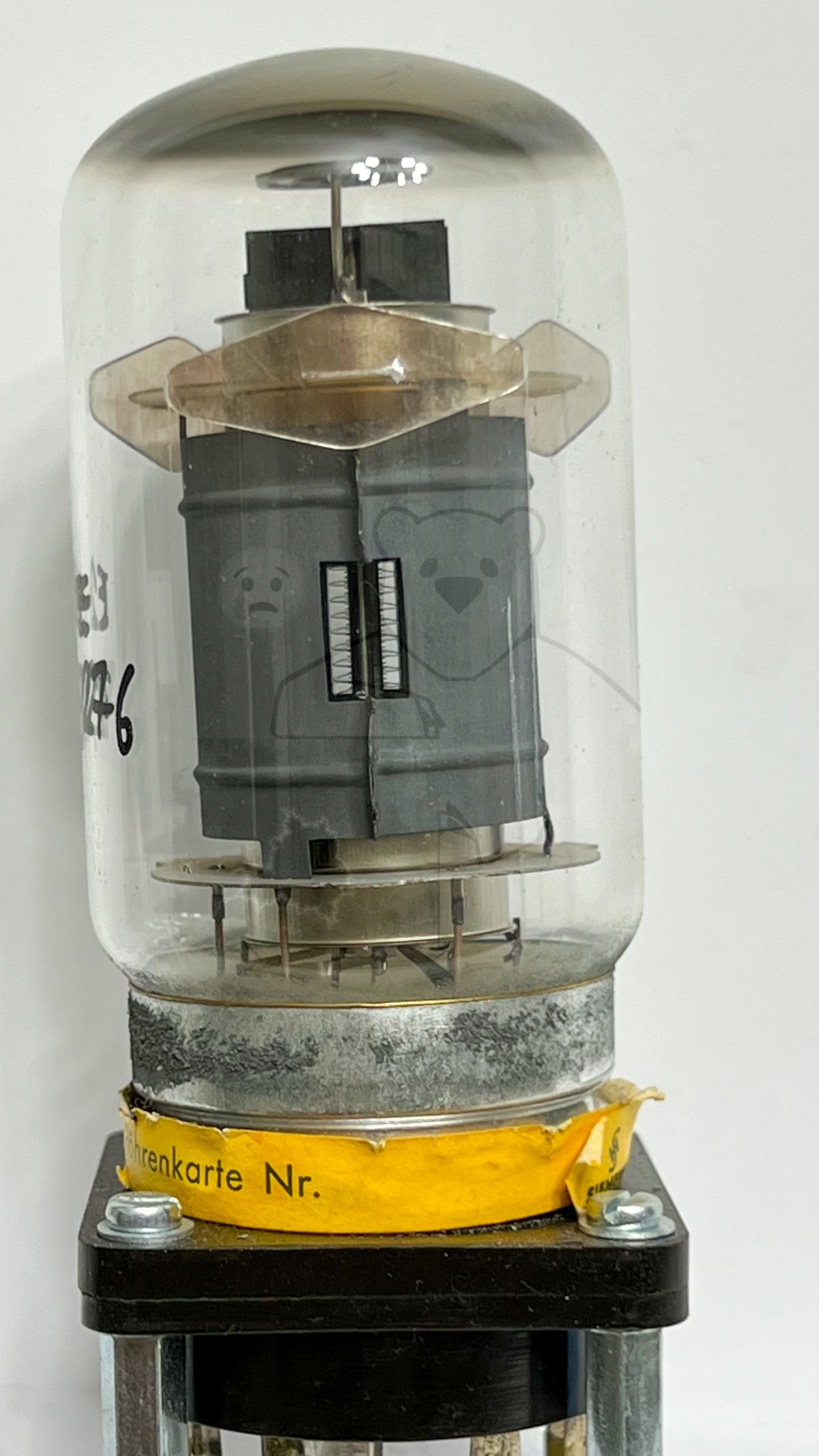

Röhre E2e #3276 Bild 2

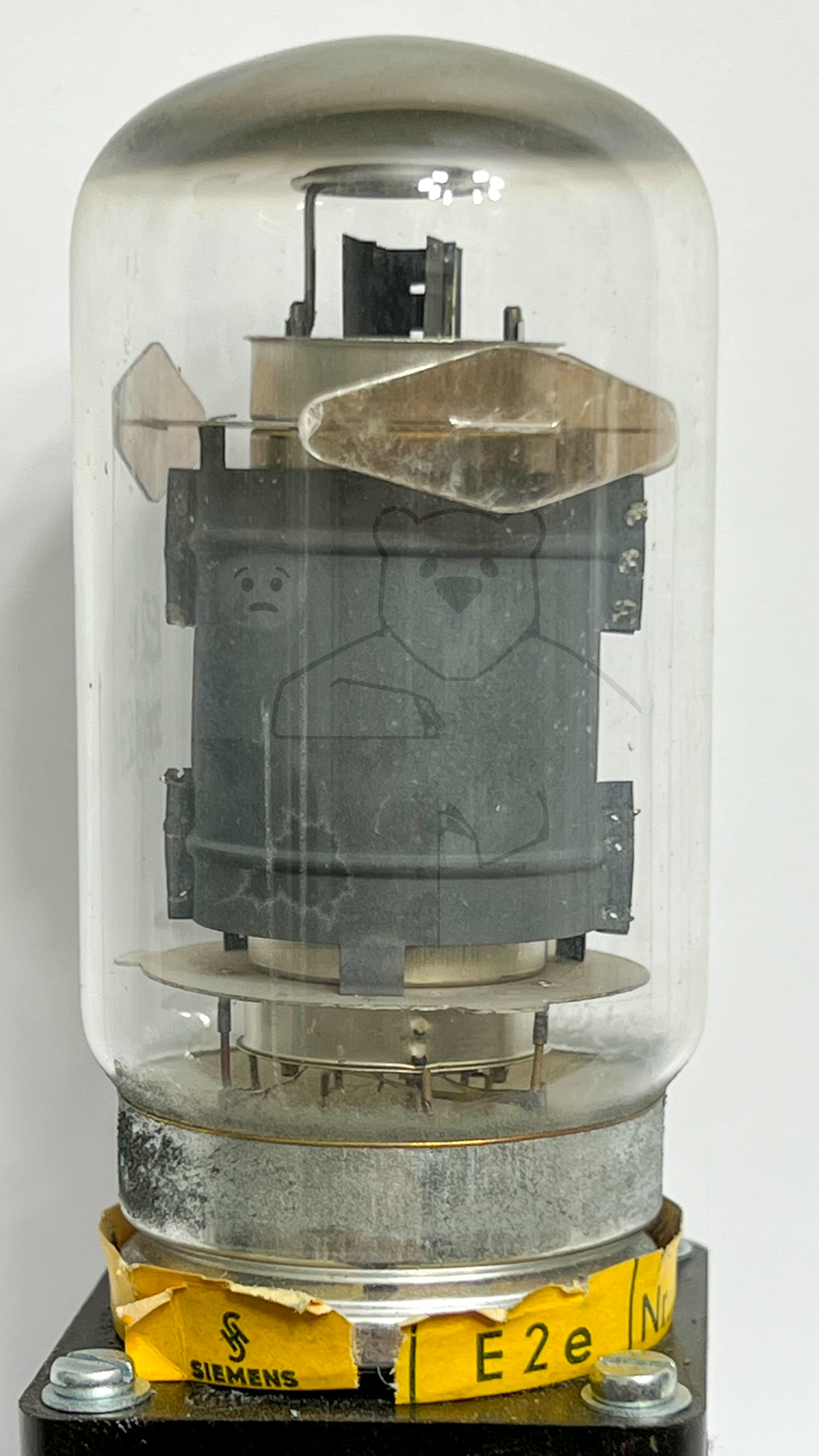

Röhre E2e #3276 Bild 3

🔎 Alle Röhren vom Typ E2e in der Sammlung

→ E2e Inventar: 03276 Hersteller: → Siemens
