🔎 Beschreibung der Röhre: E280F
| Name | E280F |
| Vergleichsname | 7722 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,315 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 10.06.2018 19:55:30 |
🔎 Beschreibung der Systeme für die Röhre: E280F
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 8 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

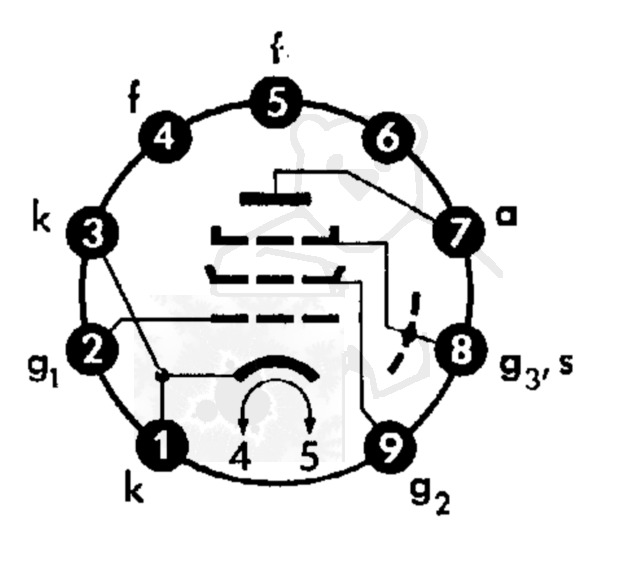

🔎 Sockelschaltung der E280F
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: E280F
Datenblatt E280F Philips [www.tubedata.info].pdf (395 kB)
Datenblatt E280F Siemens [www.tubedata.info].pdf (411 kB)
Datenblatt E280F Telefunken.pdf (226 kB)
Pruefkarte E280F - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte E280F - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: E280F

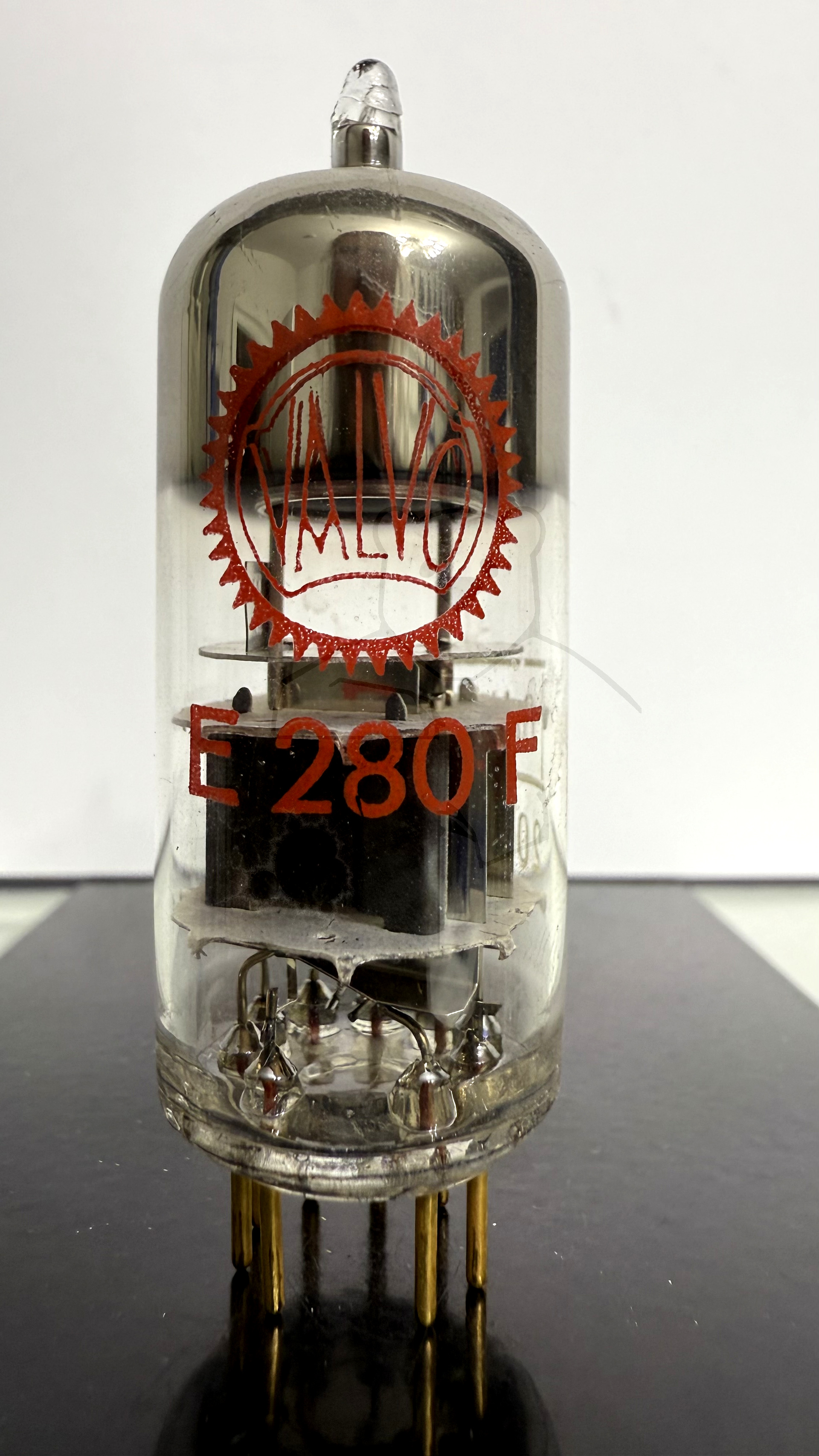

Röhre E280F #1311 Bild 1

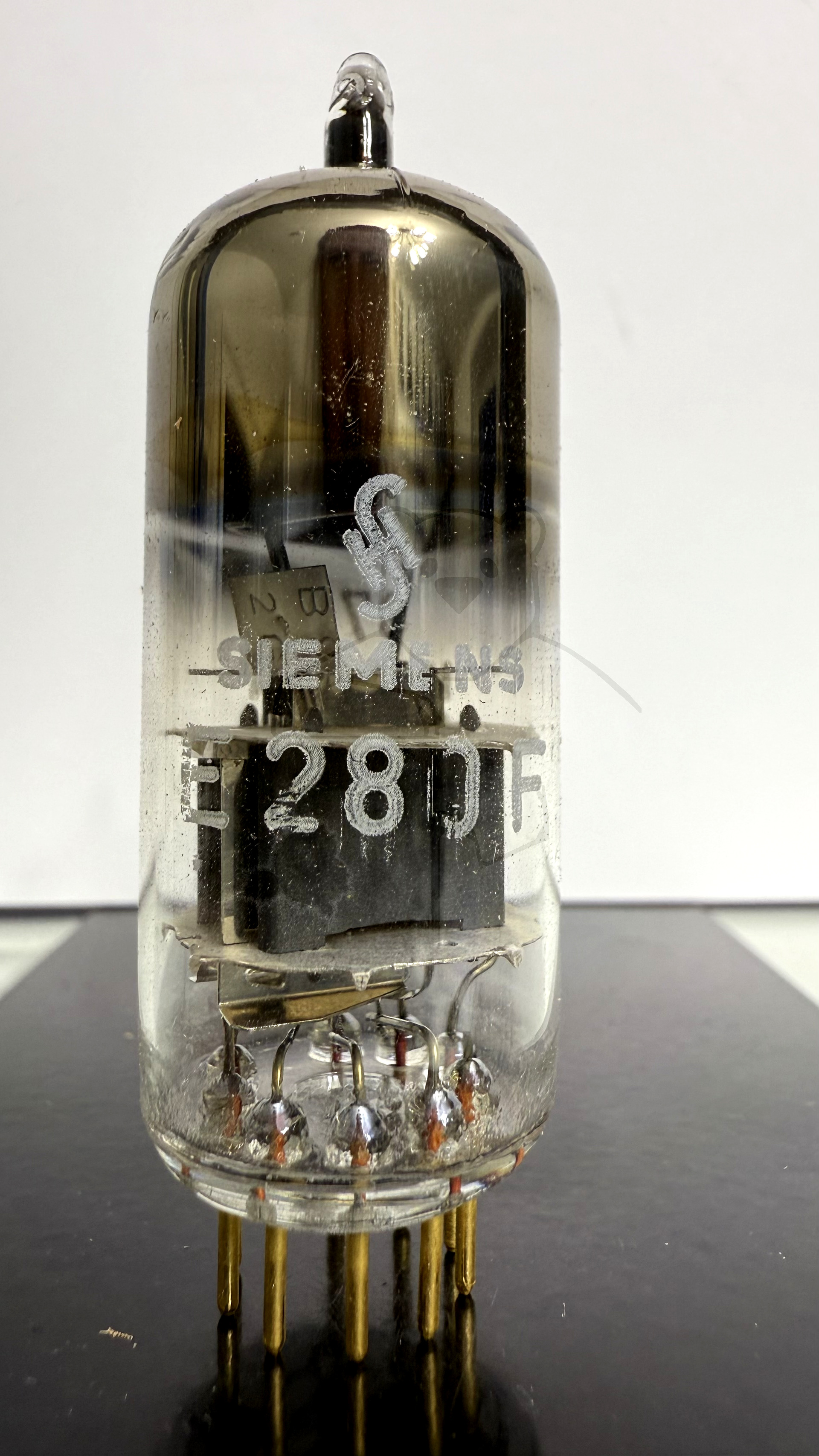

Röhre E280F #2372 Bild 1

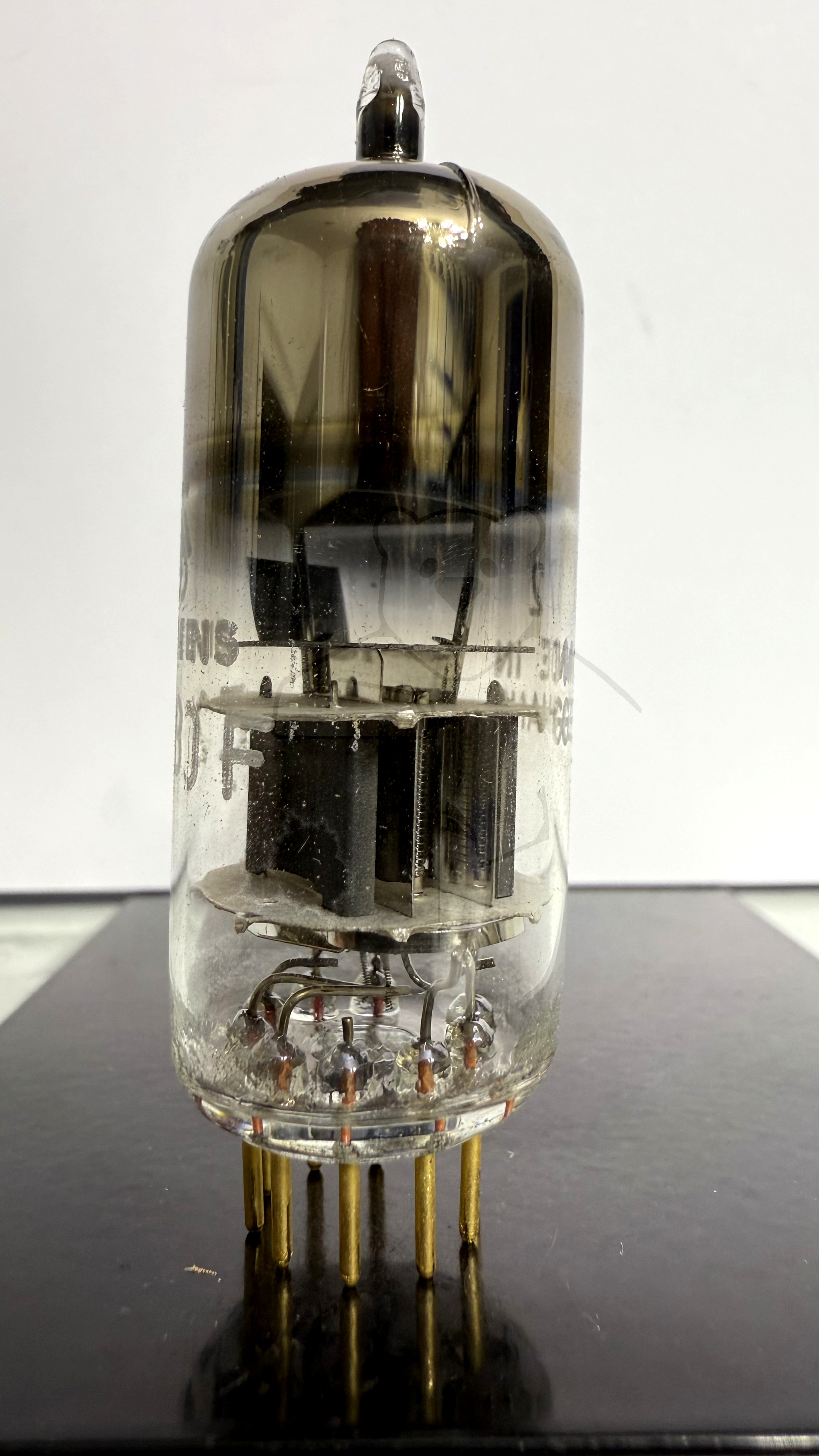

Röhre E280F #2372 Bild 2

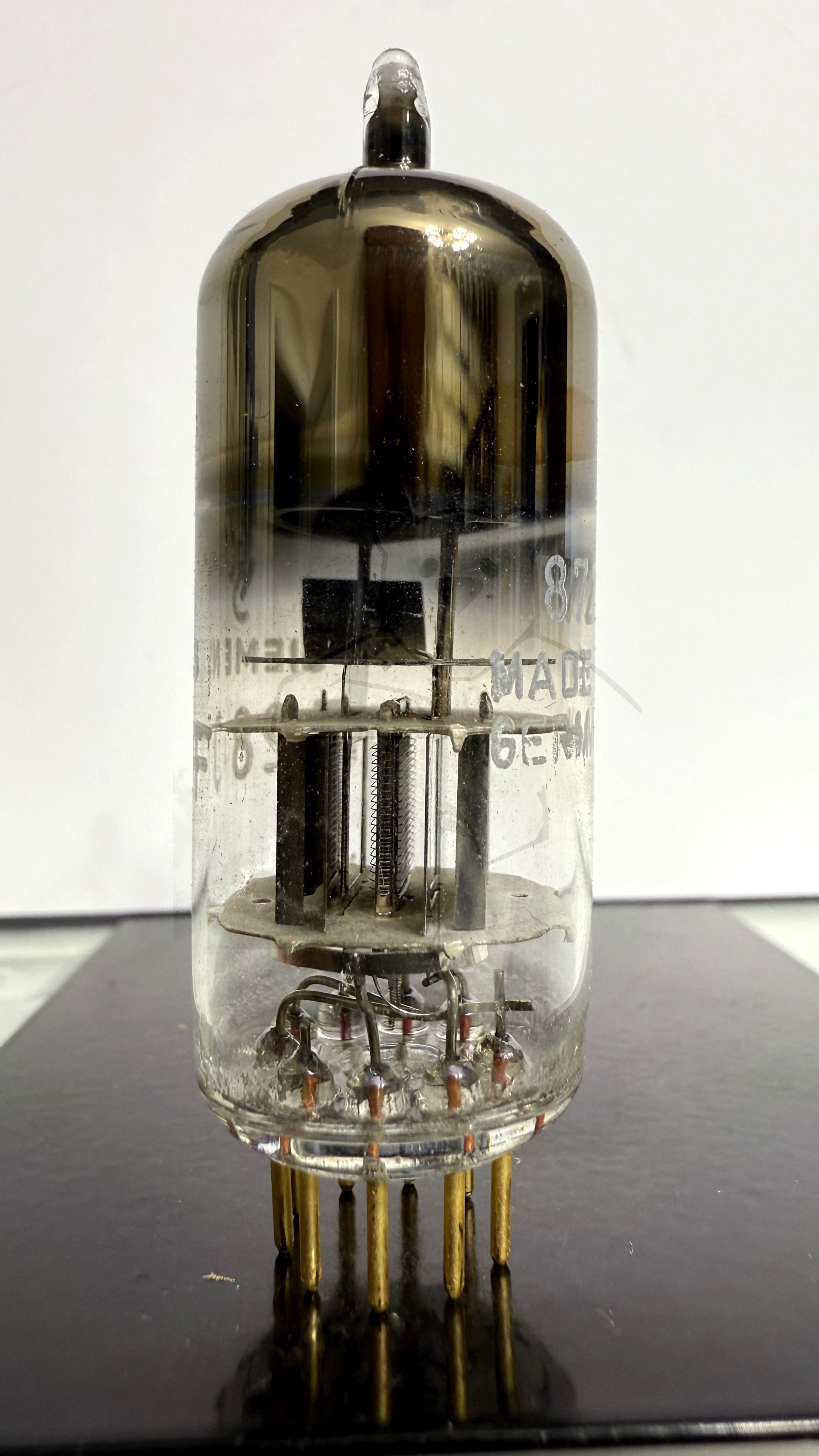

Röhre E280F #2372 Bild 3

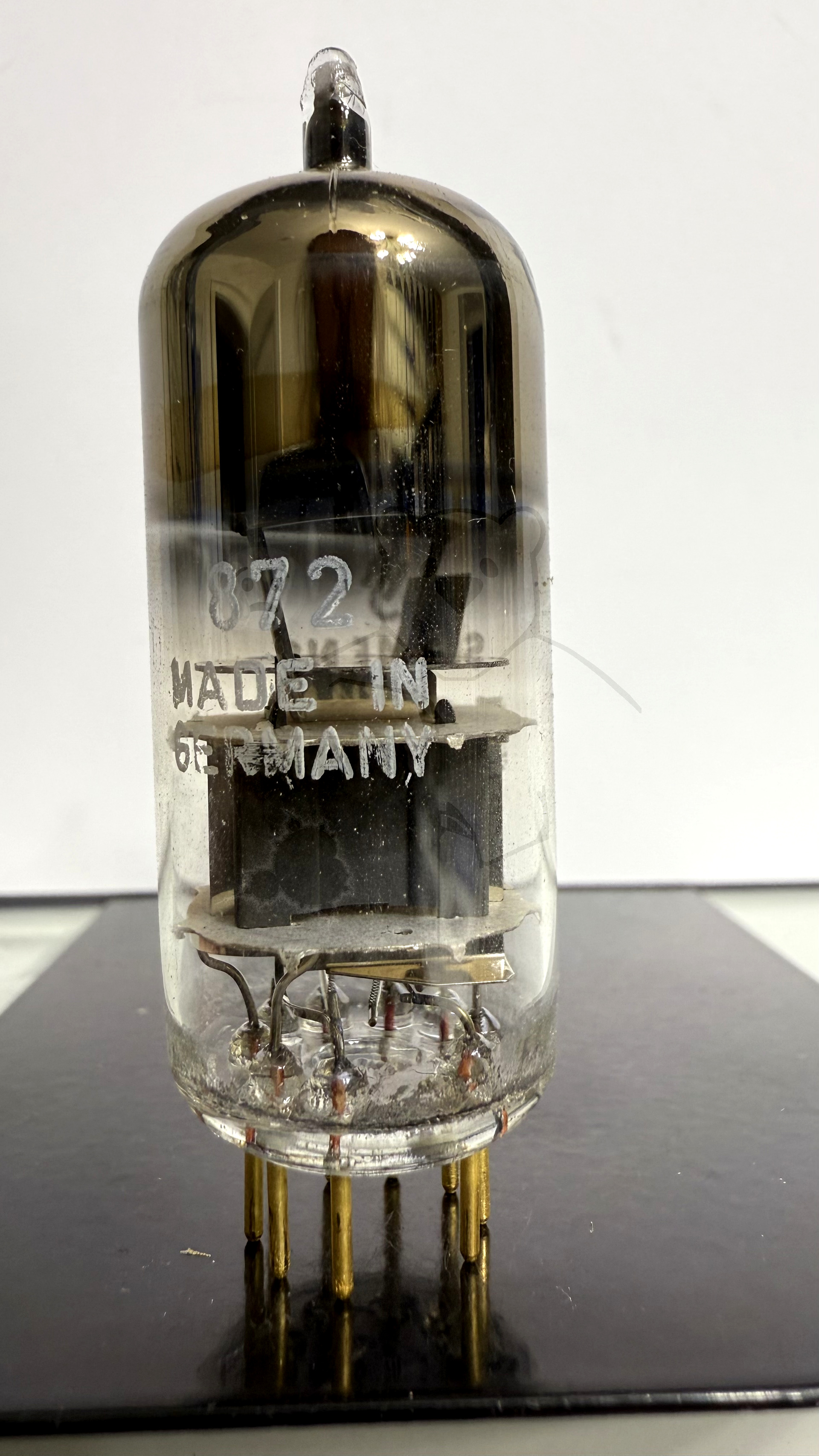

Röhre E280F #2372 Bild 4

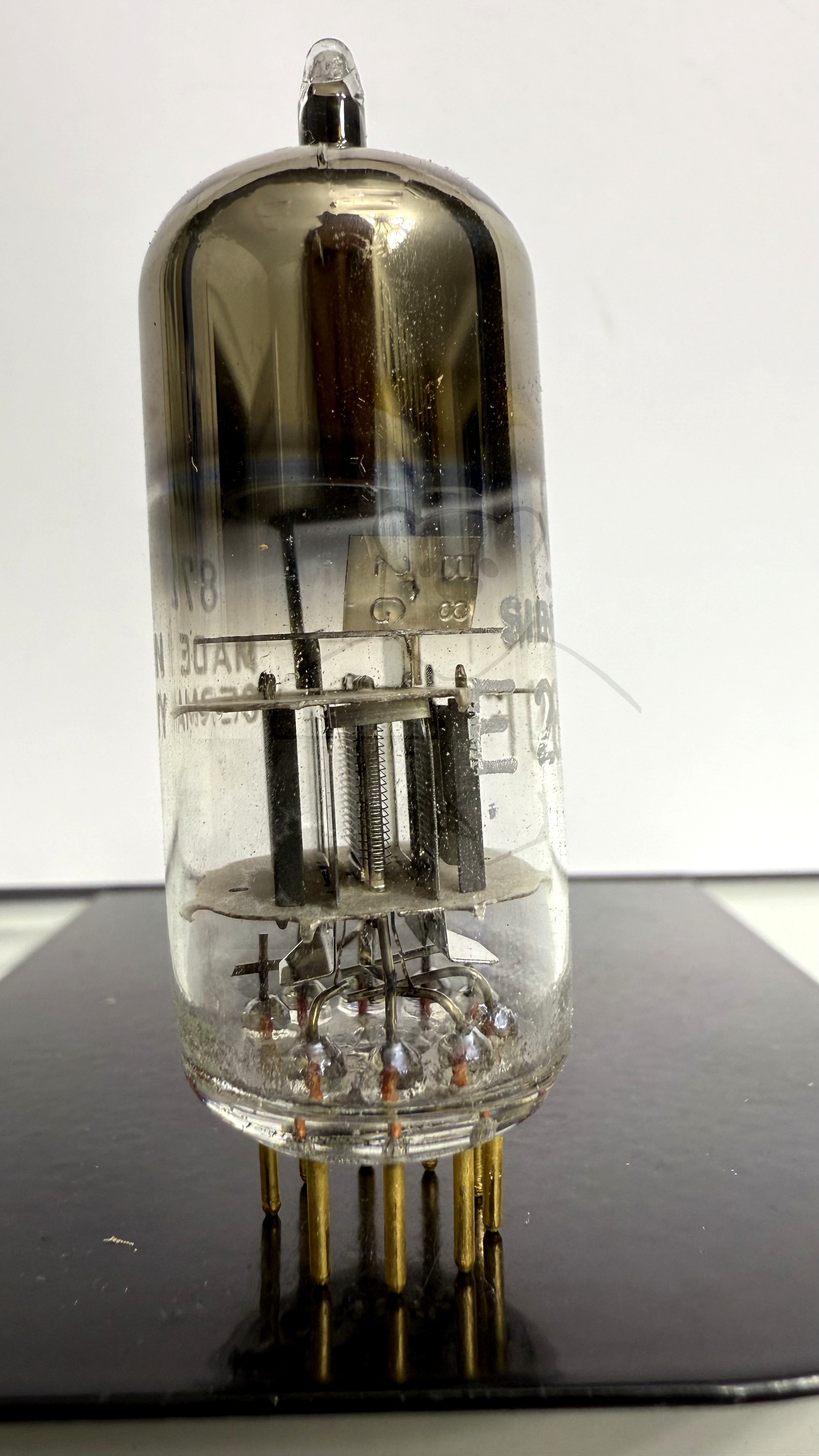

Röhre E280F #2372 Bild 5

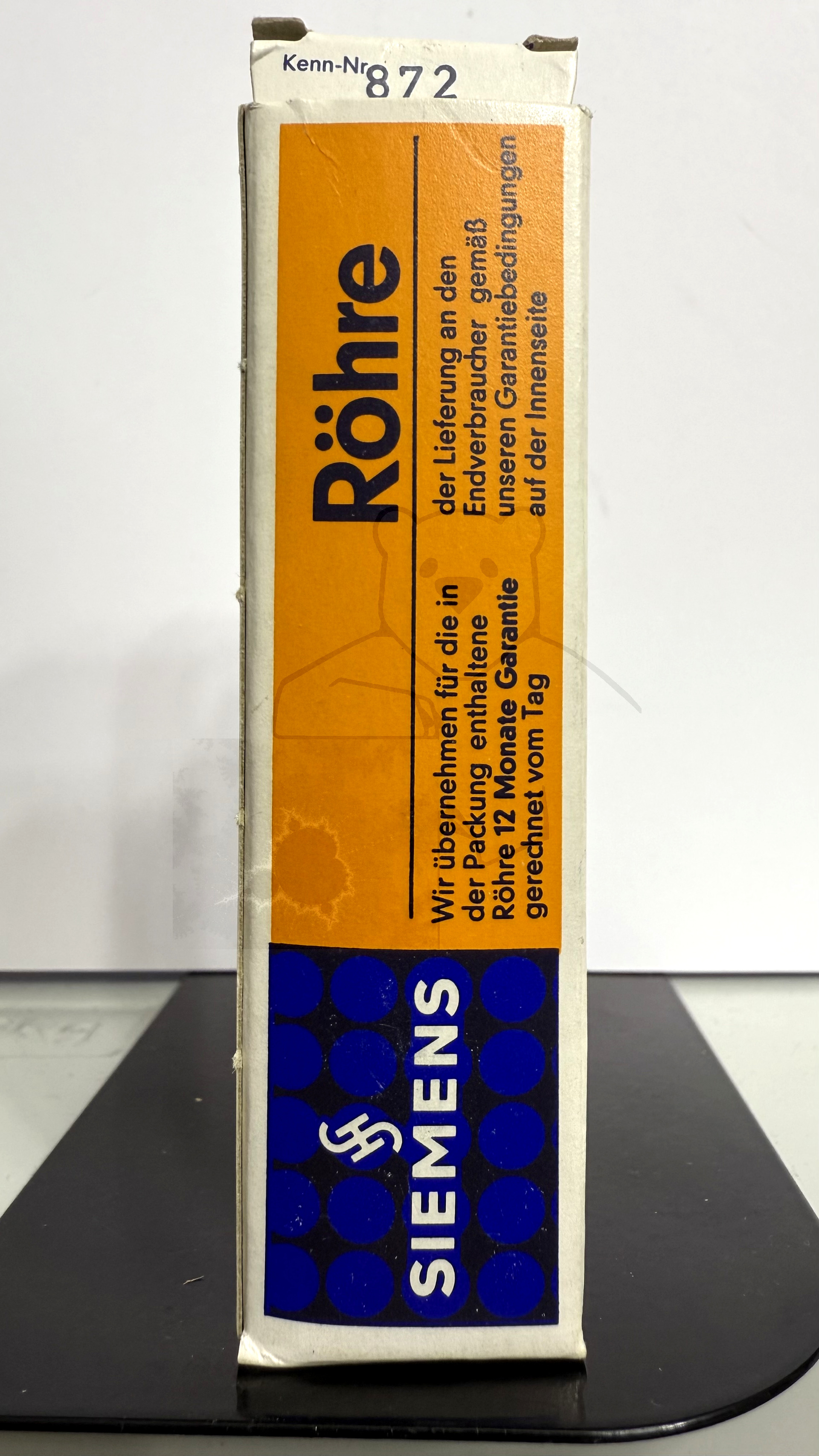

Röhre E280F #2372 Verpackung Bild 1

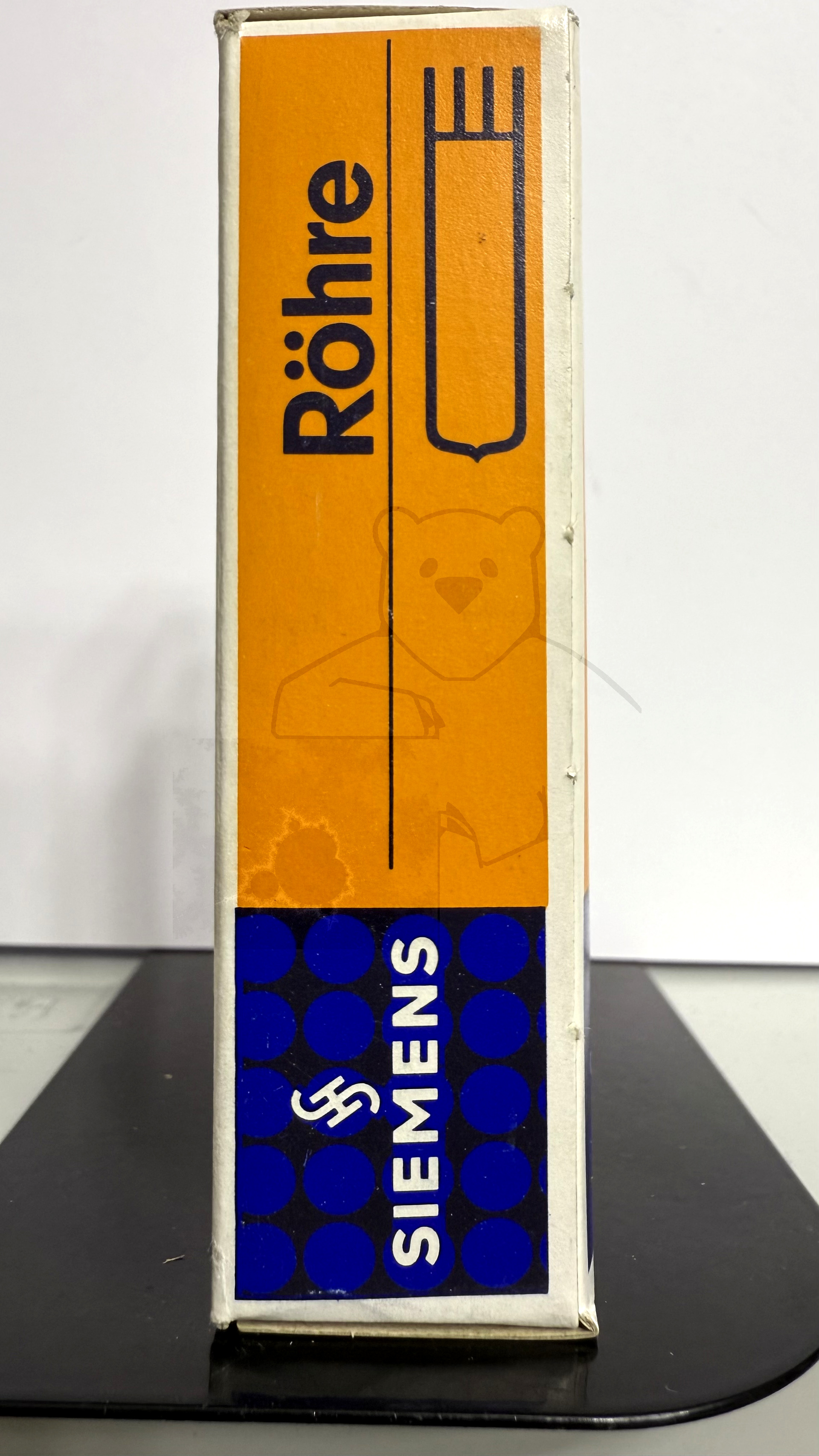

Röhre E280F #2372 Verpackung Bild 2

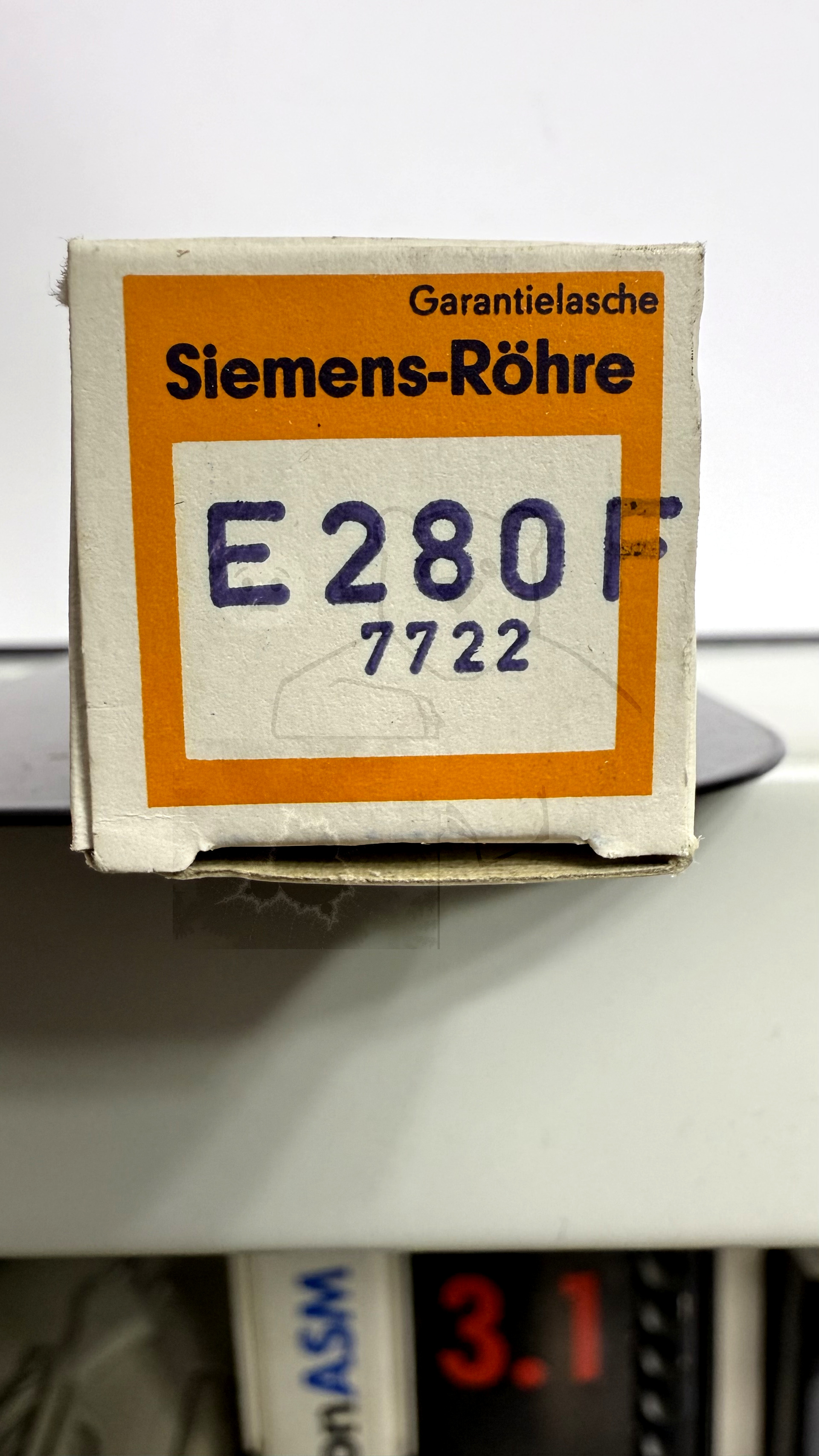

Röhre E280F #2372 Verpackung Bild 3

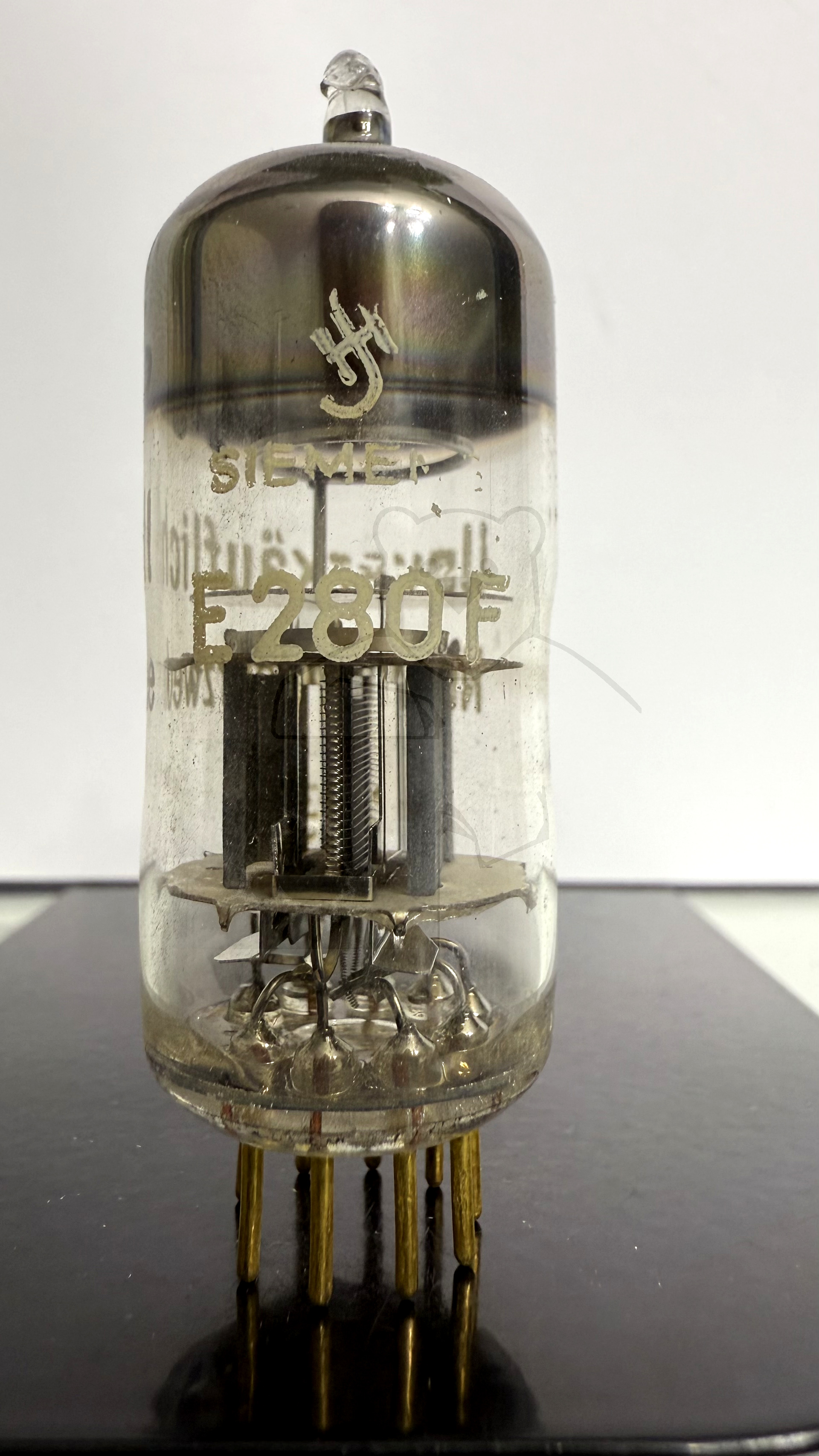

Röhre E280F #1320 Bild 1

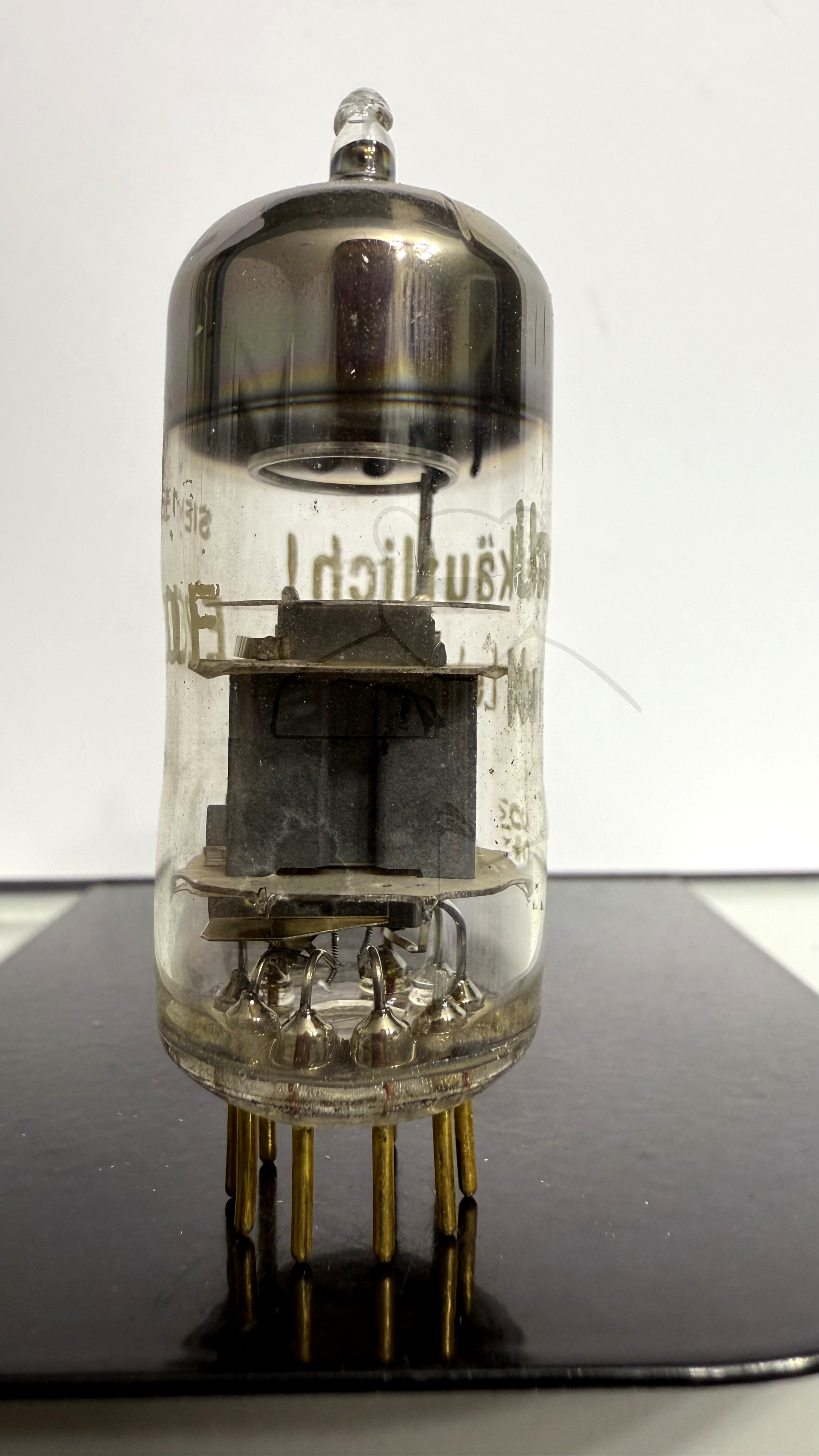

Röhre E280F #1320 Bild 2

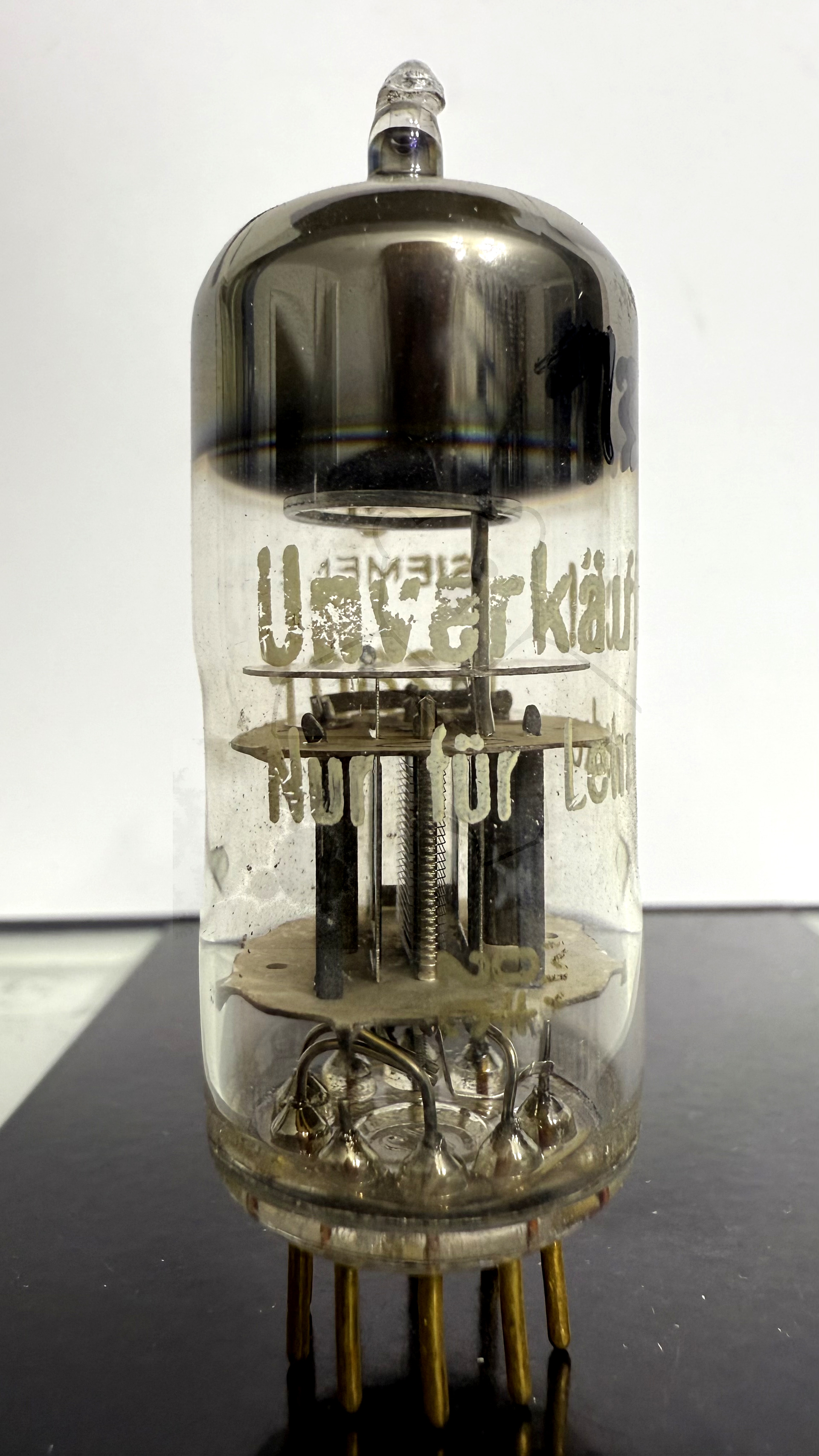

Röhre E280F #1320 Bild 3

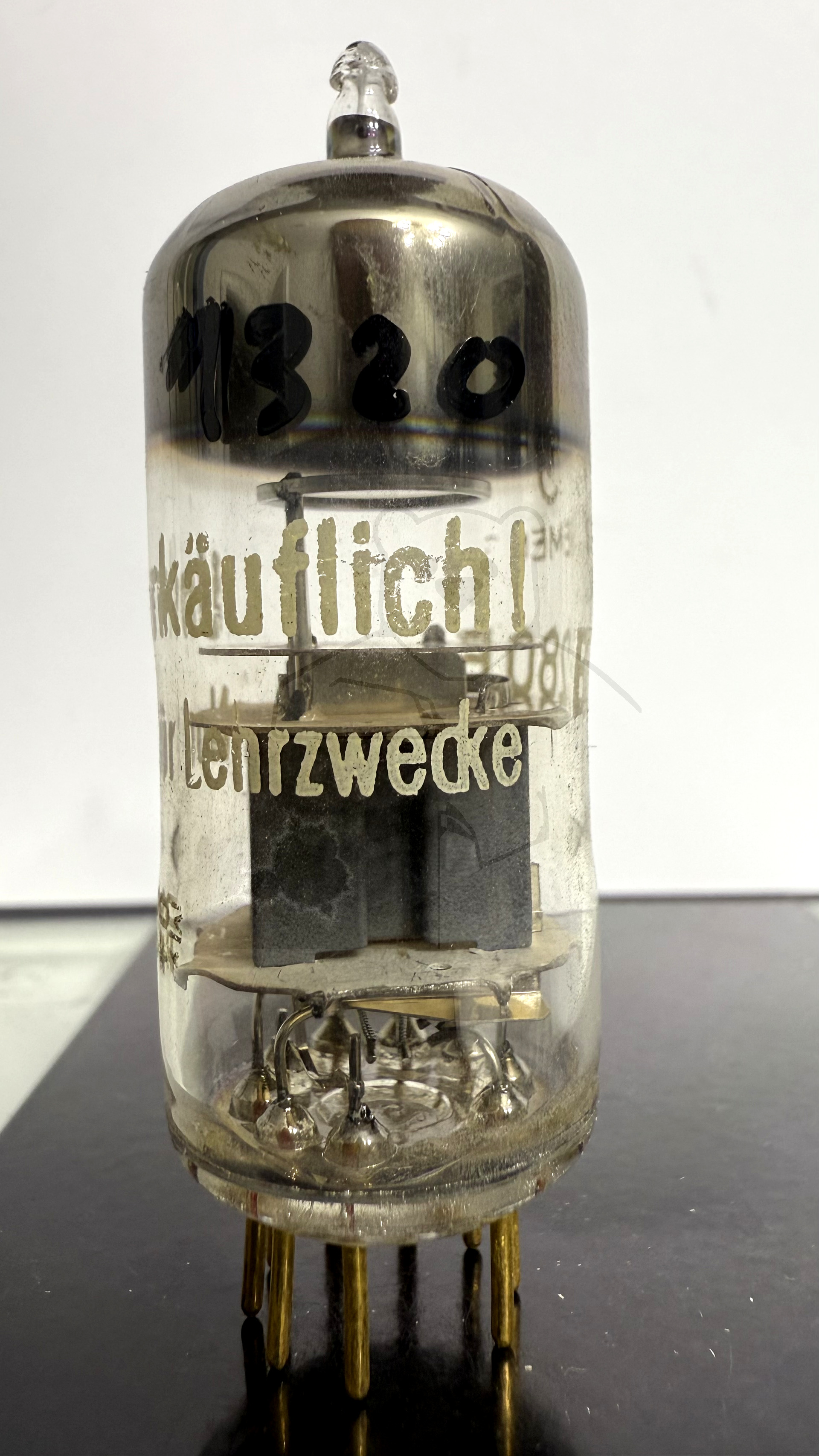

Röhre E280F #1320 Bild 4

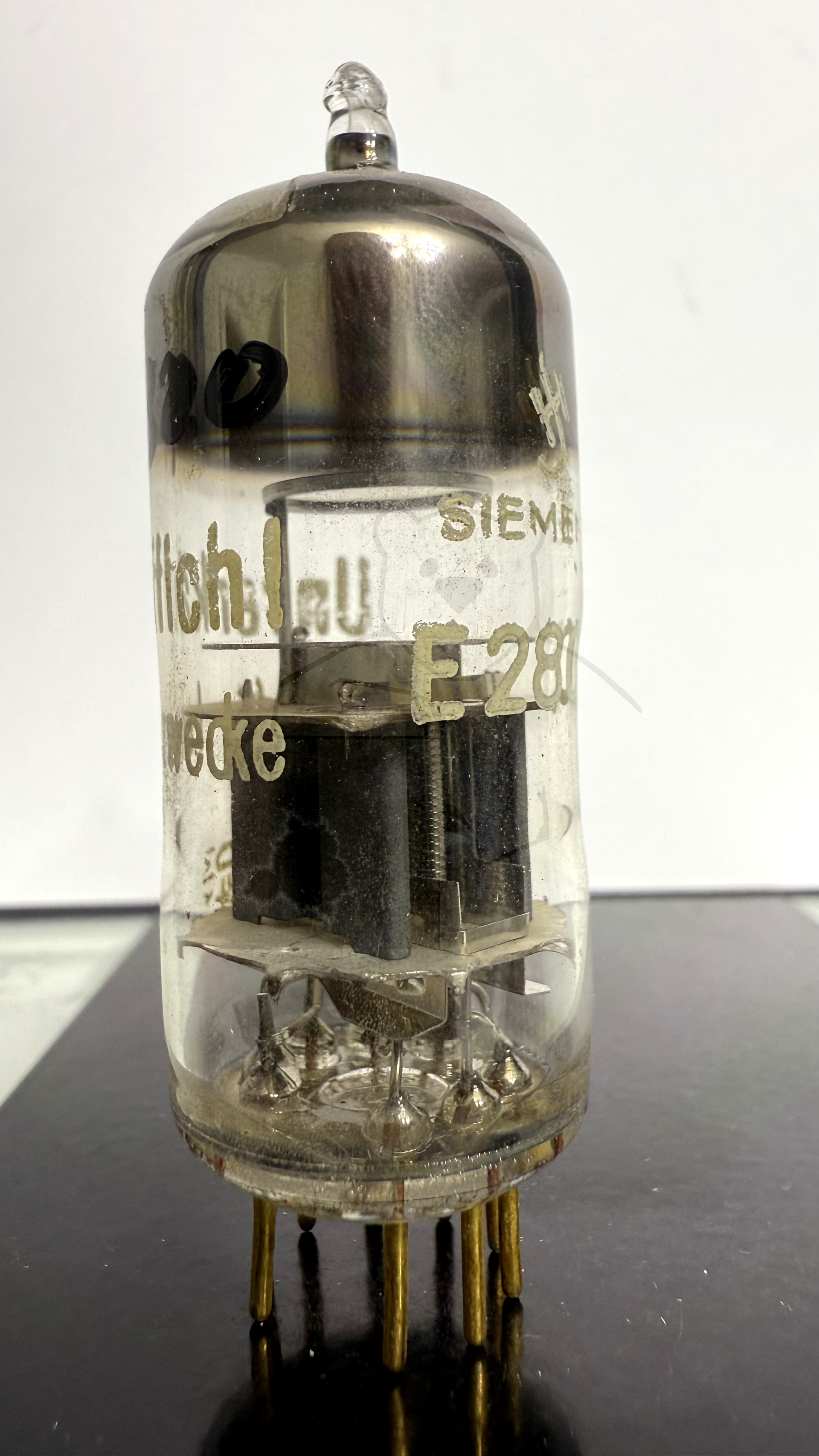

Röhre E280F #1320 Bild 5

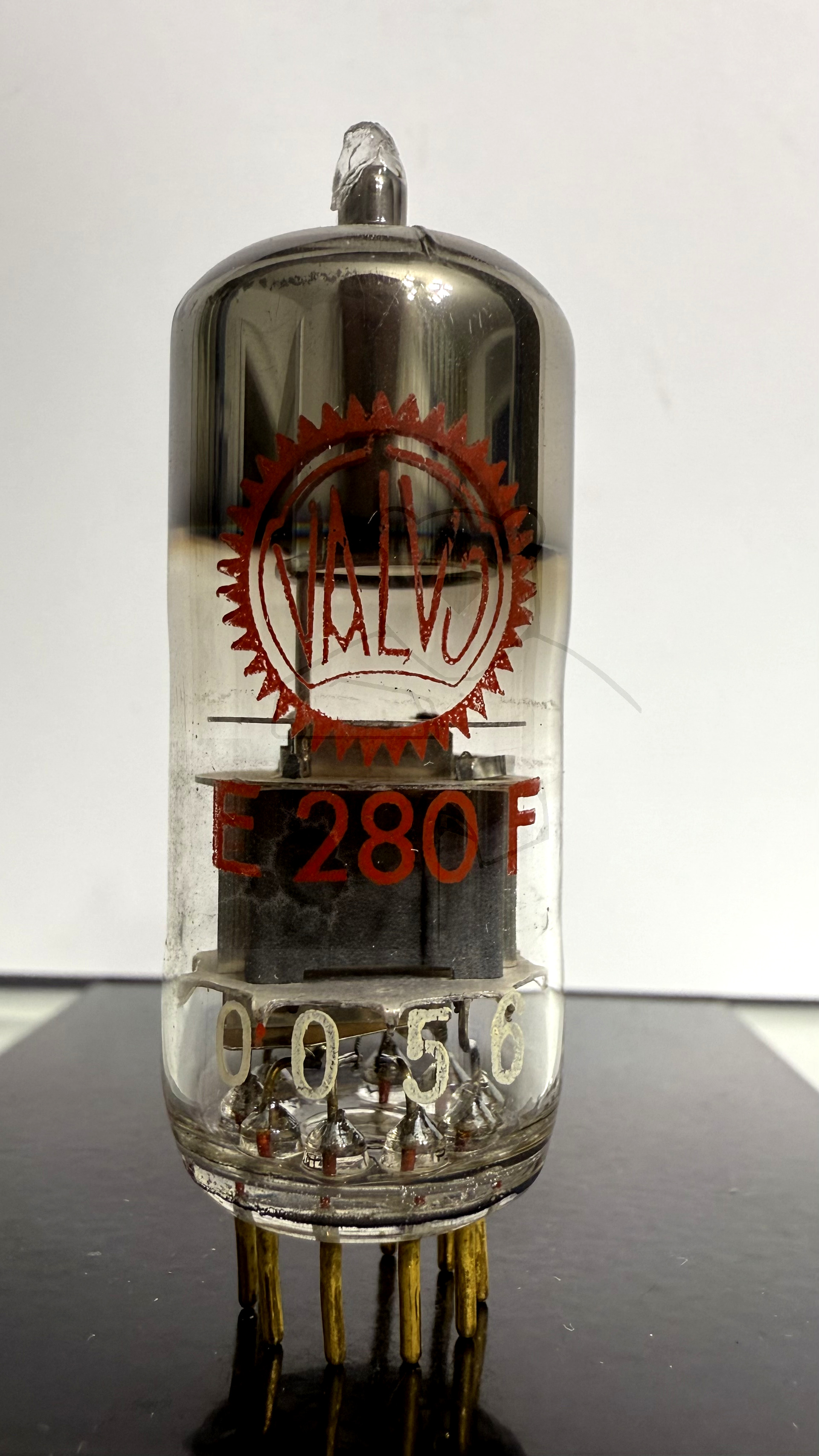

Röhre E280F #1084 Bild 1

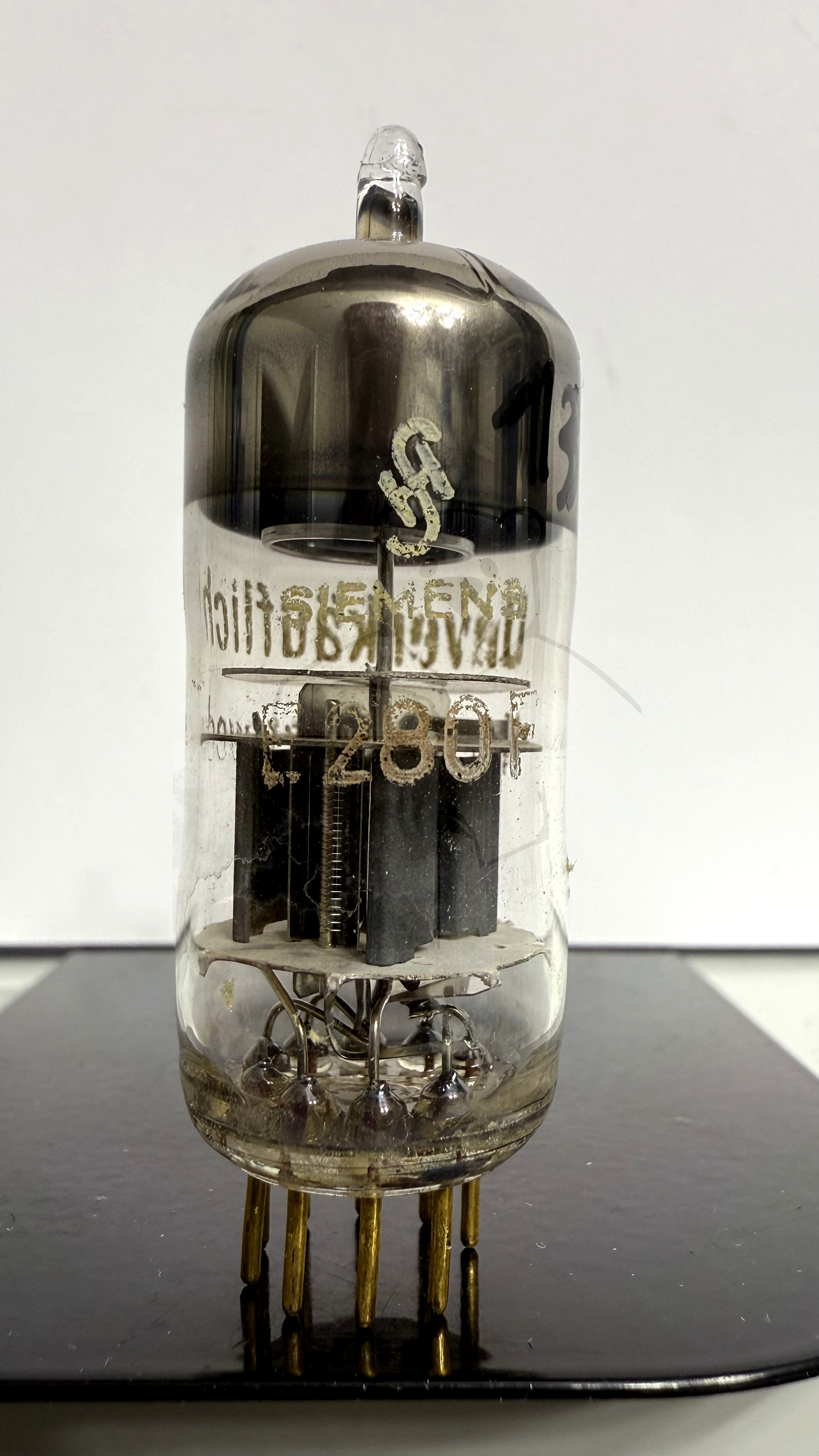

Röhre E280F #1355 Bild 1

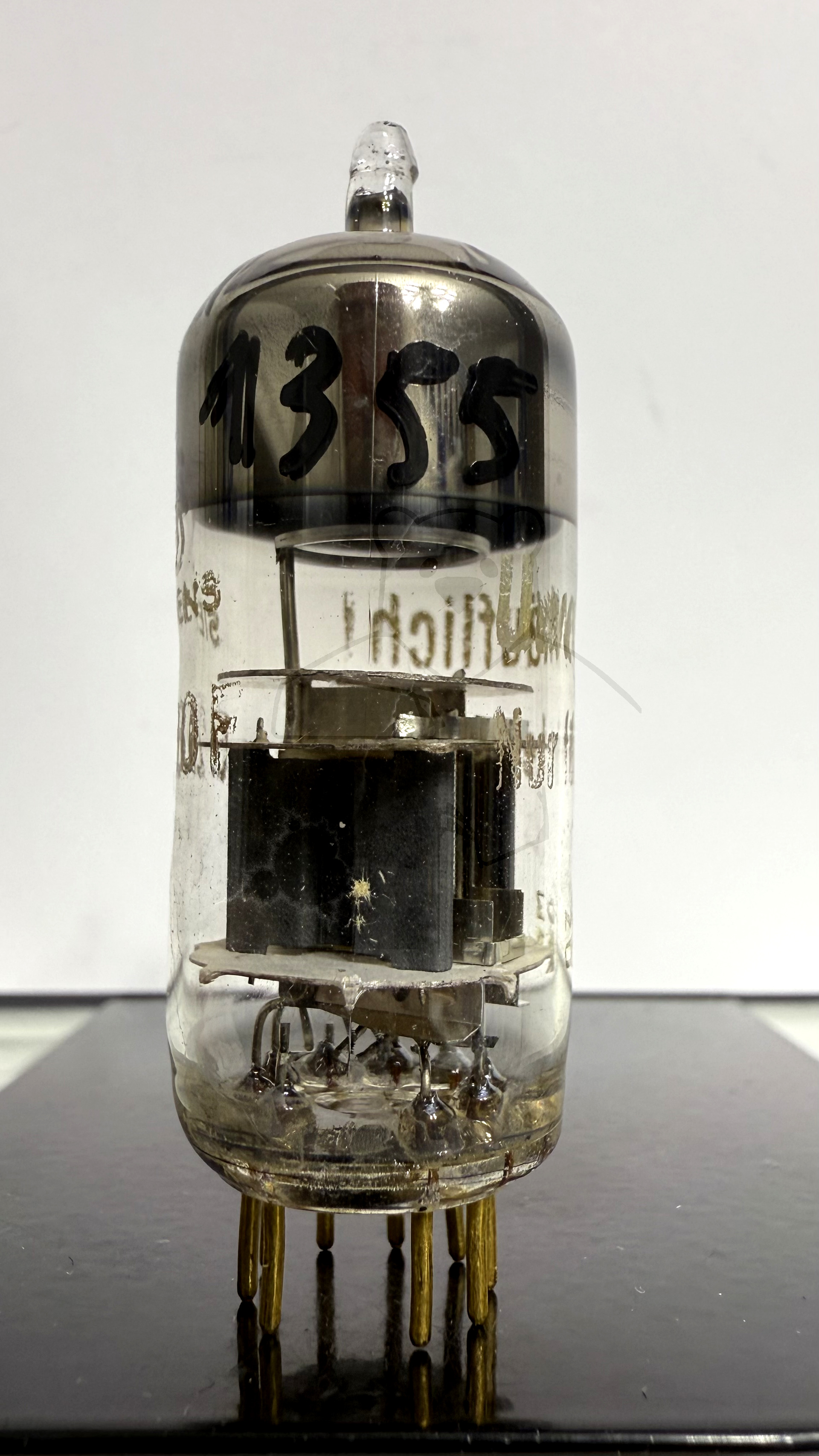

Röhre E280F #1355 Bild 2

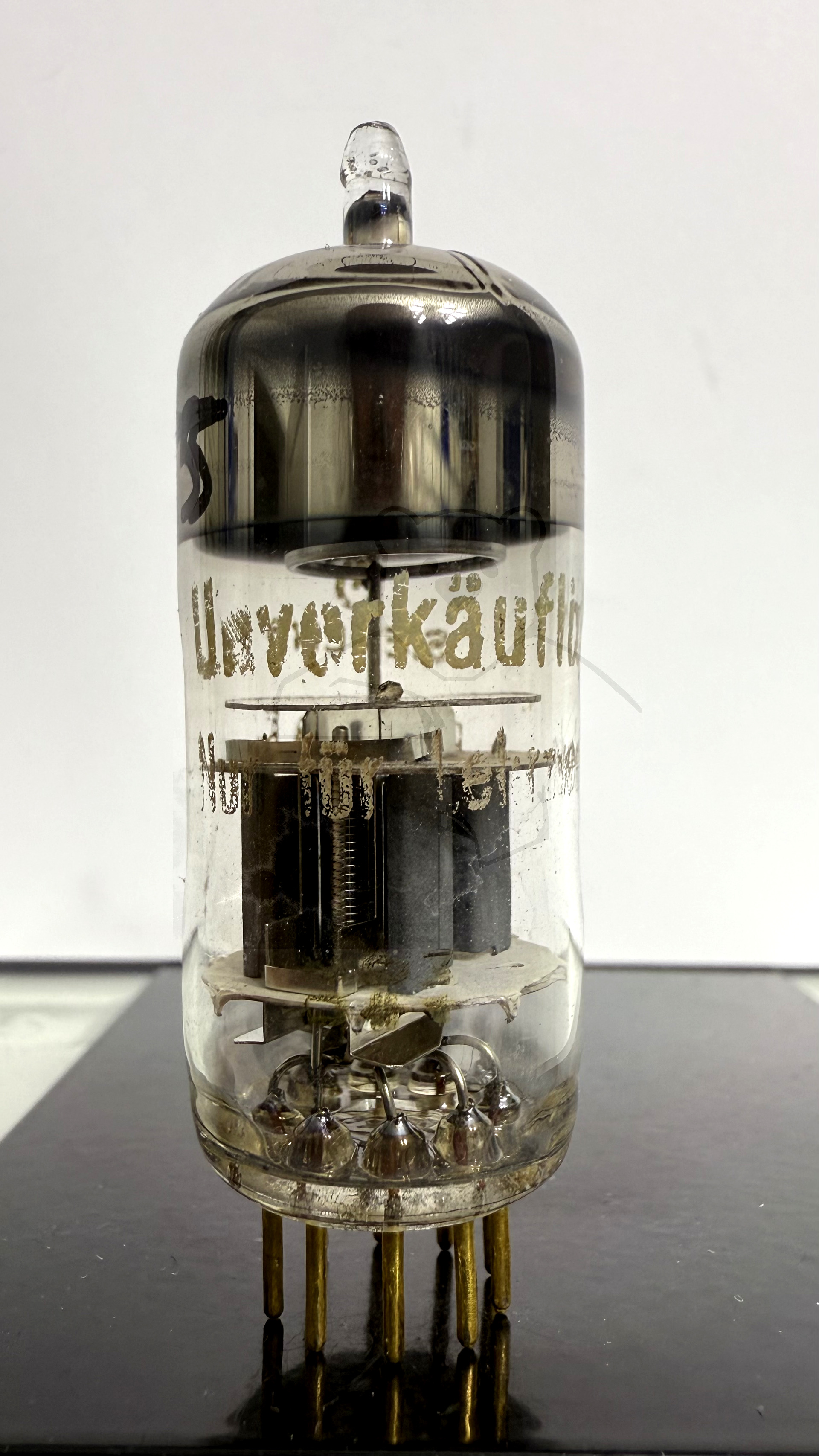

Röhre E280F #1355 Bild 3

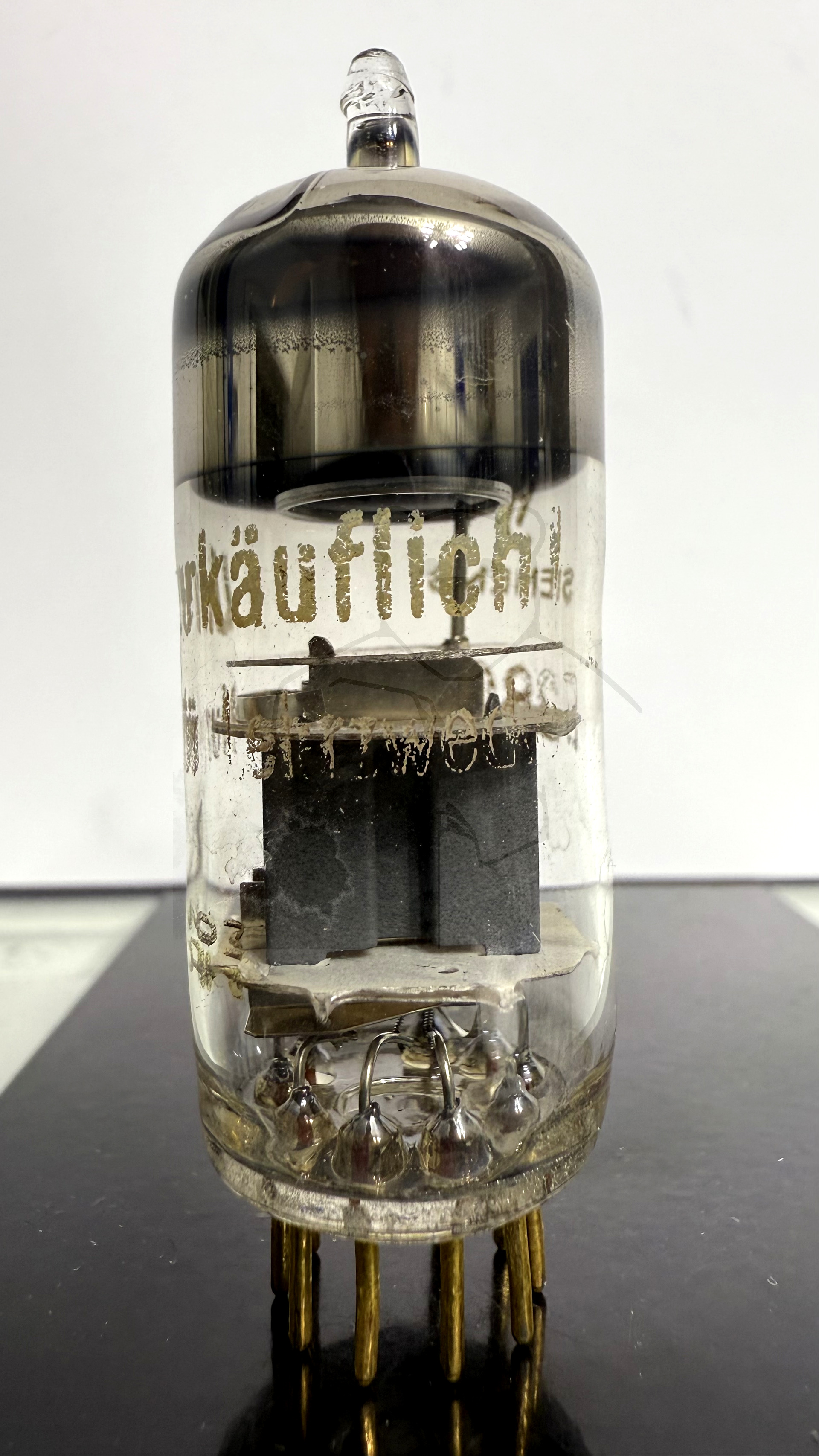

Röhre E280F #1355 Bild 4

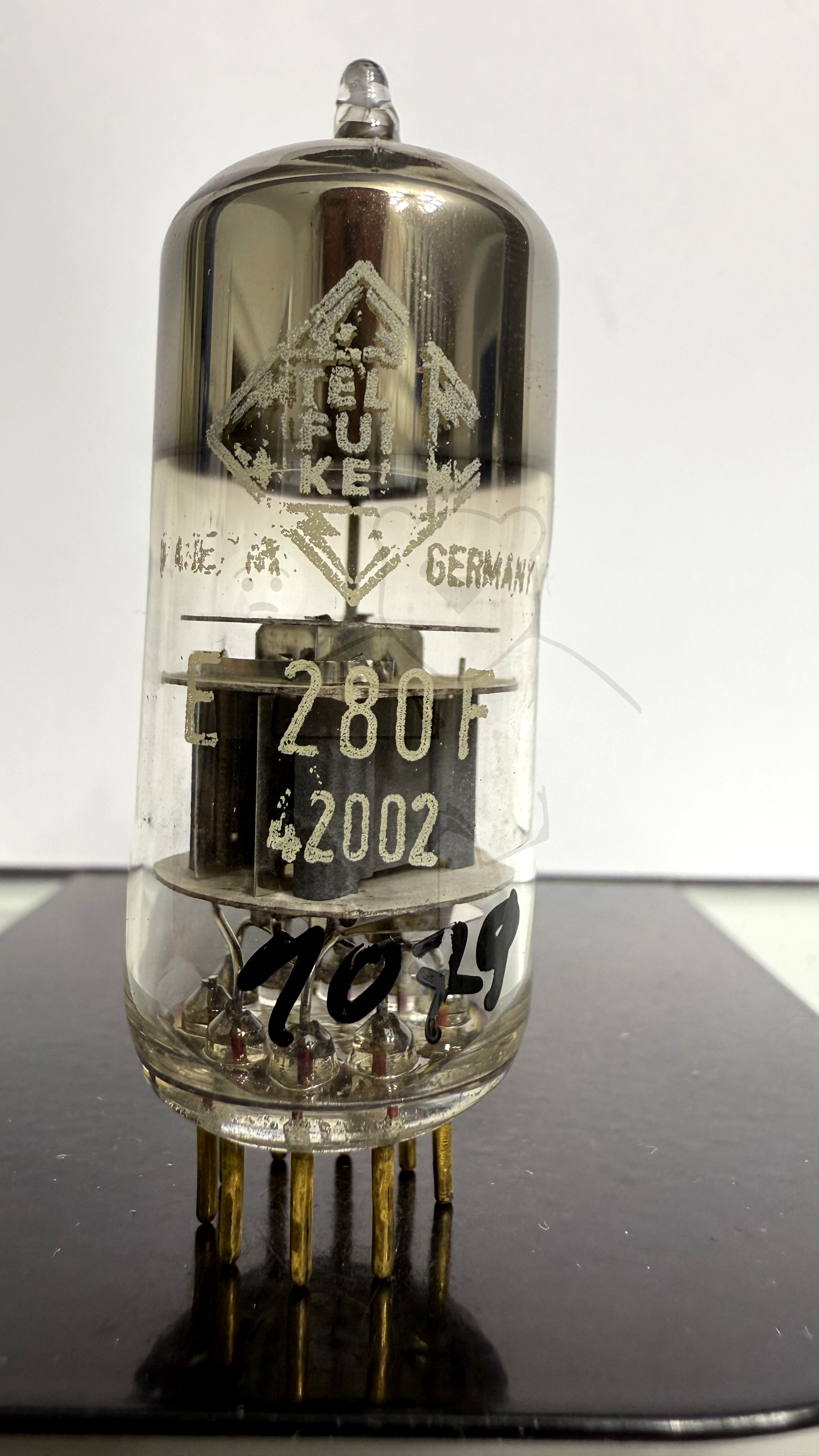

Röhre E280F #1079 Bild 1

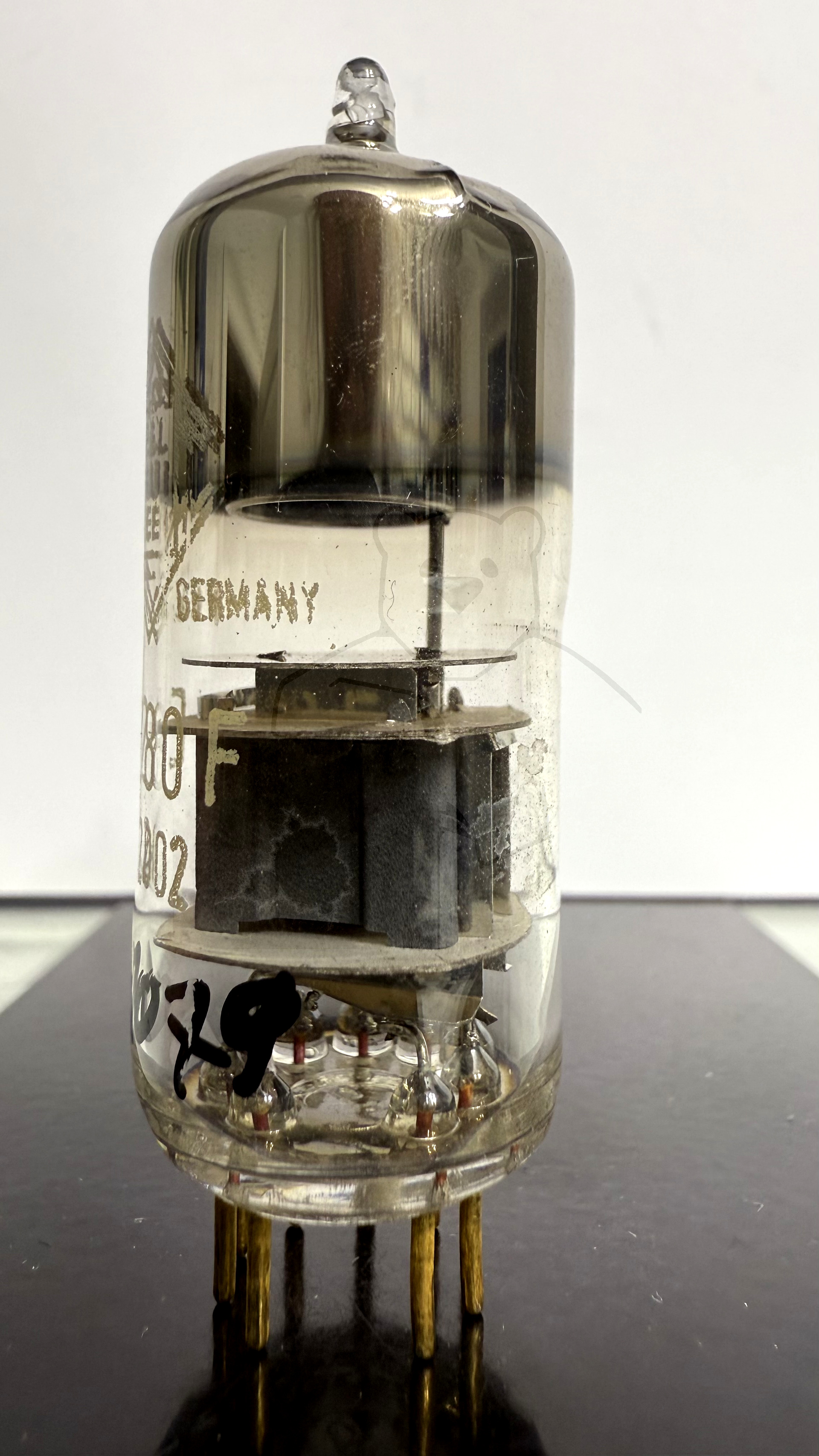

Röhre E280F #1079 Bild 2

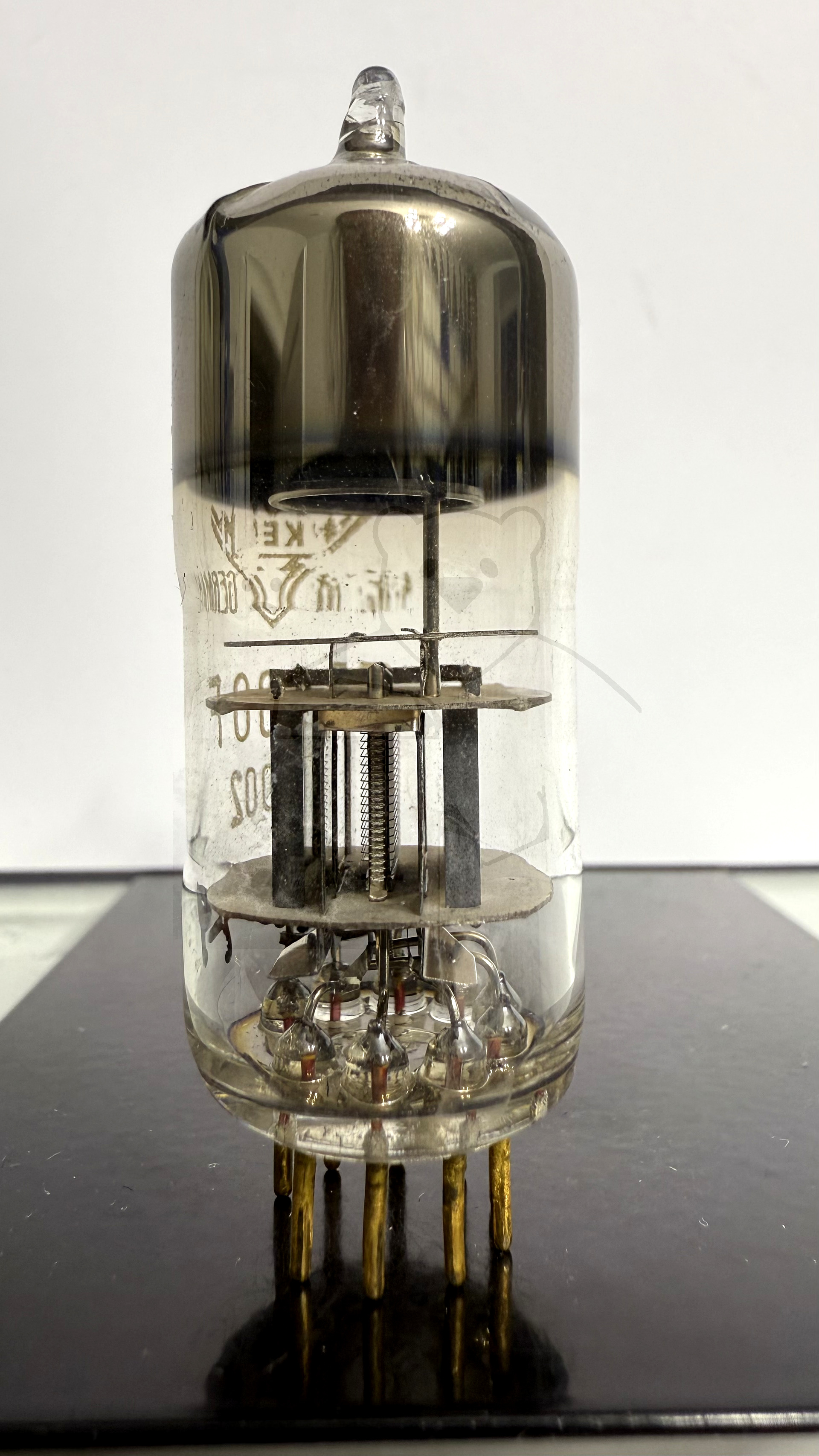

Röhre E280F #1079 Bild 3

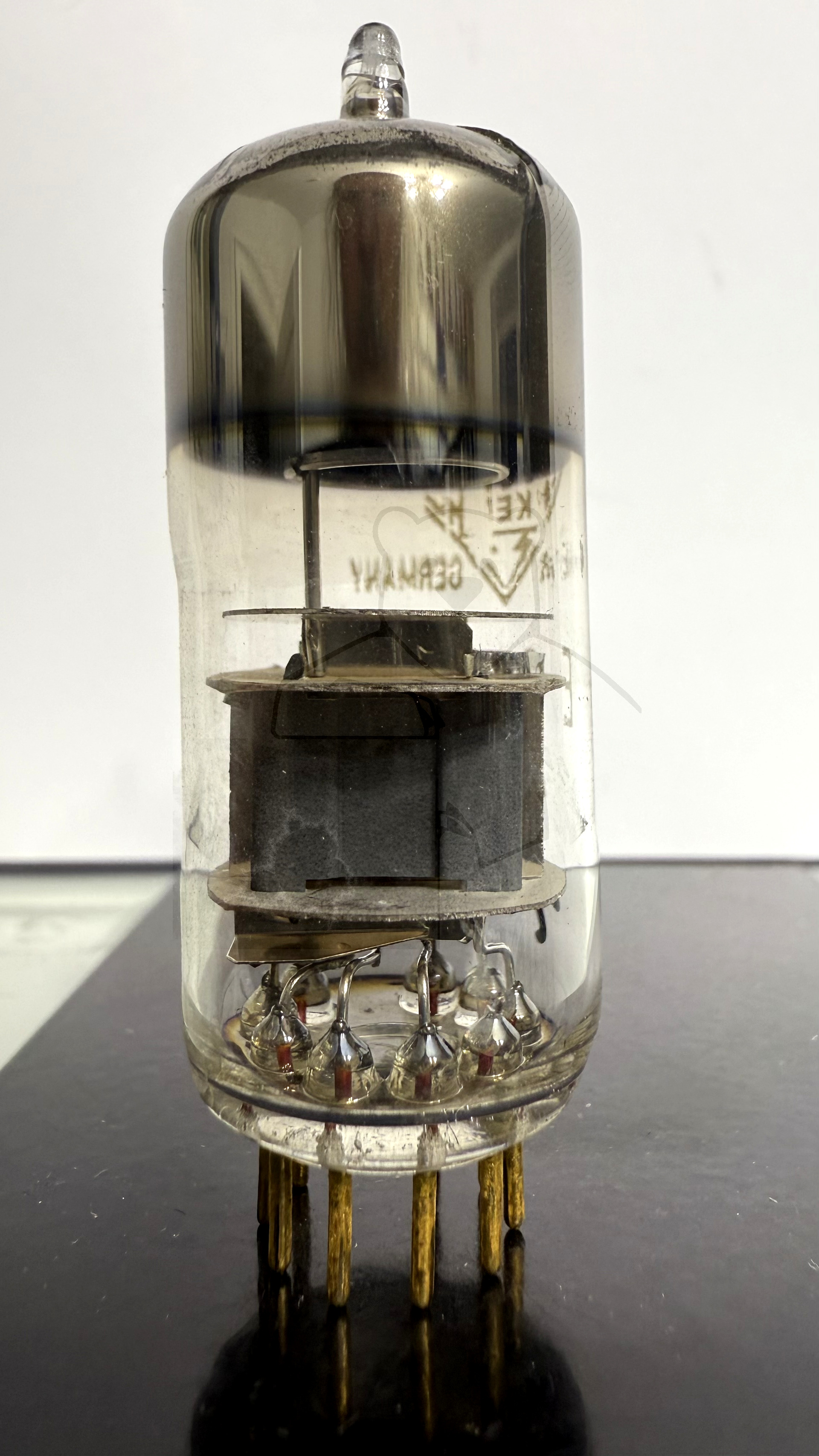

Röhre E280F #1079 Bild 4

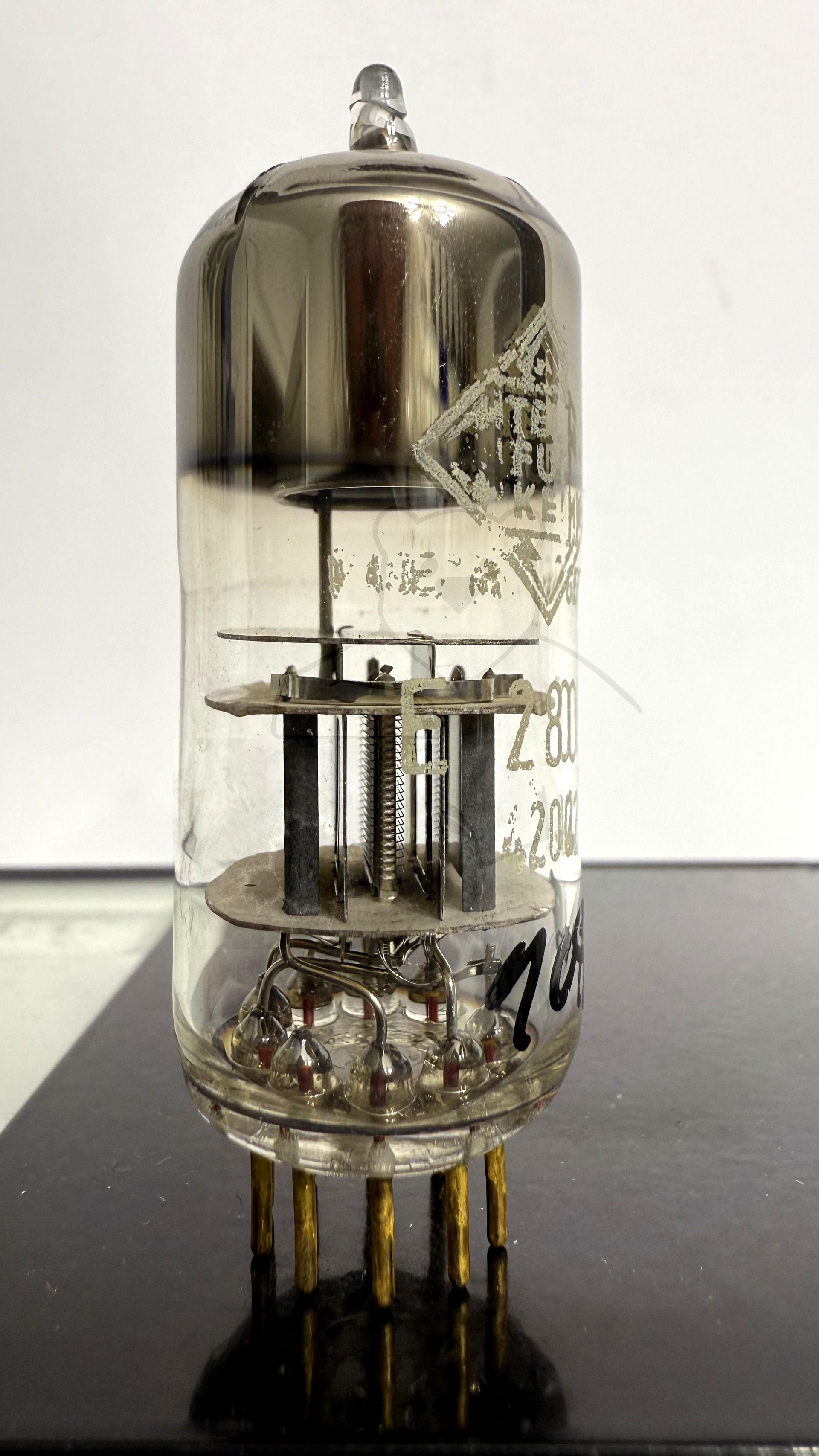

Röhre E280F #1079 Bild 5

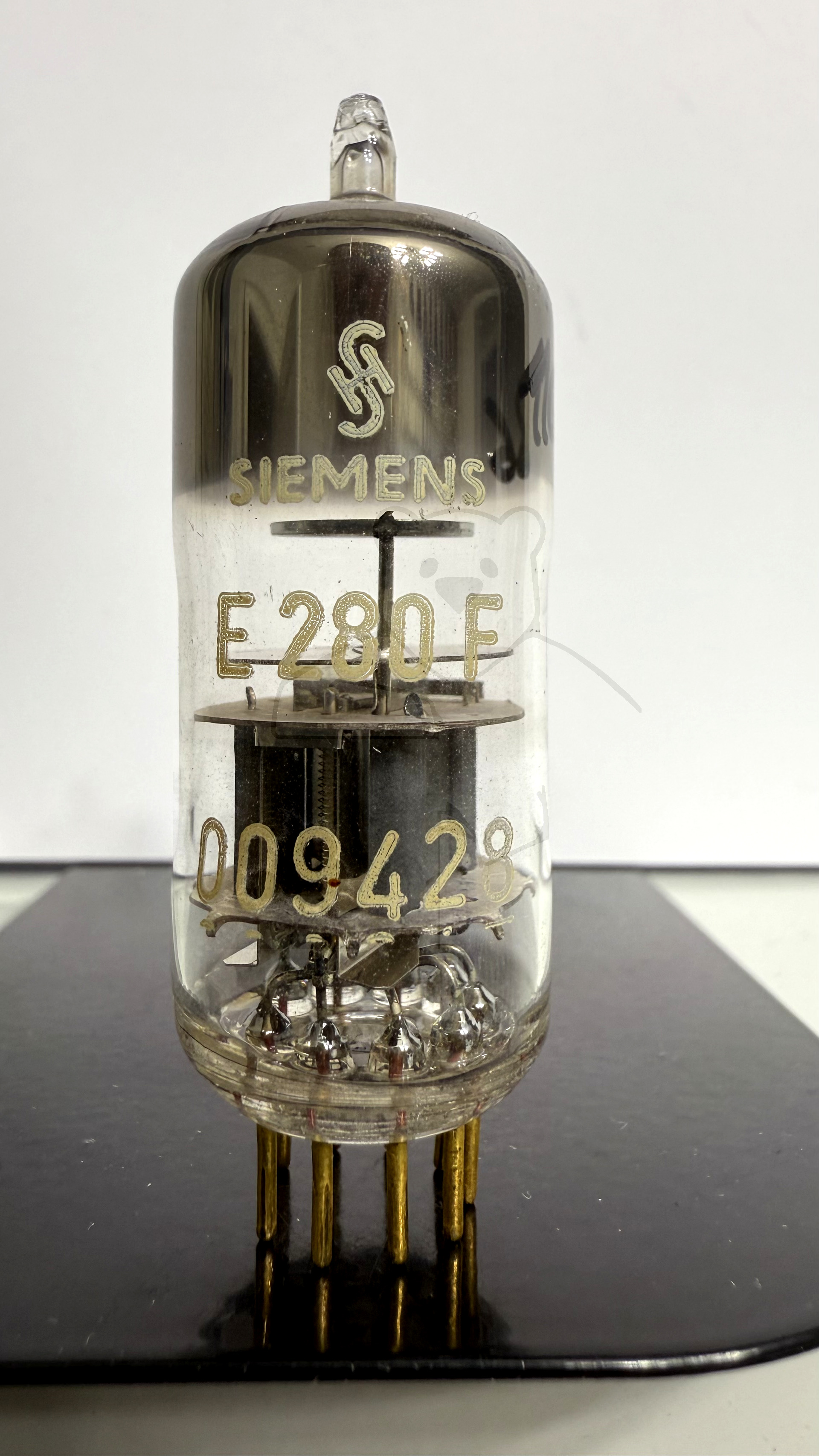

Röhre E280F #1086 Bild 1

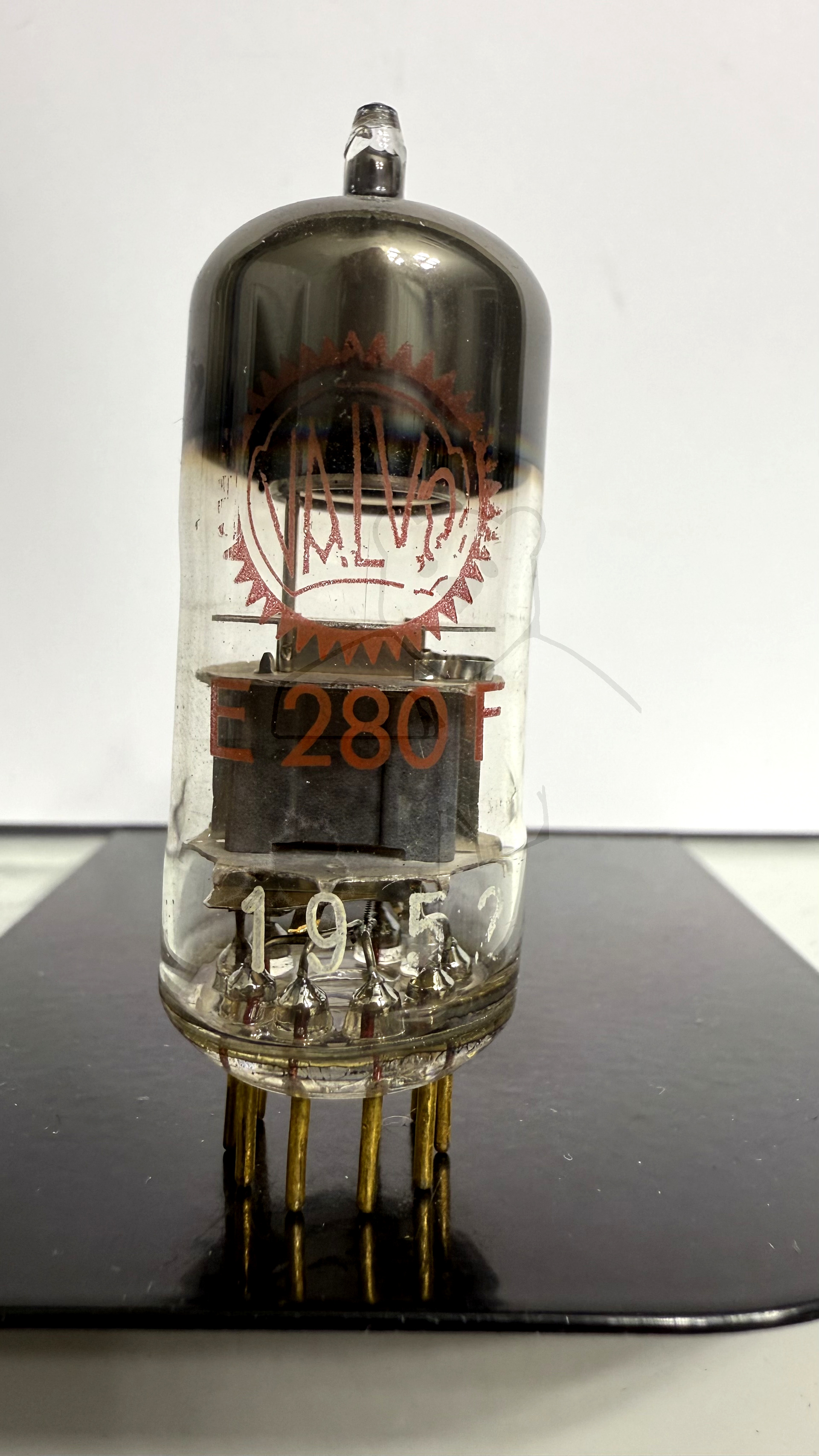

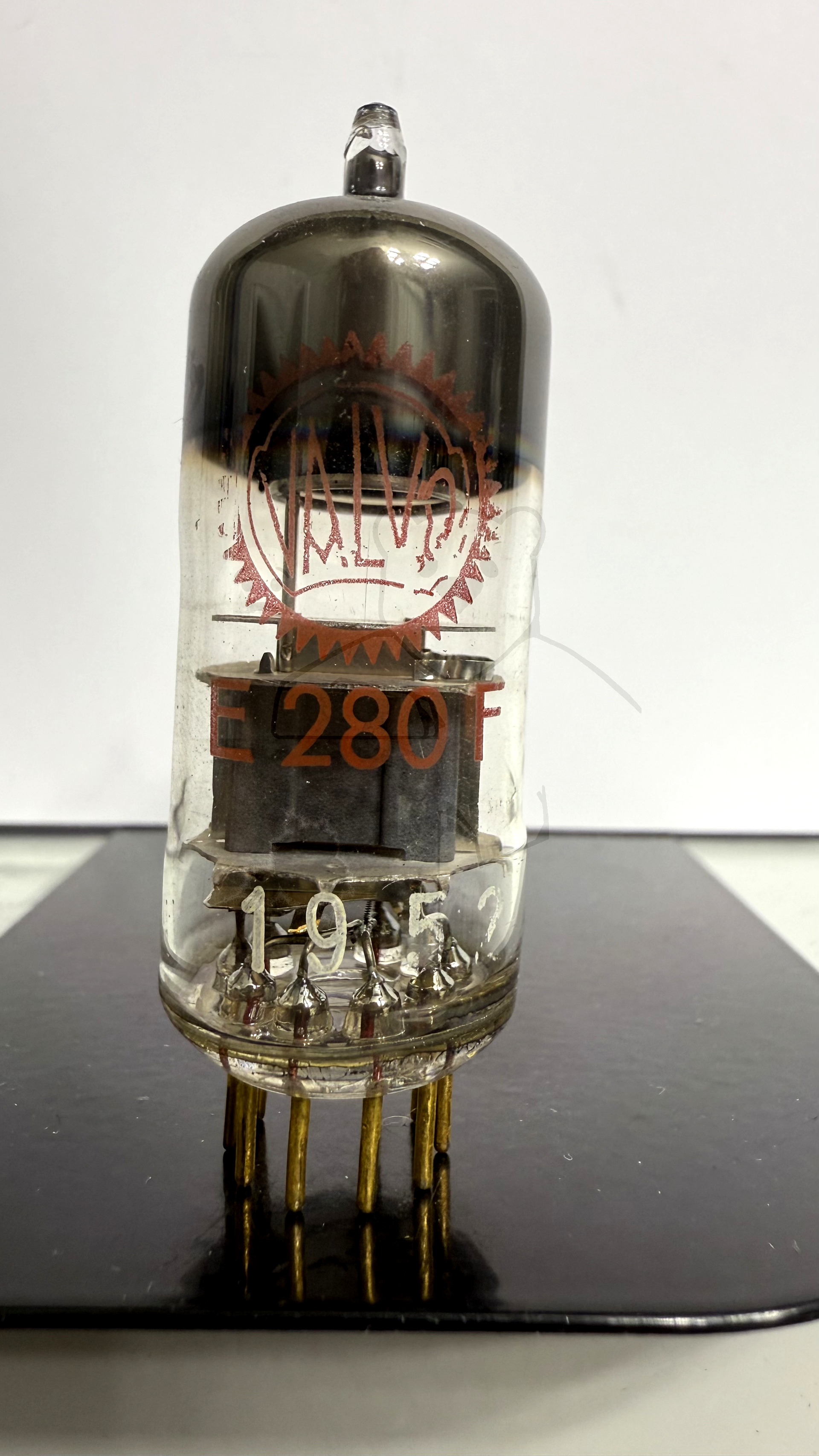

Röhre E280F #1090 Bild 1

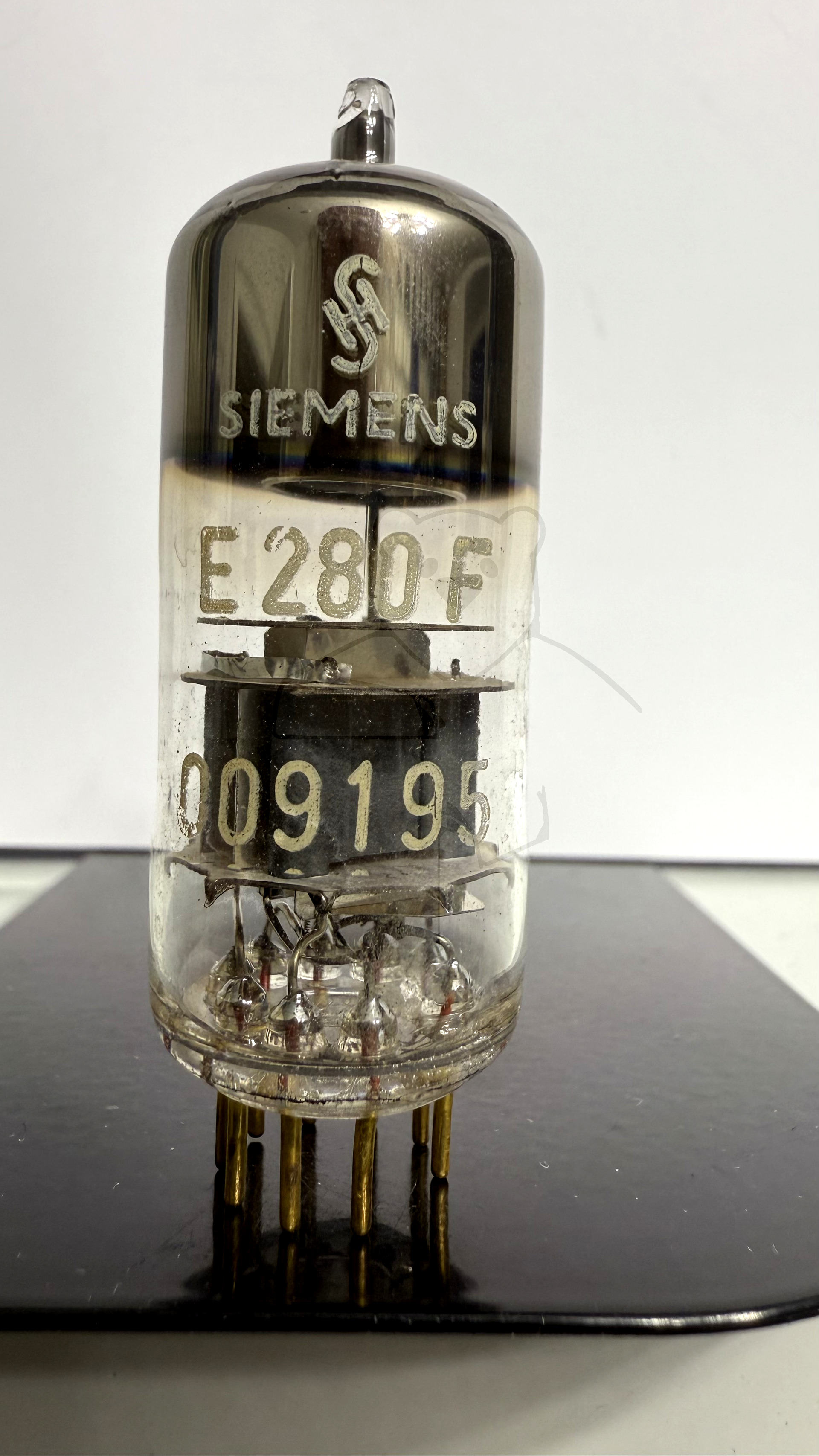

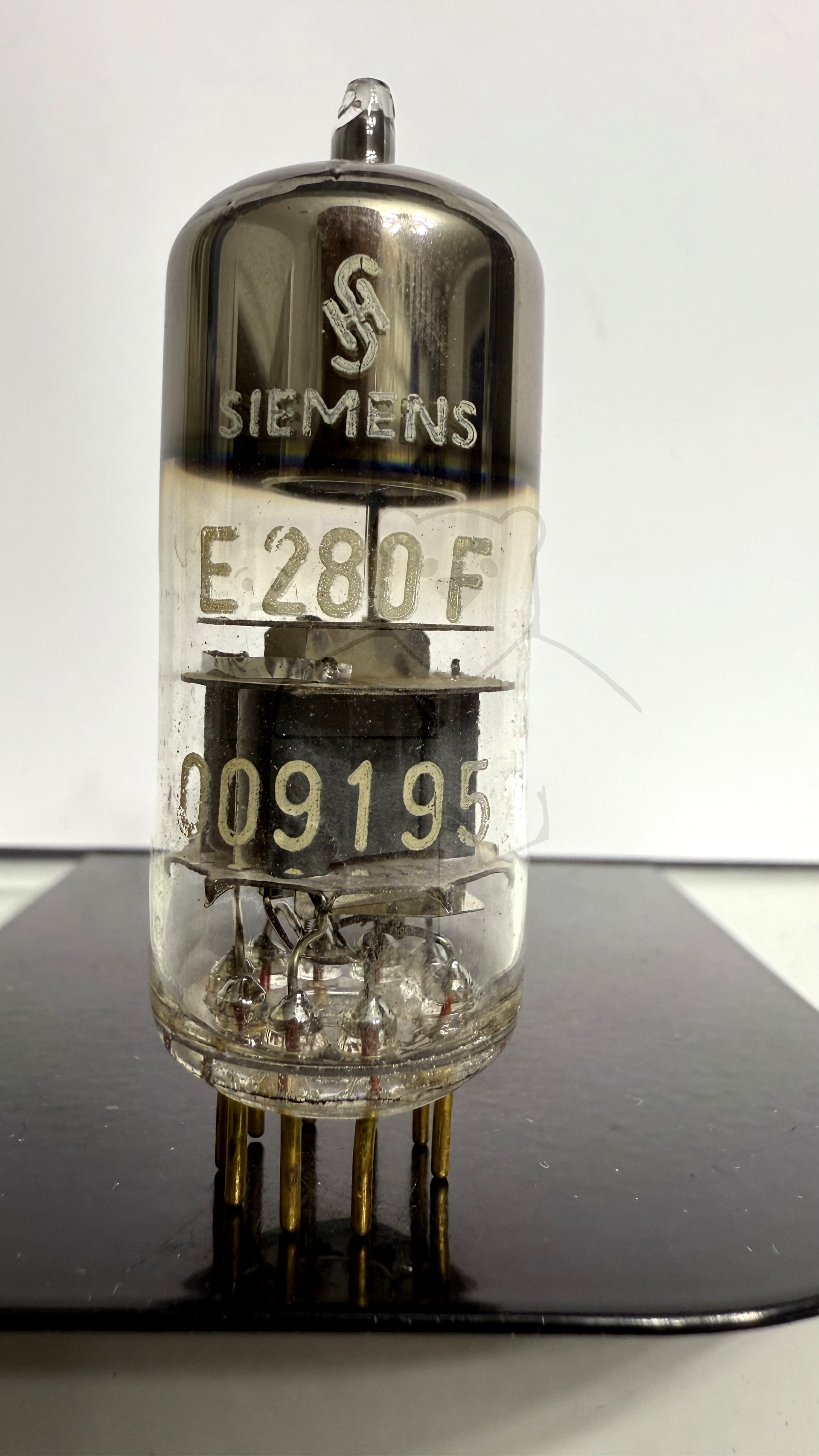

Röhre E280F #1318 Bild 1

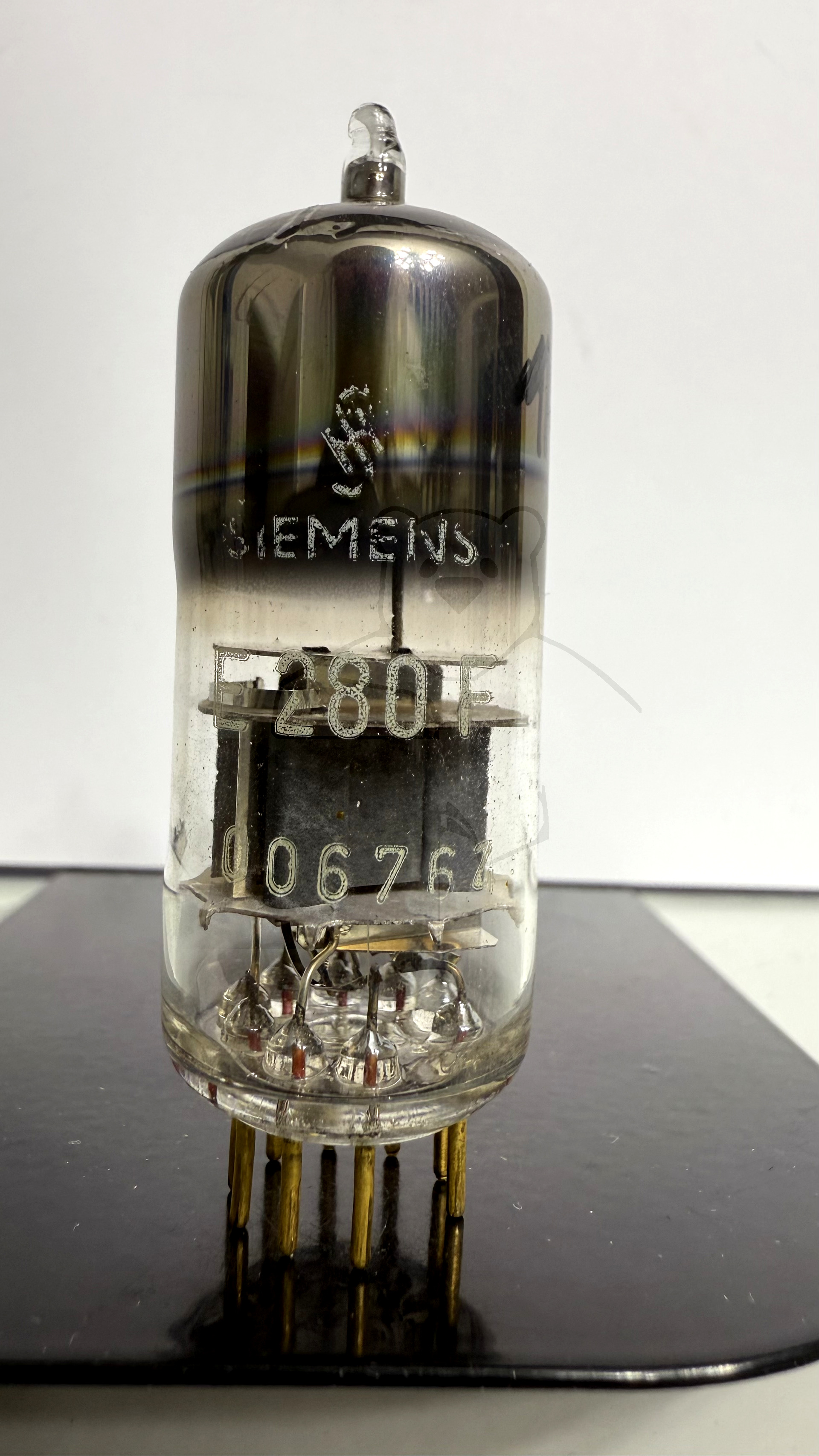

Röhre E280F #1319 Bild 1

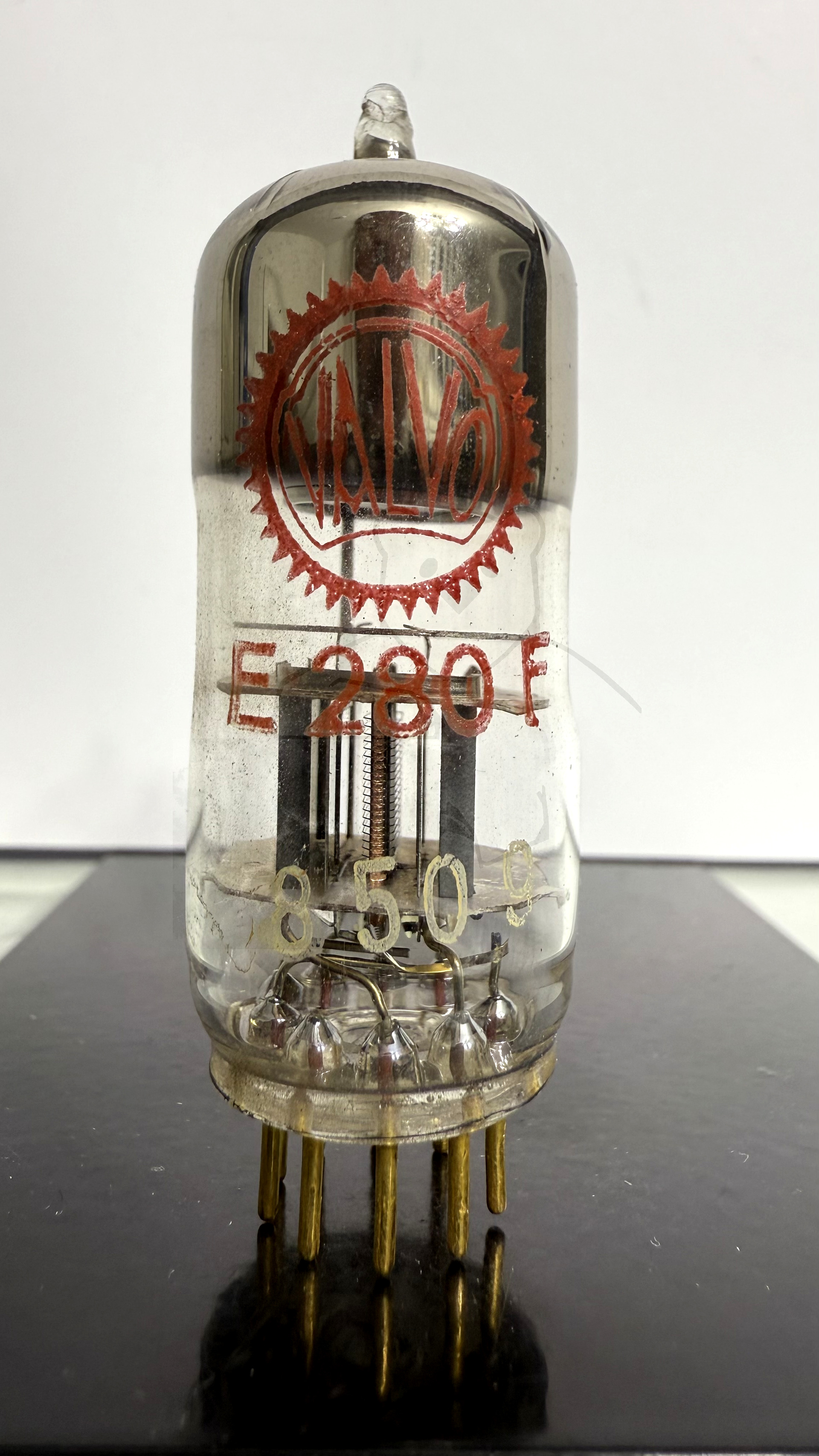

Röhre E280F #1324 Bild 1

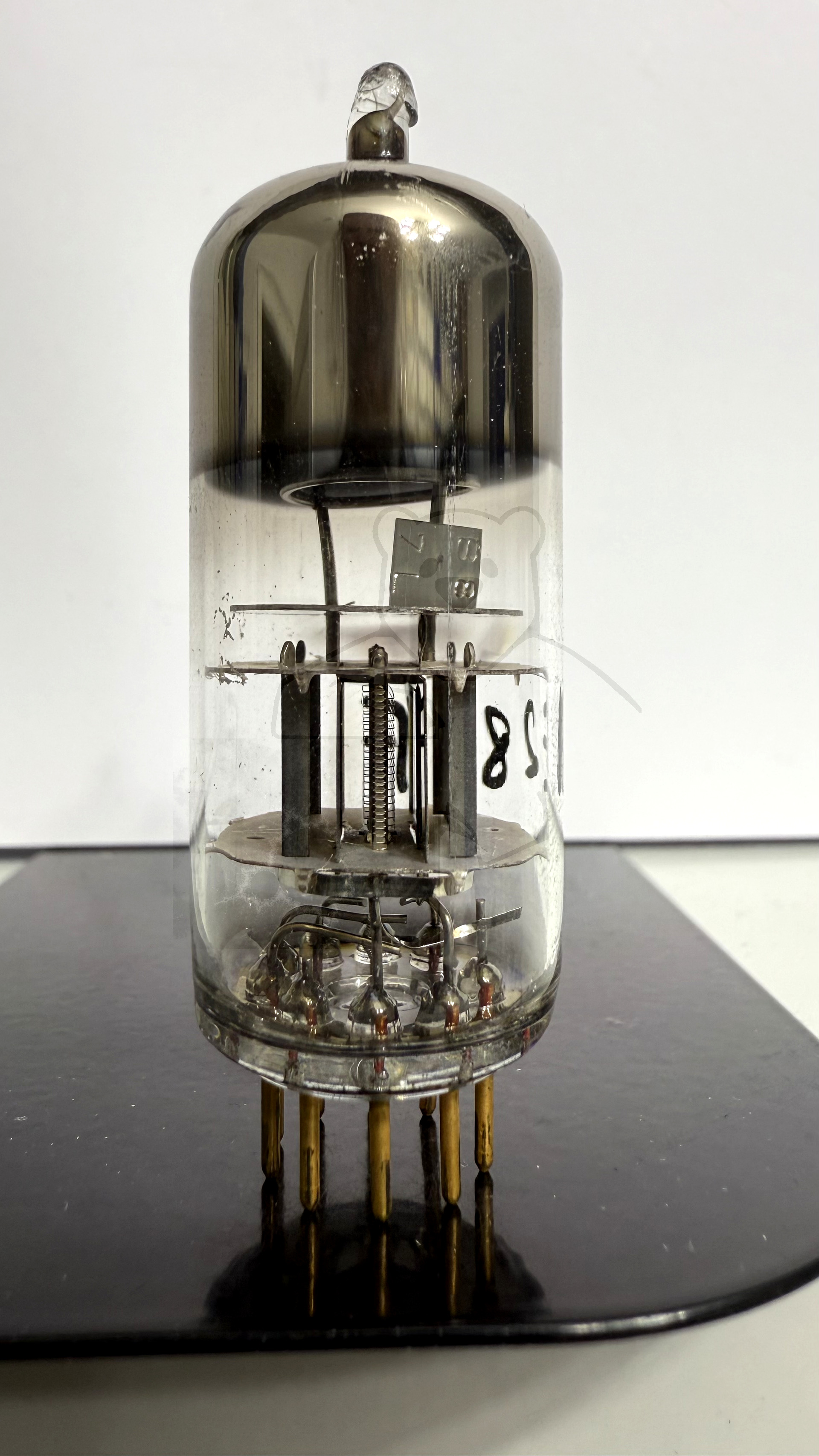

Röhre E280F #1393 Bild 1

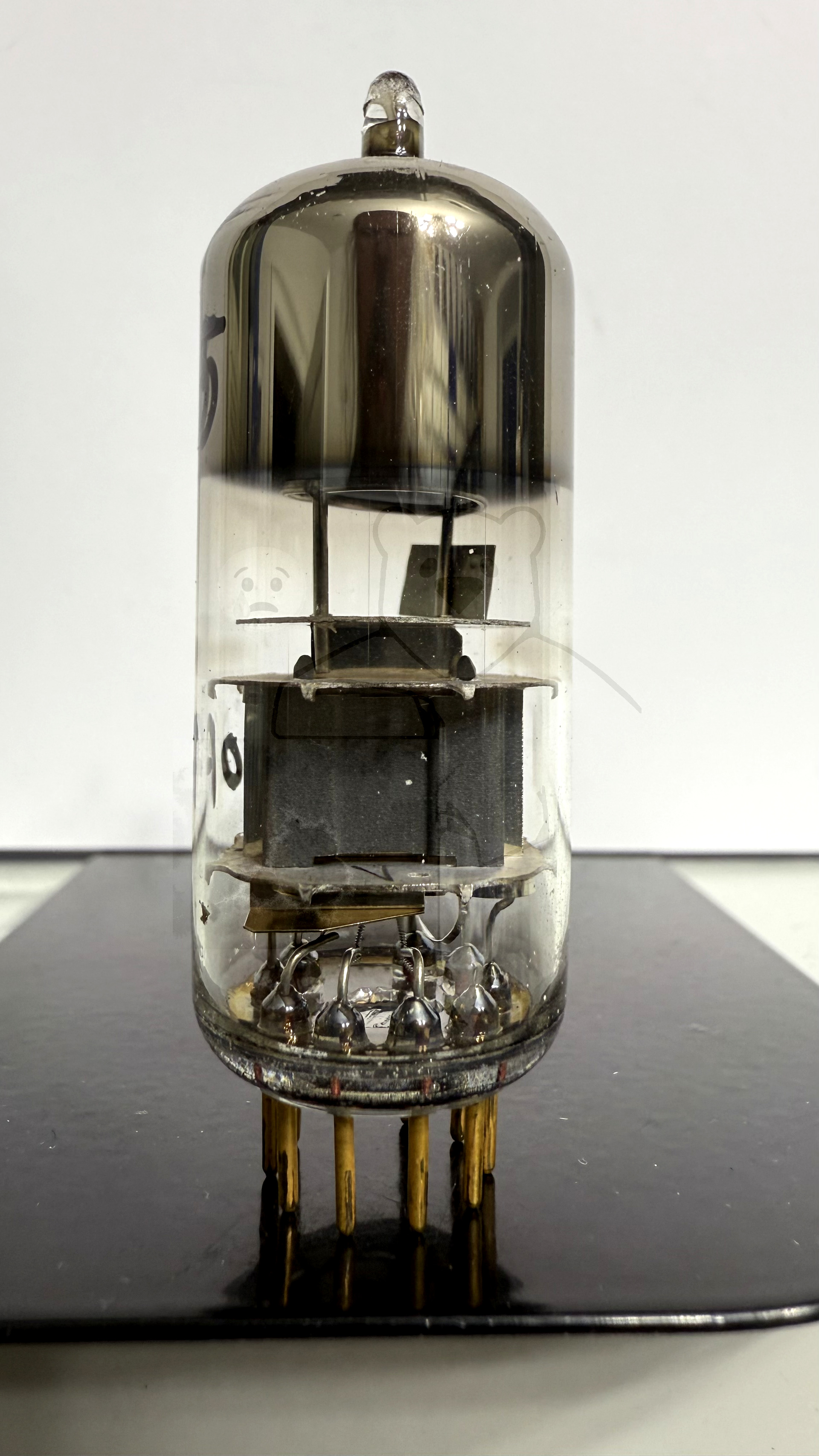

Röhre E280F #1395 Bild 1

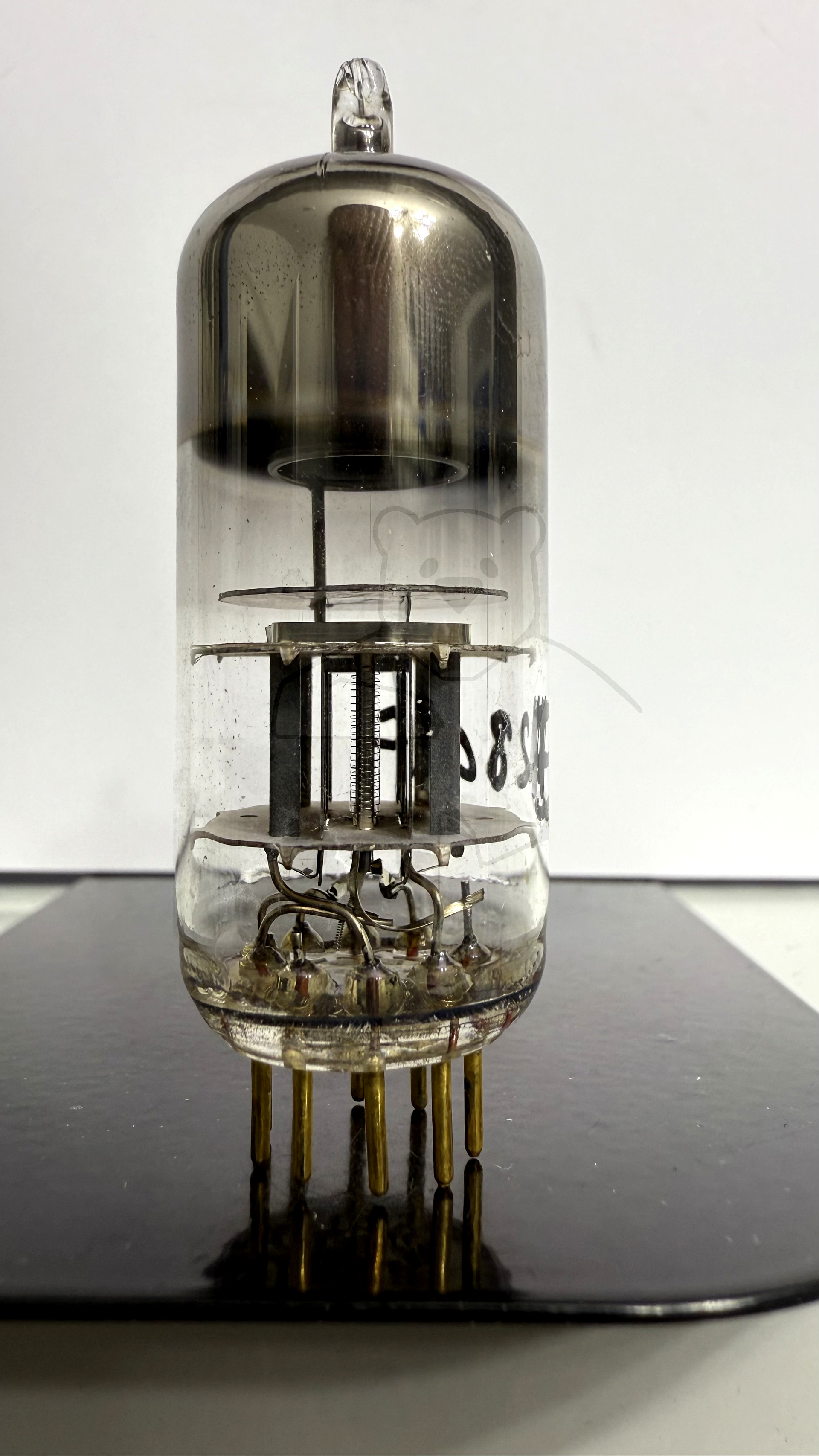

Röhre E280F #1396 Bild 1

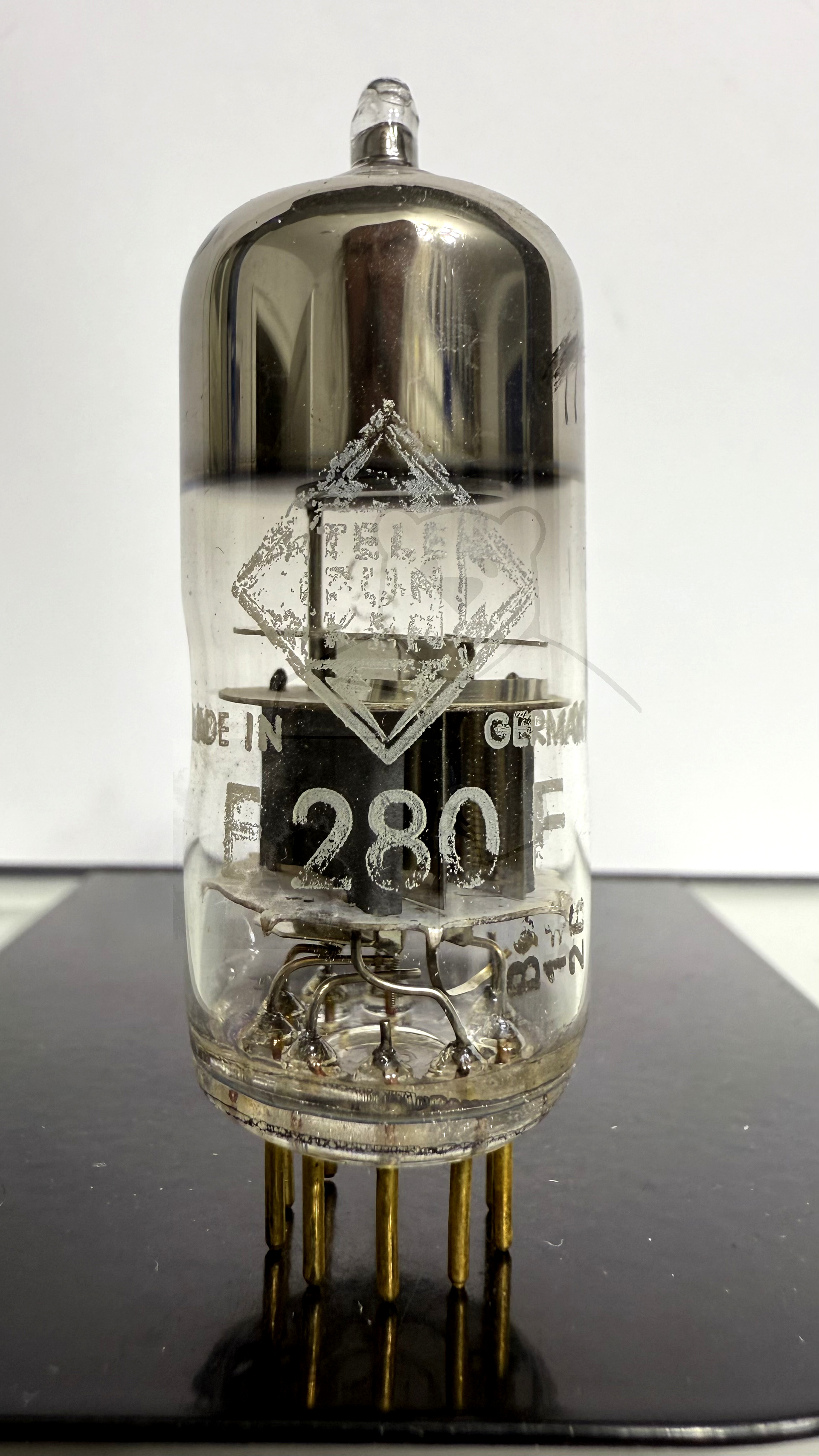

Röhre E280F #1399 Bild 1

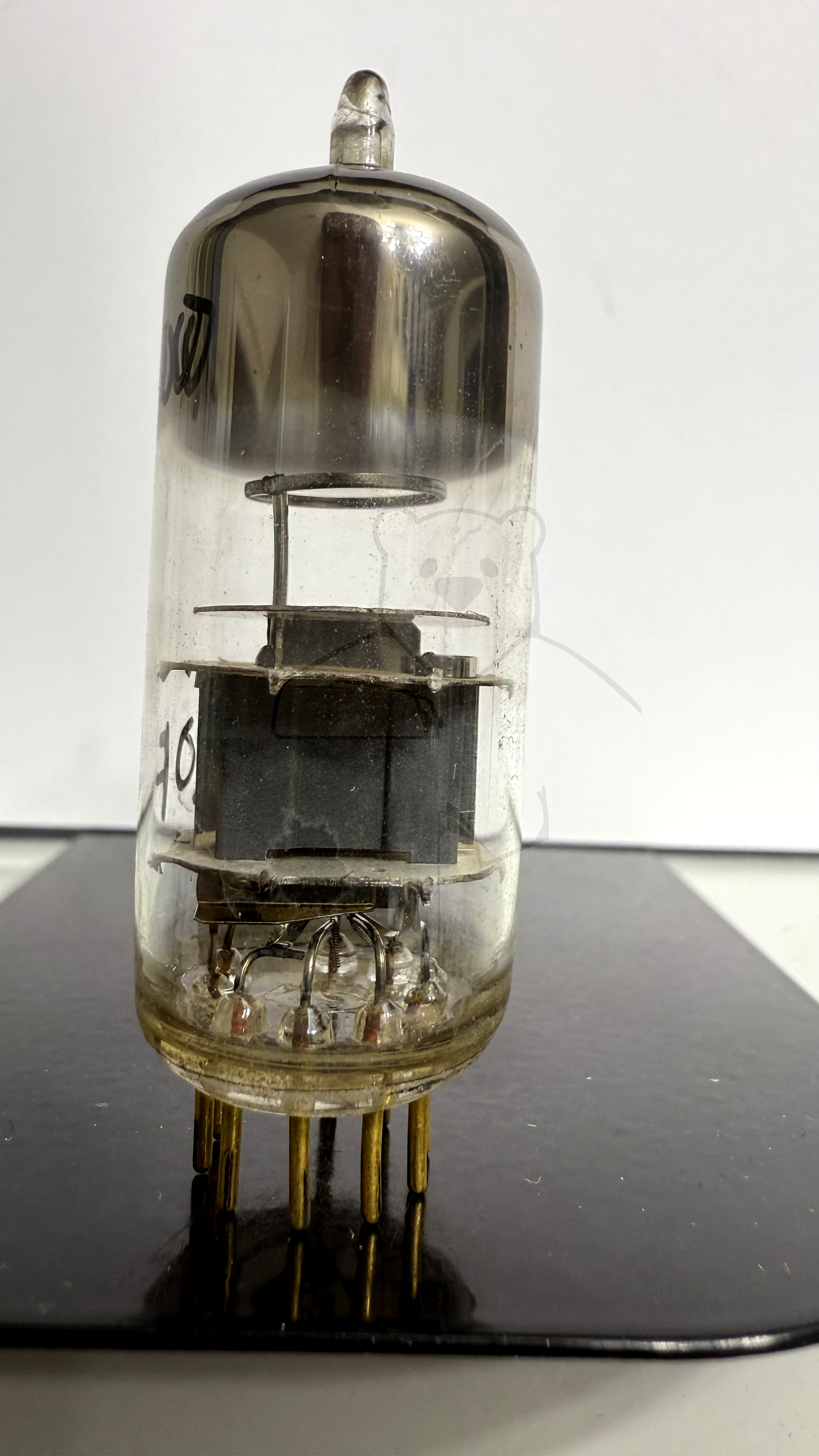

Röhre E280F #1400 Bild 1

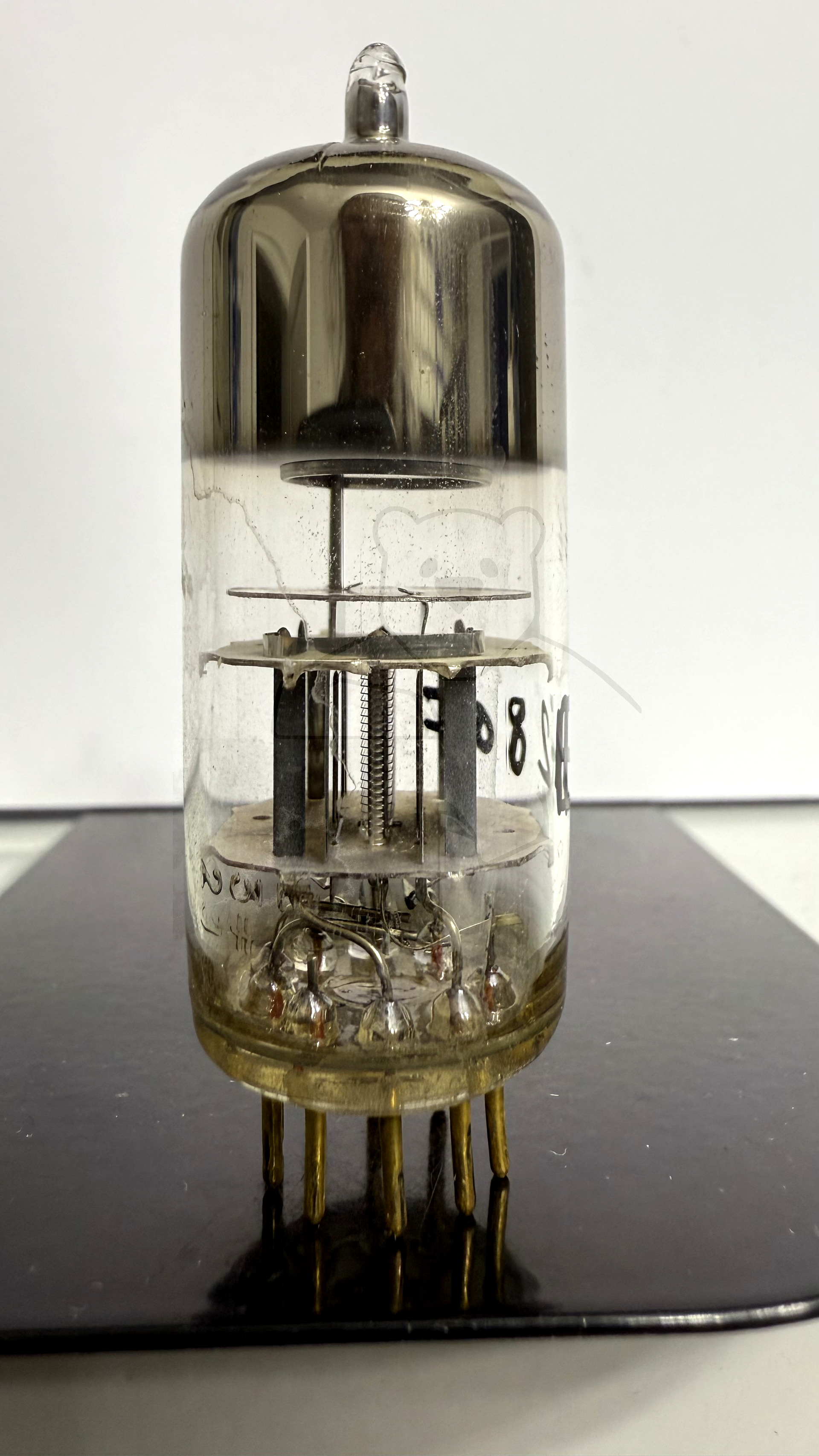

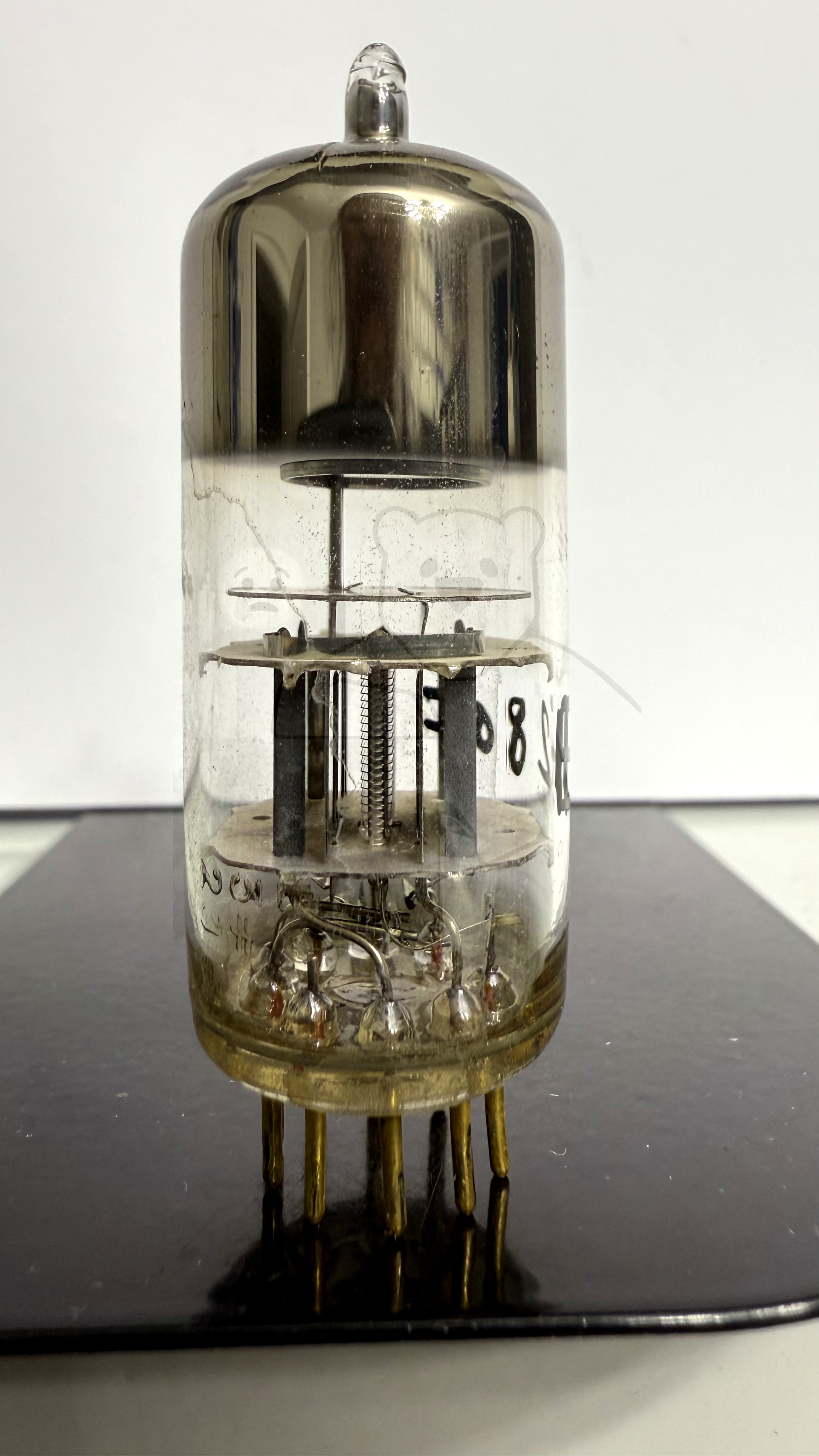

Röhre E280F #1401 Bild 1

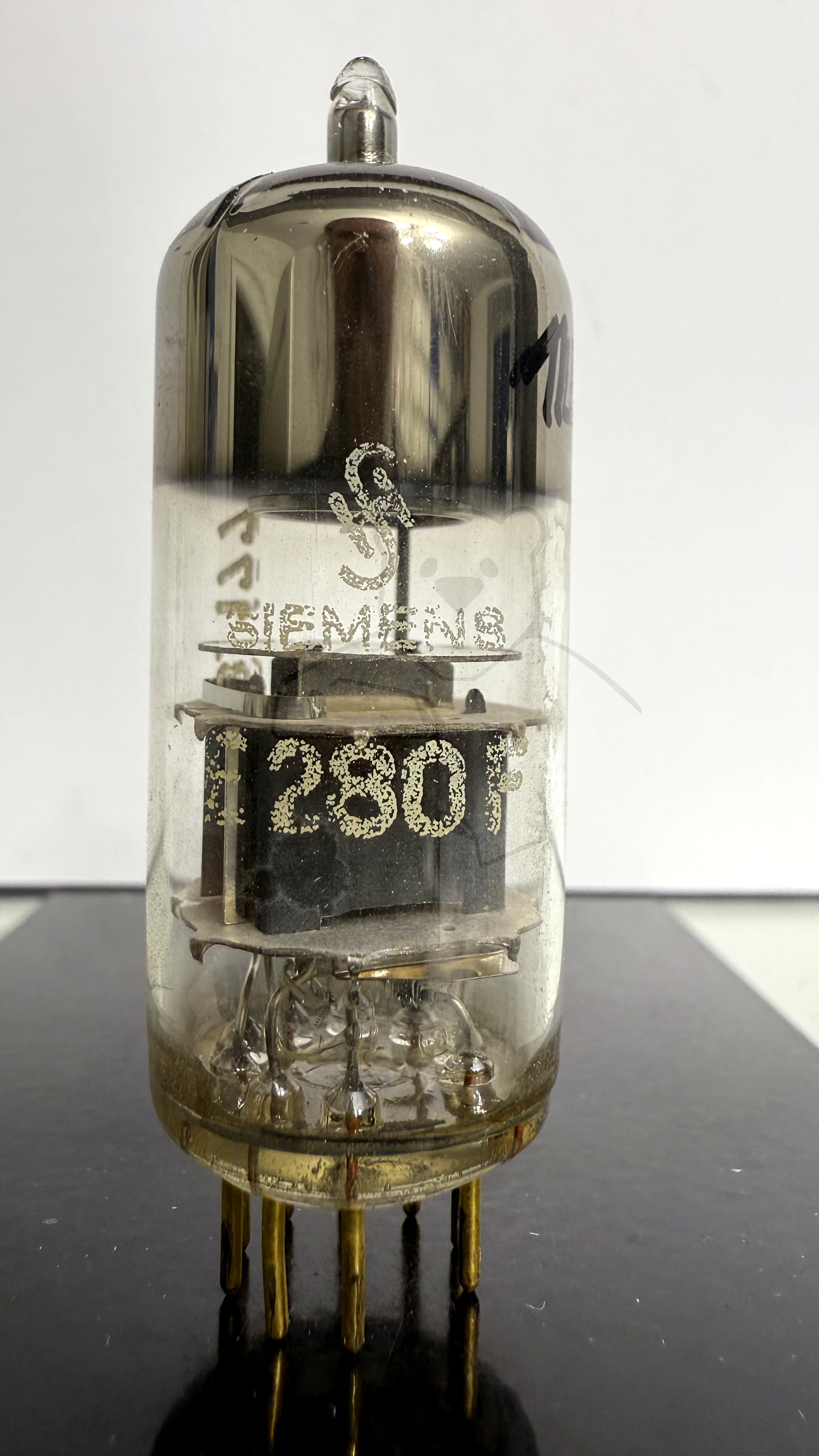

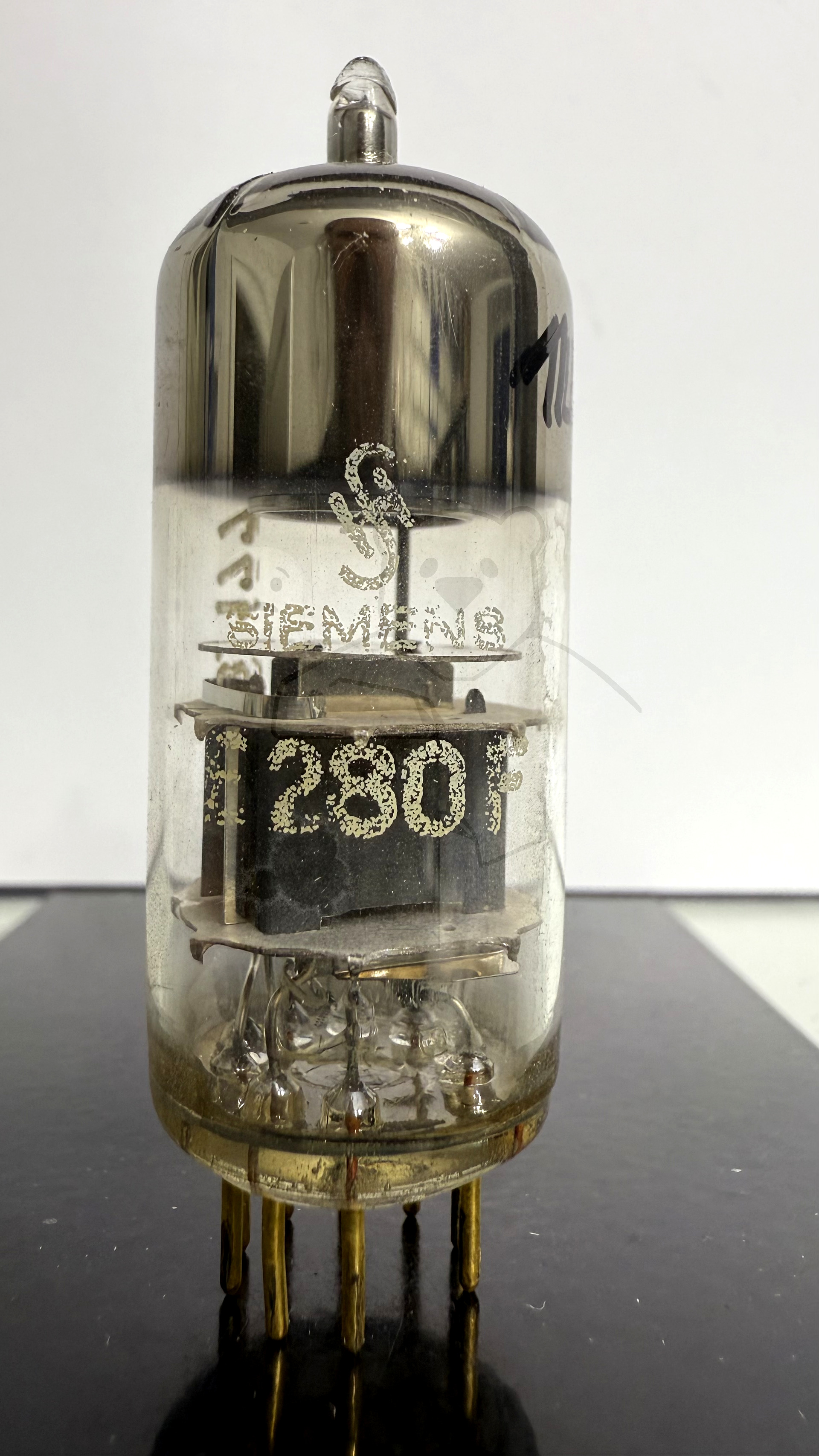

Röhre E280F #1402 Bild 1
Röhre E280F #1079 Bild 1
Röhre E280F #1084 Bild 1
Röhre E280F #1086 Bild 1
Röhre E280F #1355 Bild 1
Röhre E280F #1399 Bild 1
🔎 Alle Röhren vom Typ E280F in der Sammlung
- → E280F Inventar: 01079 Hersteller: → Telefunken
- → E280F Inventar: 01084 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 01086 Hersteller: → Siemens
- → E280F Inventar: 01090 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 01311 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 01313 Hersteller: → Siemens
- → E280F Inventar: 01315 Hersteller: → Siemens
- → E280F Inventar: 01316 Hersteller: → Siemens
- → E280F Inventar: 01317 Hersteller: → Siemens
- → E280F Inventar: 01318 Hersteller: → Siemens
- → E280F Inventar: 01319 Hersteller: → Siemens
- → E280F Inventar: 01320 Hersteller: → Siemens
- → E280F Inventar: 01321 Hersteller: → Siemens
- → E280F Inventar: 01324 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 01330 Hersteller: → Siemens
- → E280F Inventar: 01331 Hersteller: → Siemens
- → E280F Inventar: 01339 Hersteller: → Siemens
- → E280F Inventar: 01347 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 01355 Hersteller: → Siemens
- → E280F Inventar: 01363 Hersteller: → Siemens
- → E280F Inventar: 01371 Hersteller: → Siemens
- → E280F Inventar: 01393 Hersteller: → Valvo
- → E280F Inventar: 01394 Hersteller: → Telefunken
- → E280F Inventar: 01395 Hersteller: → Valvo
- → E280F Inventar: 01396 Hersteller: → Valvo
- → E280F Inventar: 01399 Hersteller: → Telefunken
- → E280F Inventar: 01400 Hersteller: → Valvo
- → E280F Inventar: 01401 Hersteller: → Valvo
- → E280F Inventar: 01402 Hersteller: → Siemens
- → E280F Inventar: 01772 Hersteller: → Siemens
- → E280F Inventar: 02020 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 02026 Hersteller: → Siemens
- → E280F Inventar: 02027 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 02028 Hersteller: → Siemens
- → E280F Inventar: 02029 Hersteller: → Siemens
- → E280F Inventar: 02030 Hersteller: → Siemens
- → E280F Inventar: 02033 Hersteller: → Siemens
- → E280F Inventar: 02040 Hersteller: → Siemens
- → E280F Inventar: 02041 Hersteller: → Siemens
- → E280F Inventar: 02042 Hersteller: → Siemens
- → E280F Inventar: 02043 Hersteller: → Siemens
- → E280F Inventar: 02044 Hersteller: → Siemens
- → E280F Inventar: 02045 Hersteller: → Siemens
- → E280F Inventar: 02047 Hersteller: → Siemens
- → E280F Inventar: 02048 Hersteller: → Siemens
- → E280F Inventar: 02049 Hersteller: → Valvo (Rote Reihe)
- → E280F Inventar: 02052 Hersteller: → Siemens
- → E280F Inventar: 02053 Hersteller: → Siemens
- → E280F Inventar: 02064 Hersteller: → Siemens
- → E280F Inventar: 02372 Hersteller: → Siemens
- → E280F Inventar: 04991 Hersteller: → Valvo
- → E280F Inventar: 05037 Hersteller: → Telefunken
- → E280F Inventar: 05112 Hersteller: → Telefunken
