Daten und Bilder der Röhre: E188CC

🔎 Beschreibung der Röhre: E188CC

Name	E188CC
Vergleichsname	7308
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,335
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 19:52:58

🔎 Beschreibung der Systeme für die Röhre: E188CC

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

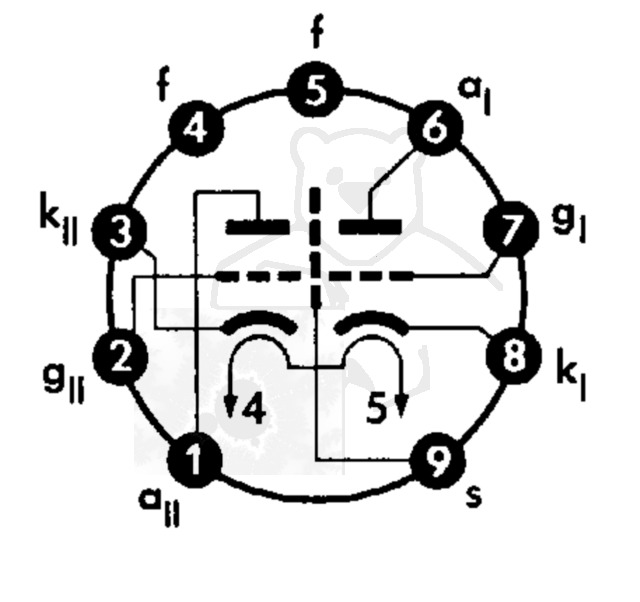

🔎 Sockelschaltung der E188CC

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E188CC
Datenblatt E188CC Philips Version 1 [www.tubedata.info].pdf (996 kB)
Datenblatt E188CC Philips Version 2 [www.tubedata.info].pdf (463 kB)
Datenblatt E188CC Philips Version 3.pdf (380 kB)
Datenblatt E188CC Siemens [www.tubedata.info].pdf (509 kB)
Datenblatt E188CC Telefunken.pdf (170 kB)
Pruefkarte E188CC - Neuberger RPM370 Roehrenmessgeraet.pdf (247 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
