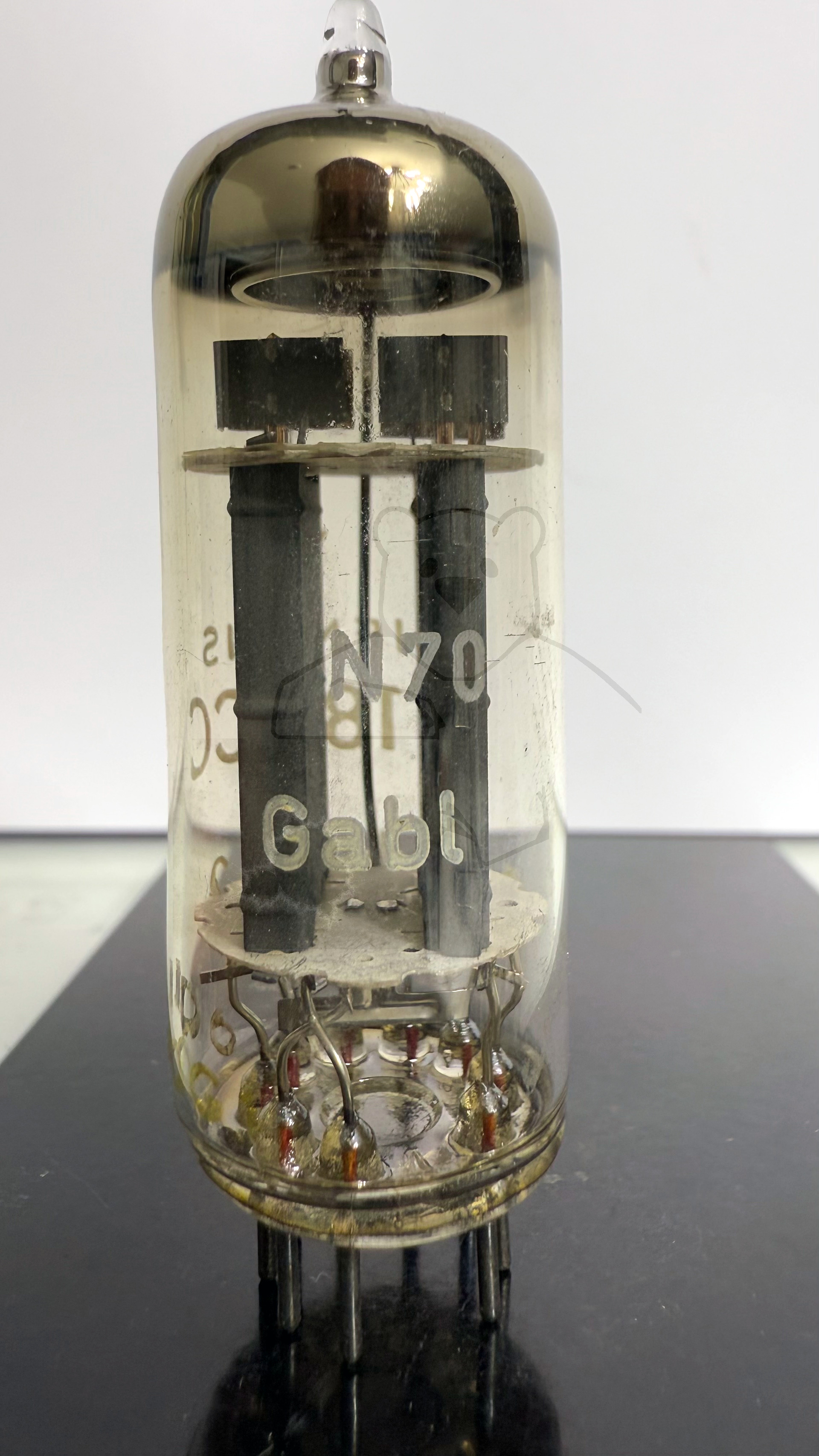

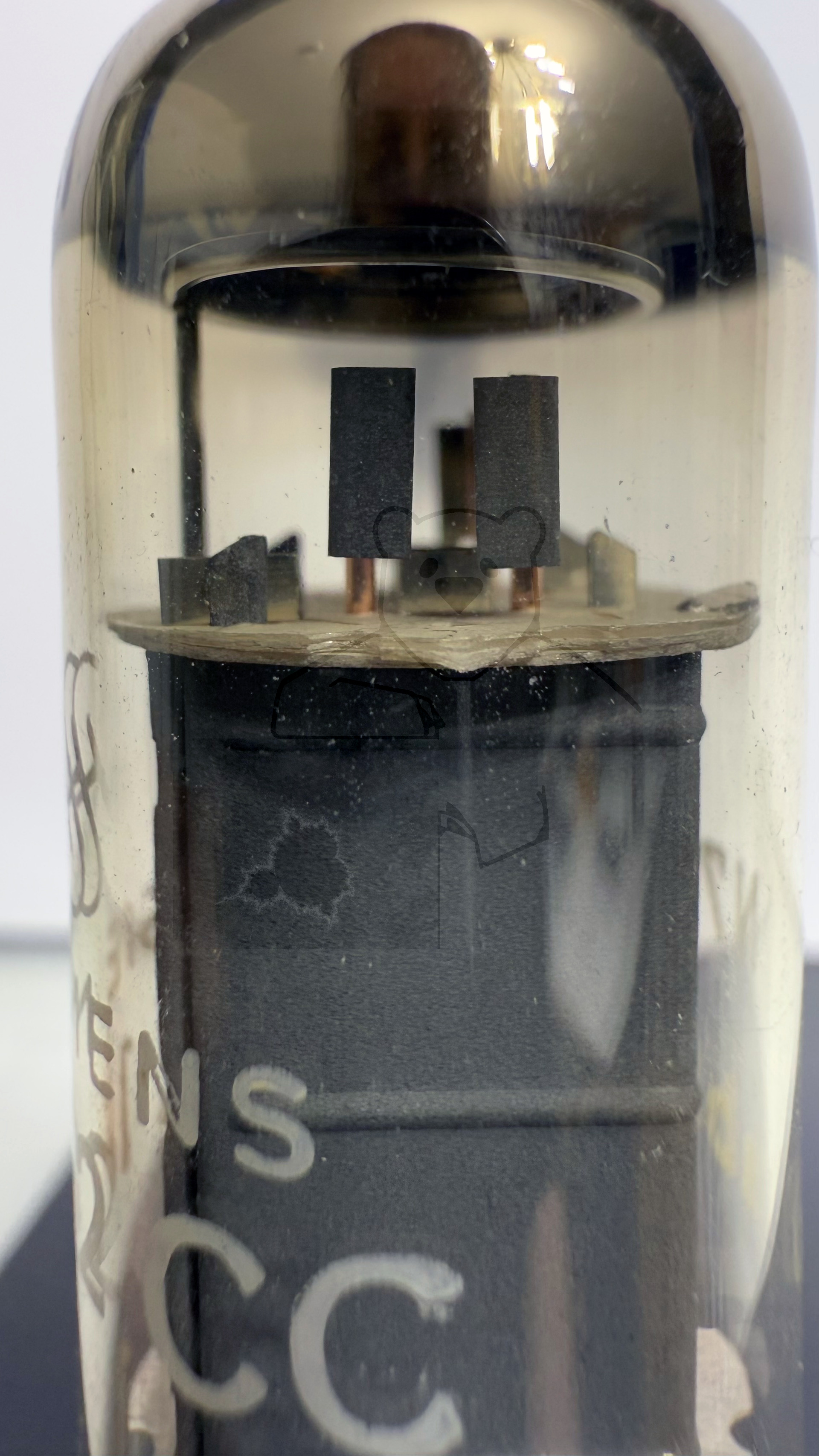

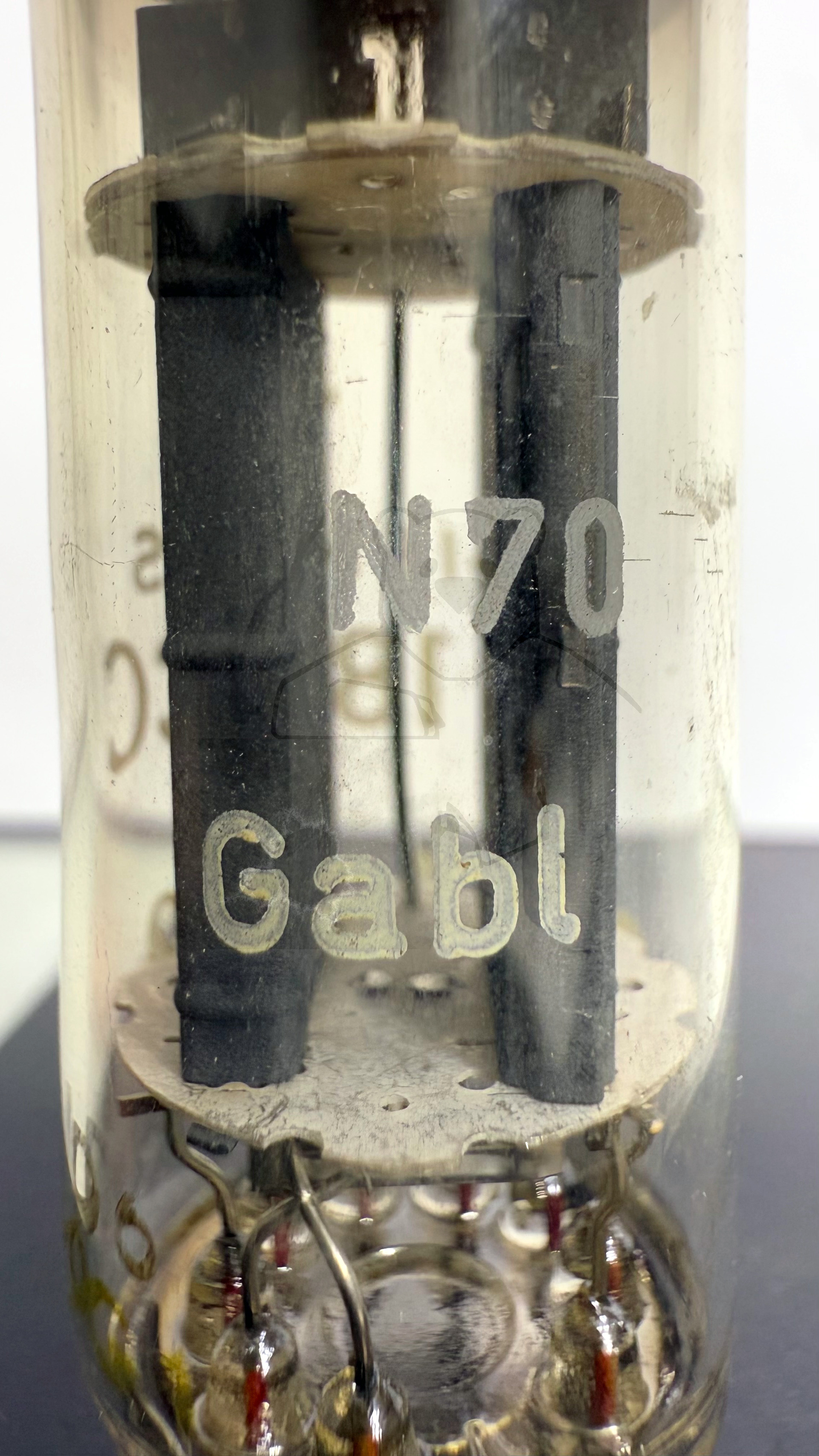

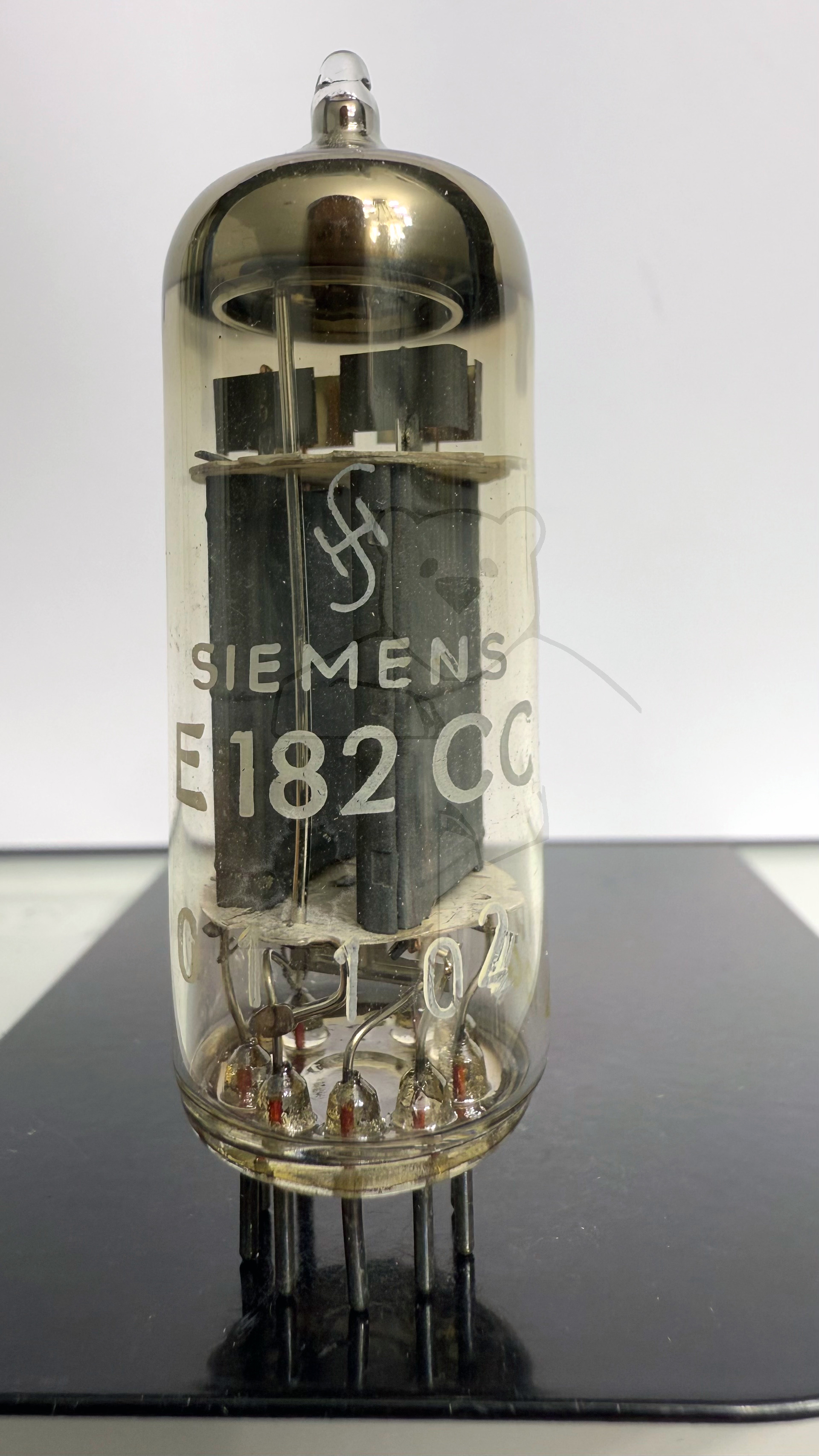

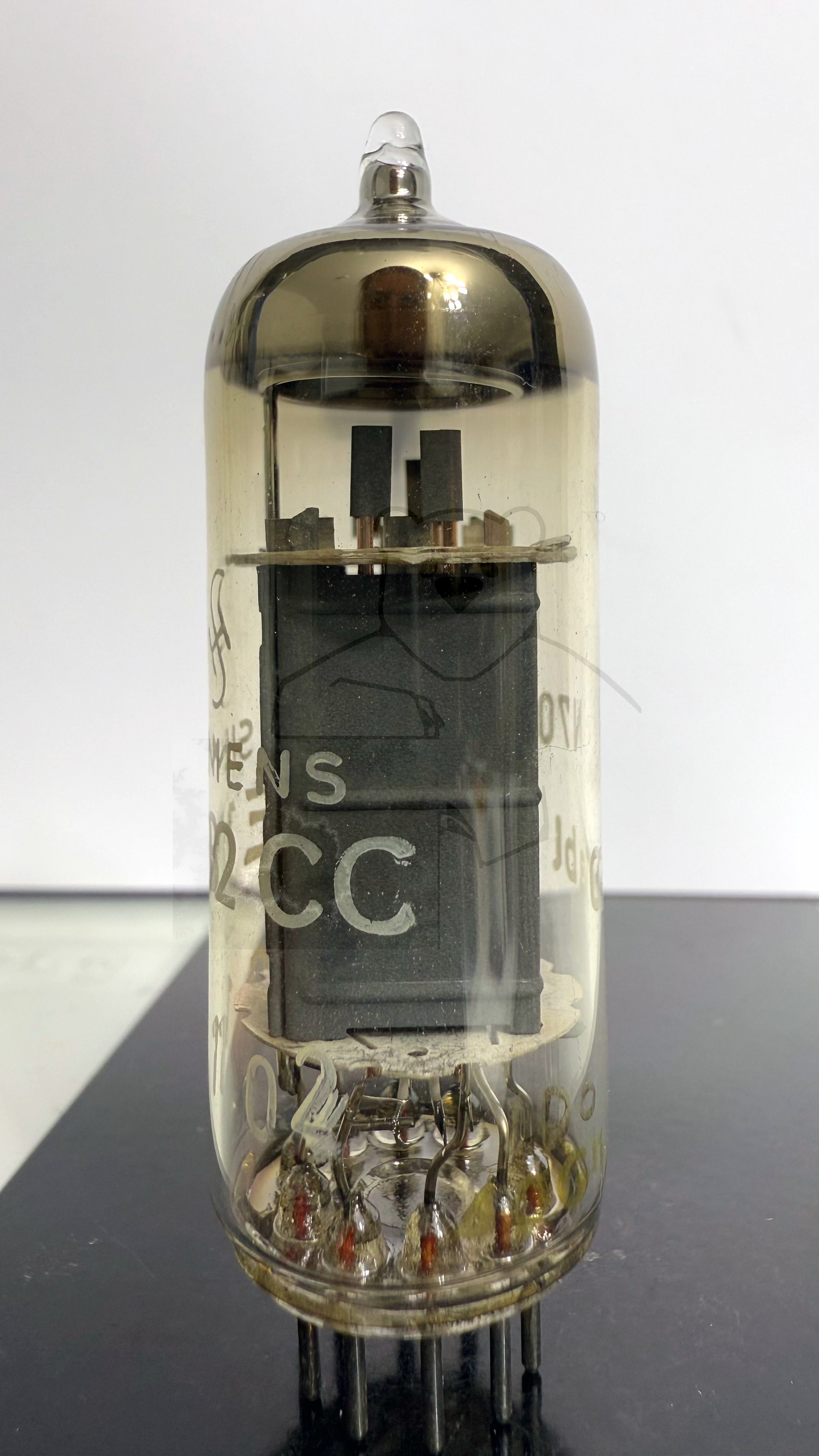

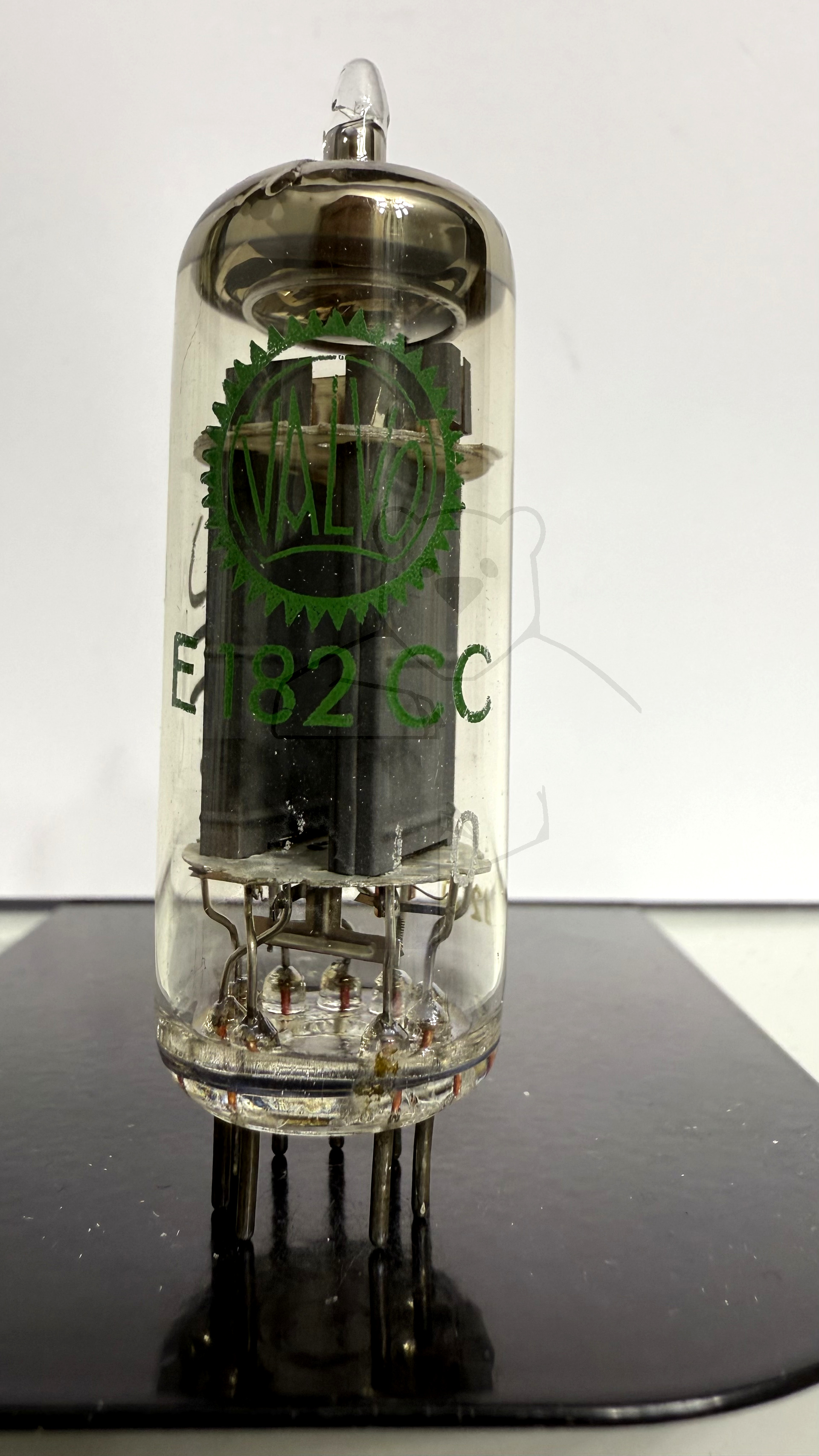

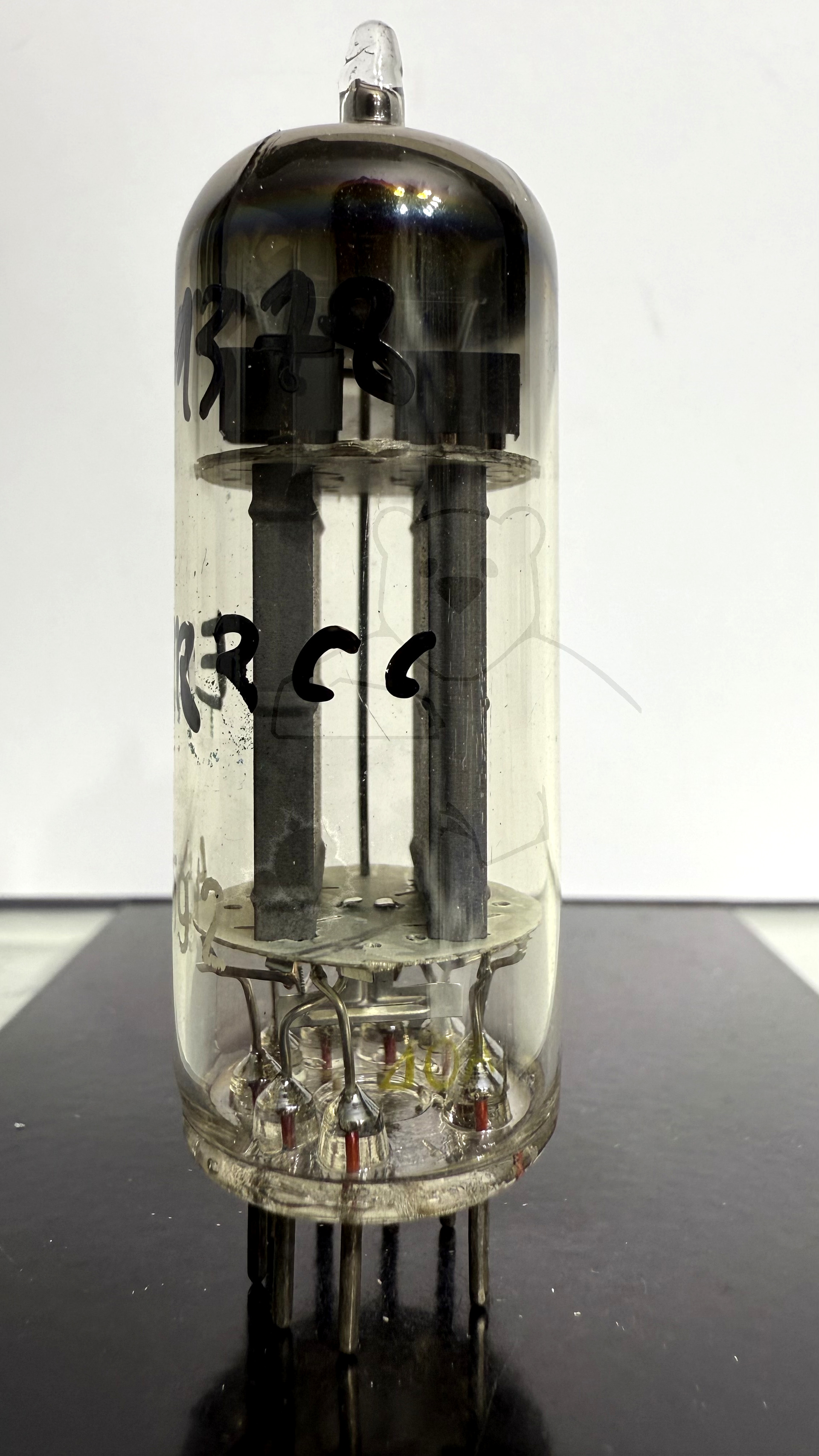

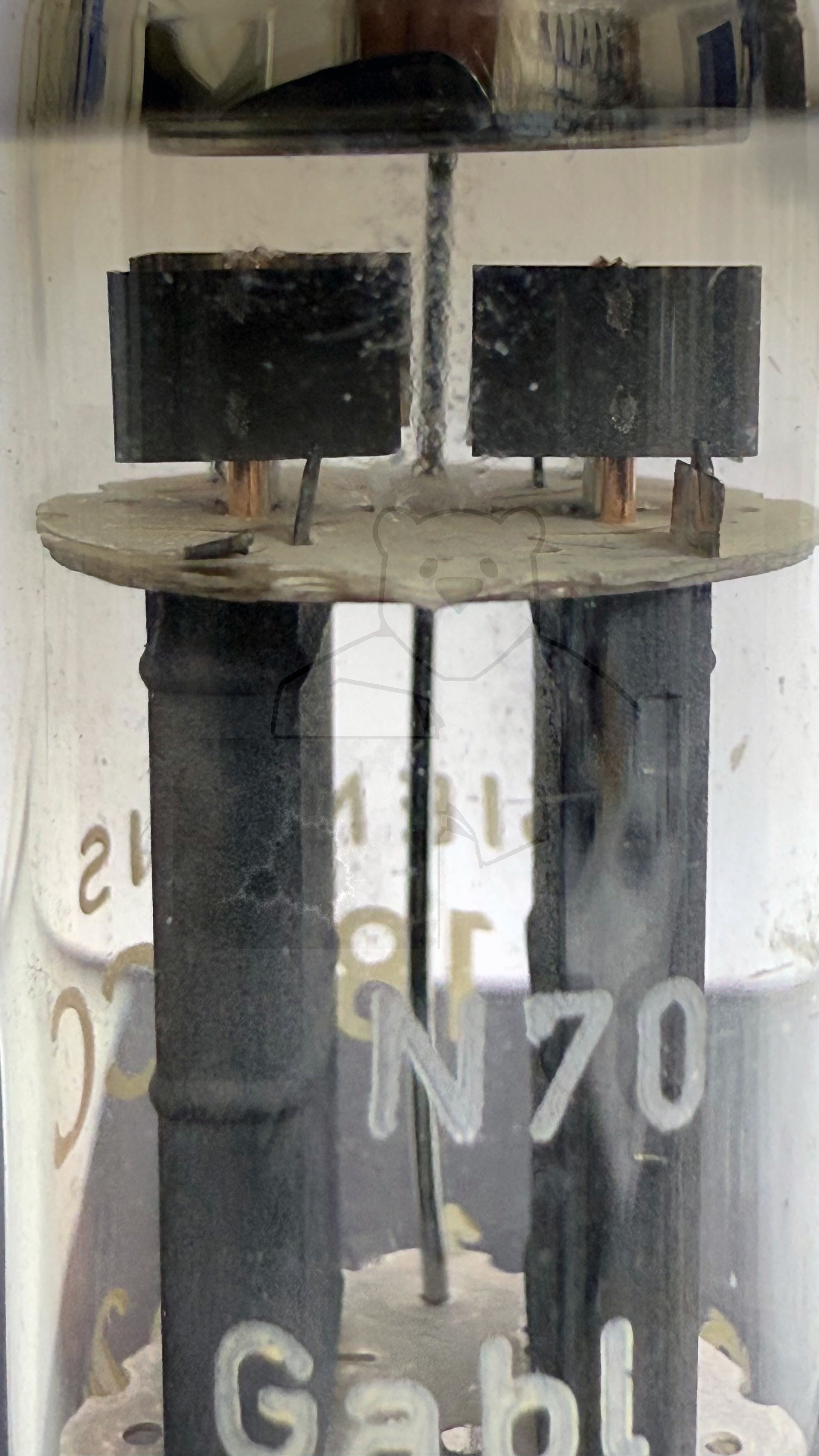

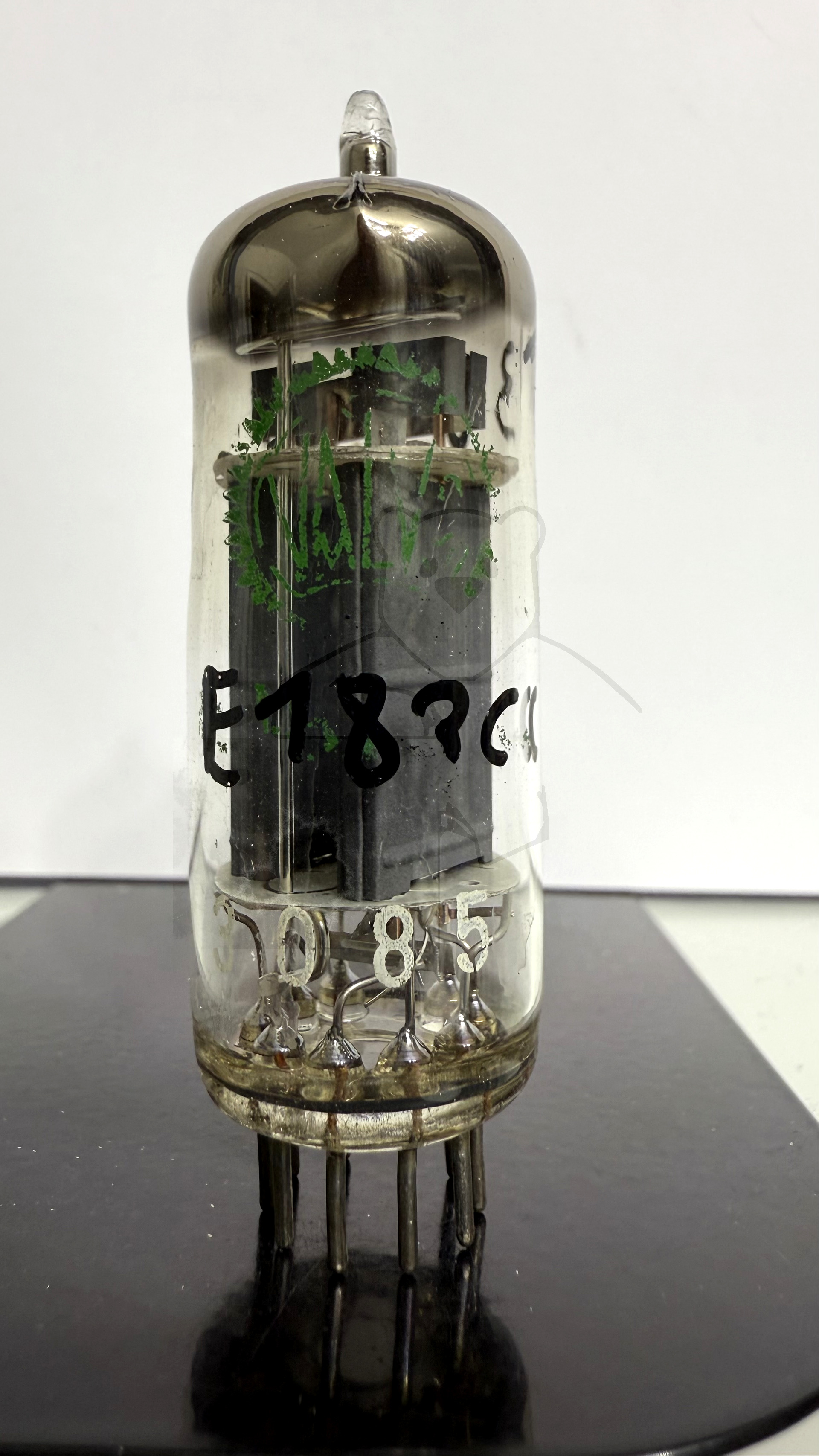

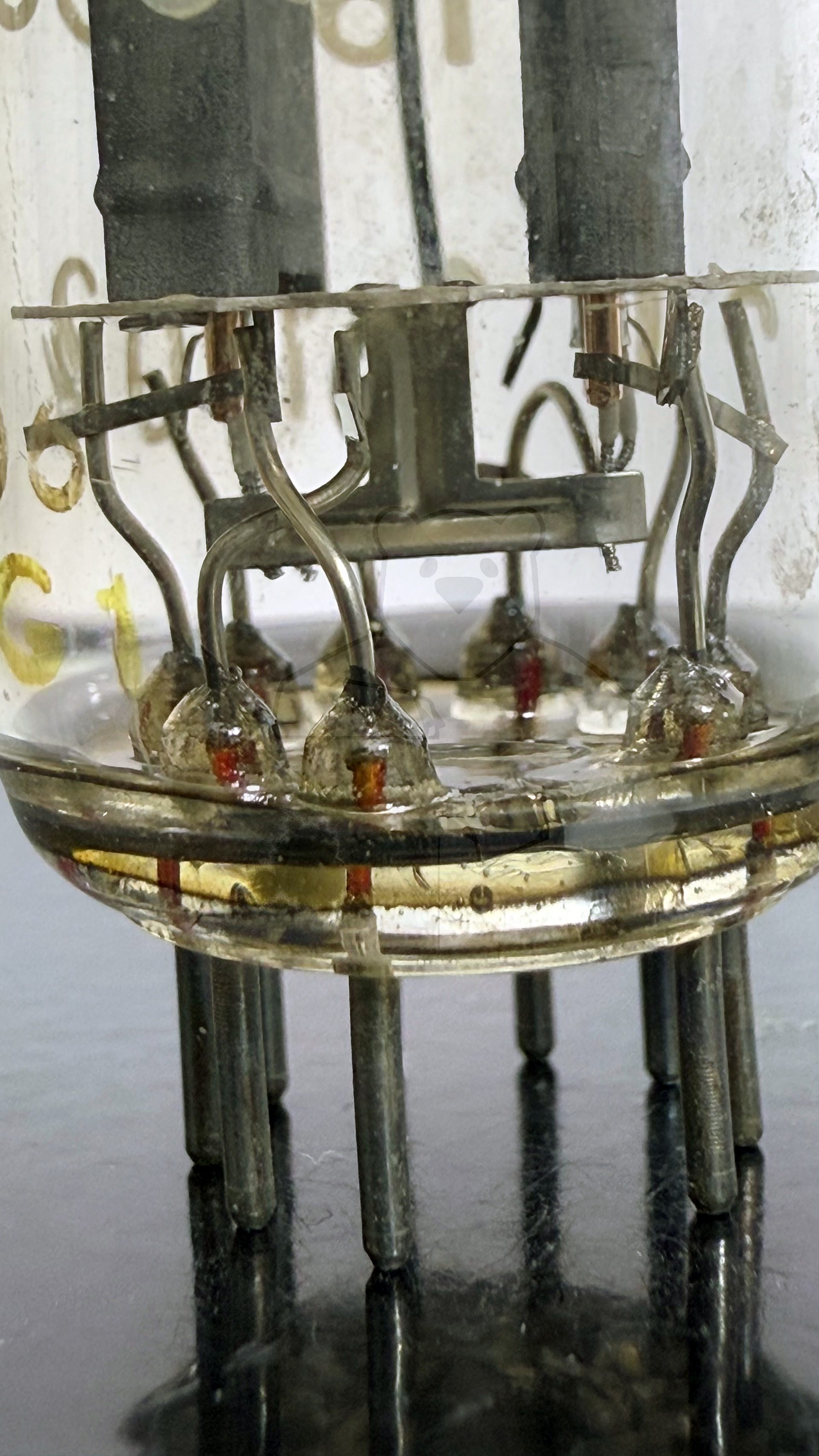

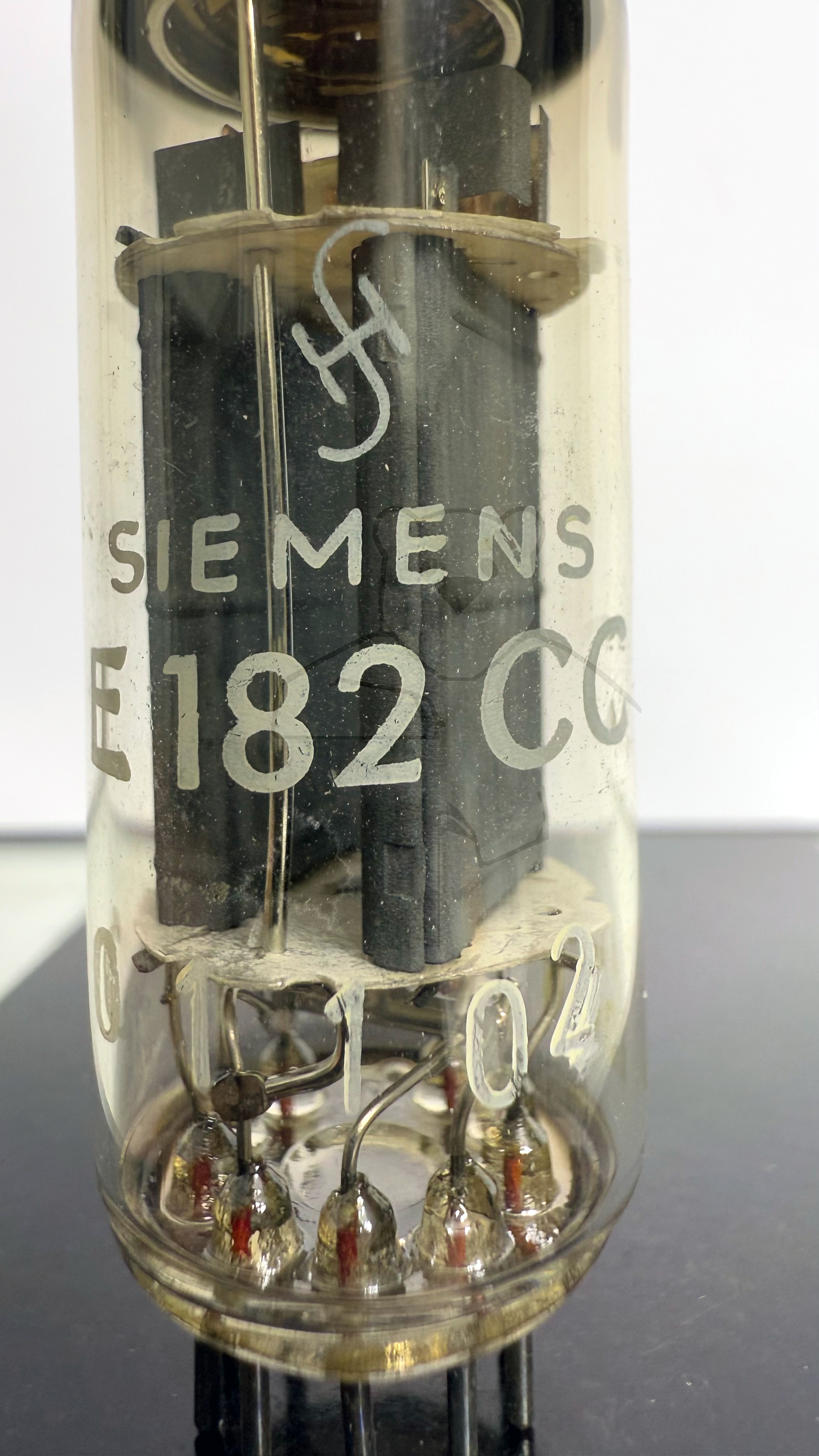

Daten und Bilder der Röhre: E182CC

🔎 Beschreibung der Röhre: E182CC

Name	E182CC
Vergleichsname	7119
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,64 oder 0,32
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	13.10.2019 08:36:58

🔎 Beschreibung der Systeme für die Röhre: E182CC

	System 1	System 2
Kathode	6	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 8	4, 5 - Mittelanzapfung auf Stift 8
Abschirmung
Funktion	→ Roehre fuer Elektronische Rechenmaschinen	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

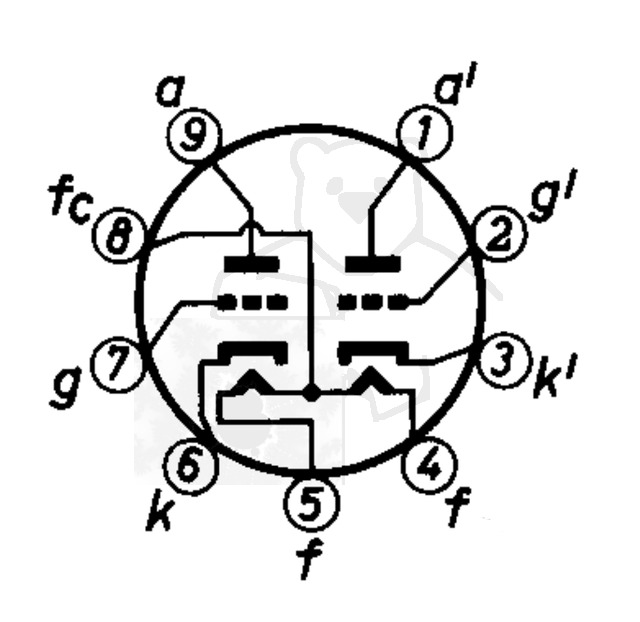

🔎 Sockelschaltung der E182CC

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E182CC
Datenblatt E182CC Philips Version 1 [www.tubedata.info].pdf (540 kB)
Datenblatt E182CC Philips Version 2 [www.tubedata.info].pdf (272 kB)
Datenblatt E182CC Philips Version 3.pdf (283 kB)
Datenblatt E182CC Valvo.pdf (138 kB)
Pruefkarte E182CC 7119 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
