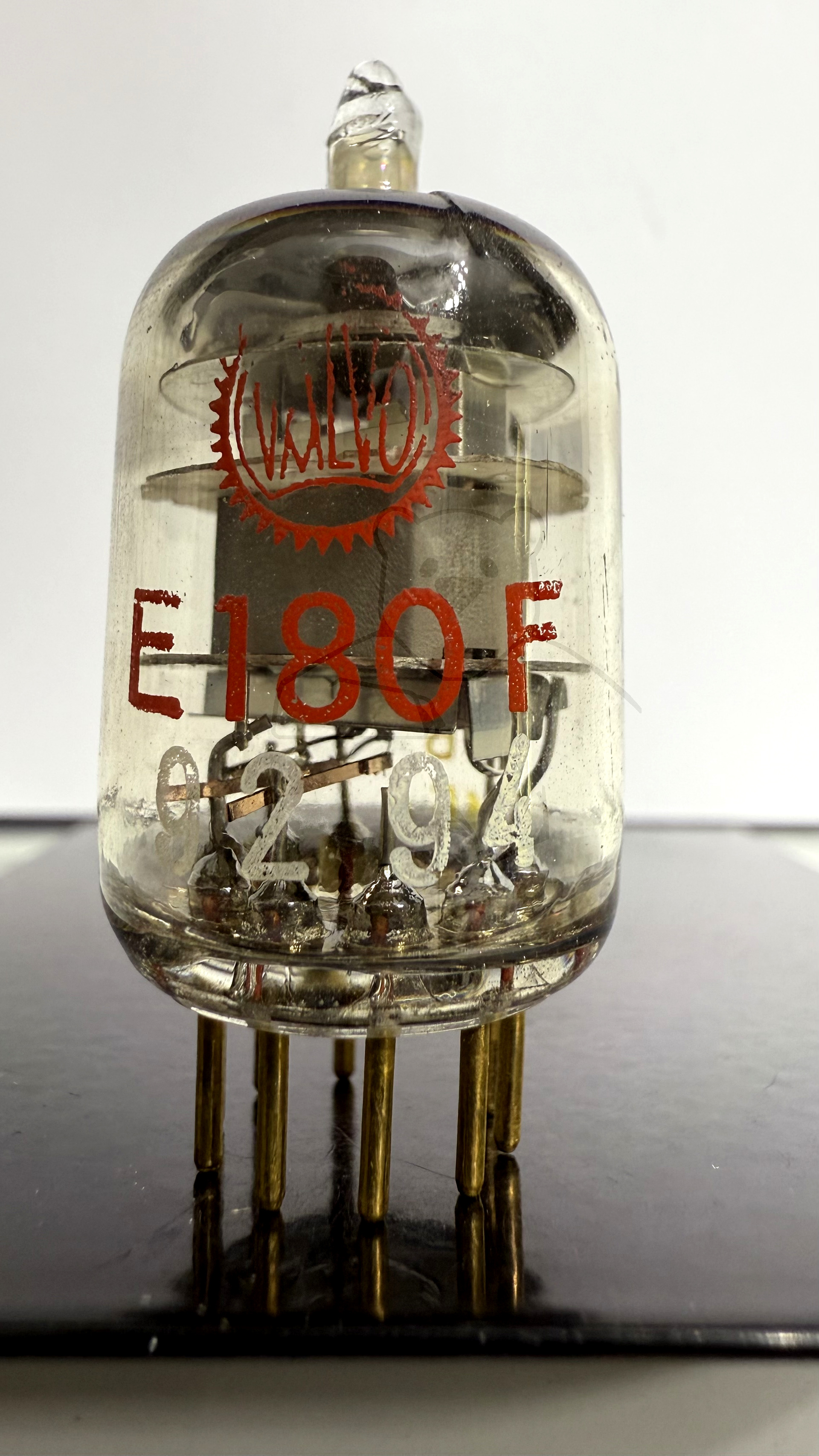

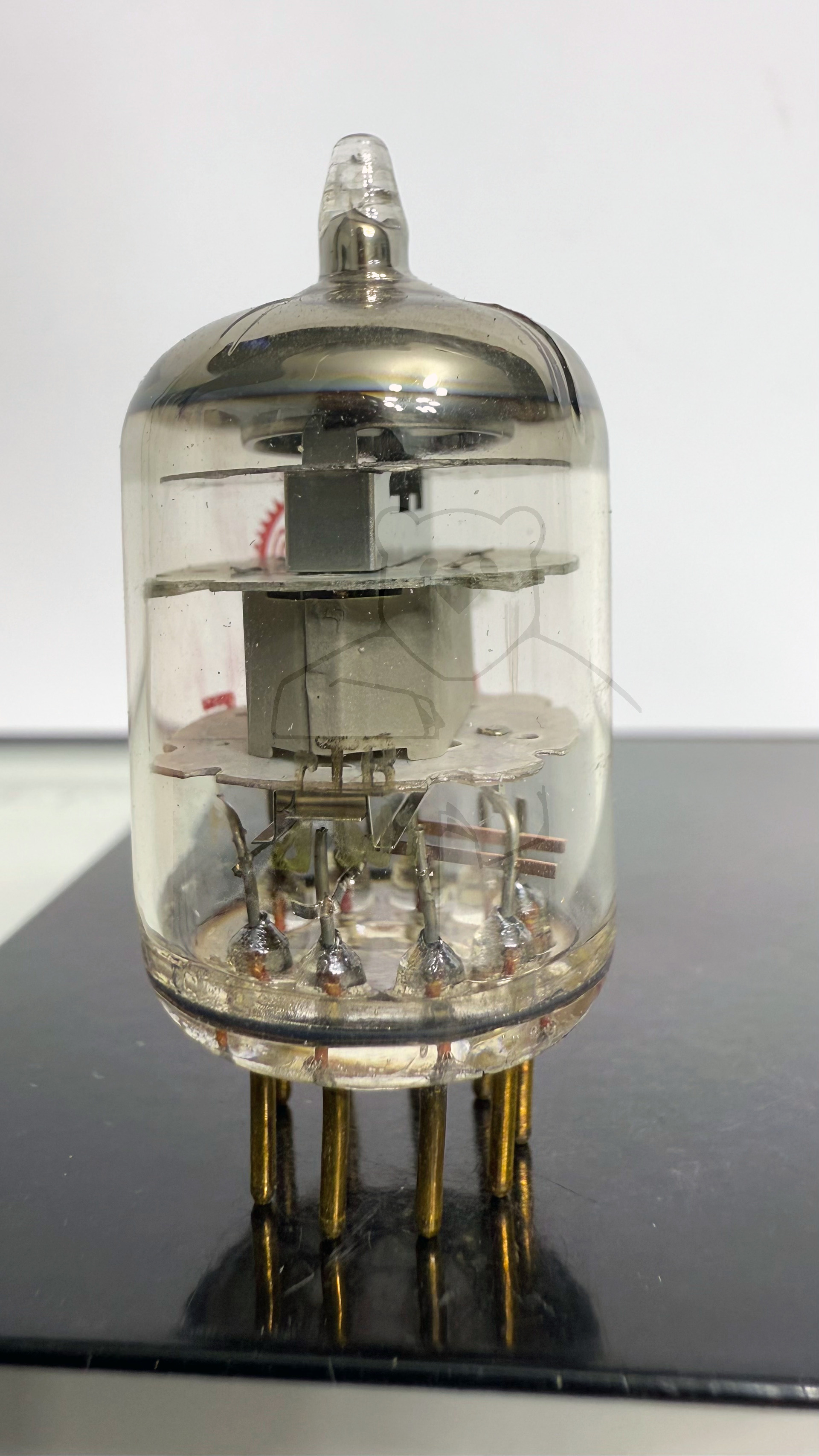

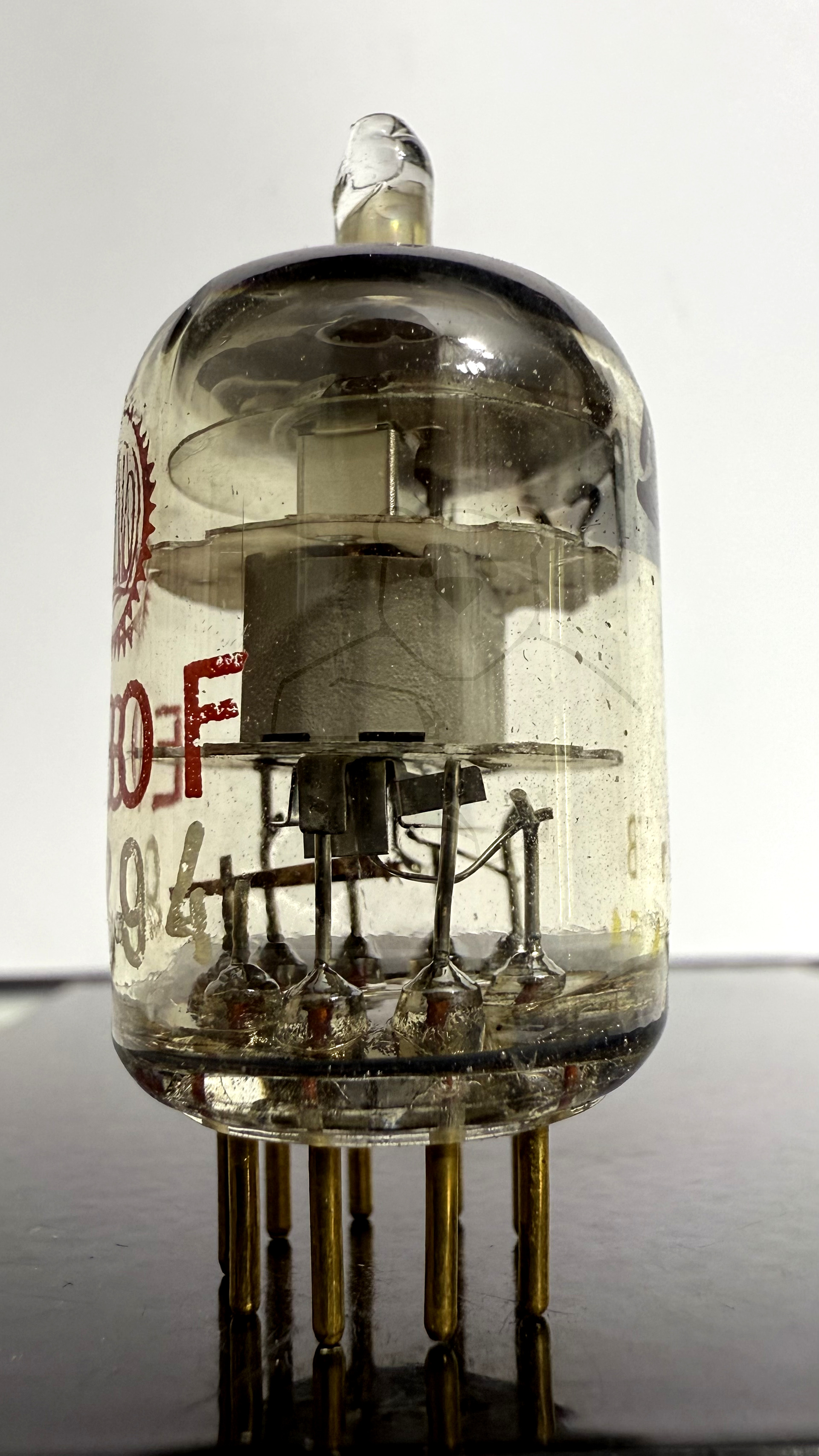

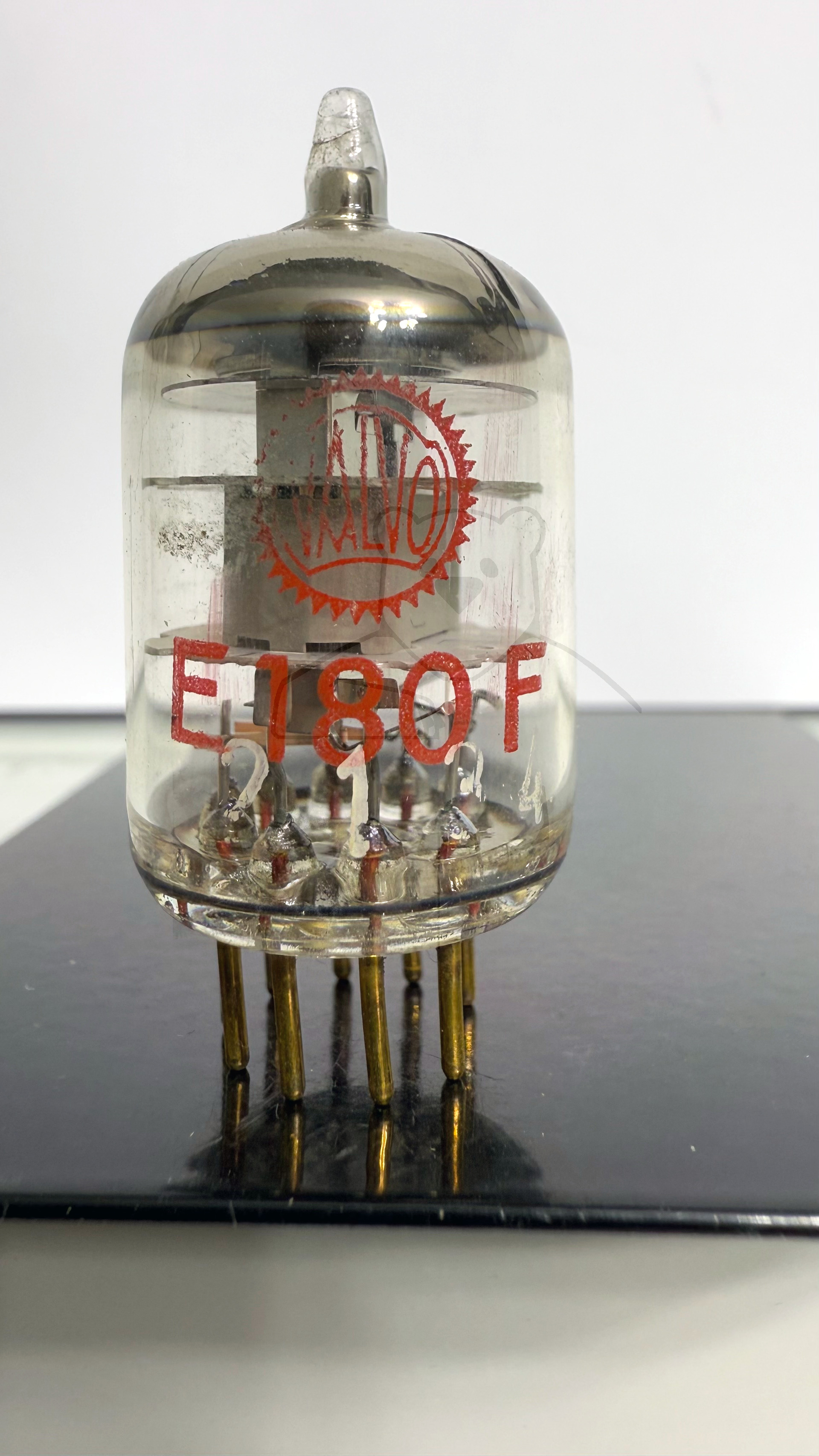

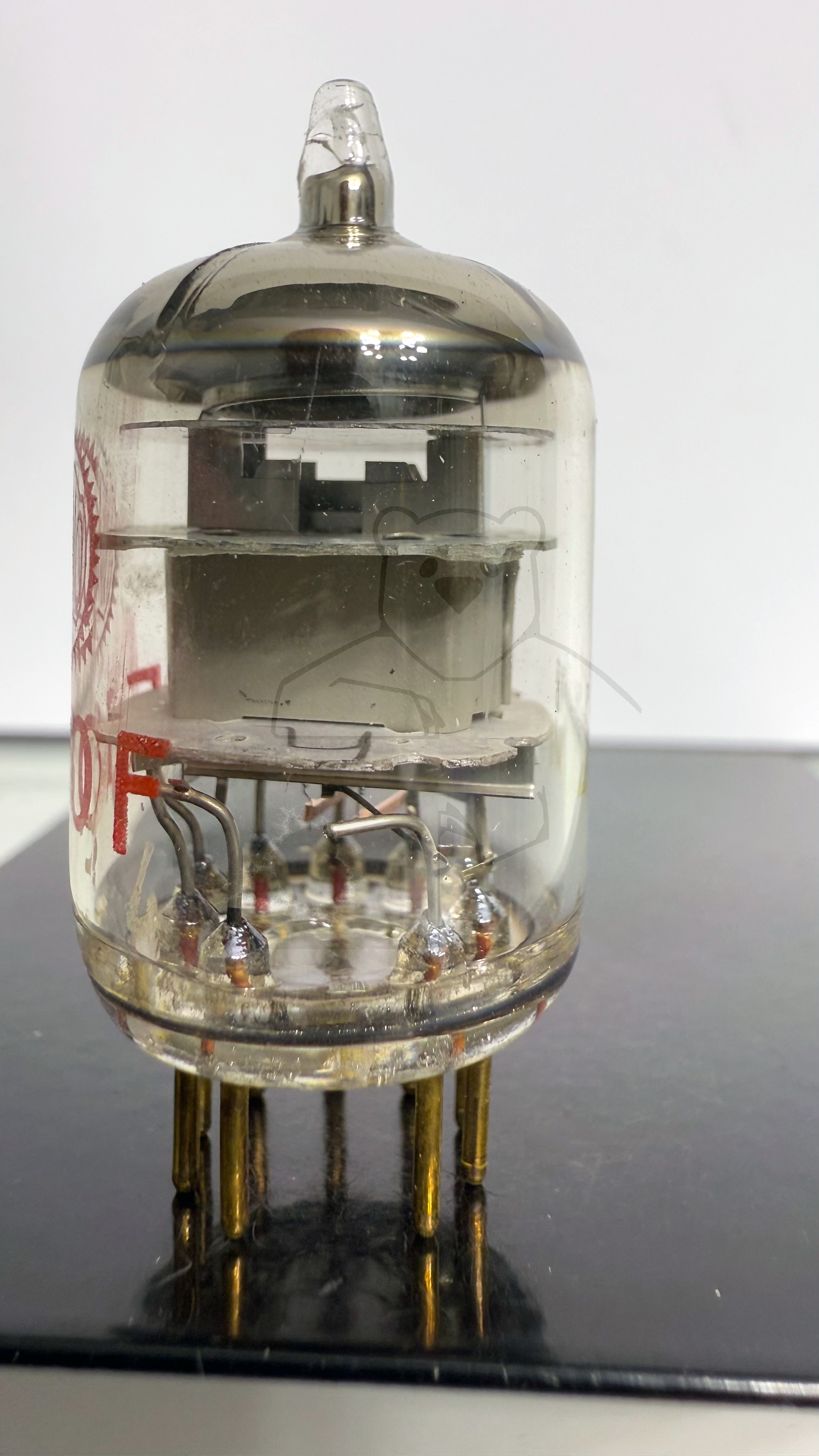

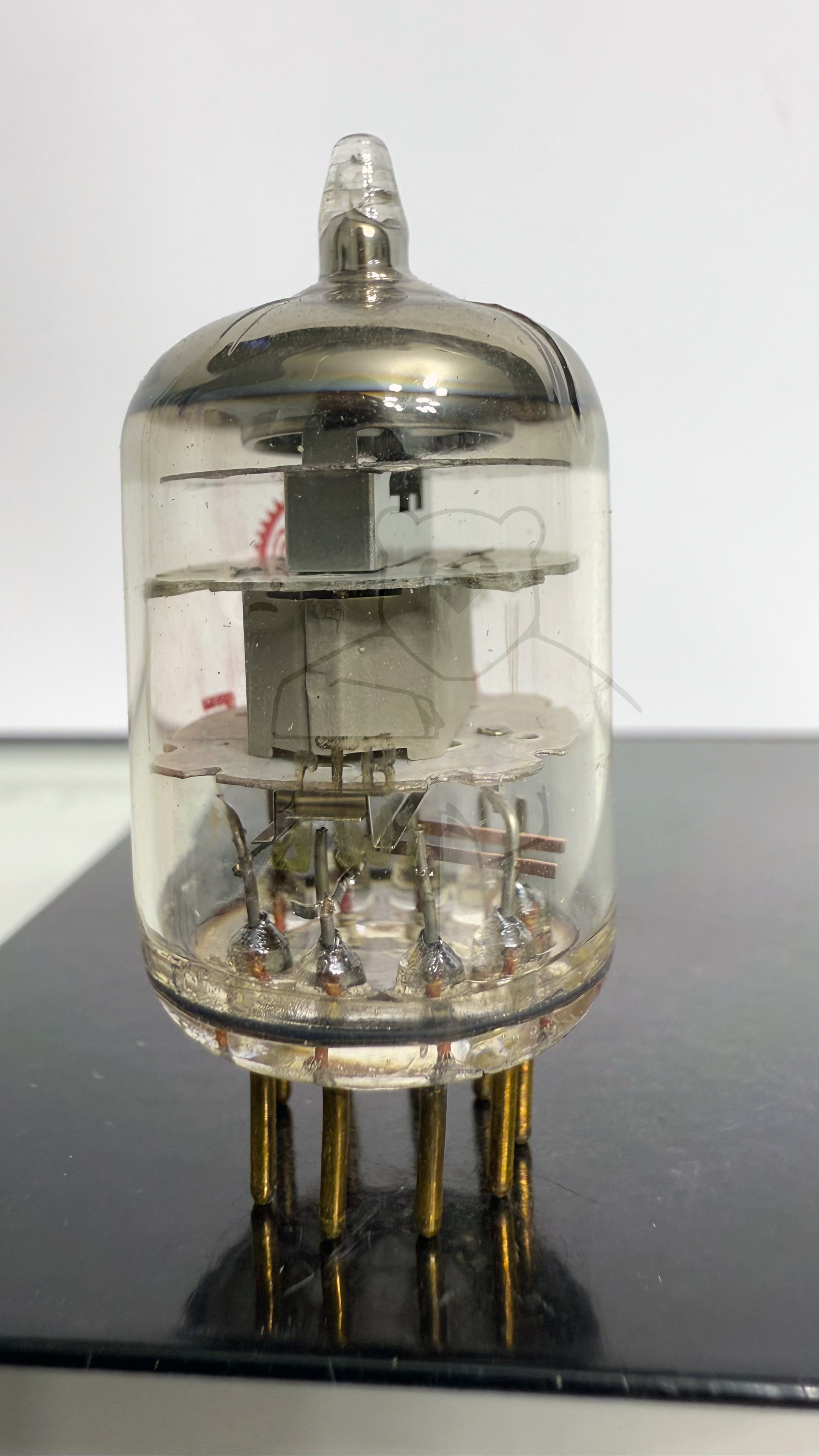

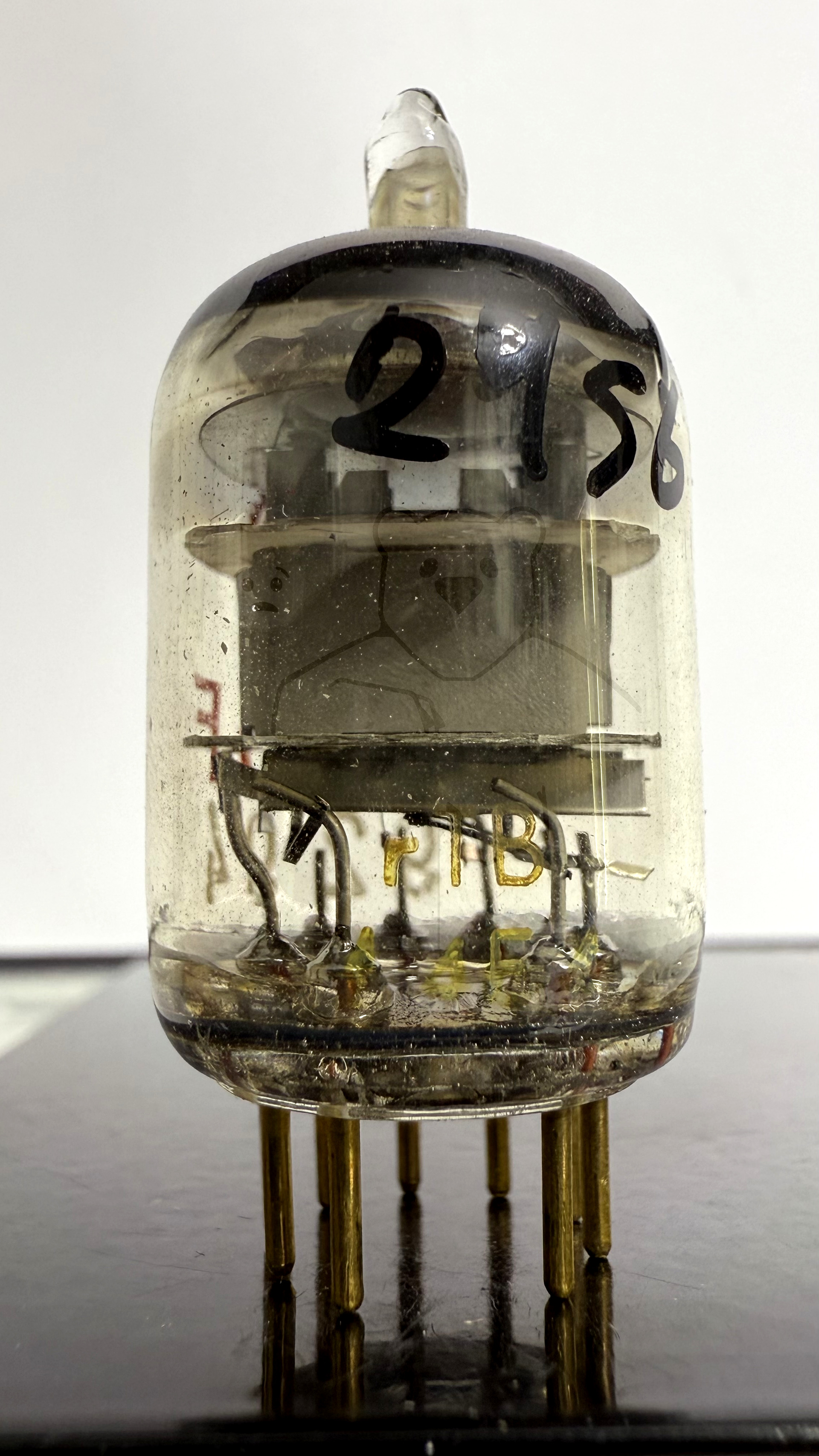

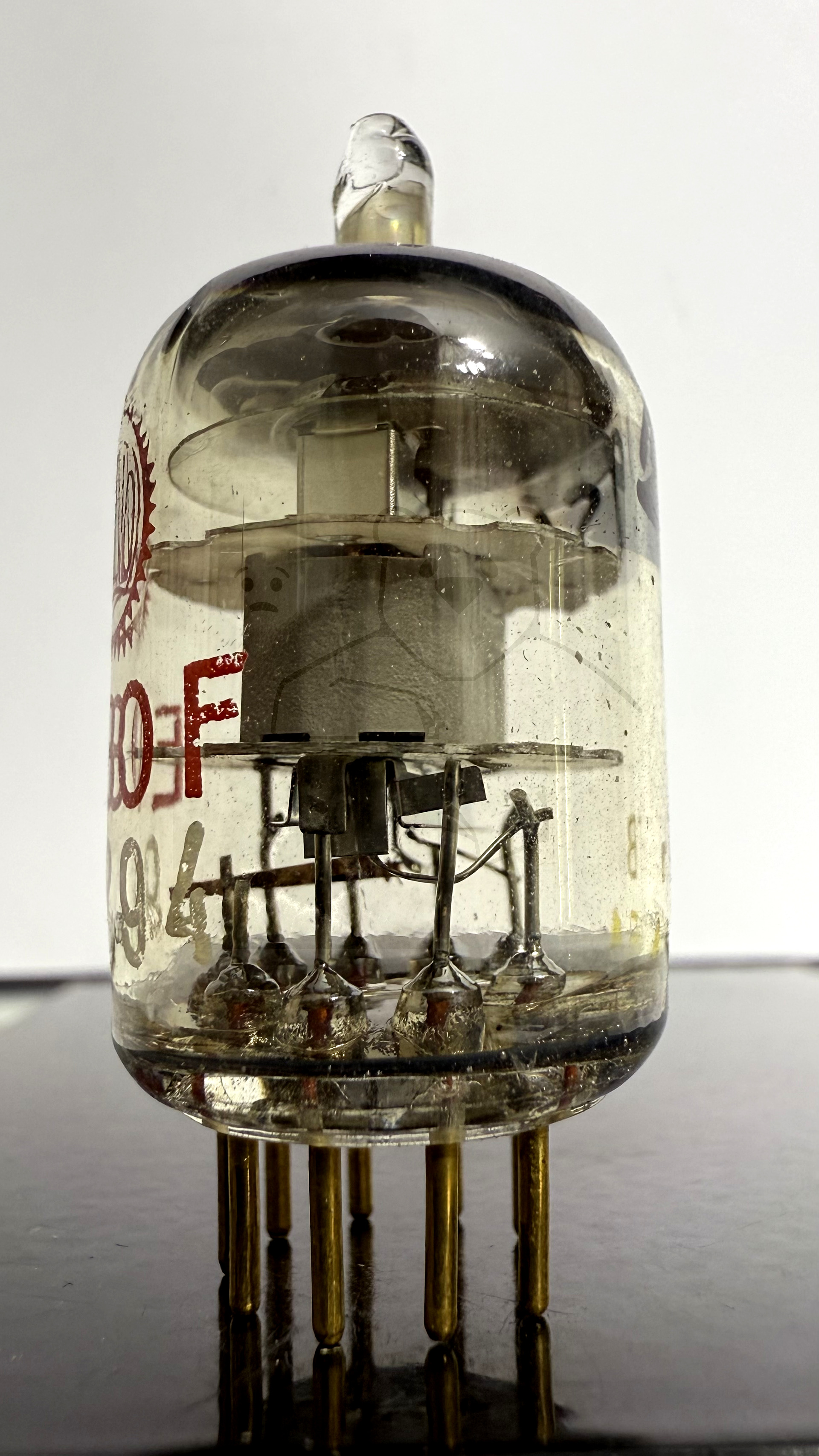

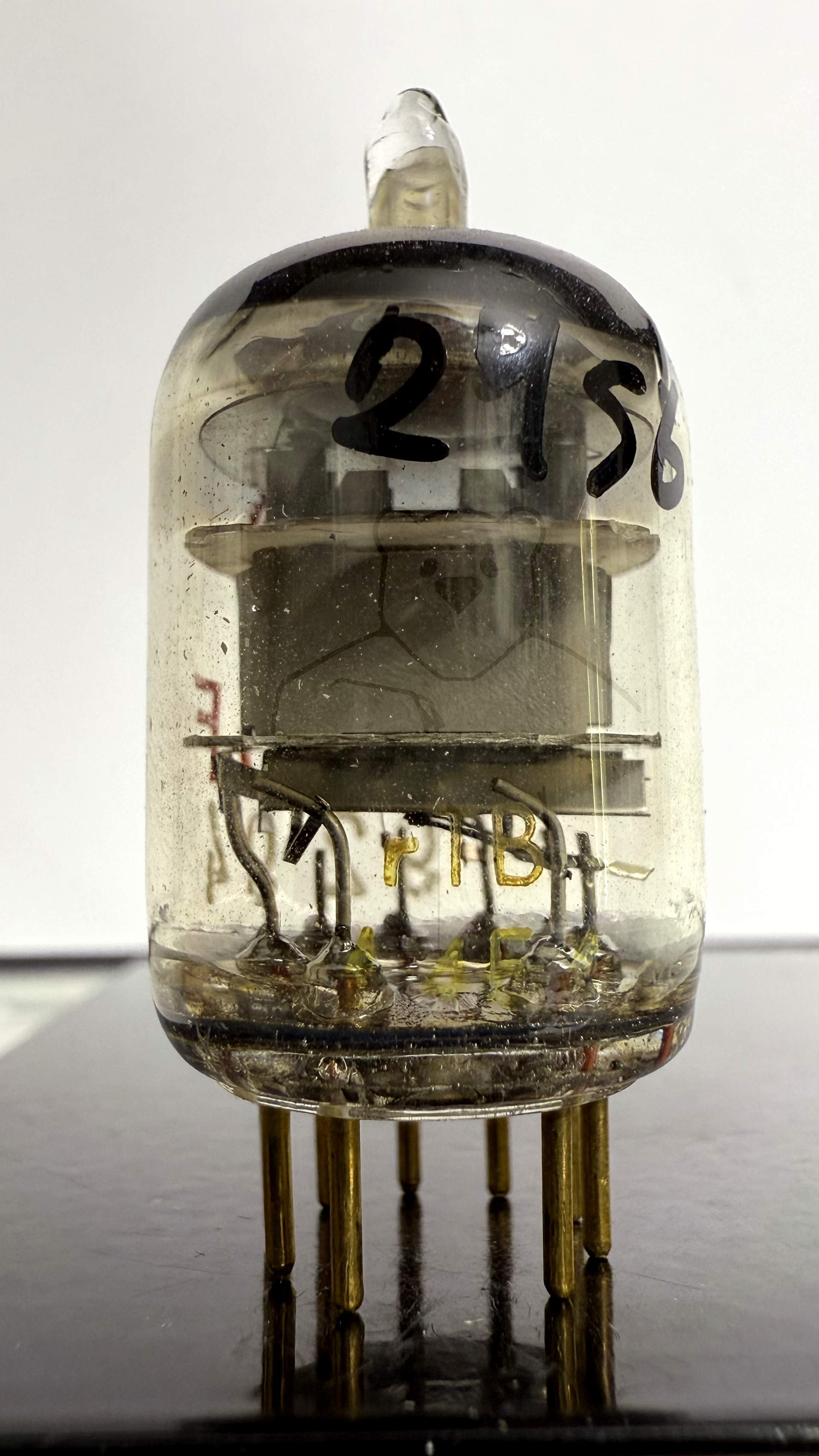

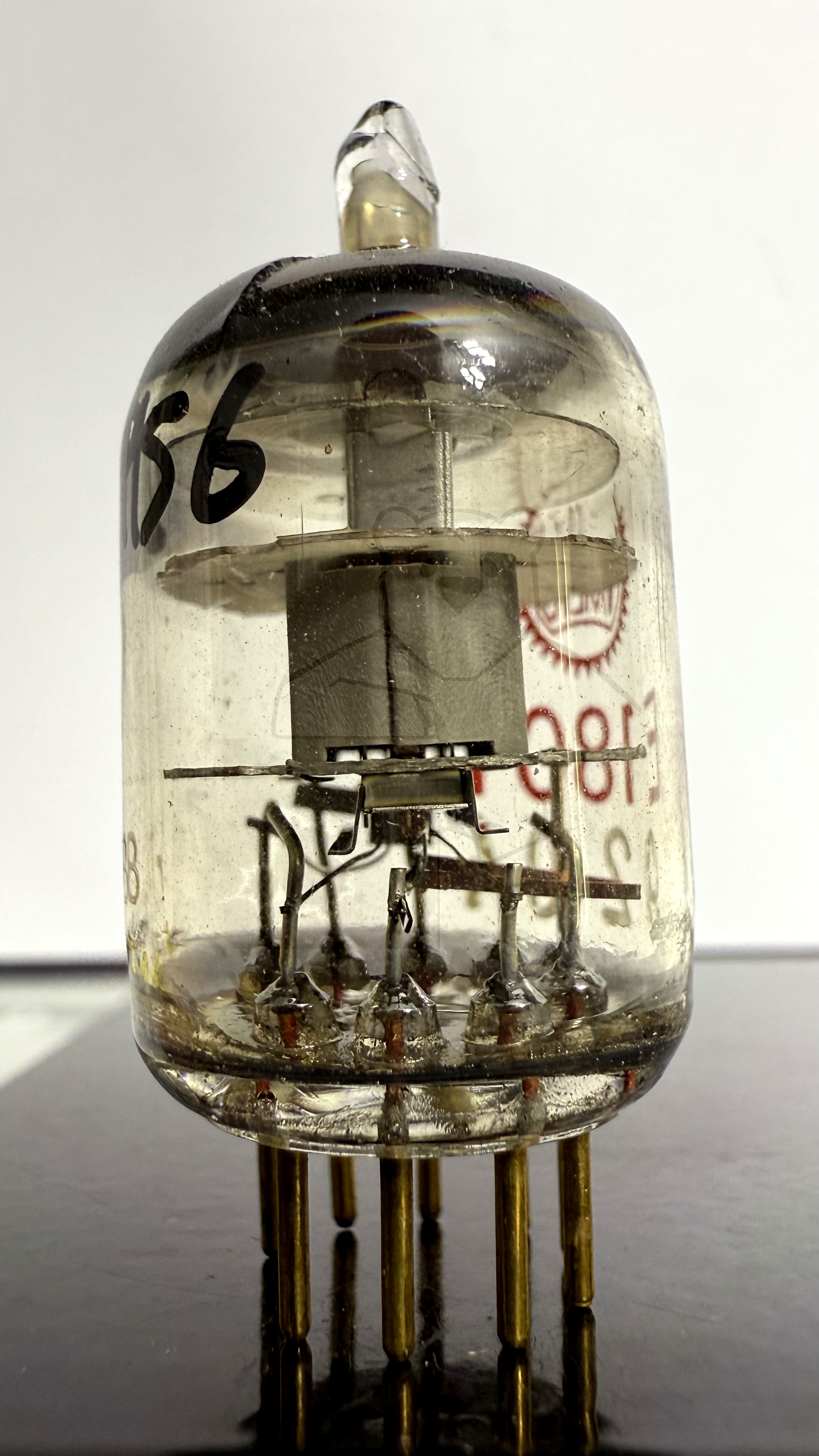

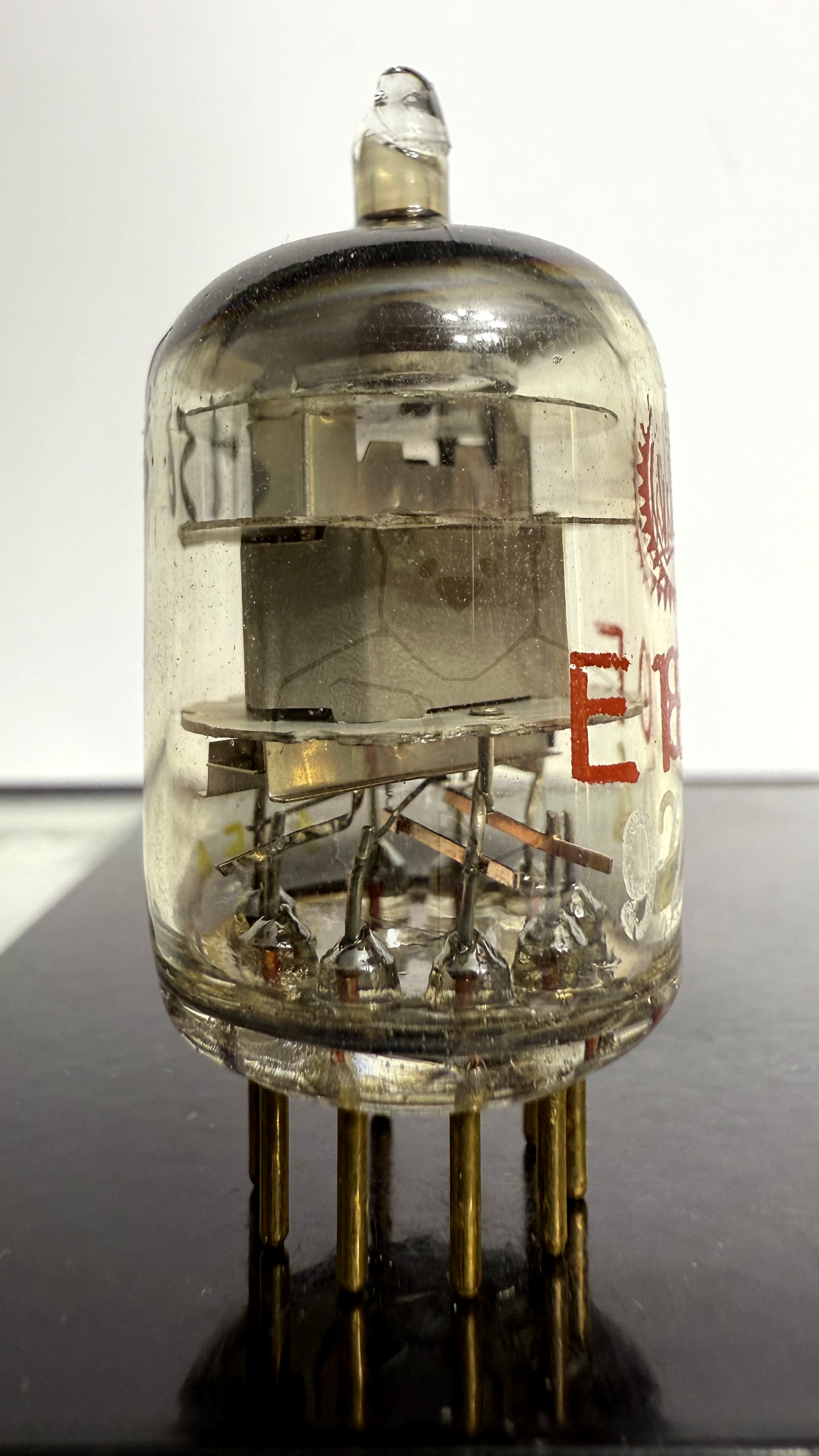

Daten und Bilder der Röhre: E180F

🔎 Beschreibung der Röhre: E180F

Name	E180F
Vergleichsname	6688 → 7788 → E810F
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 19:50:48

🔎 Beschreibung der Systeme für die Röhre: E180F

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	9
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

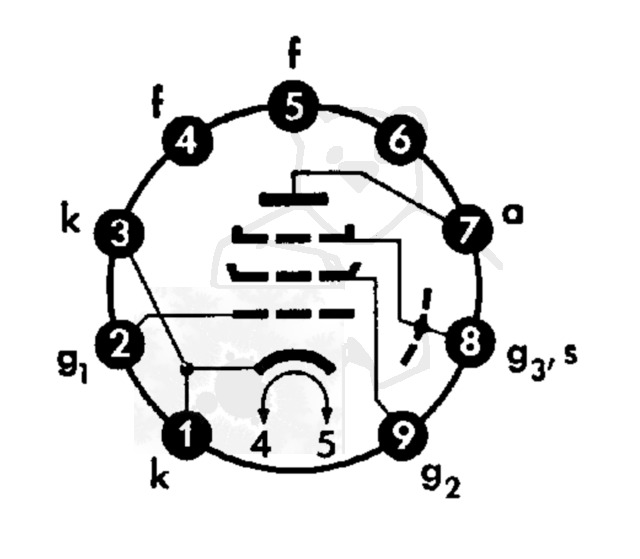

🔎 Sockelschaltung der E180F

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E180F
Datenblatt E180F AEG [www.tubedata.info].pdf (286 kB)
Datenblatt E180F Lamina [www.tubedata.info].pdf (1069 kB)
Datenblatt E180F Philips Version 1 [www.tubedata.info].pdf (839 kB)
Datenblatt E180F Philips Version 2 [www.tubedata.info].pdf (286 kB)
Datenblatt E180F Philips Version 3.pdf (448 kB)
Datenblatt E180F Siemens [www.tubedata.info].pdf (211 kB)
Datenblatt E180F Telefunken.pdf (140 kB)
Pruefkarte E180F - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte E180F CV3998 EF861 5A-170K - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
