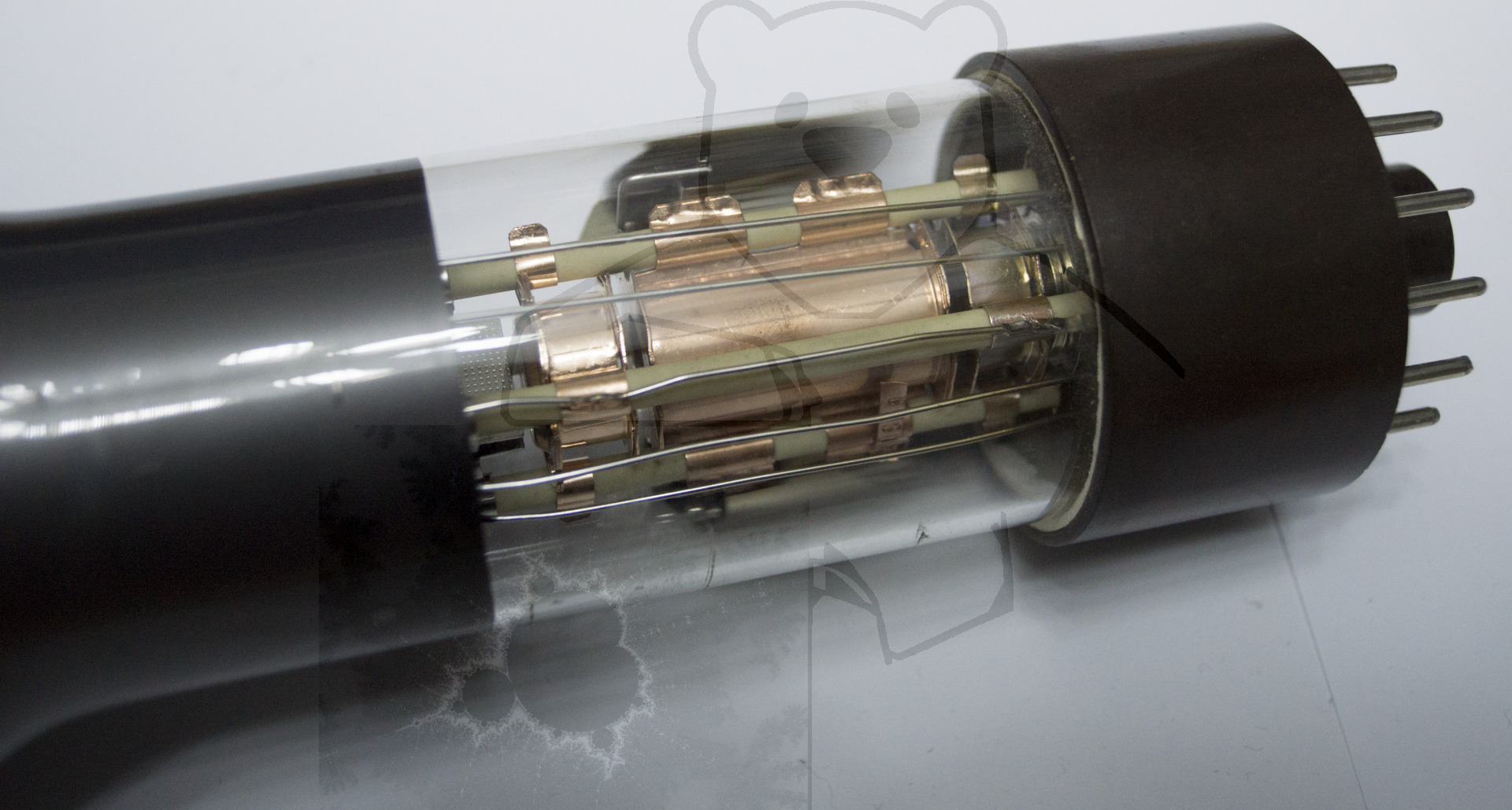

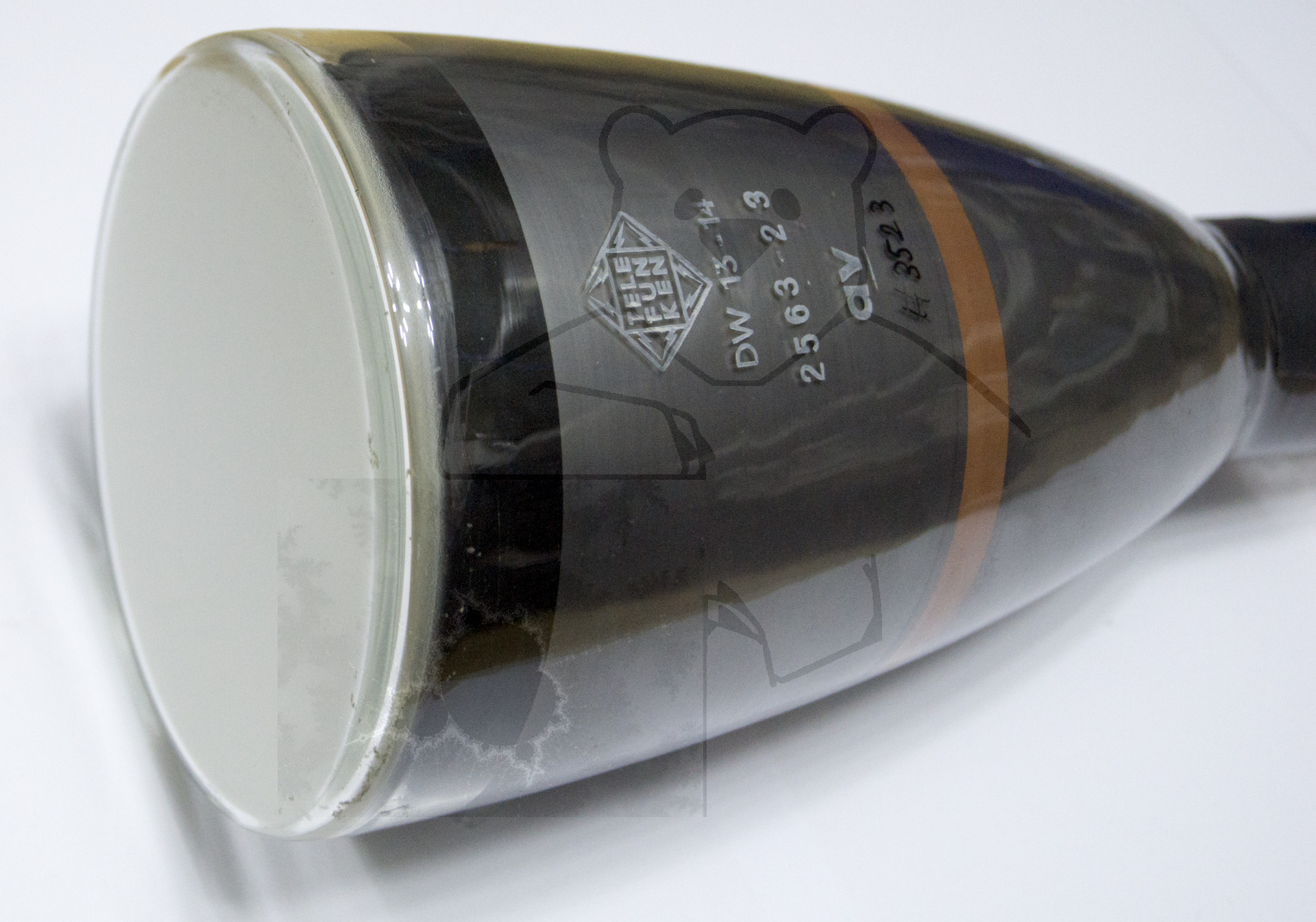

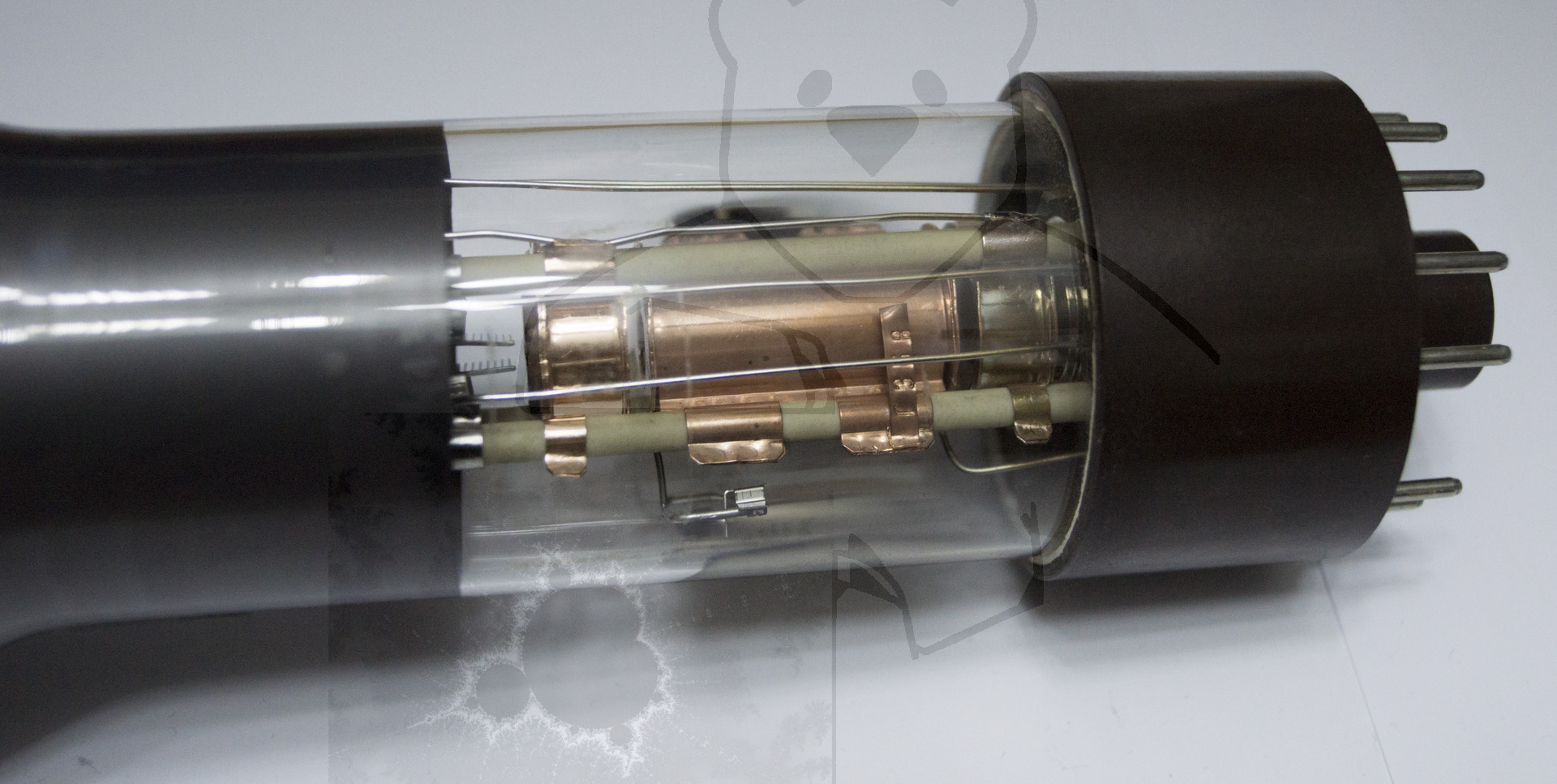

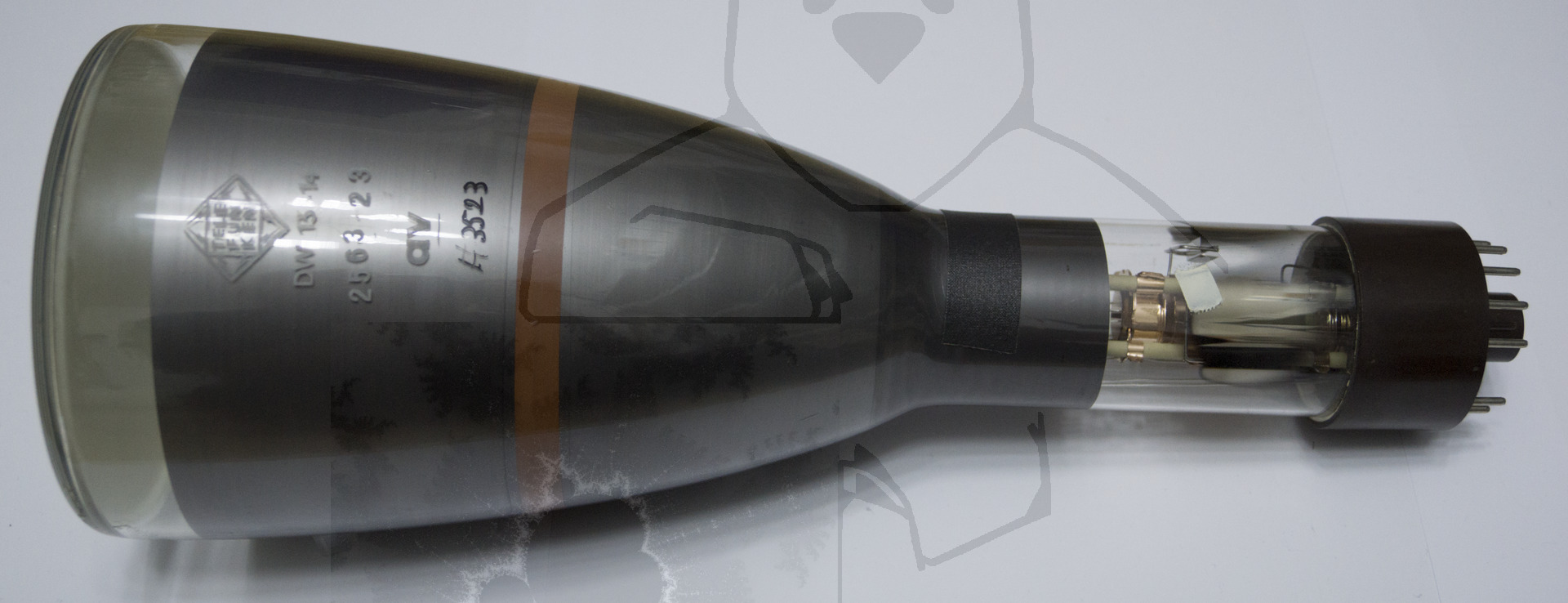

Daten und Bilder der Röhre: DW13-14

🔎 Beschreibung der Röhre: DW13-14

Name	DW13-14
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Diheptal, 14pol. → Liste aller Röhren mit: Diheptal, 14pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:44:55

🔎 Beschreibung der Systeme für die Röhre: DW13-14

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

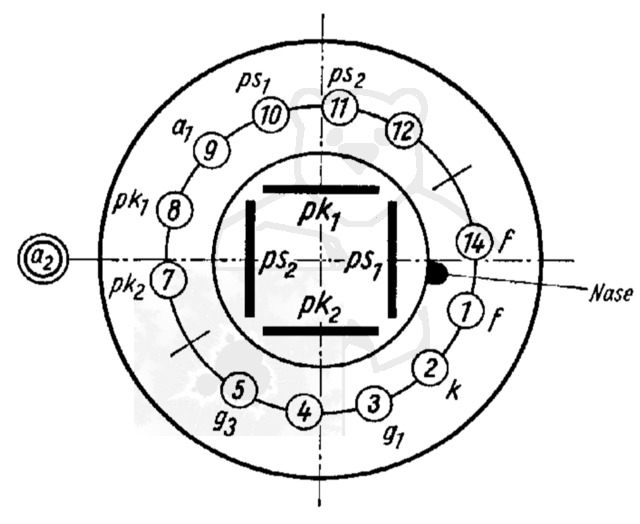

🔎 Sockelschaltung der DW13-14

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DW13-14
Datenblatt DB13-14 Telefunken.pdf (122 kB)
Datenblatt DB13-14, DG13-14, DN13-14, DP13-14, DZ13-14.pdf (60 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
