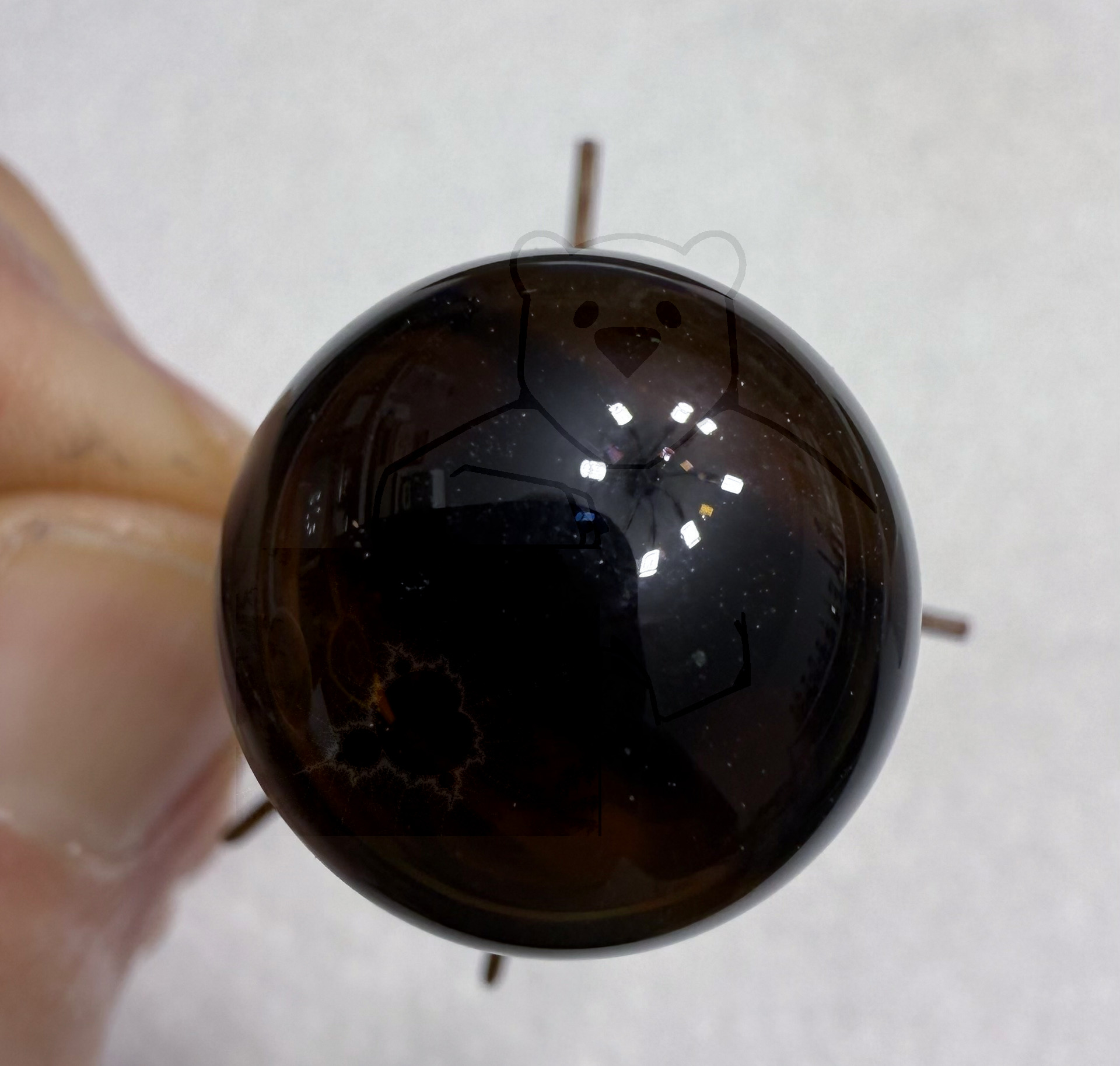

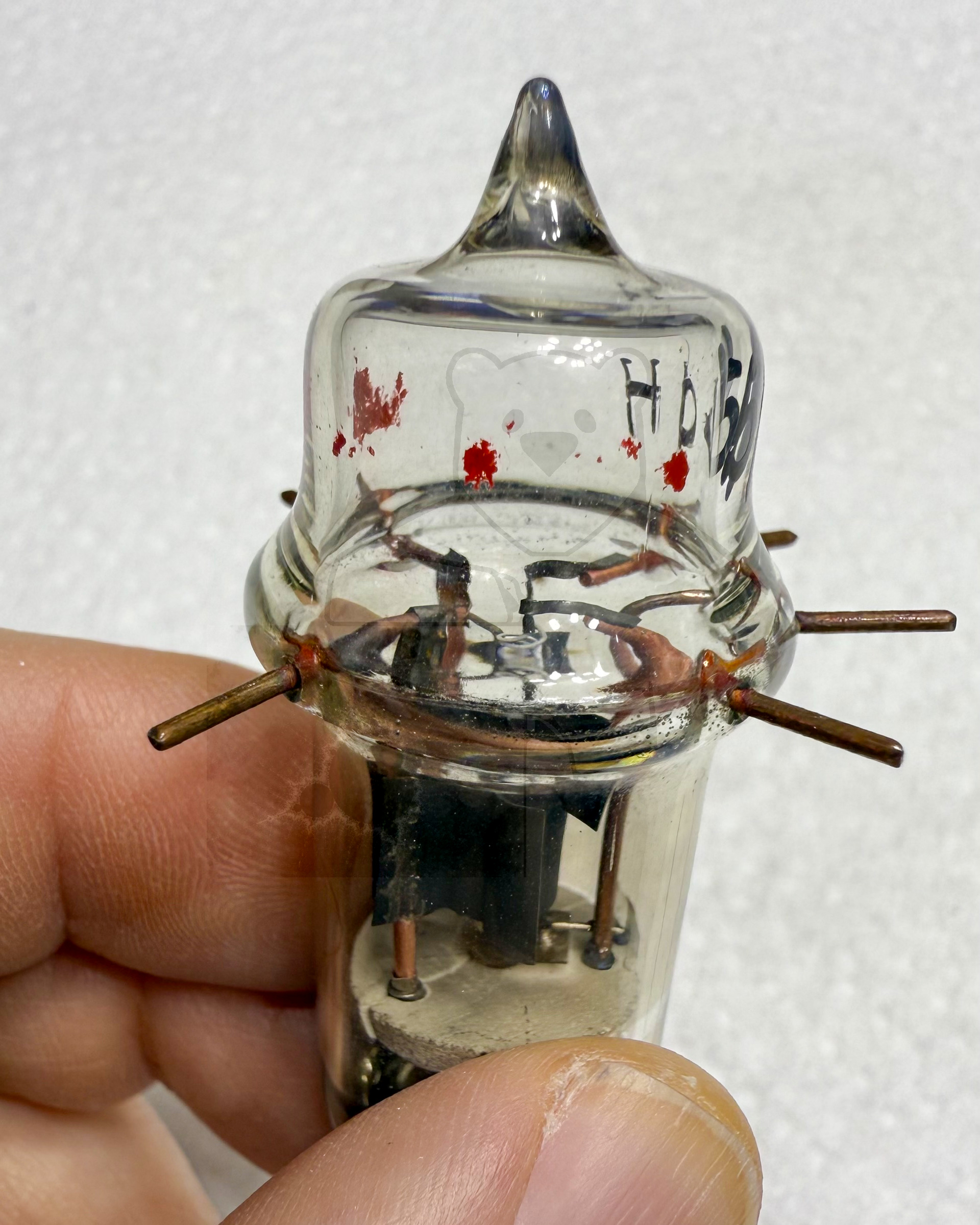

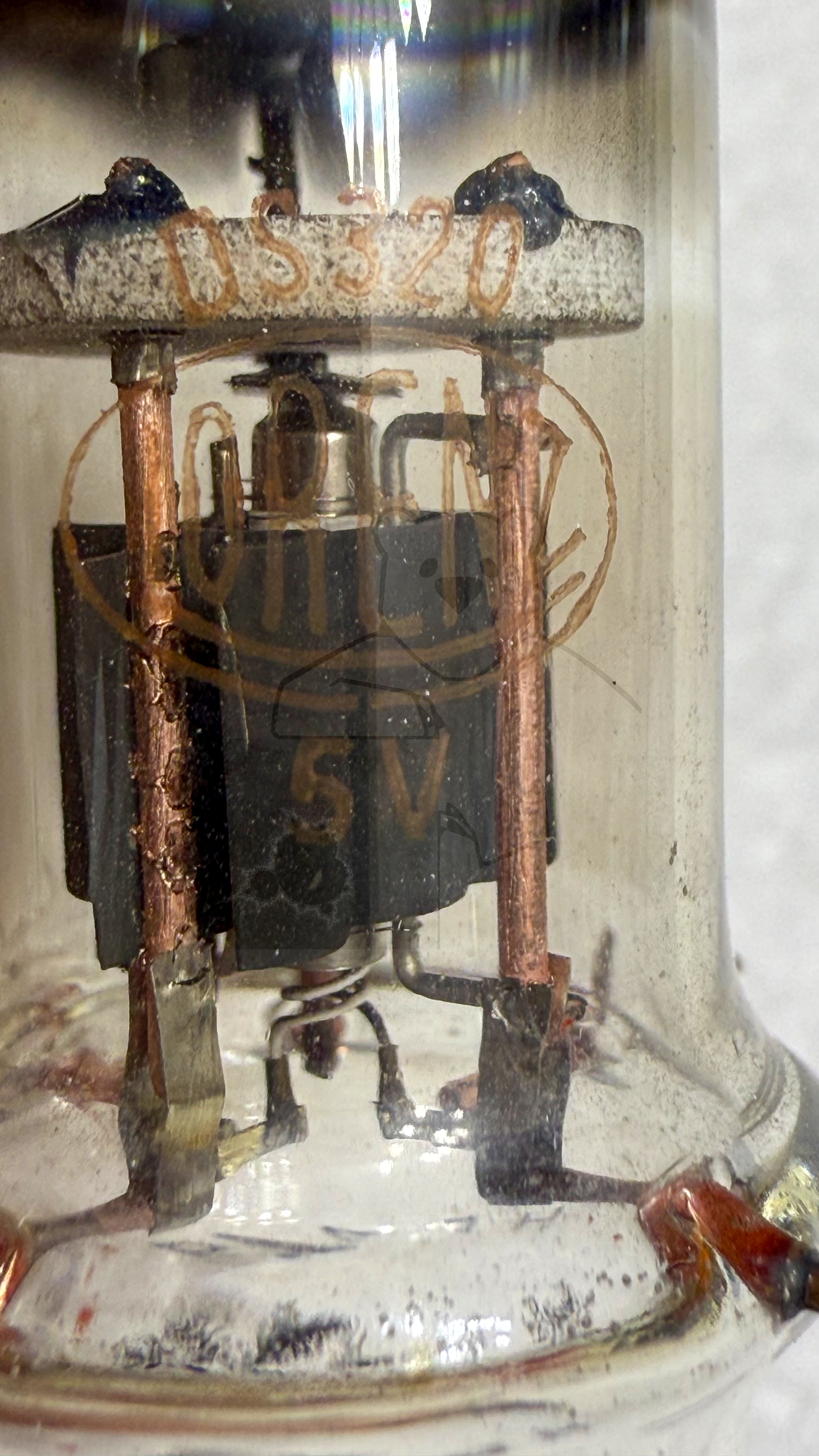

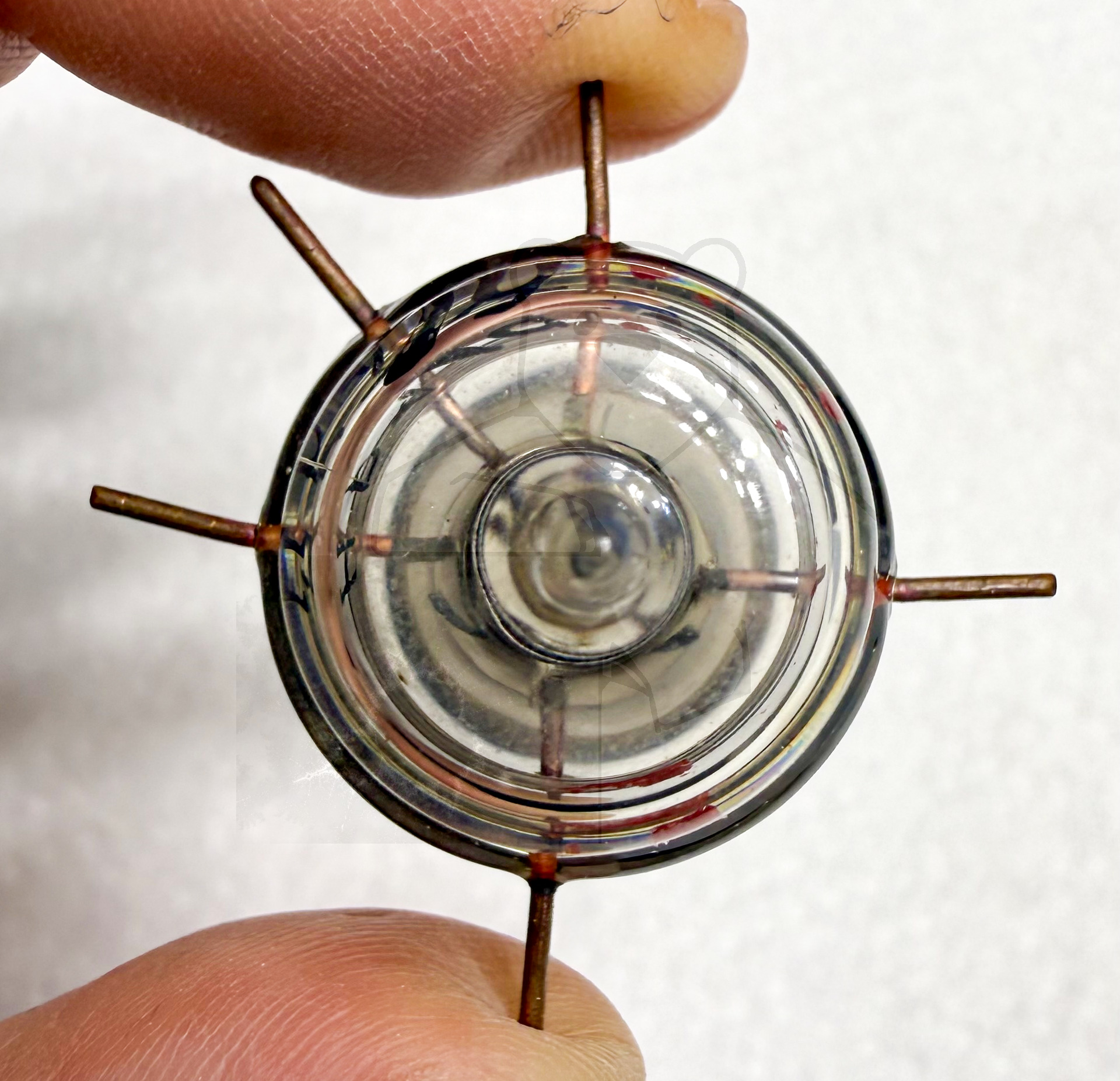

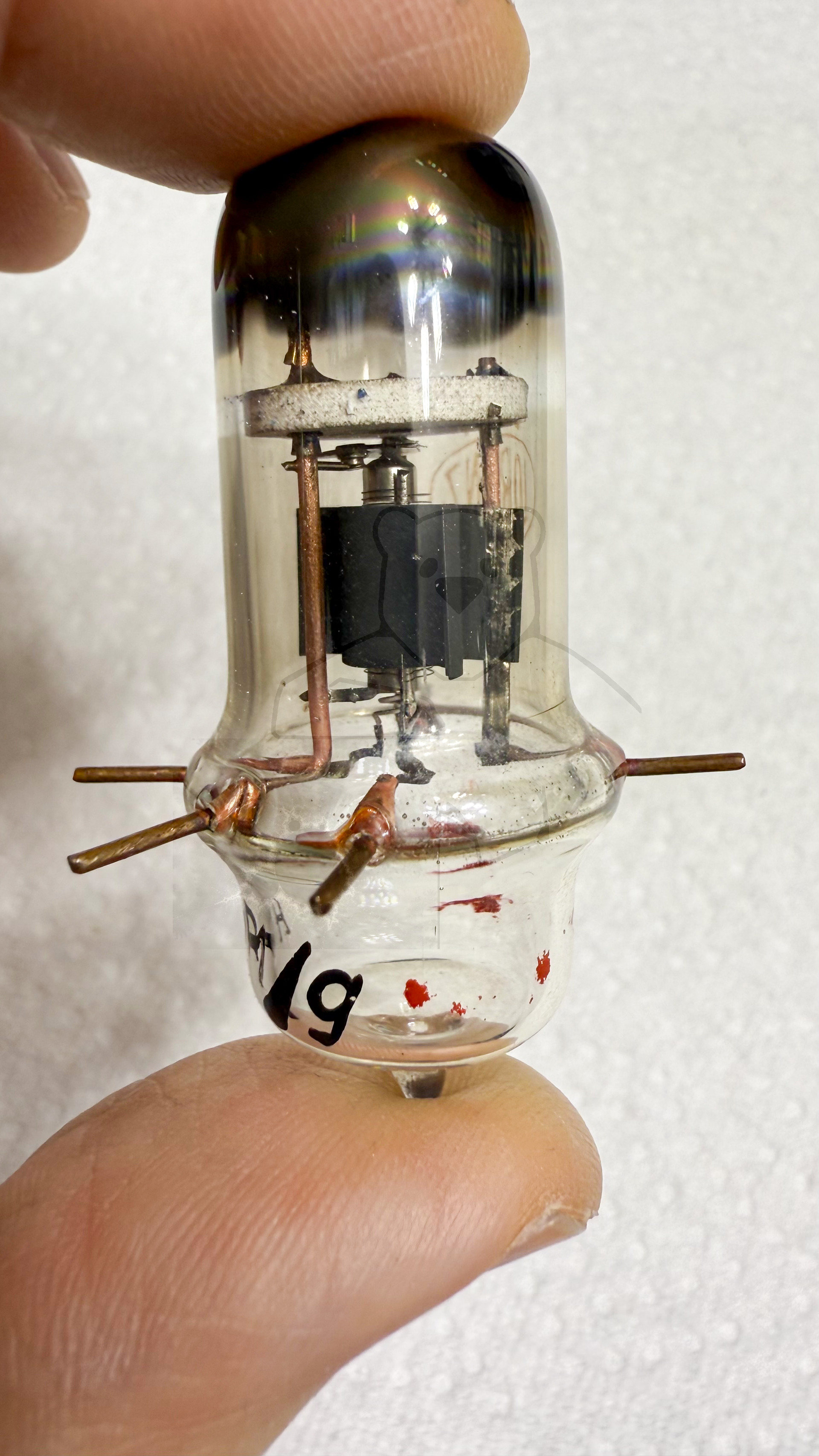

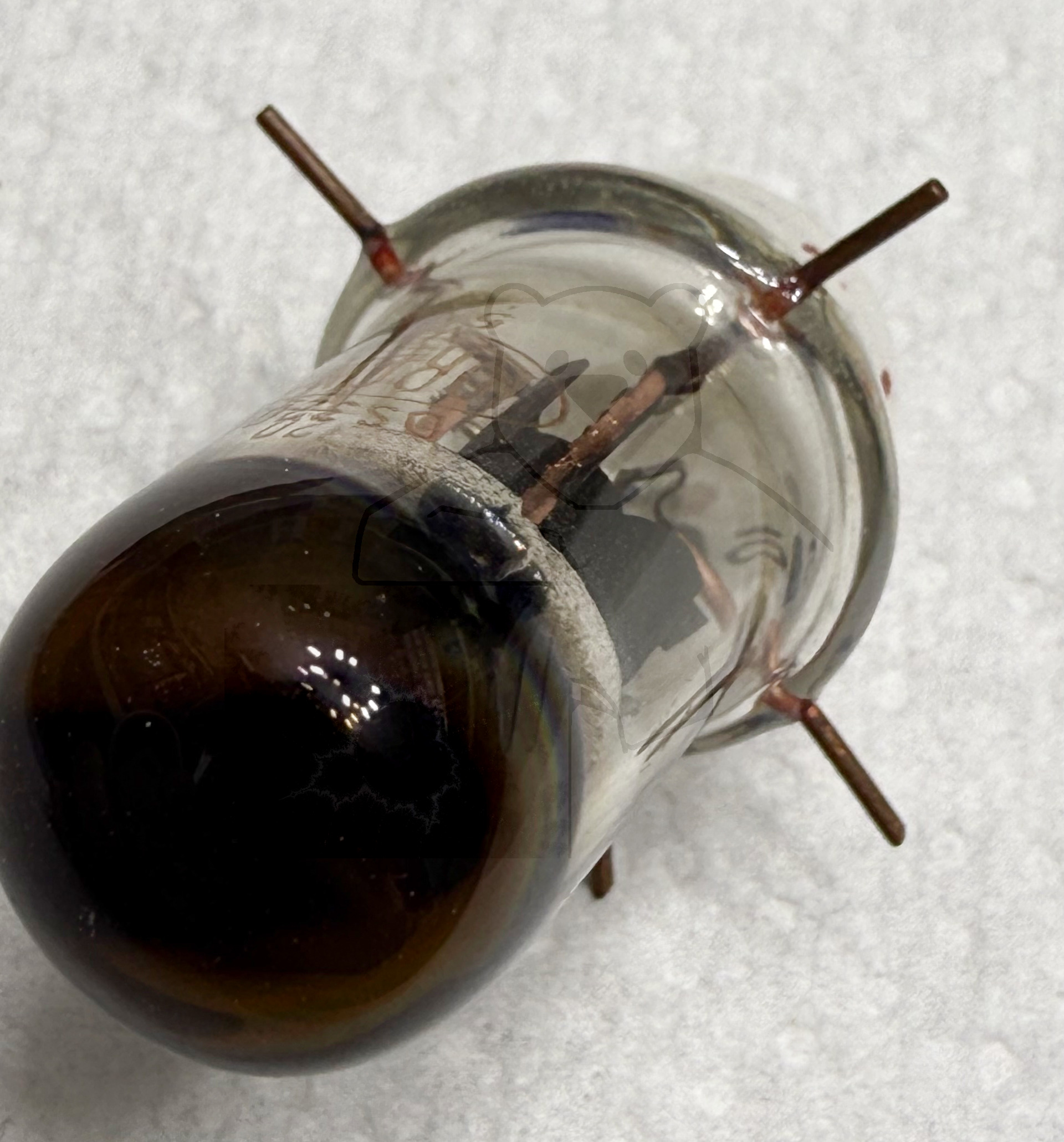

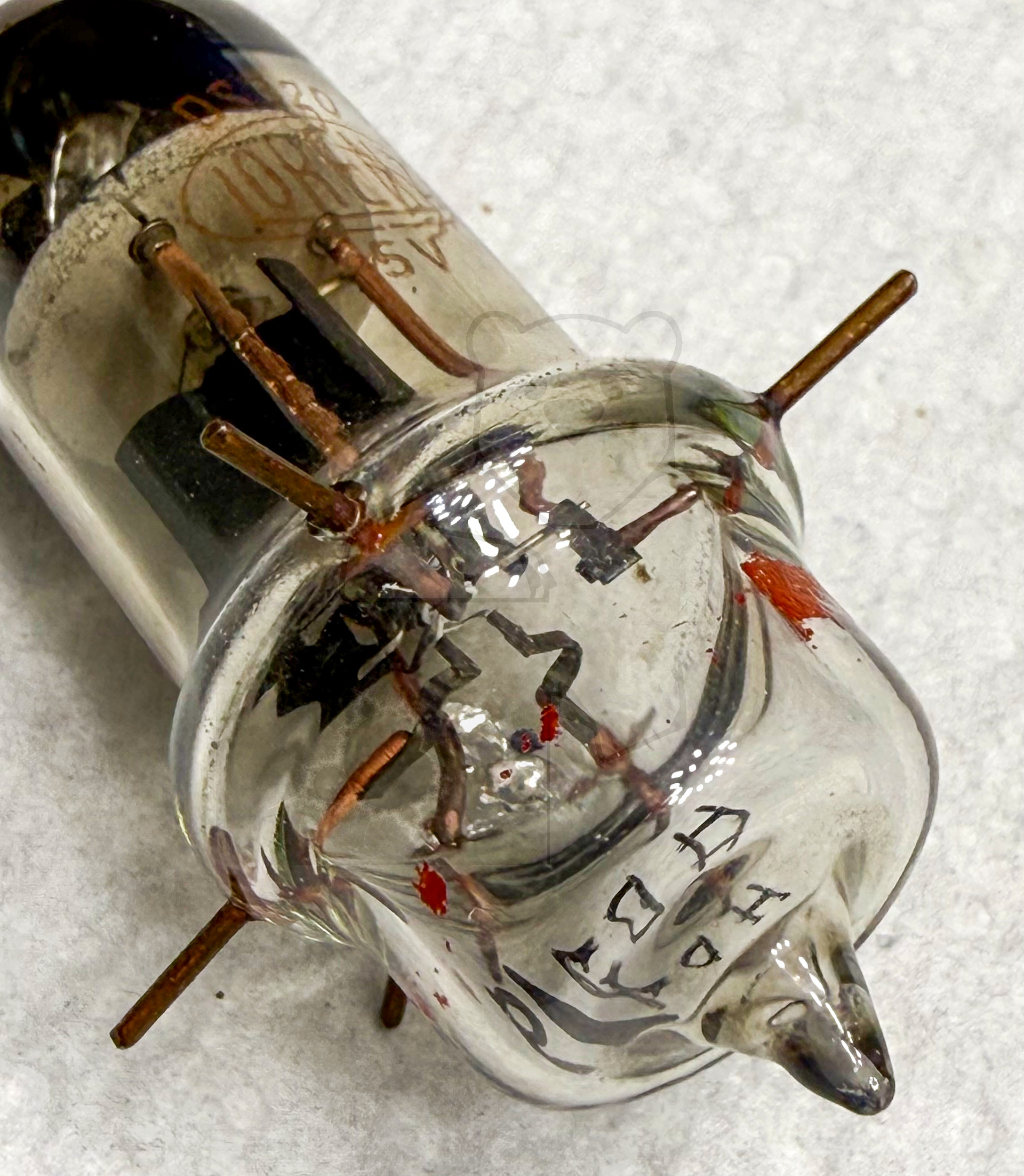

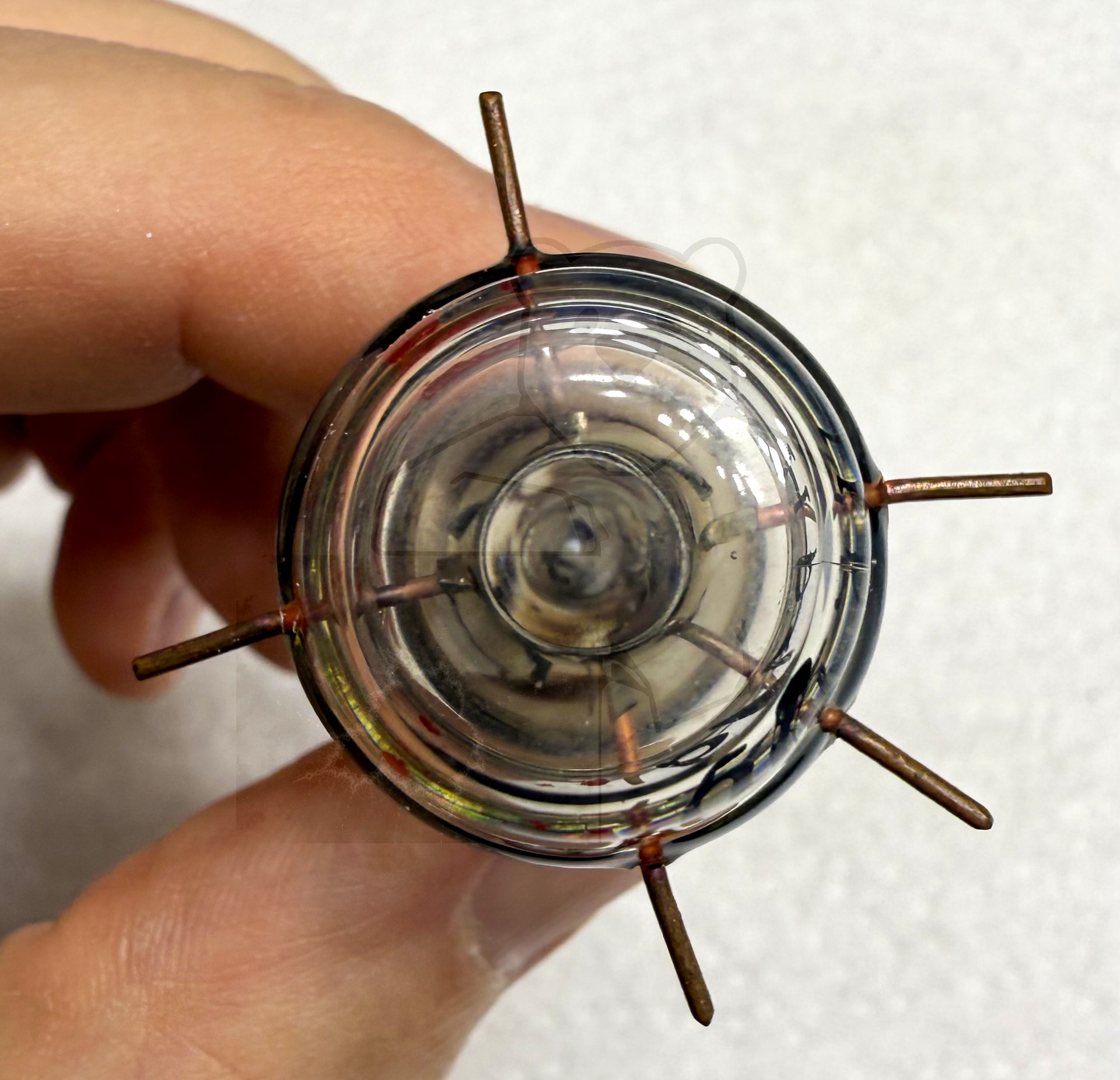

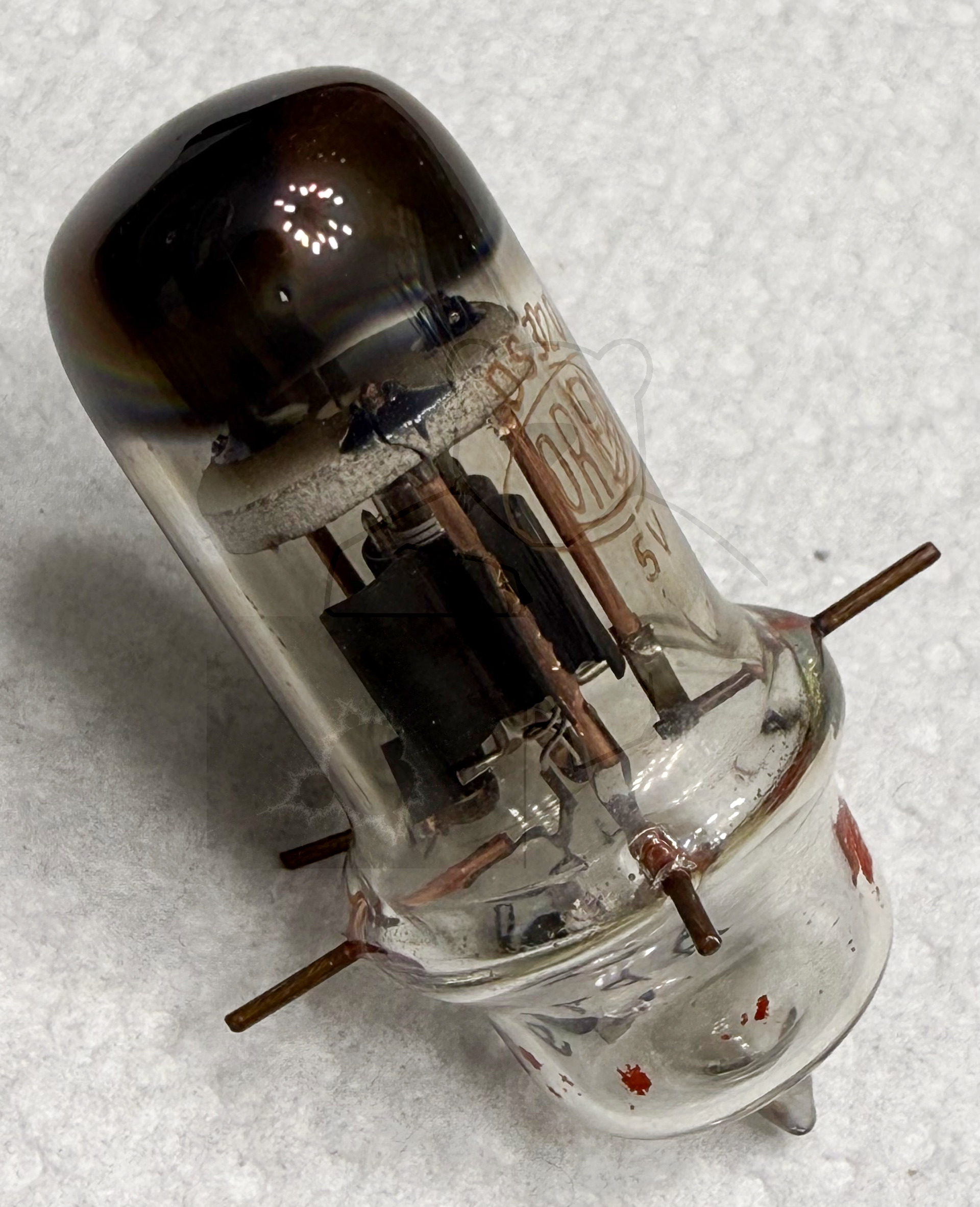

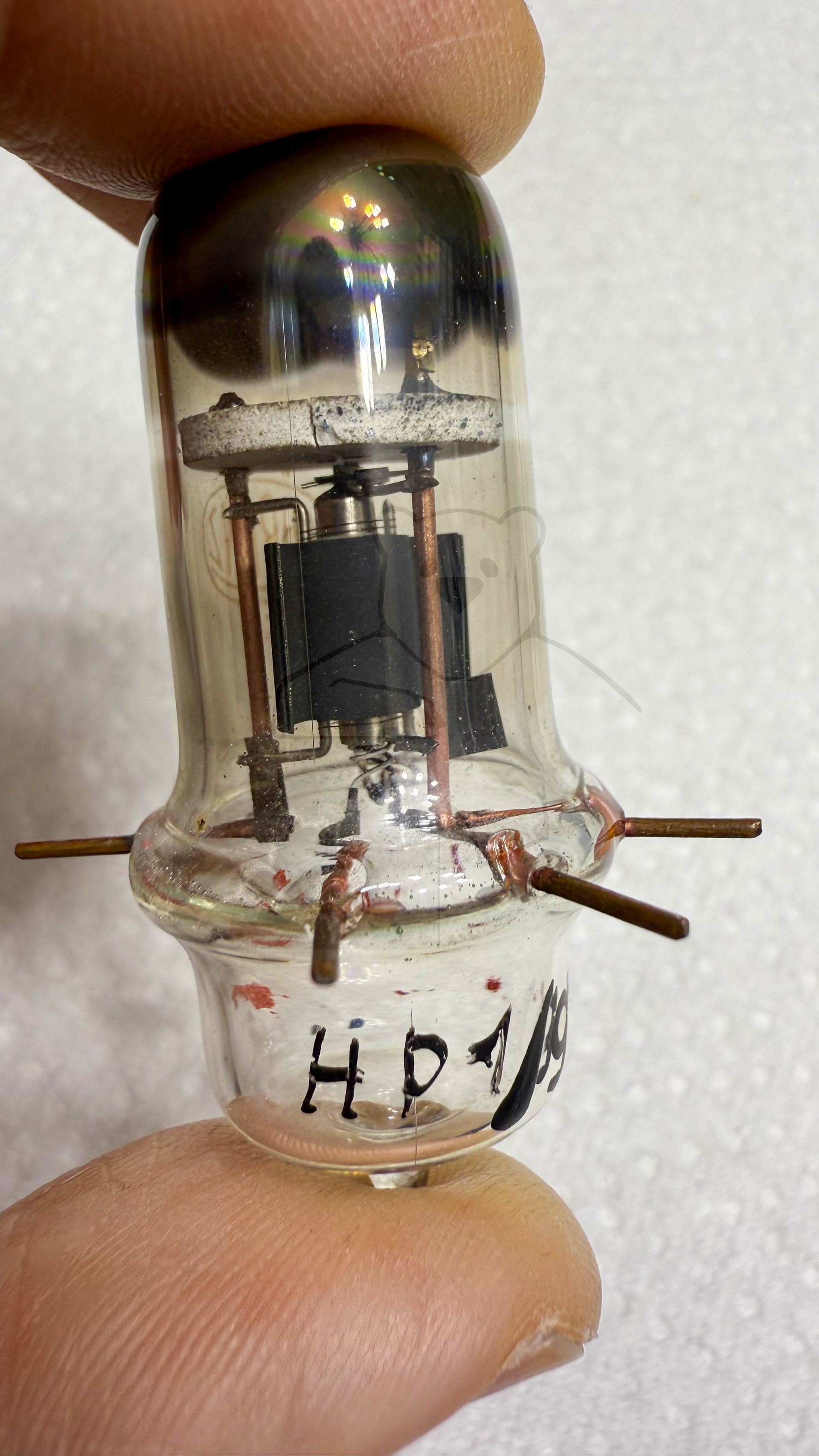

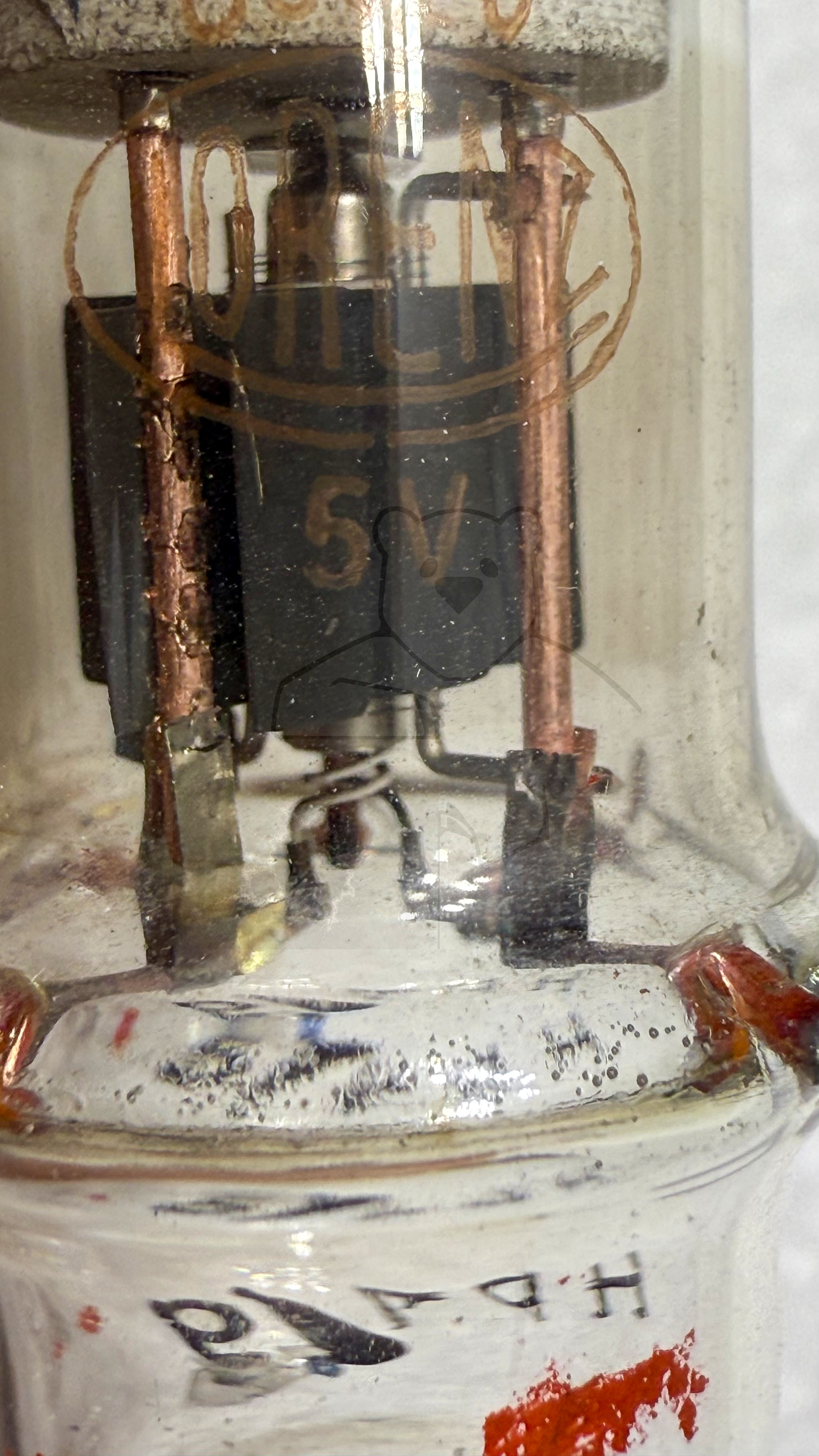

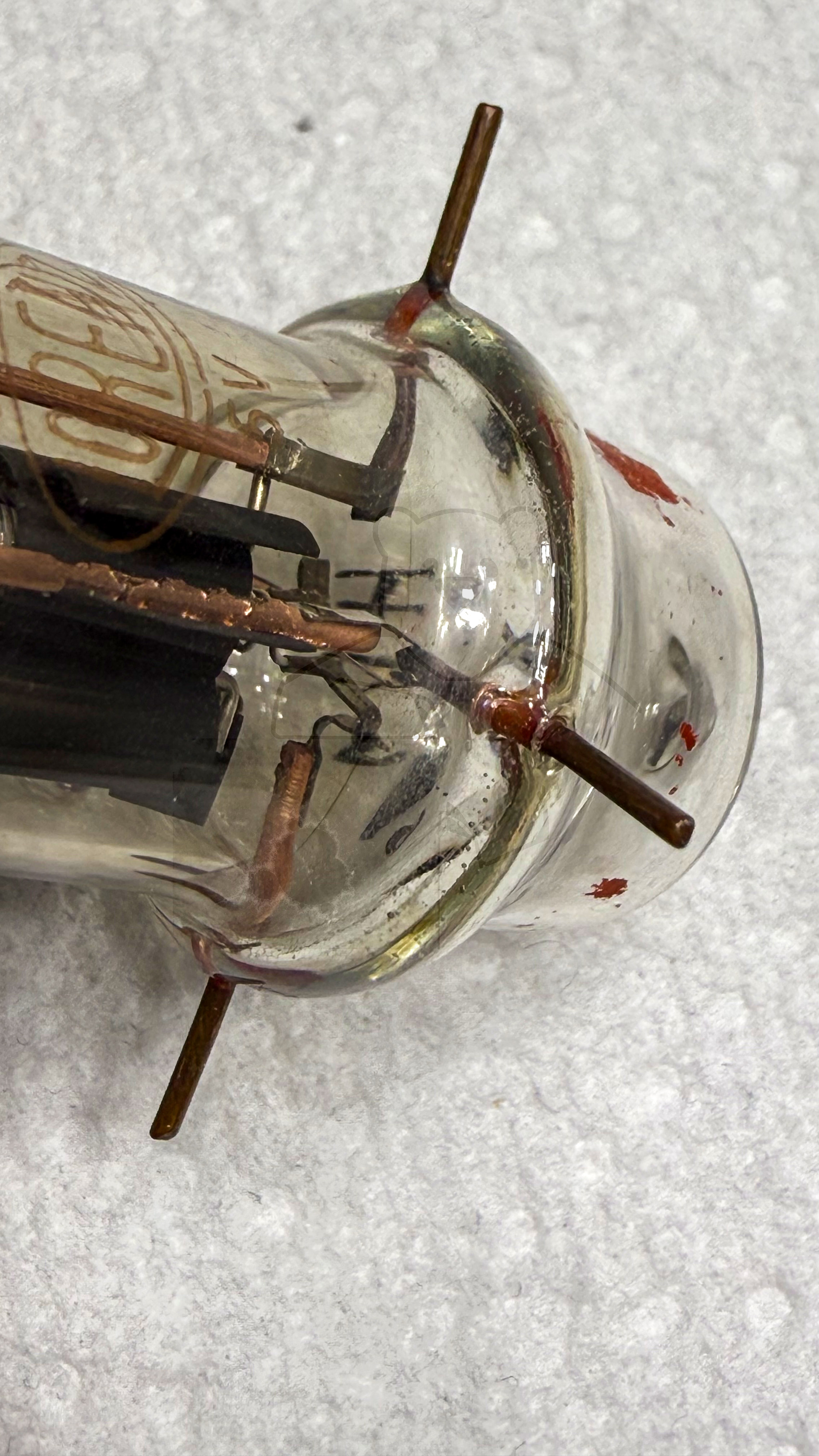

Daten und Bilder der Röhre: DS320

🔎 Beschreibung der Röhre: DS320

Name	DS320
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Eichelroehre → Liste aller Röhren mit: Eichelroehre
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:43:30

🔎 Beschreibung der Systeme für die Röhre: DS320

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

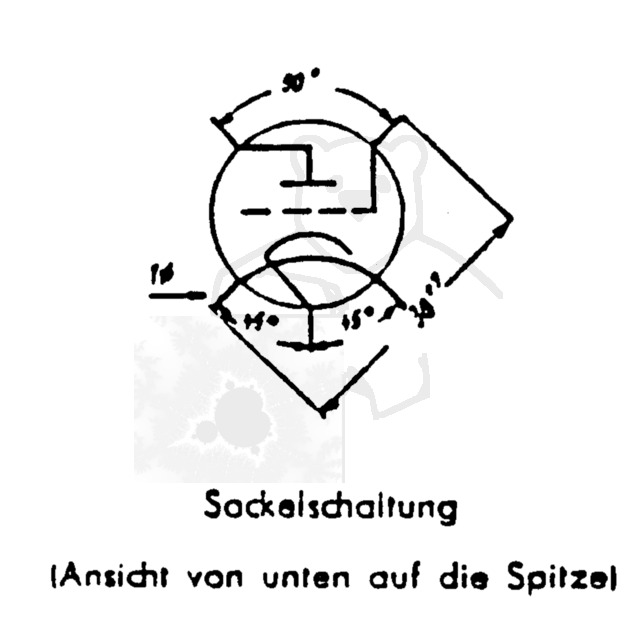

🔎 Sockelschaltung der DS320

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: DS320
Datenblatt DS320 Lorenz [www.tubedata.info].pdf (82 kB)
