đ Beschreibung der Röhre: DQ2a
| Name | DQ2a |
| Vergleichsname | |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Edison, E27 â Liste aller Röhren mit: Edison, E27 |
| ZusĂ€tzliche Informationen | Röhre arbeitet mit QuecksilberfĂŒllung |
| Letzte Ănderung | 08.06.2018 10:39:11 |
đ Beschreibung der Systeme fĂŒr die Röhre: DQ2a
| System 1 | |
| Kathode | Aussengewinde |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | Gewinde |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

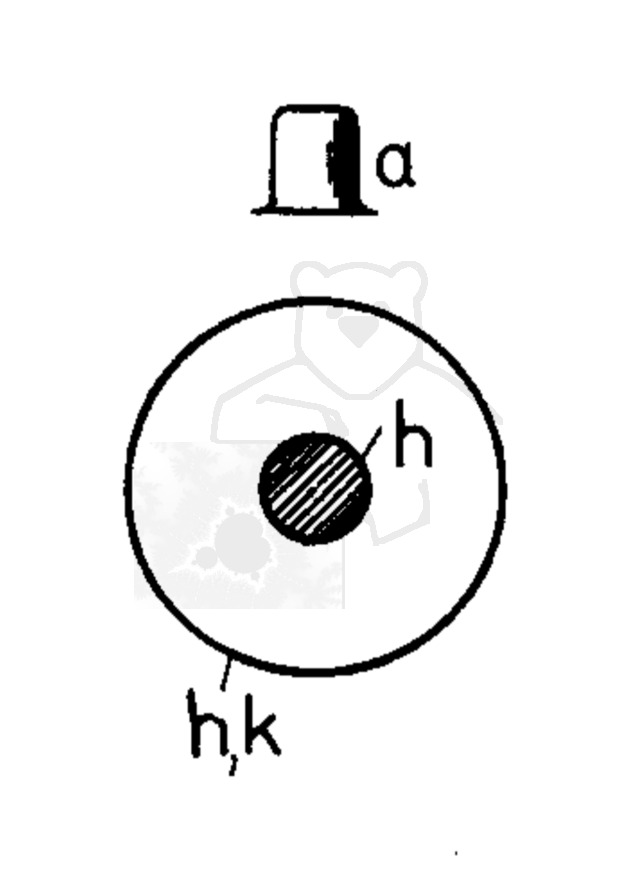

đ Sockelschaltung der DQ2a
Bildquelle: Mullard Datenblatt
đ Bilder der Röhre: DQ2a

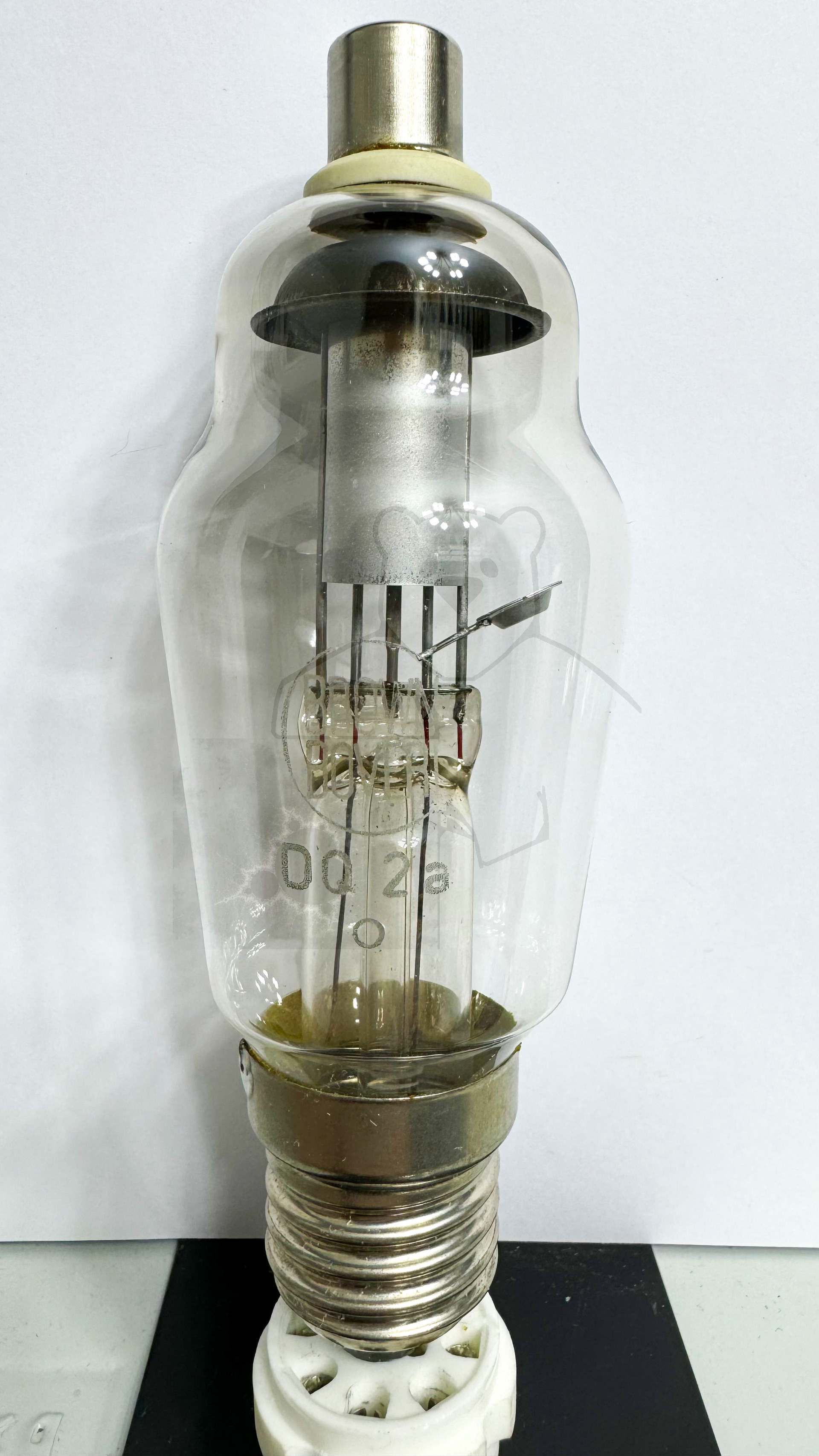

Röhre DQ2a #4492 Bild 1

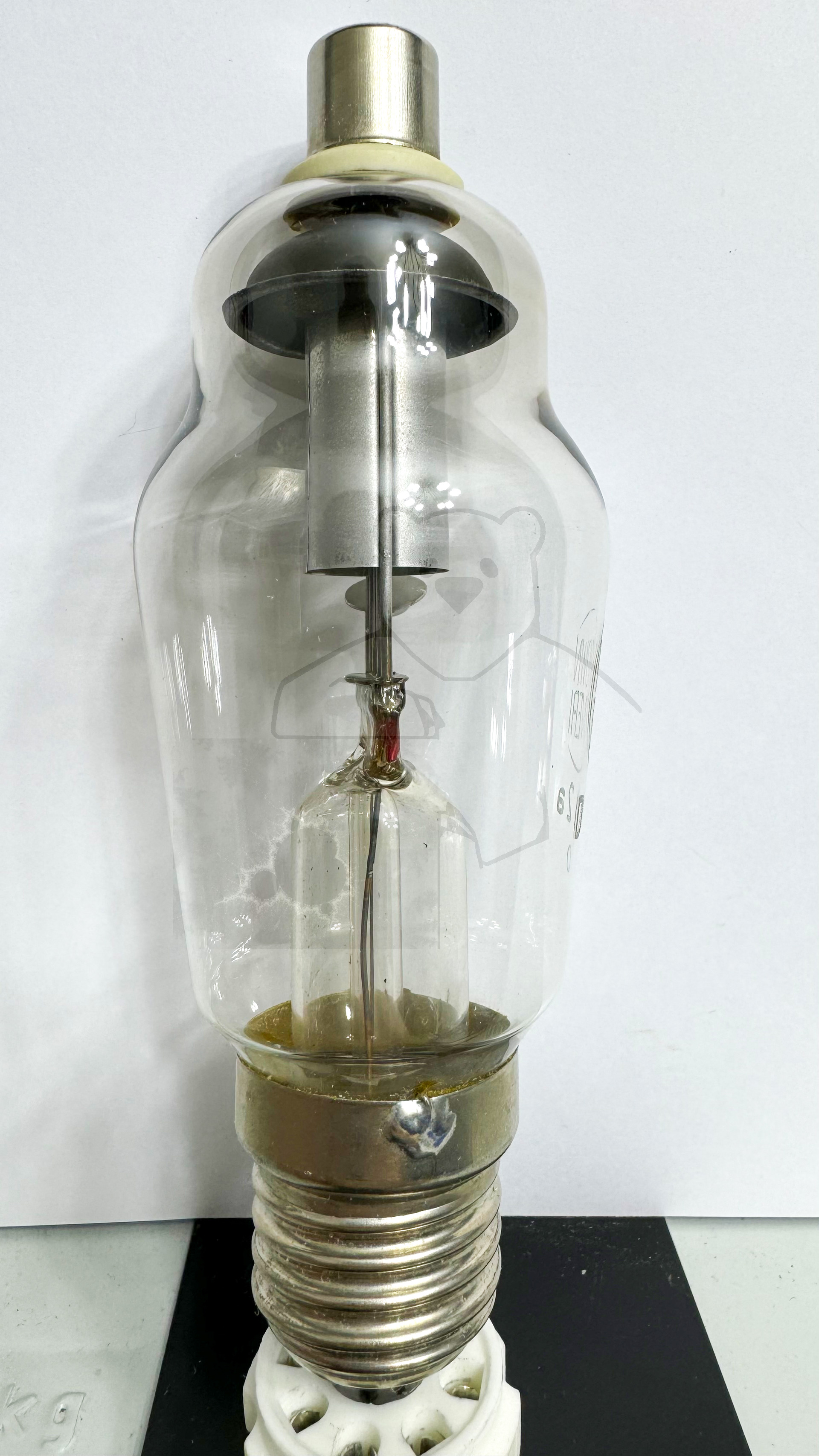

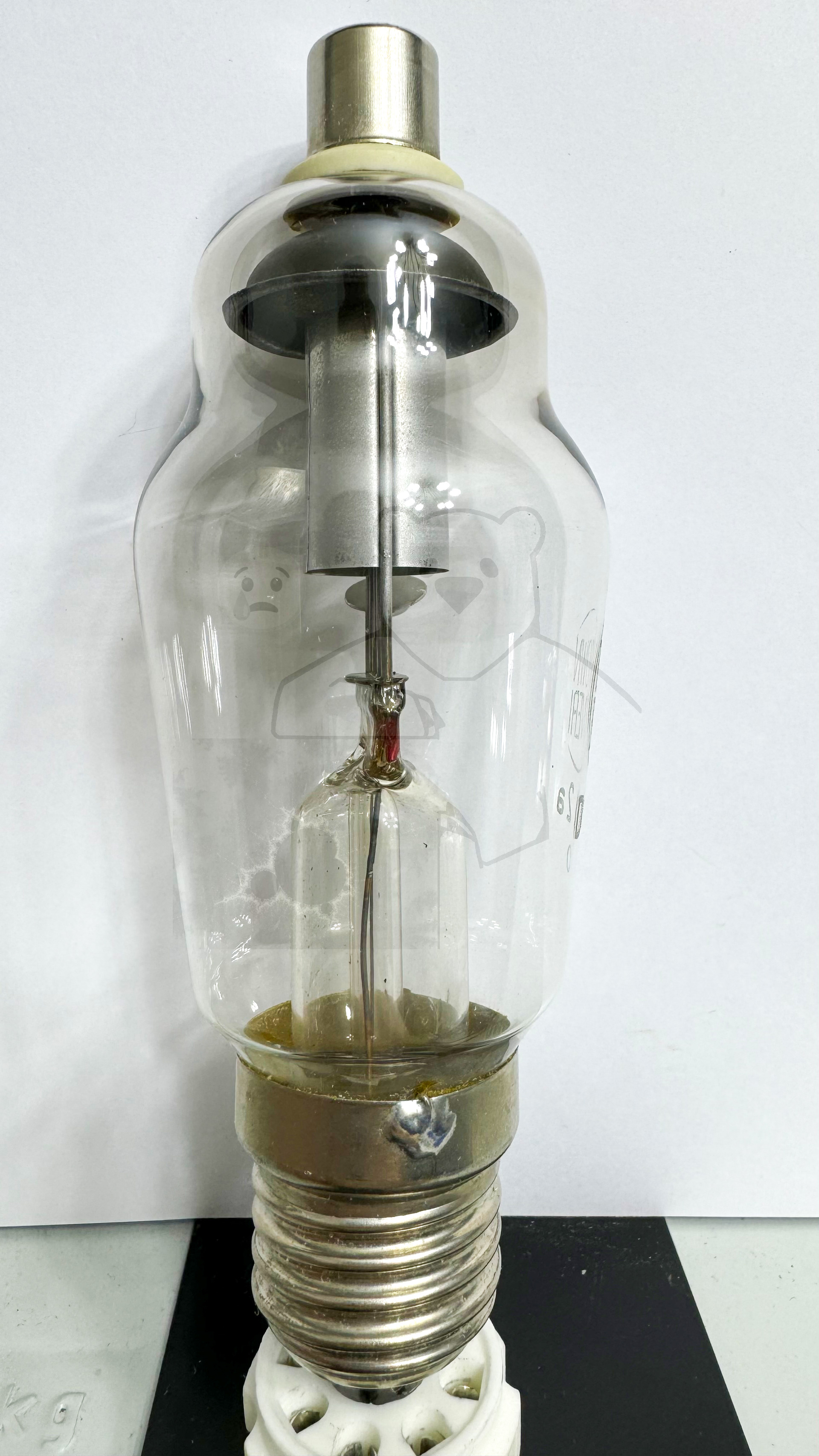

Röhre DQ2a #4492 Bild 2

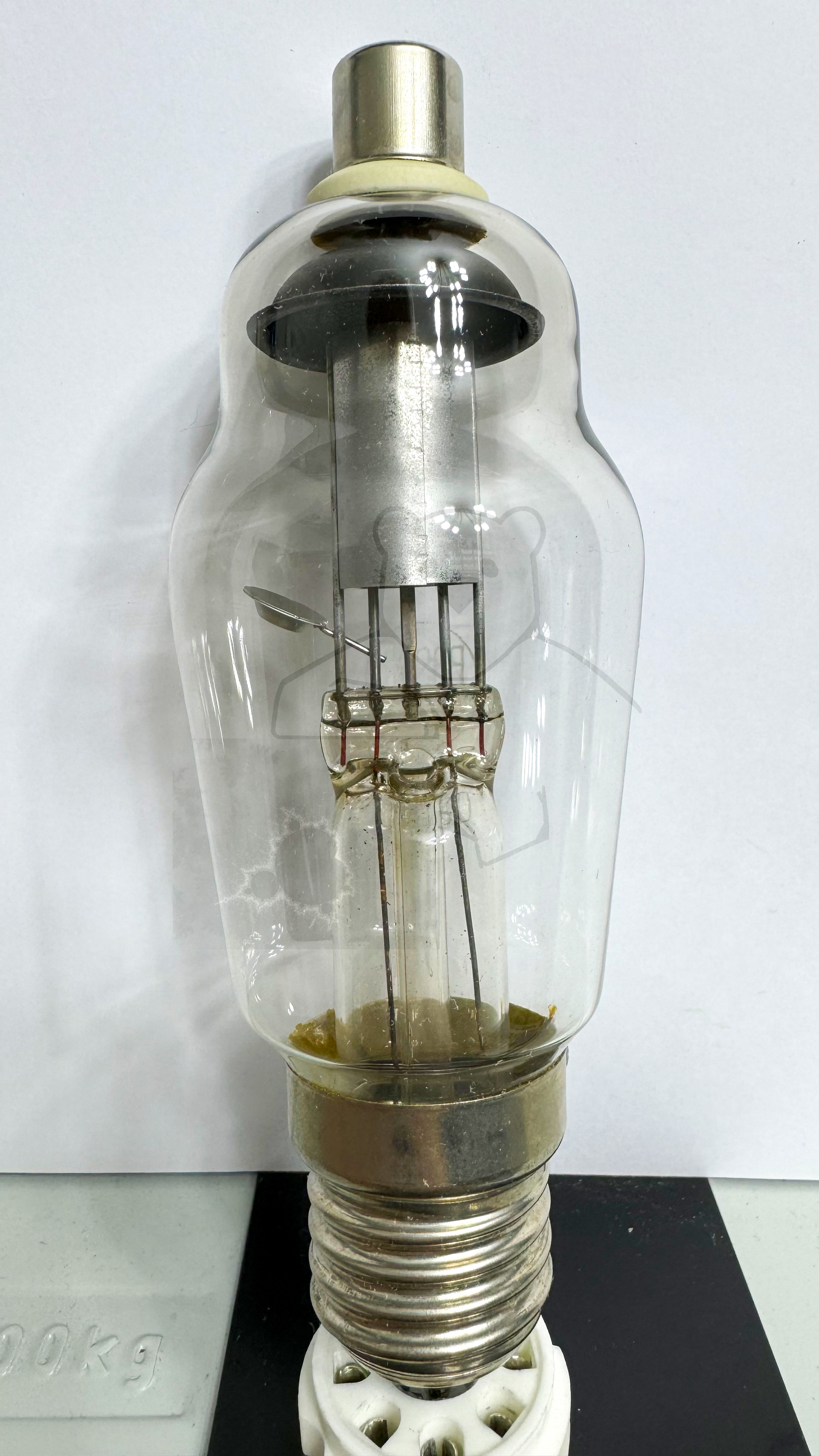

Röhre DQ2a #4492 Bild 3

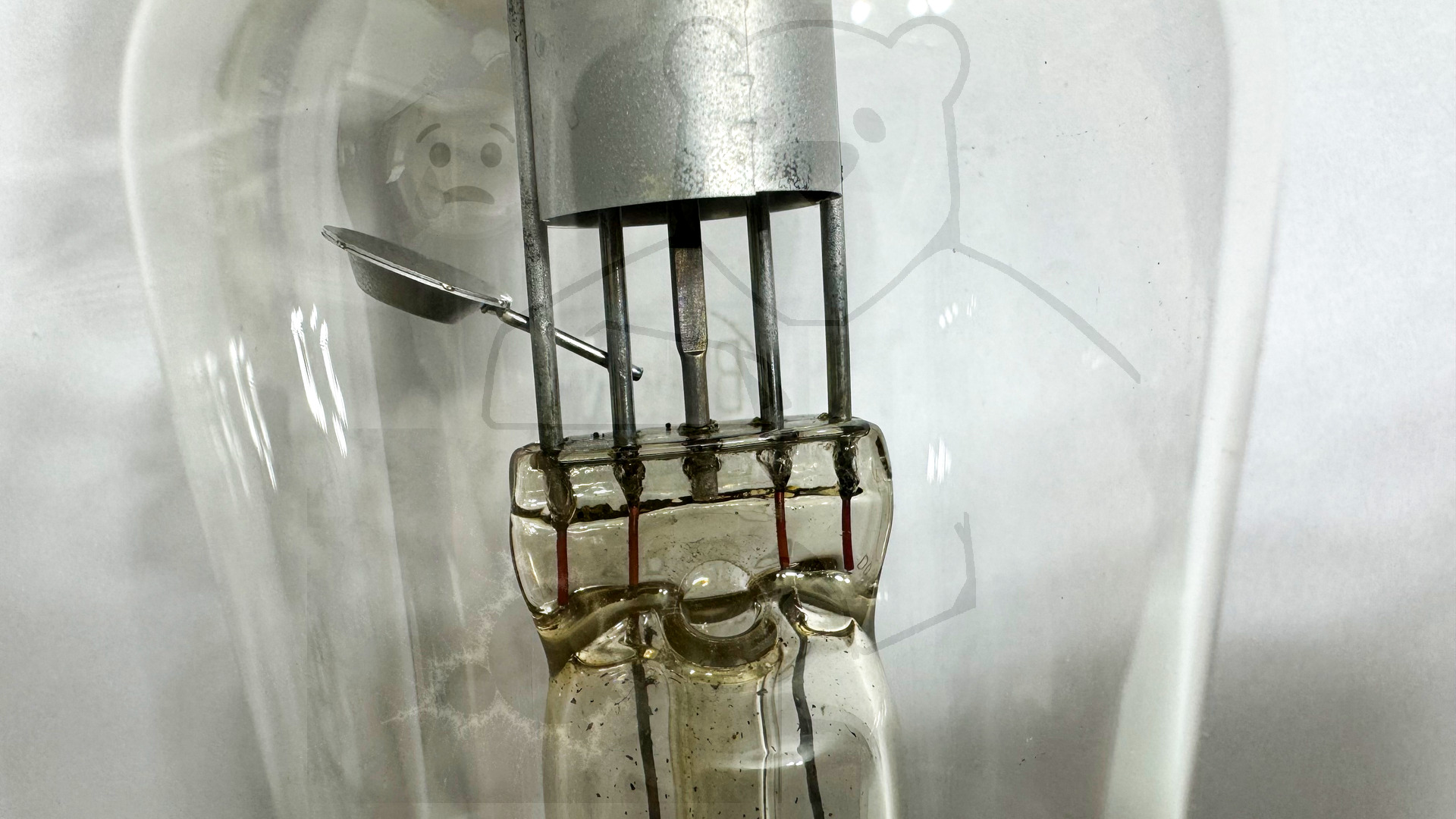

Röhre DQ2a #4492 Bild 4

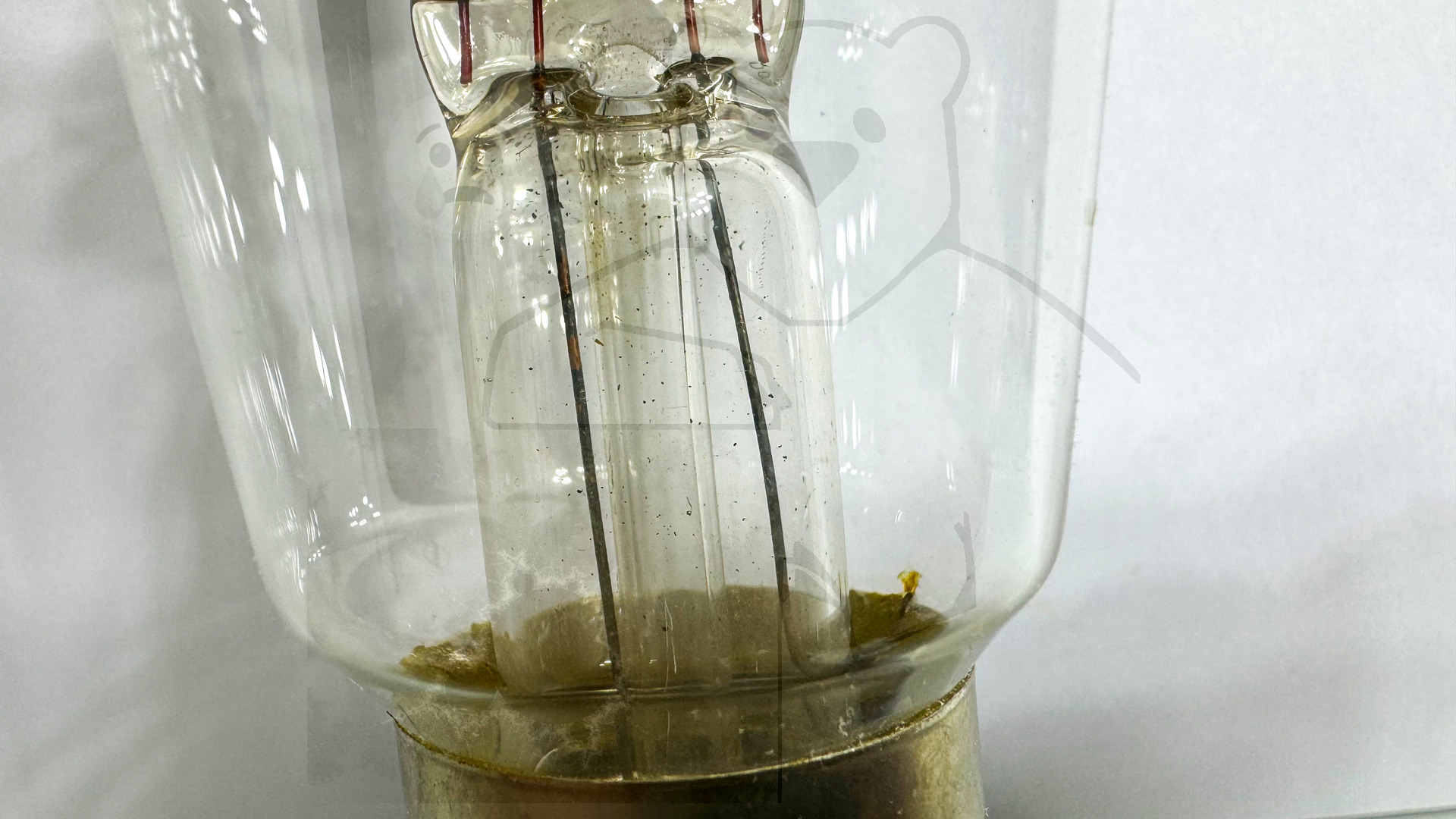

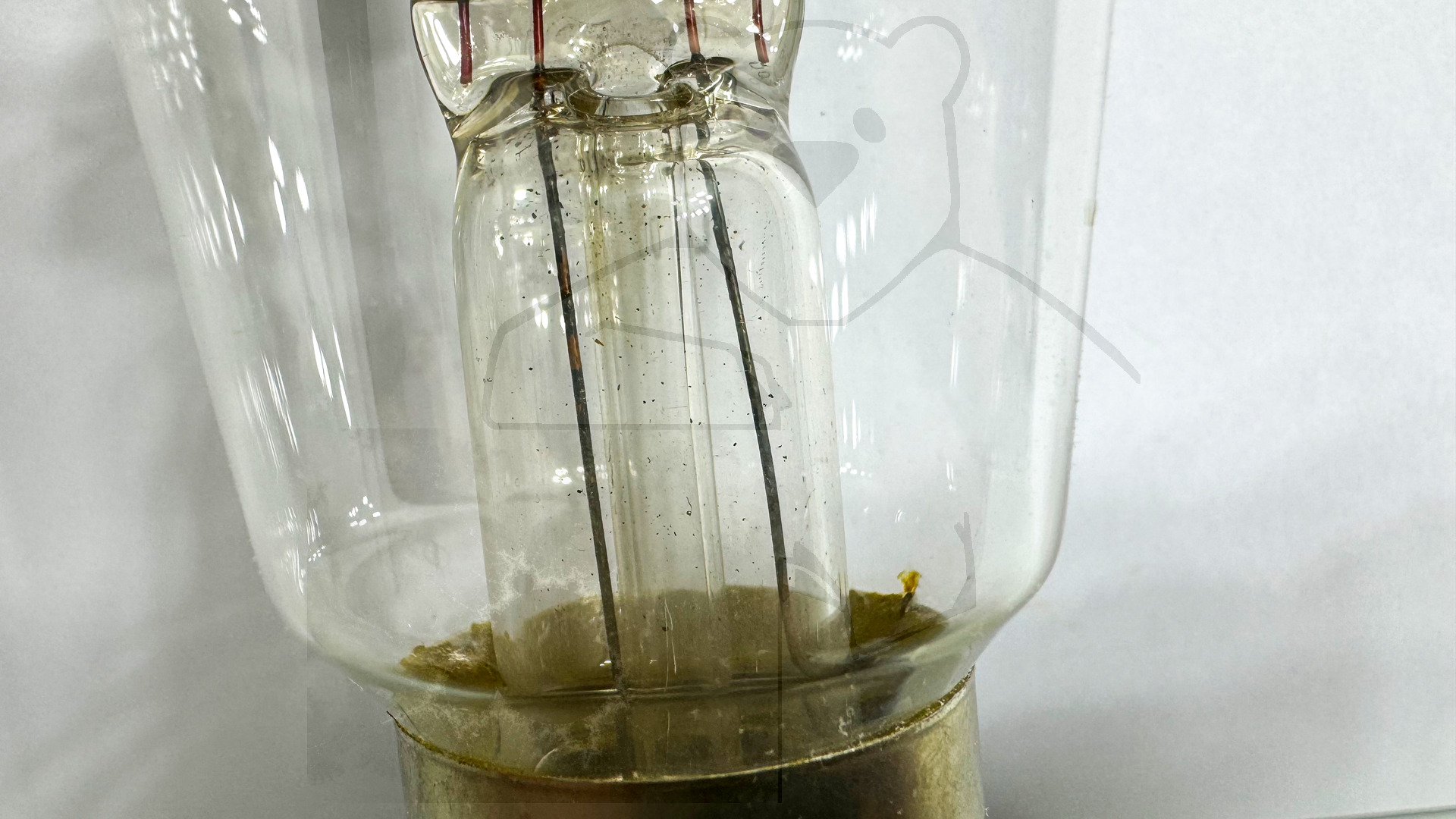

Röhre DQ2a #4492 Bild 5

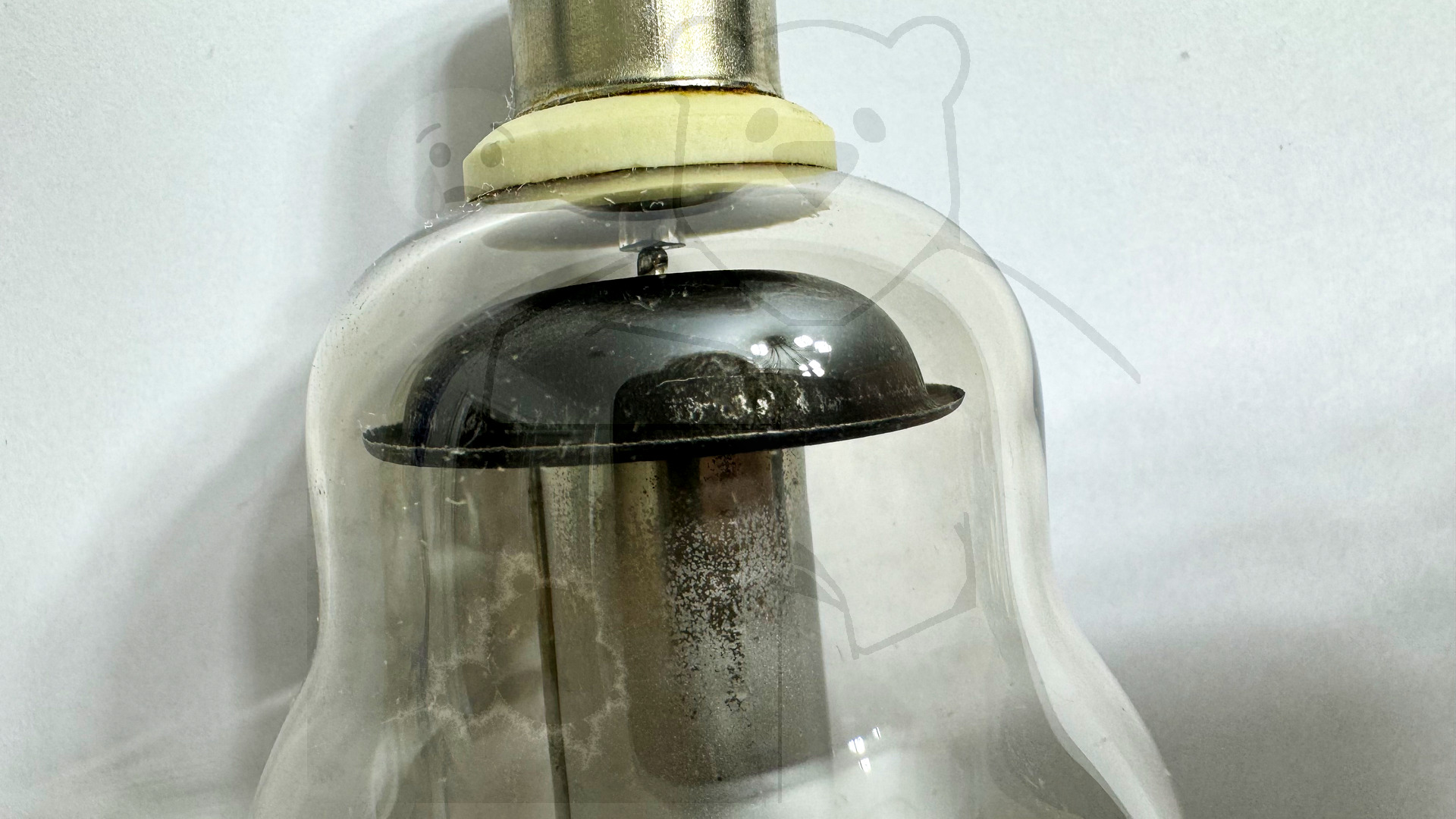

Röhre DQ2a #4492 Bild 6

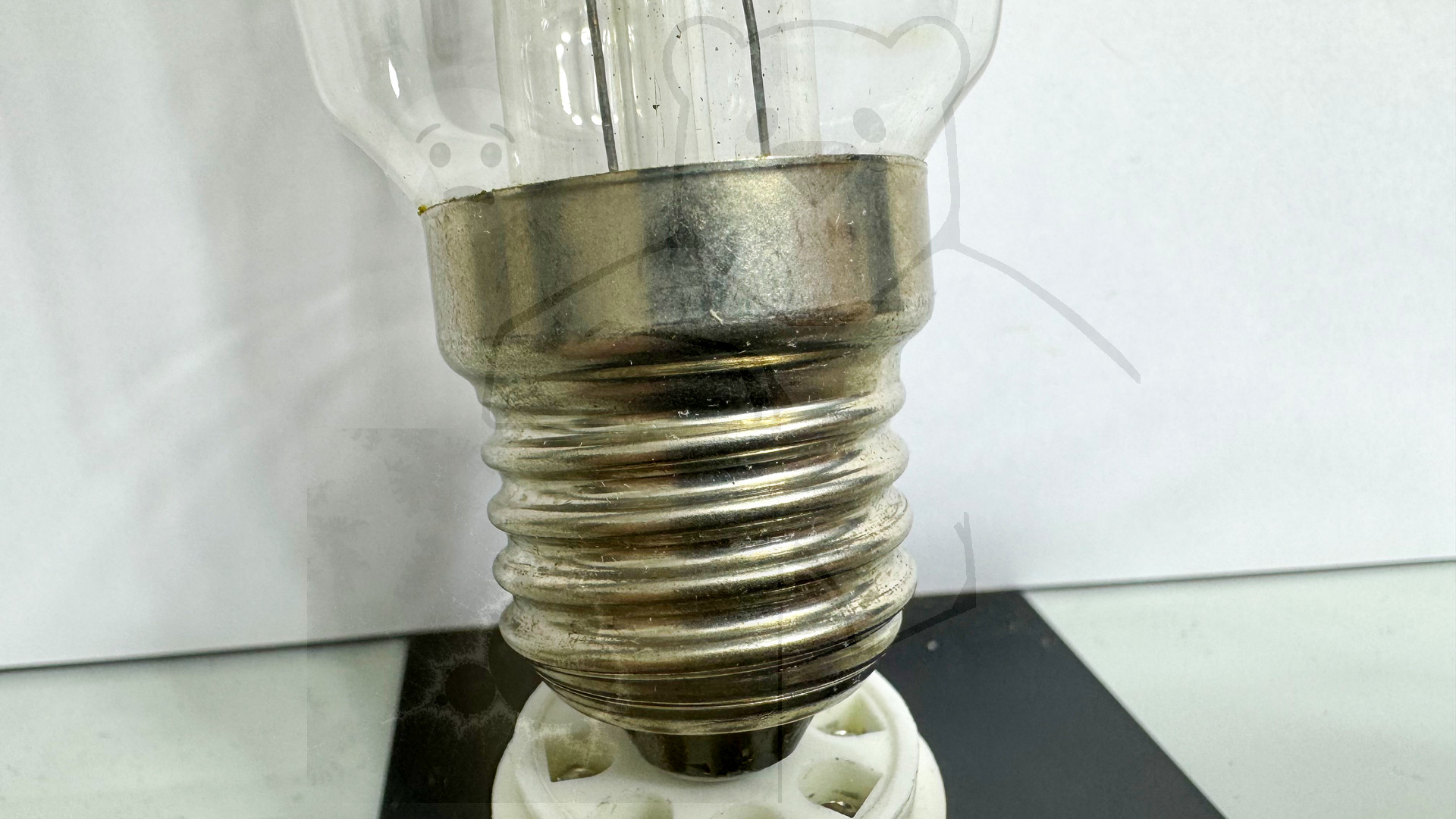

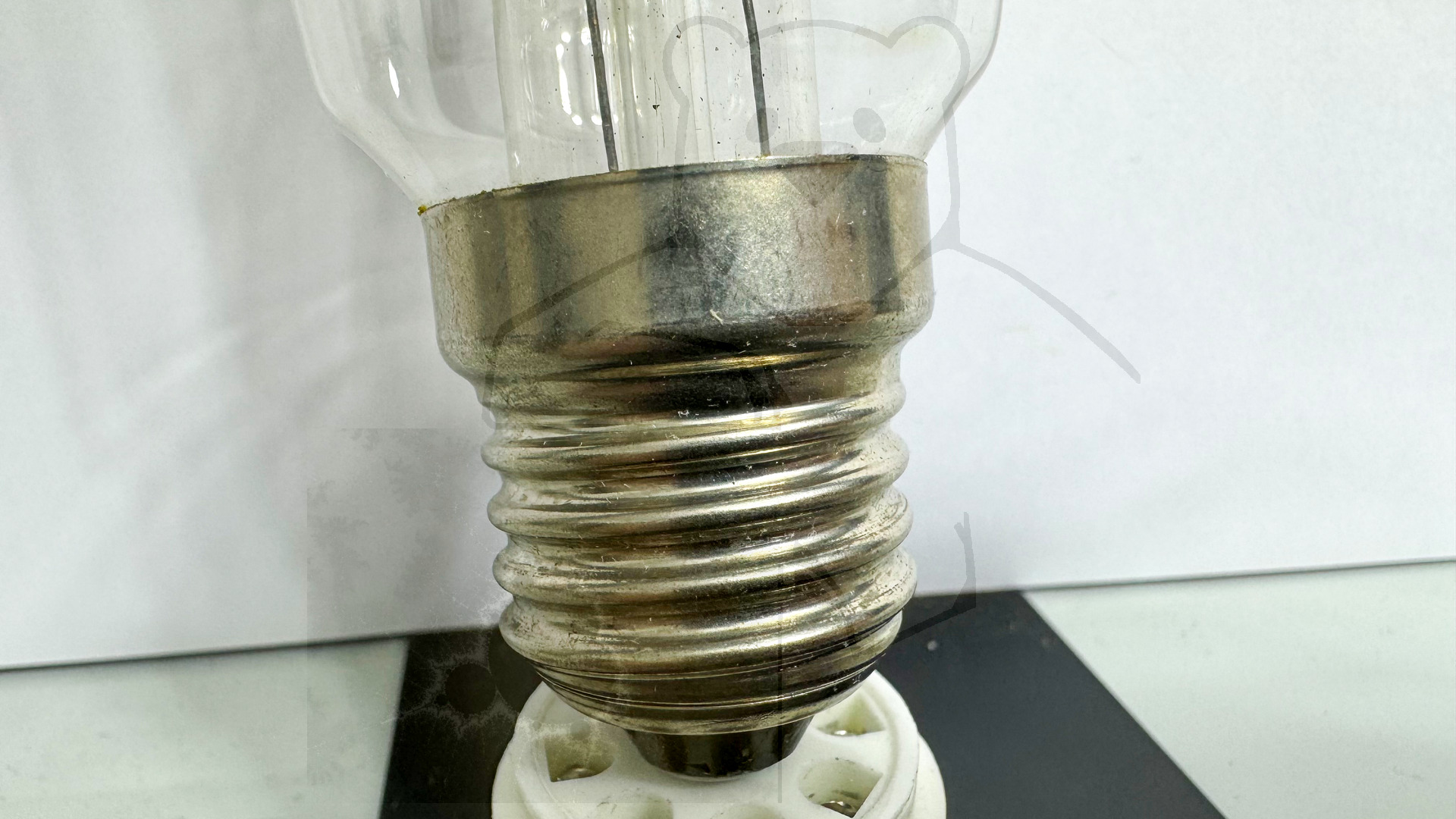

Röhre DQ2a #4492 Bild 7

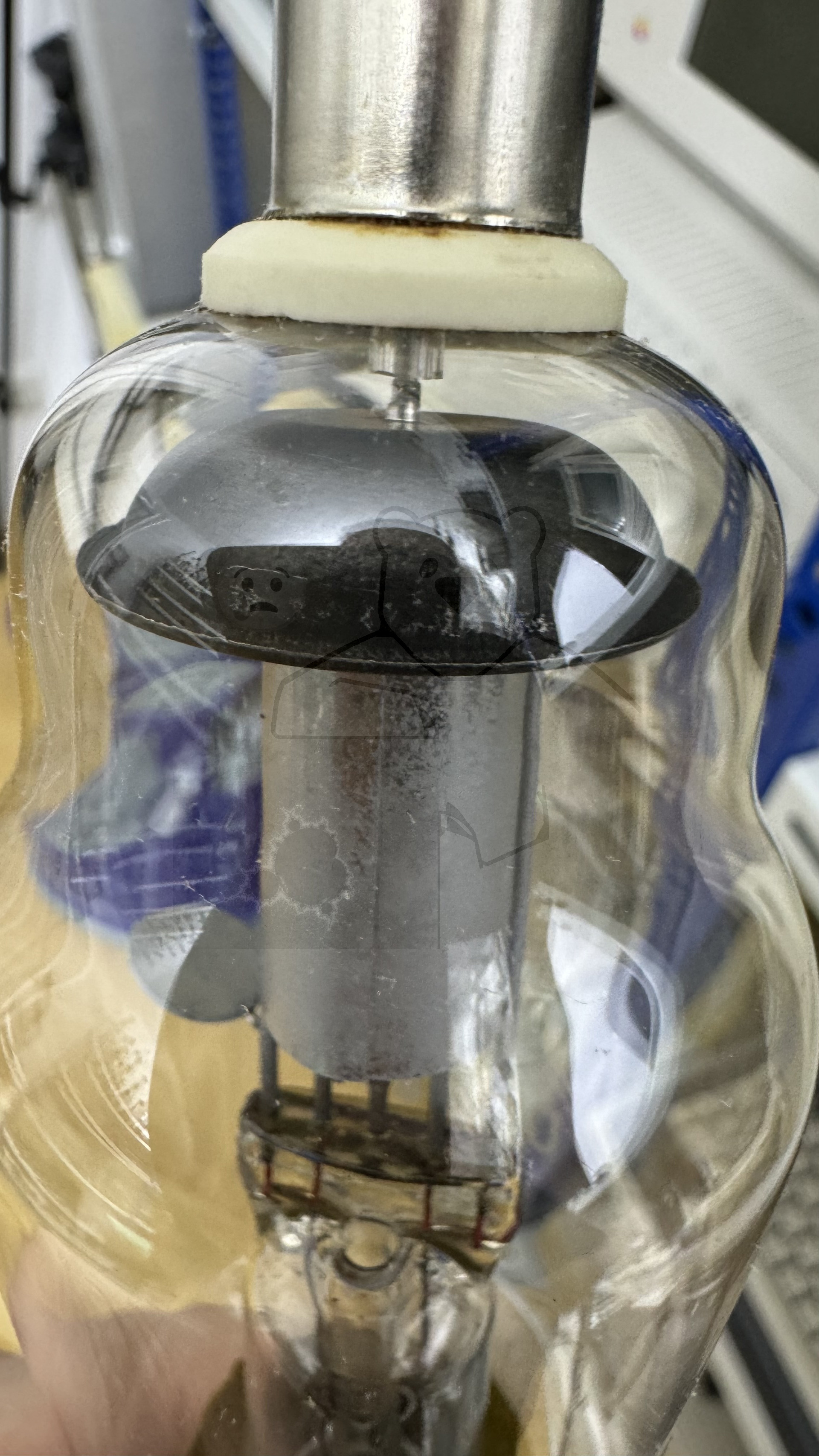

Röhre DQ2a #4492 Bild 8

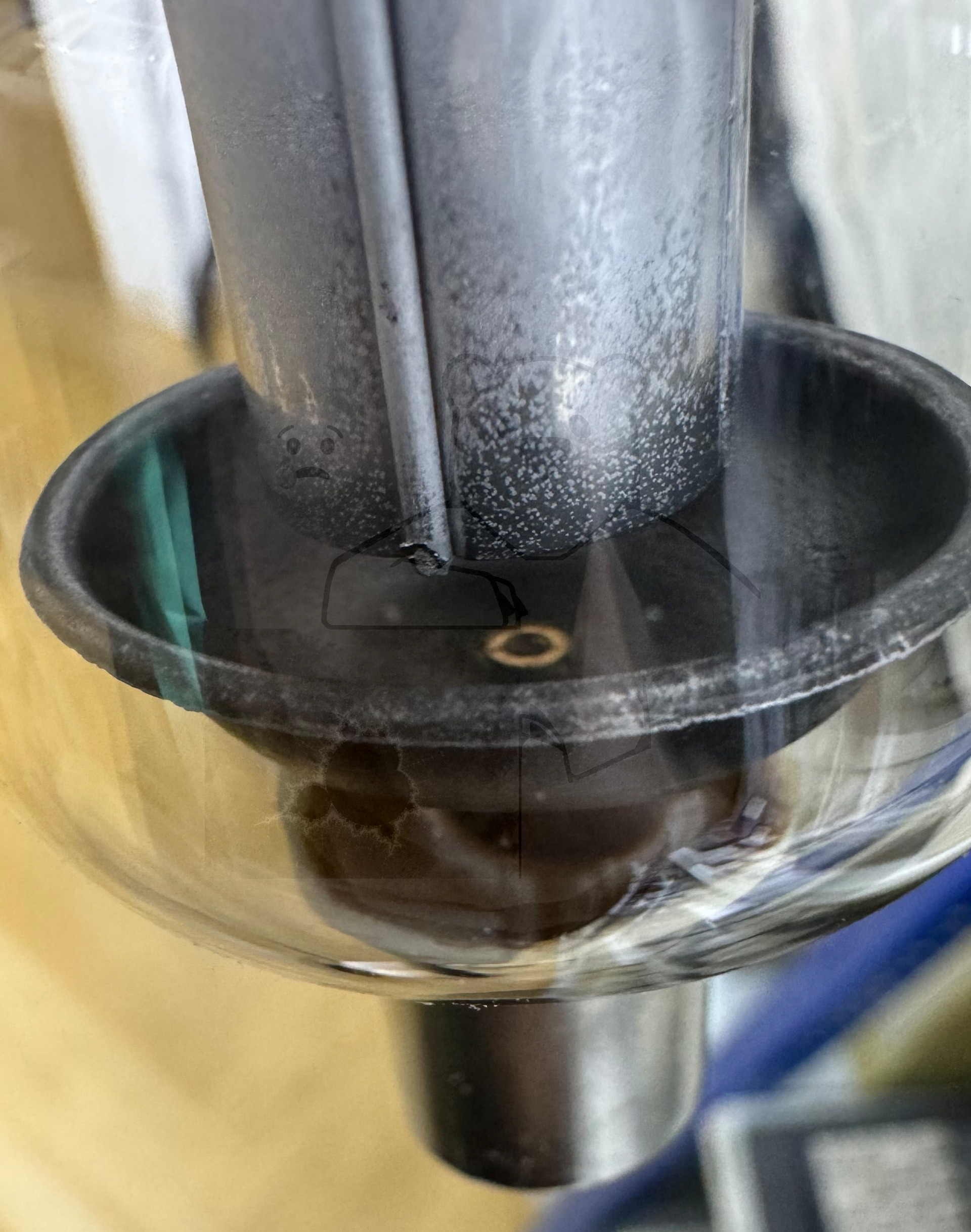

Röhre DQ2a #4492 Bild 9

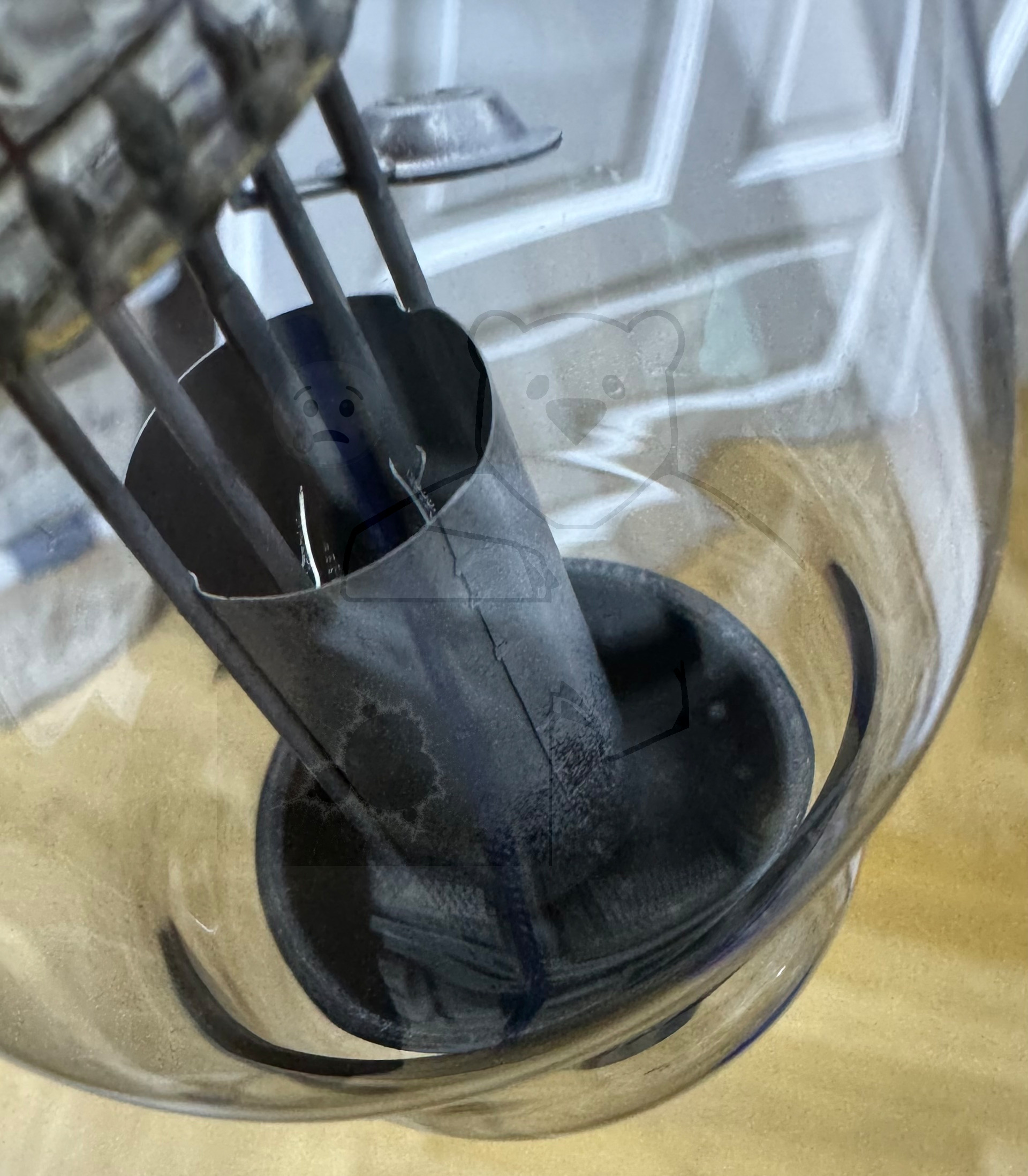

Röhre DQ2a #4492 Bild 10
Röhre DQ2a #4492 Verpackung Bild 1
Röhre DQ2a #4492 Verpackung Bild 2
Röhre DQ2a #4492 Verpackung Bild 3
Röhre DQ2a #4492 Verpackung Bild 4

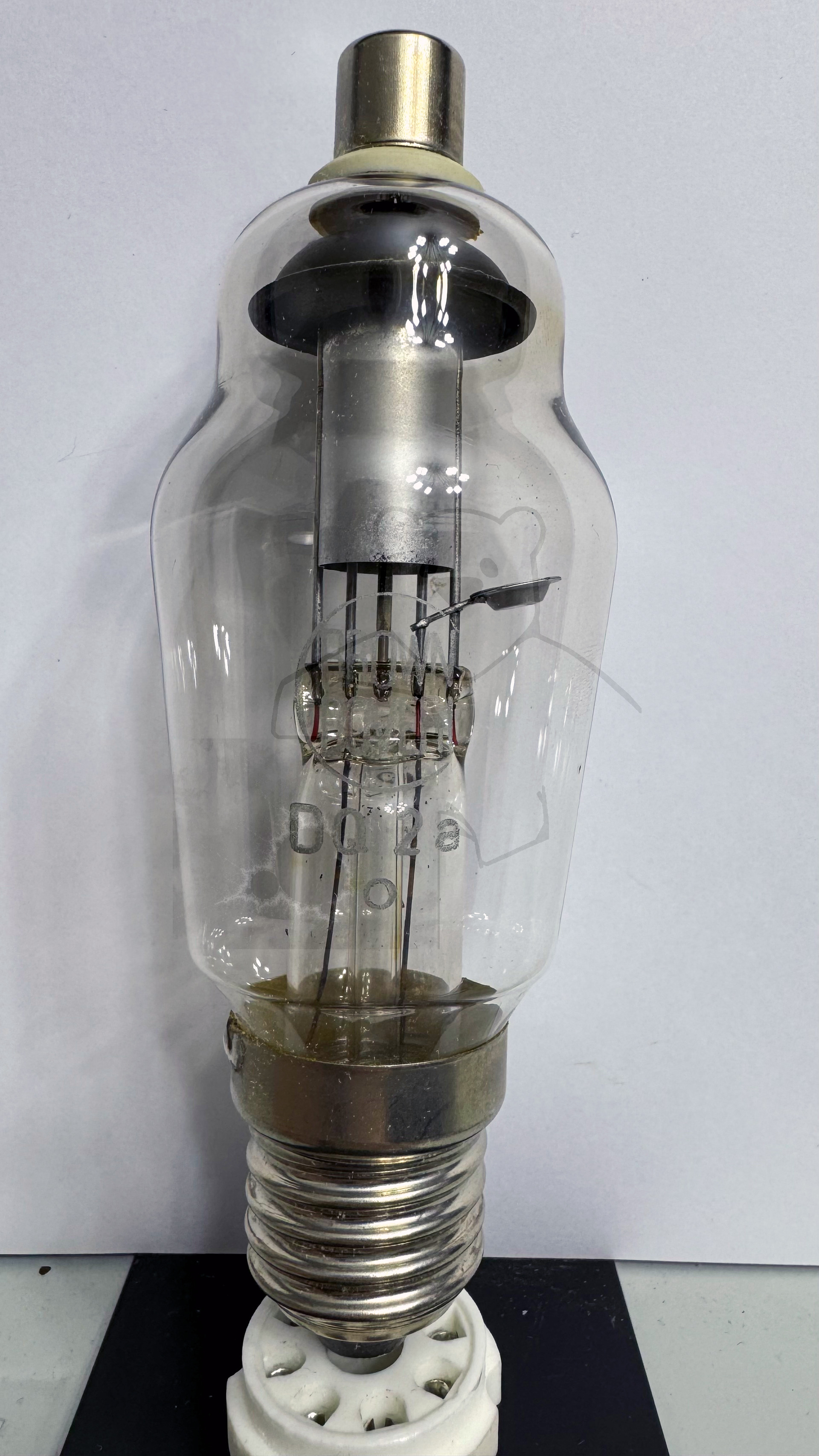

Röhre DQ2a #4493 Bild 1

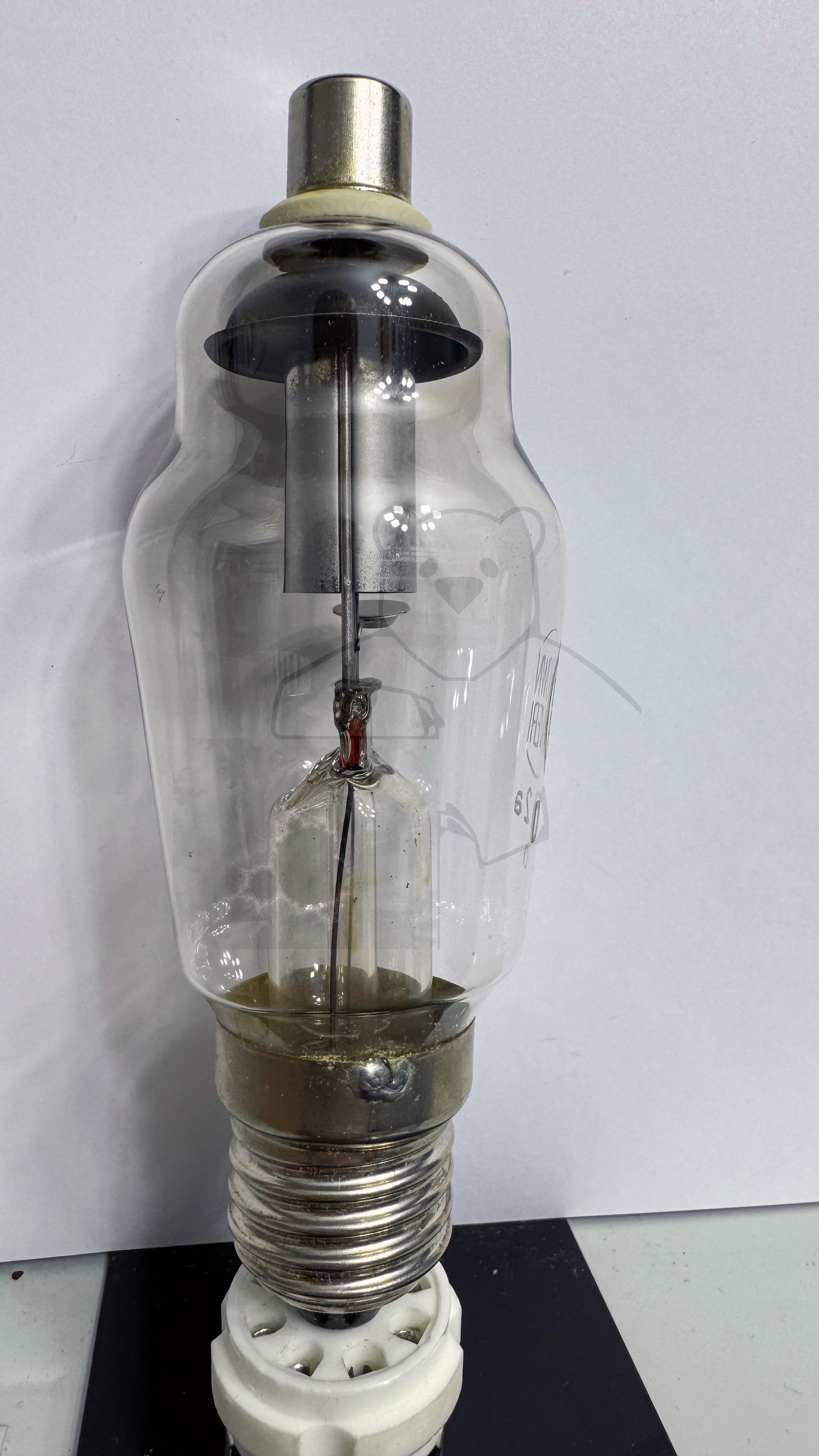

Röhre DQ2a #4493 Bild 2

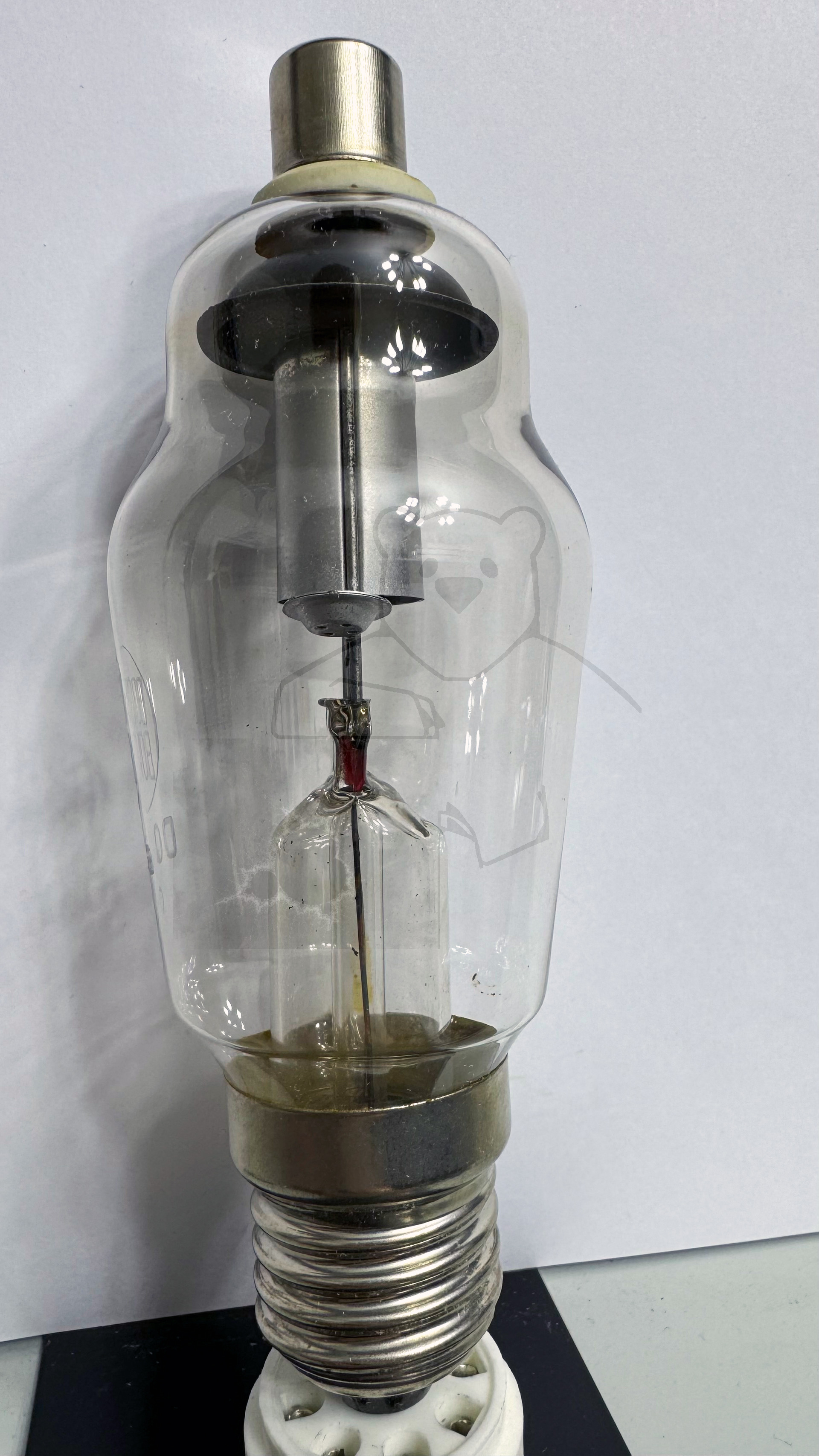

Röhre DQ2a #4493 Bild 3
Röhre DQ2a #4493 Verpackung Bild 1
Röhre DQ2a #4493 Verpackung Bild 2

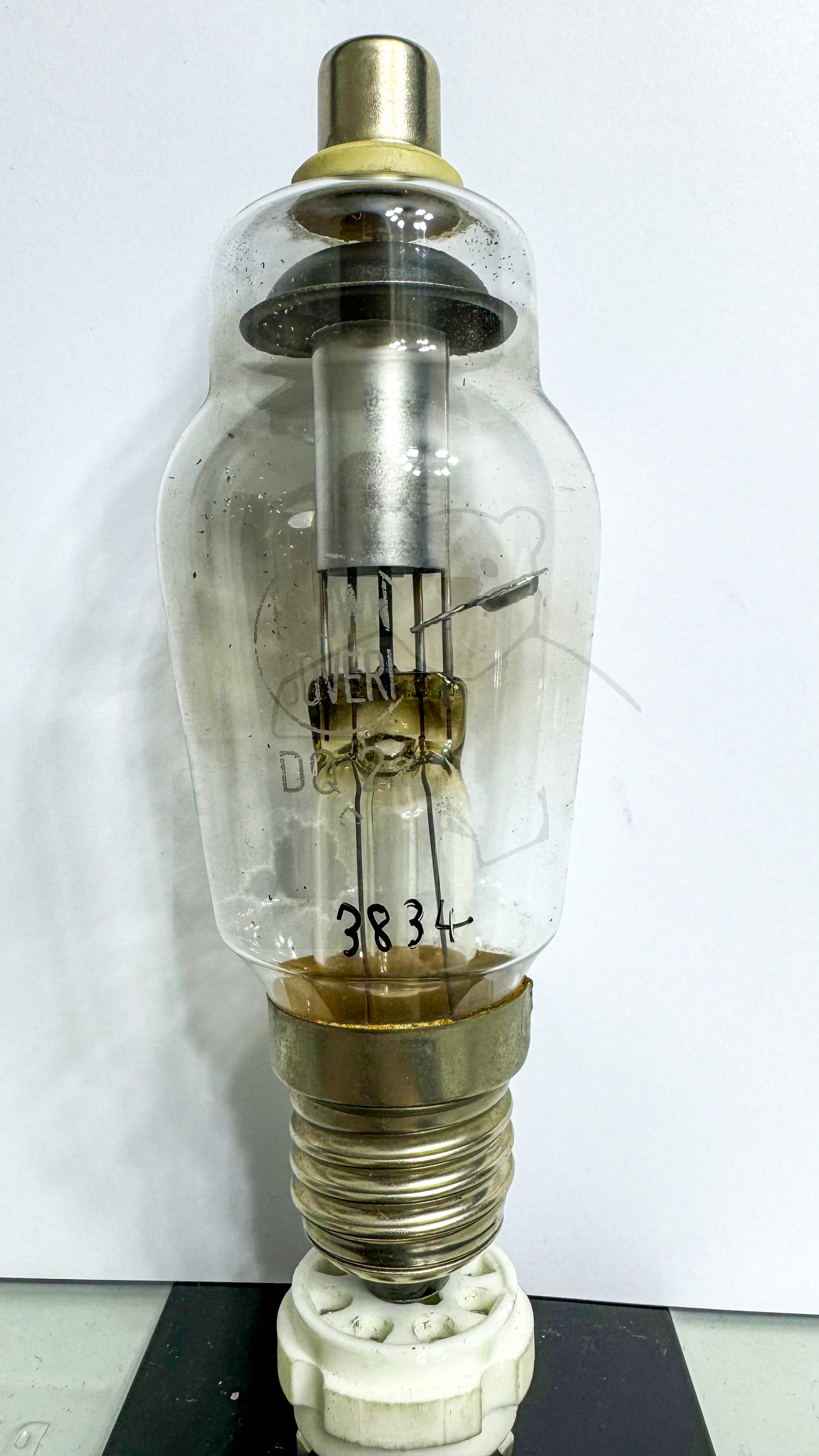

Röhre DQ2a #3834 Bild 1

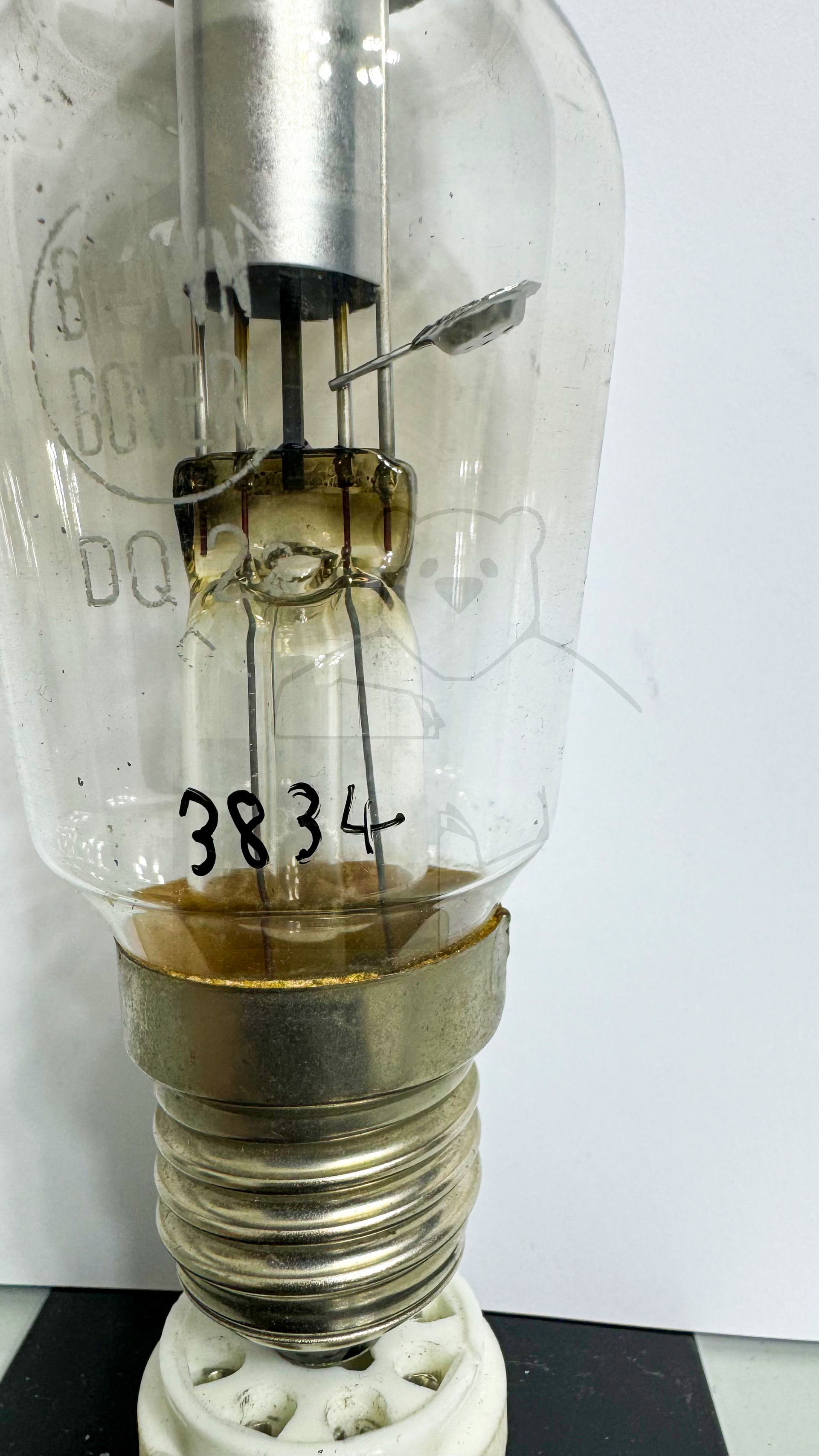

Röhre DQ2a #3834 Bild 2

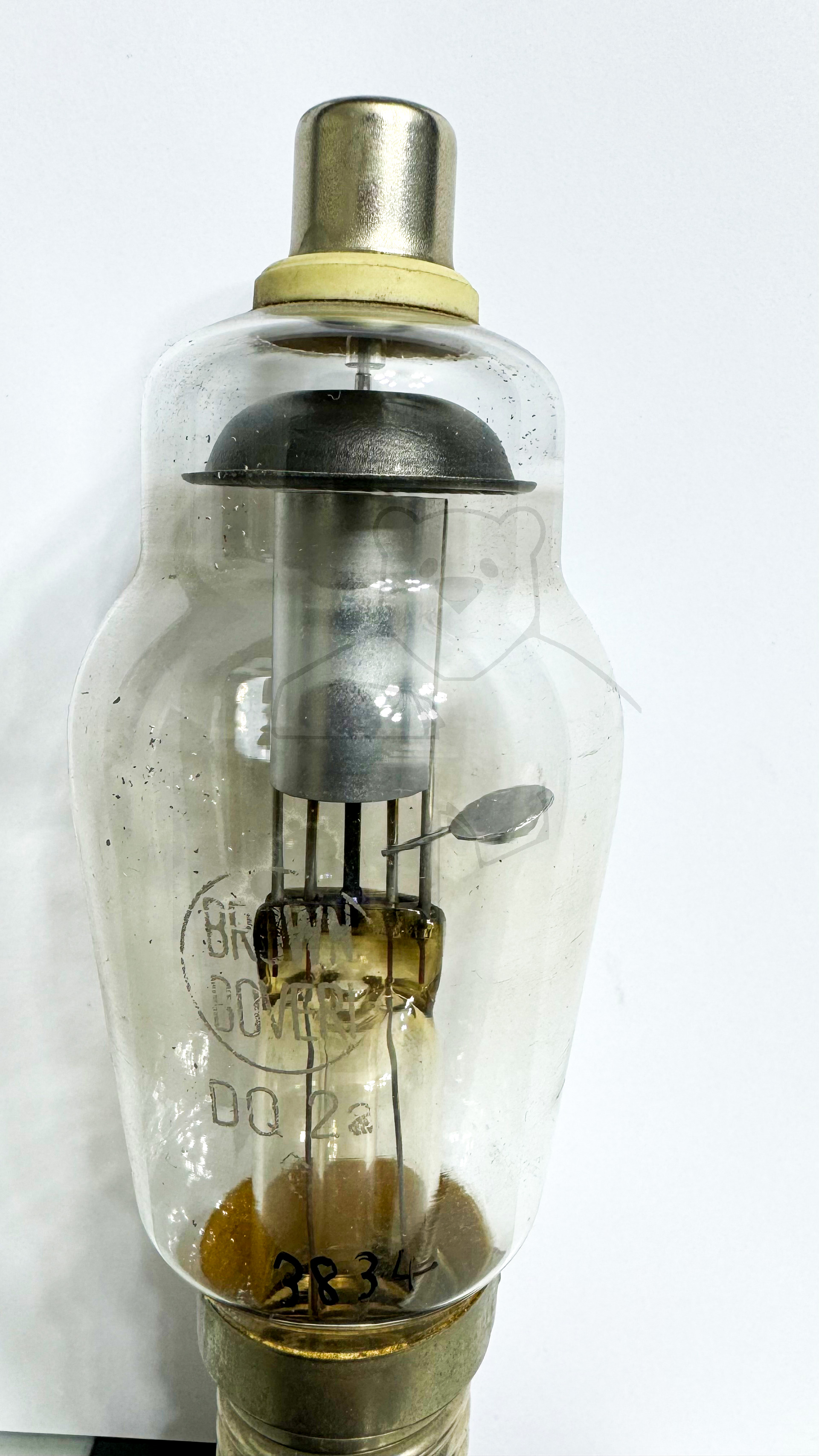

Röhre DQ2a #3834 Bild 3

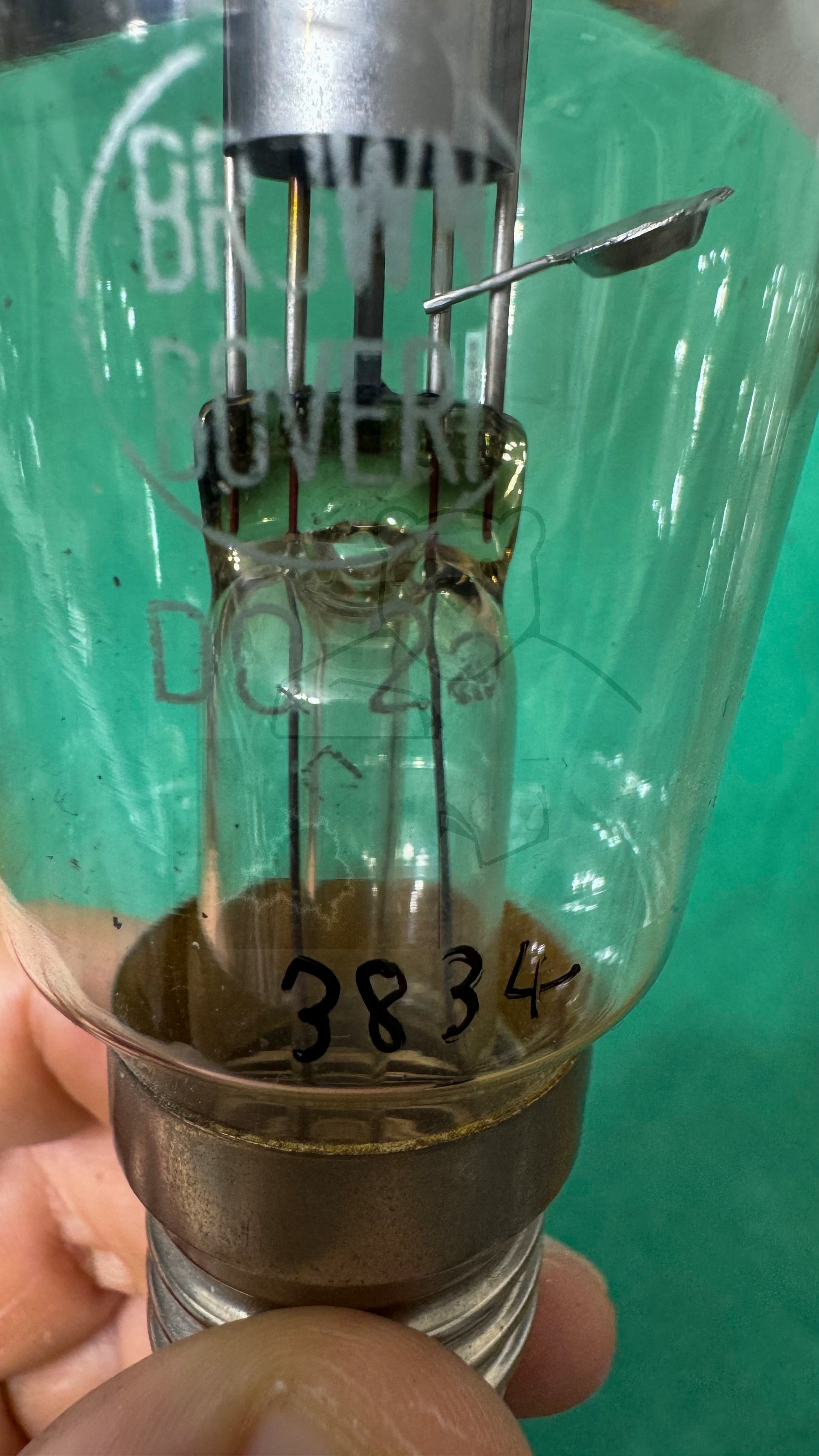

Röhre DQ2a #3834 Bild 4

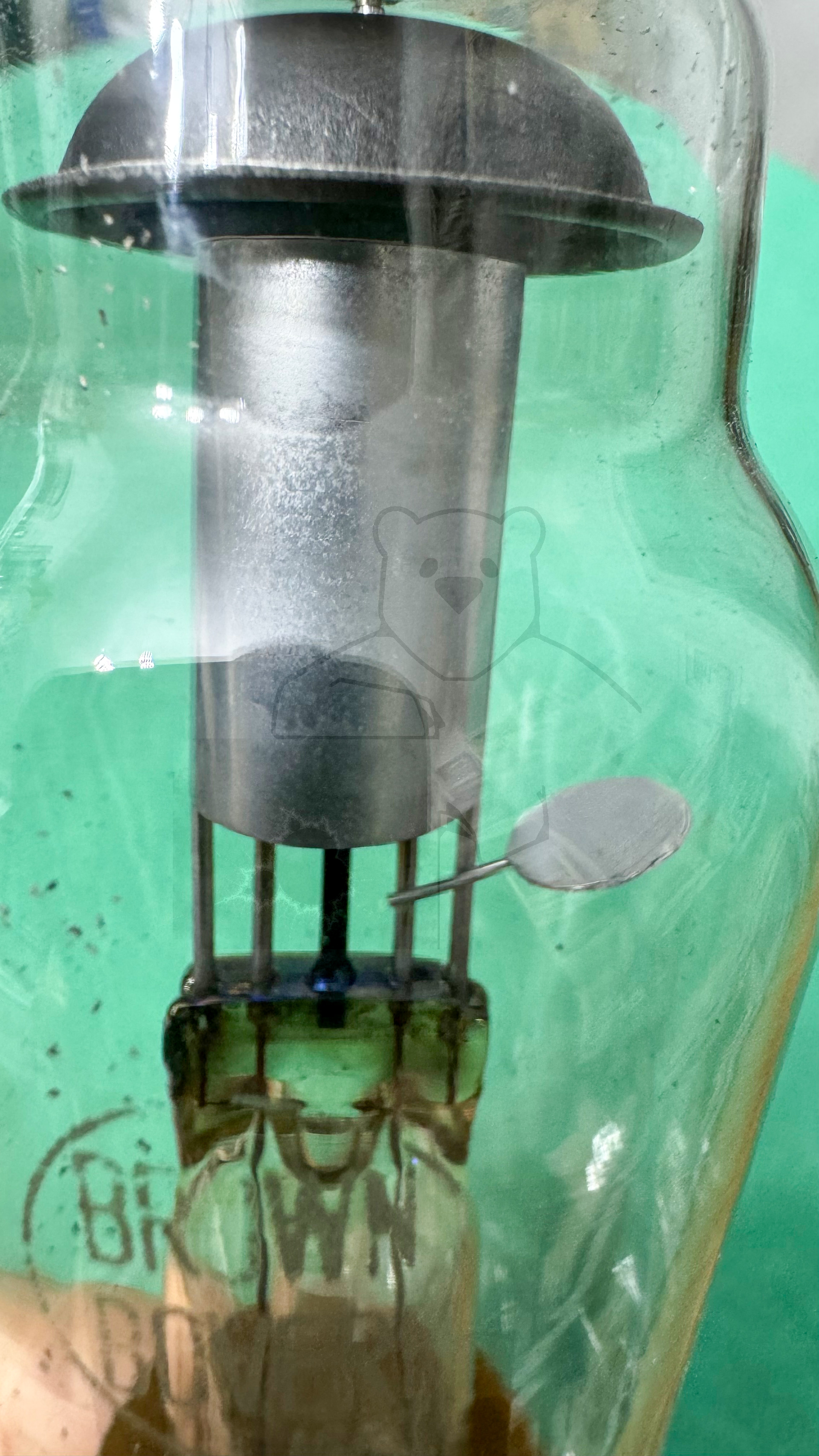

Röhre DQ2a #3834 Bild 5

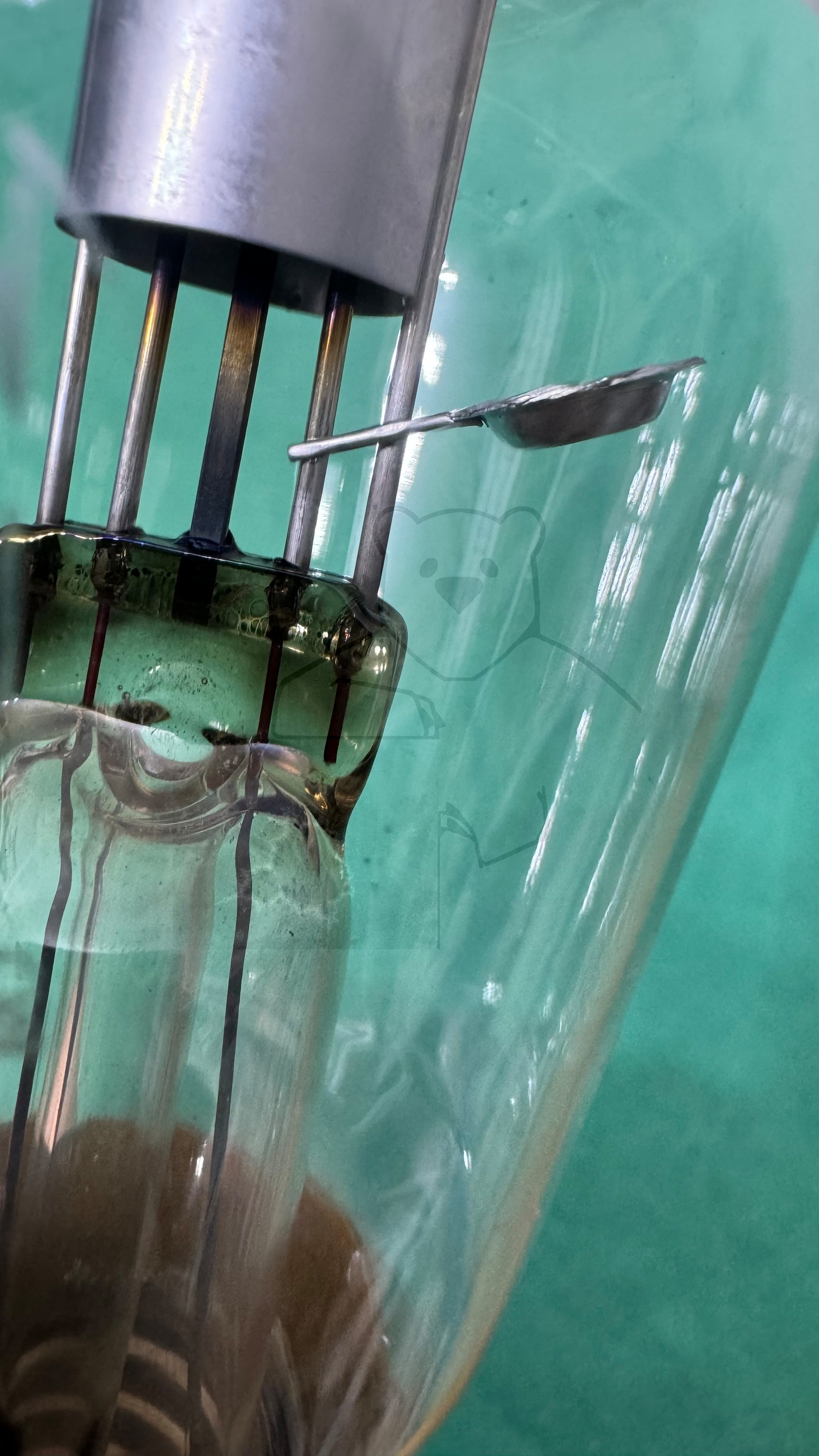

Röhre DQ2a #3834 Bild 6

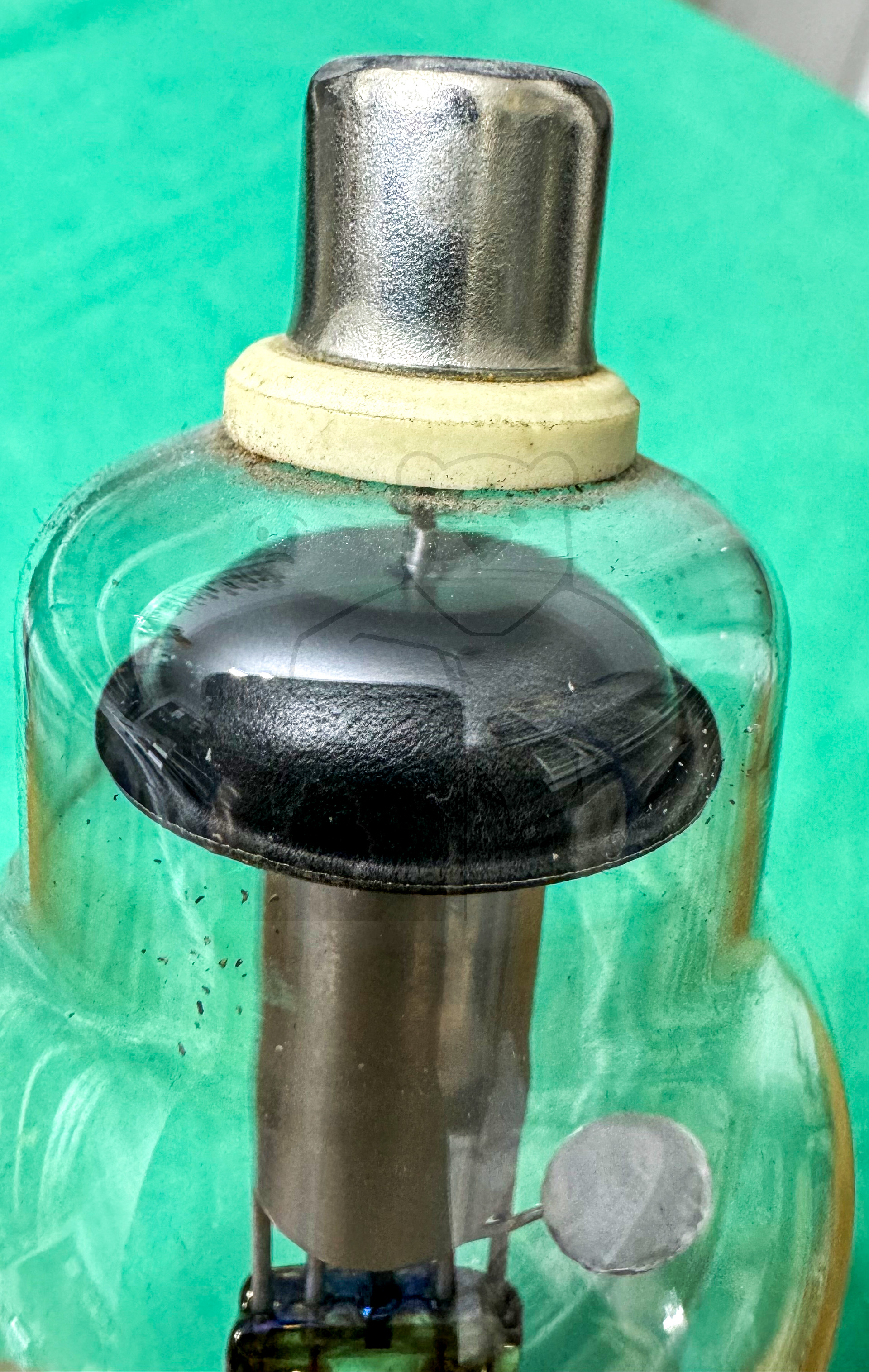

Röhre DQ2a #3834 Bild 7

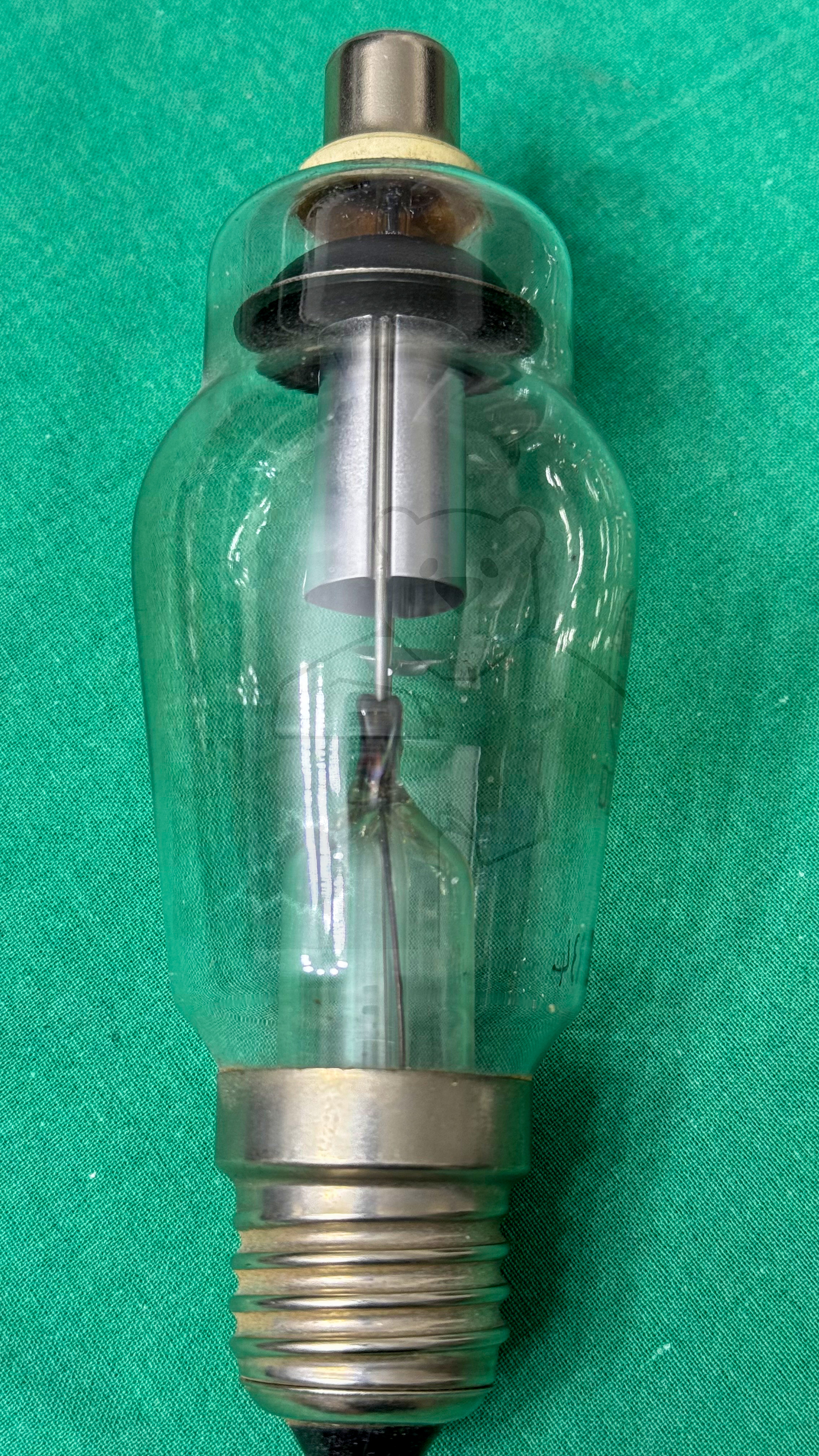

Röhre DQ2a #3834 Bild 8

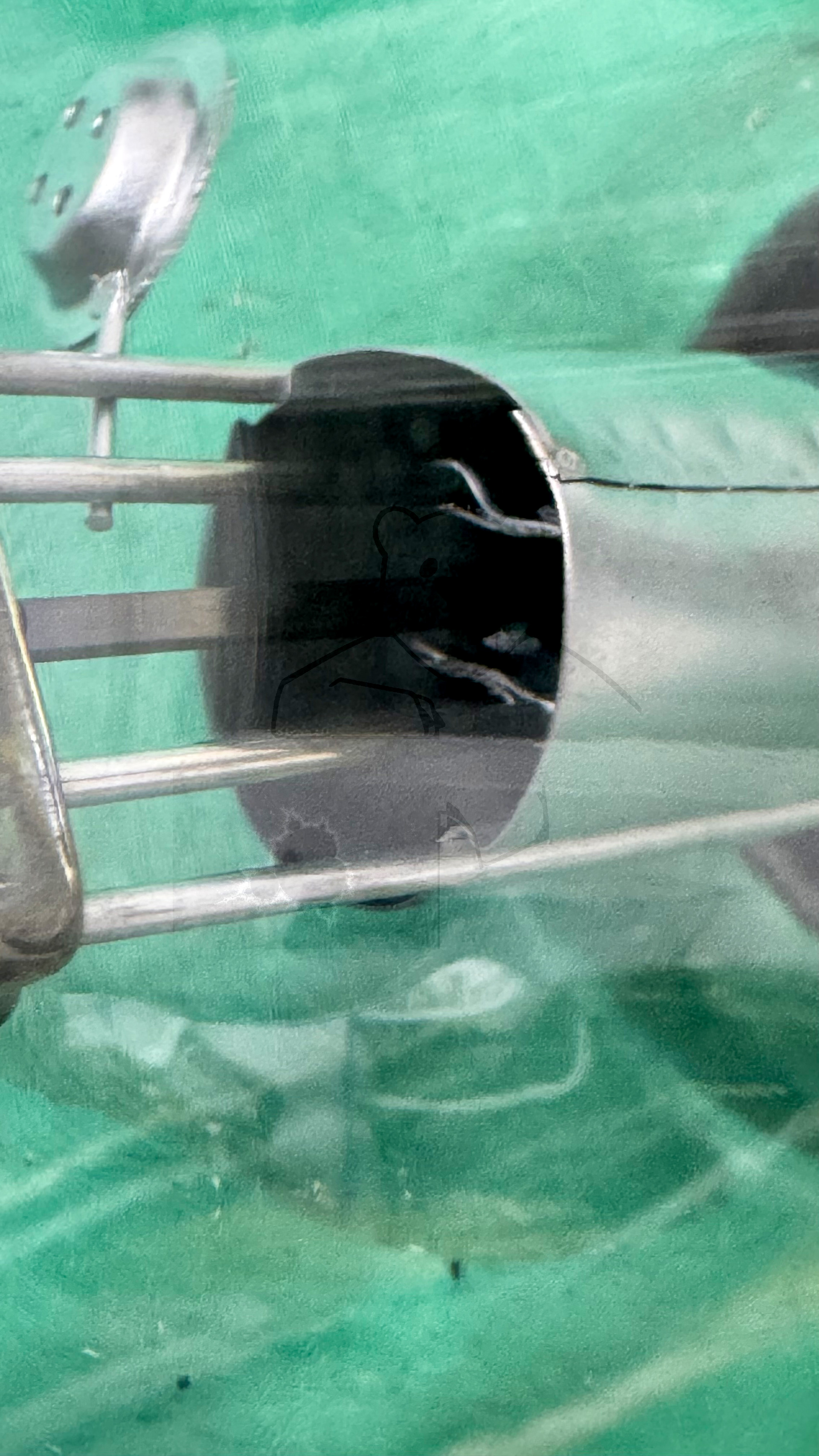

Röhre DQ2a #3834 Bild 9

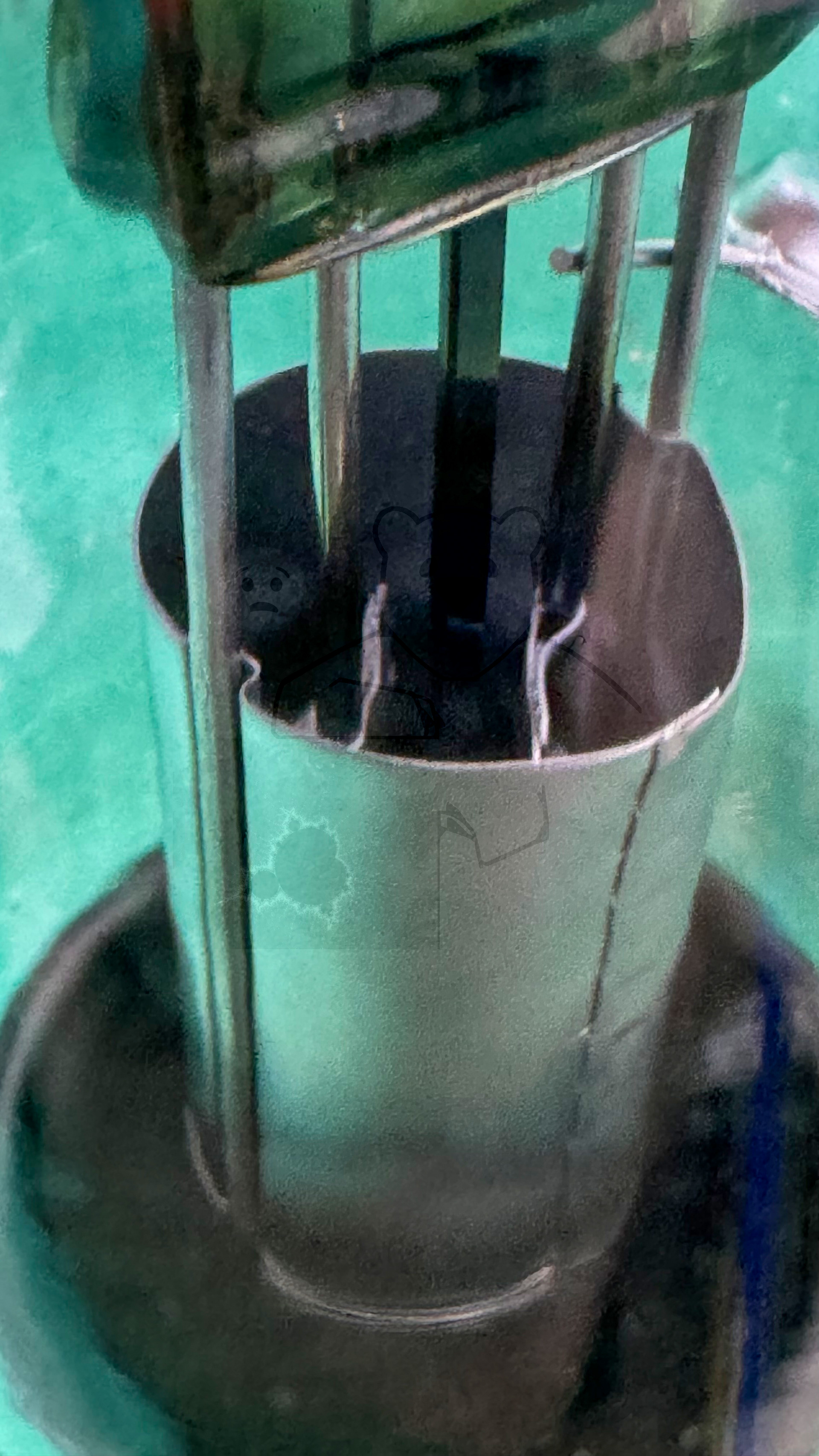

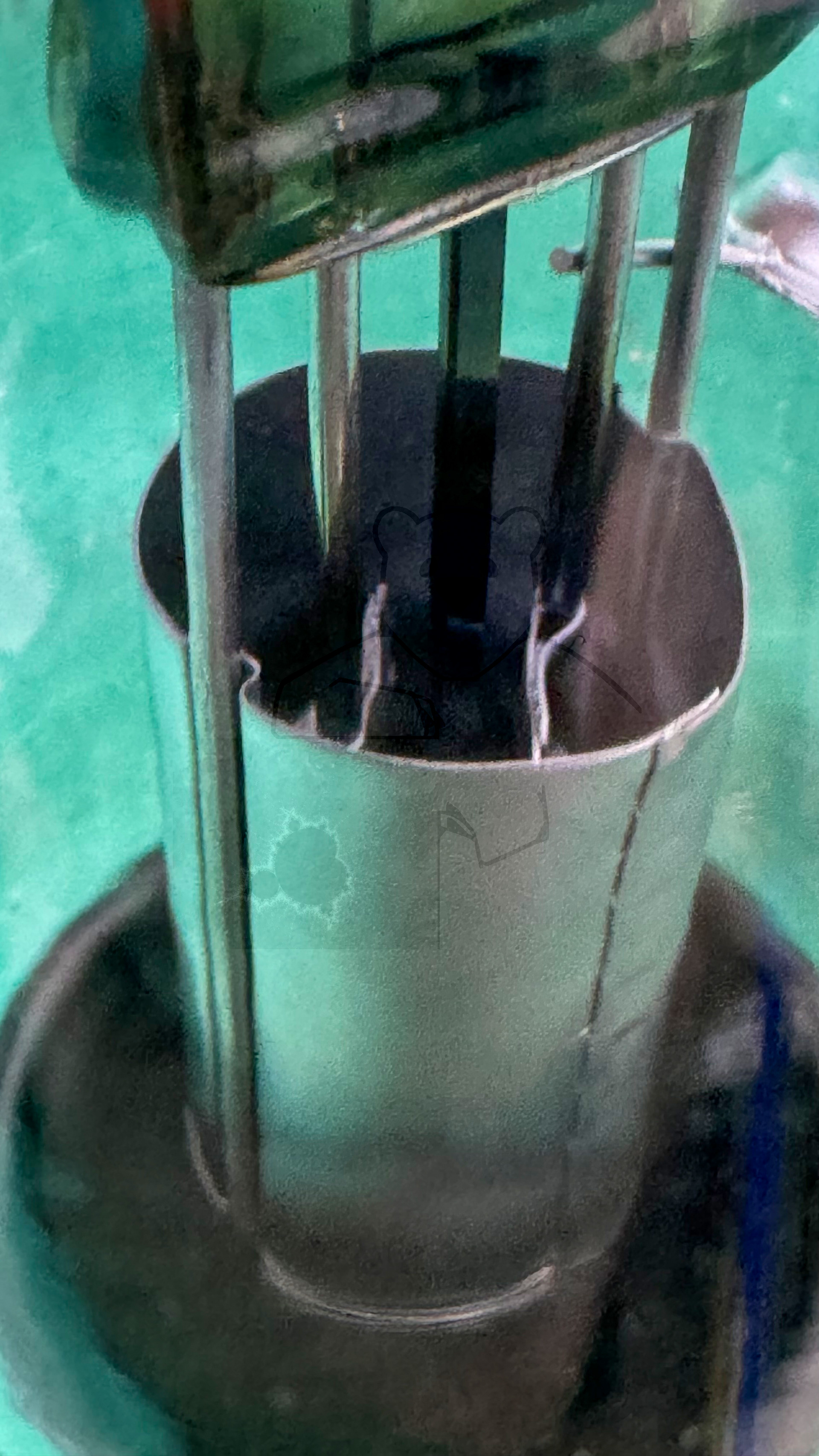

Röhre DQ2a #3834 Bild 10

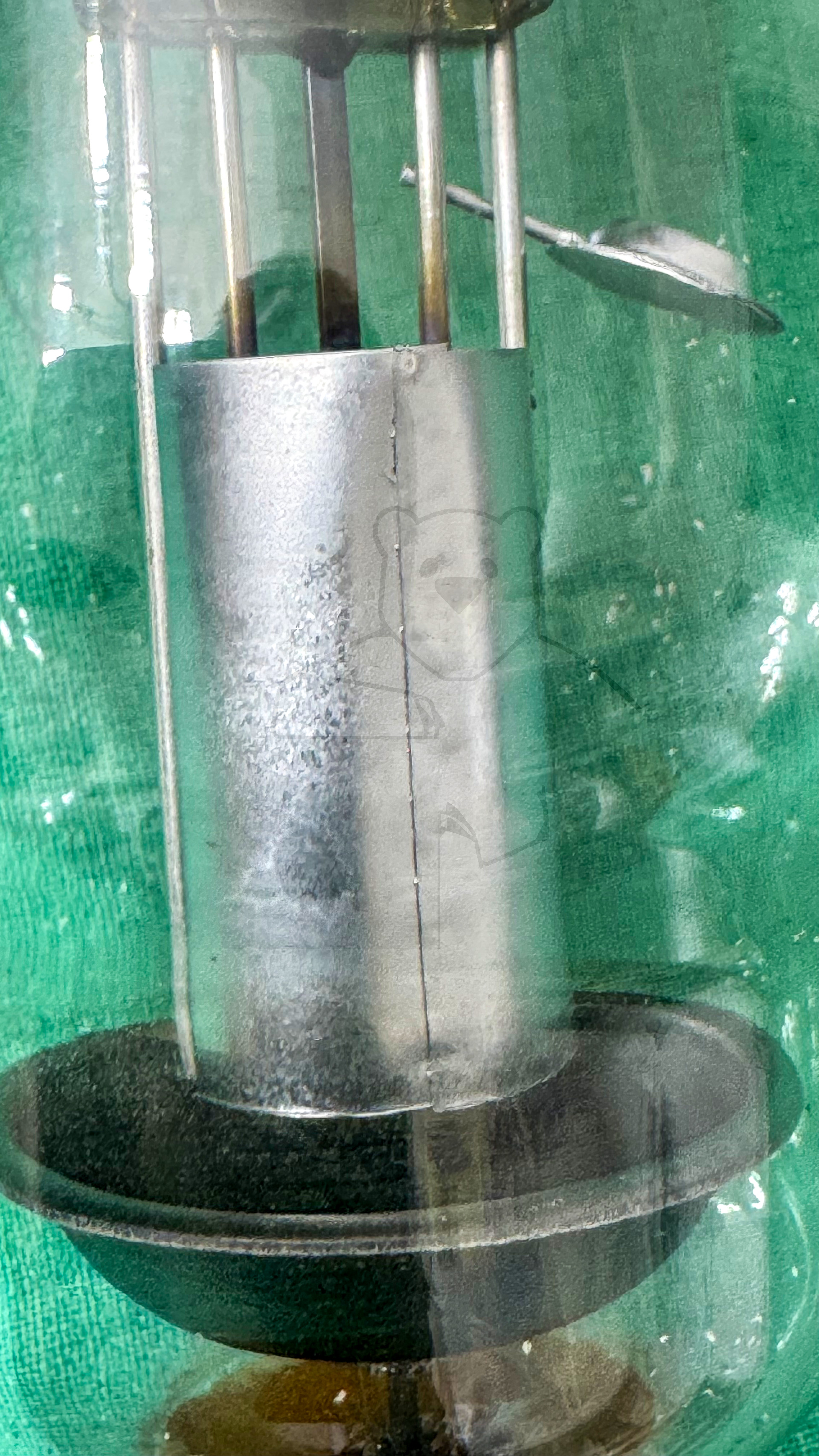

Röhre DQ2a #3834 Bild 11

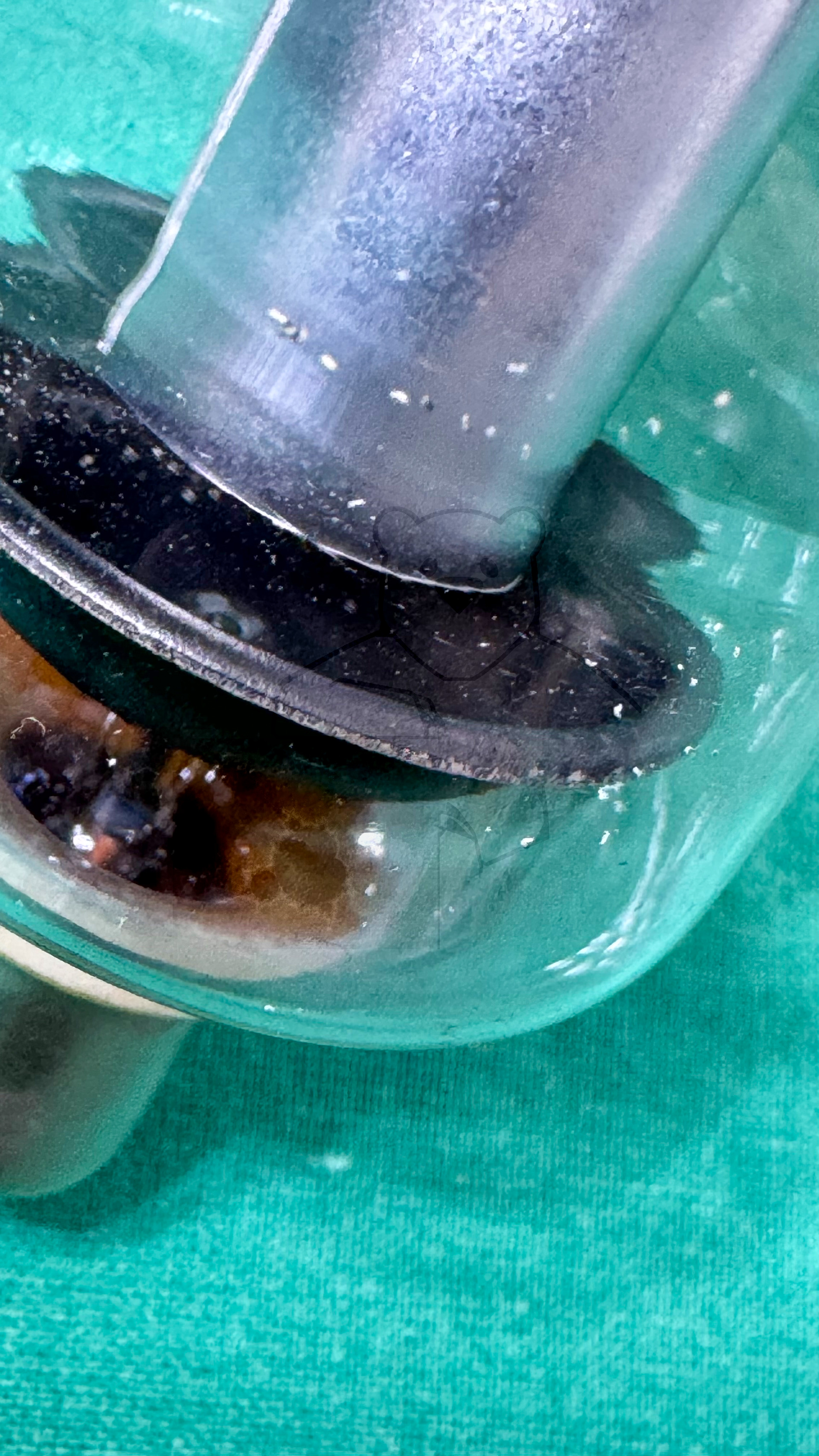

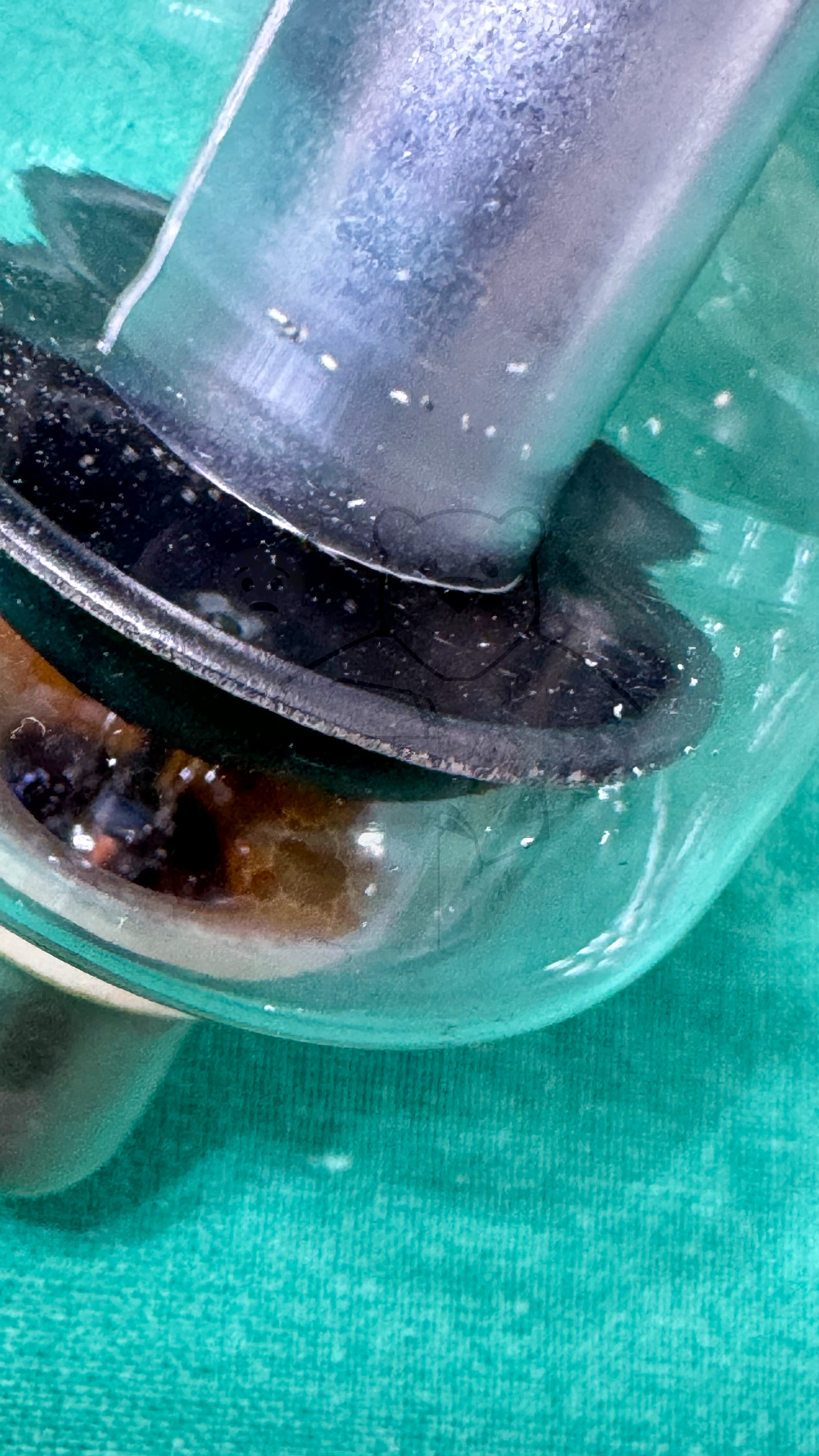

Röhre DQ2a #3834 Bild 12

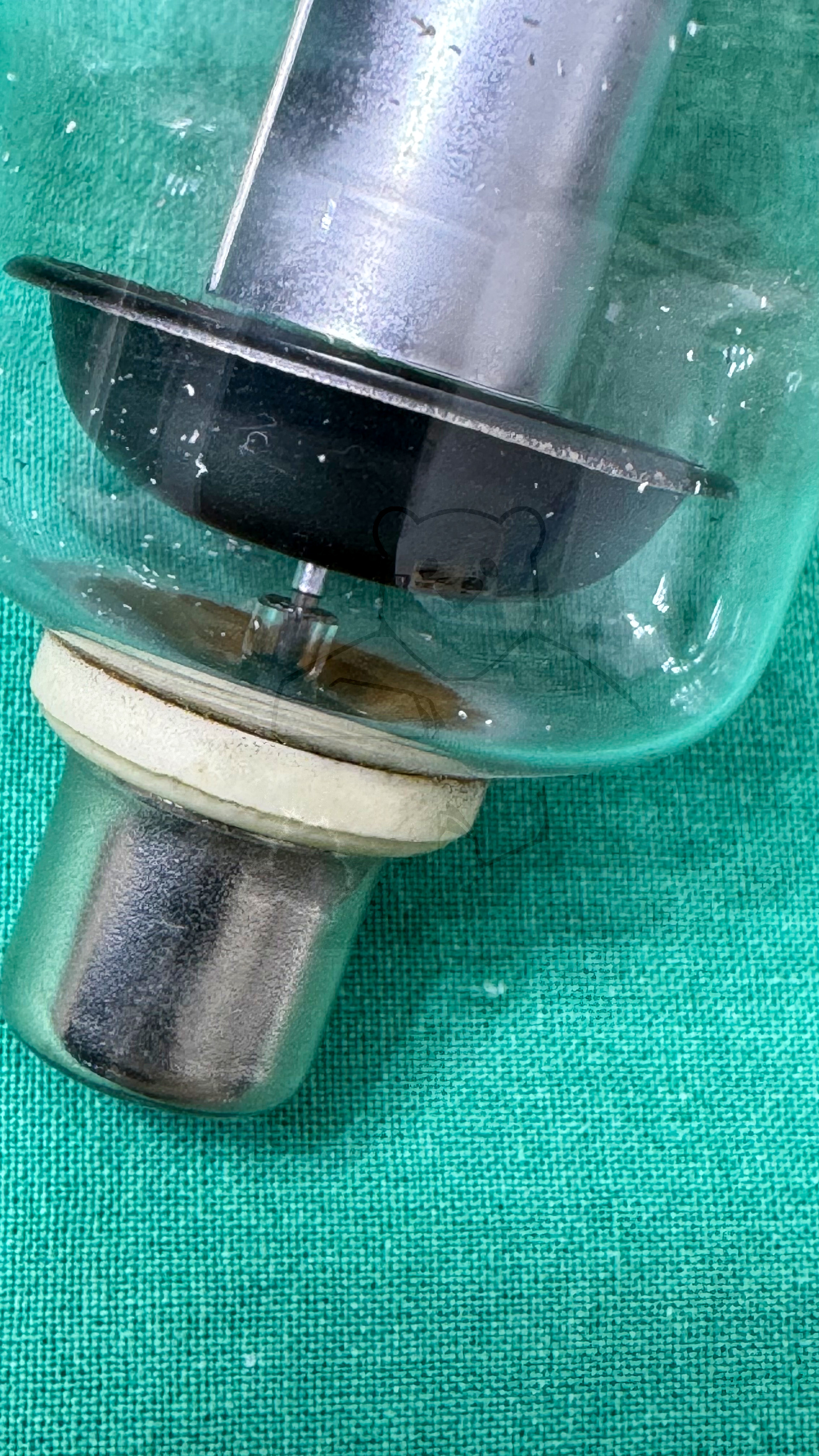

Röhre DQ2a #3834 Bild 13

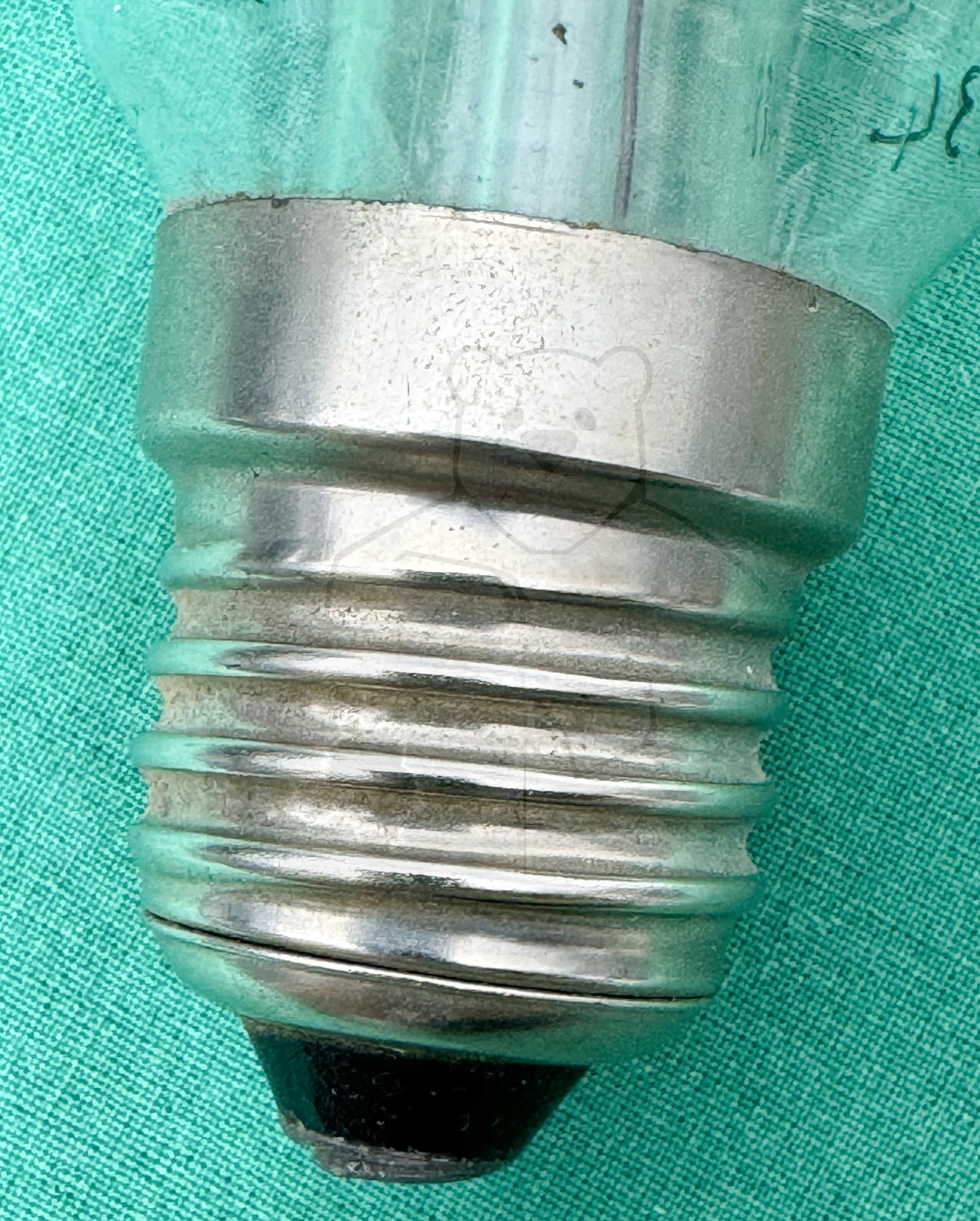

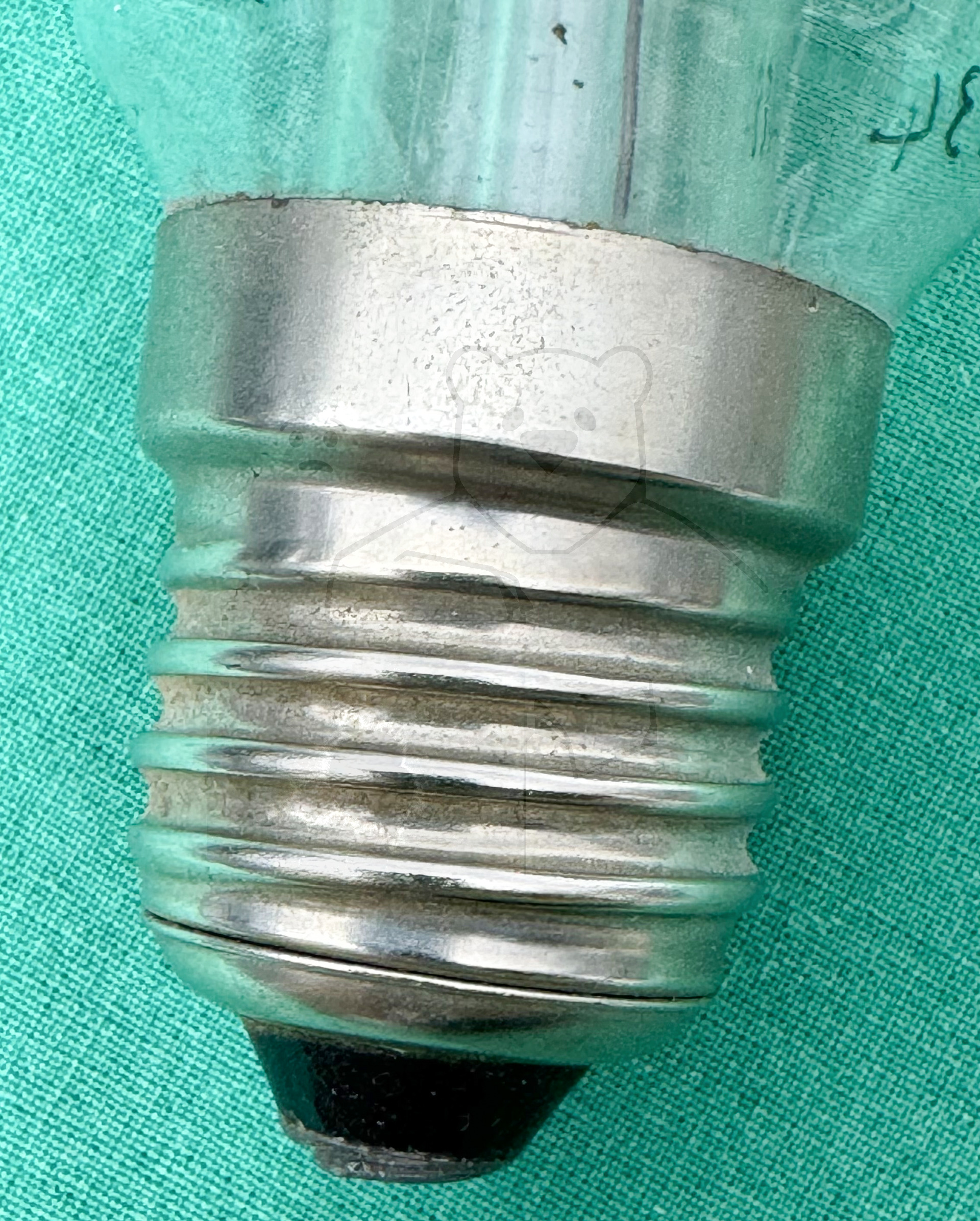

Röhre DQ2a #3834 Bild 14

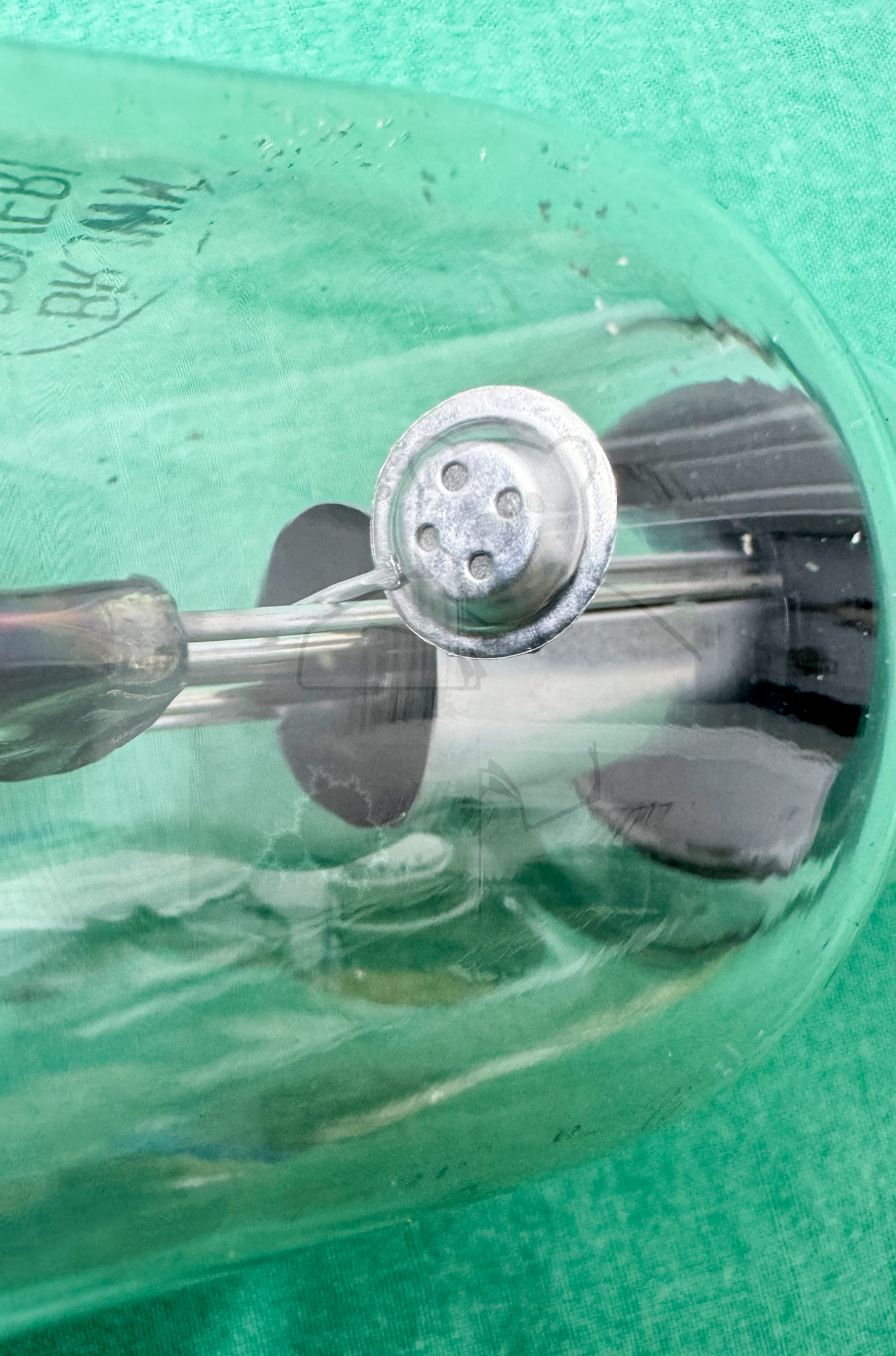

Röhre DQ2a #3834 Bild 15

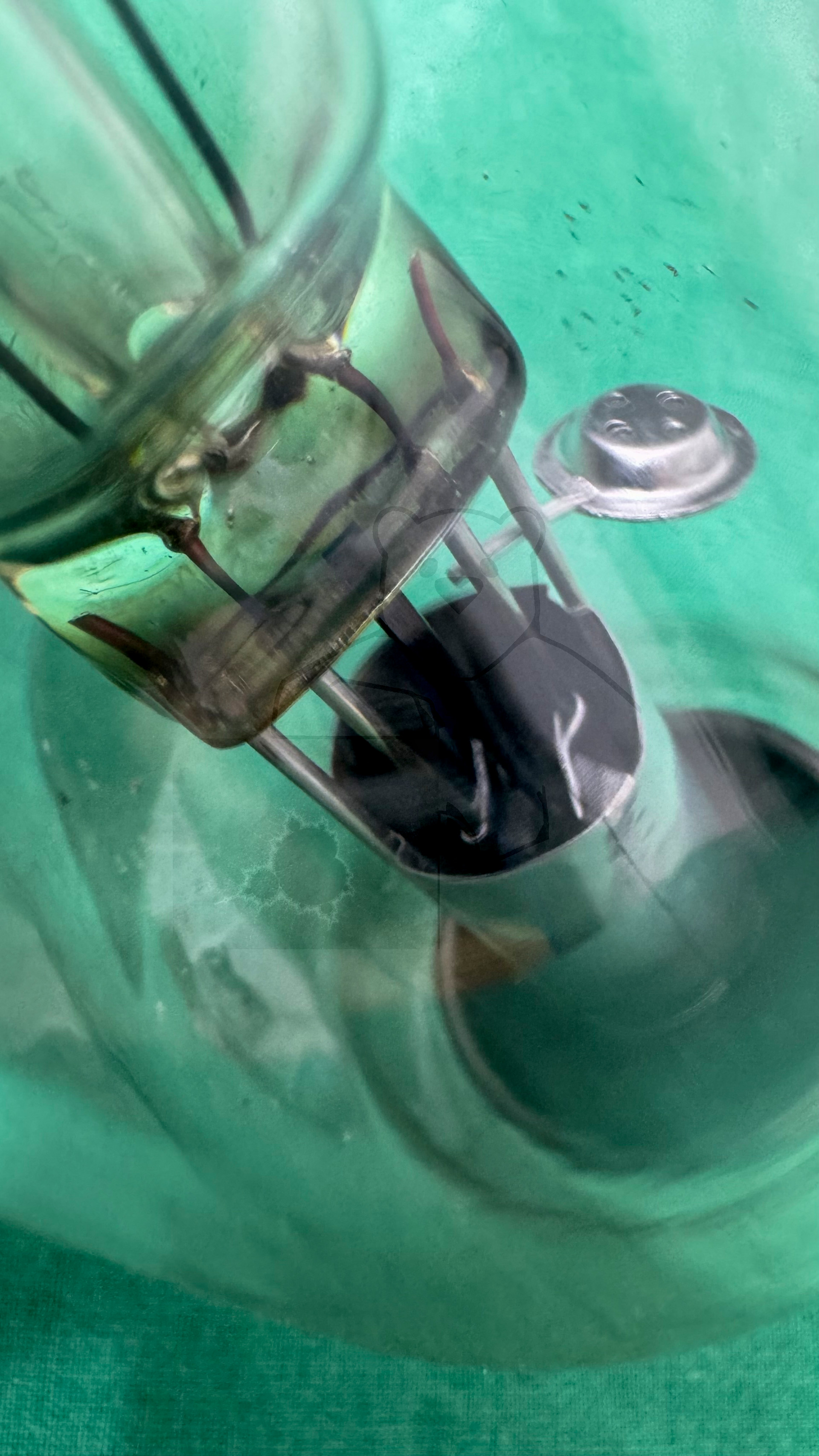

Röhre DQ2a #3834 Bild 16
đ Alle Röhren vom Typ DQ2a in der Sammlung
- â DQ2a Inventar: 03834 Hersteller: â Brown-Boveri
- â DQ2a Inventar: 04492 Hersteller: â Brown-Boveri
- â DQ2a Inventar: 04493 Hersteller: â Brown-Boveri
