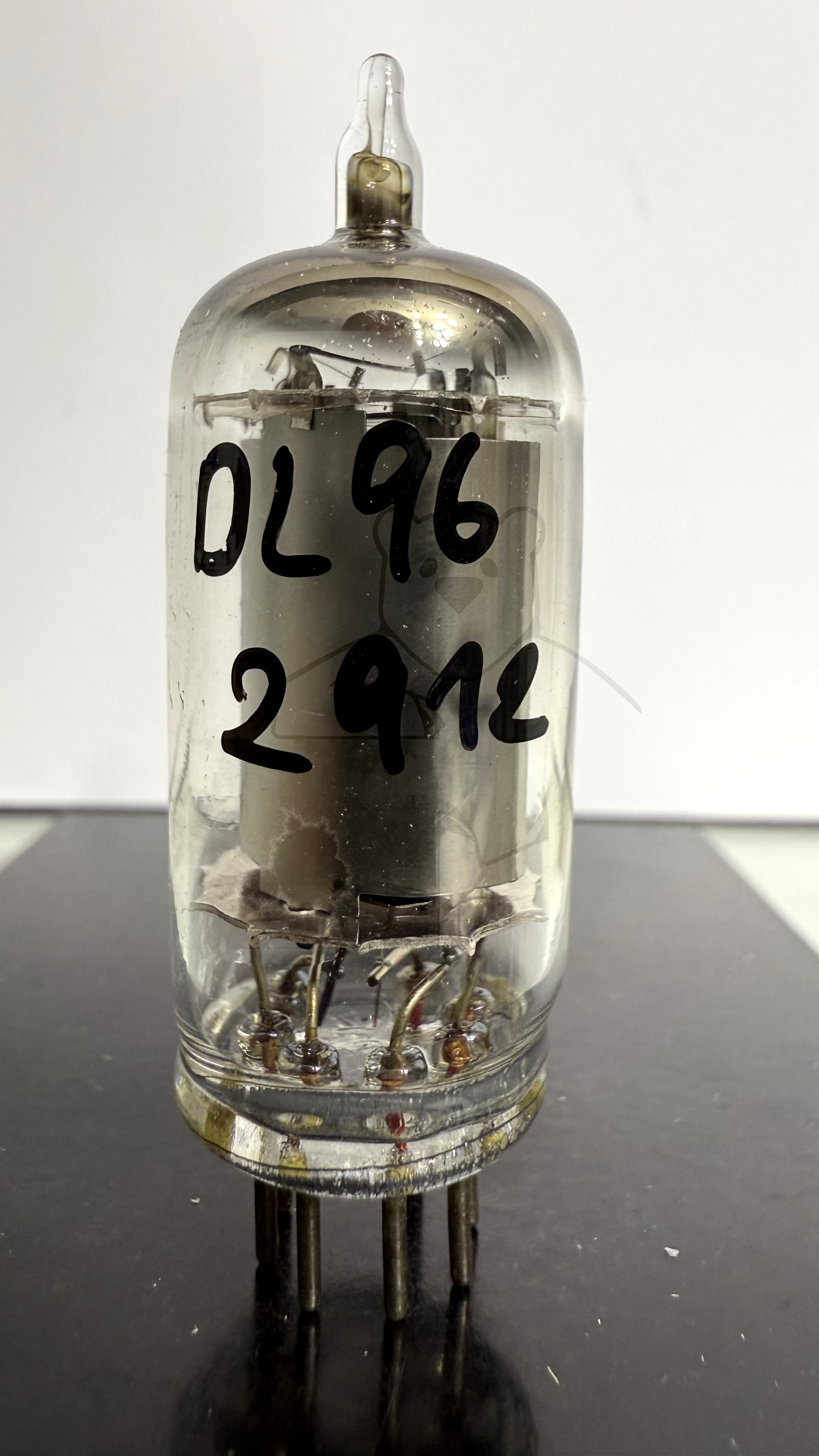

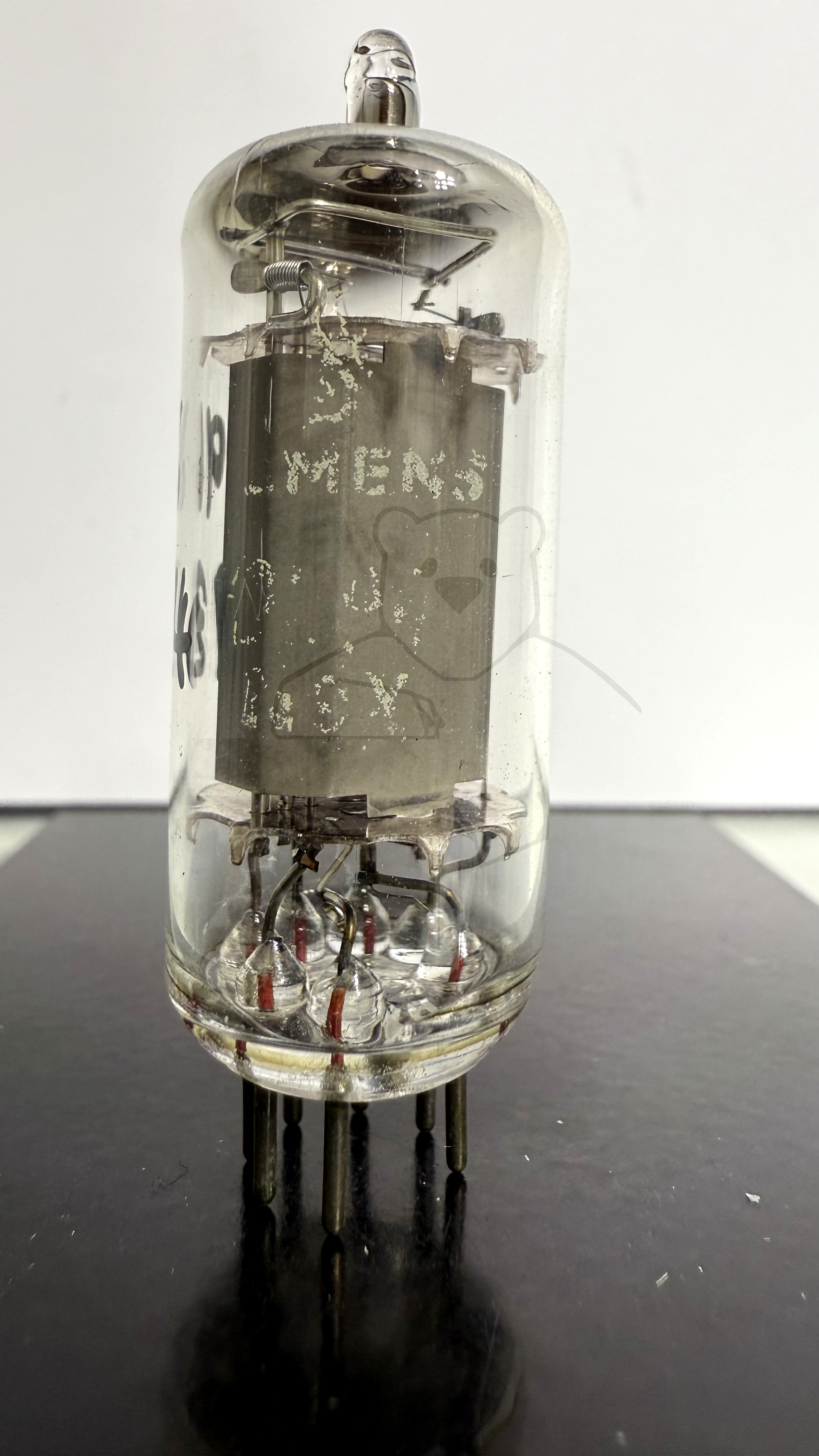

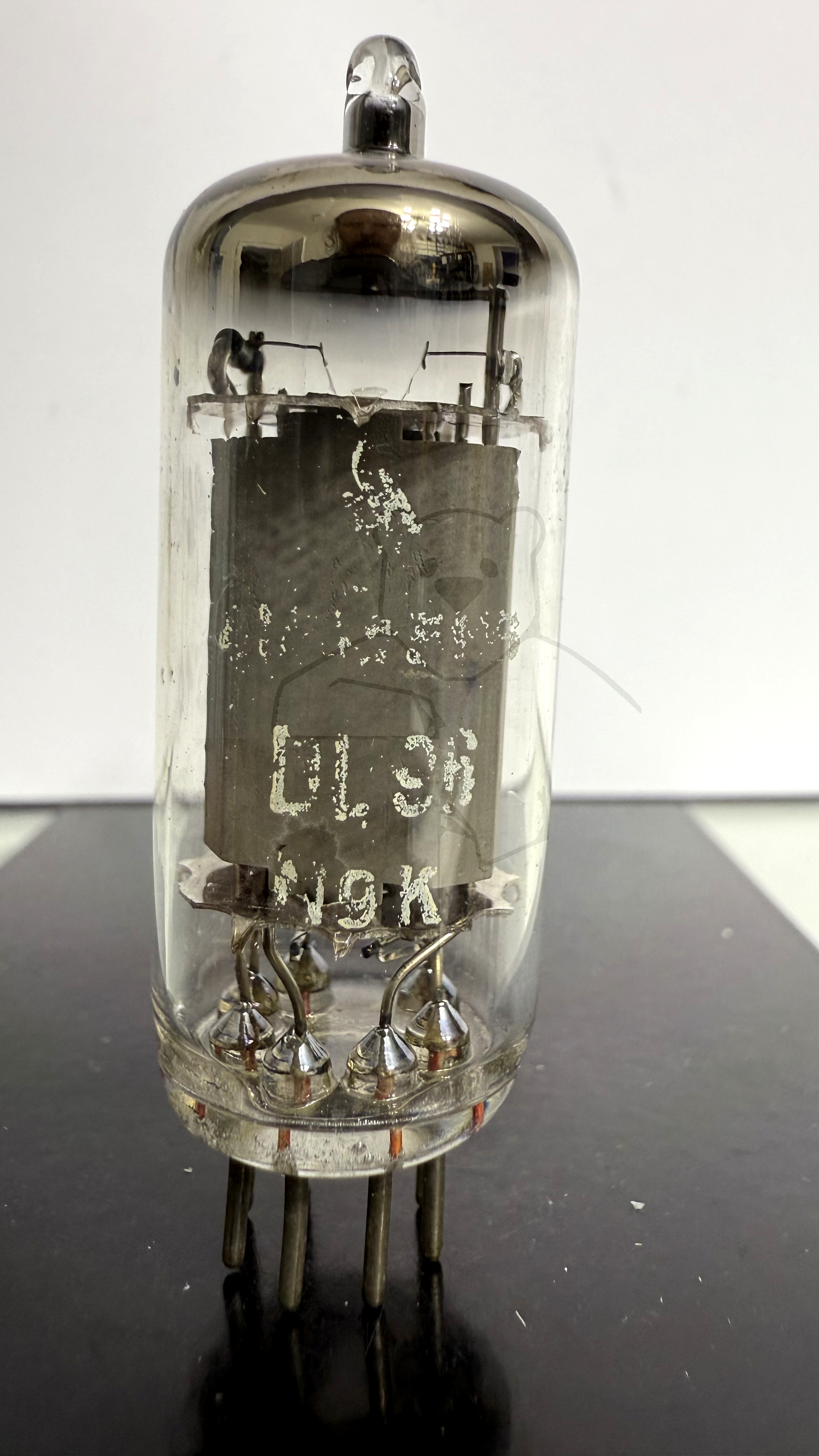

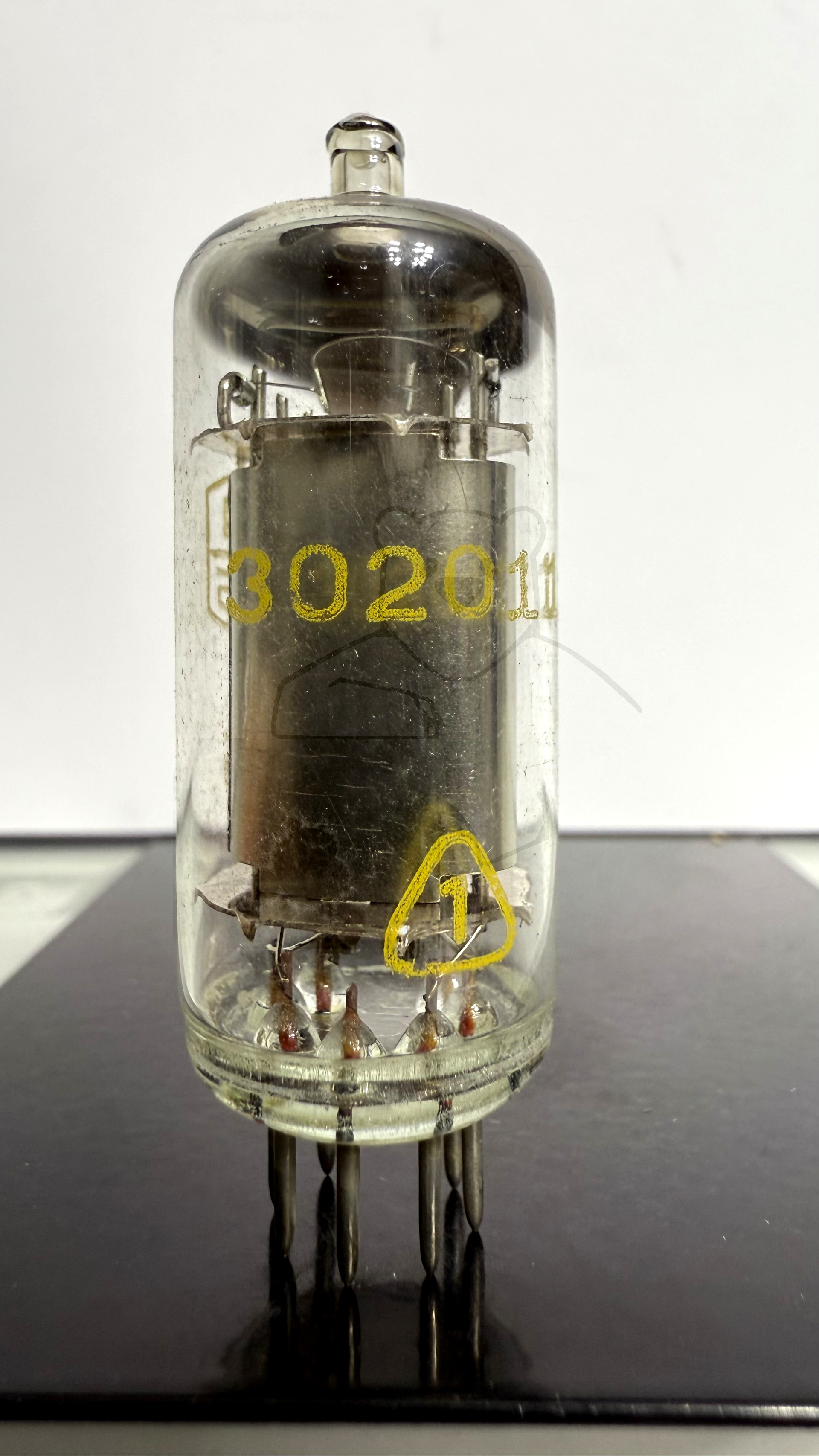

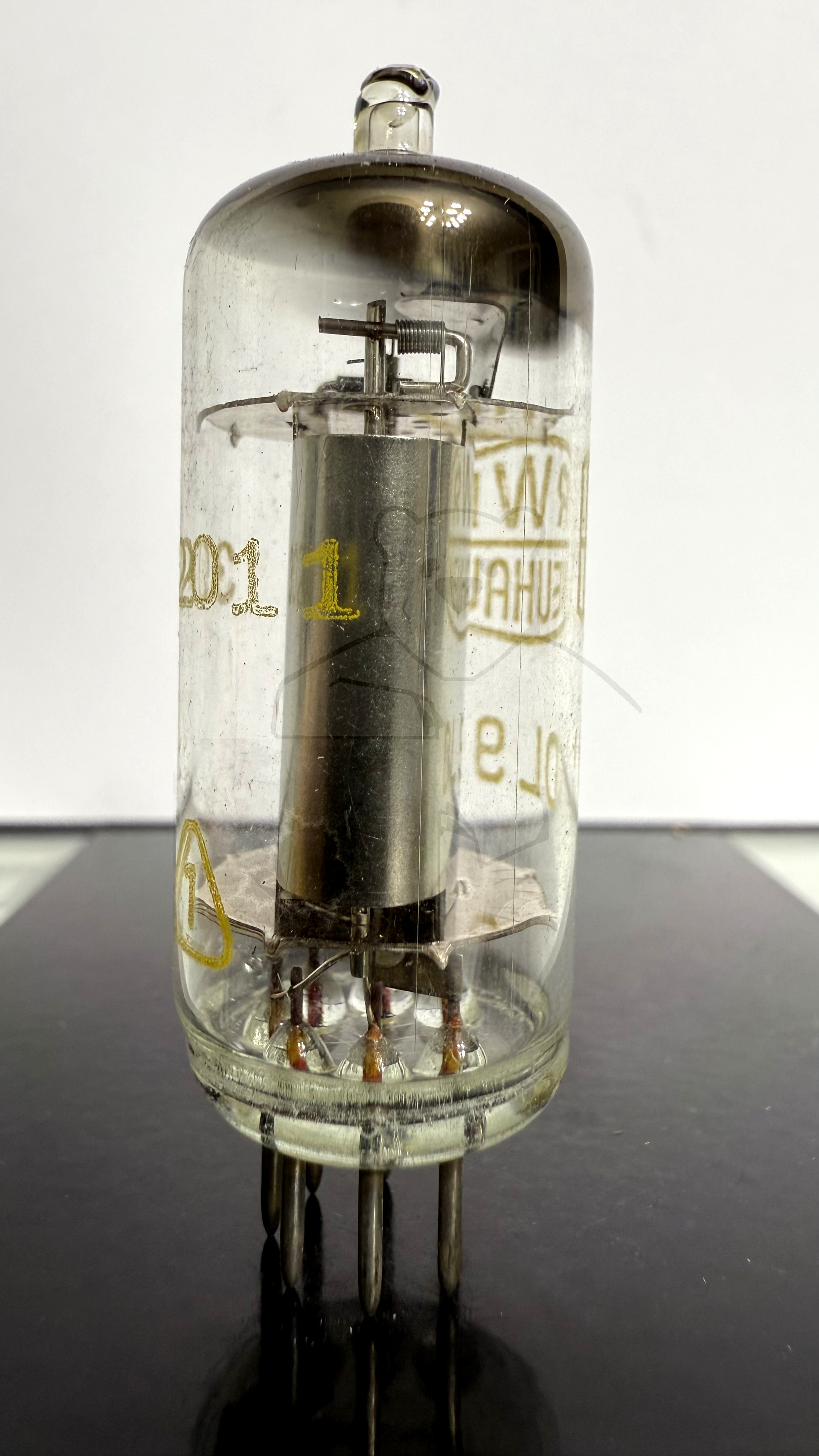

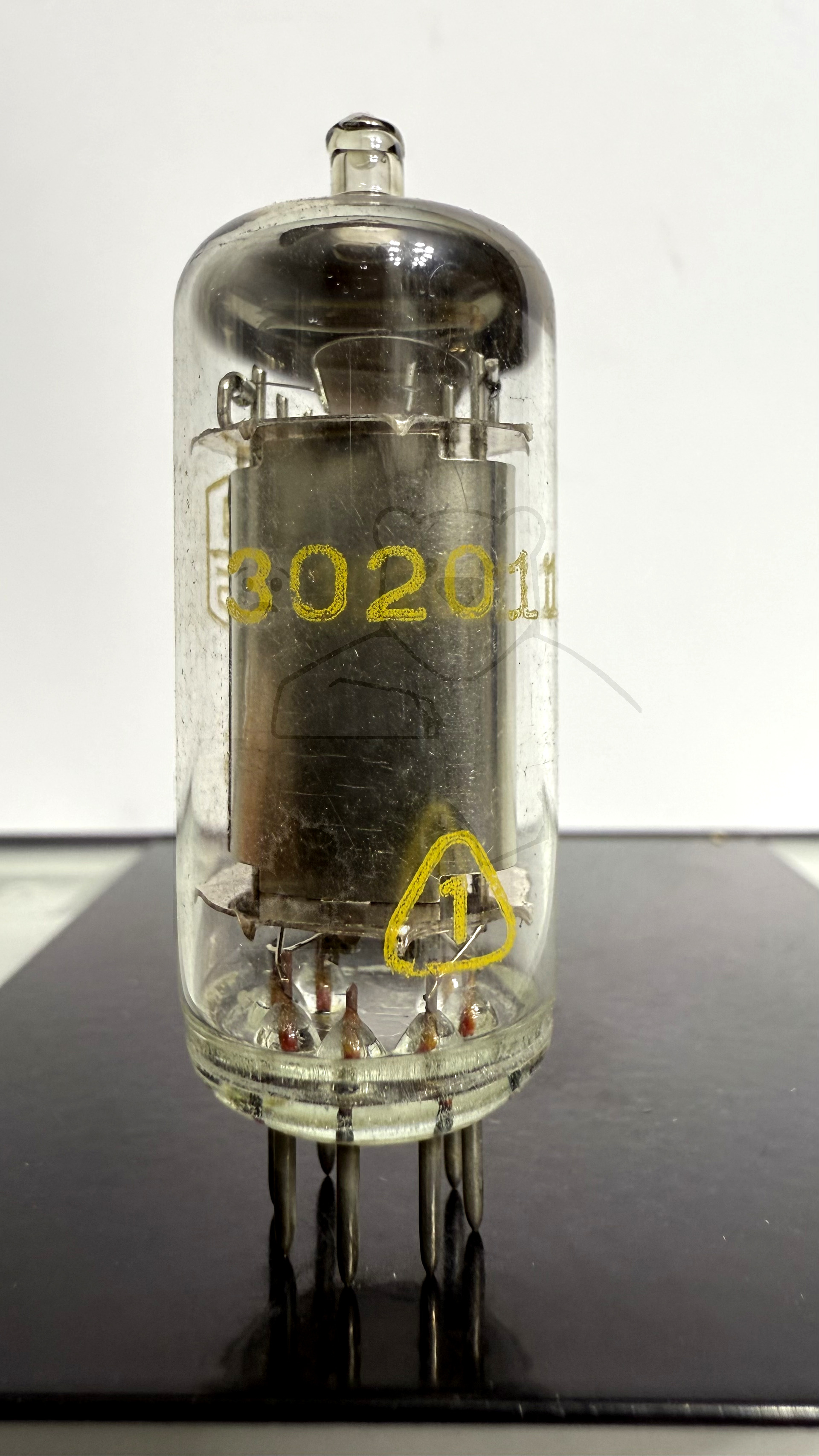

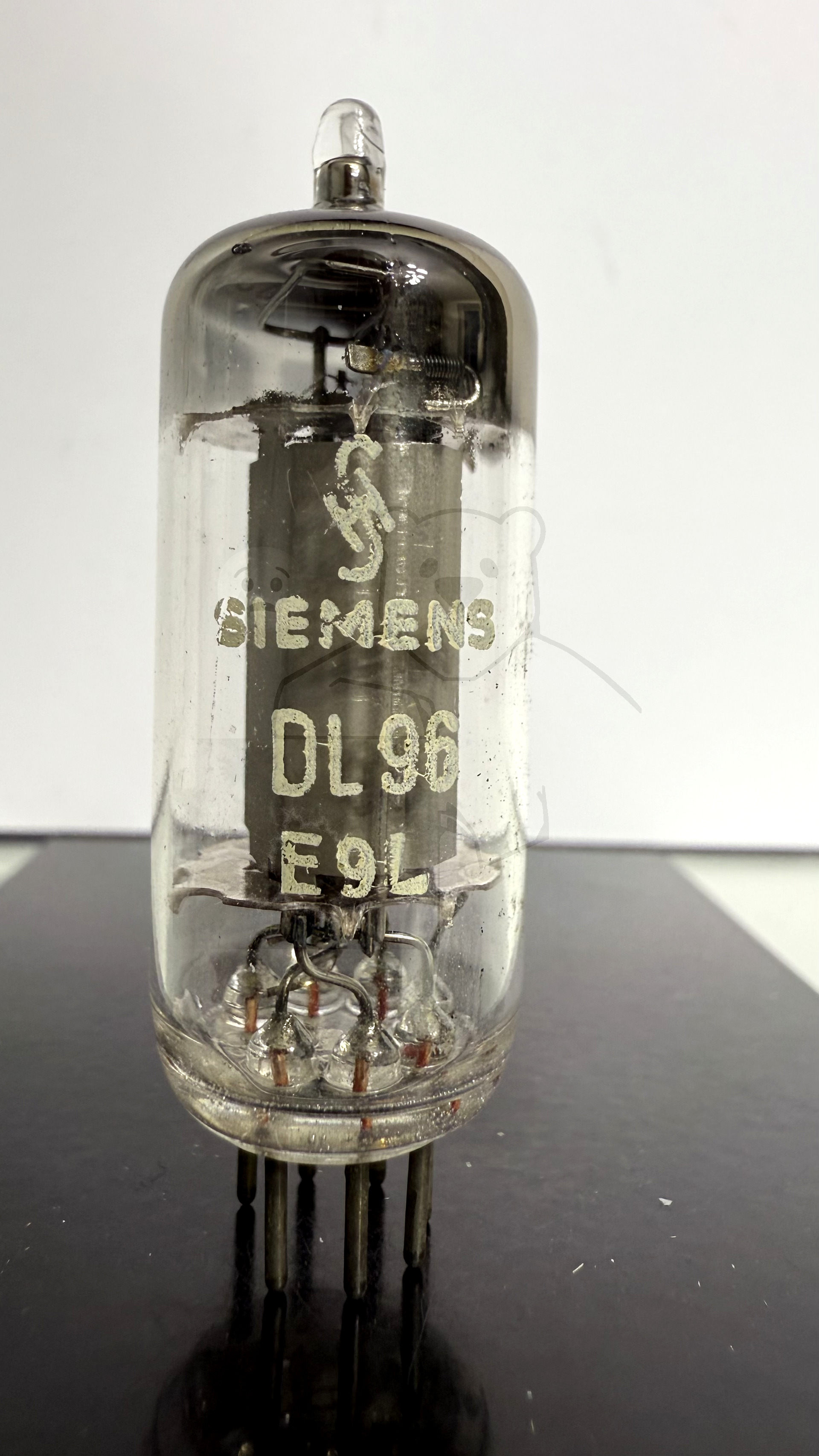

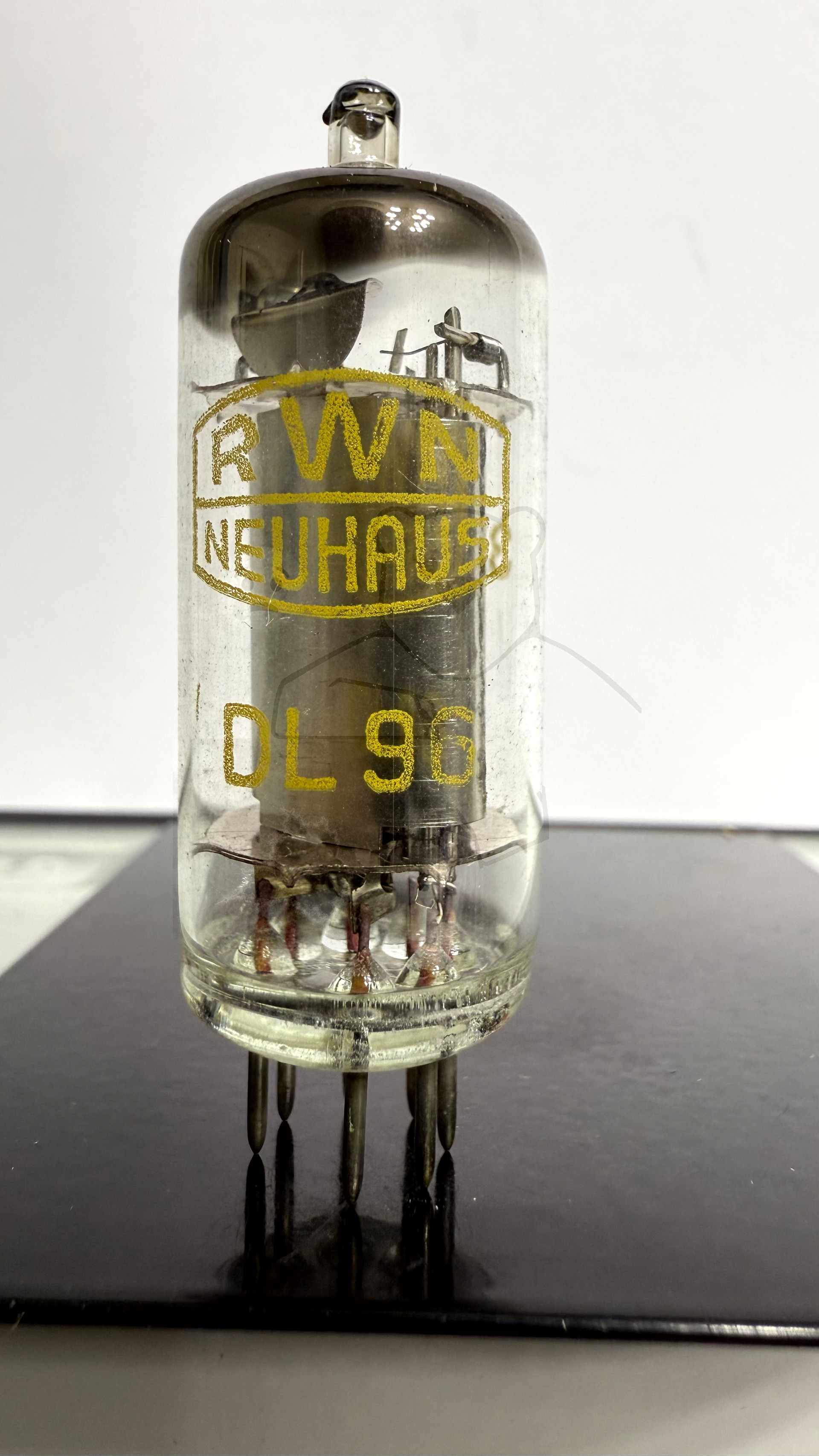

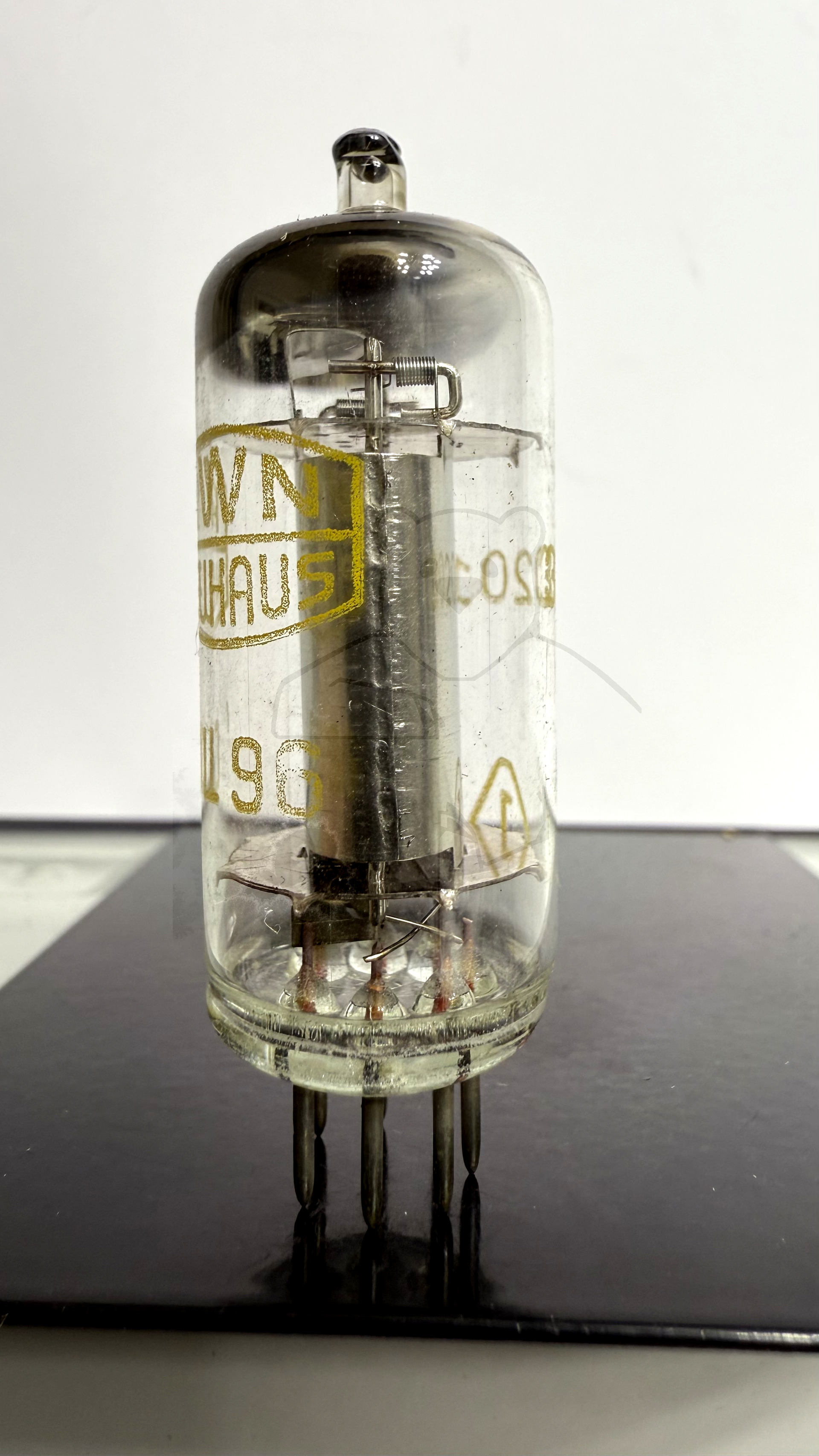

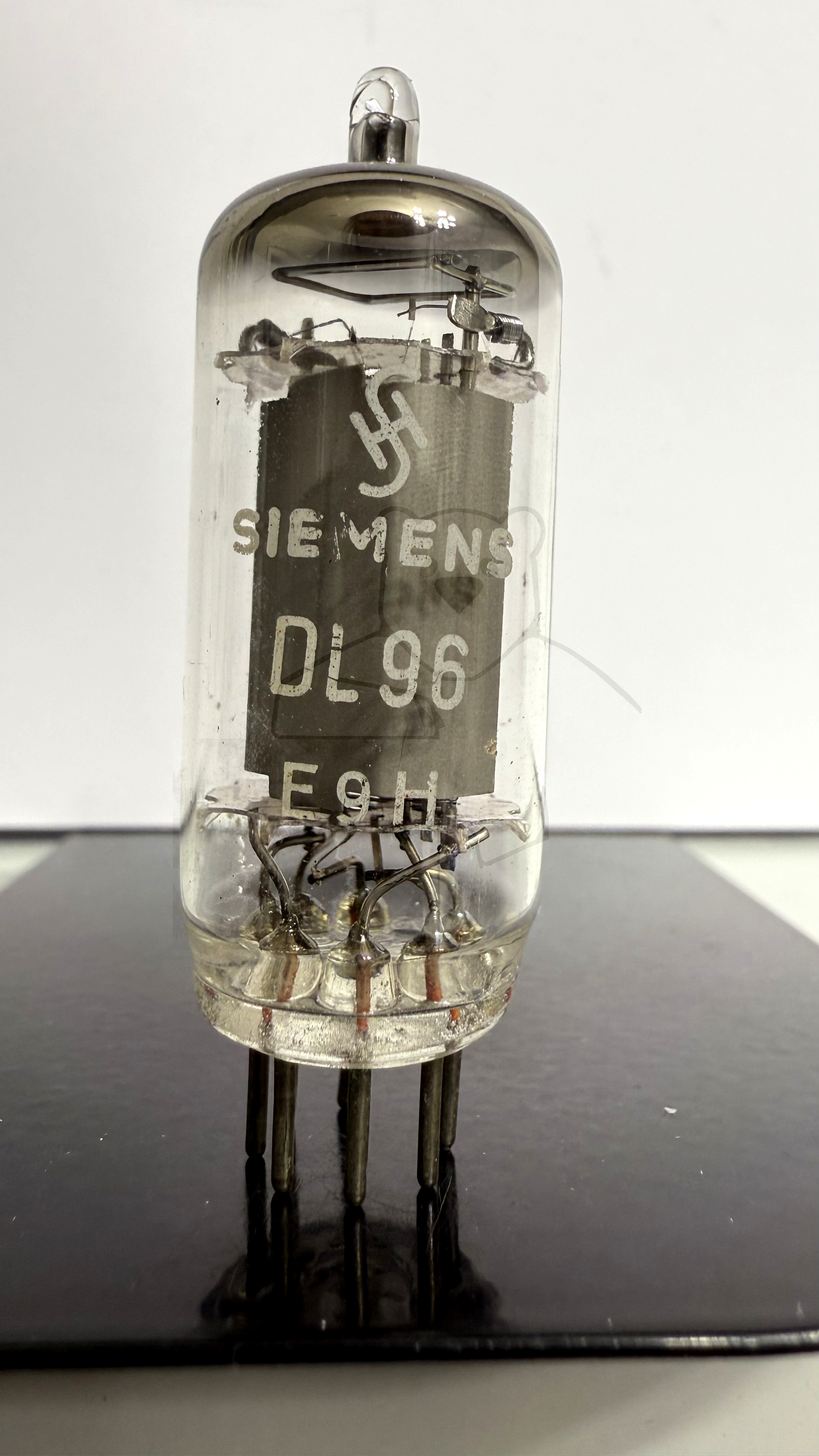

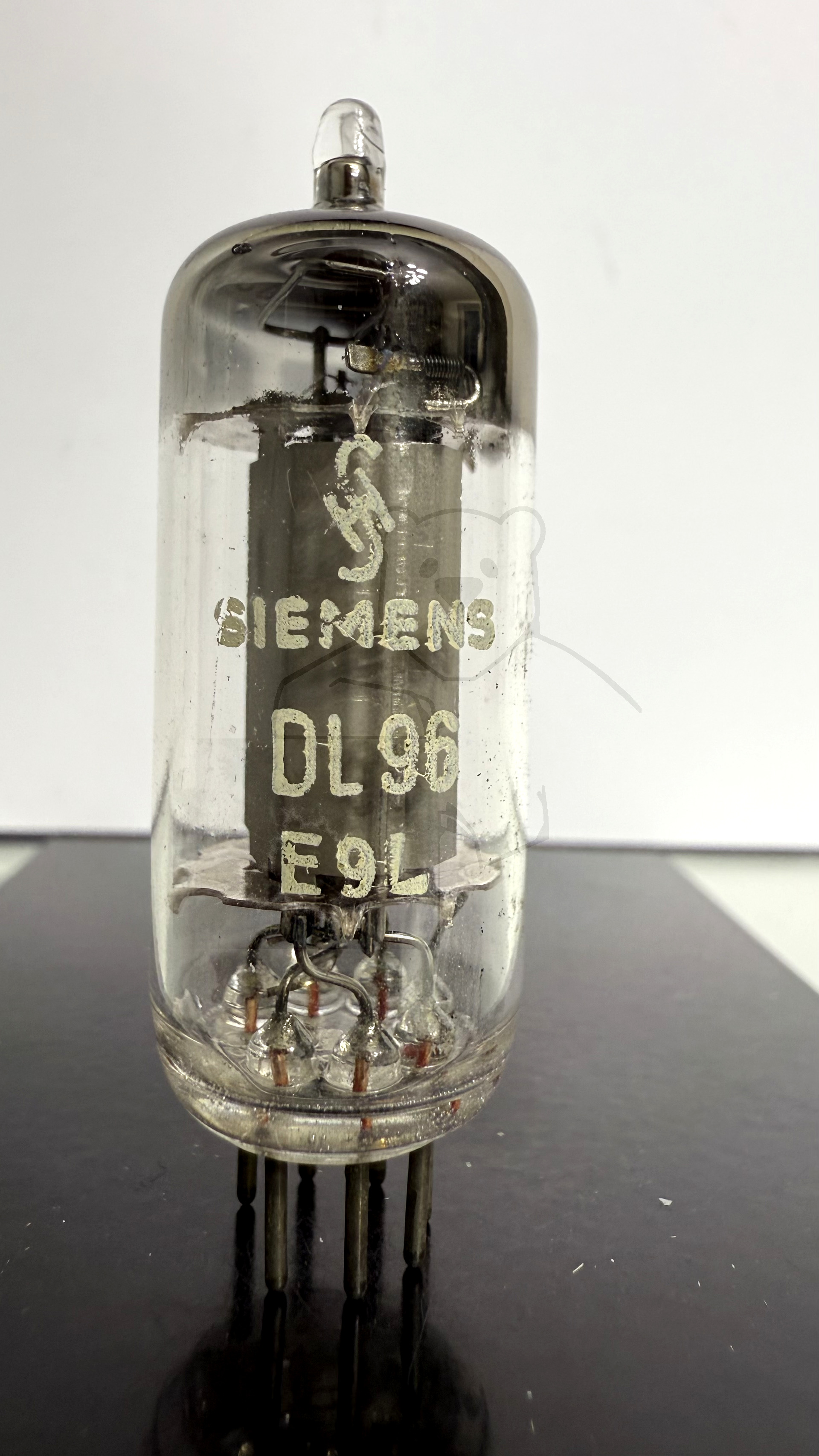

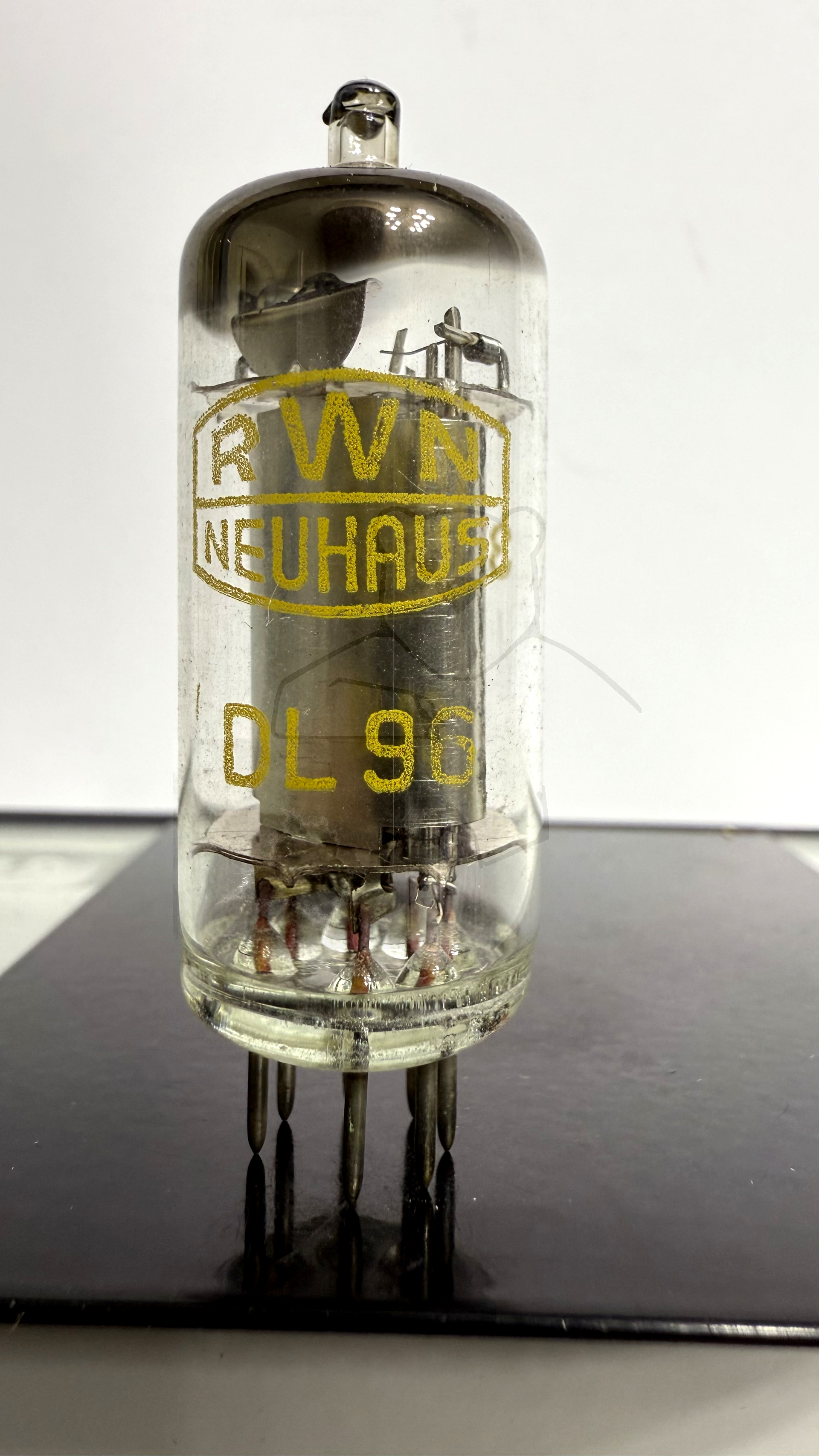

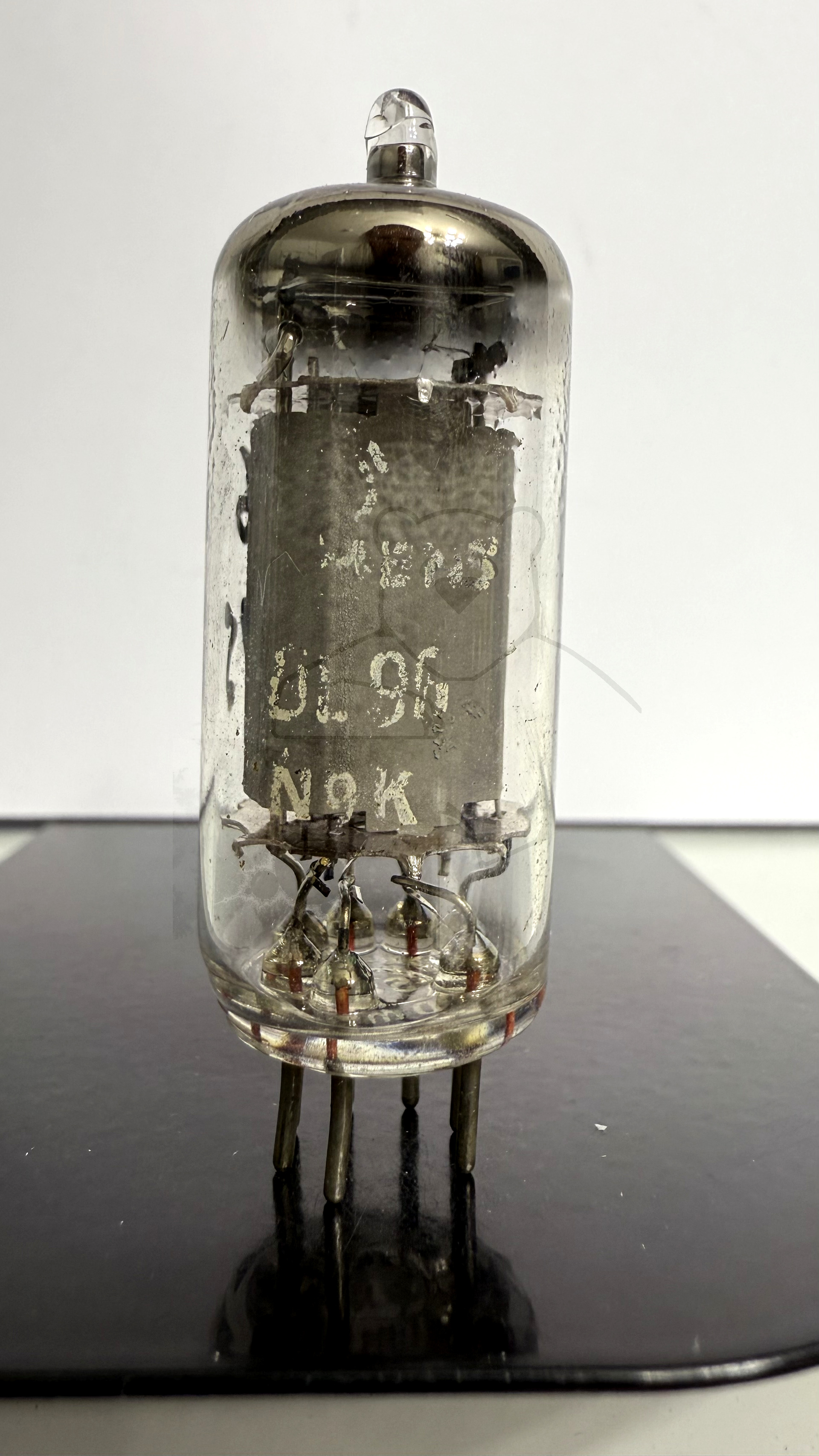

Daten und Bilder der Röhre: DL96

🔎 Beschreibung der Röhre: DL96

Name	DL96
Vergleichsname	3C4
Heizspannung (Volt)	1,4 oder 2,8
Heizstrom (Ampère)	0,05 oder 0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 2,8V oder 1,4V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DL96

	System 1
Kathode	1
Gitter 1	6
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

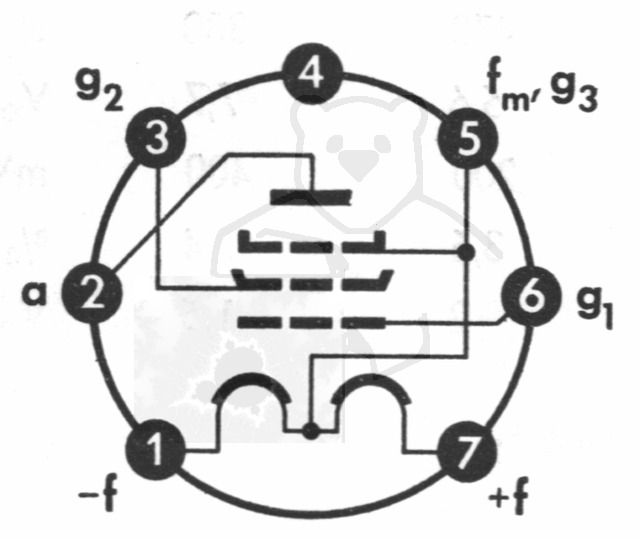

🔎 Sockelschaltung der DL96

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DL96
Datenblatt DL96 Brimar [www.tubedata.info].pdf (54 kB)
Datenblatt DL96 Mazda Belvu [www.tubedata.info].pdf (429 kB)
Datenblatt DL96 Mullard [www.tubedata.info].pdf (171 kB)
Datenblatt DL96 Philips.pdf (668 kB)
Datenblatt DL96 RFT Version 1.pdf (77 kB)
Datenblatt DL96 RFT Version 2 [www.tubedata.info].pdf (2291 kB)
Datenblatt DL96 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (4943 kB)
Pruefkarte DL96 3C4 3E5 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte DL96 3E5 3C4 - Funke W19 Roehrenpruefer.pdf (166 kB)
