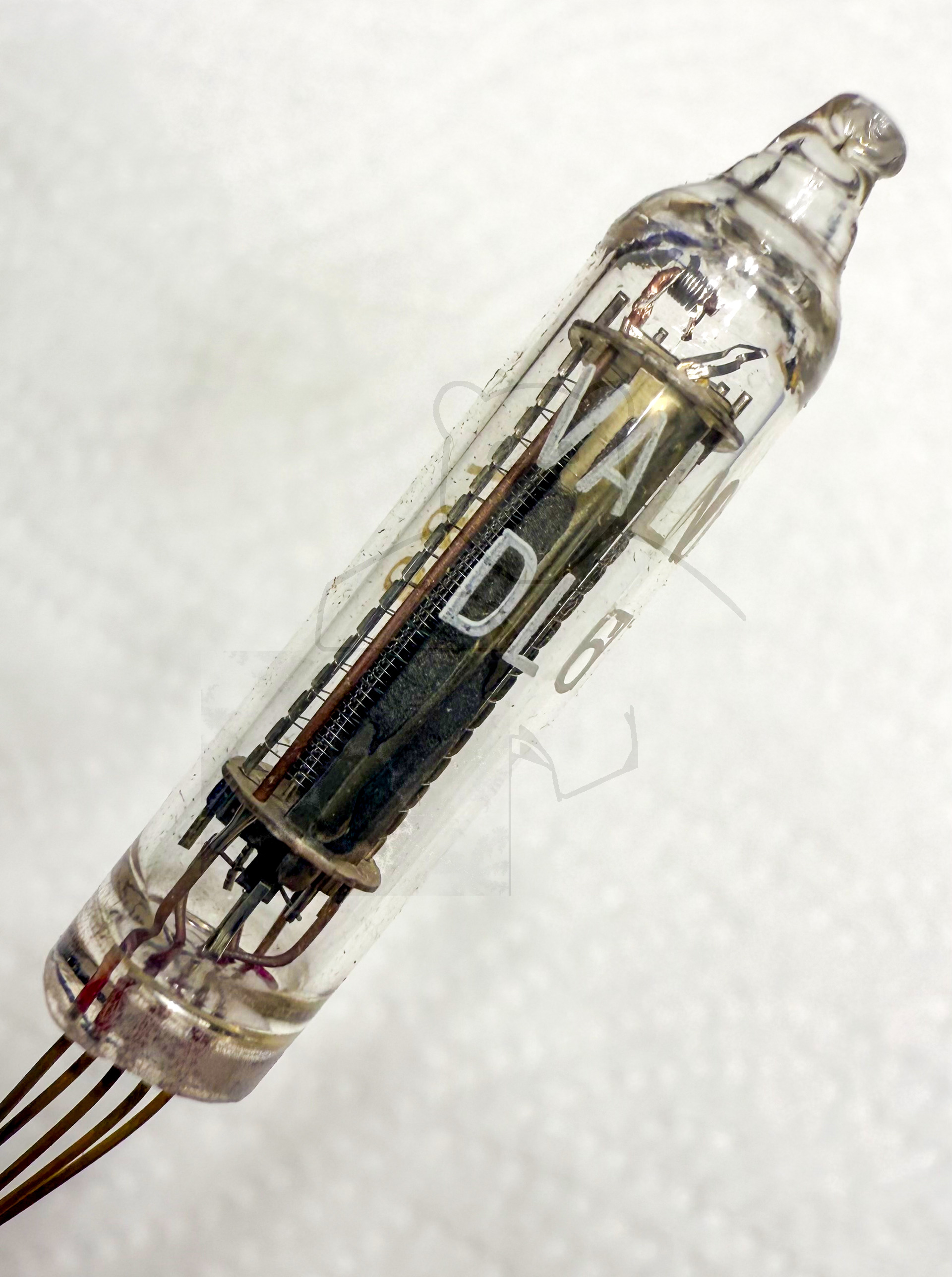

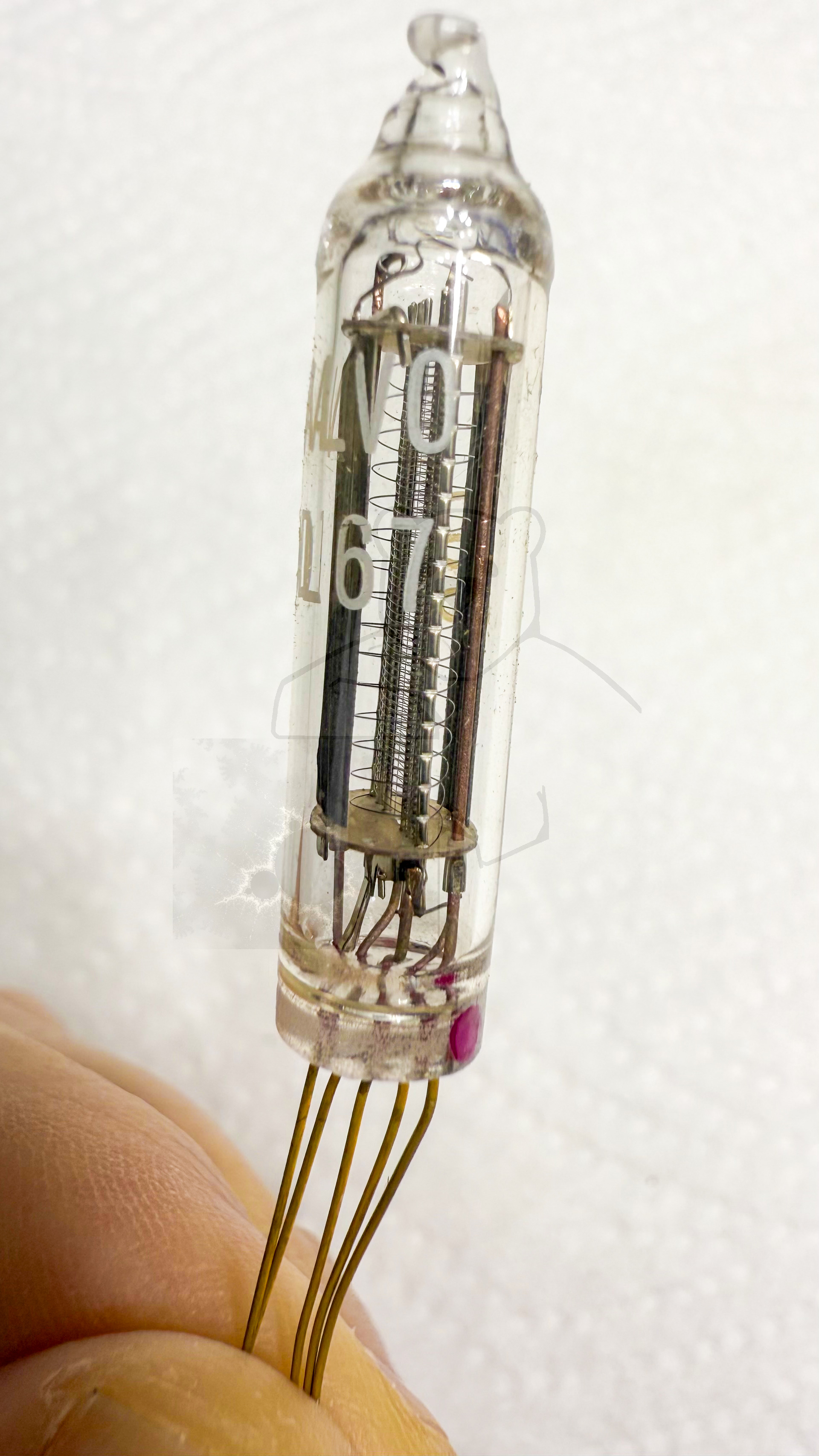

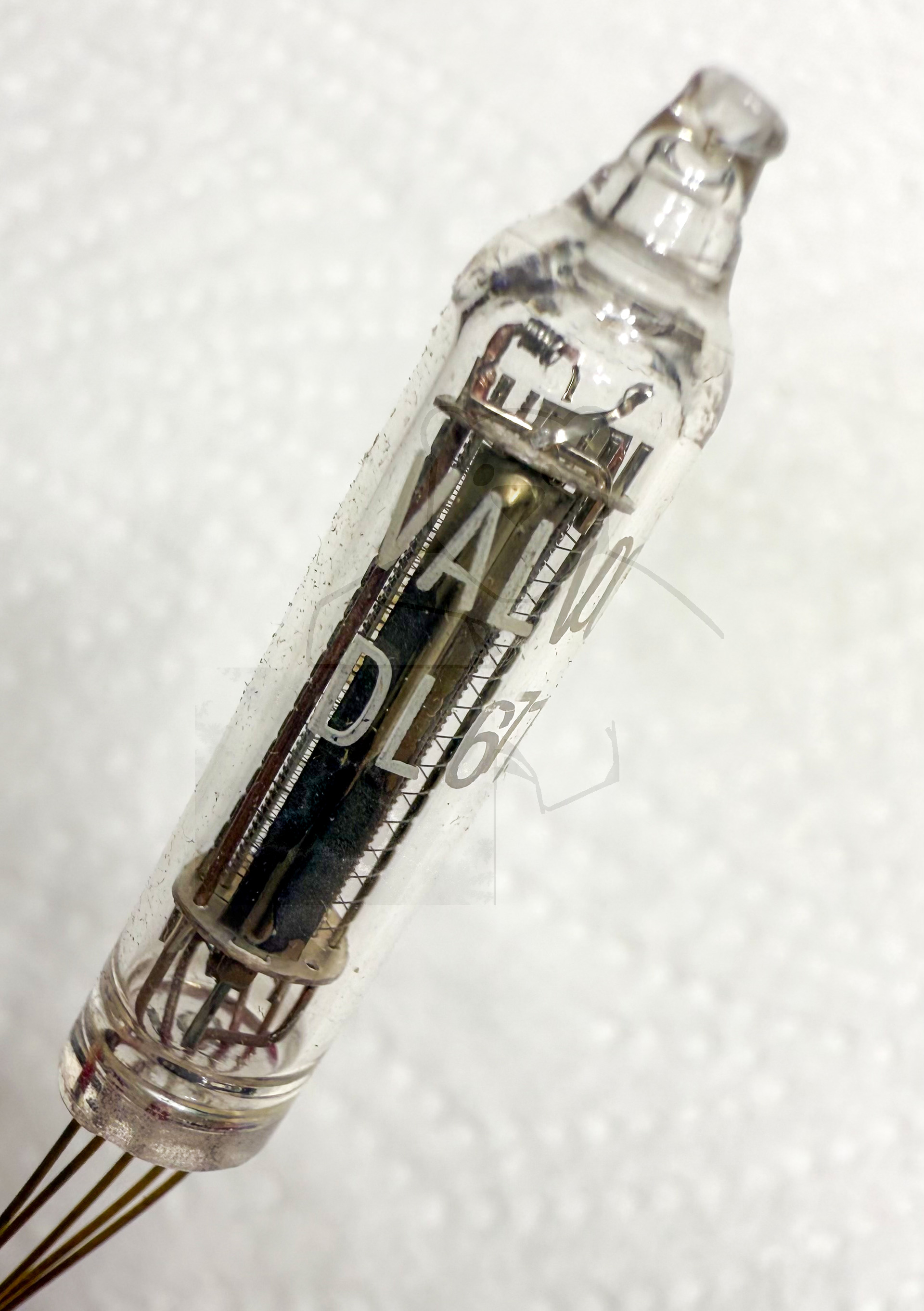

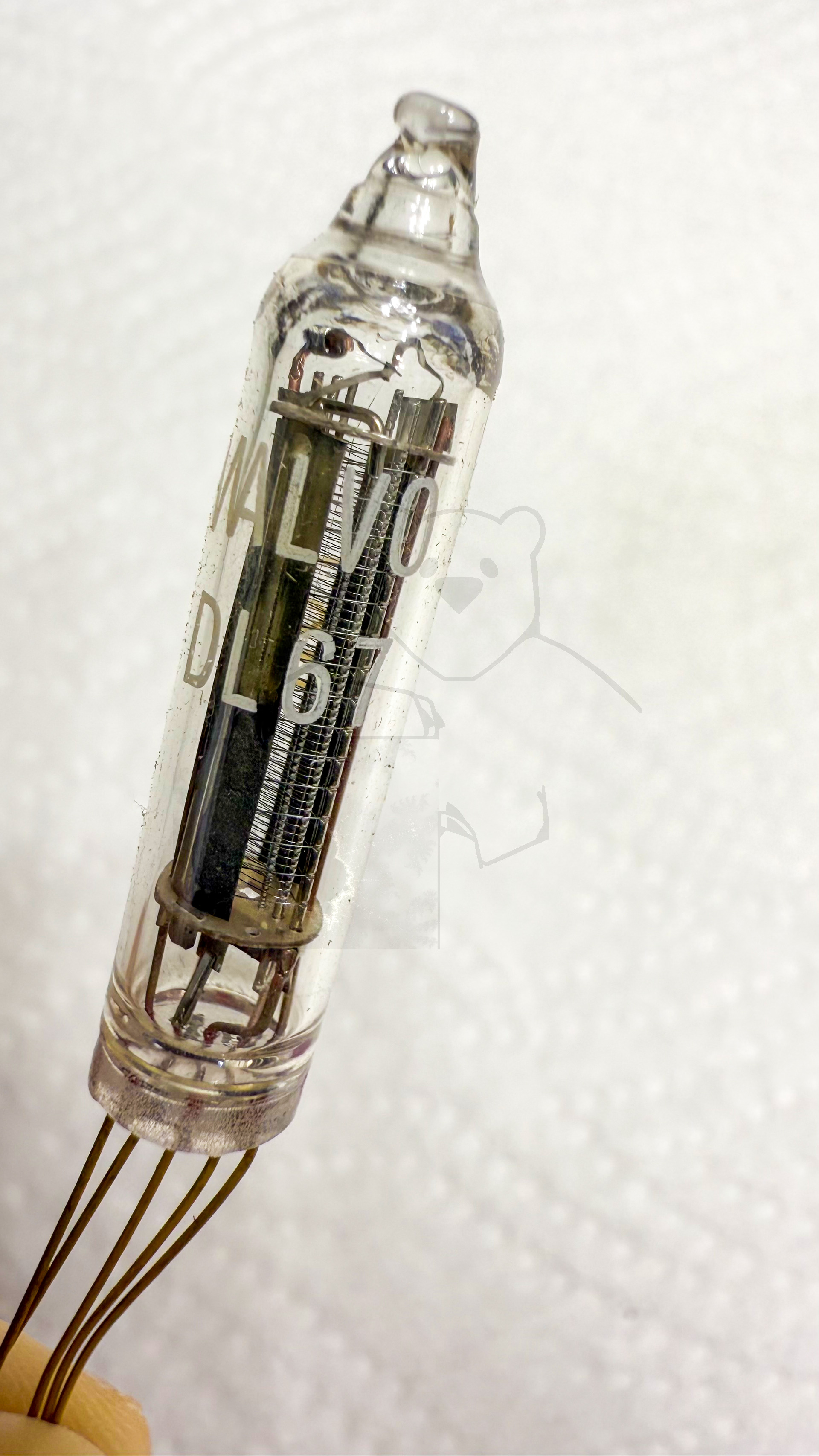

Daten und Bilder der Röhre: DL67

🔎 Beschreibung der Röhre: DL67

Name	DL67
Vergleichsname	5913 6007
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,013
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (Flach), 5pol. → Liste aller Röhren mit: Subminiatur (Flach), 5pol.
Zusätzliche Informationen
Letzte Änderung	11.12.2024 02:11:15

🔎 Beschreibung der Systeme für die Röhre: DL67

	System 1
Kathode	Draht 5 (Negativer Zweig der Heizung)
Gitter 1	Draht 4
Gitter 2	Draht 2
Gitter 3	Draht 3 (Positiver Zweig der Heizung)
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Draht 1
Anode 2
Leuchtschirm
Heizung	Draht 3 (+f) und Draht 5 (-f)
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

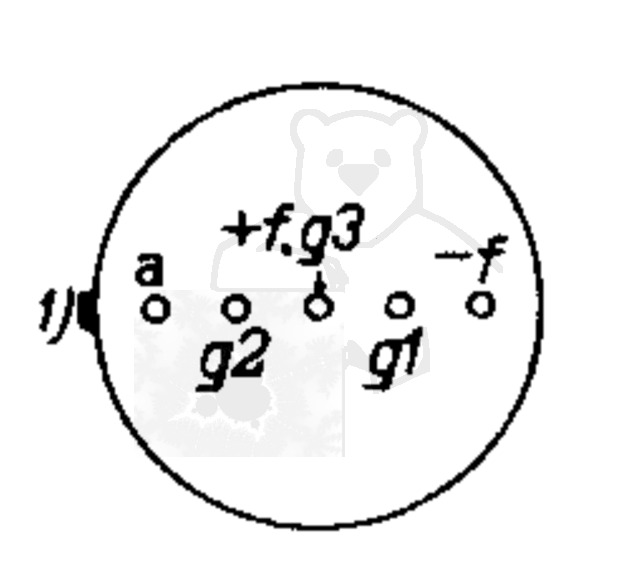

🔎 Sockelschaltung der DL67

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: DL67
Datenblatt DL65 DL67 Miniwatt.pdf (339 kB)
Datenblatt DL67 Miniwatt [www.tubedata.info].pdf (23 kB)
Datenblatt DL67 RFT [www.tubedata.info].pdf (72 kB)
Pruefkarte DL67 - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
