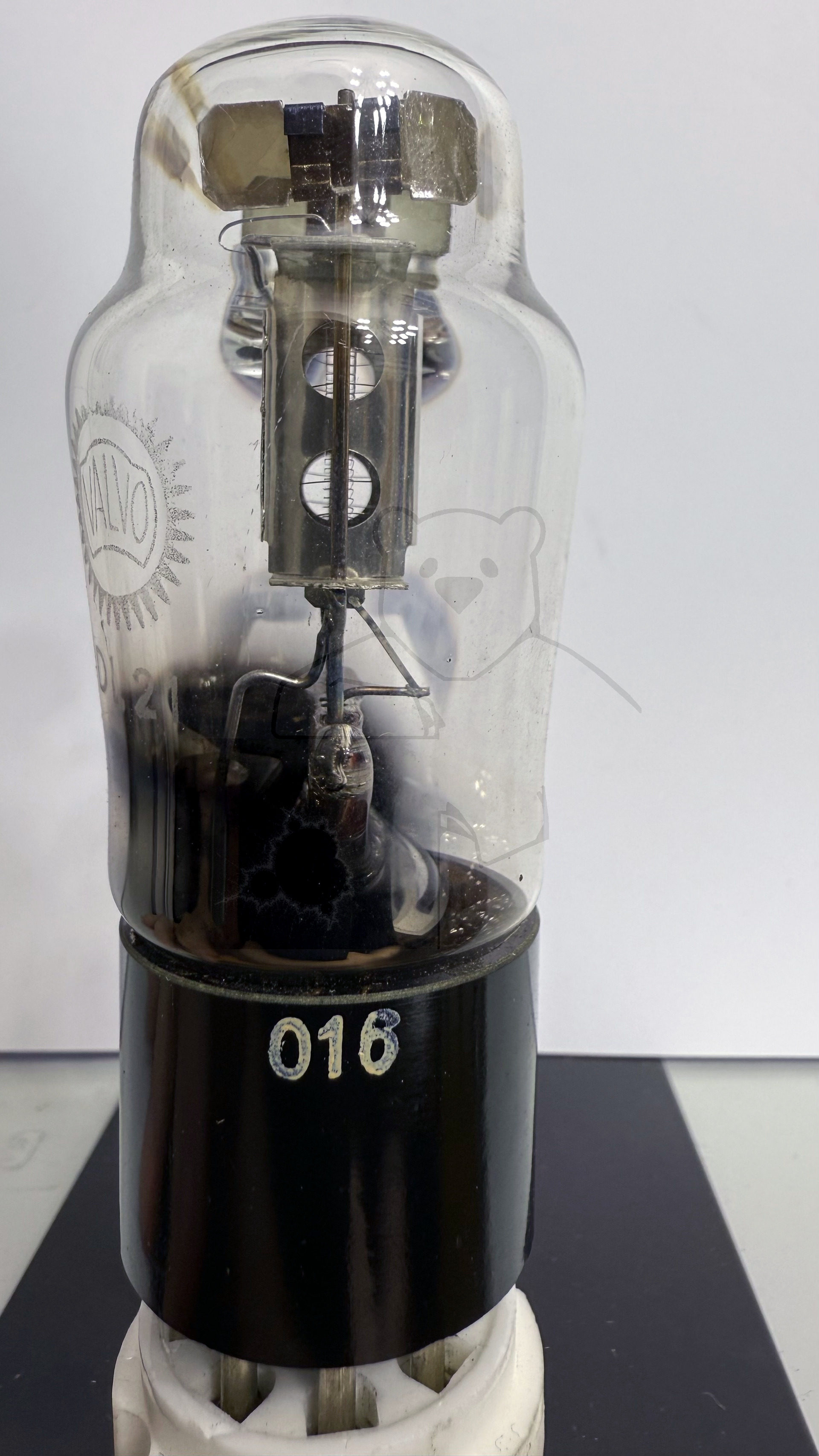

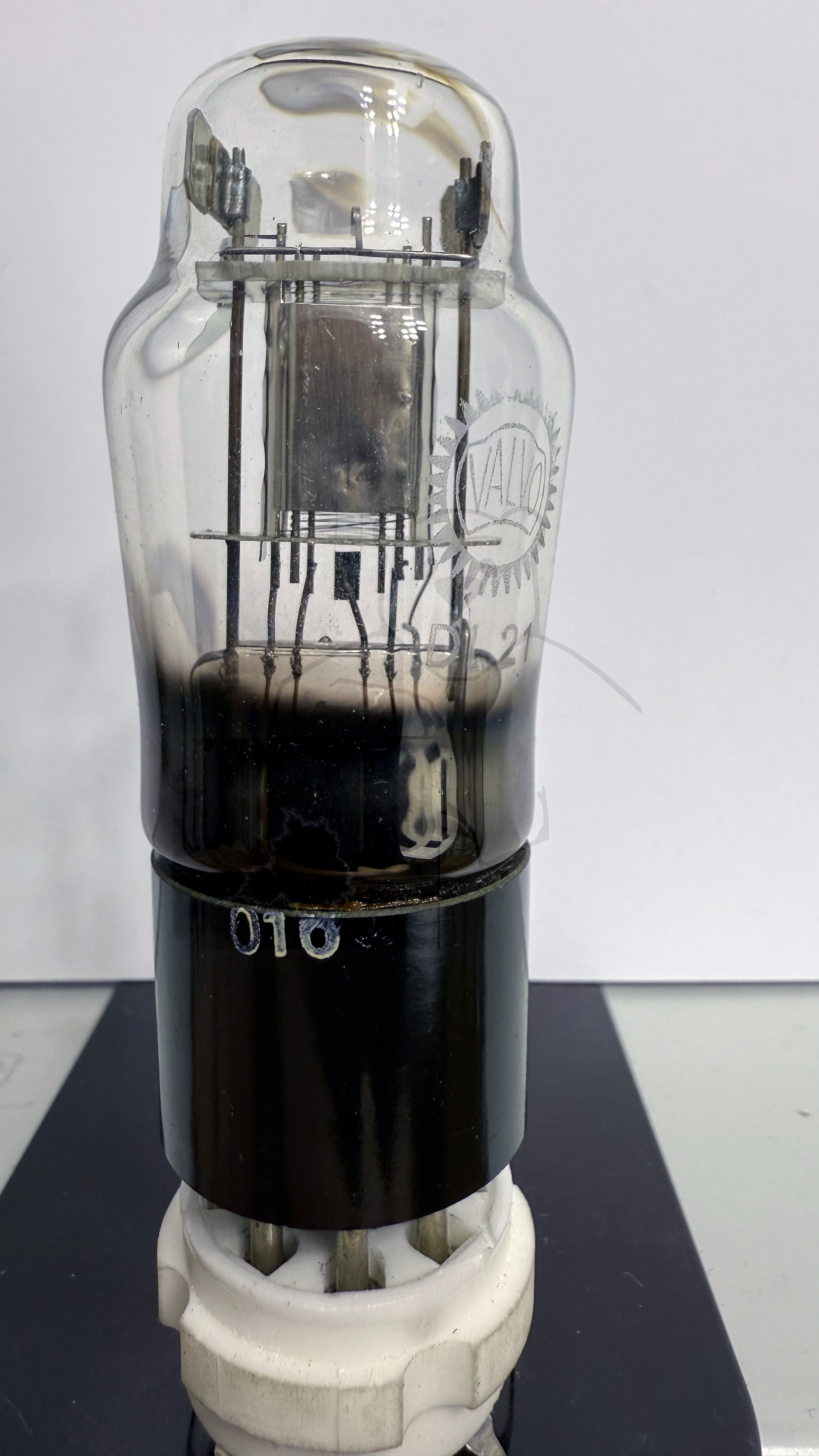

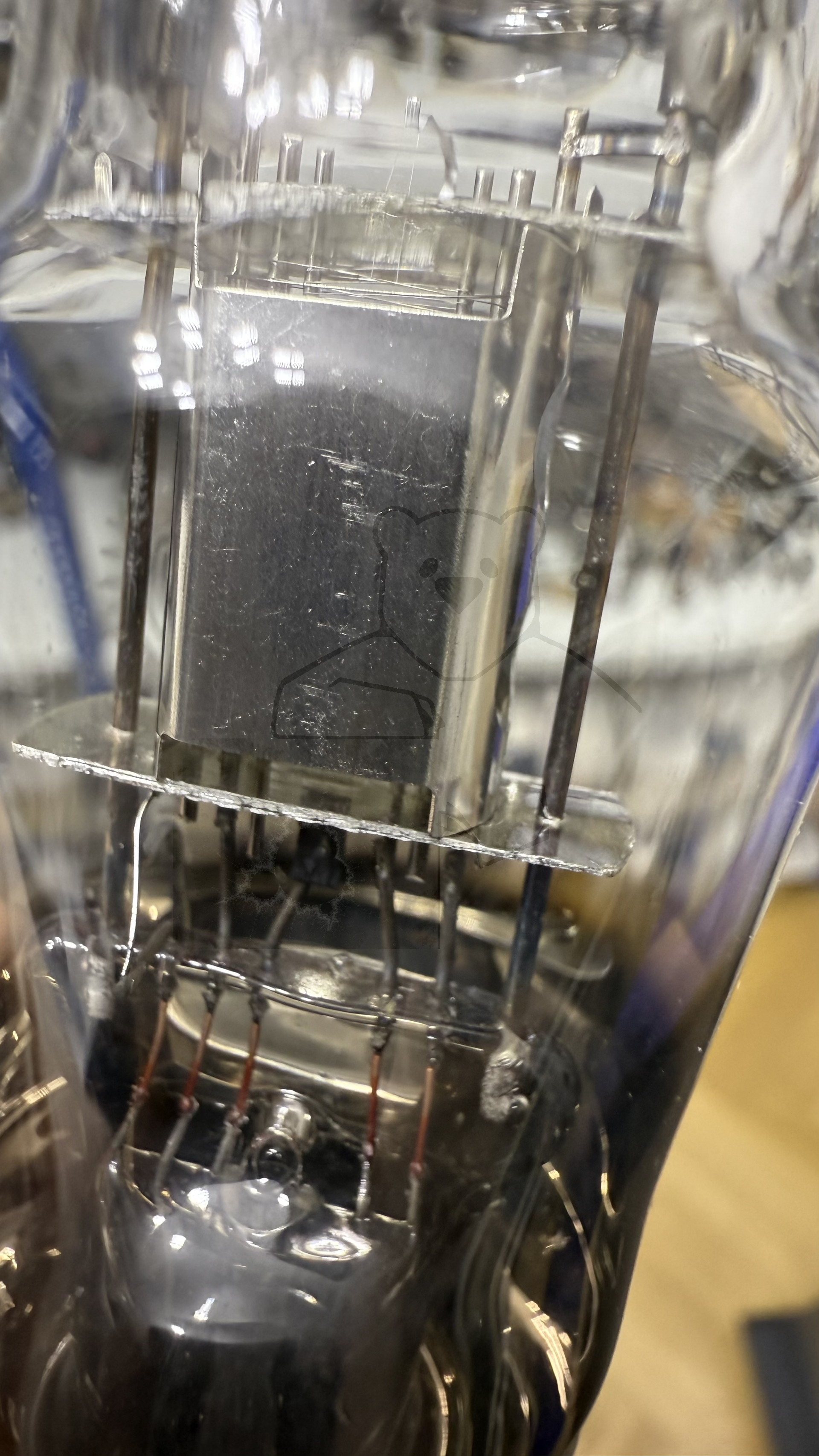

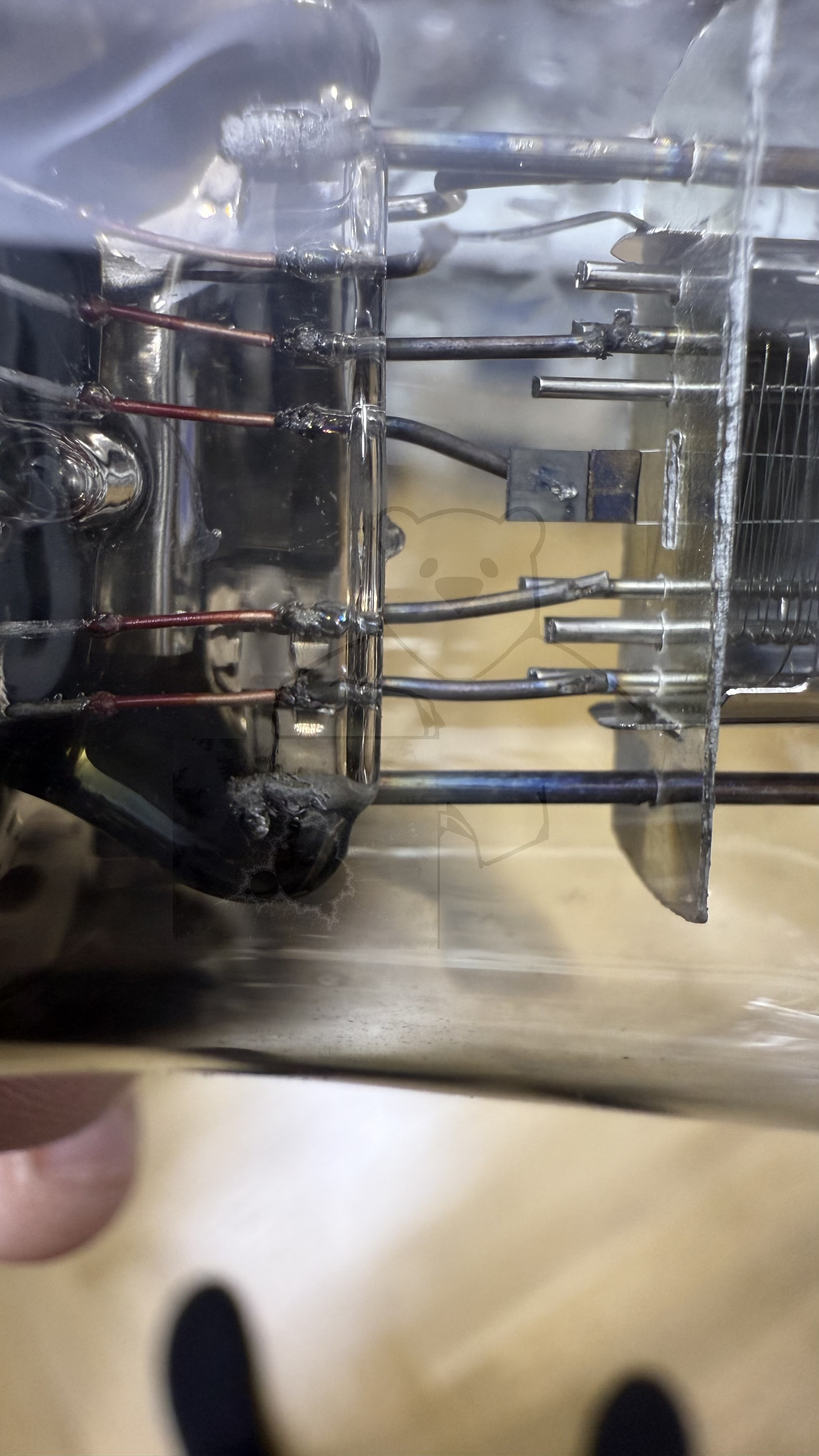

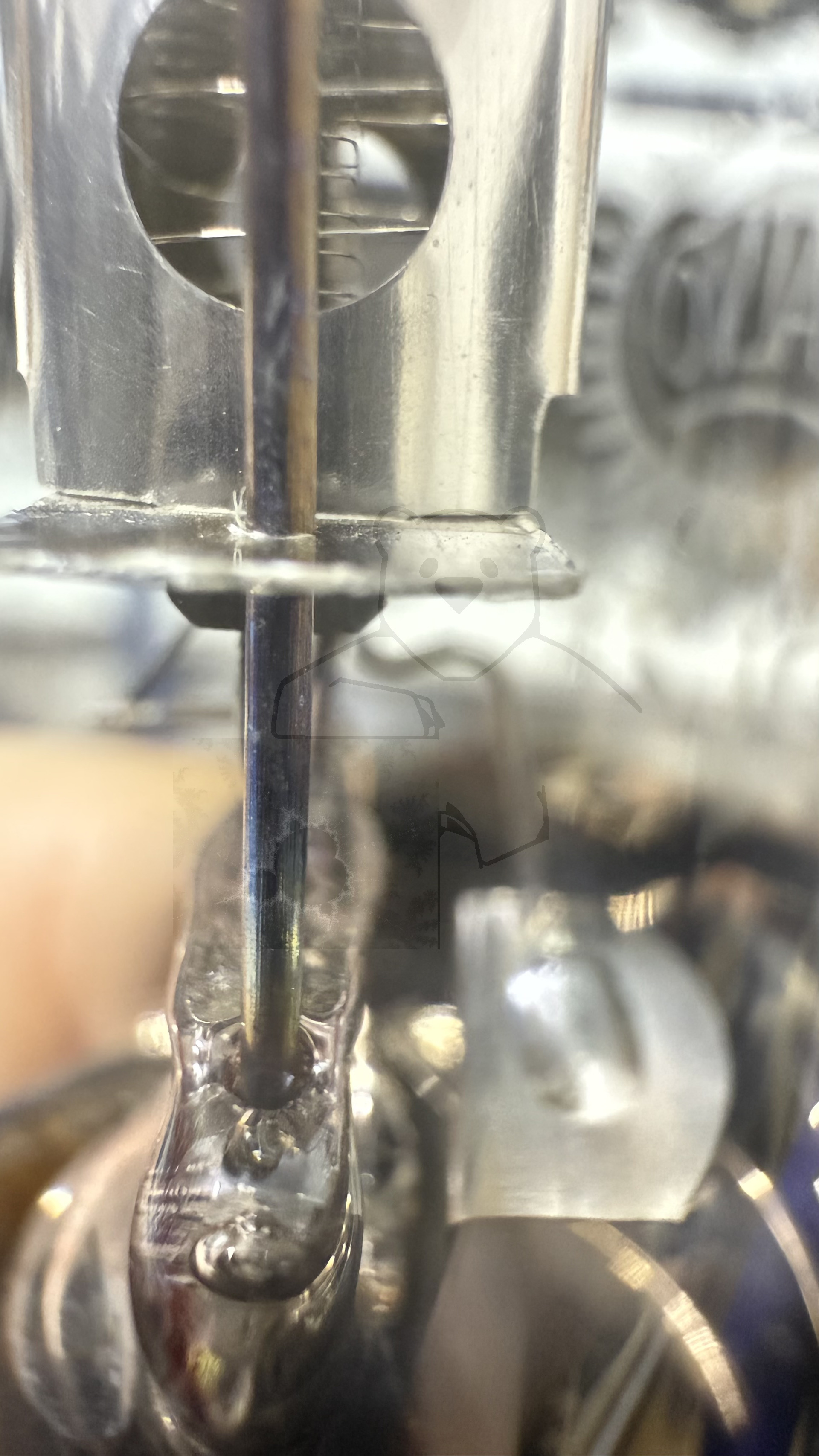

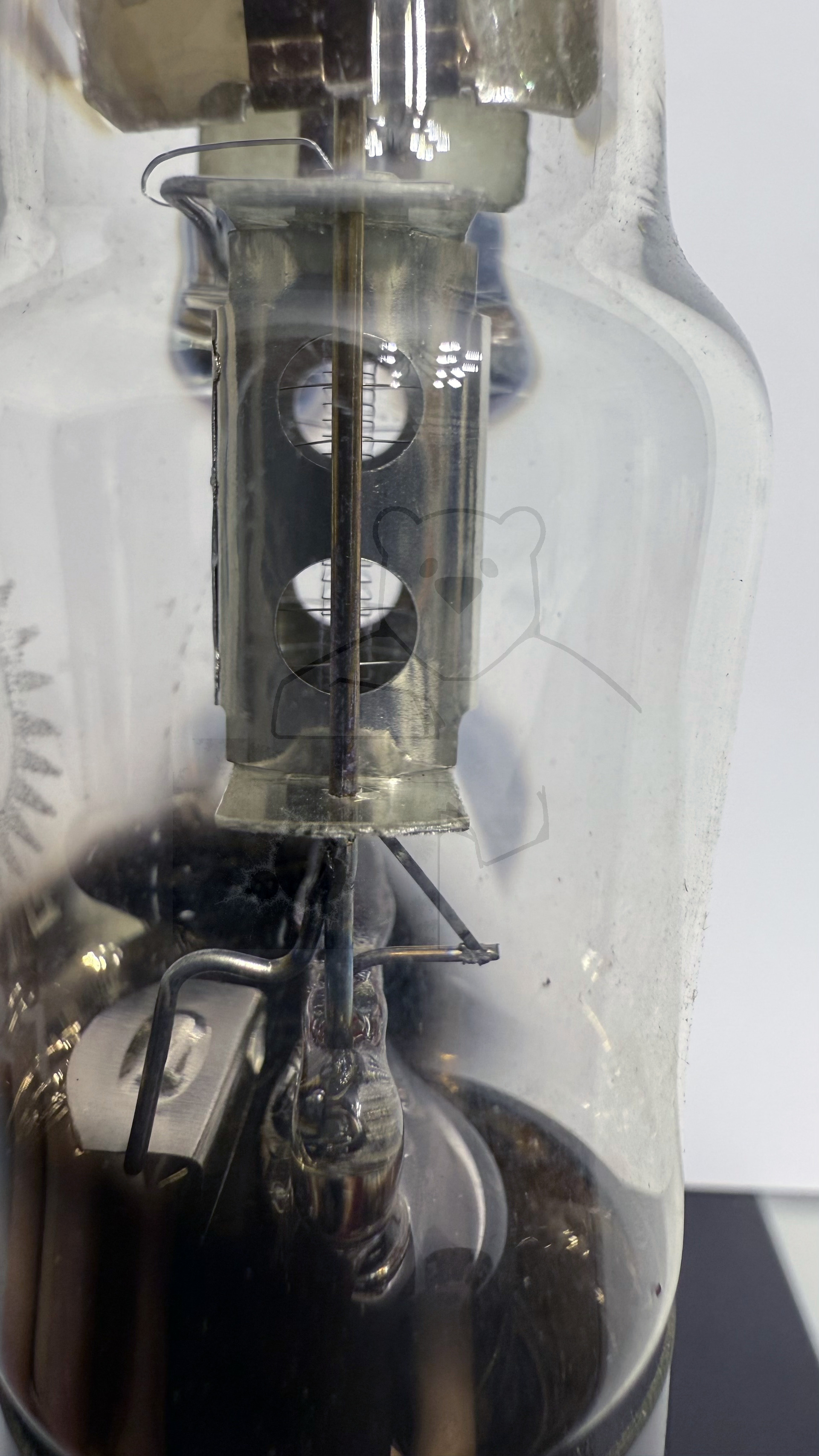

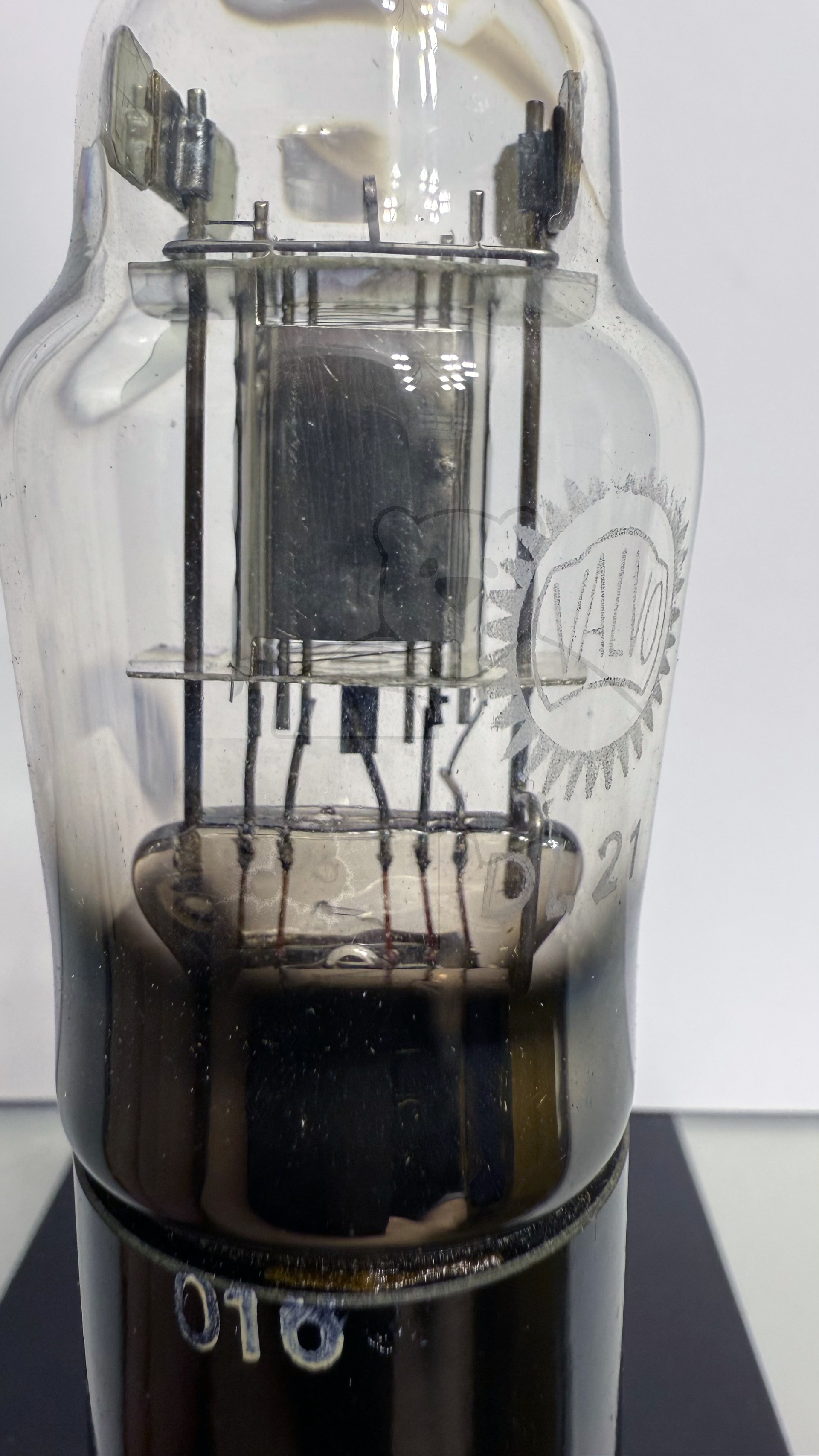

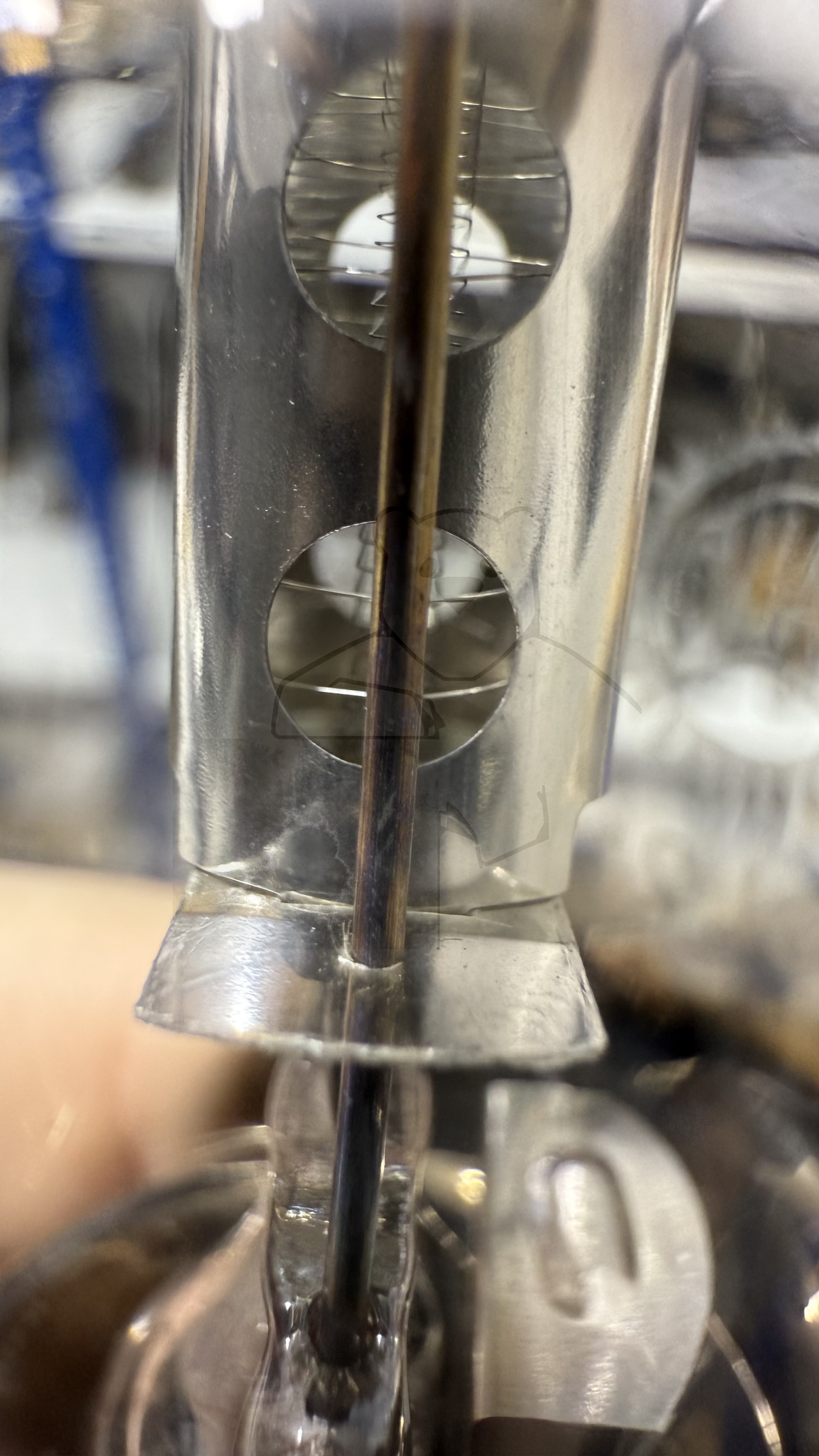

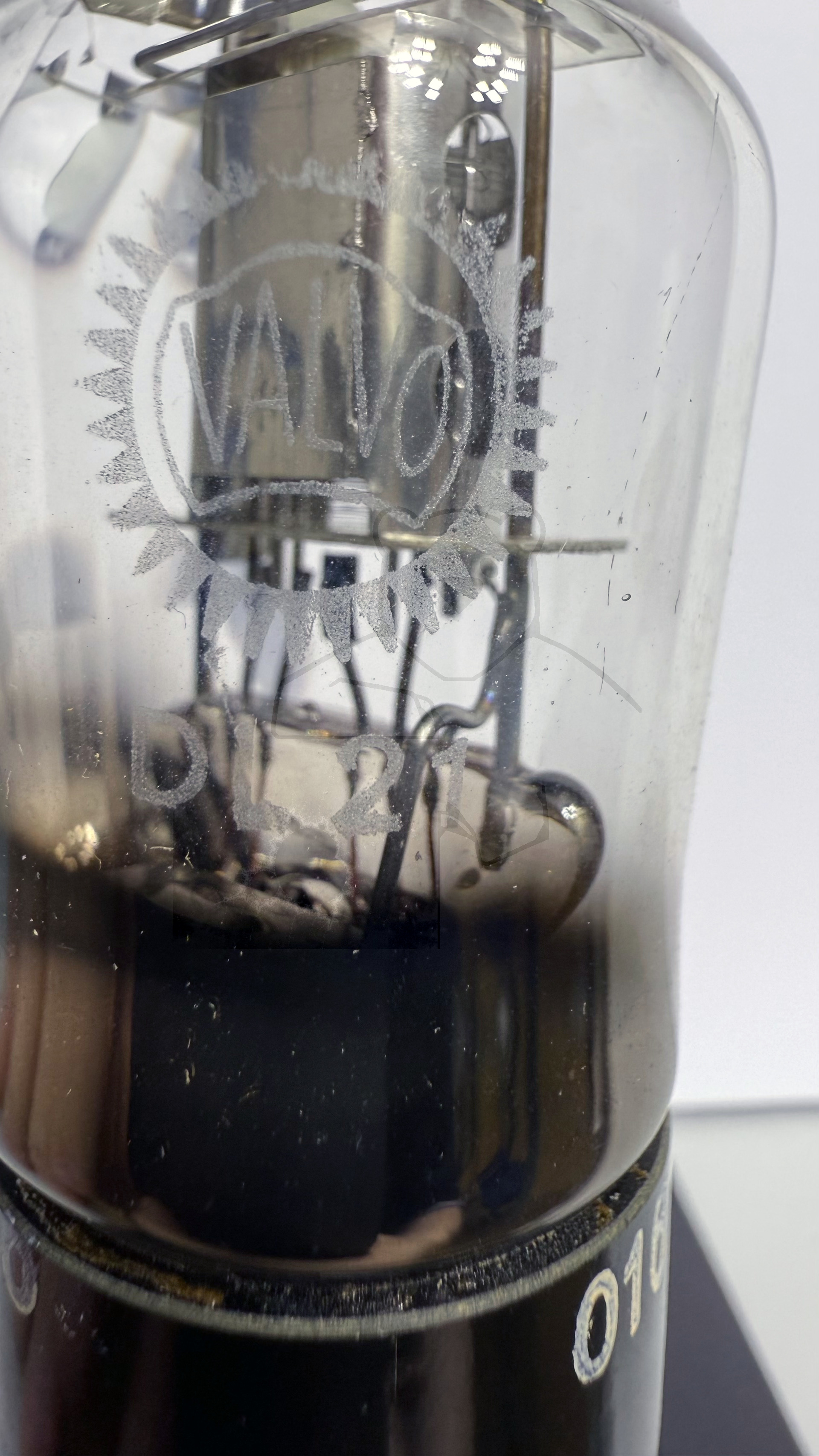

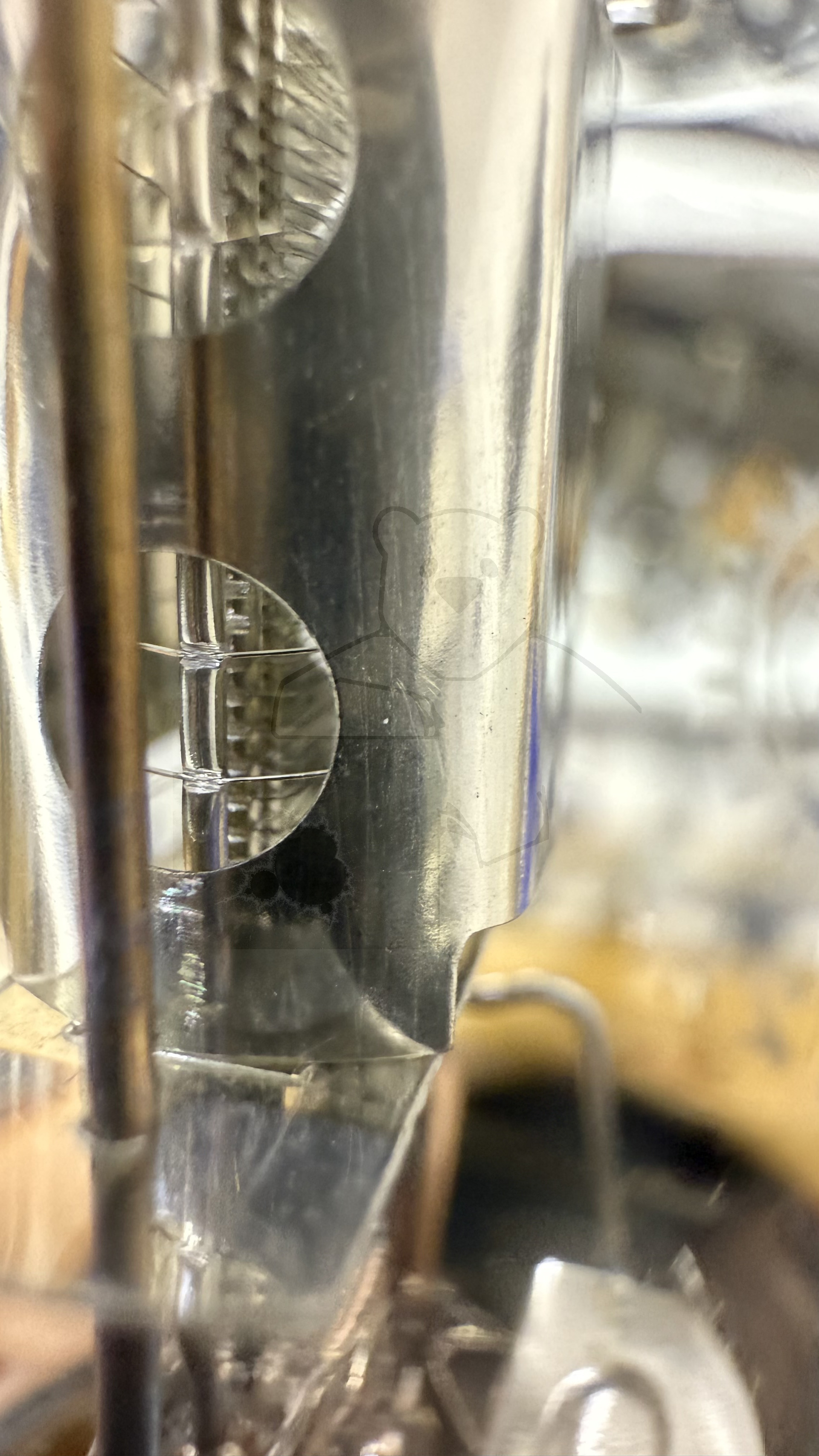

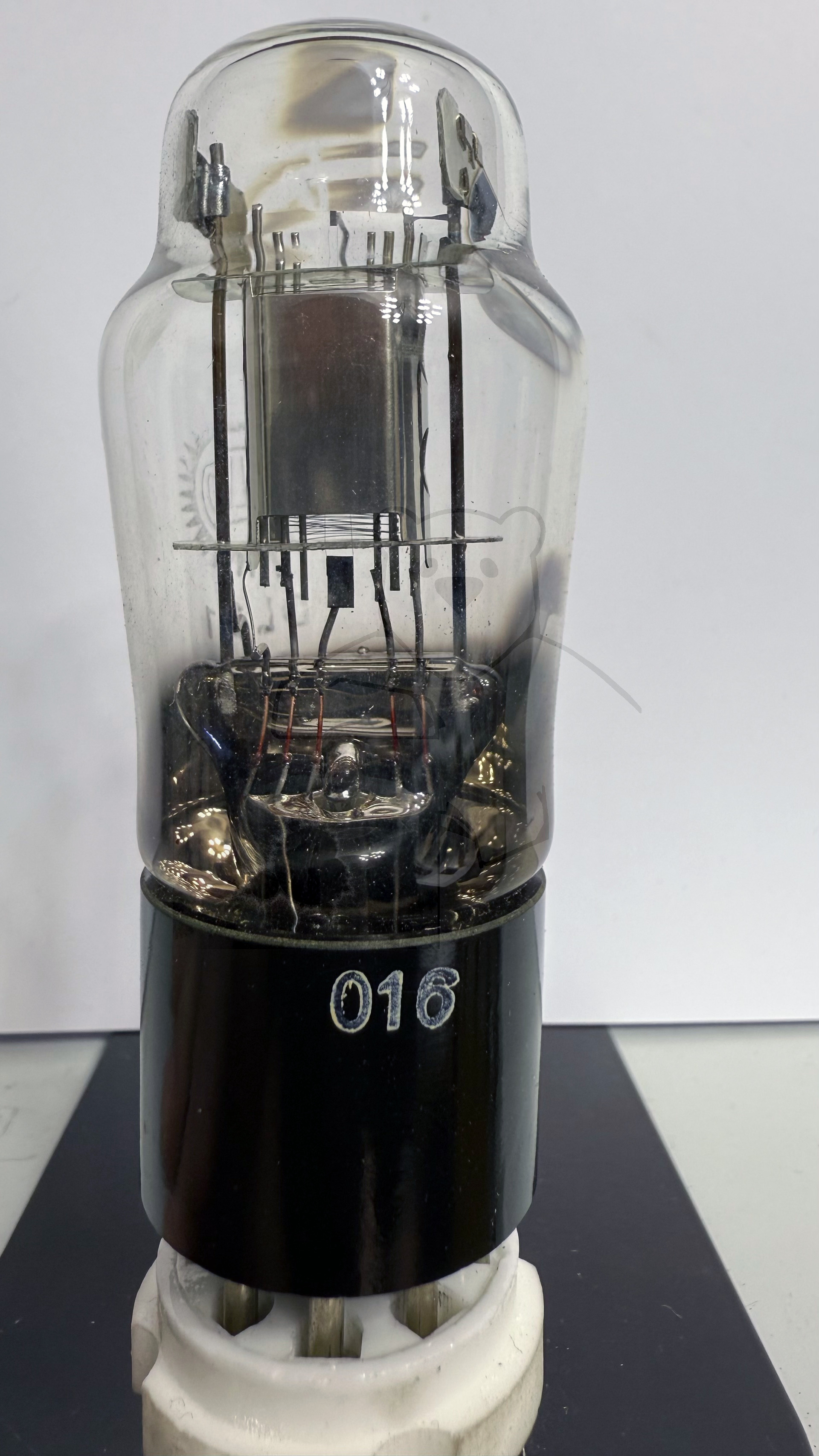

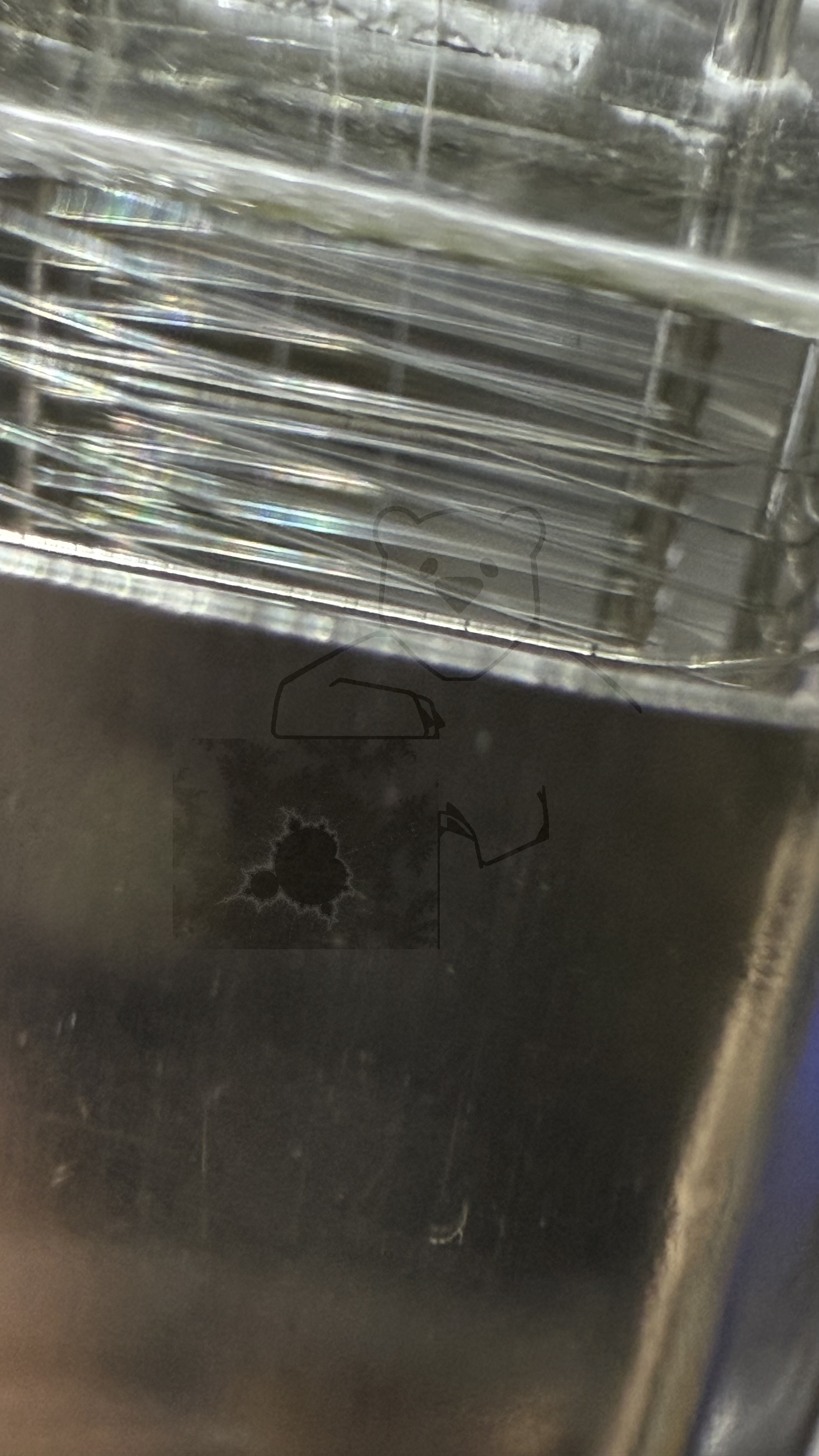

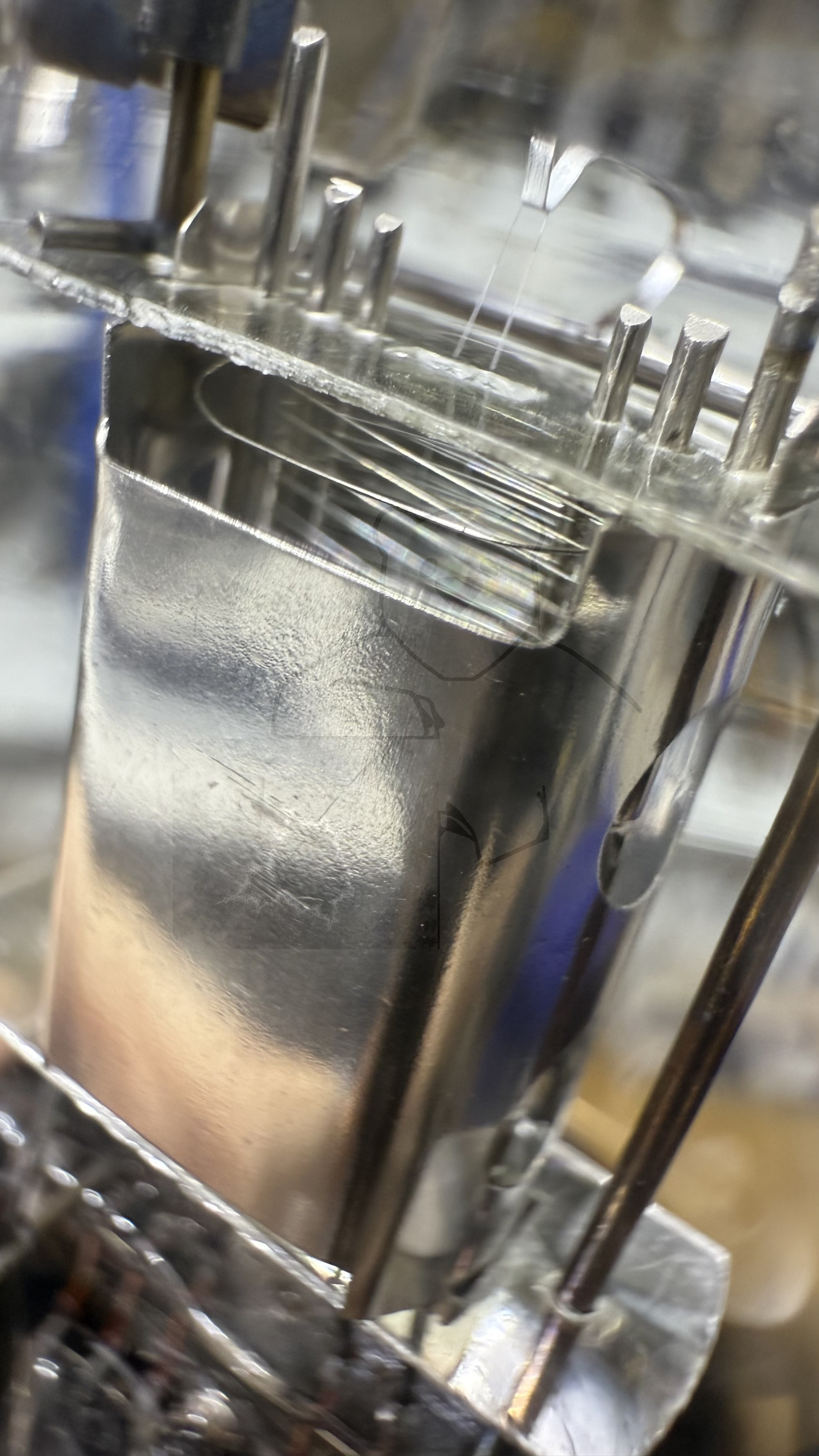

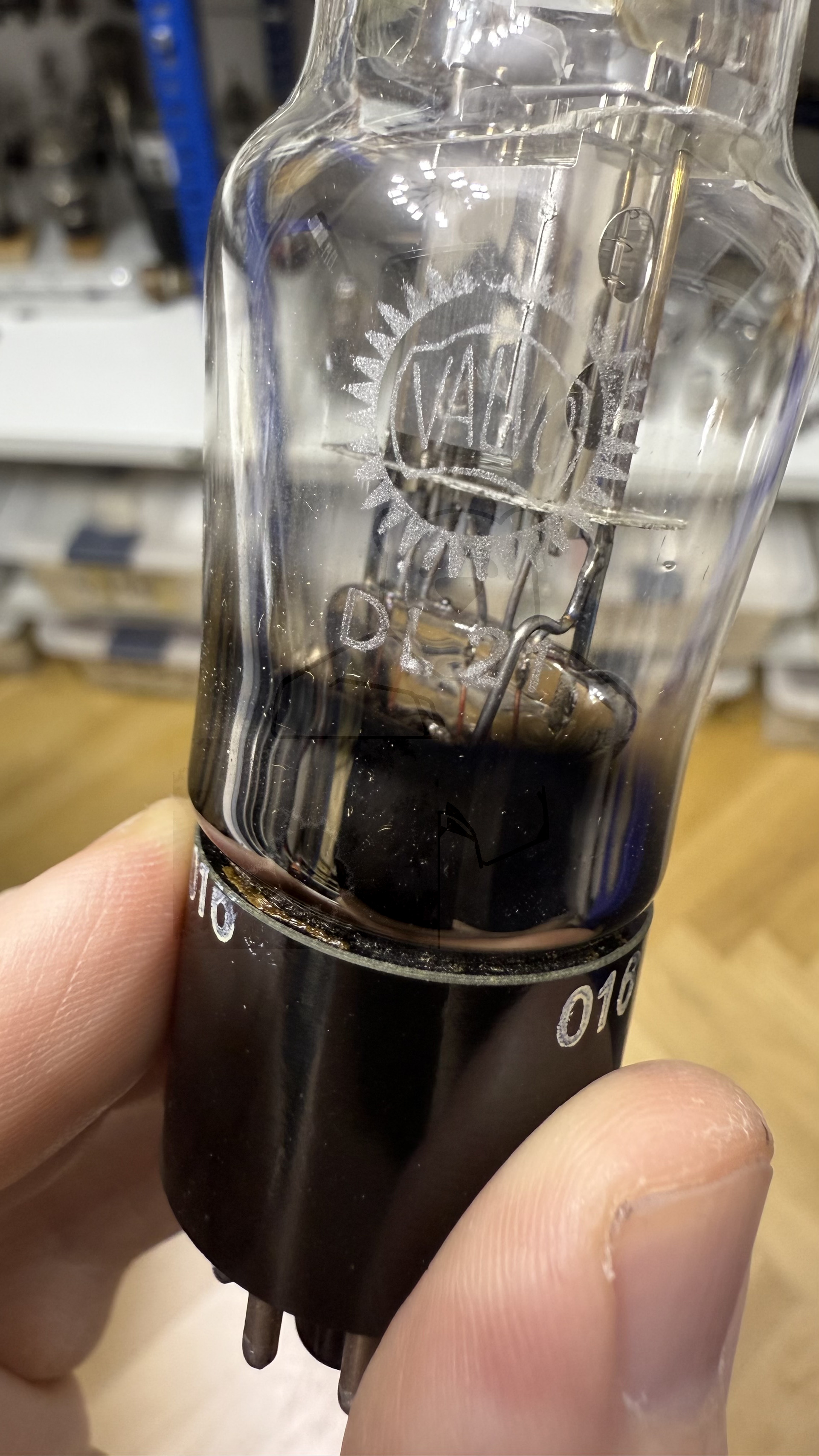

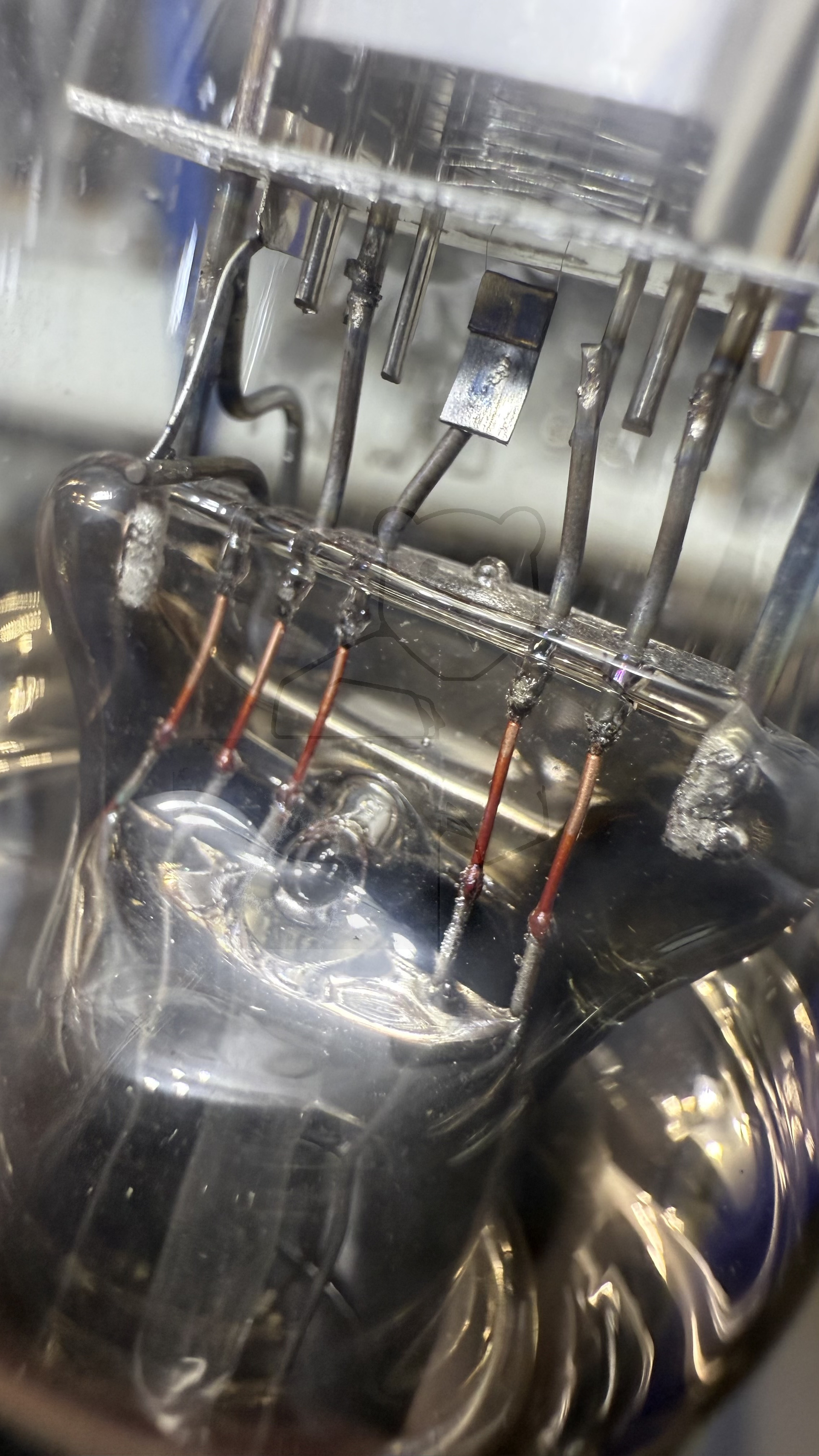

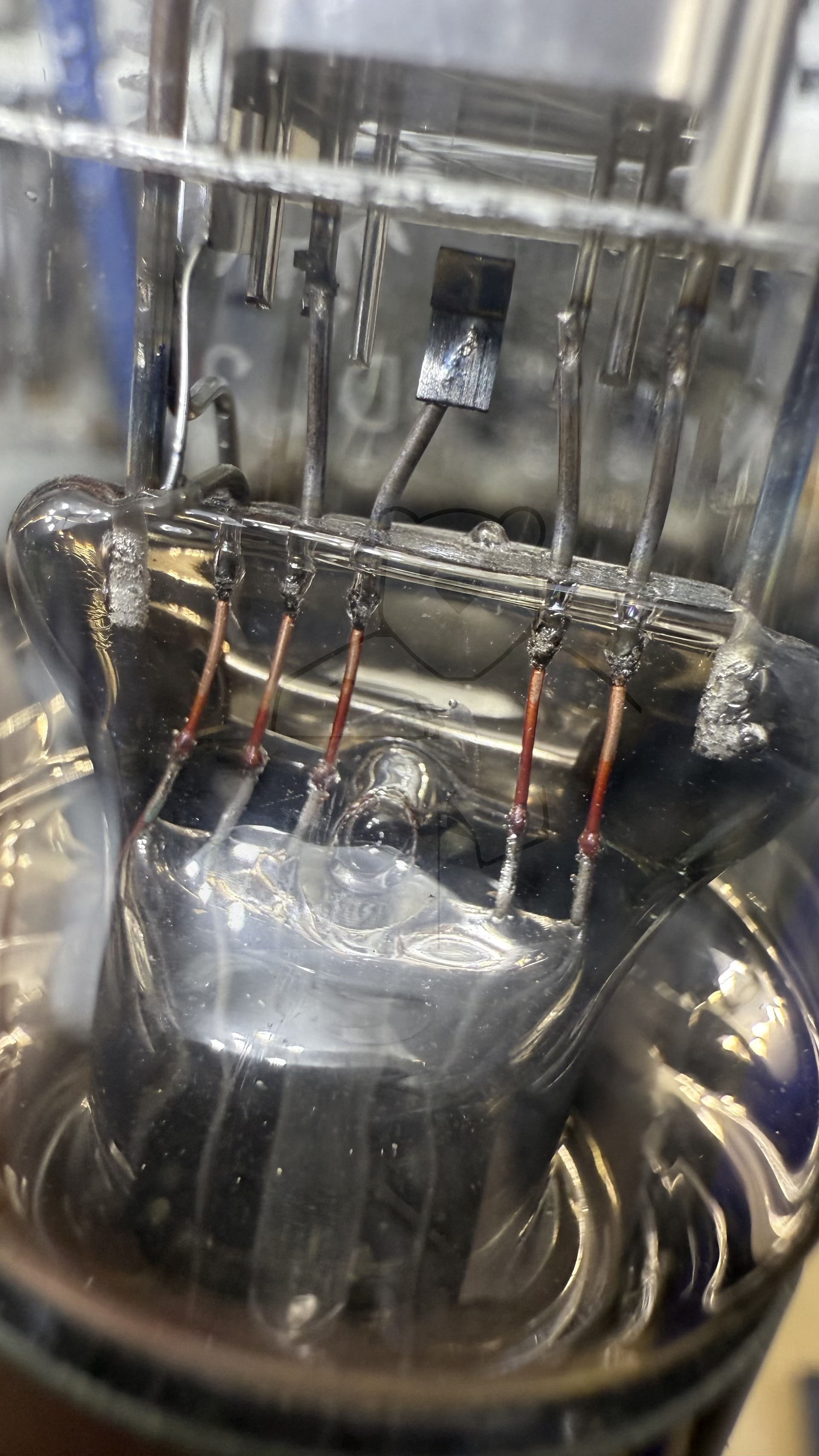

Daten und Bilder der Röhre: DL21

🔎 Beschreibung der Röhre: DL21

Name	DL21
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

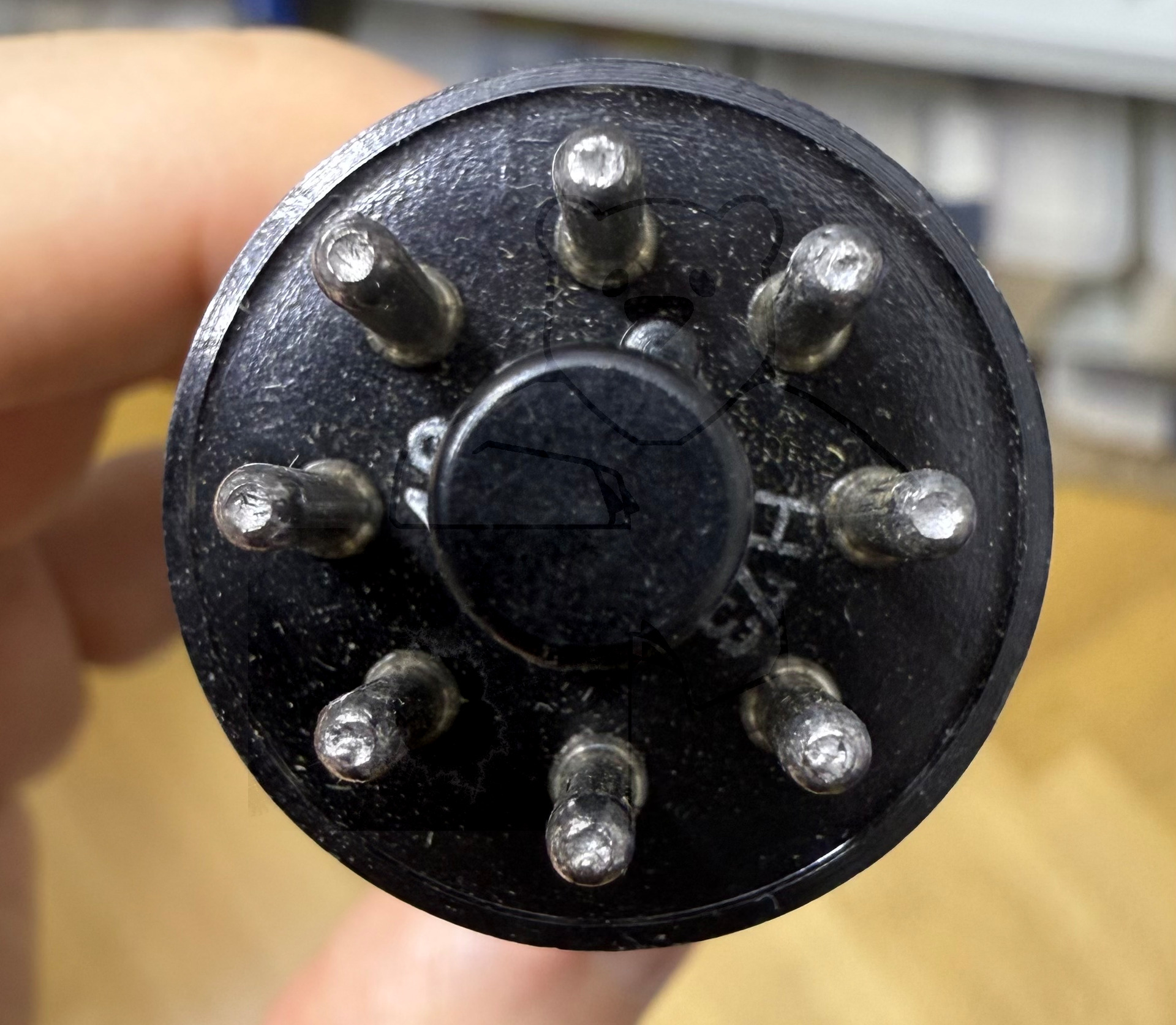

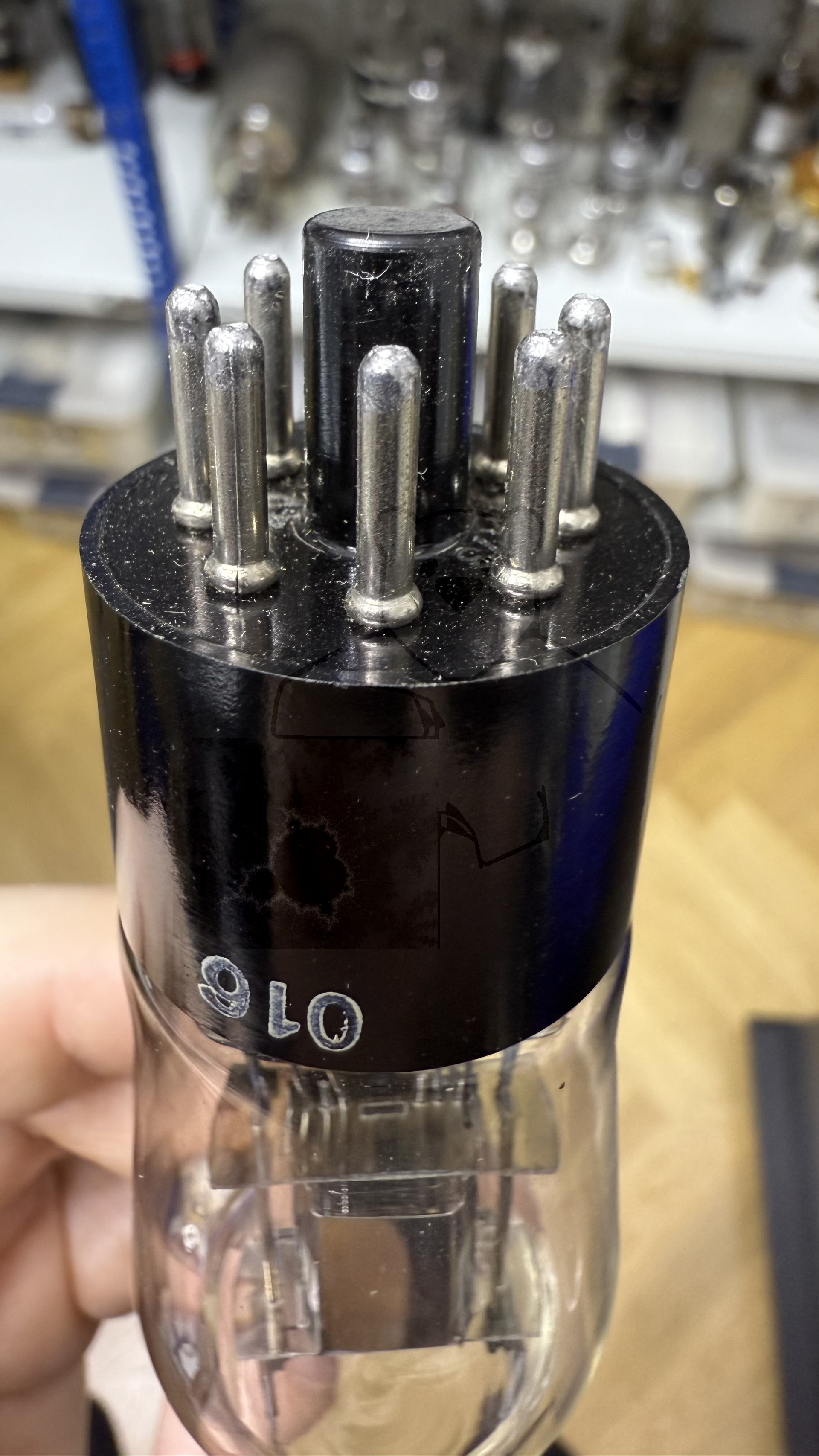

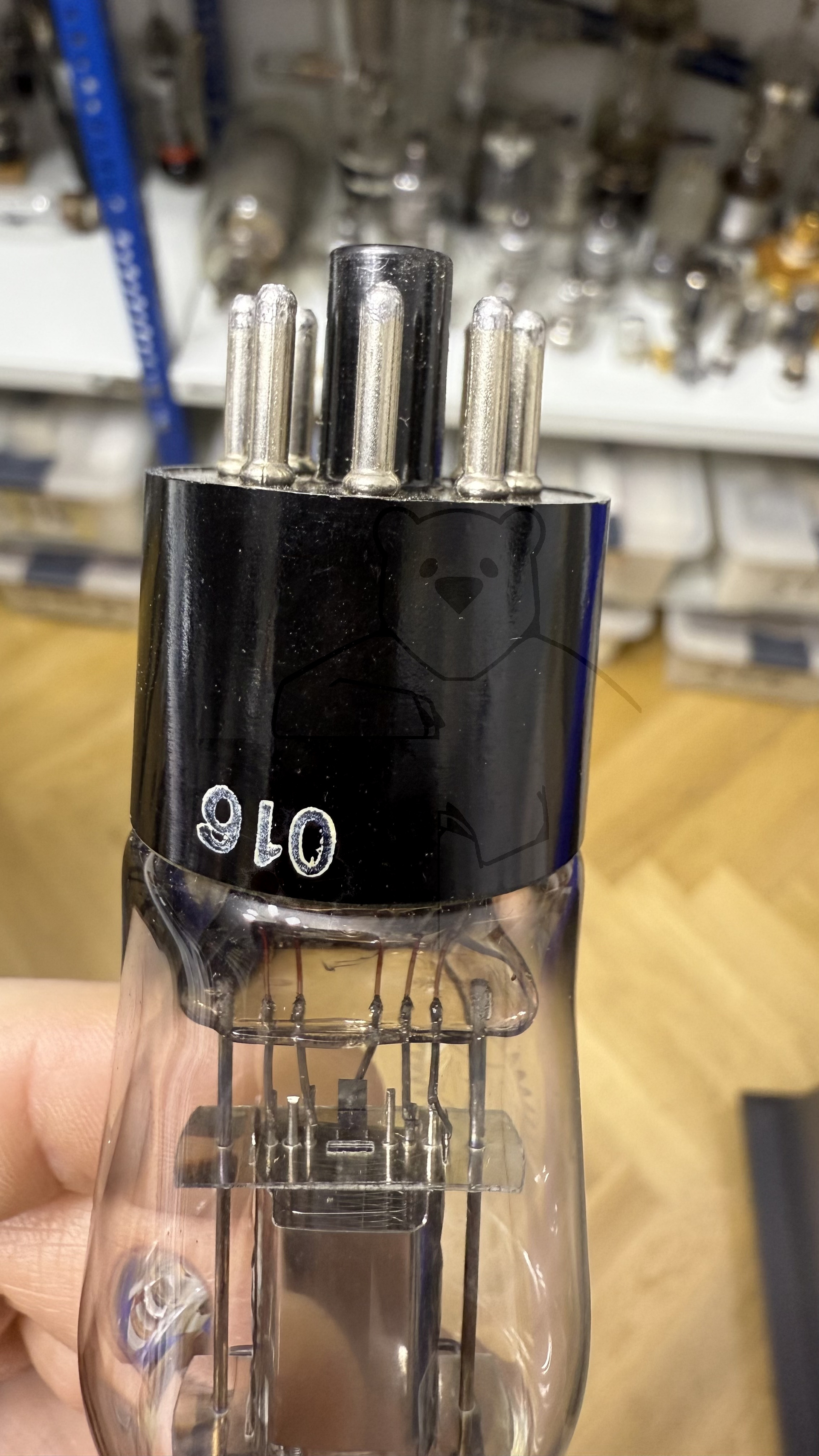

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.11.2021 14:59:07

🔎 Beschreibung der Systeme für die Röhre: DL21

	System 1
Kathode	1
Gitter 1	5
Gitter 2	4
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

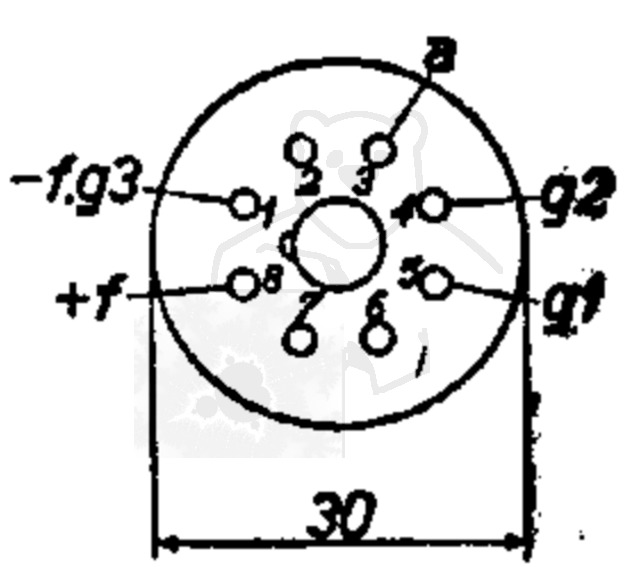

🔎 Sockelschaltung der DL21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DL21
Anwendung DL21 Philips Version 1.pdf (265 kB)
Anwendung DL21 Philips Version 2 [www.tubedata.info].pdf (400 kB)
Anwendung DL21 Philips Version 3 [www.tubedata.info].pdf (403 kB)
Datenblatt DL21 Miniwatt [www.tubedata.info].pdf (58 kB)
Pruefkarte DL21 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
Pruefkarte DL21 DL31 - Funke W19 Roehrenpruefer.pdf (161 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
