Daten und Bilder der Röhre: DL192

🔎 Beschreibung der Röhre: DL192

Name	DL192
Vergleichsname
Heizspannung (Volt)	1,2 oder 2,4
Heizstrom (Ampère)	0,1 oder 0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 2,4V oder 1,2V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	08.06.2018 10:28:07

🔎 Beschreibung der Systeme für die Röhre: DL192

	System 1
Kathode	1
Gitter 1	3
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 6
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

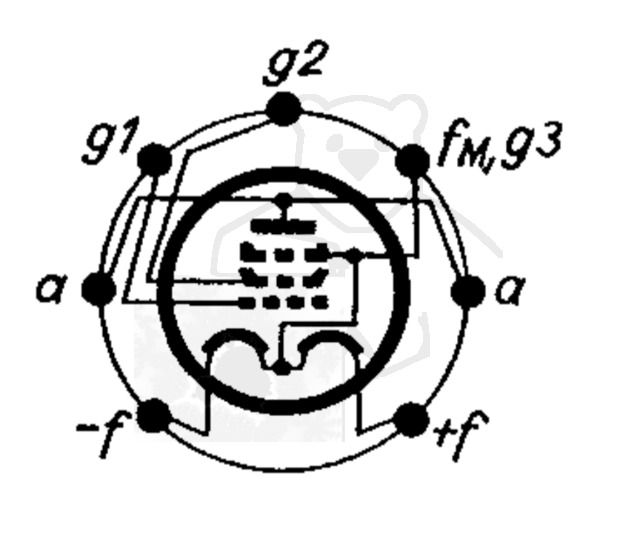

🔎 Sockelschaltung der DL192

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: DL192
Datenblatt DL192 RFT.pdf (79 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DL192

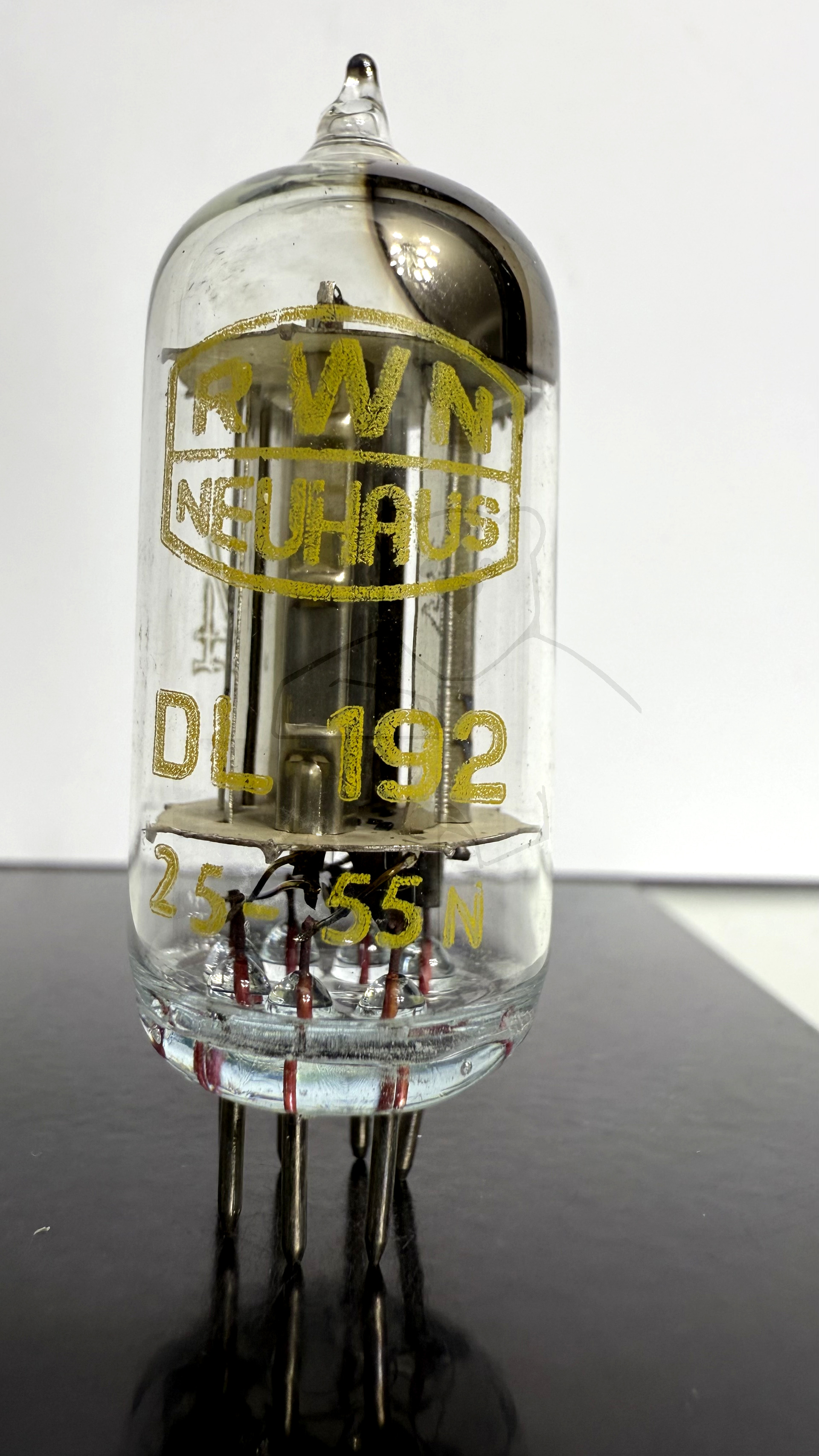

Röhre DL192 #5825 Bild 1

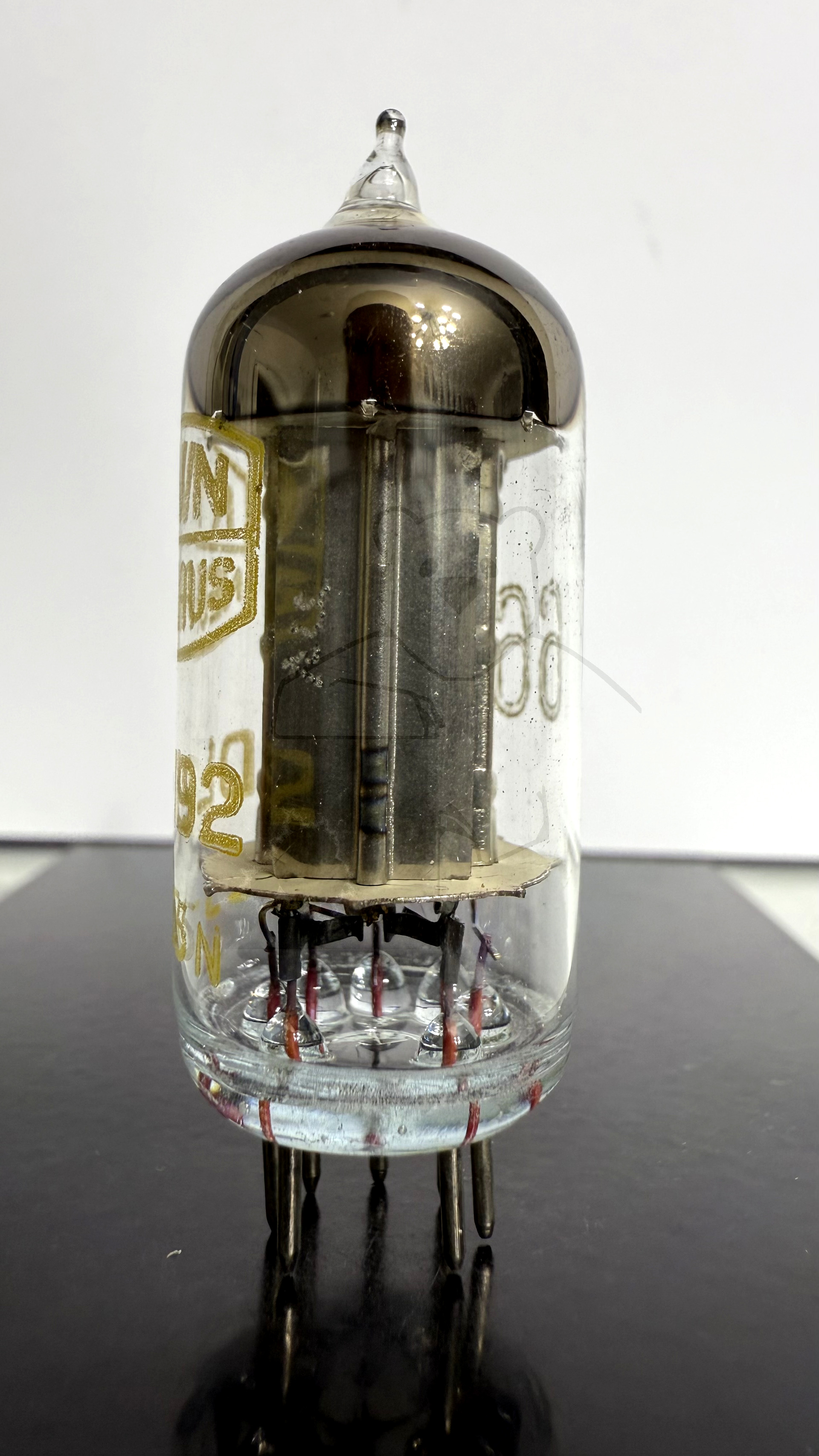

Röhre DL192 #5825 Bild 2

Röhre DL192 #5825 Bild 3

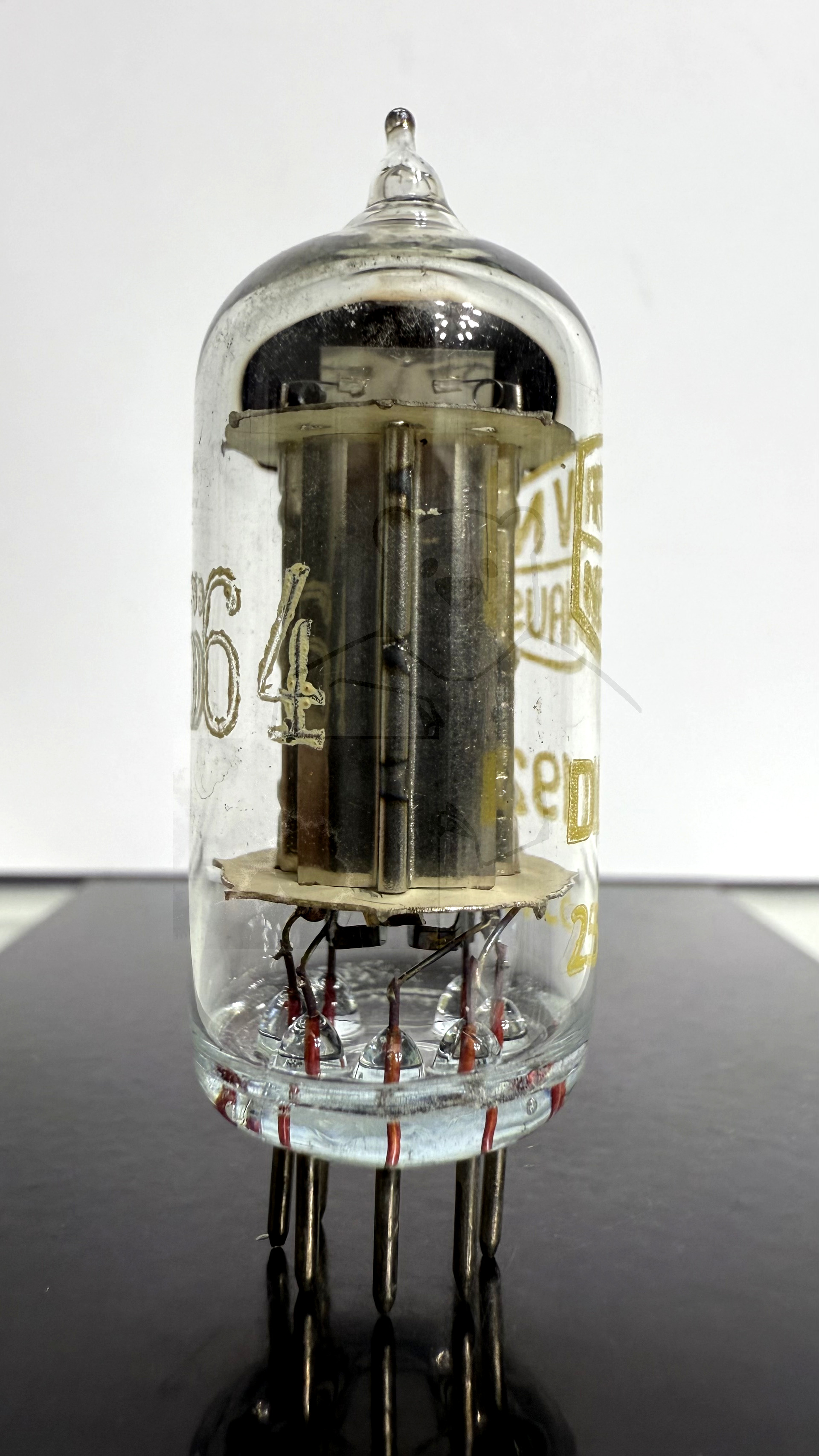

Röhre DL192 #5825 Bild 4

🔎 Alle Röhren vom Typ DL192 in der Sammlung

→ DL192 Inventar: 05825 Hersteller: → RWN Neuhaus
