đ Beschreibung der Röhre: DK91
| Name | DK91 |
| Vergleichsname | 1R5 |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 08.06.2018 10:22:51 |
đ Beschreibung der Systeme fĂŒr die Röhre: DK91
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | 3 |
| Gitter 3 | 6 |
| Gitter 4 | 4 |
| Gitter 5 | 5, 7 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 5 und 7 |
| Abschirmung | |
| Funktion | â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

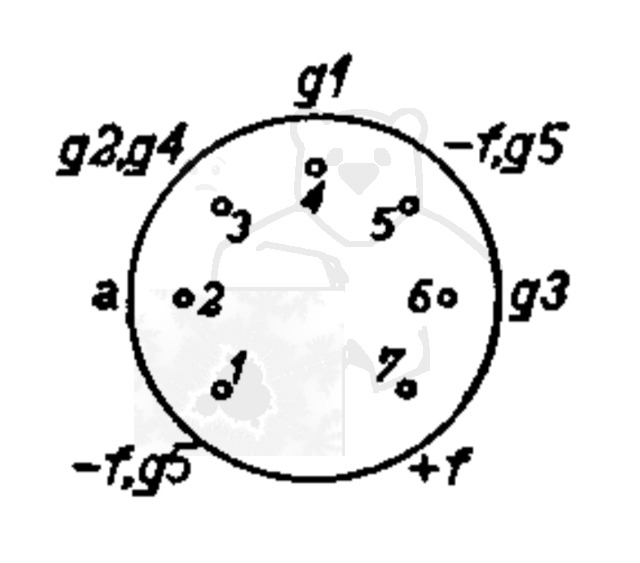

đ Sockelschaltung der DK91
Bildquelle: Philips Miniwatt Datenblatt
đ DatenblĂ€tter zur Röhre: DK91
Anwendung DK91 Version 1 [www.tubedata.info].pdf (802 kB)
Anwendung DK91 Version 2 [www.tubedata.info].pdf (149 kB)
Datenblatt DK91 1R5 Mazda Belvu [www.tubedata.info].pdf (242 kB)
Datenblatt DK91 Miniwatt [www.tubedata.info].pdf (487 kB)
Datenblatt DK91 Mullard [www.tubedata.info].pdf (229 kB)
Pruefkarte DK91 1R5 8022 VT-171 X17 1C1 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte DK91 1R5 VT171 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DK91

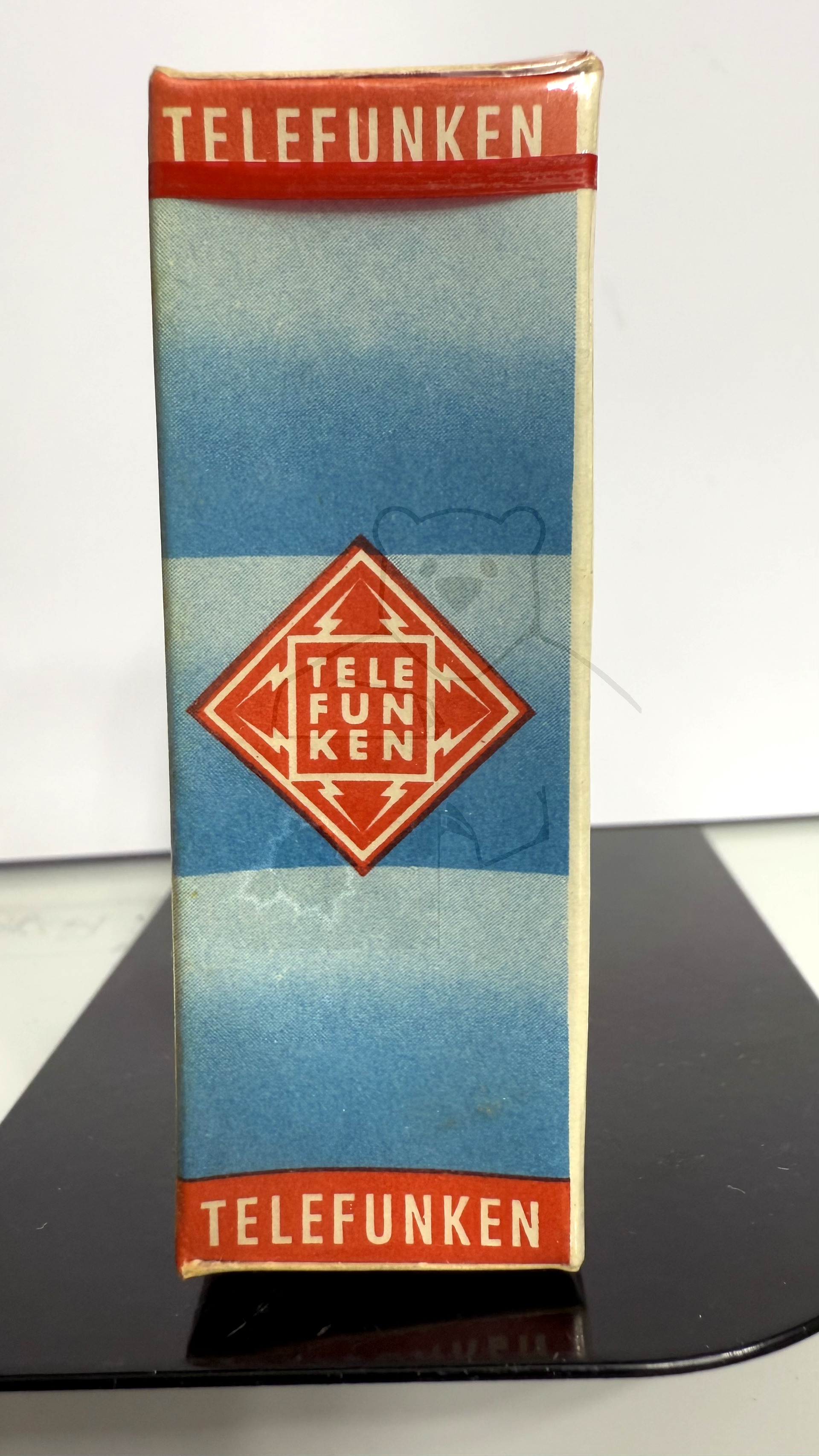

Röhre DK91 #6715 Verpackung Bild 1

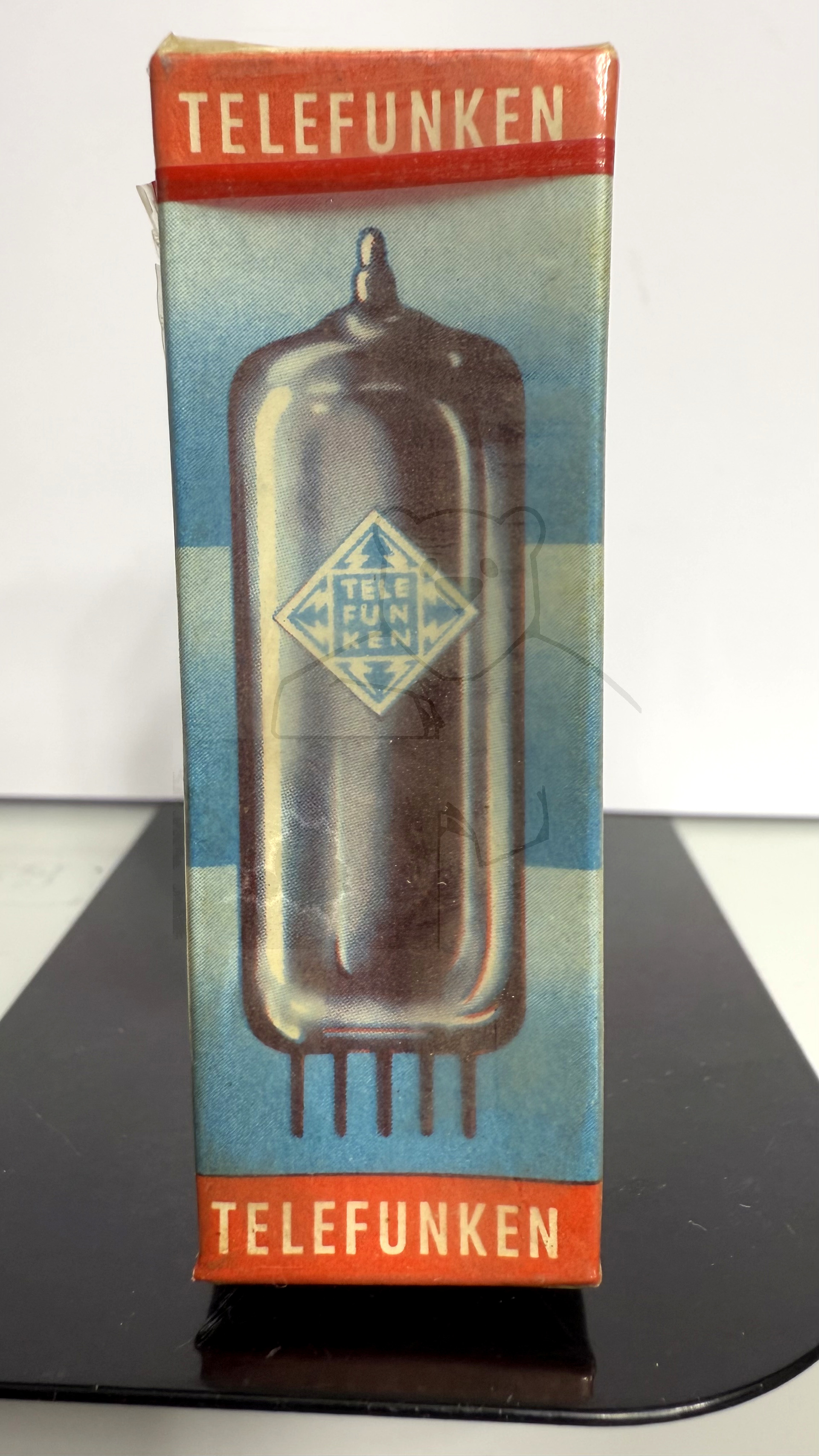

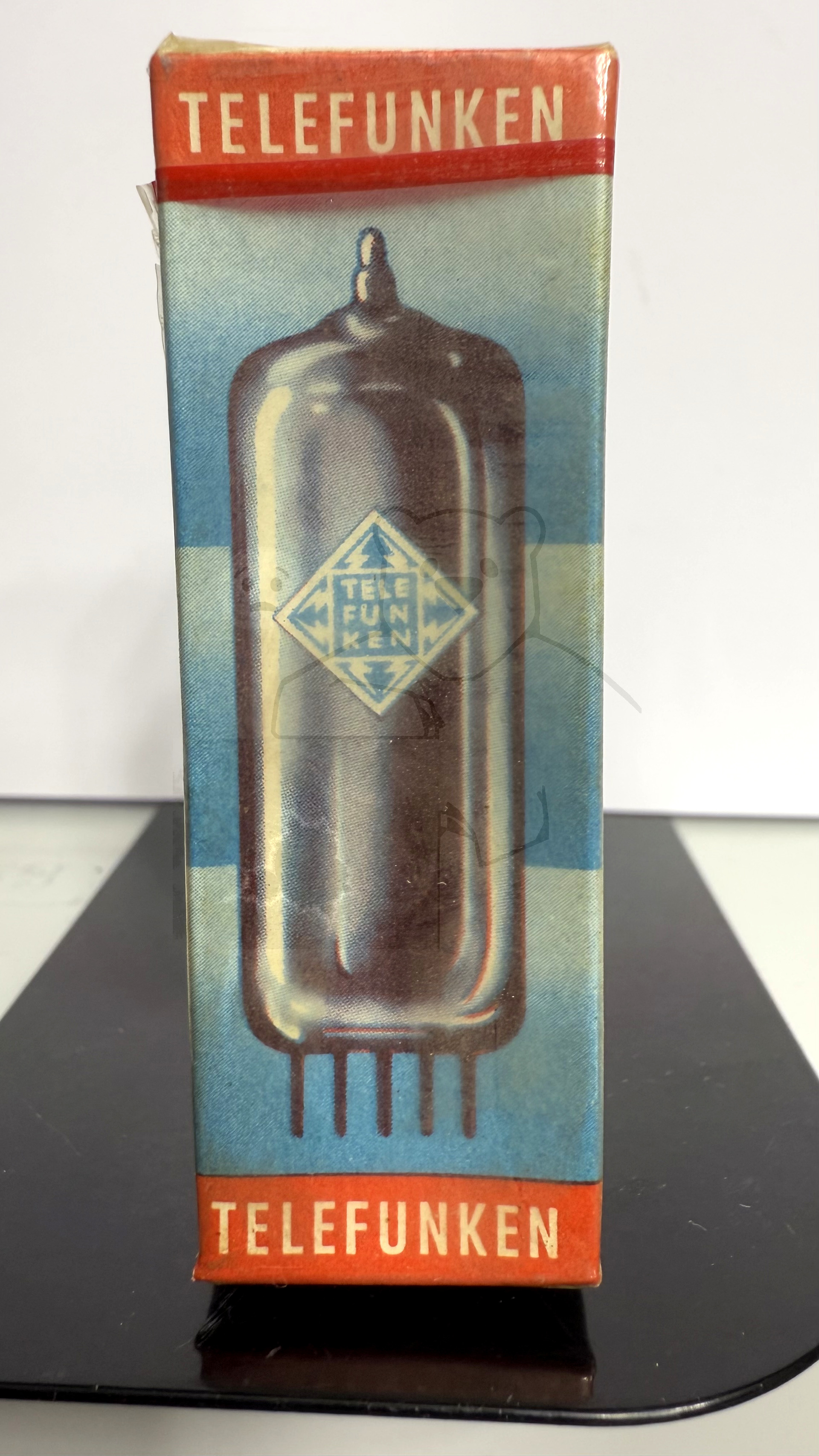

Röhre DK91 #6715 Verpackung Bild 2

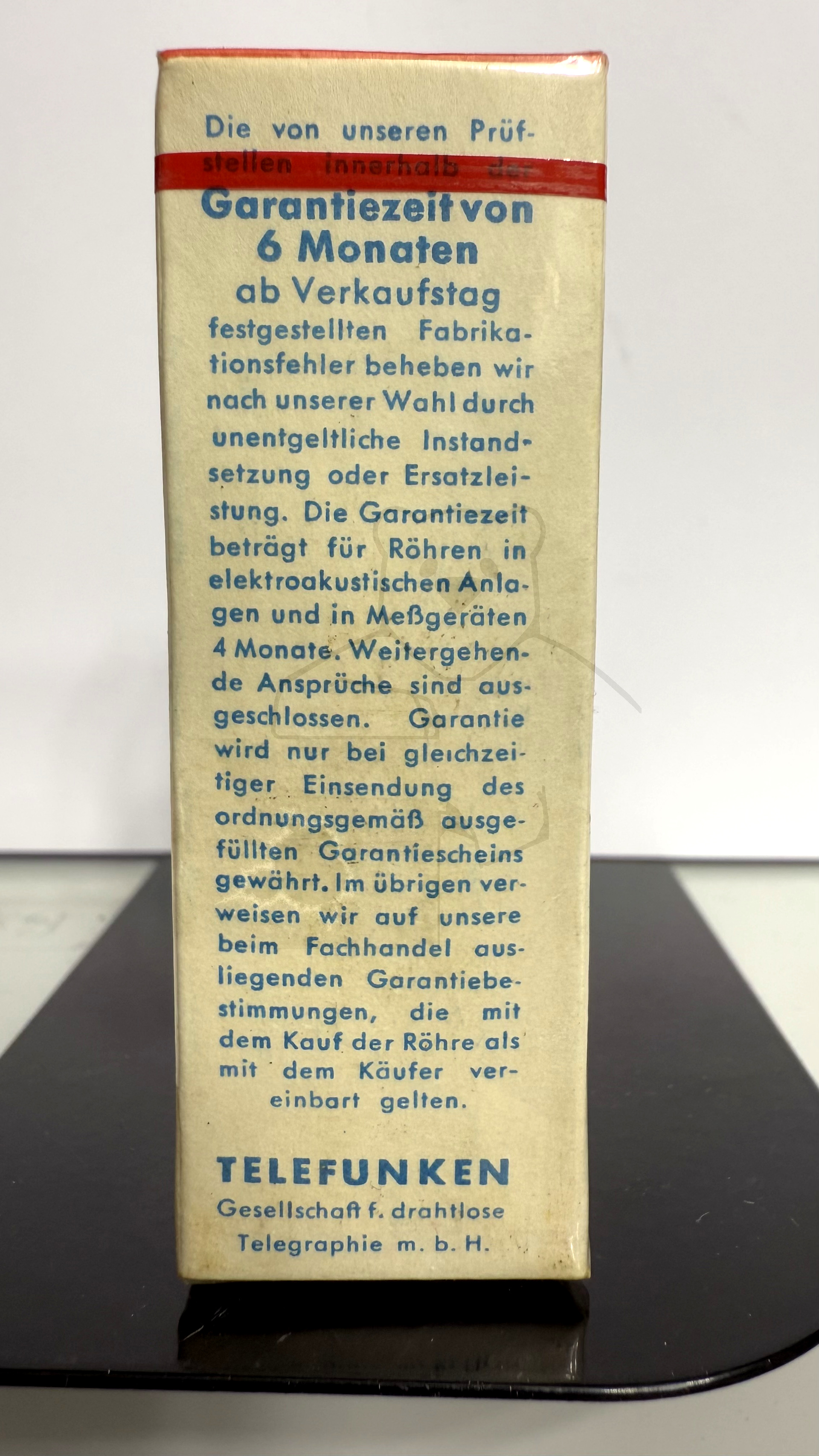

Röhre DK91 #6715 Verpackung Bild 3

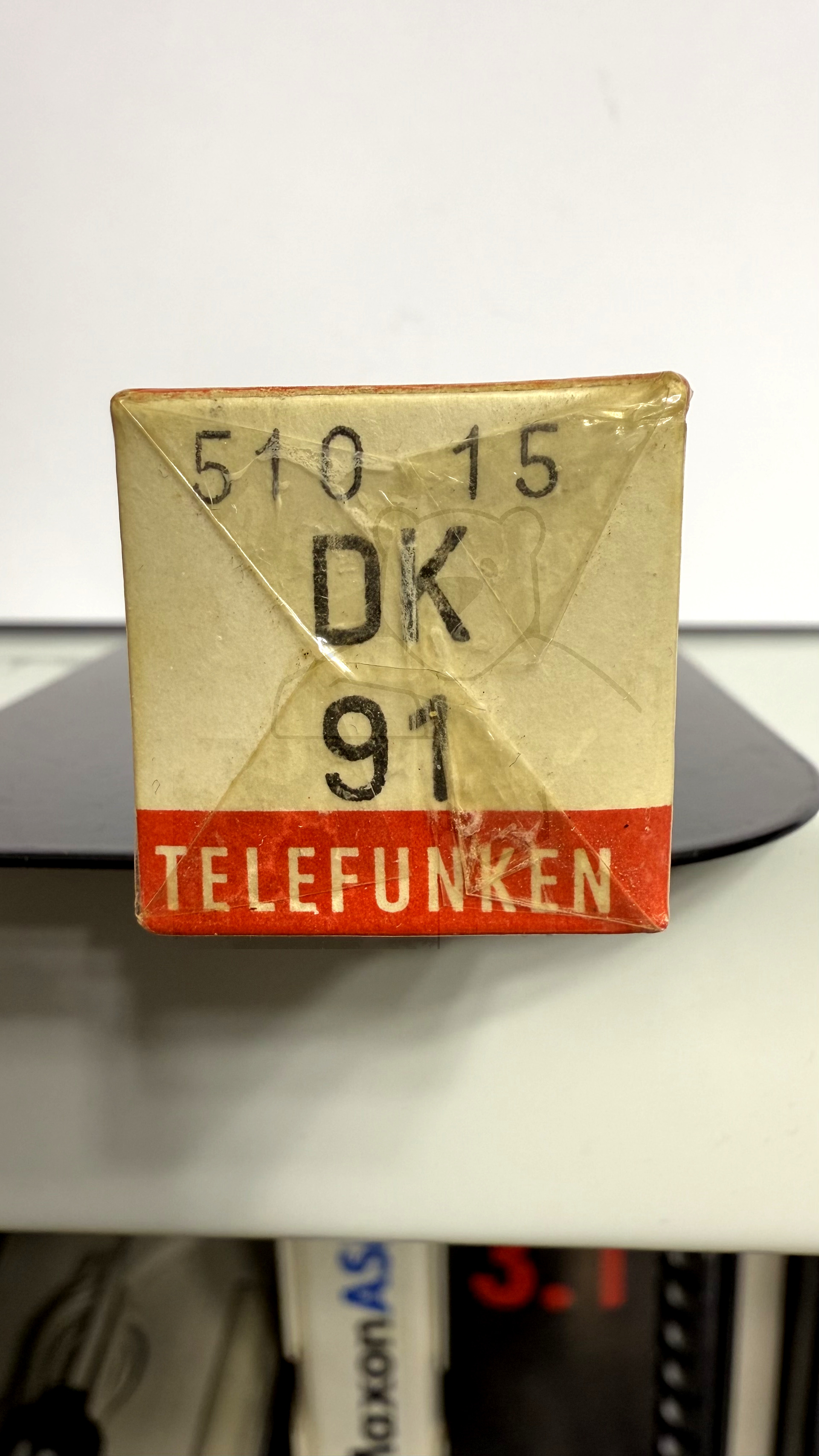

Röhre DK91 #6715 Verpackung Bild 4
đ Alle Röhren vom Typ DK91 in der Sammlung
- â DK91 Inventar: 06715 Hersteller: â Telefunken
