đ Beschreibung der Röhre: DK21
| Name | DK21 |
| Vergleichsname | |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 08.06.2018 10:19:44 |
đ Beschreibung der Systeme fĂŒr die Röhre: DK21
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | Kappe |
| Gitter 5 | 4 |
| Gitter 6 | 1 |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

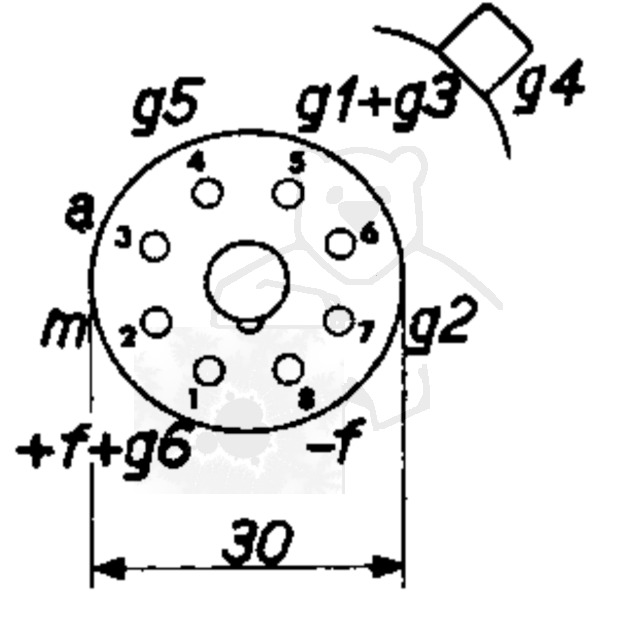

đ Sockelschaltung der DK21
Bildquelle: Philips Miniwatt Datenblatt
đ DatenblĂ€tter zur Röhre: DK21
Anwendung DK21 Version 1.pdf (393 kB)
Anwendung DK21 Version 2 [www.tubedata.info].pdf (577 kB)
Anwendung DK21 Version 3 [www.tubedata.info].pdf (1074 kB)
Datenblatt DK21 Miniwatt [www.tubedata.info].pdf (146 kB)
Pruefkarte DK21 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte DK21 DK31 - Funke W19 Roehrenpruefer.pdf (180 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DK21

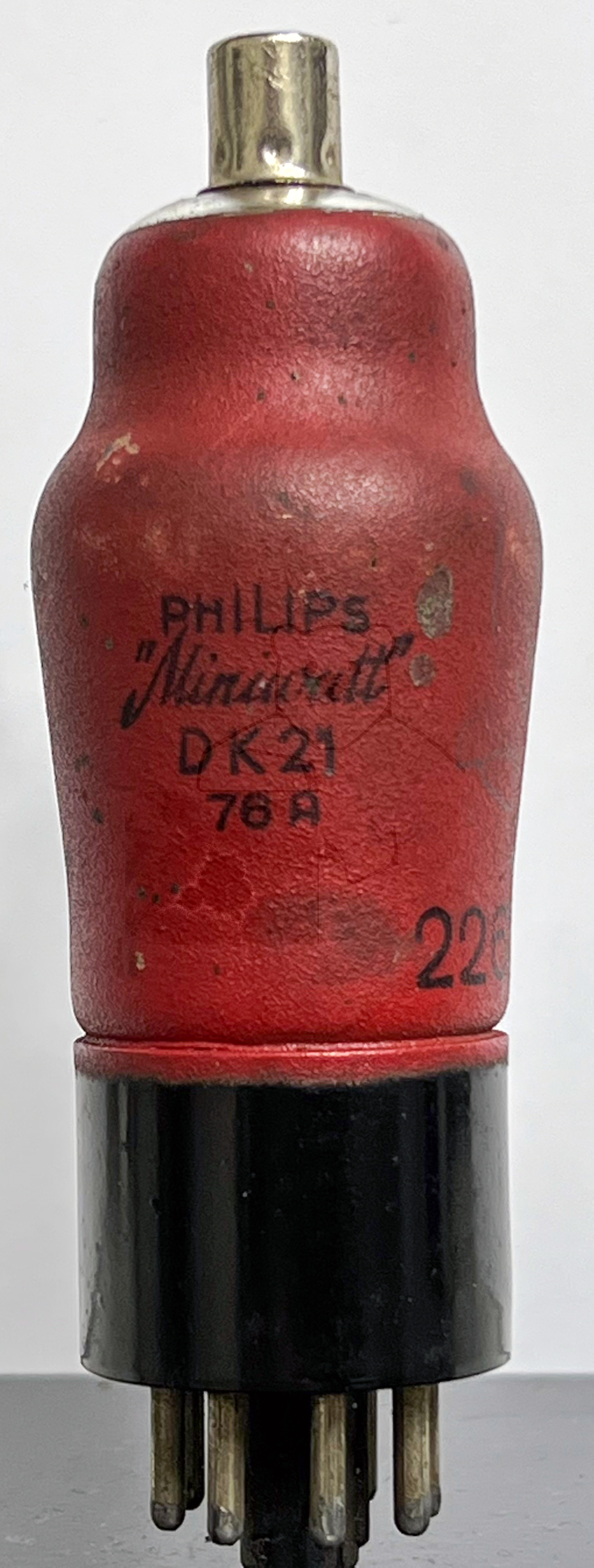

Röhre DK21 #6688 Bild 1

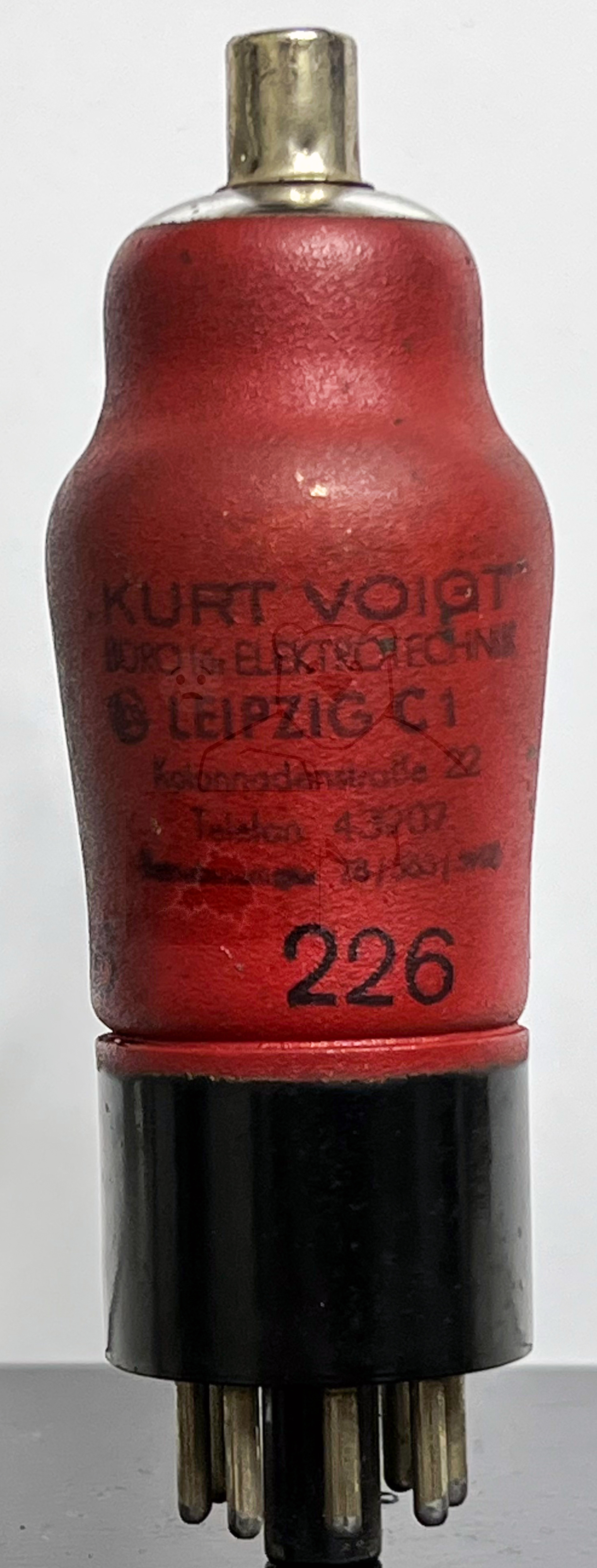

Röhre DK21 #6688 Bild 2
đ Alle Röhren vom Typ DK21 in der Sammlung
- â DK21 Inventar: 06688 Hersteller: â Philips
