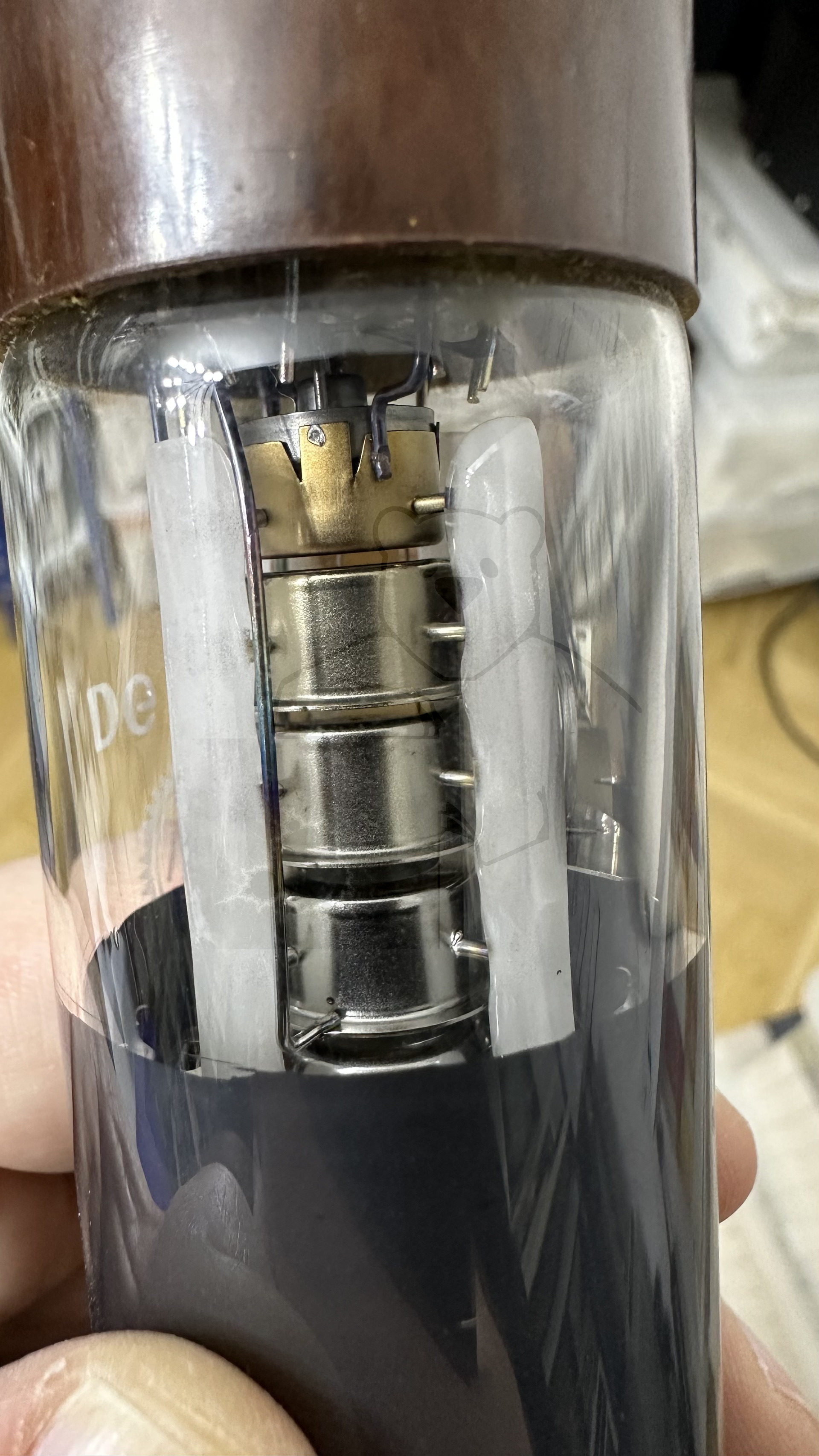

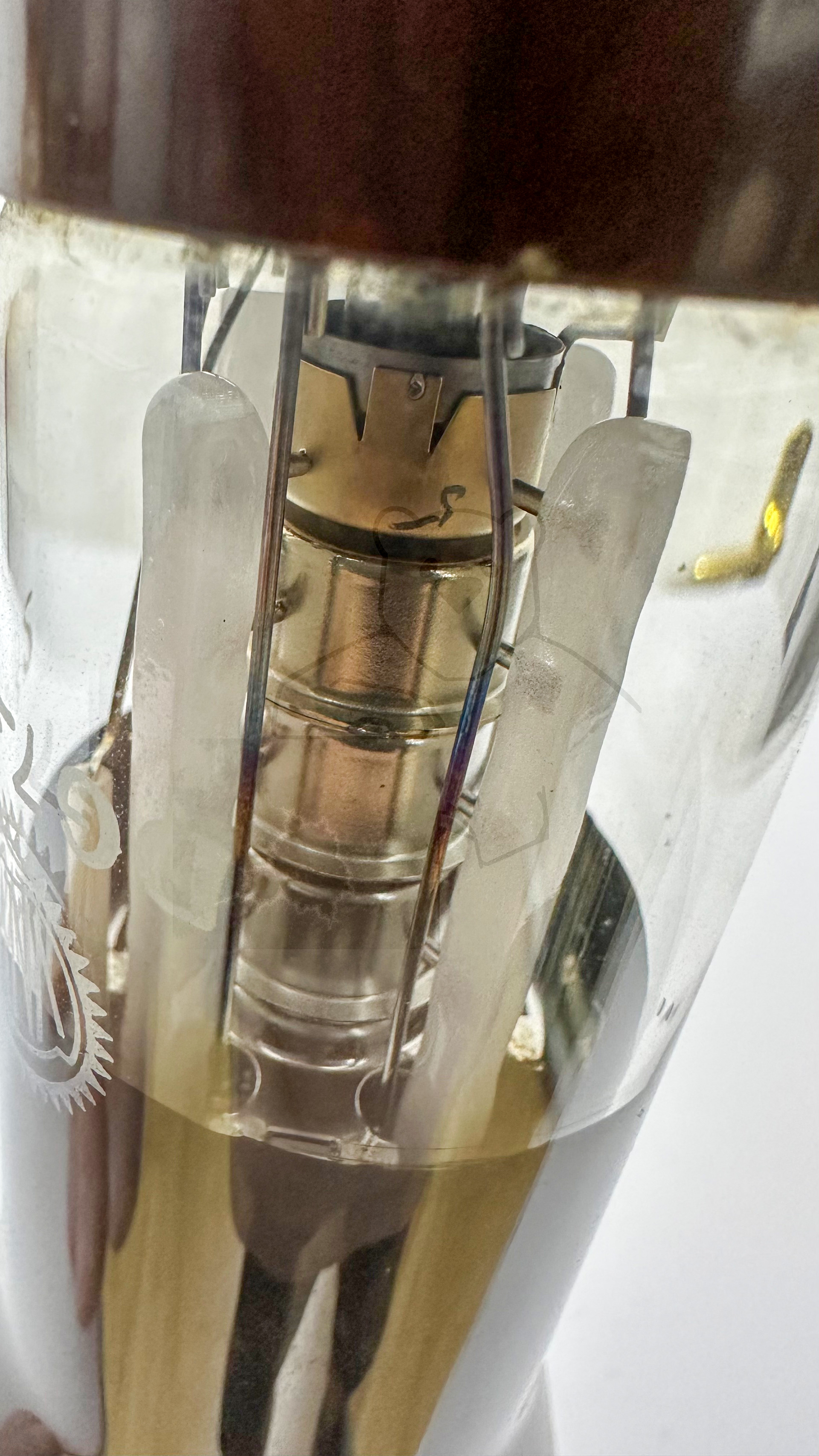

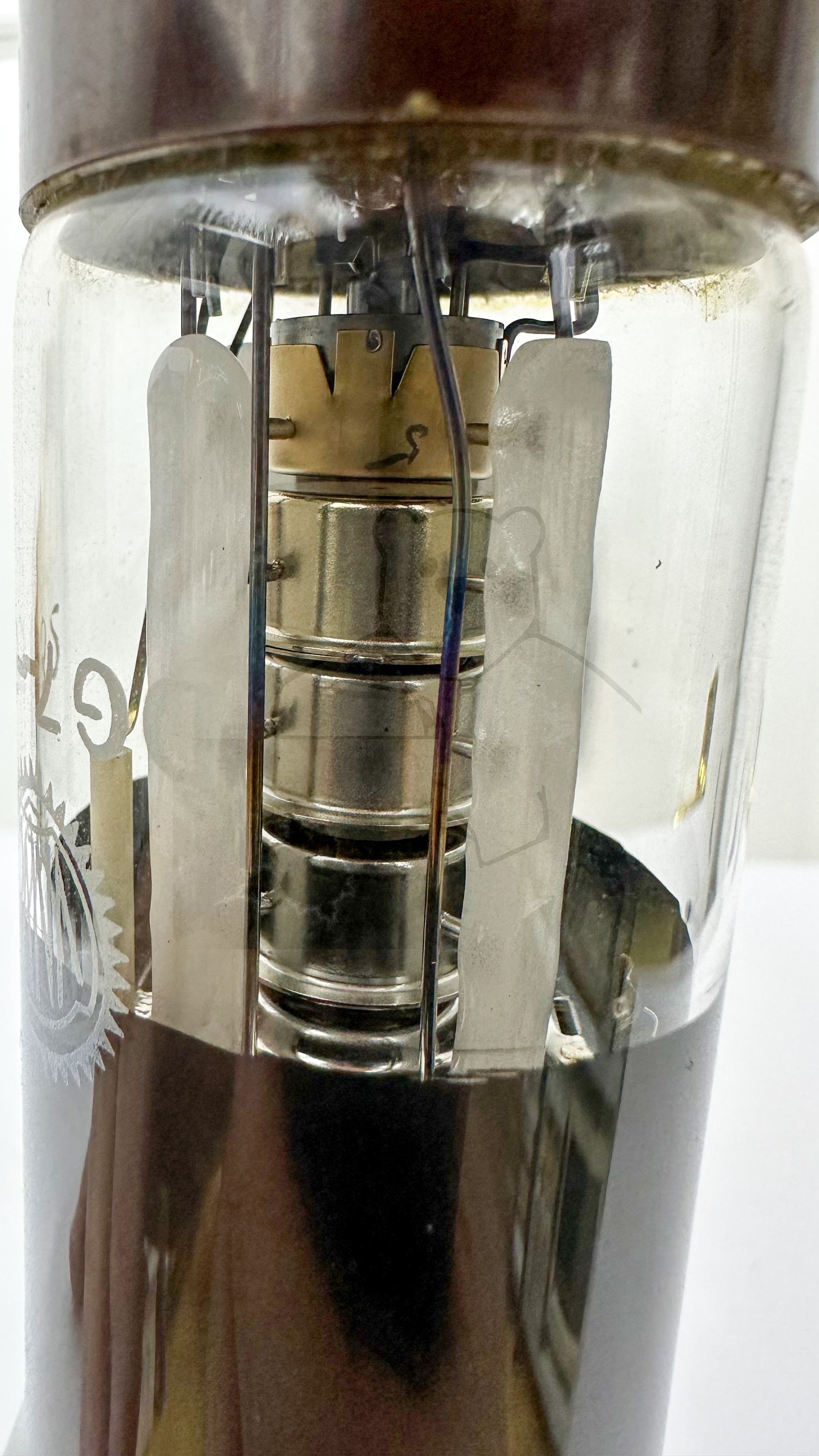

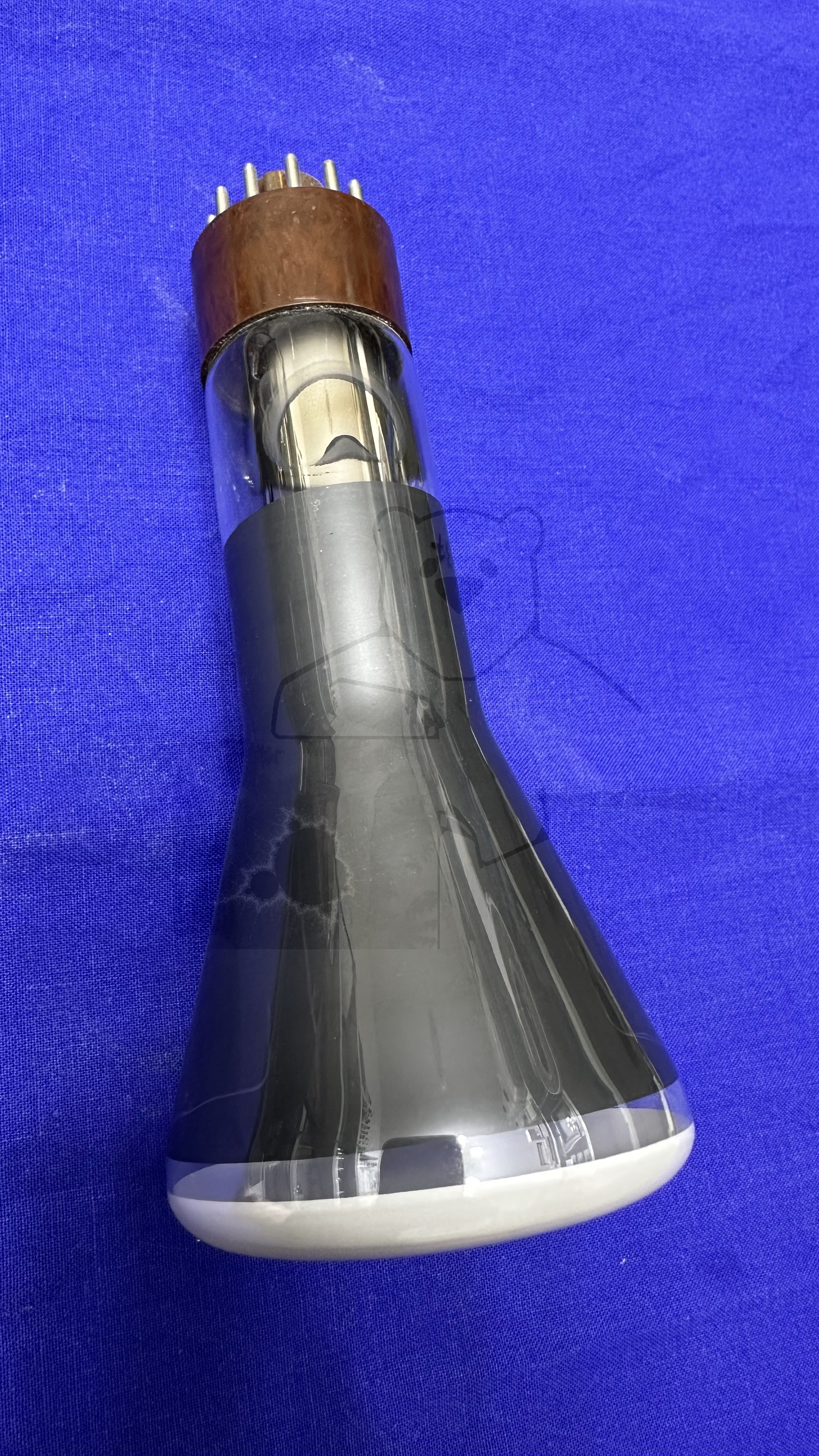

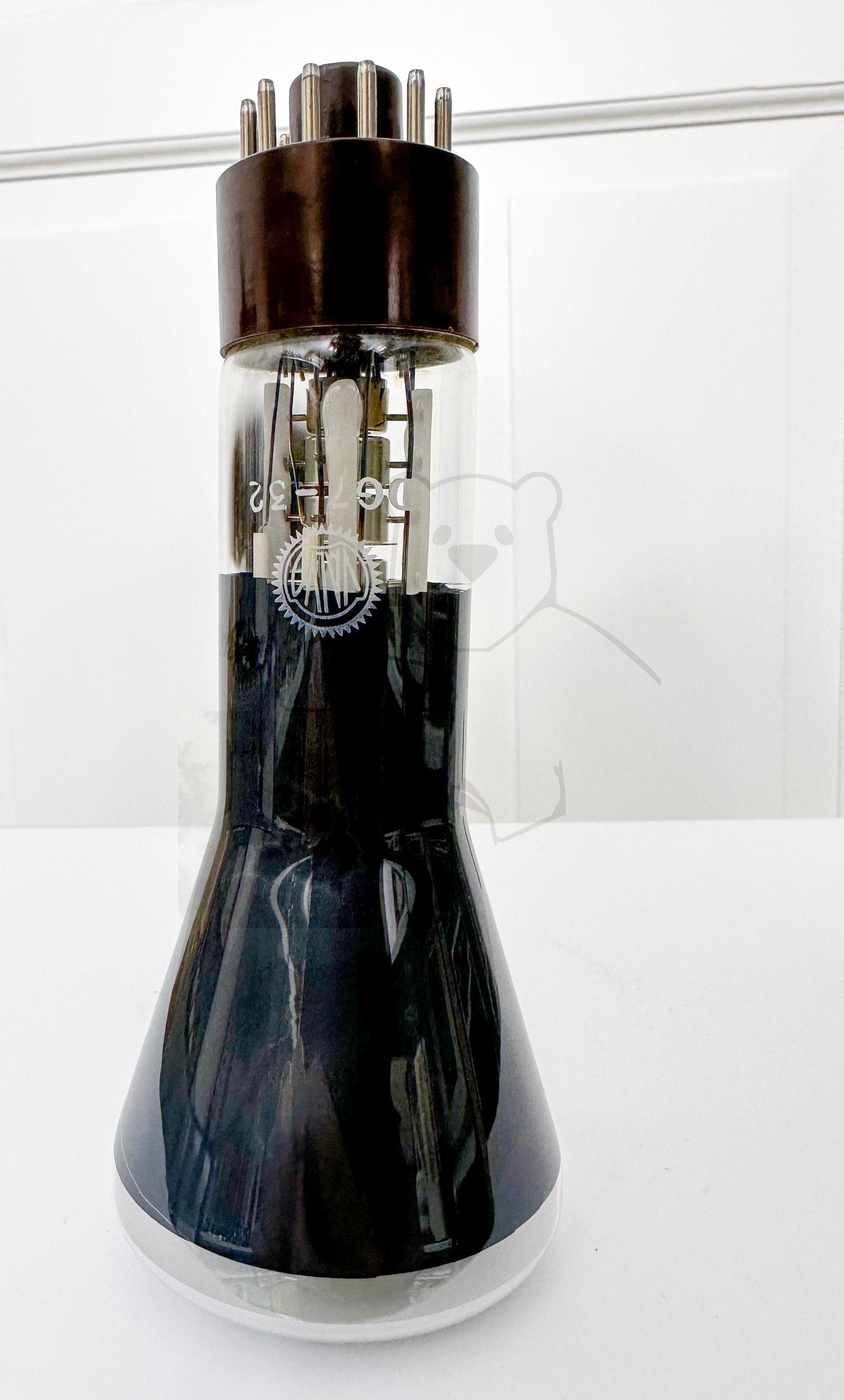

Daten und Bilder der Röhre: DG7-32

🔎 Beschreibung der Röhre: DG7-32

Name	DG7-32
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Duodekal, 12pol. → Liste aller Röhren mit: Duodekal, 12pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:14:54

🔎 Beschreibung der Systeme für die Röhre: DG7-32

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

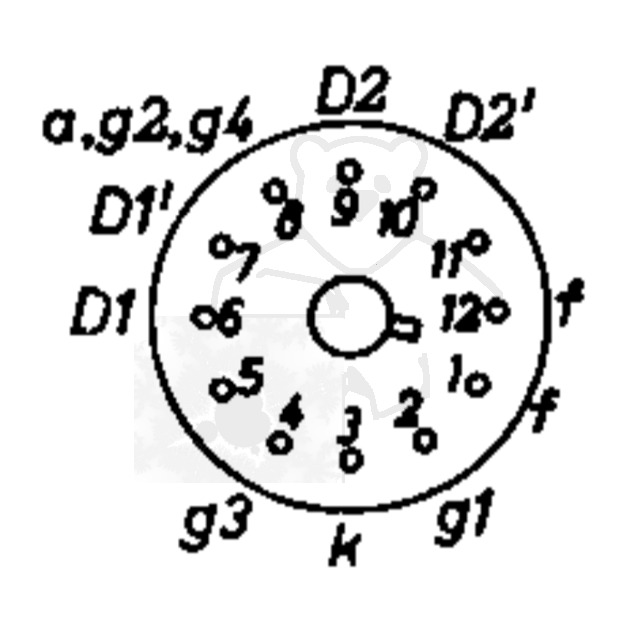

🔎 Sockelschaltung der DG7-32

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DG7-32
Datenblatt DG7-31 DG7-32 Siemens.pdf (1996 kB)
Datenblatt DG7-32 Philips Version 1 [www.tubedata.info].pdf (14034 kB)
Datenblatt DG7-32 Philips Version 2 [www.tubedata.info].pdf (368 kB)
Datenblatt DG7-32-01 Philips [www.tubedata.info].pdf (265 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
