Daten und Bilder der Röhre: DF91

🔎 Beschreibung der Röhre: DF91

Name	DF91
Vergleichsname	1T4
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DF91

	System 1
Kathode	1
Gitter 1	6
Gitter 2	3
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

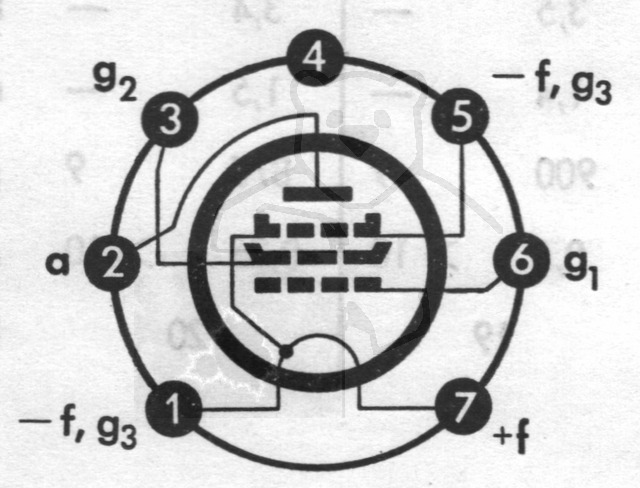

🔎 Sockelschaltung der DF91

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DF91
Anwendung DF91 [www.tubedata.info].pdf (329 kB)
Datenblatt DF91 1T4 Mazda Belvu [www.tubedata.info].pdf (318 kB)
Datenblatt DF91 Miniwatt [www.tubedata.info].pdf (468 kB)
Datenblatt DF91 Mullard [www.tubedata.info].pdf (78 kB)
Datenblatt DF91 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1902 kB)
Pruefkarte DF91 1T4 VT-173 W17 1F3 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte DF91 1T4 VT173 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
