Daten und Bilder der Röhre: DF906

🔎 Beschreibung der Röhre: DF906

Name	DF906
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:09:49

🔎 Beschreibung der Systeme für die Röhre: DF906

	System 1
Kathode	4, 7
Gitter 1	6
Gitter 2	3
Gitter 3	Gitter 3 ist zweigeteilt: Stift 1 und 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung	4, 7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

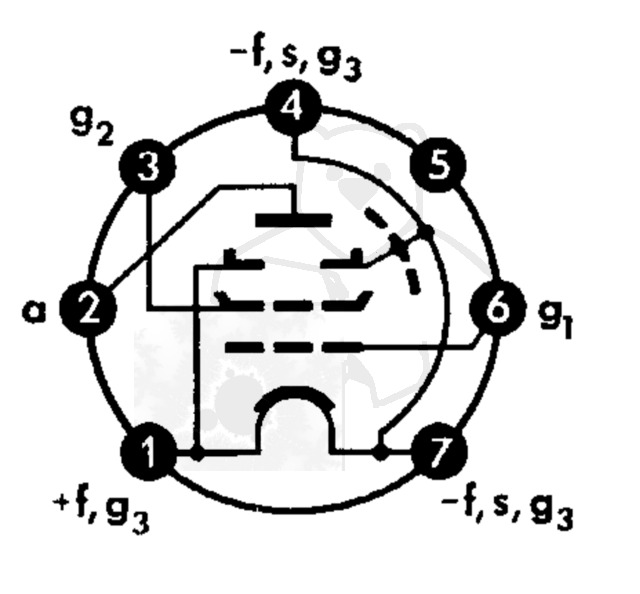

🔎 Sockelschaltung der DF906

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DF906
Datenblatt DF906 Telefunken.pdf (52 kB)
Pruefkarte DF906 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte DF906 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
