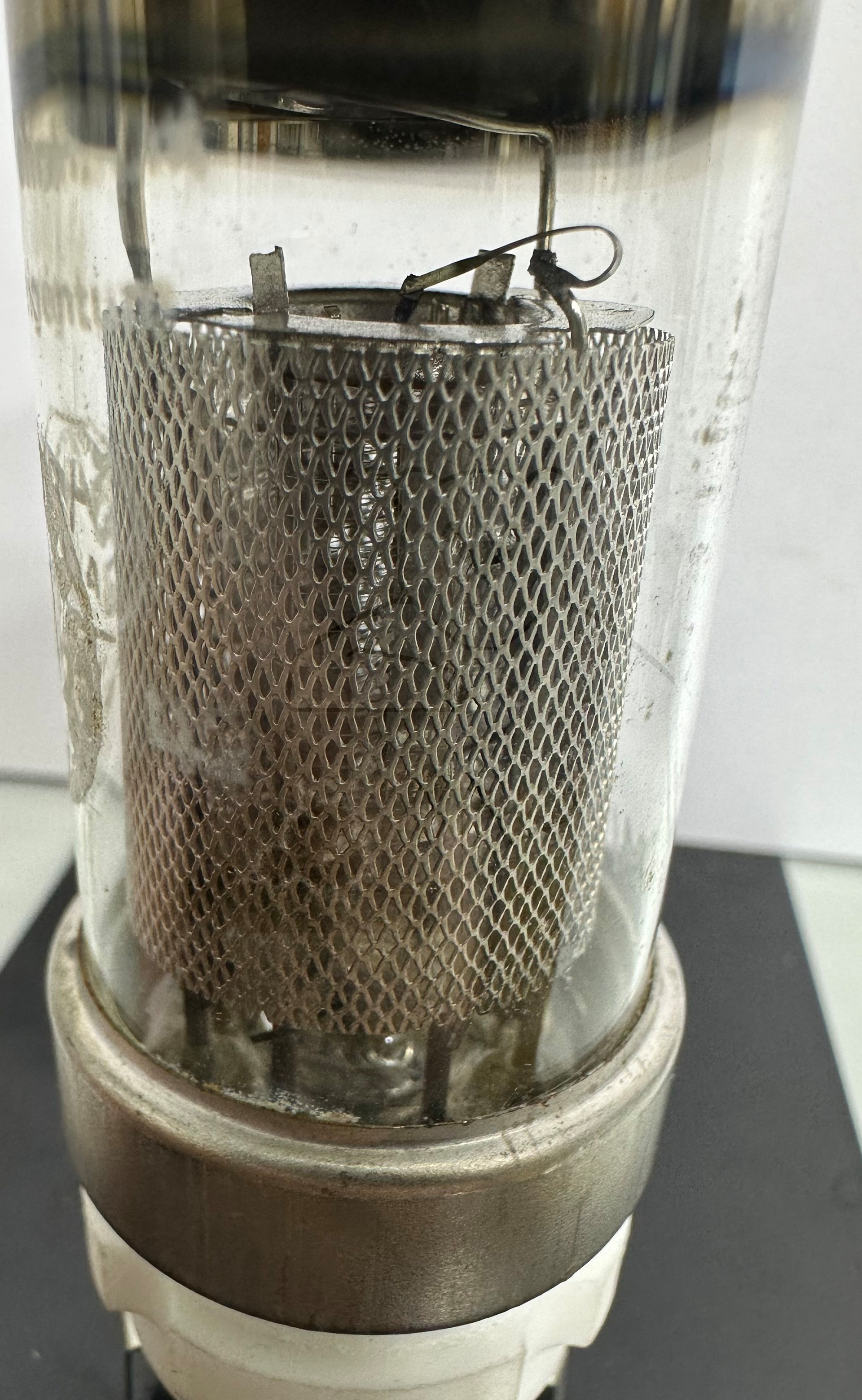

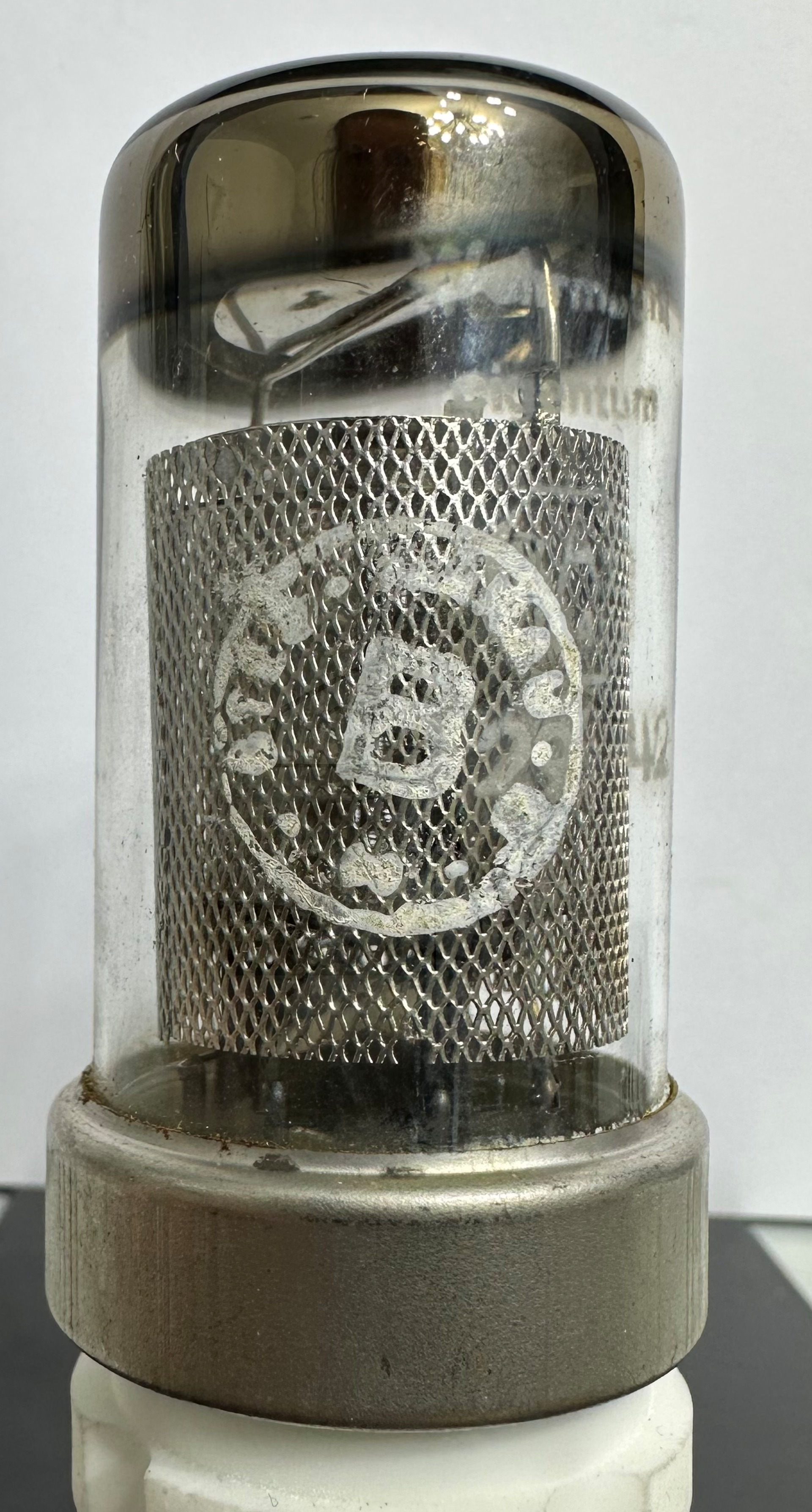

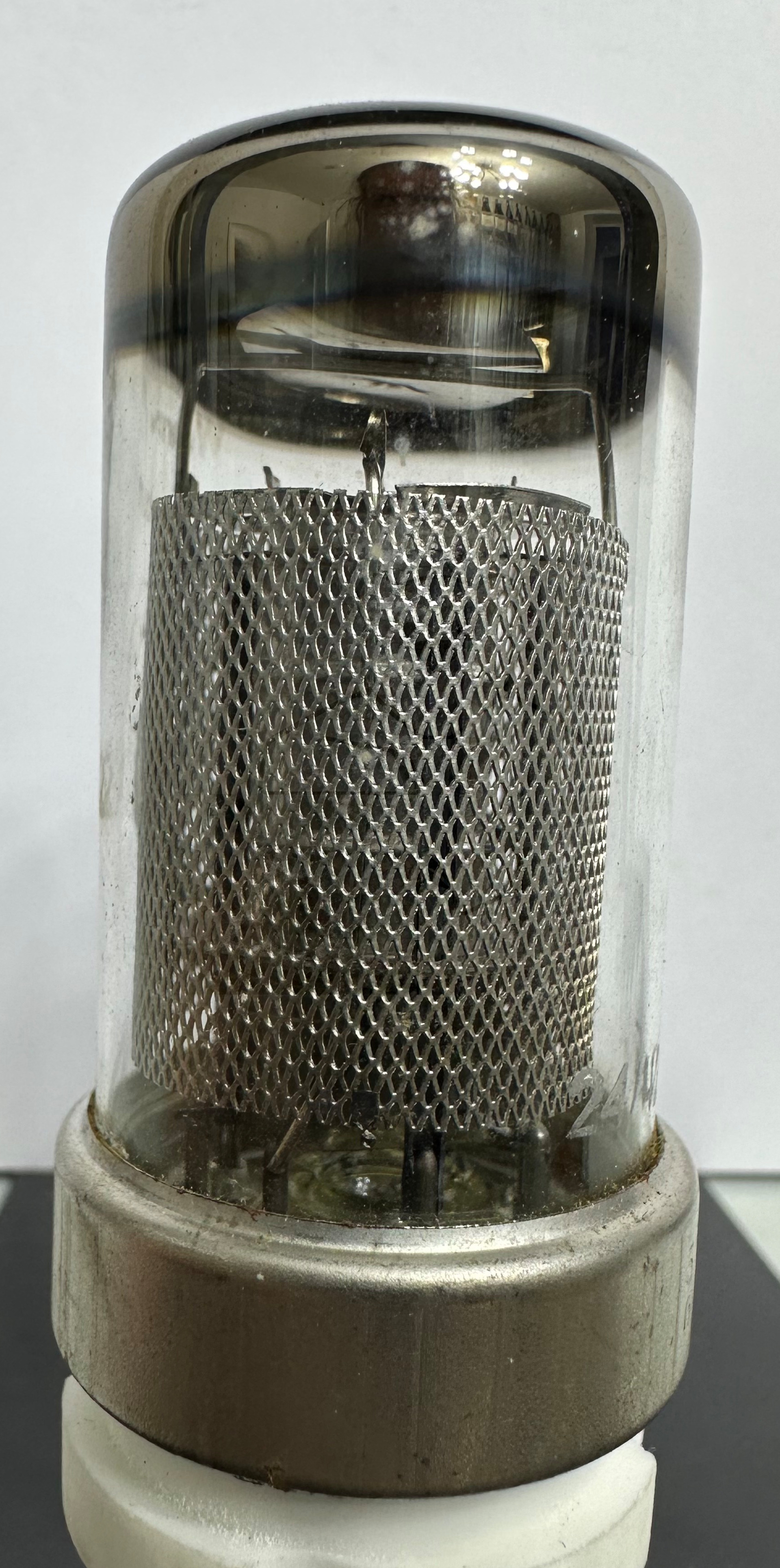

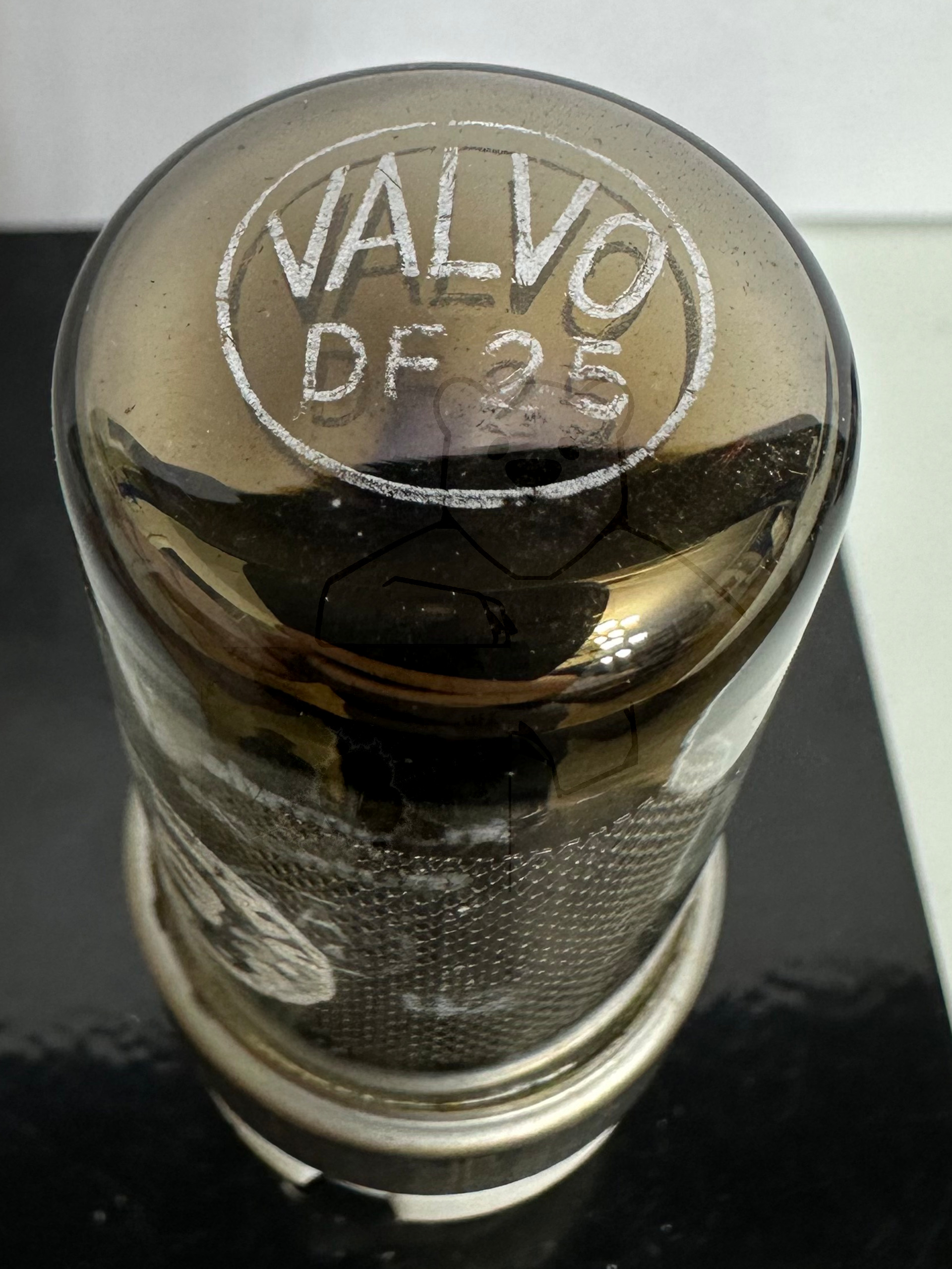

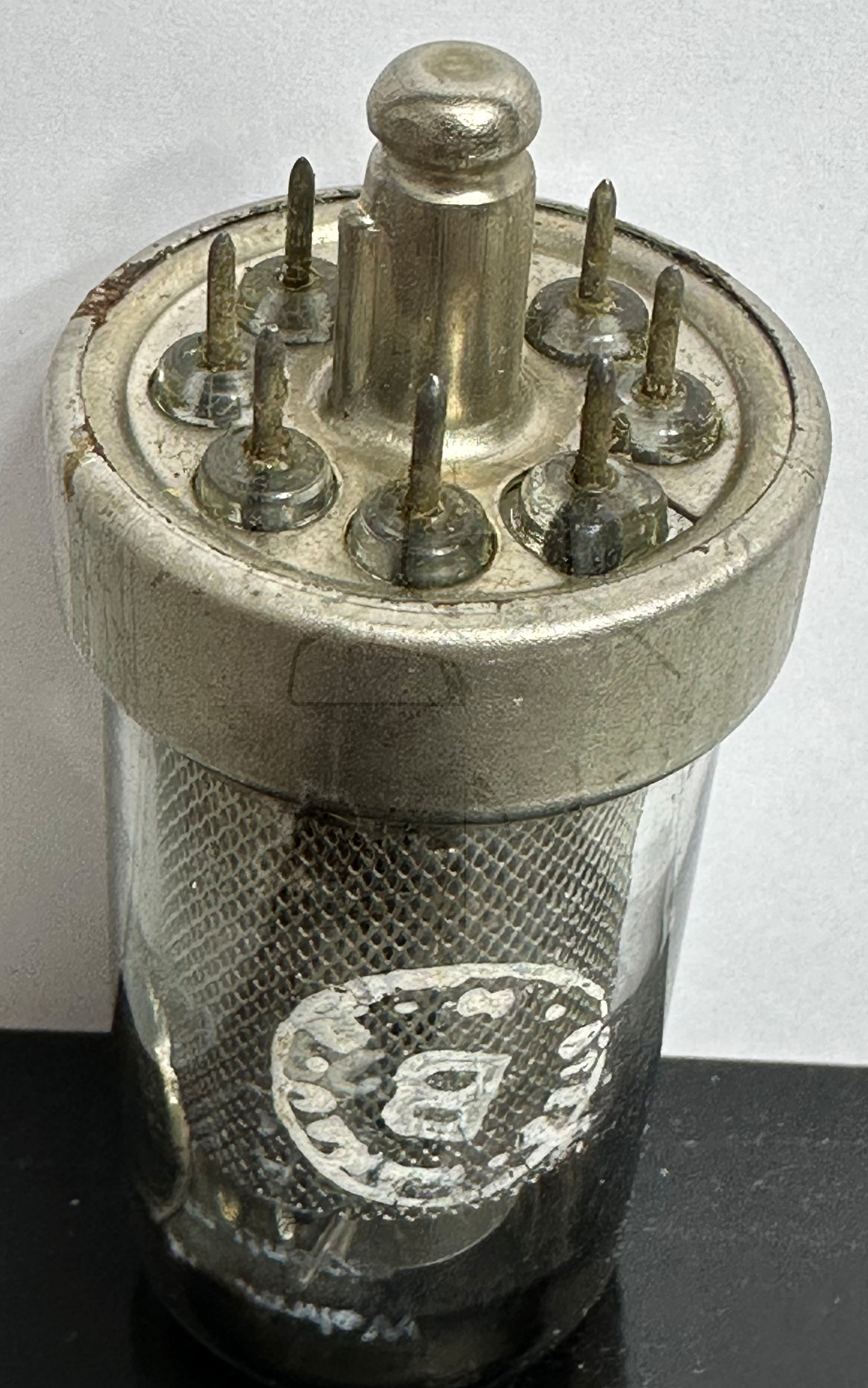

Daten und Bilder der Röhre: DF25

🔎 Beschreibung der Röhre: DF25

Name	DF25
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 15:08:54

🔎 Beschreibung der Systeme für die Röhre: DF25

	System 1
Kathode	1
Gitter 1	6
Gitter 2	3
Gitter 3	4, 5, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	4, 5, 7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

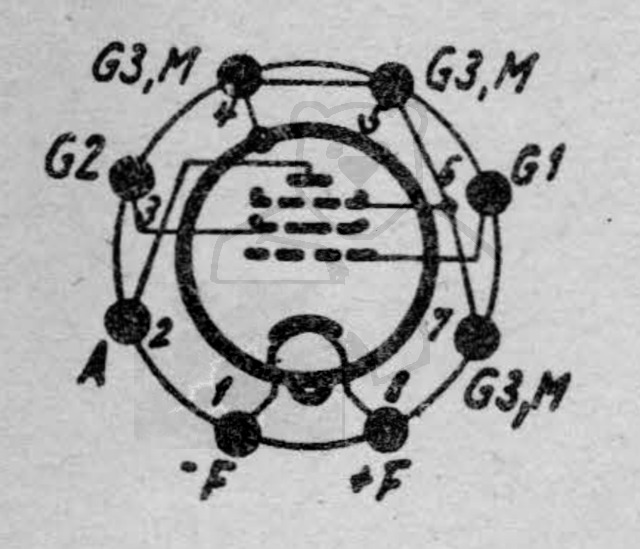

🔎 Sockelschaltung der DF25

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: DF25
Pruefkarte DF25 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte DF25 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
