Daten und Bilder der Röhre: DF21

🔎 Beschreibung der Röhre: DF21

Name	DF21
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:01:44

🔎 Beschreibung der Systeme für die Röhre: DF21

	System 1
Kathode	1
Gitter 1	Kappe
Gitter 2	4
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

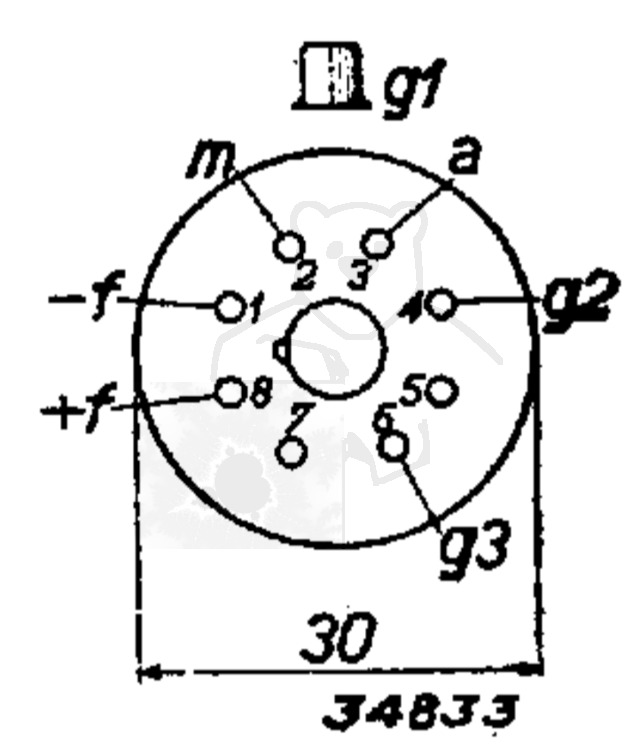

🔎 Sockelschaltung der DF21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DF21
Anwendung DF21 Version 1.pdf (231 kB)
Anwendung DF21 Version 2 [www.tubedata.info].pdf (343 kB)
Anwendung DF21 Version 3 [www.tubedata.info].pdf (385 kB)
Datenblatt DF21 Miniwatt.pdf (141 kB)
Pruefkarte DF21 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte DF21 DF31 - Funke W19 Roehrenpruefer.pdf (171 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DF21

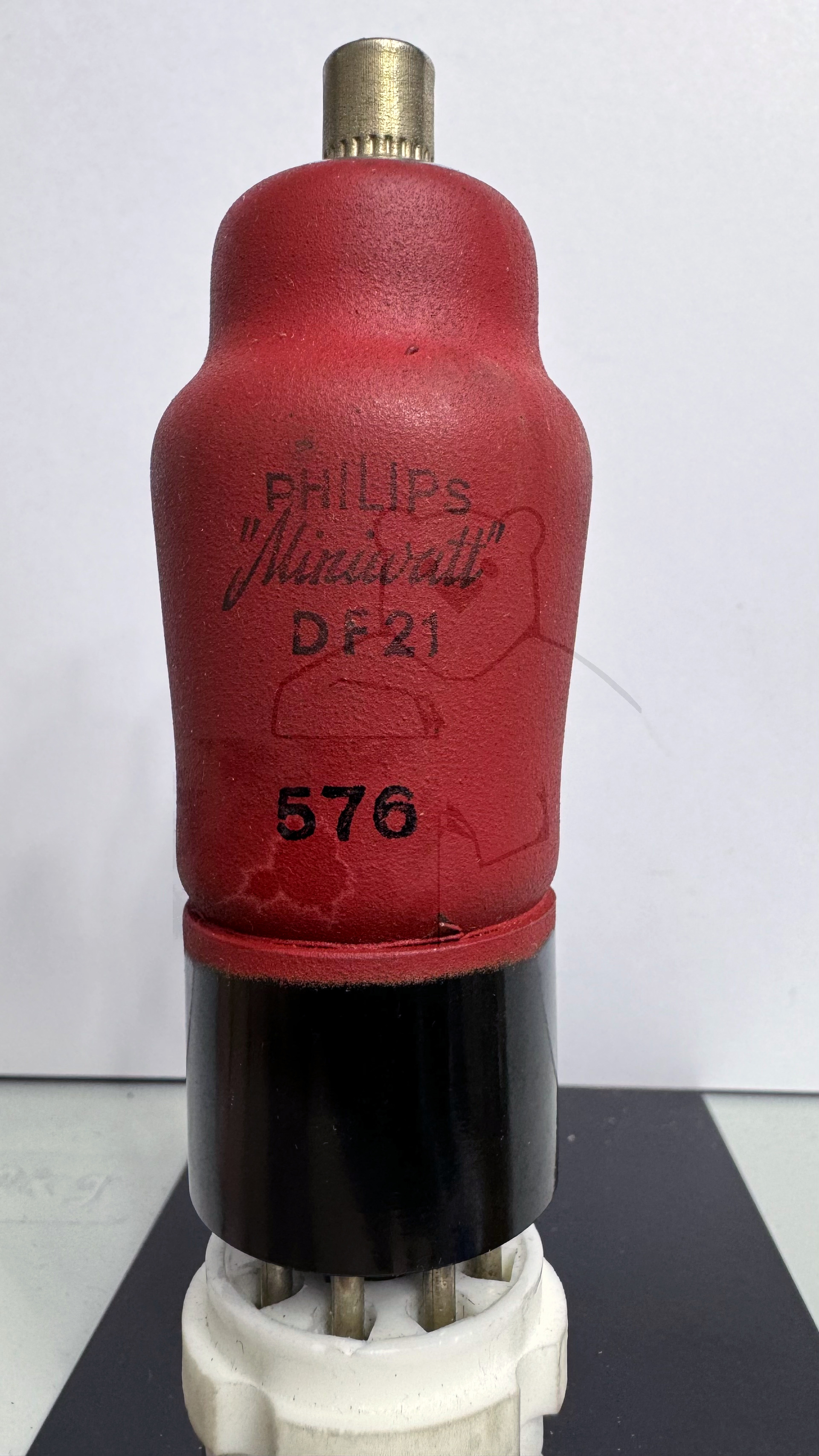

Röhre DF21 #6681 Bild 1

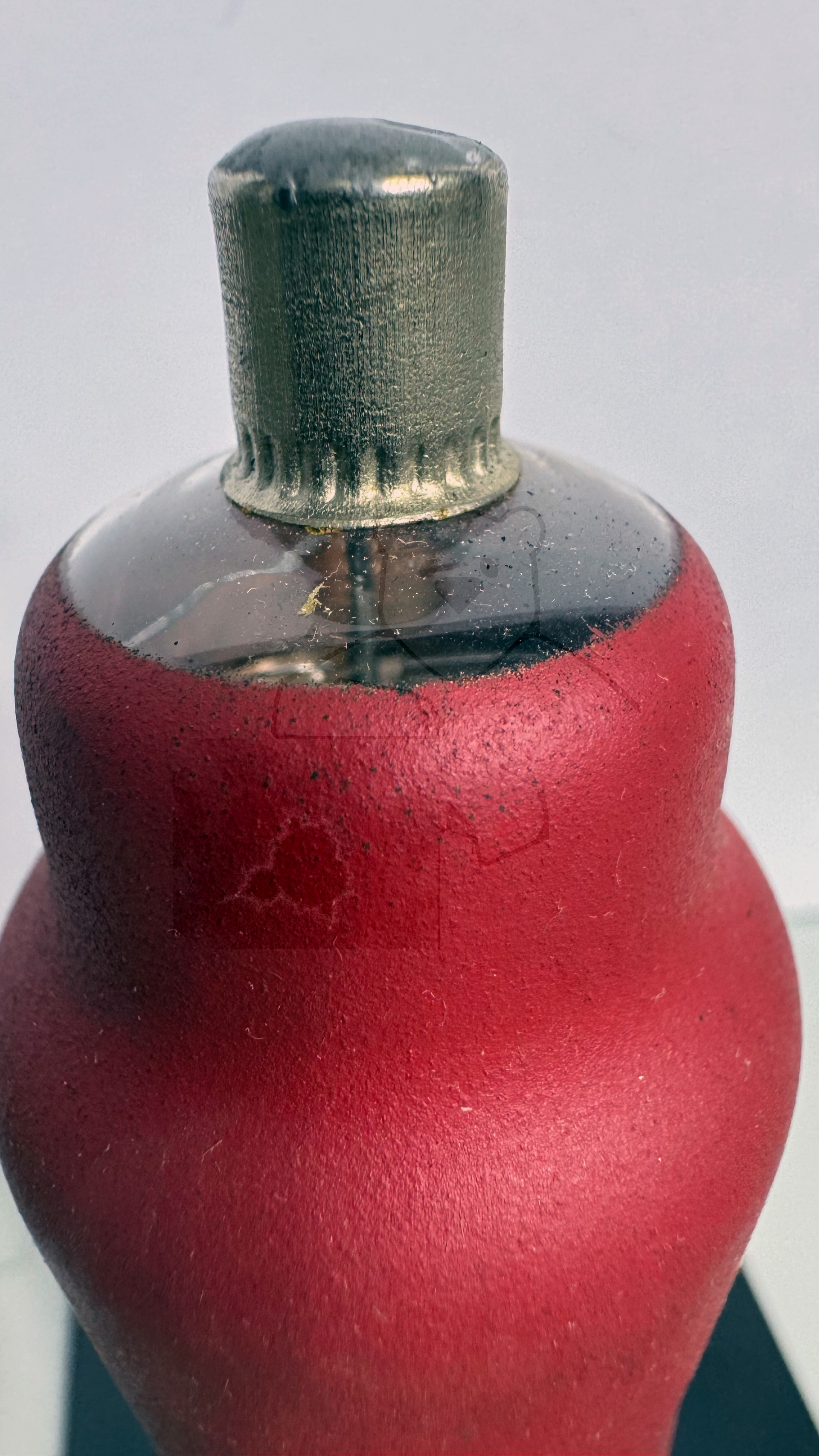

Röhre DF21 #6681 Bild 2

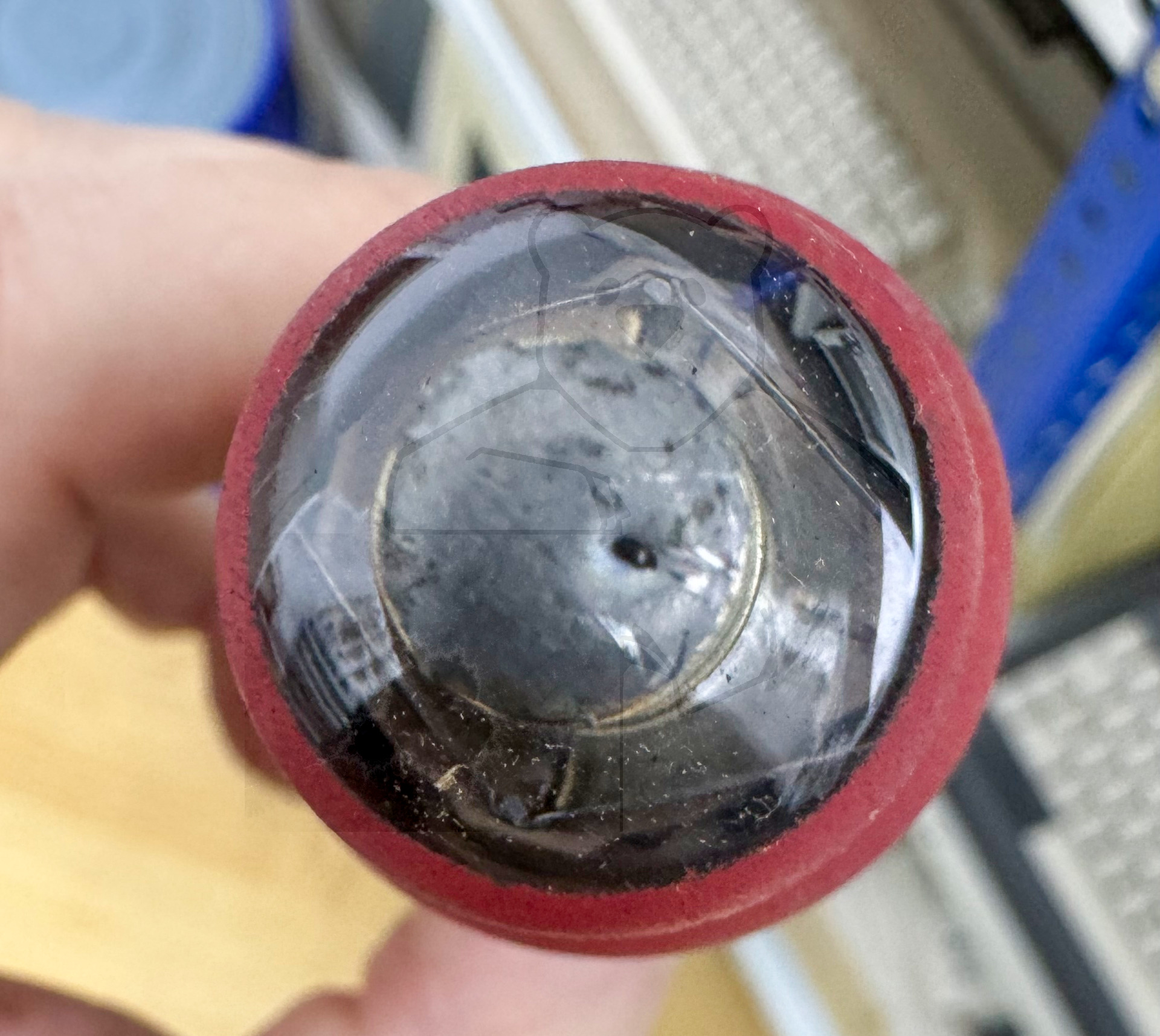

Röhre DF21 #6681 Bild 3

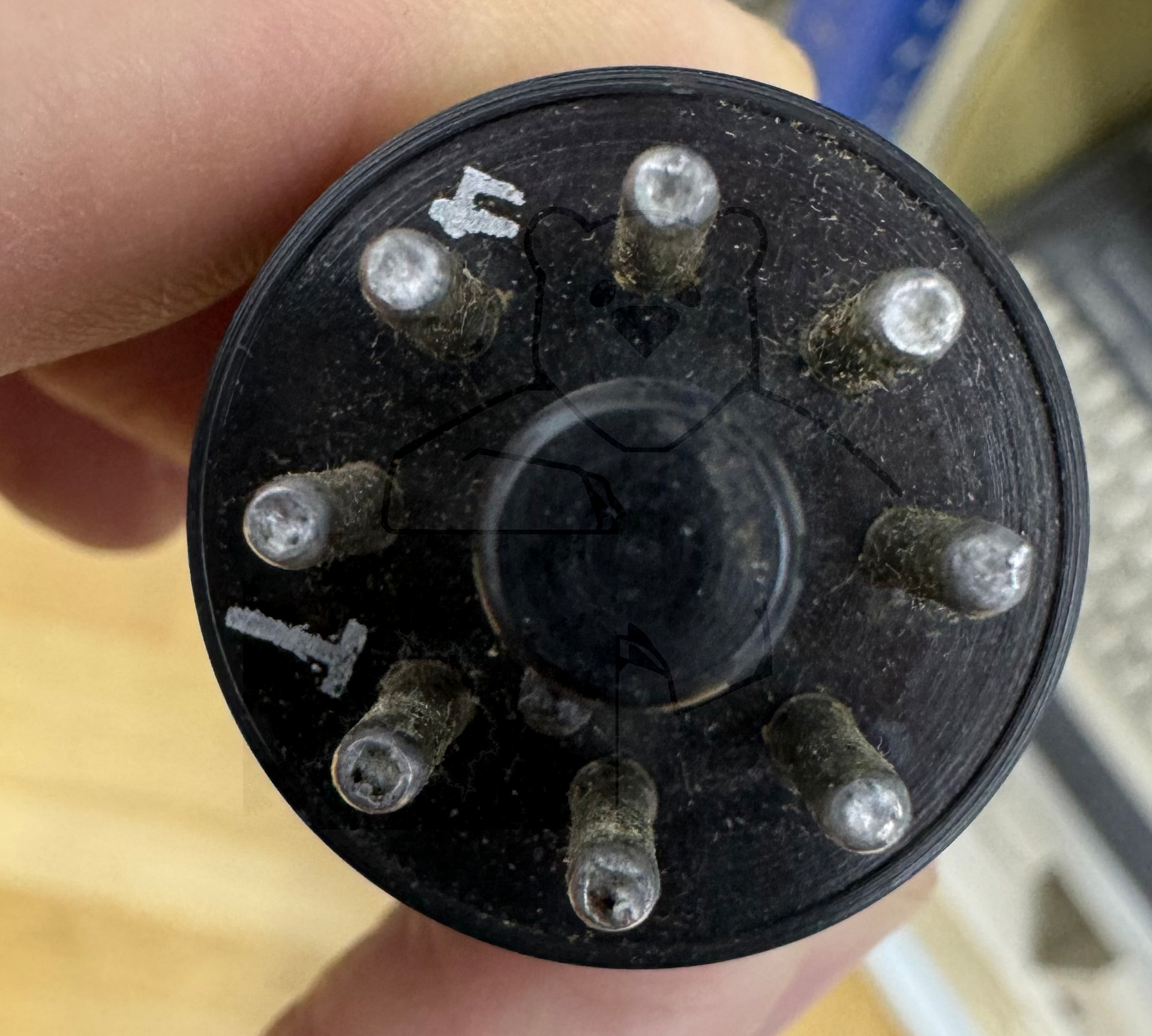

Röhre DF21 #6681 Bild 4

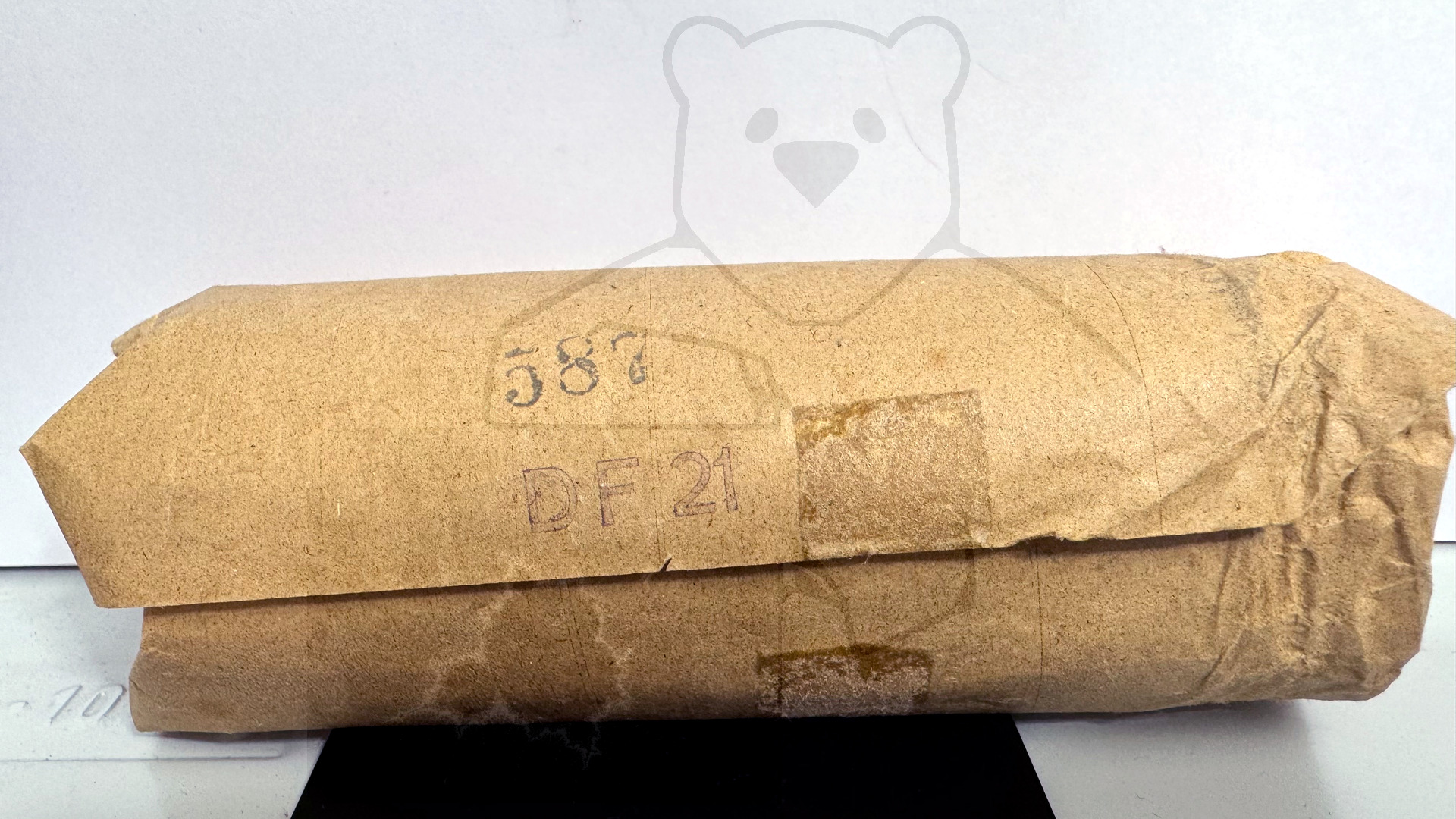

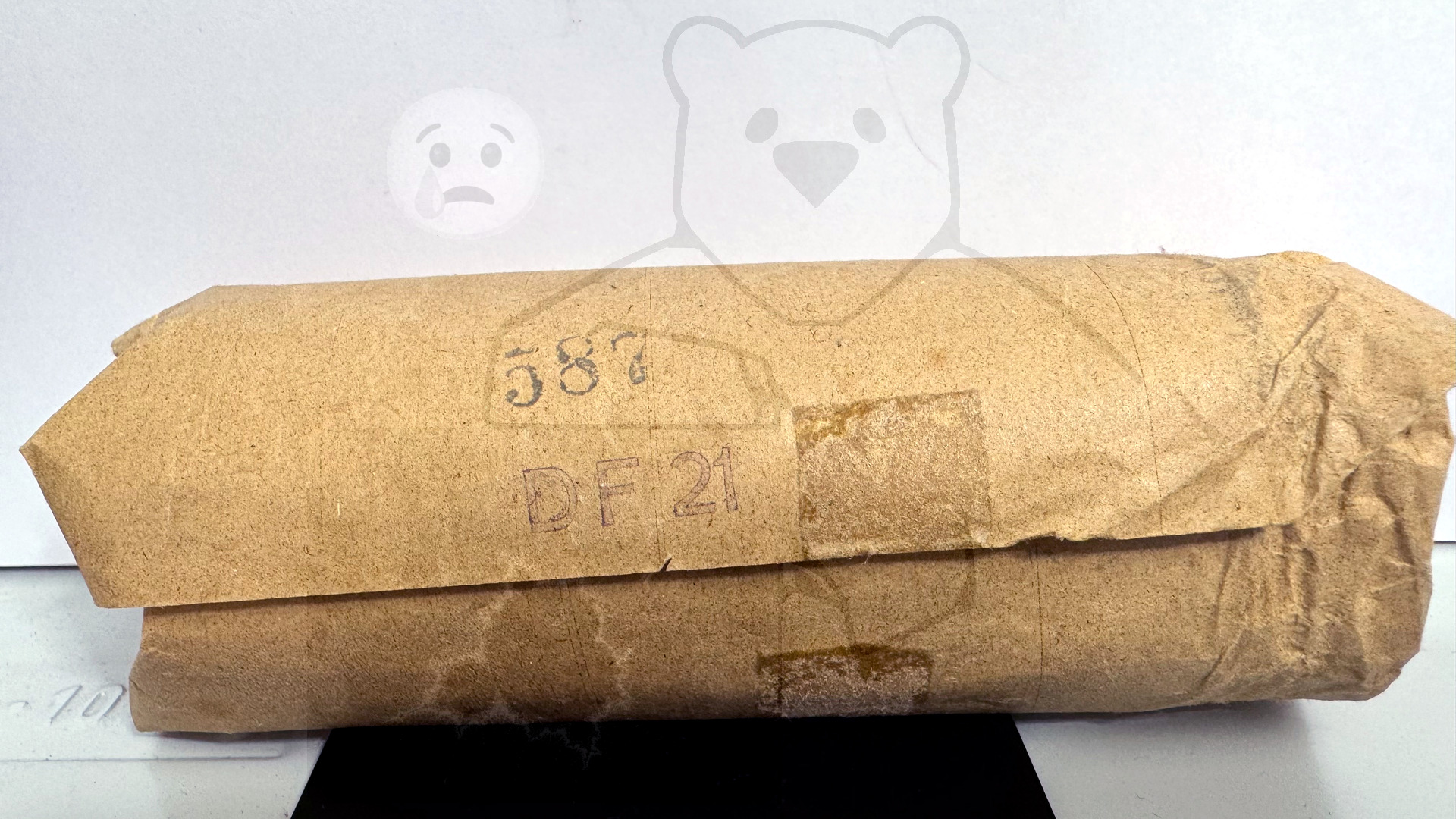

Röhre DF21 #6681 Verpackung Bild 1

🔎 Alle Röhren vom Typ DF21 in der Sammlung

→ DF21 Inventar: 06681 Hersteller: → Philips Miniwatt
