Daten und Bilder der Röhre: DF11

🔎 Beschreibung der Röhre: DF11

Name	DF11
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:00:06

🔎 Beschreibung der Systeme für die Röhre: DF11

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

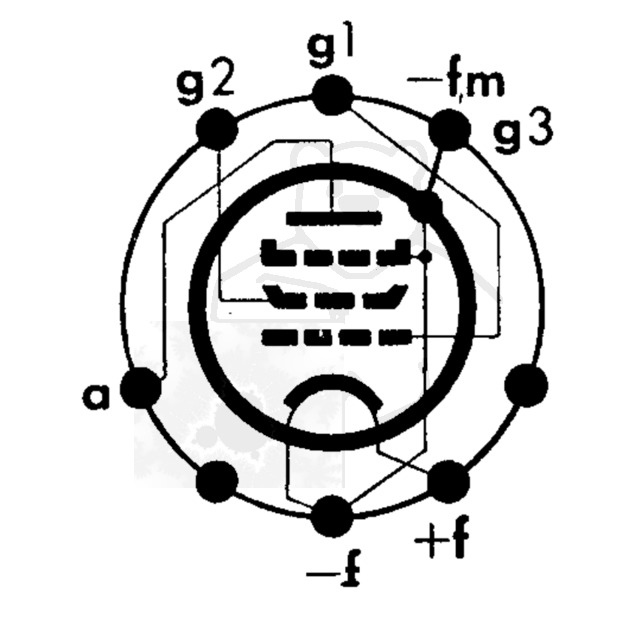

🔎 Sockelschaltung der DF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DF11
Anwendung DF11.pdf (128 kB)
Datenblatt DF11 Telefunken.pdf (409 kB)
Pruefkarte DF11 - Funke W19 Roehrenpruefer.pdf (174 kB)
Pruefkarte DF11 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
