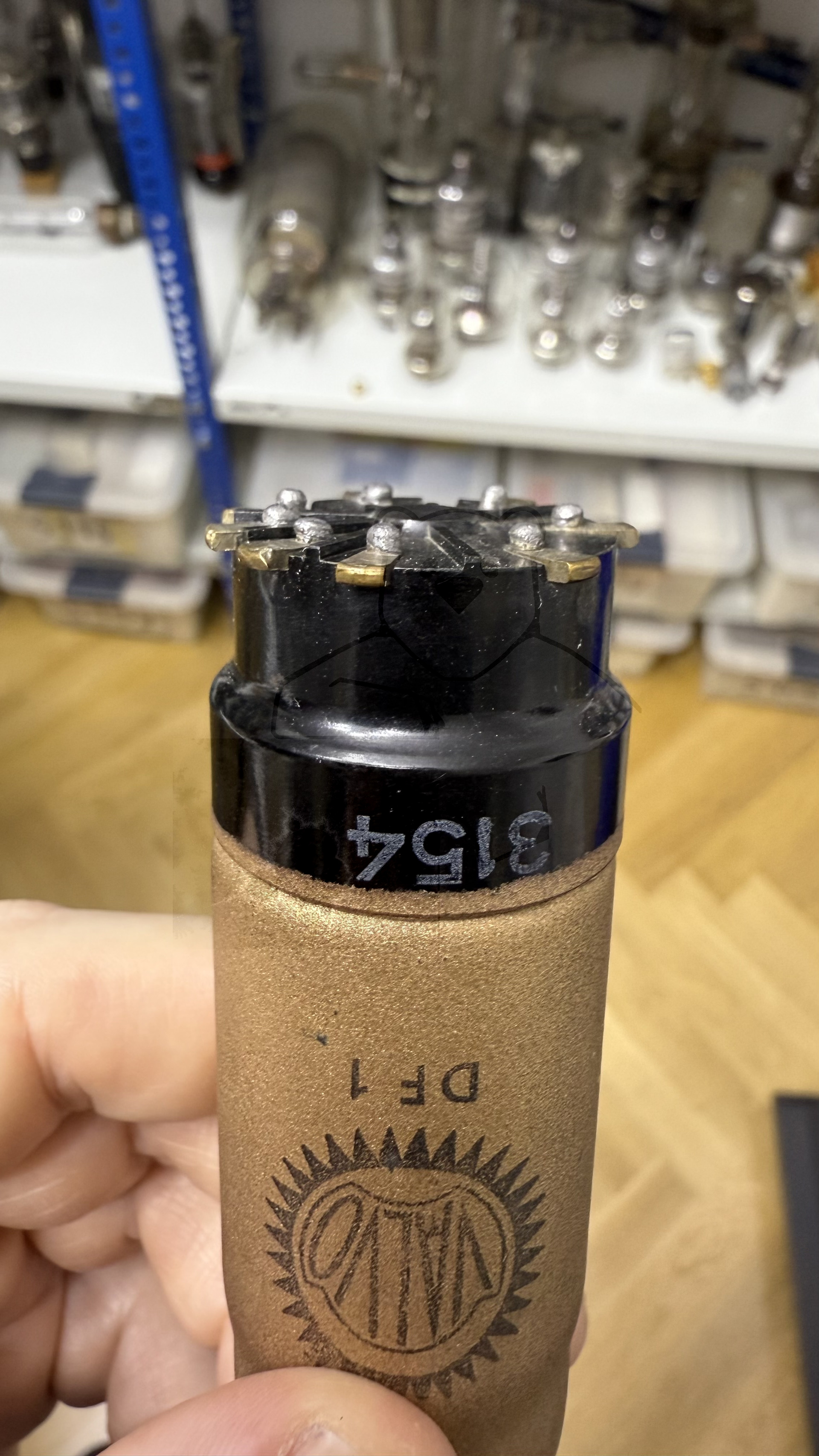

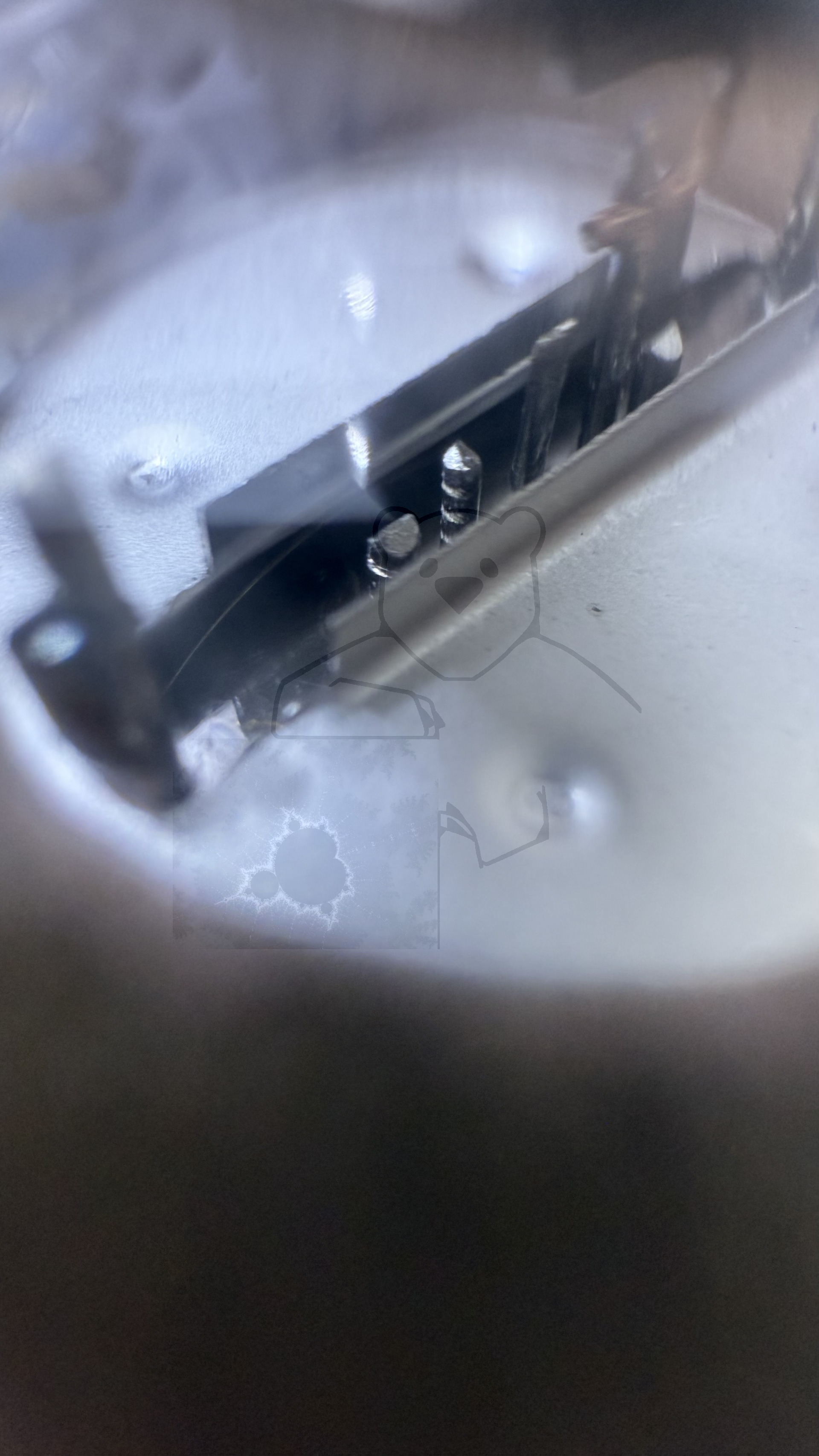

Daten und Bilder der Röhre: DF1

🔎 Beschreibung der Röhre: DF1

Name	DF1
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

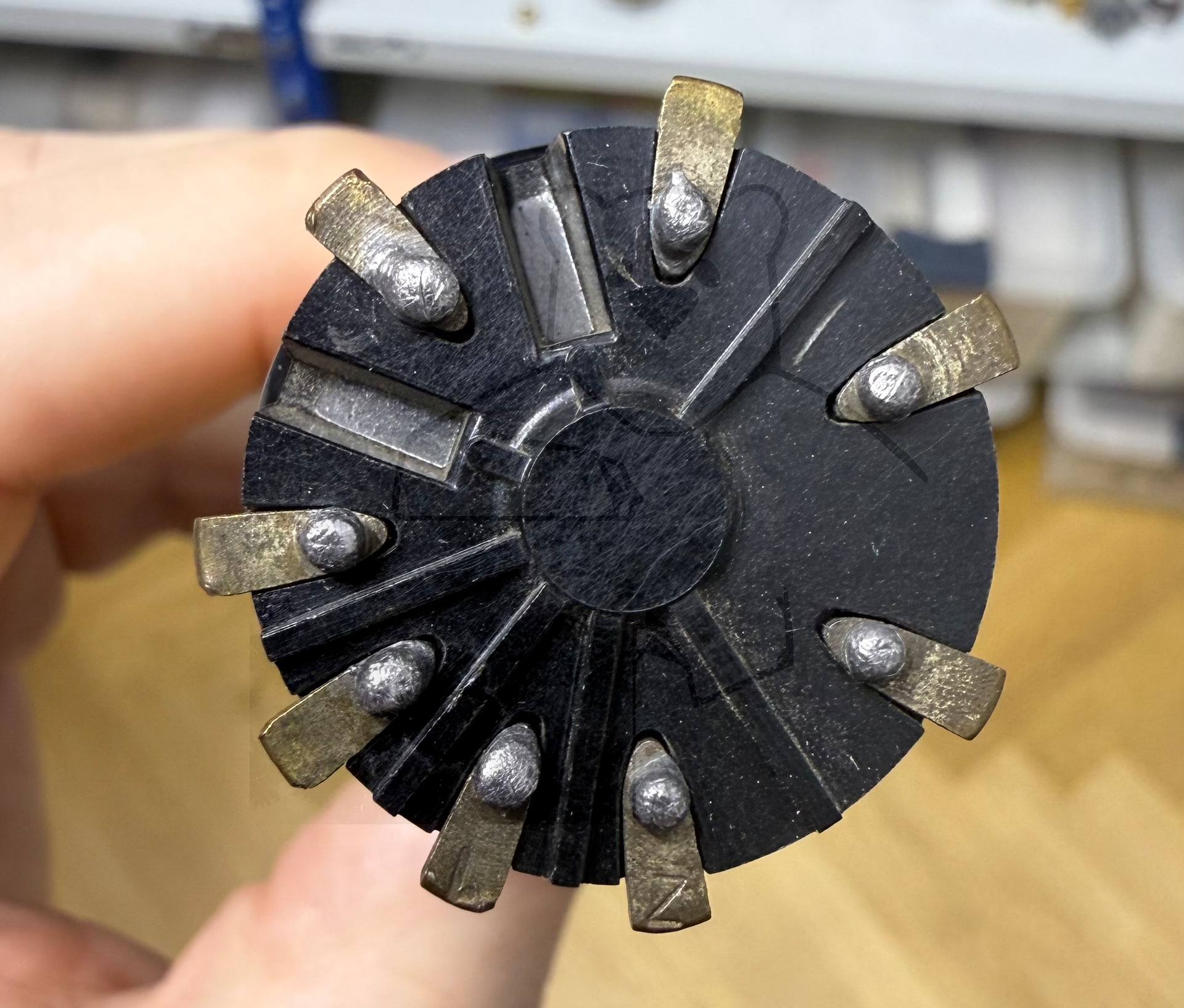

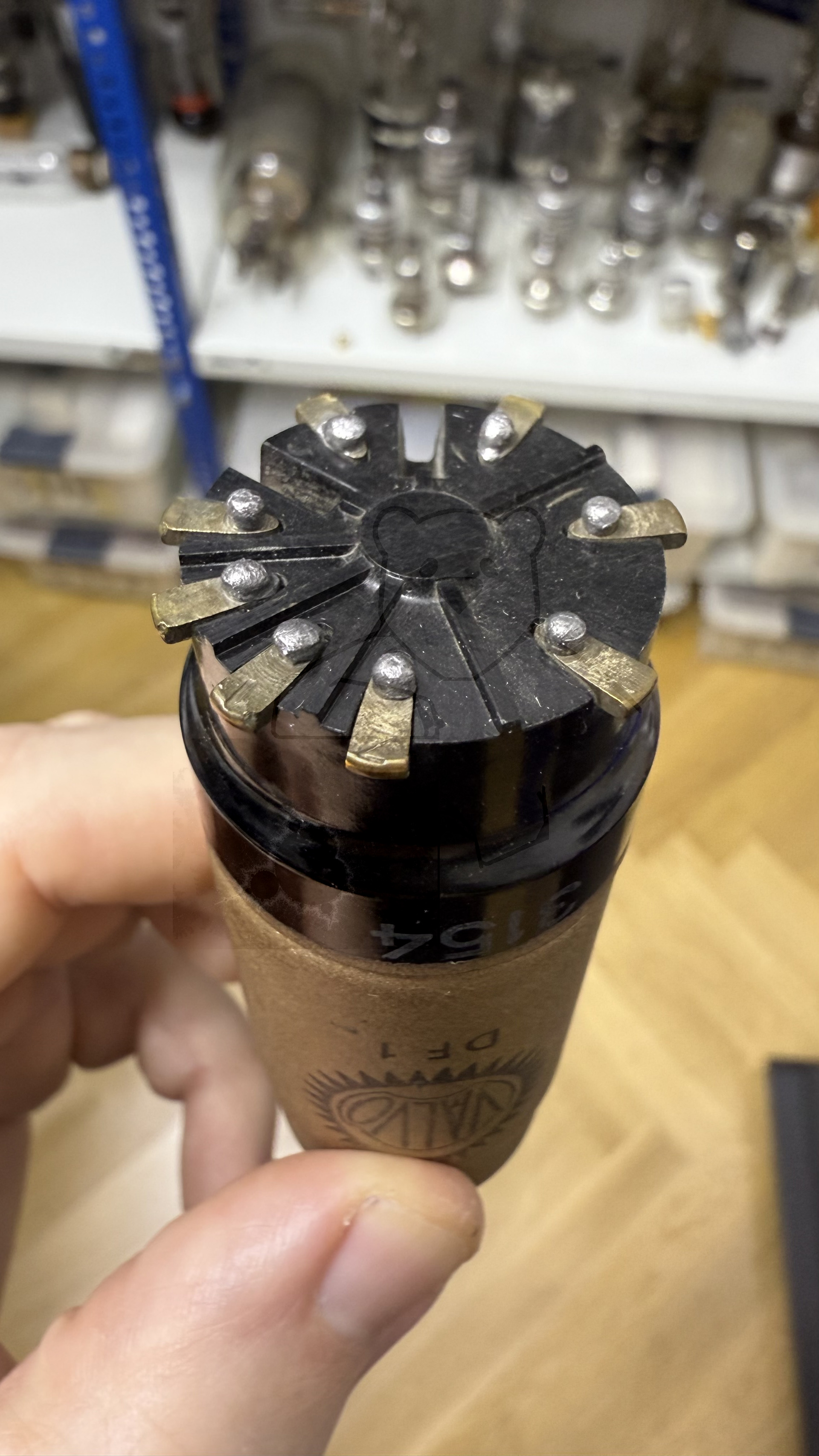

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.11.2021 17:16:17

🔎 Beschreibung der Systeme für die Röhre: DF1

	System 1
Kathode	2

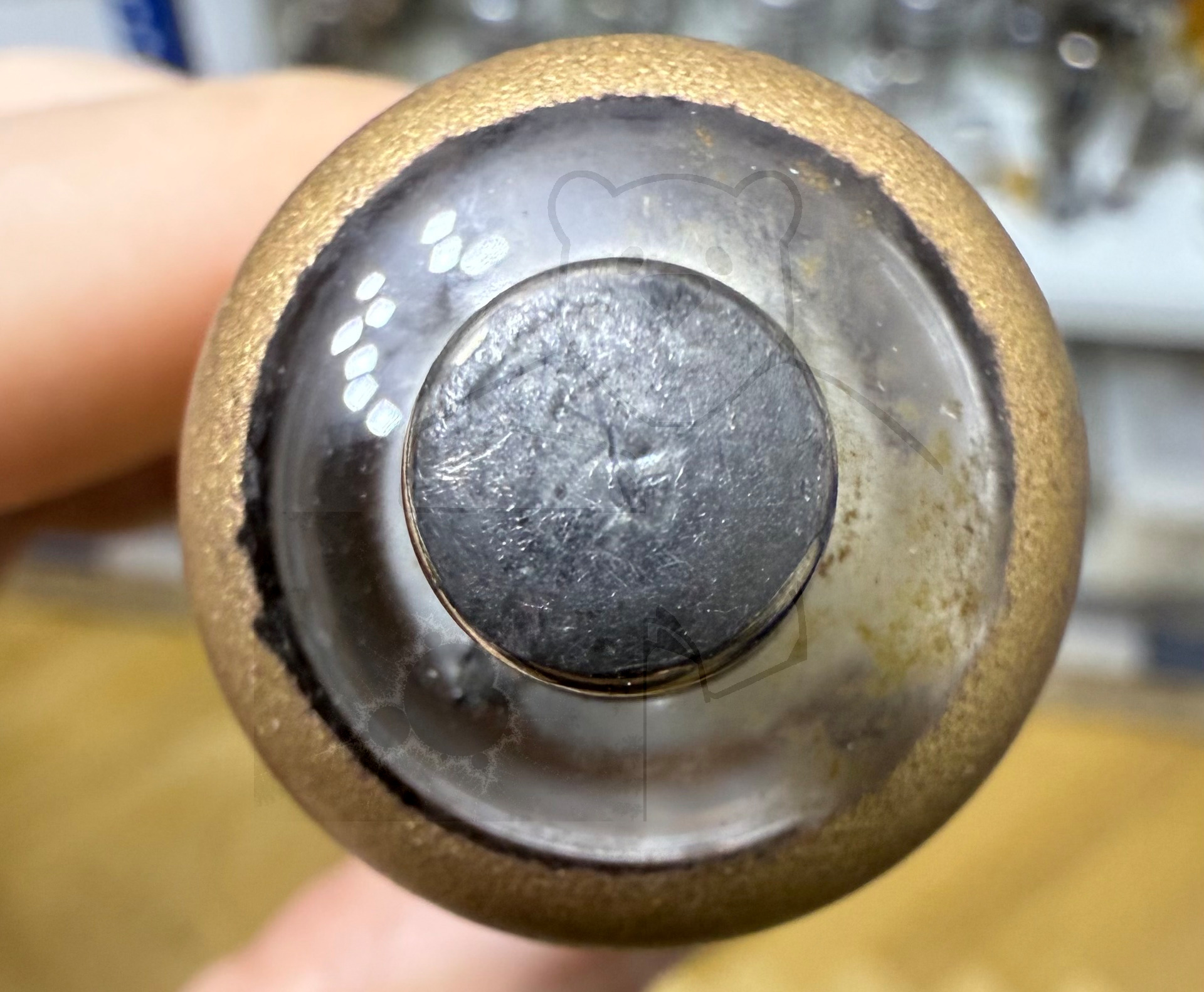

Gitter 1	Kappe
Gitter 2	6
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

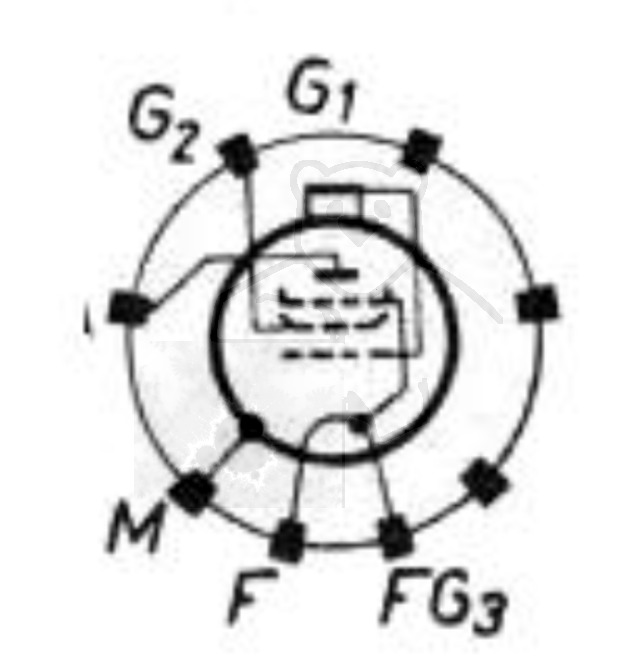

🔎 Sockelschaltung der DF1

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: DF1

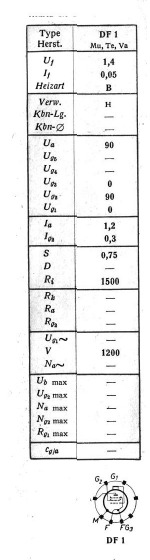

Datenblatt DF1.pdf (119 kB)
Pruefkarte DF1 - Funke W19 Roehrenpruefer.pdf (153 kB)
