Daten und Bilder der Röhre: DCX4/1000

🔎 Beschreibung der Röhre: DCX4/1000

Name	DCX4/1000
Vergleichsname	→ 3B28
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. Bayonet → Liste aller Röhren mit: USA, Small, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Xenonfüllung
Letzte Änderung	08.06.2018 09:57:07

🔎 Beschreibung der Systeme für die Röhre: DCX4/1000

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

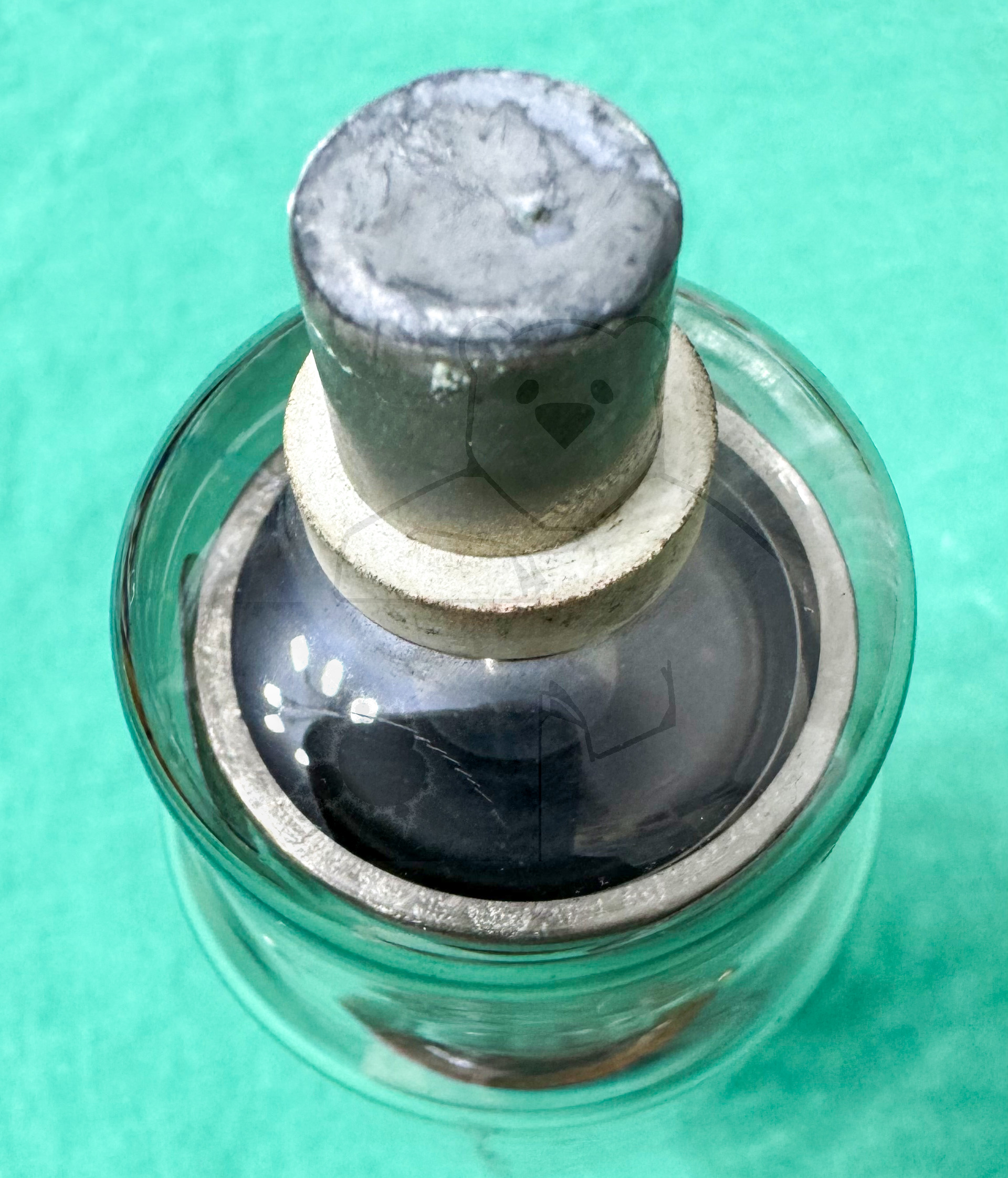

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

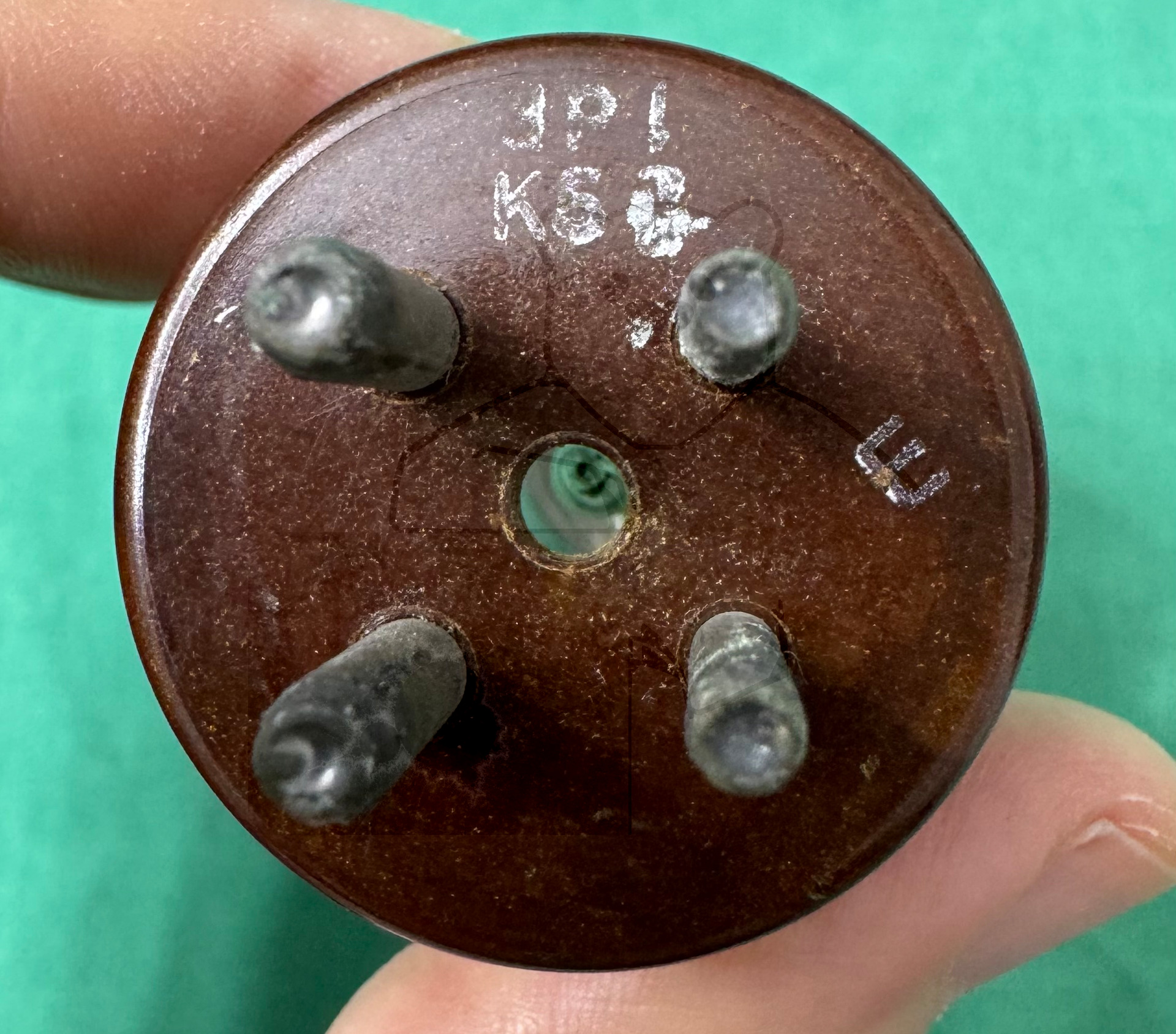

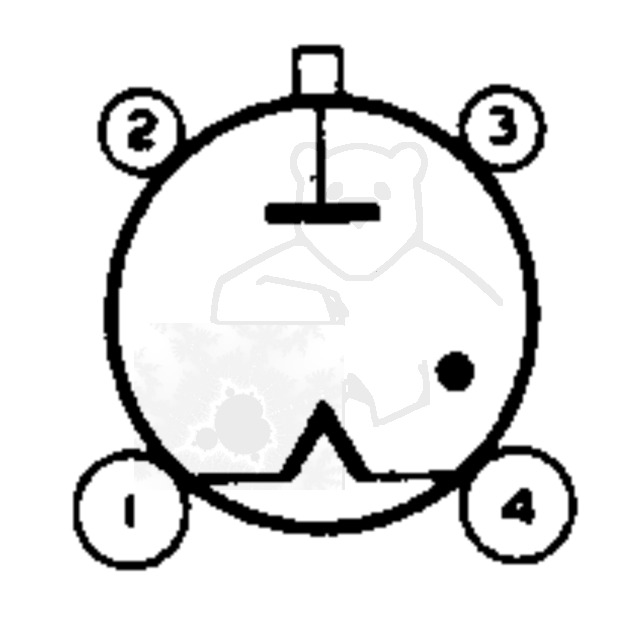

🔎 Sockelschaltung der DCX4/1000

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: DCX4/1000
Datenblatt DCX4-1000 Philips.pdf (161 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
