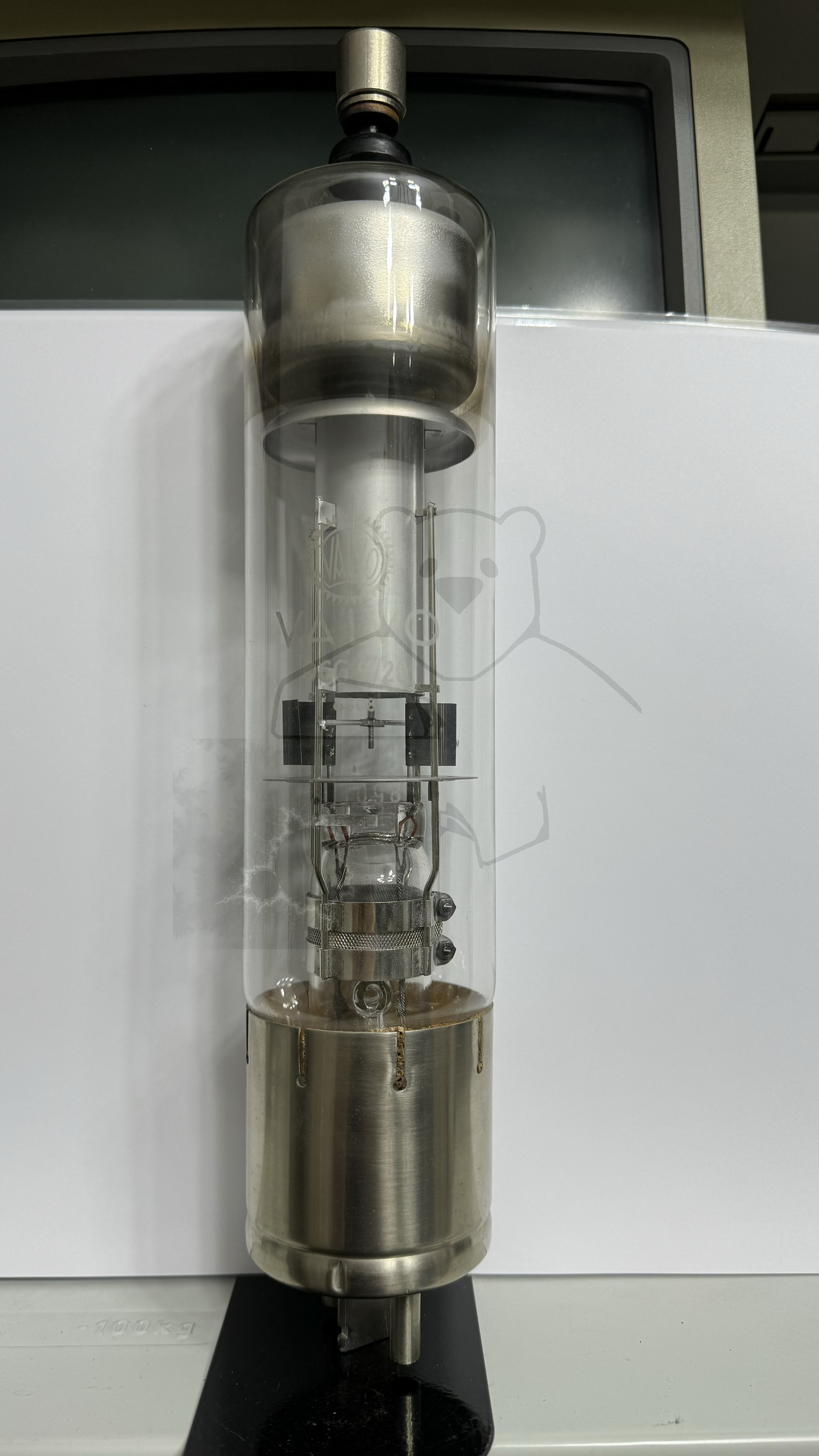

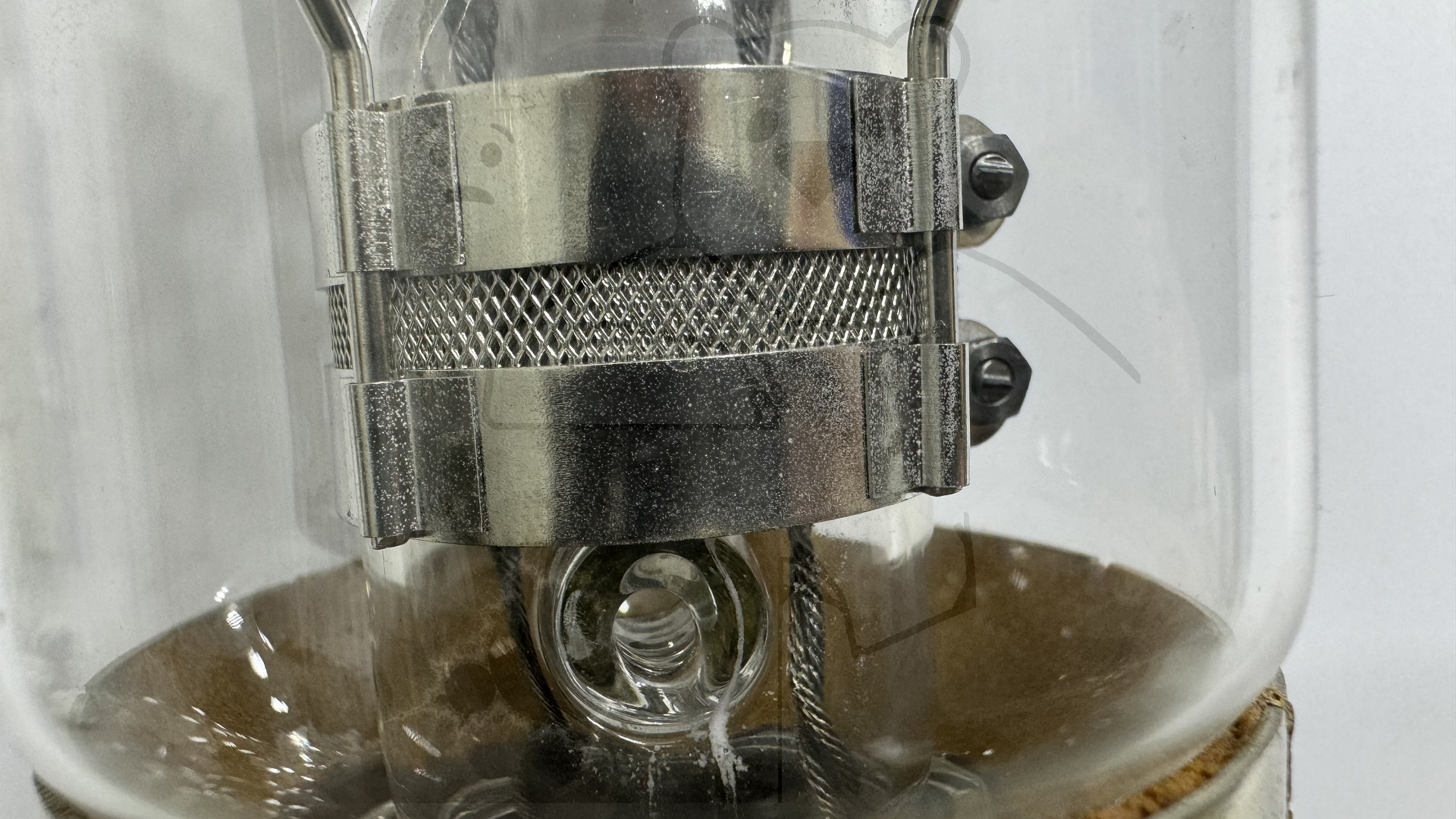

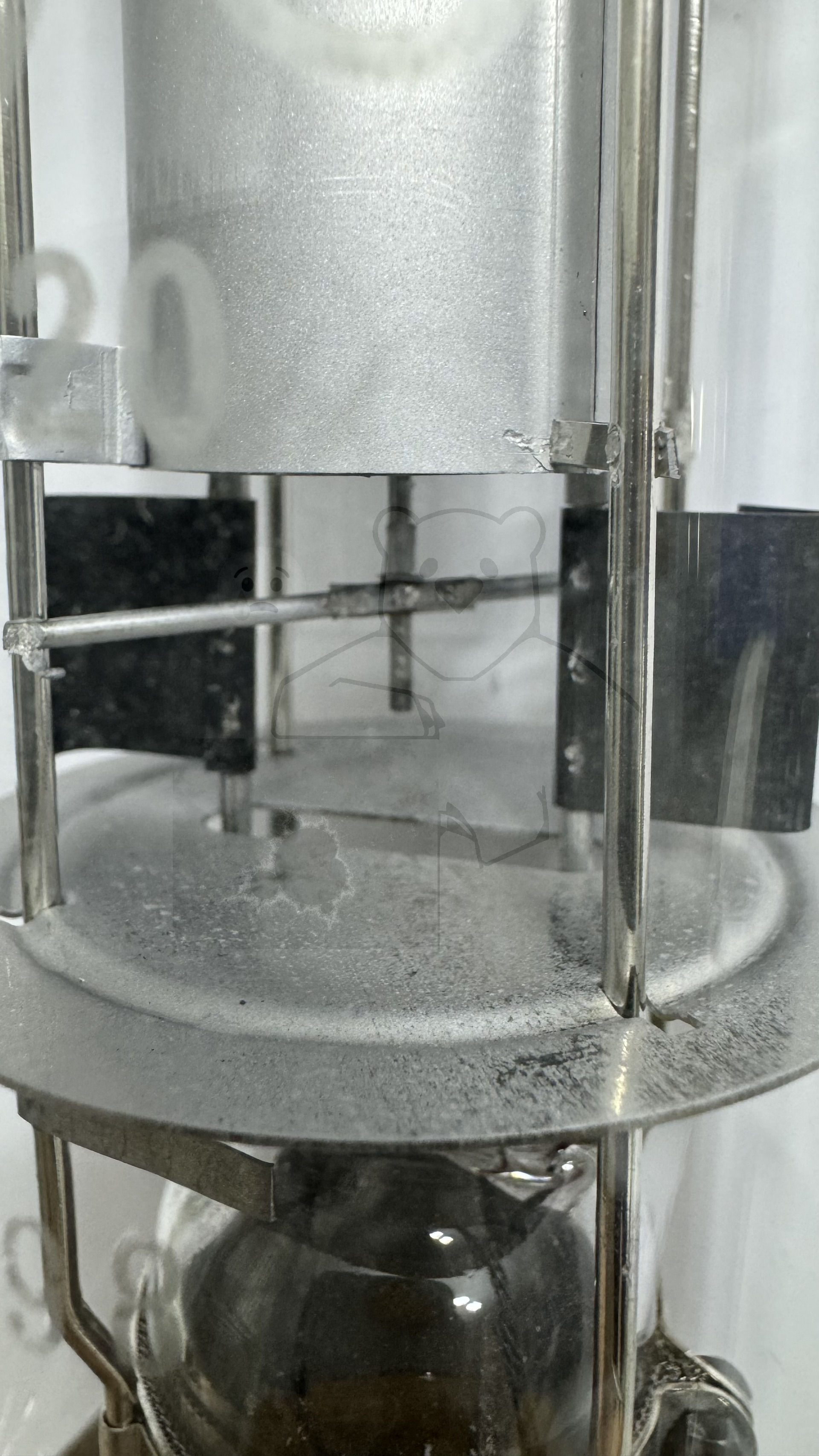

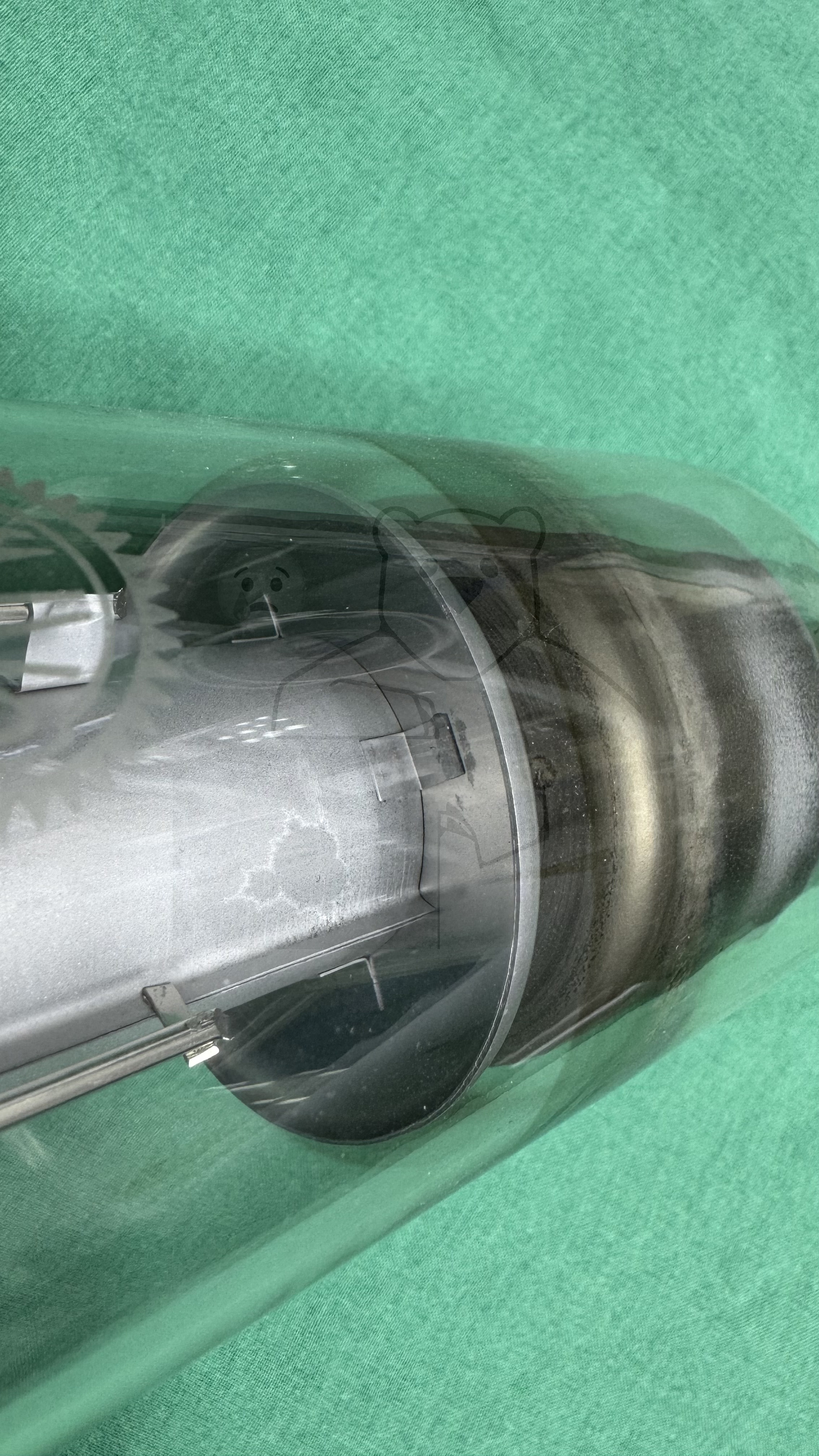

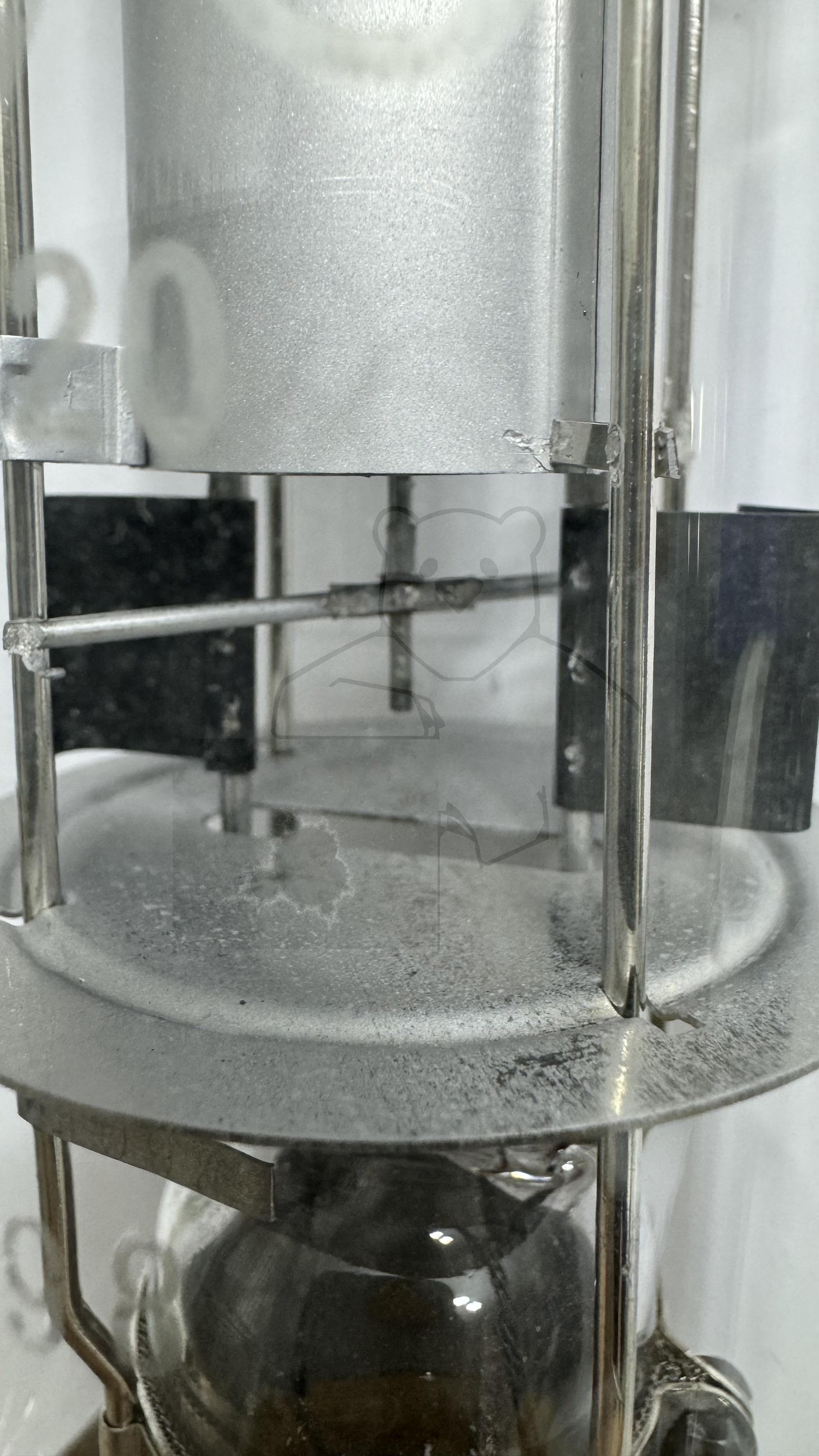

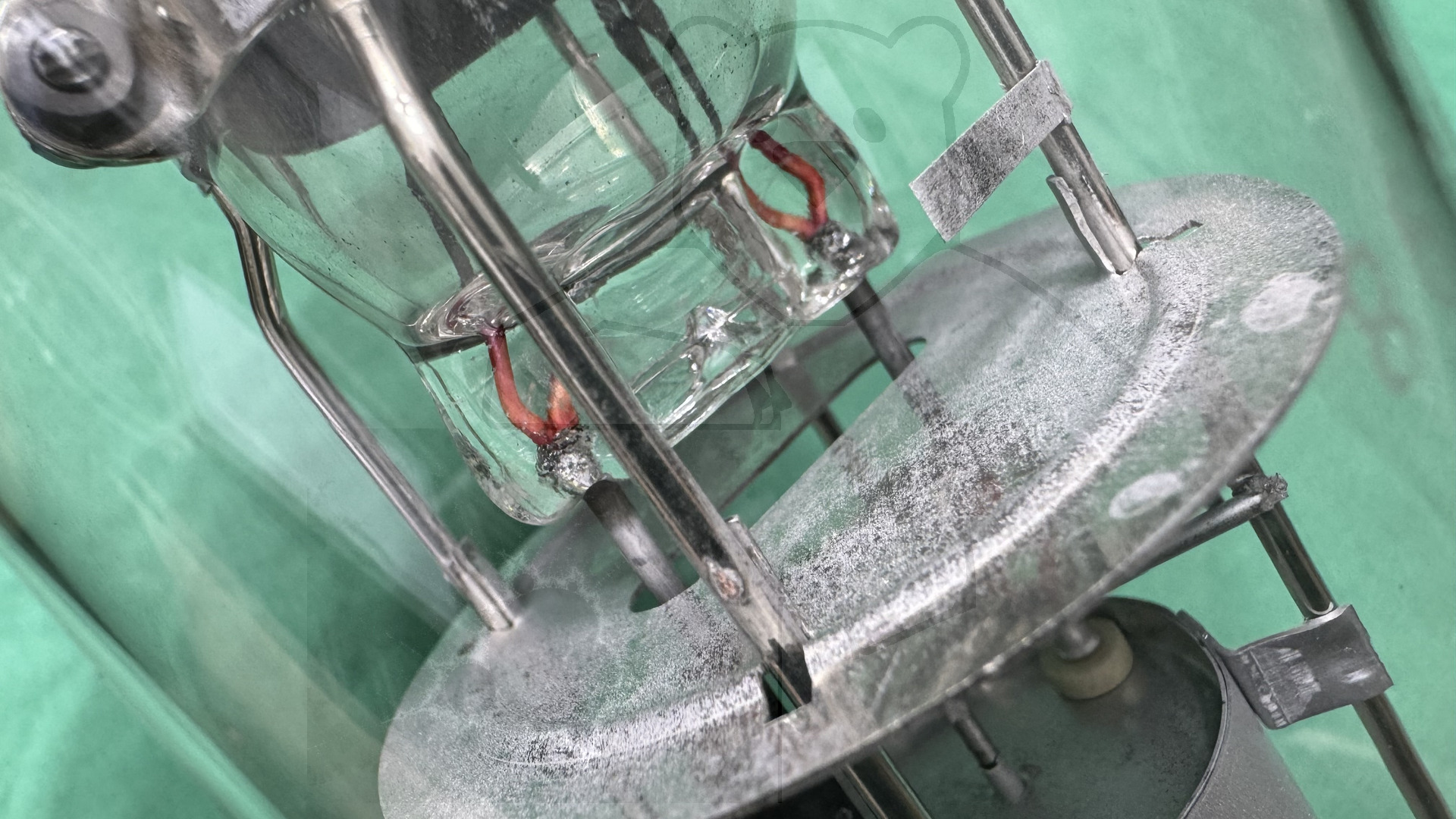

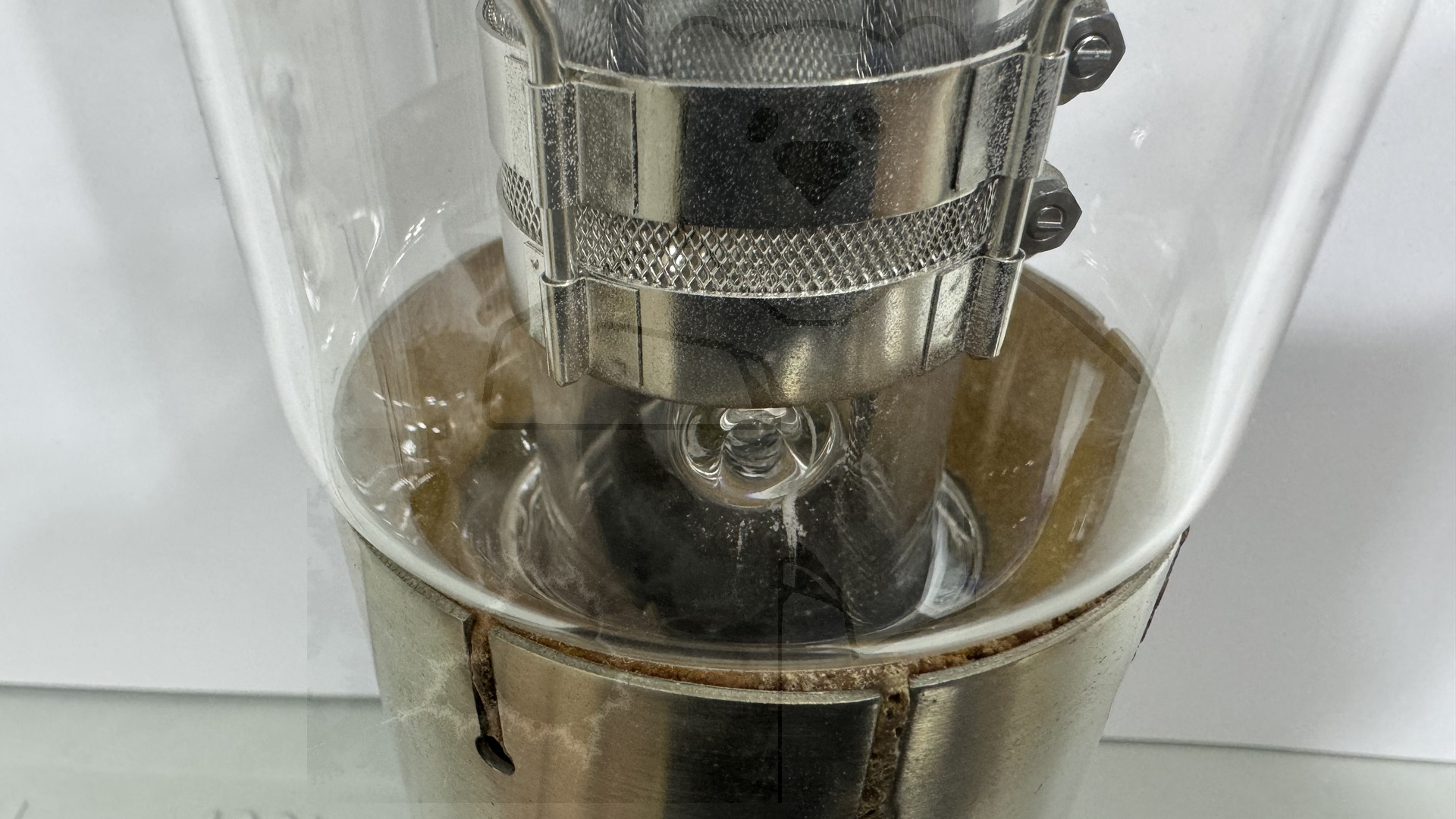

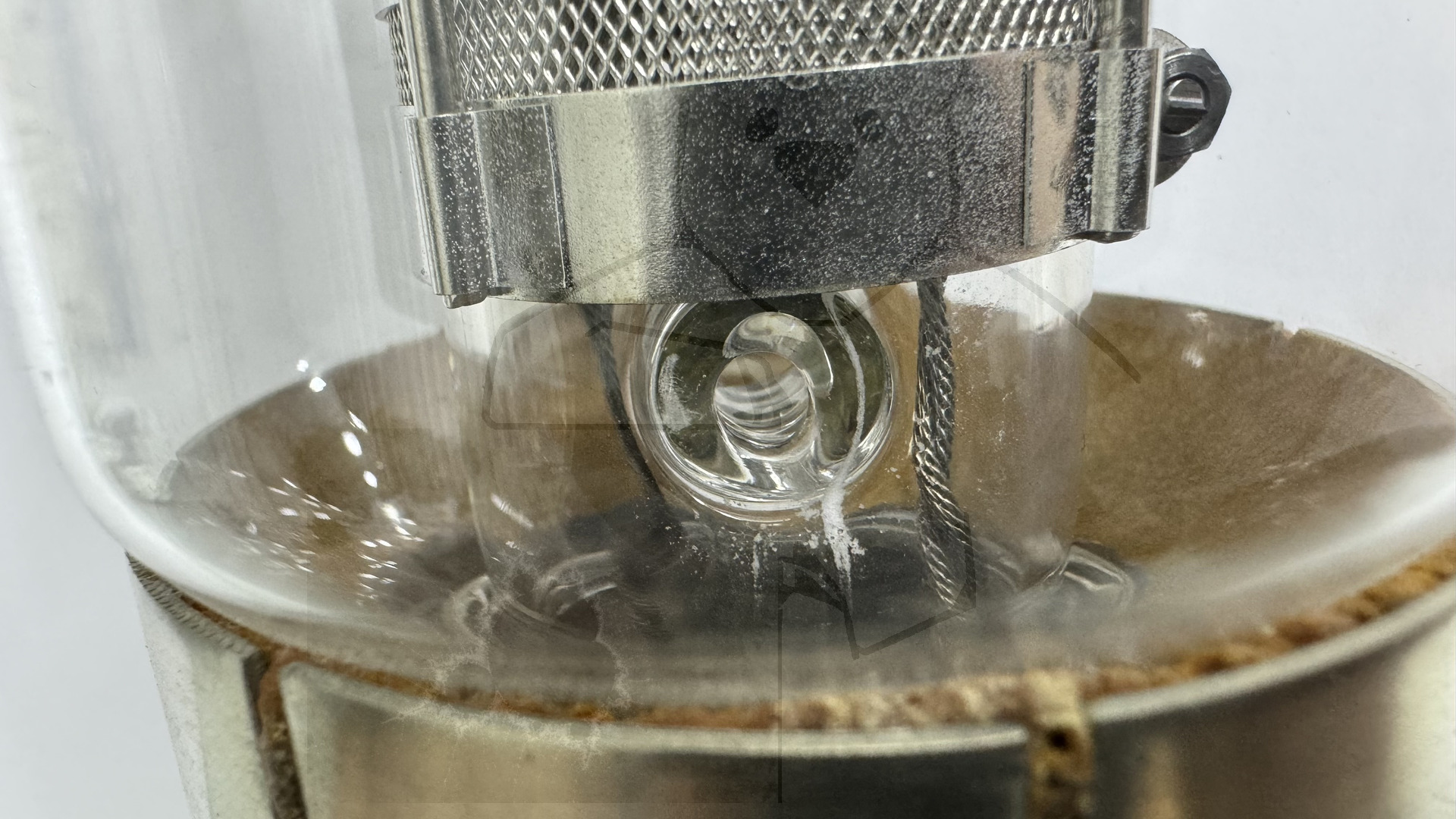

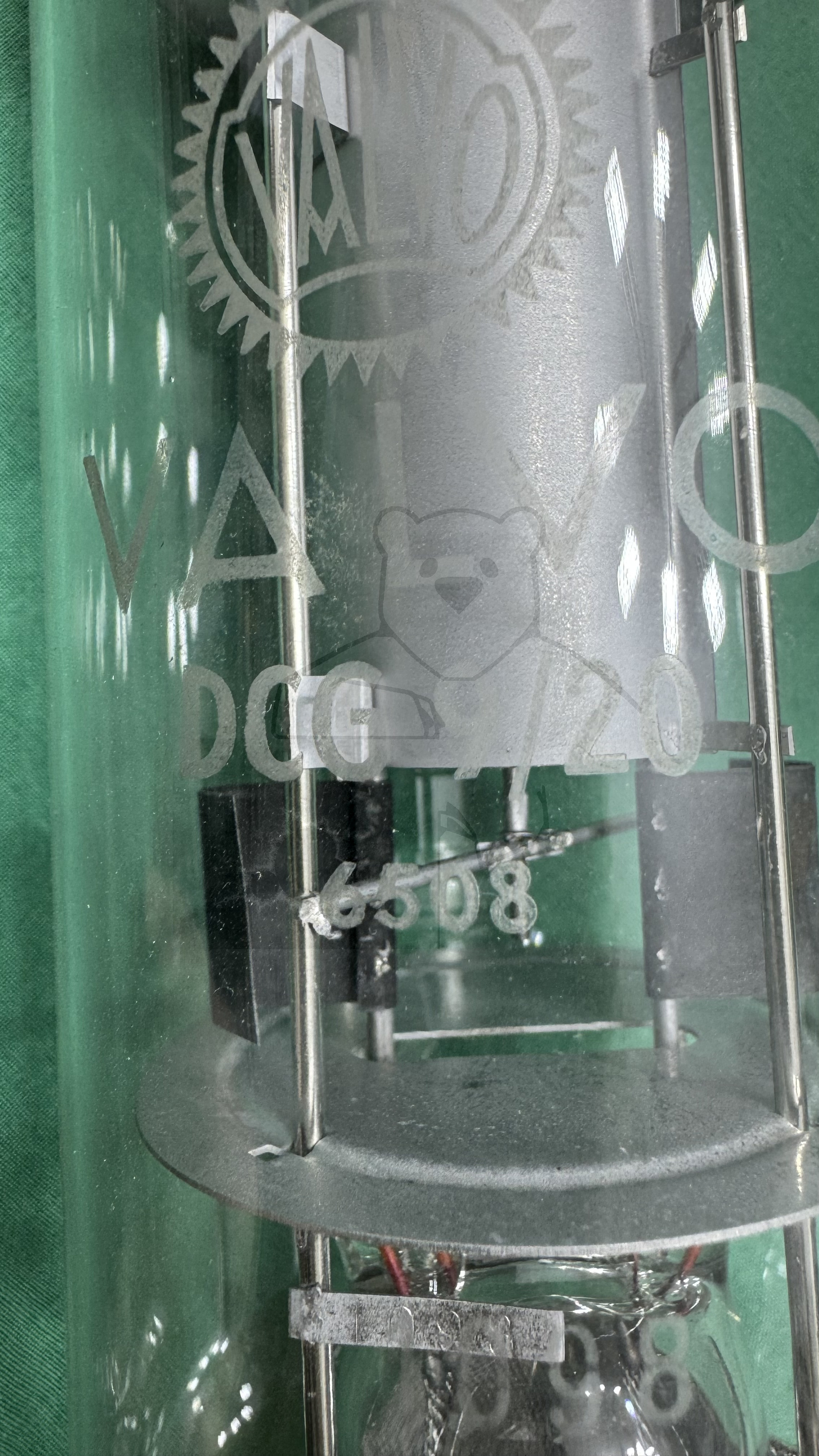

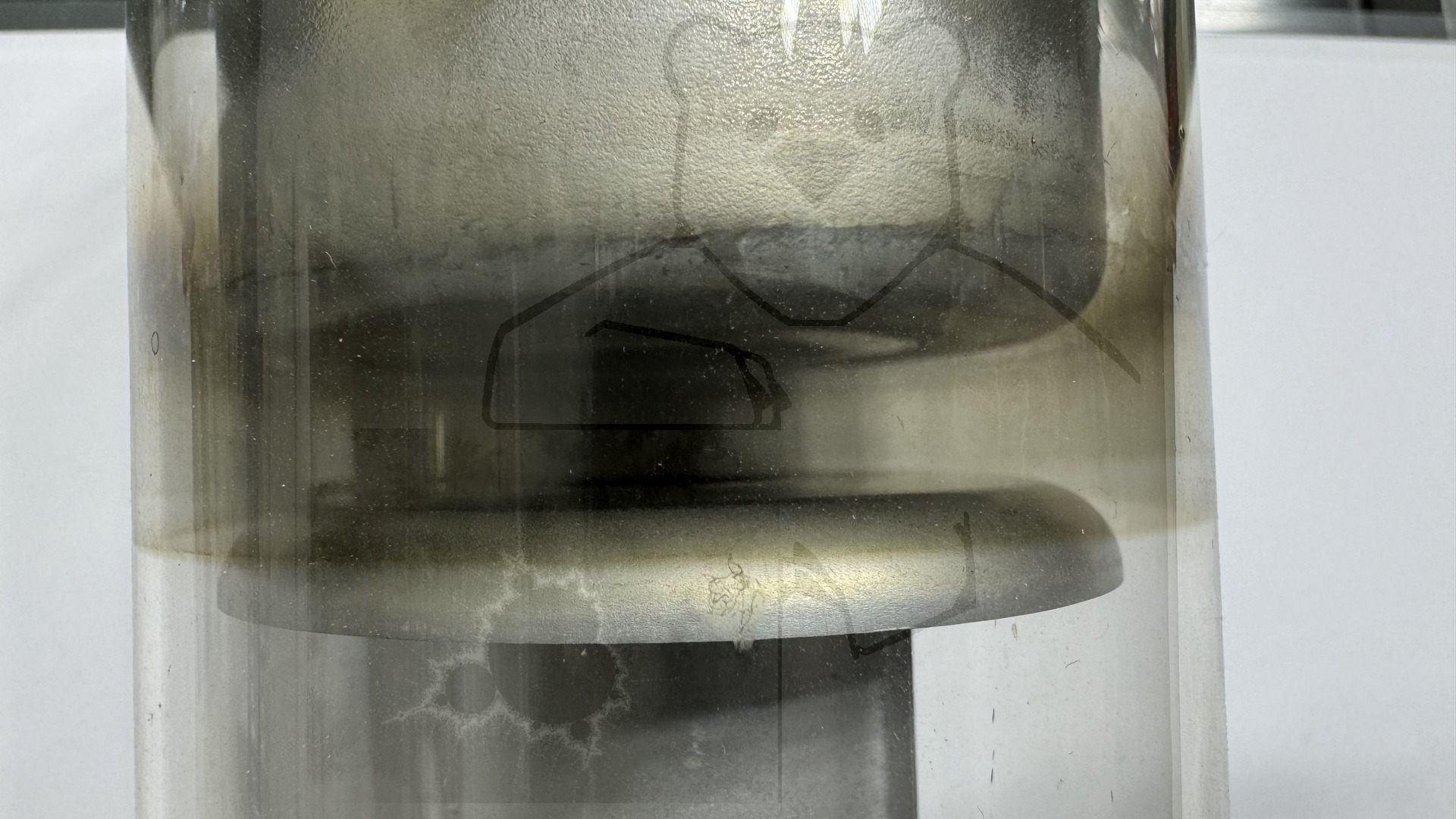

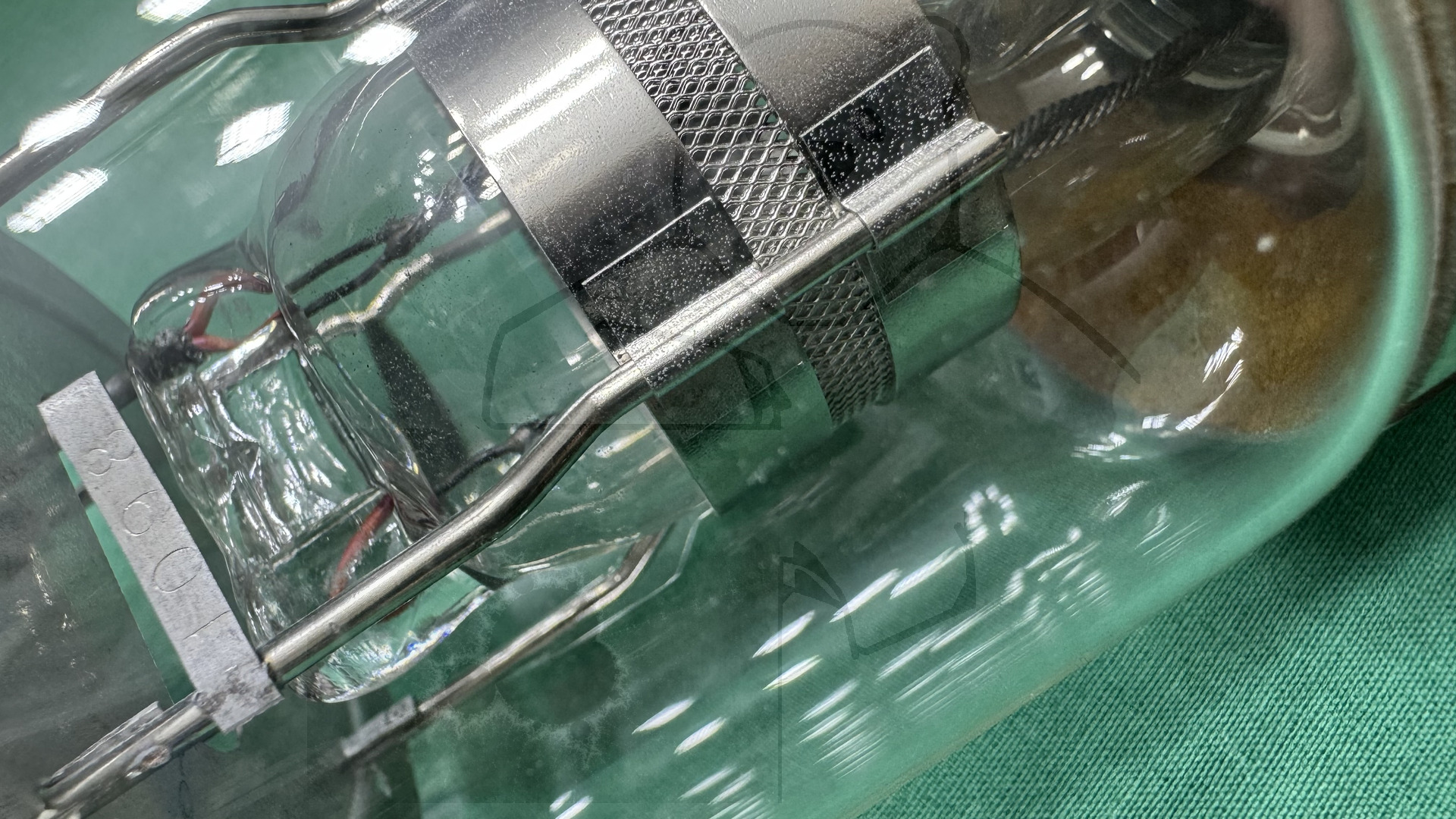

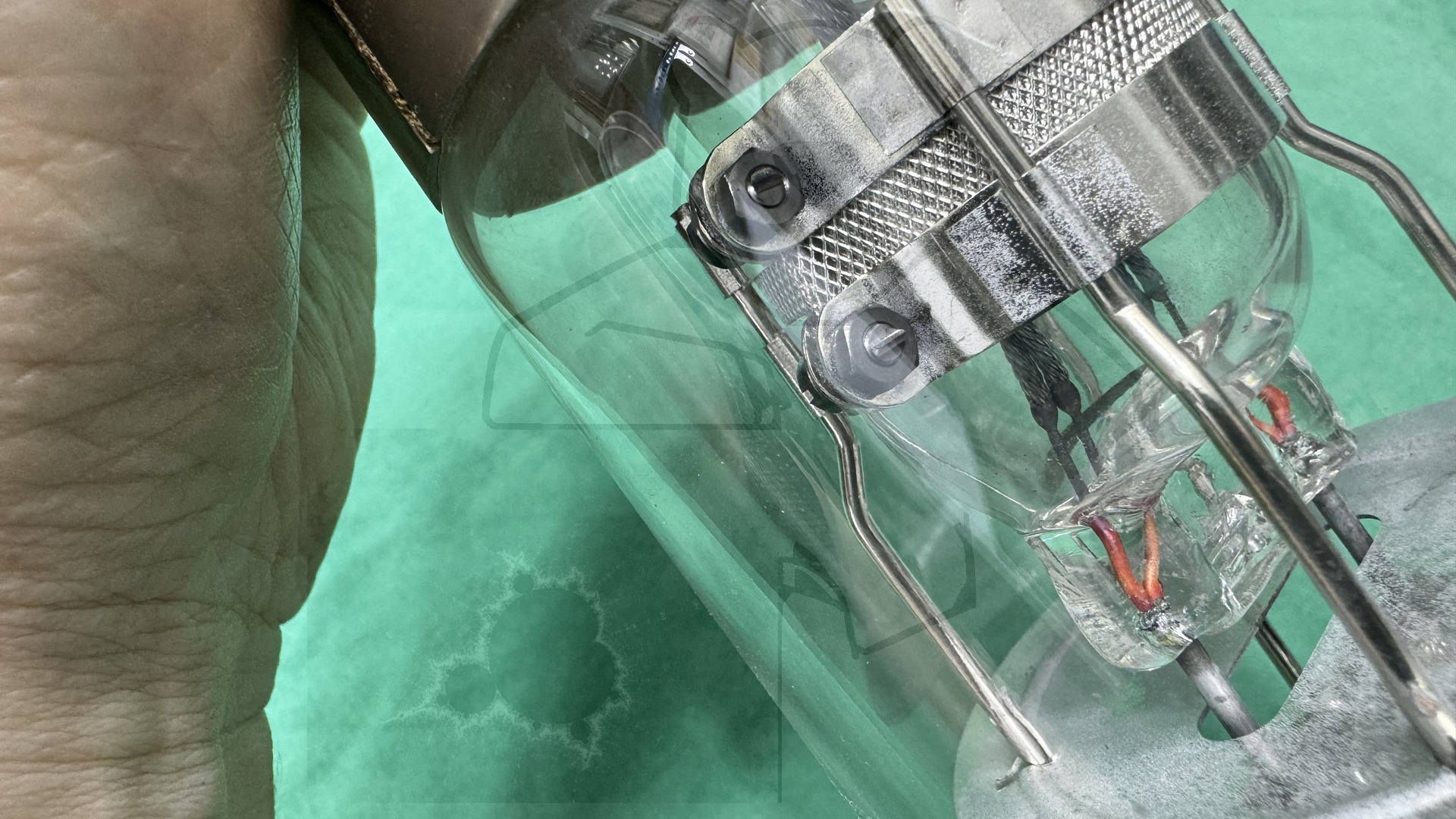

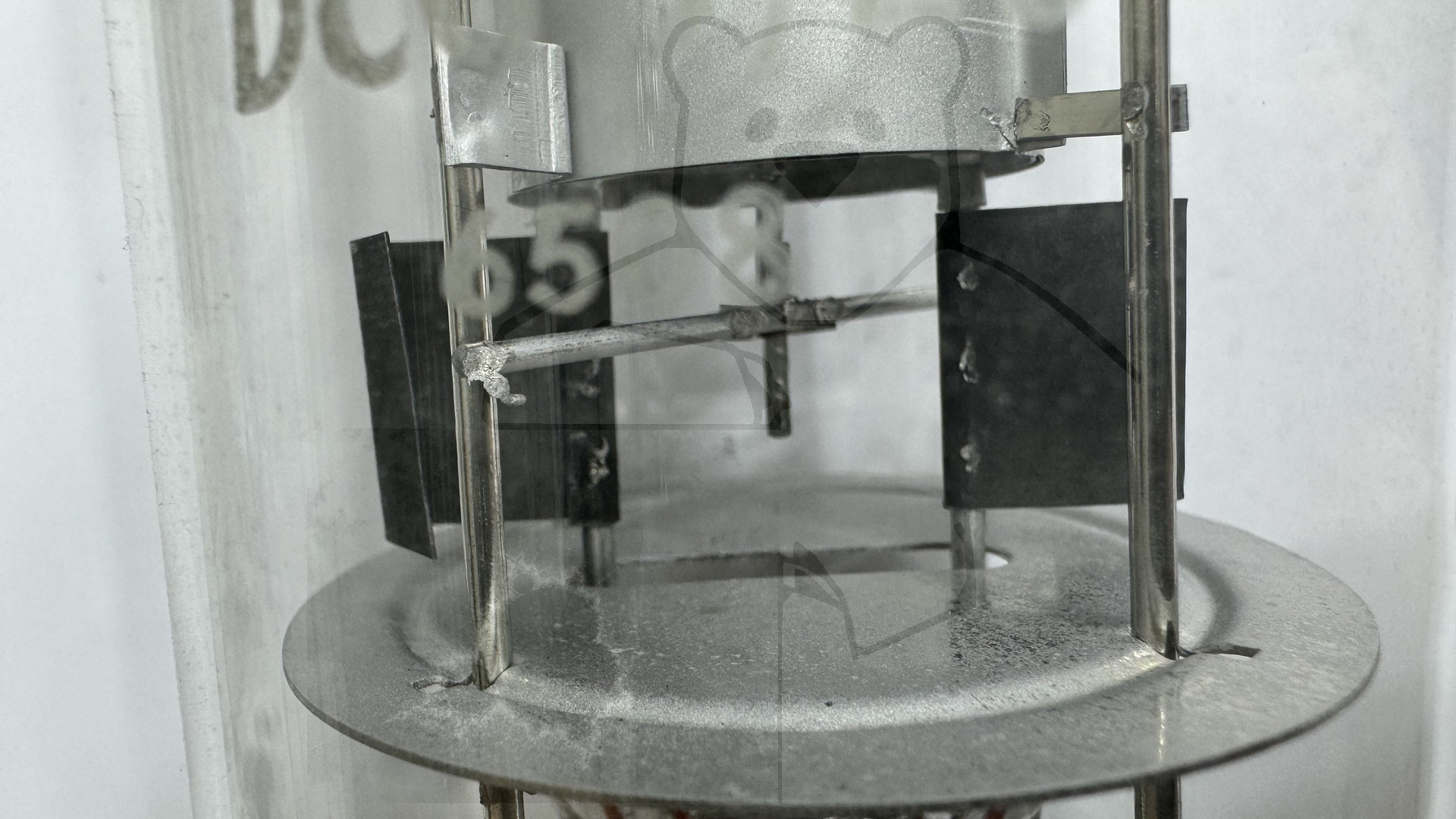

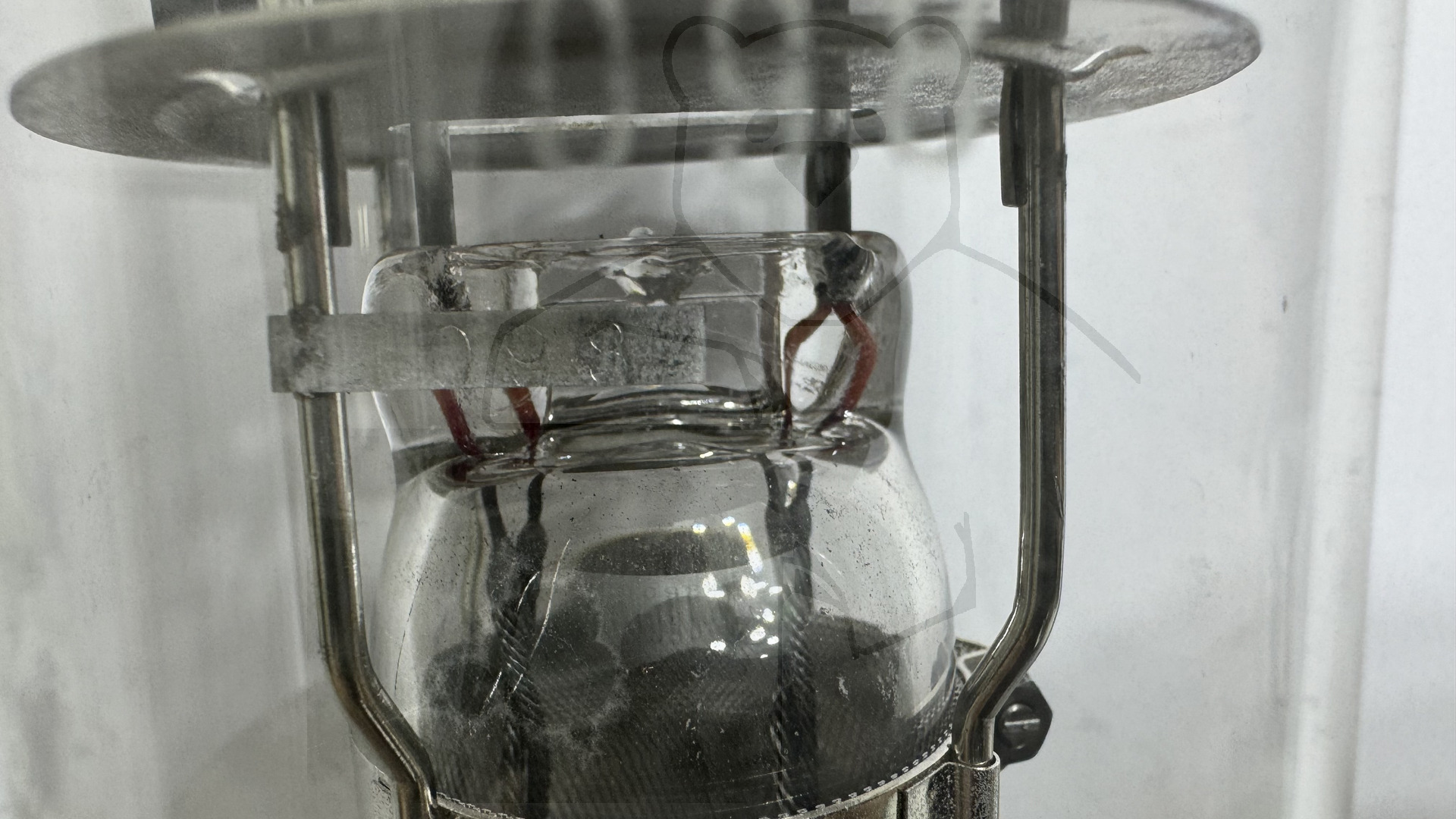

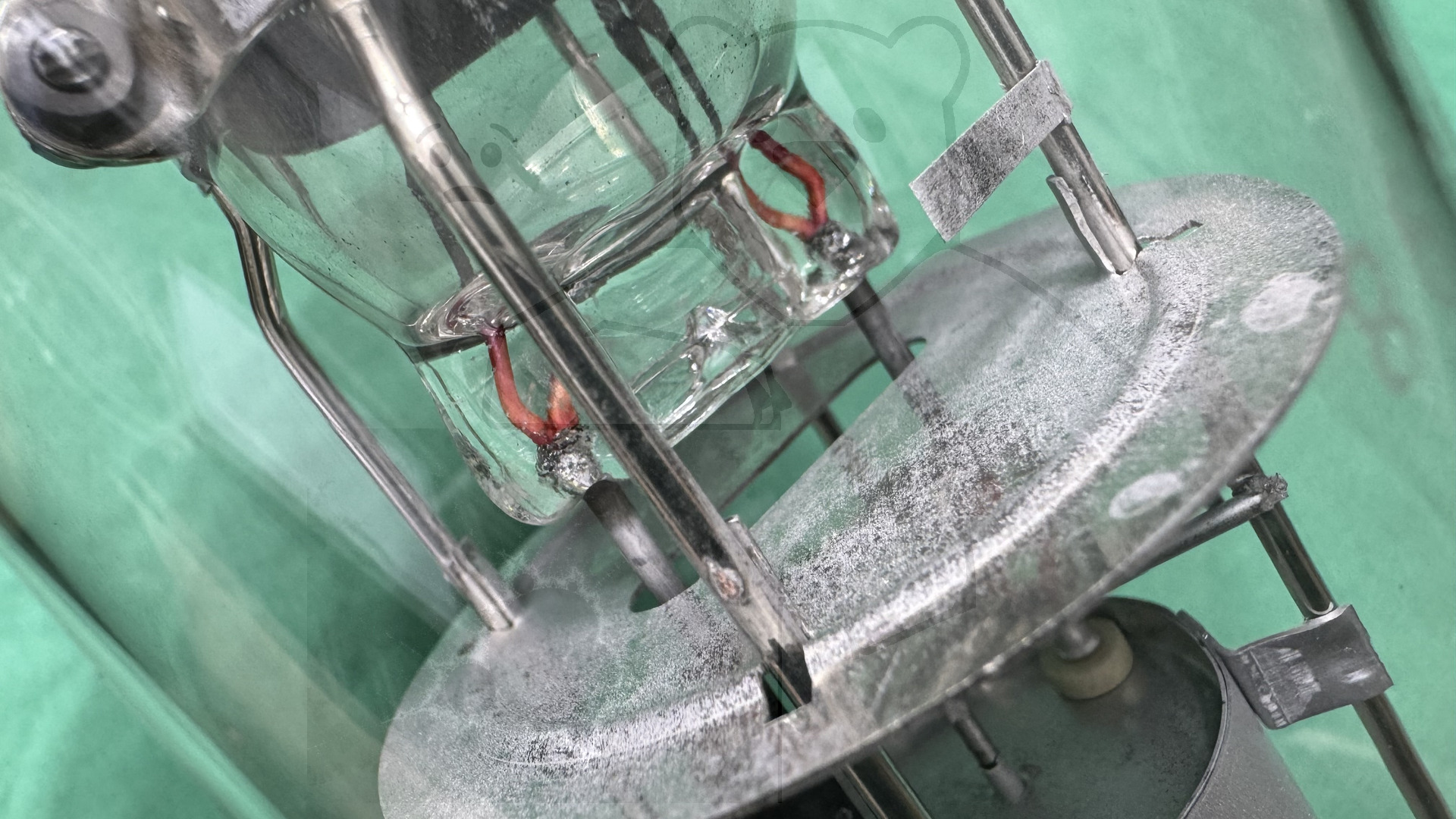

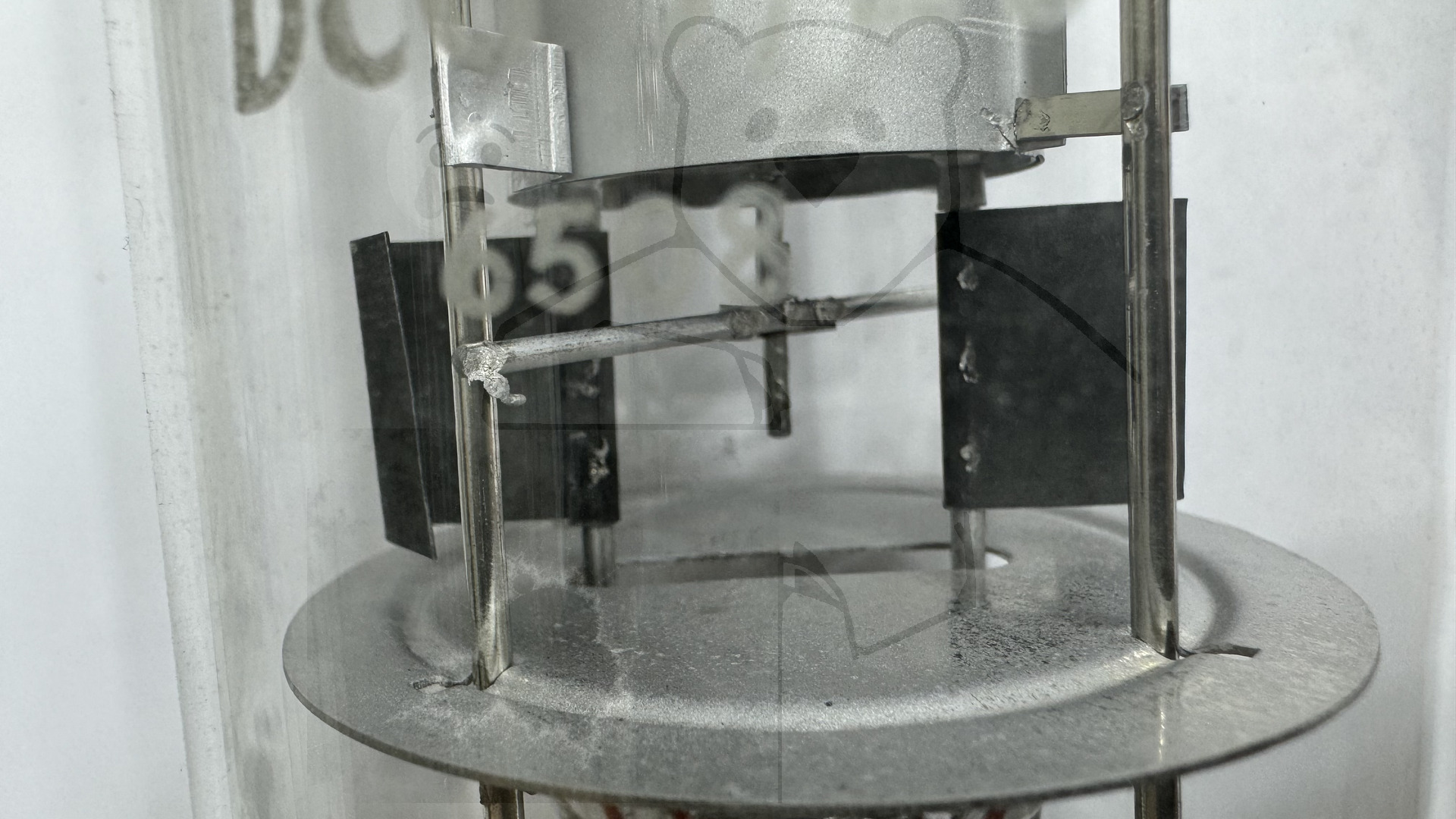

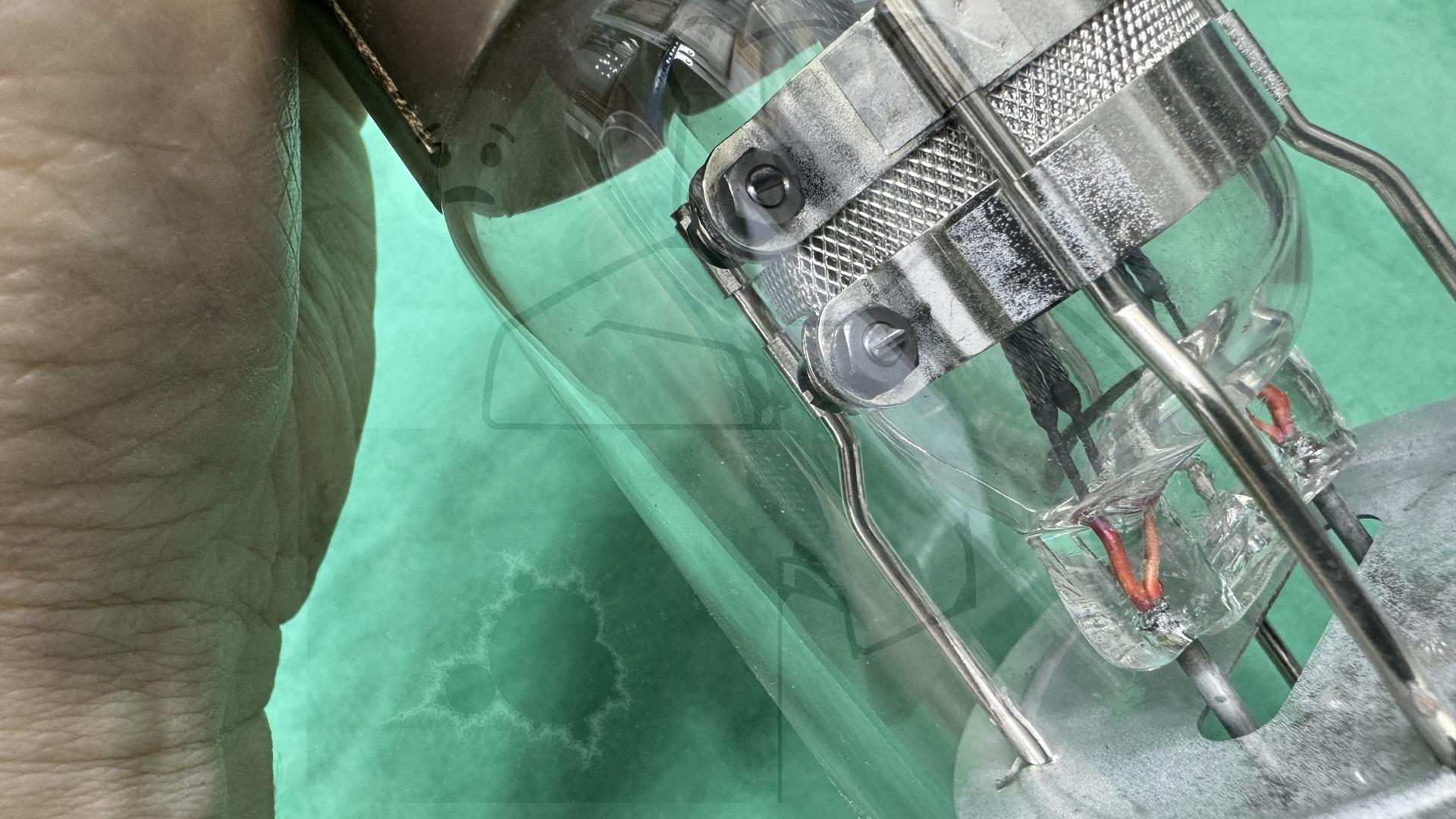

Daten und Bilder der Röhre: DCG9/20

🔎 Beschreibung der Röhre: DCG9/20

Name	DCG9/20
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	12,5
Art der Heizung	Direkt

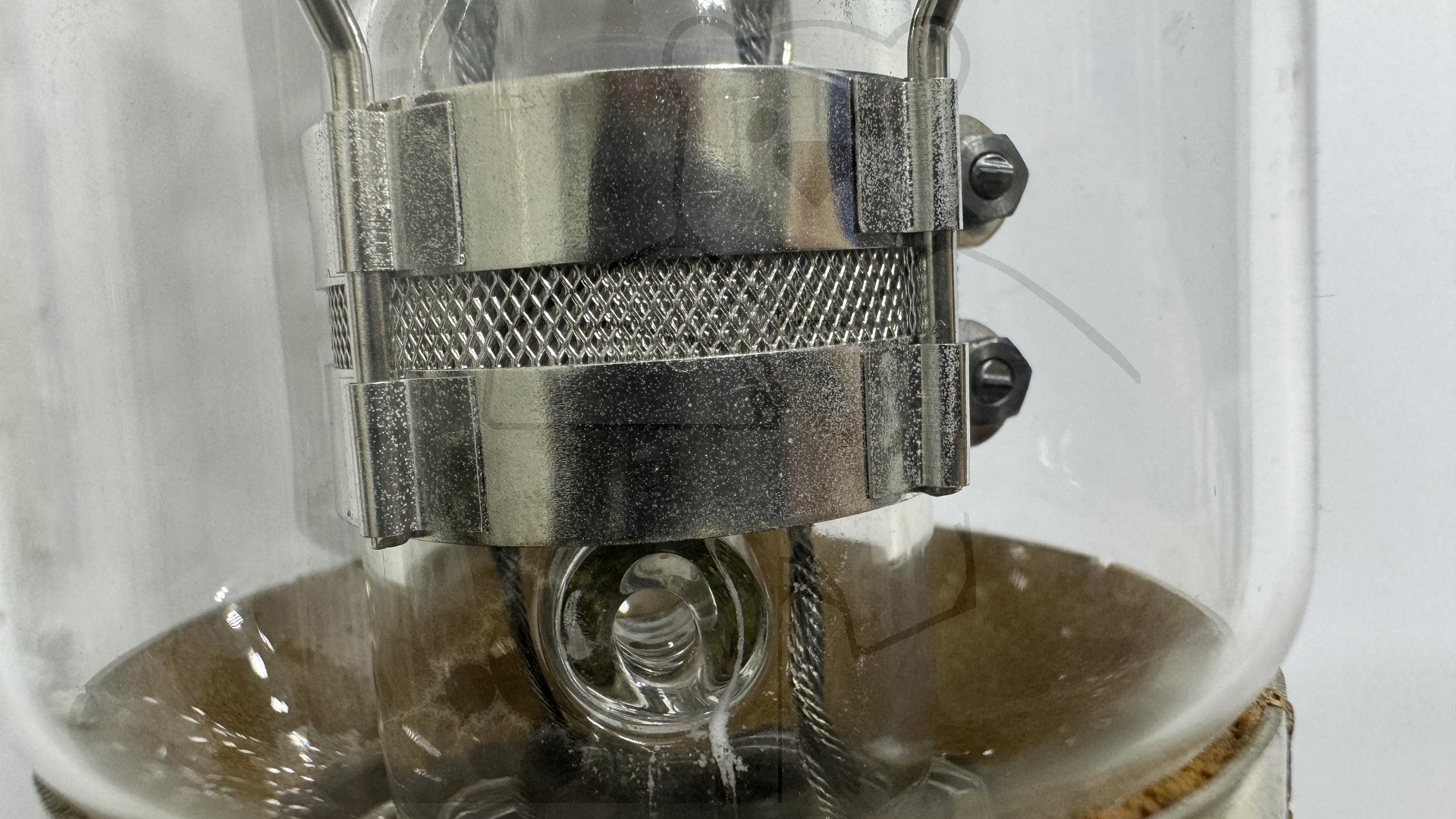

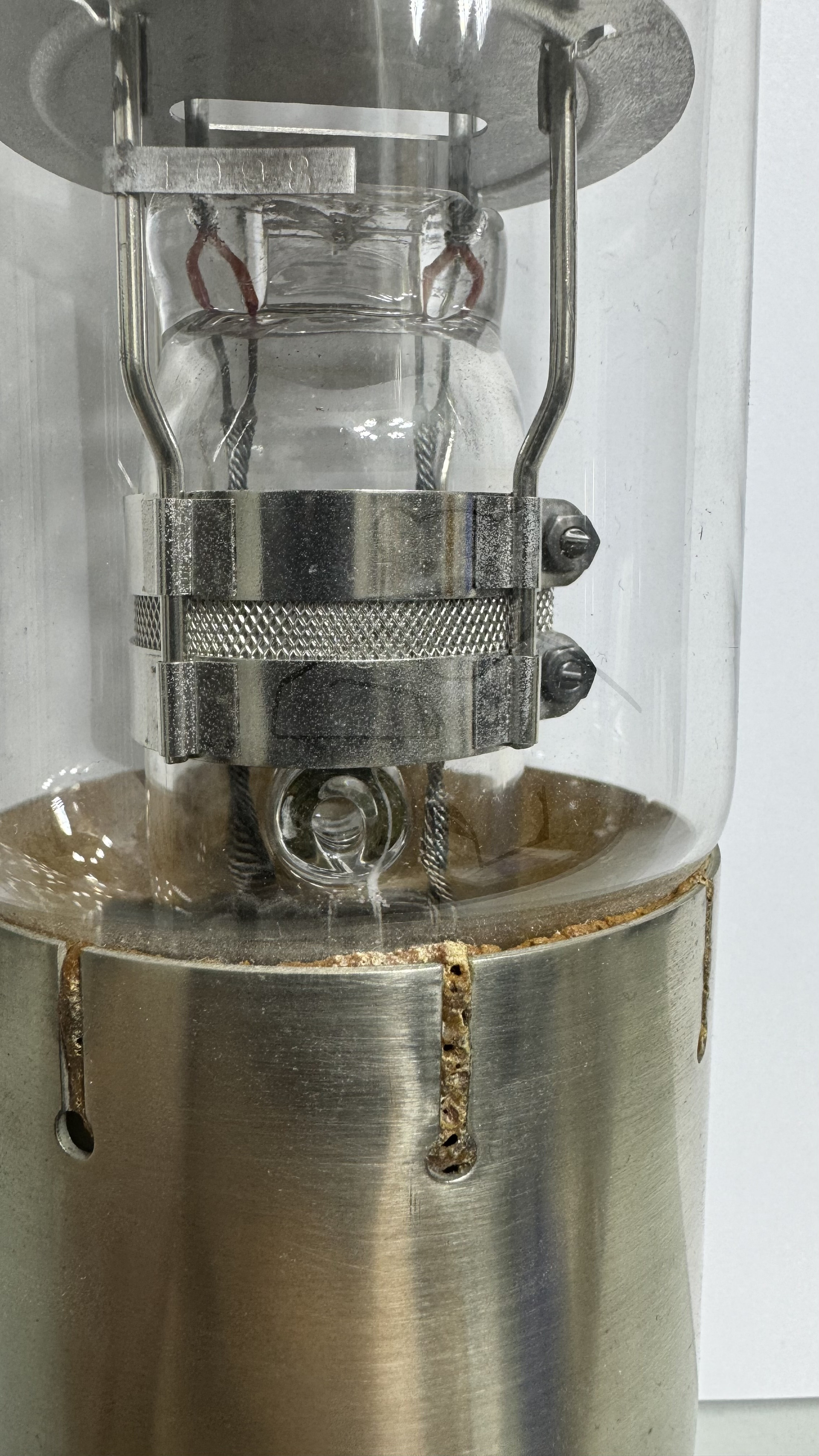

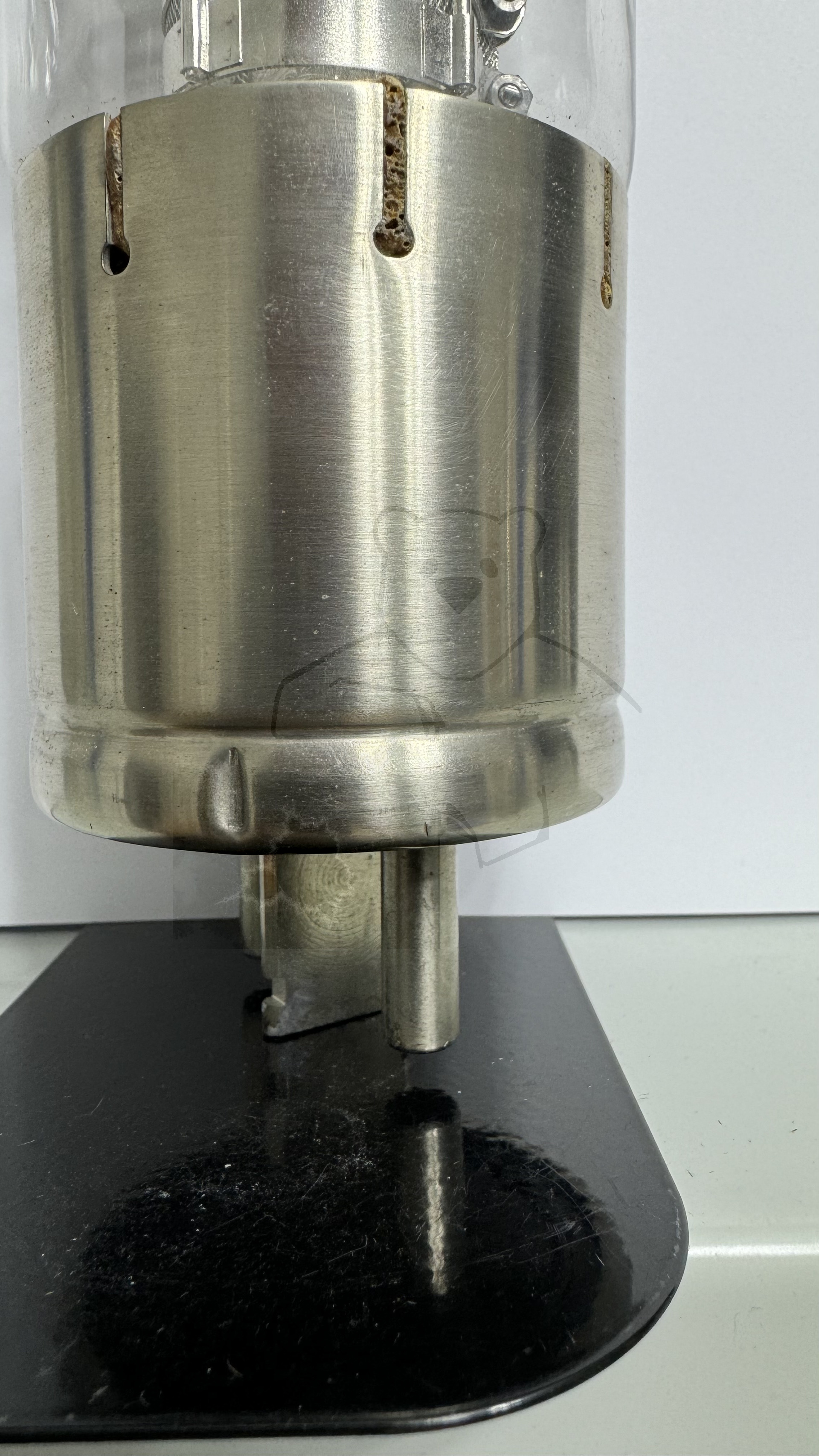

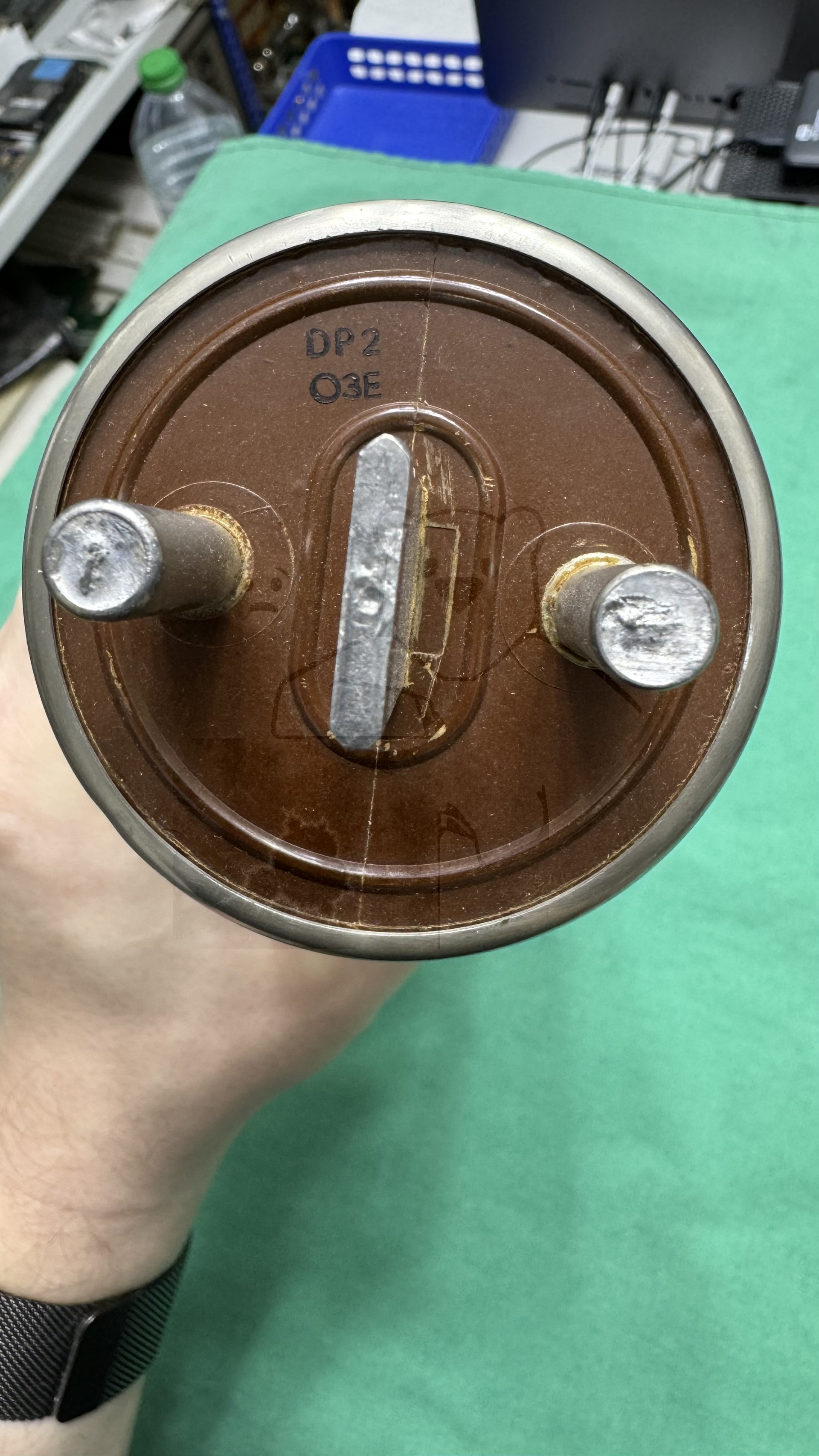

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	08.06.2018 09:54:46

🔎 Beschreibung der Systeme für die Röhre: DCG9/20

	System 1
Kathode	f
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

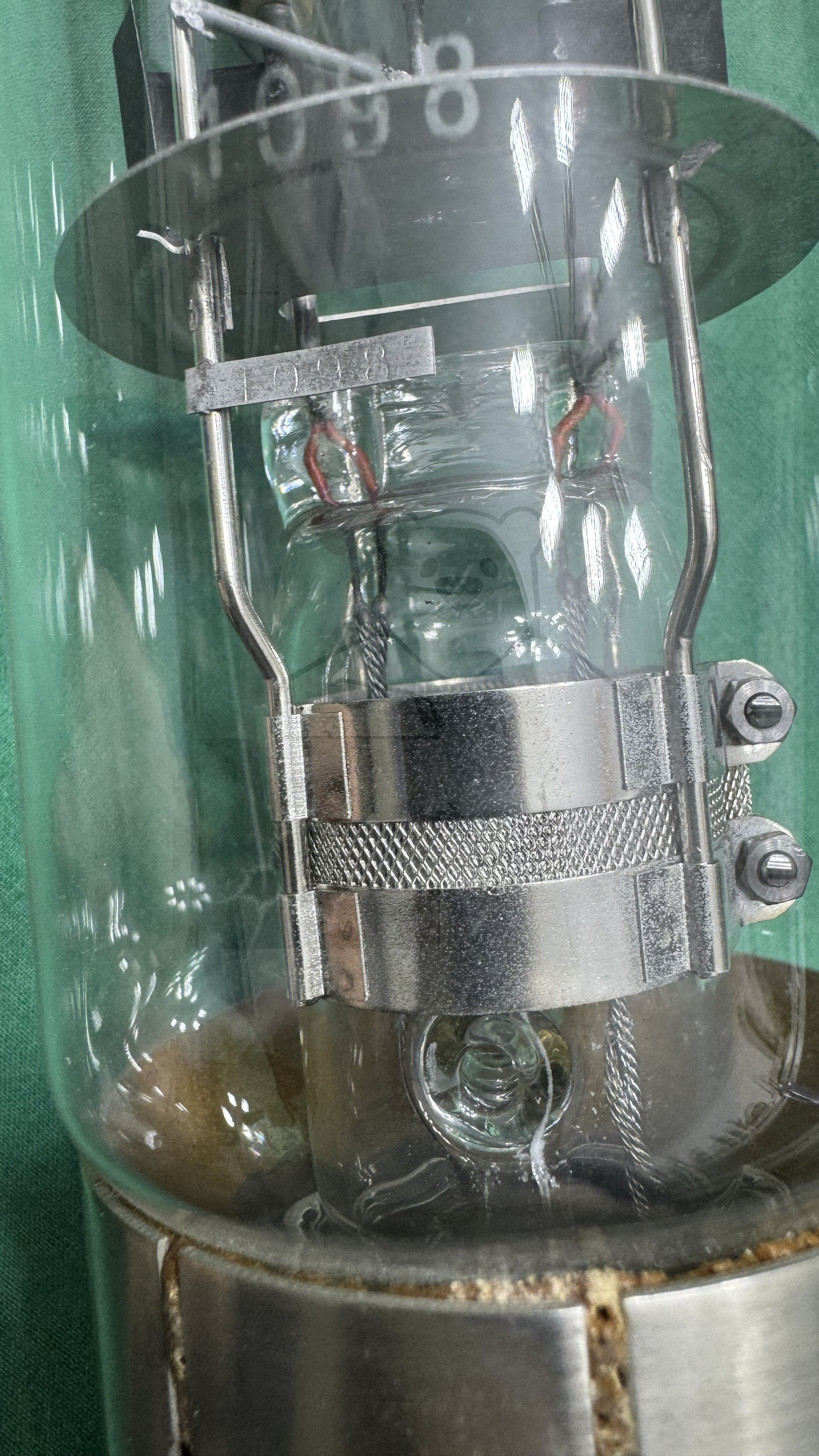

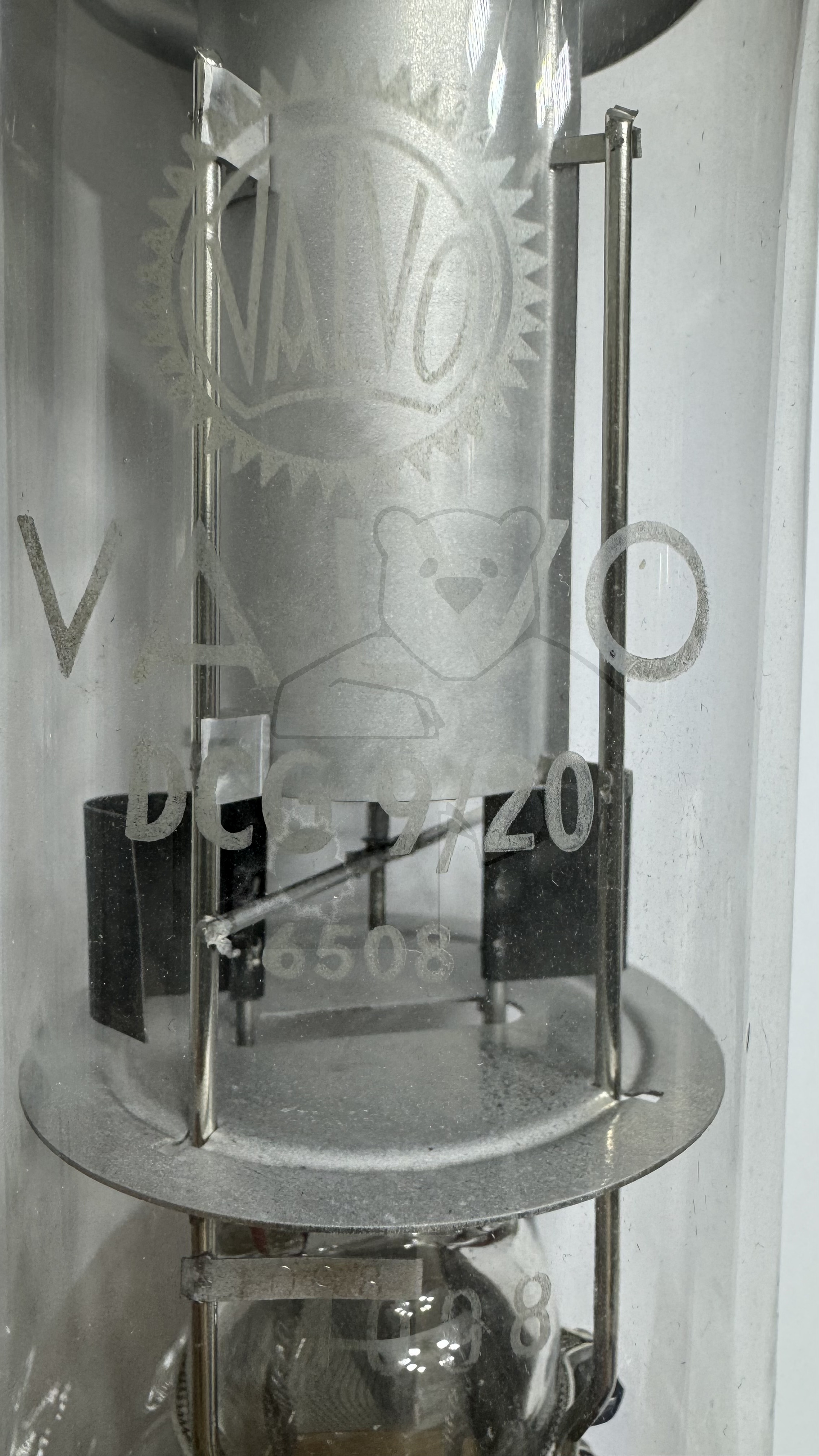

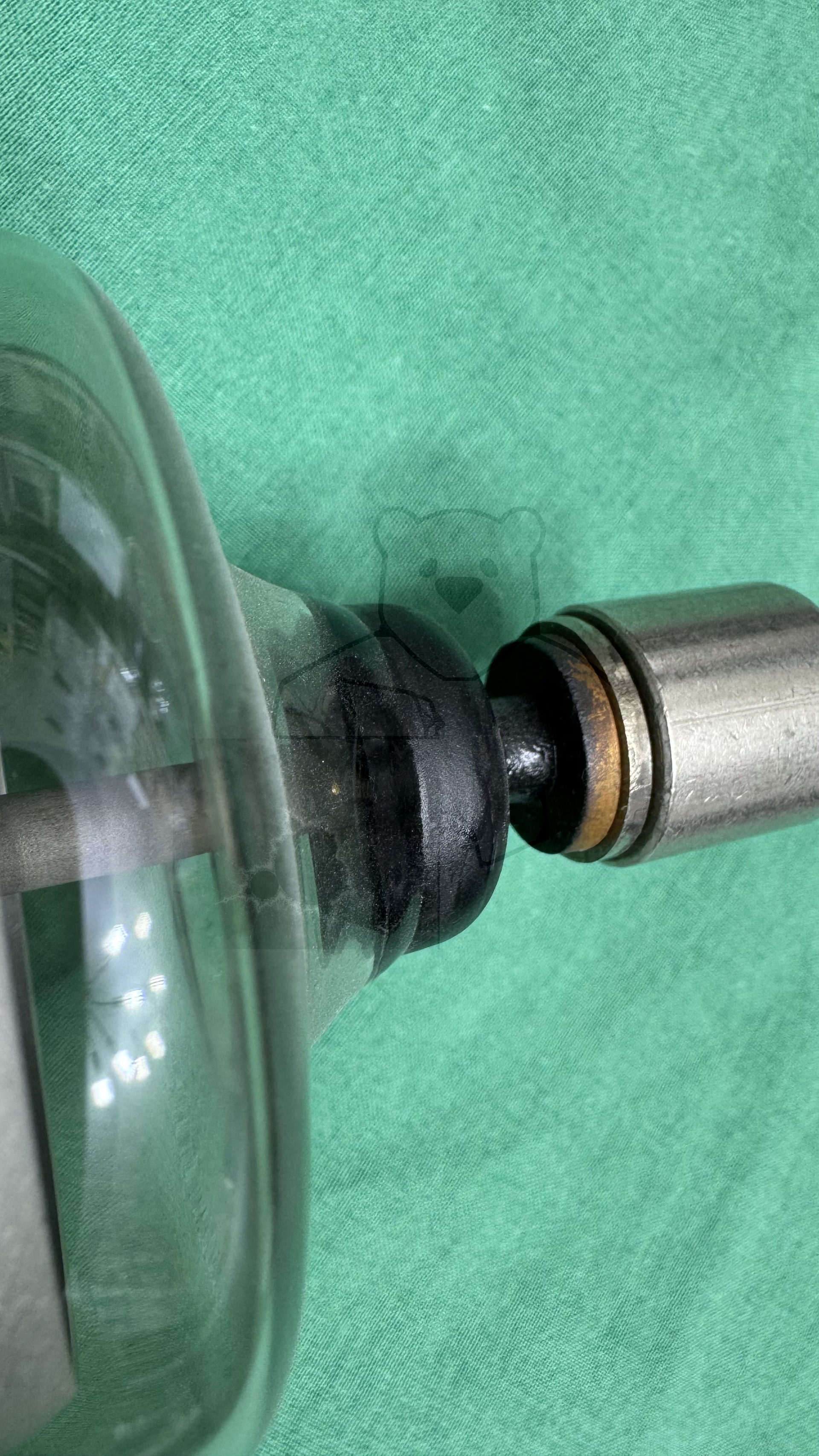

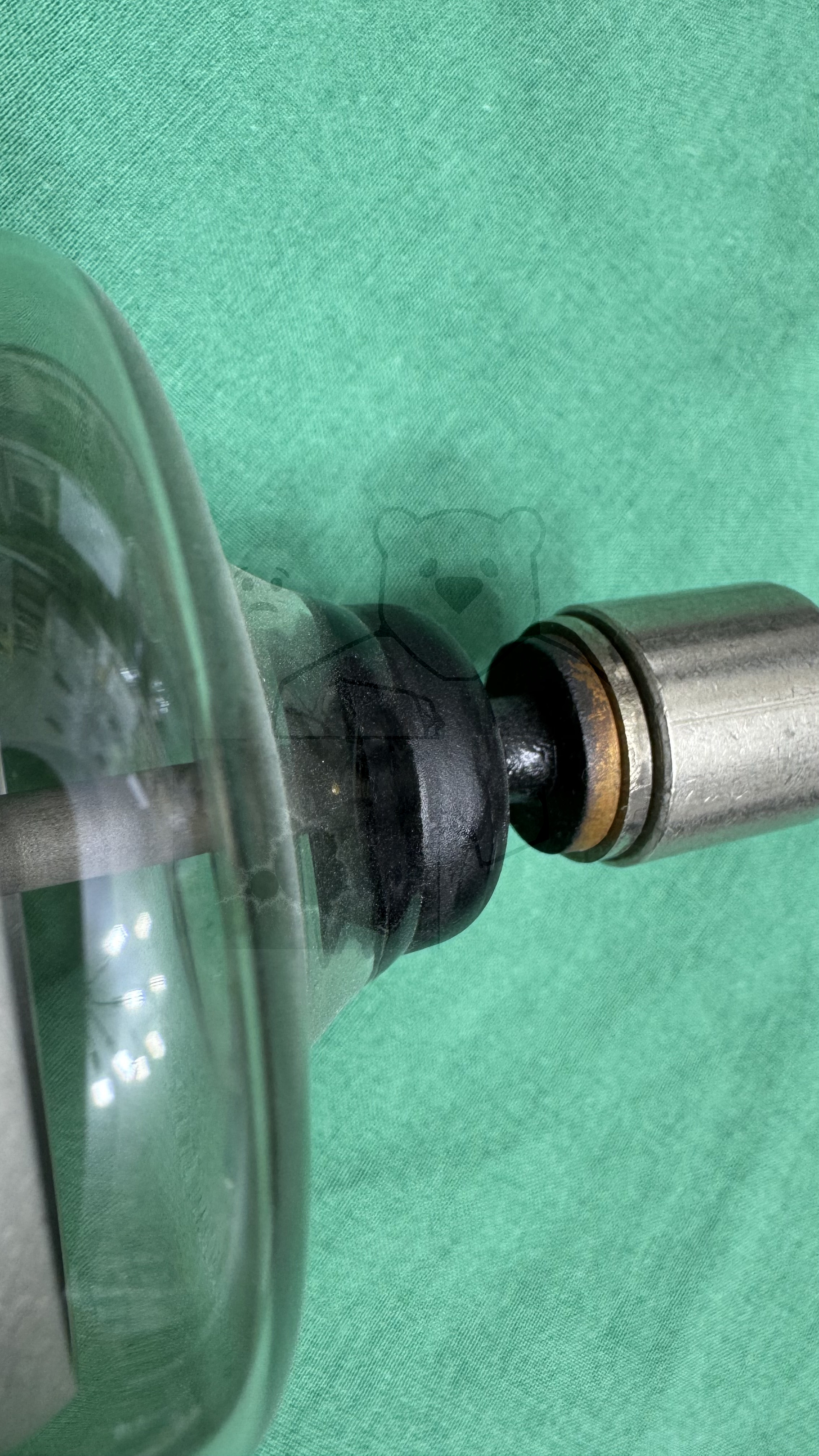

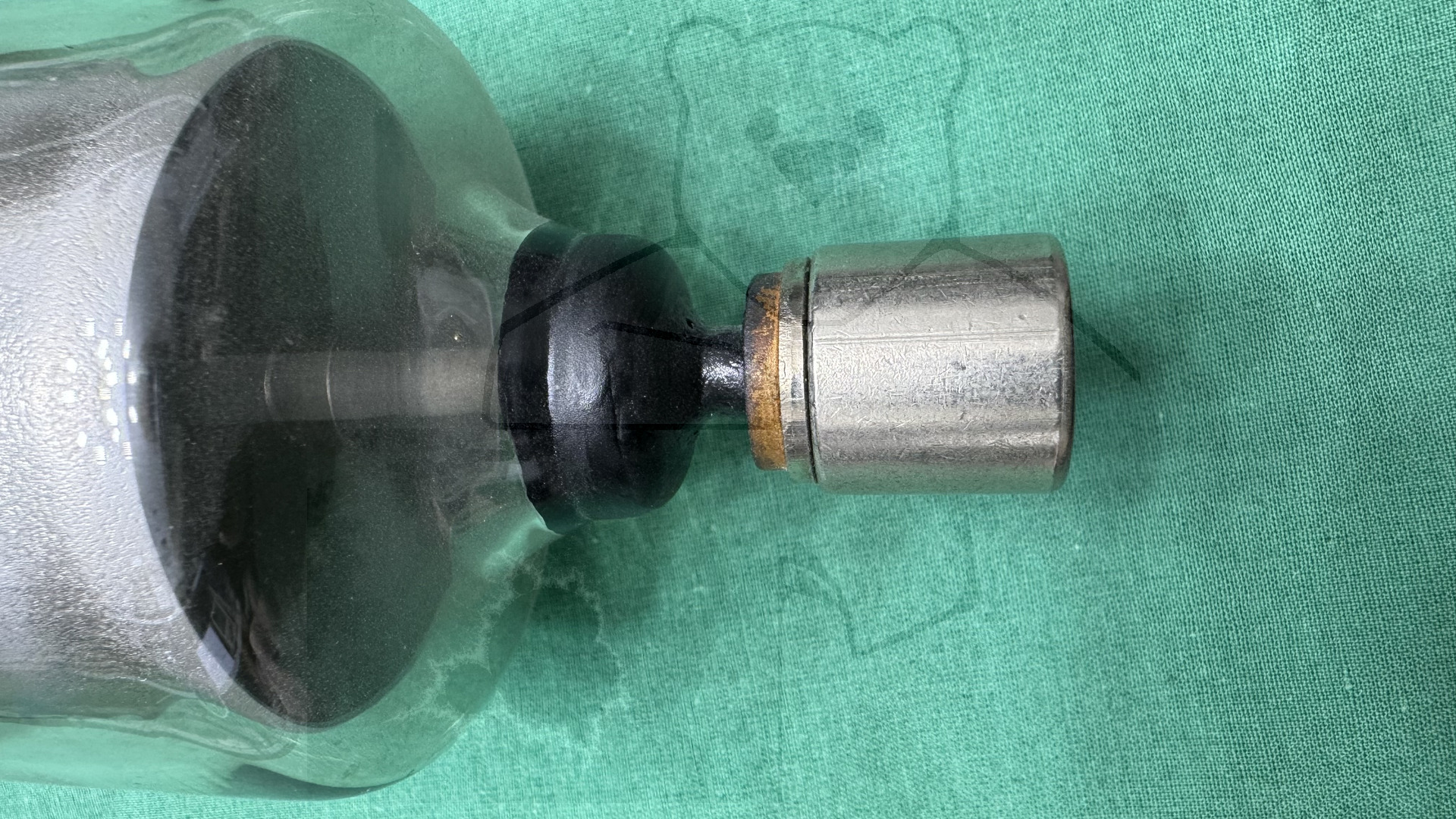

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

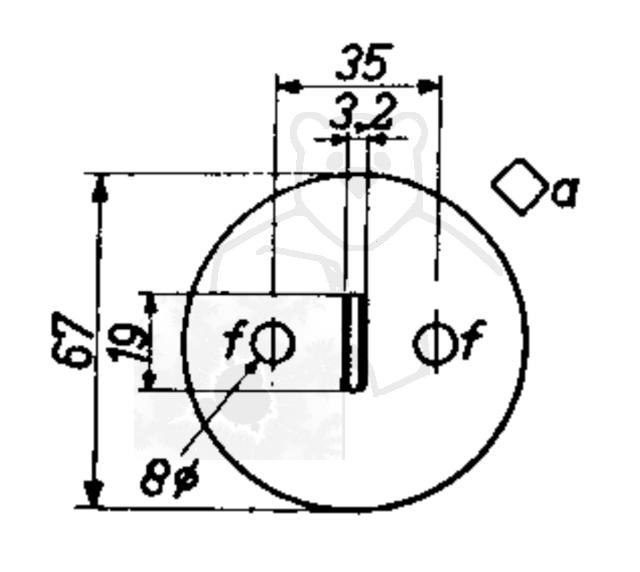

🔎 Sockelschaltung der DCG9/20

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DCG9/20
Datenblatt DCG9-20 Philips Version 1 [www.tubedata.info].pdf (322 kB)
Datenblatt DCG9-20 Philips Version 2 [www.tubedata.info].pdf (1832 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
