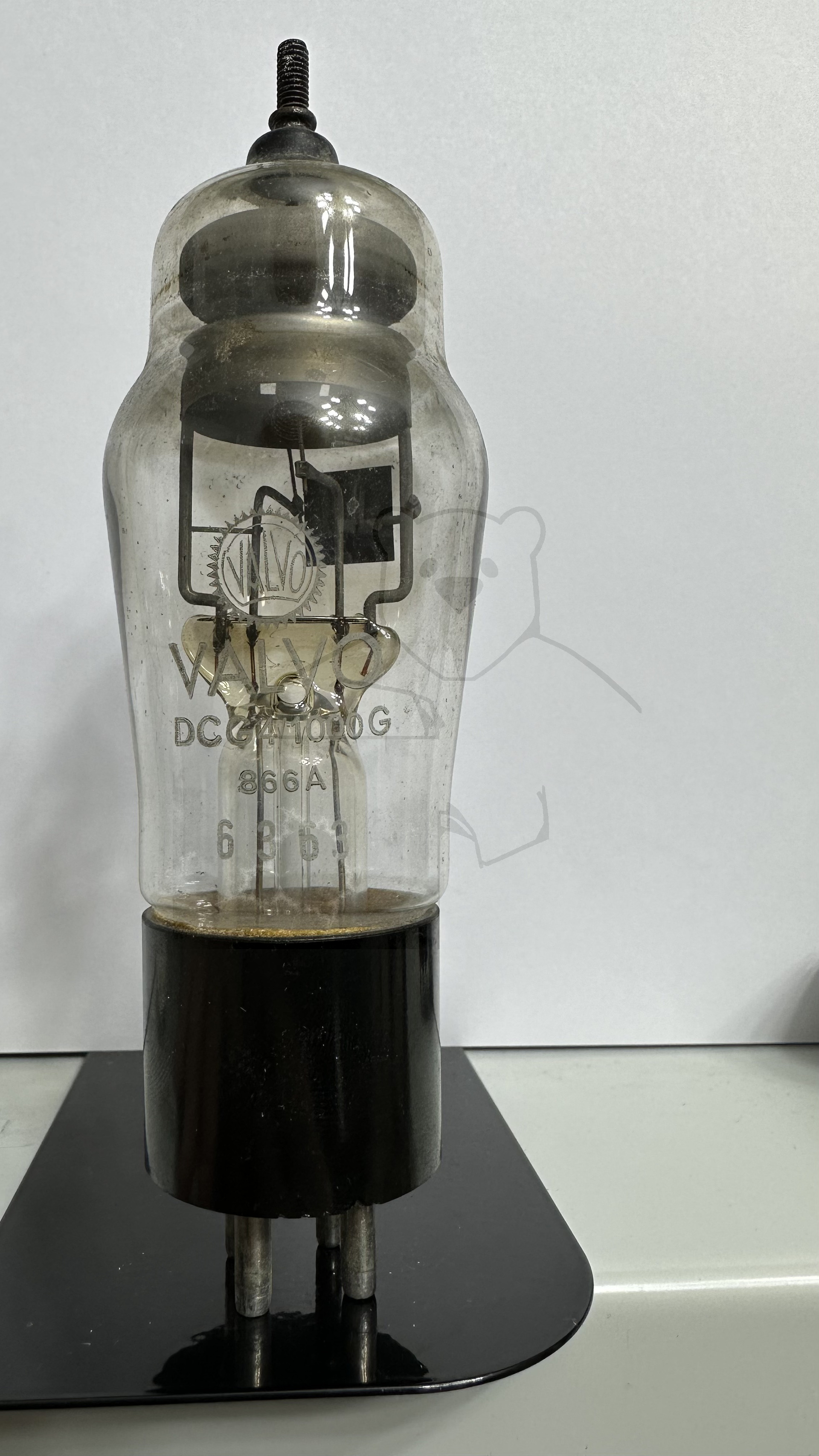

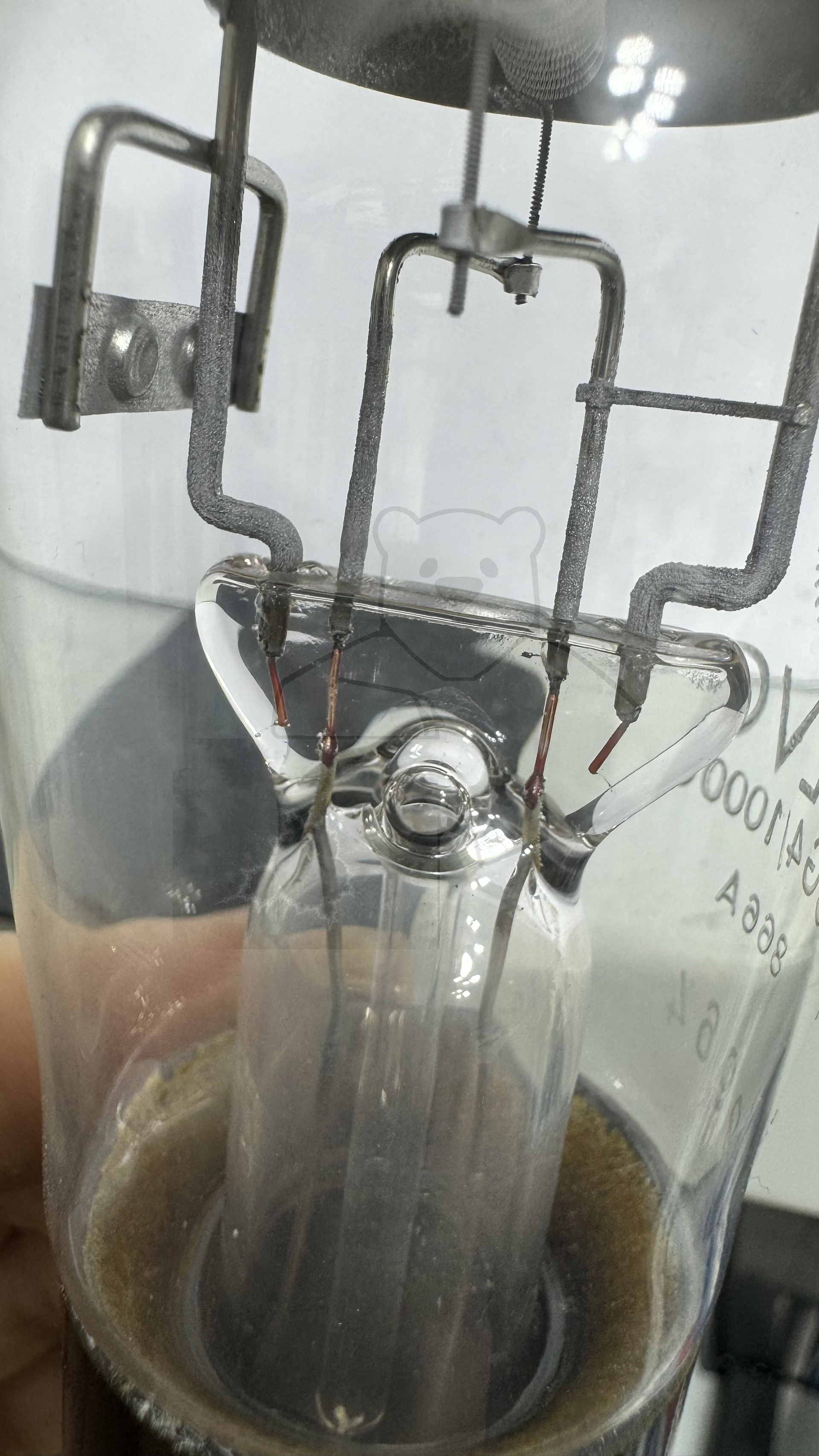

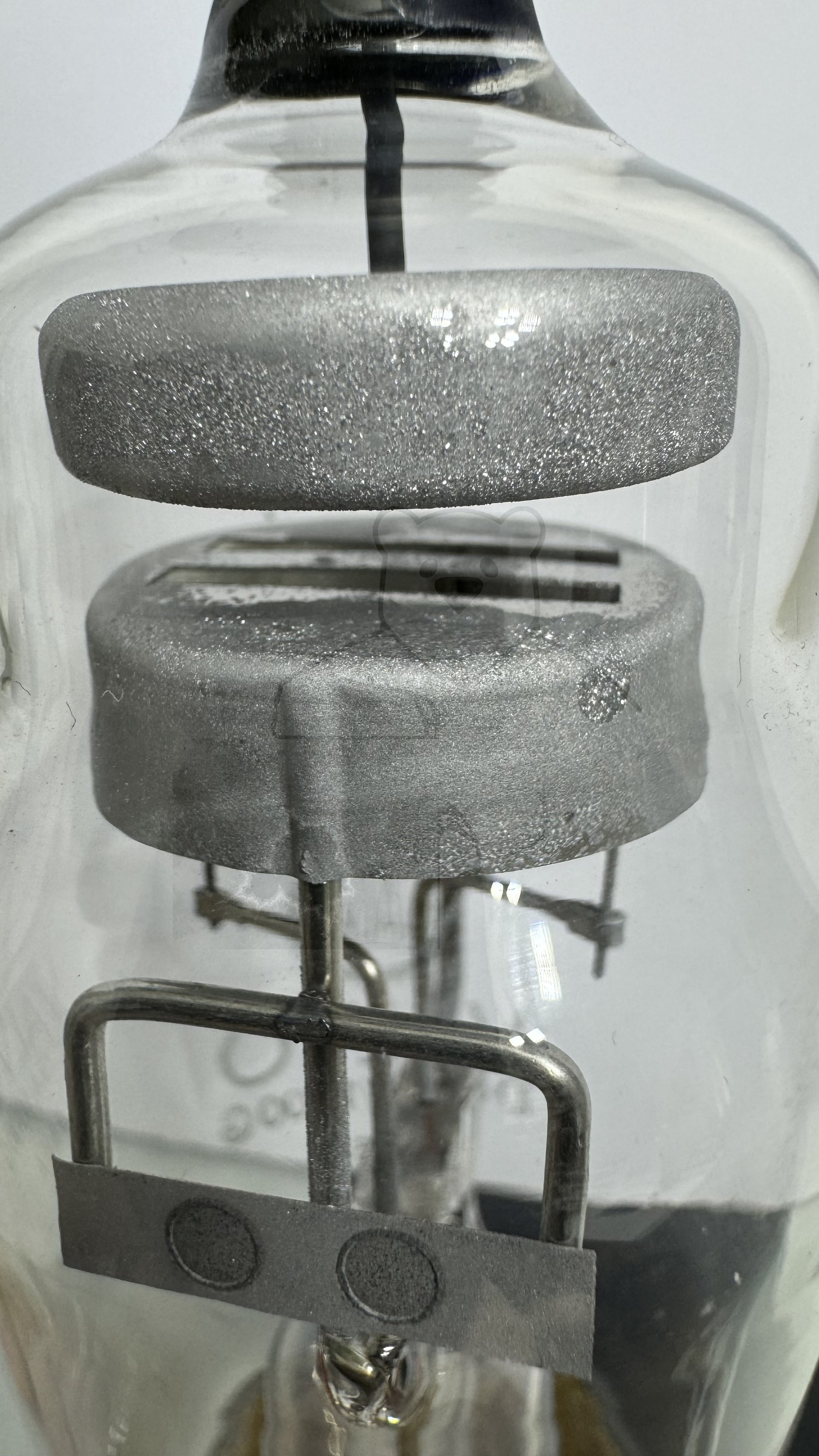

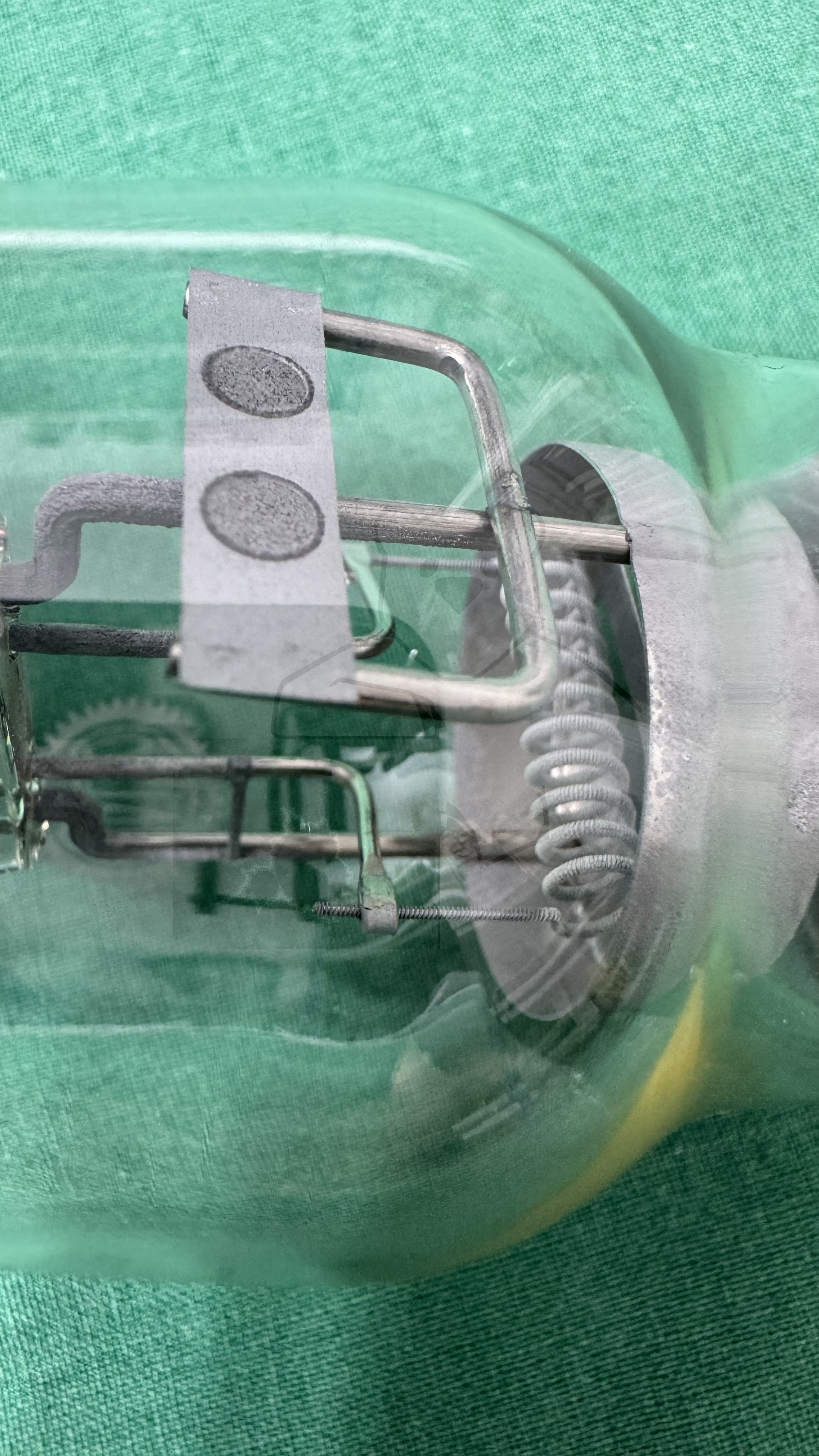

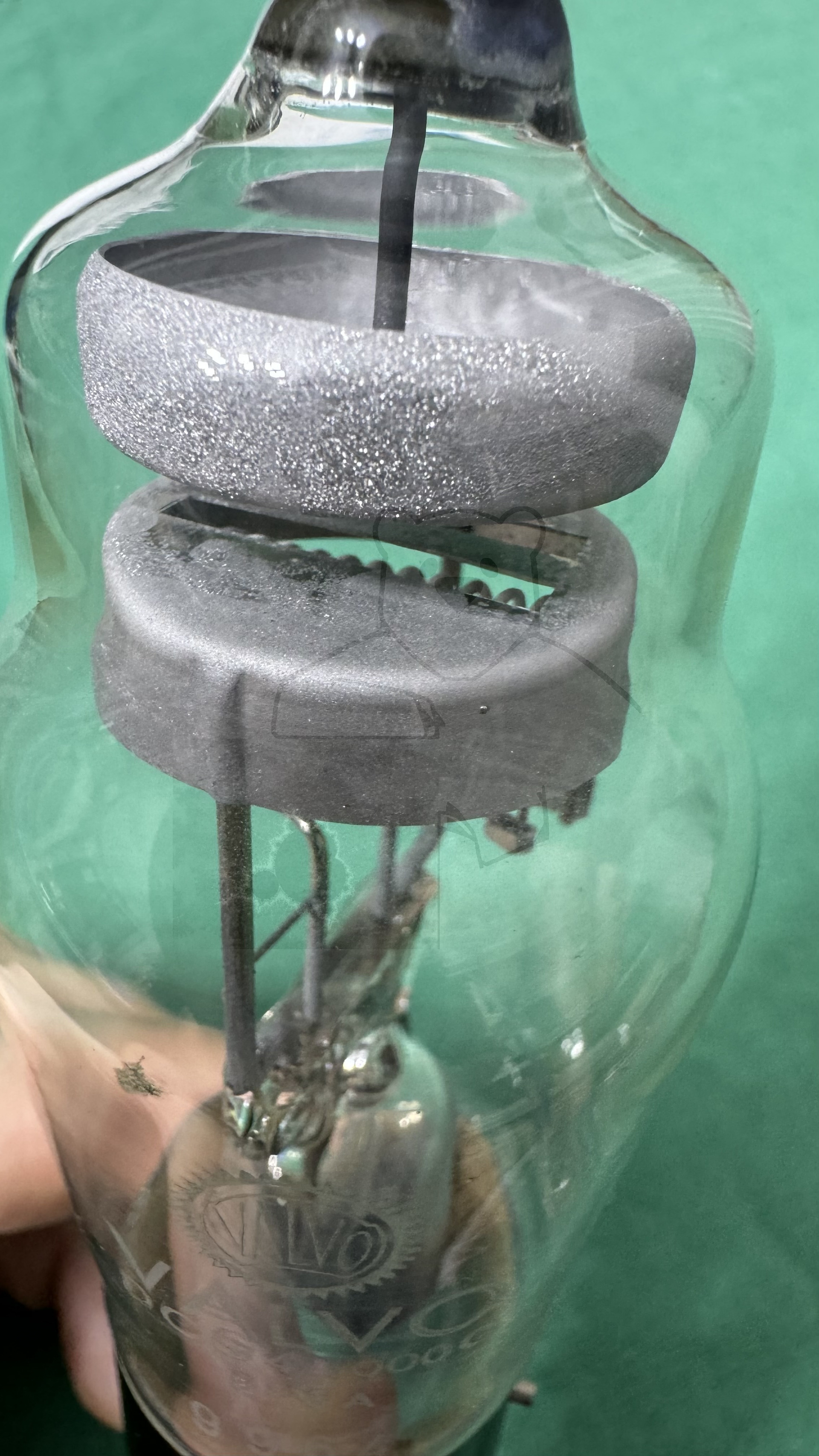

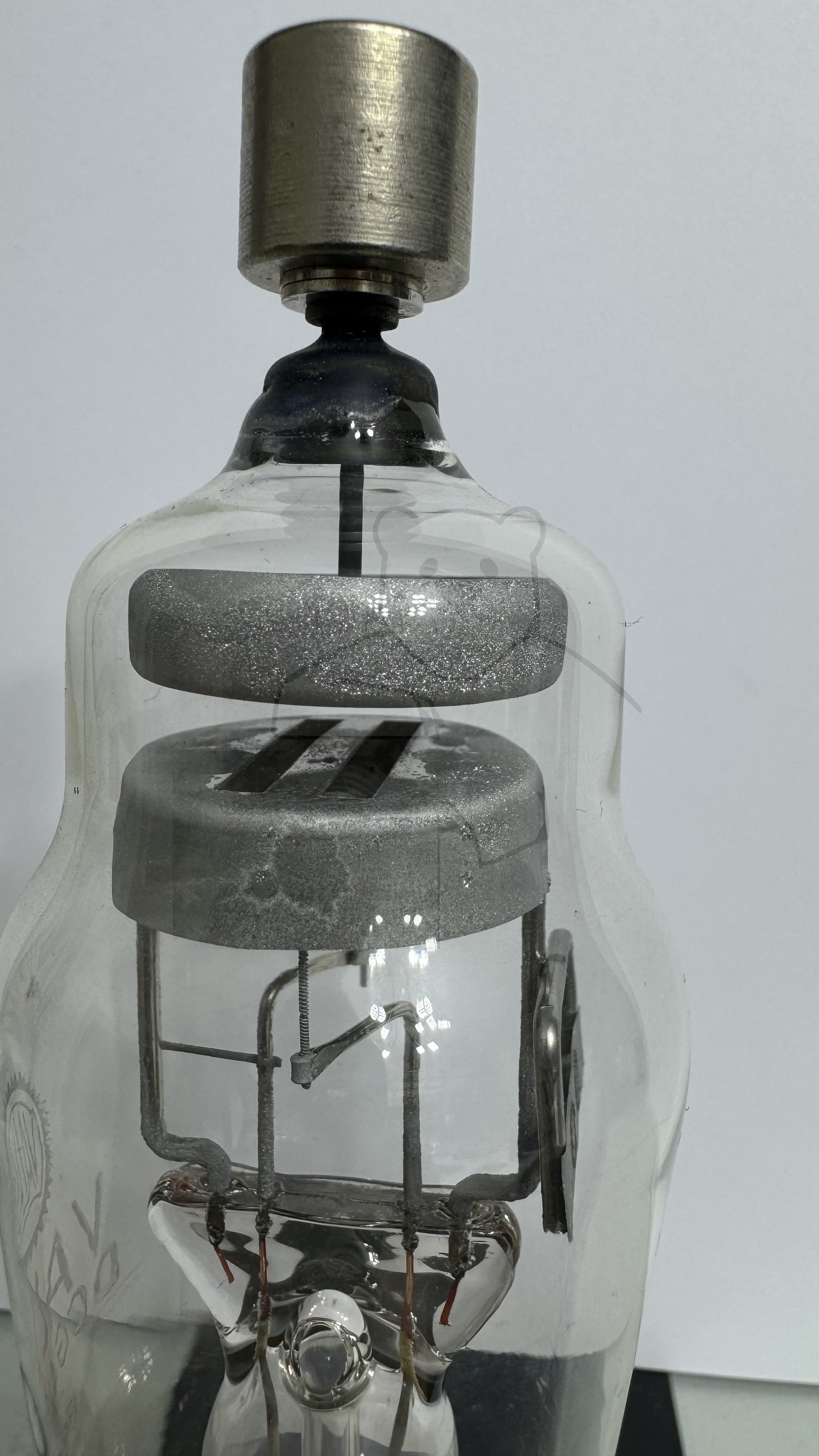

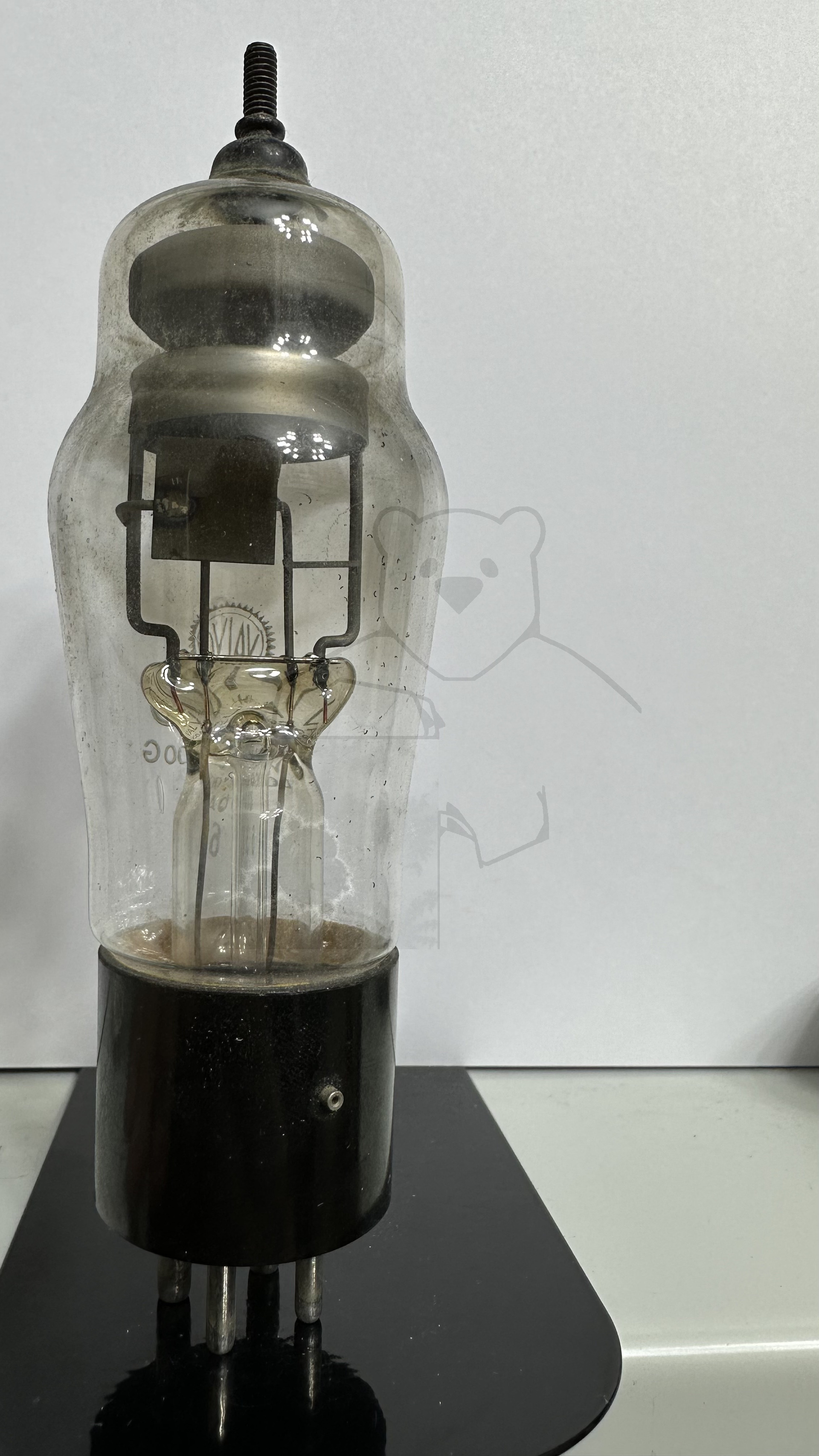

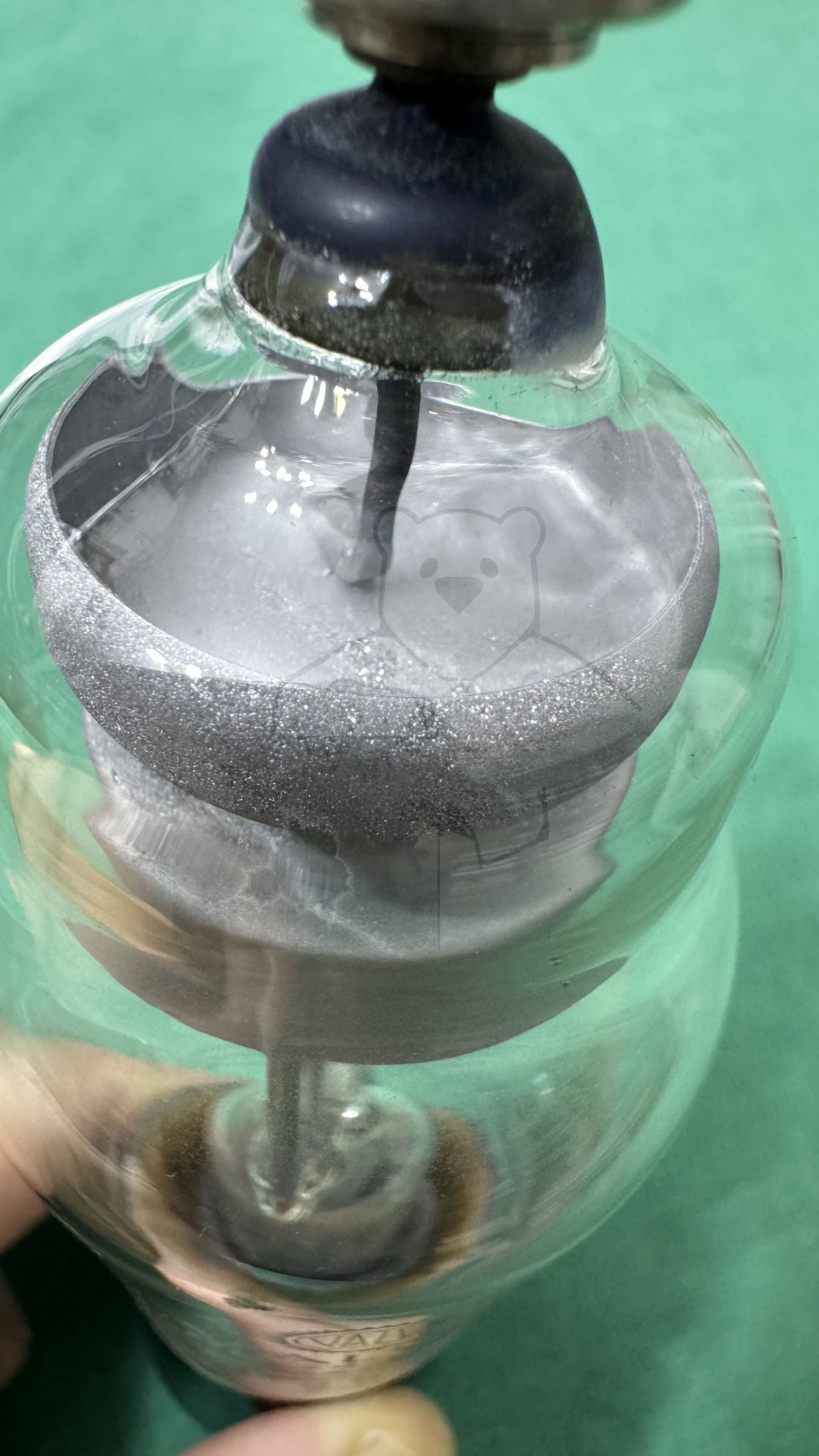

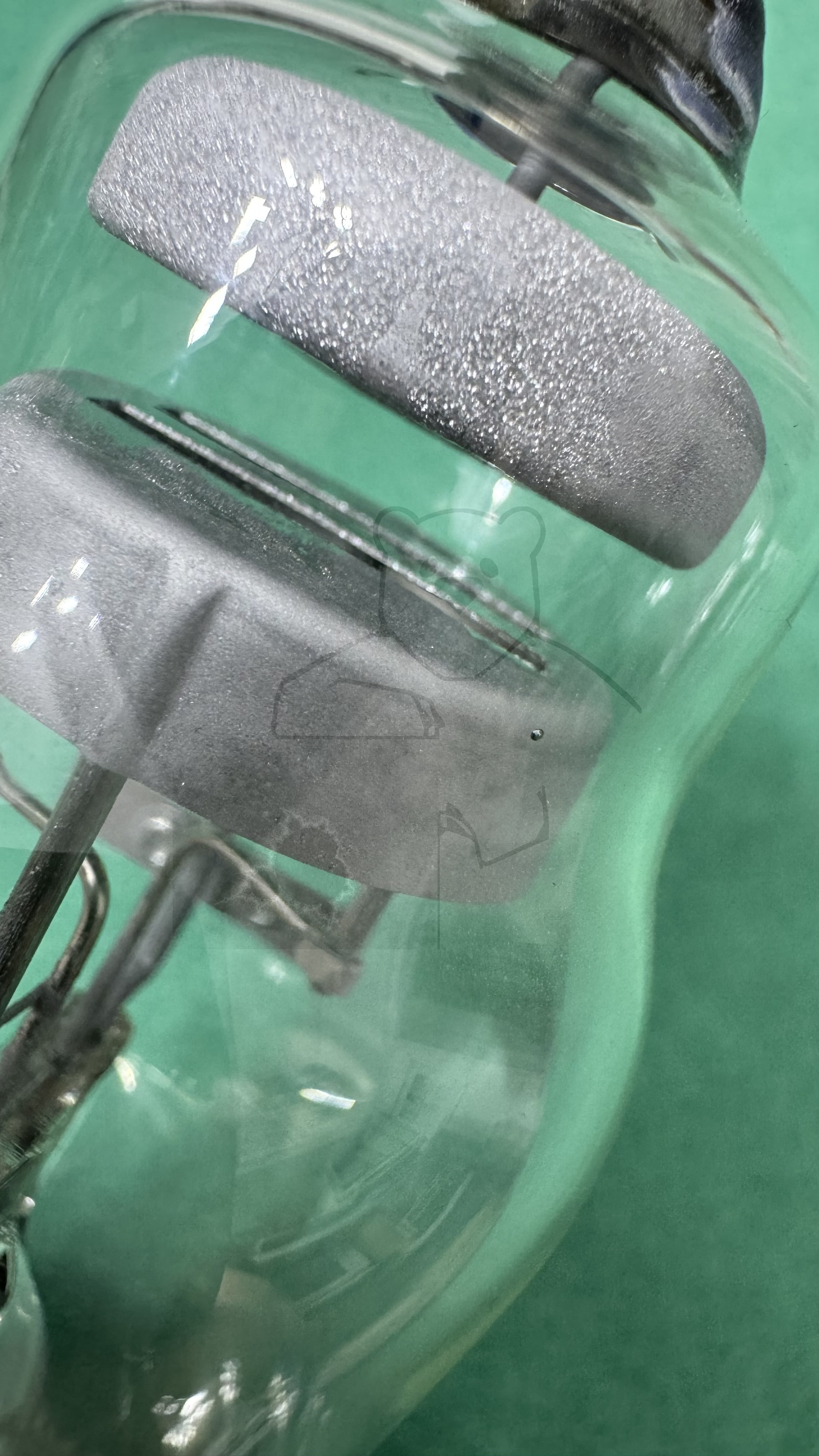

Daten und Bilder der Röhre: DCG4/1000G

🔎 Beschreibung der Röhre: DCG4/1000G

Name	DCG4/1000G
Vergleichsname	866A → DQ2
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	4,8
Art der Heizung	Direkt

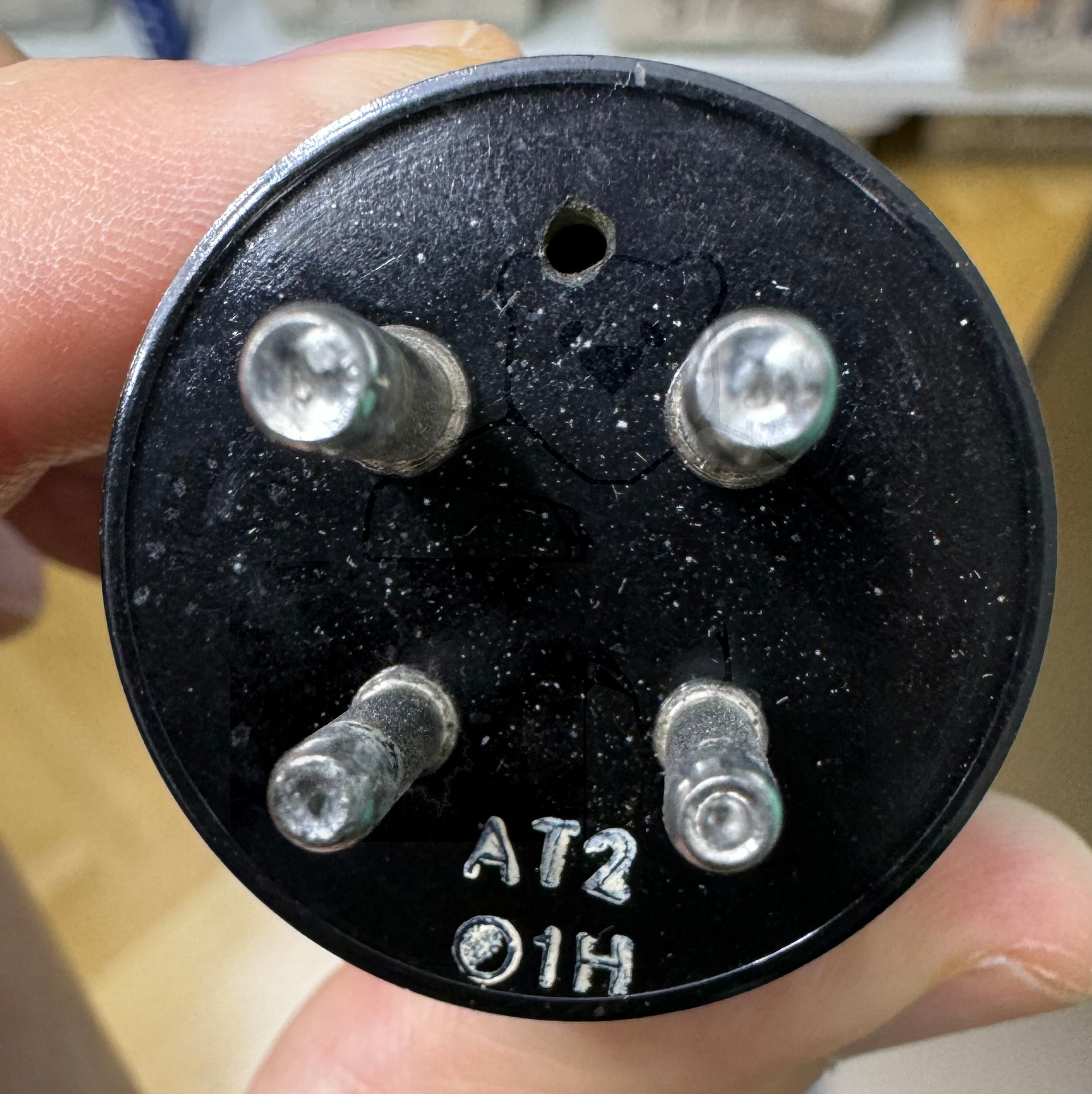

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. Bayonet → Liste aller Röhren mit: USA, Small, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	08.06.2018 09:50:07

🔎 Beschreibung der Systeme für die Röhre: DCG4/1000G

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

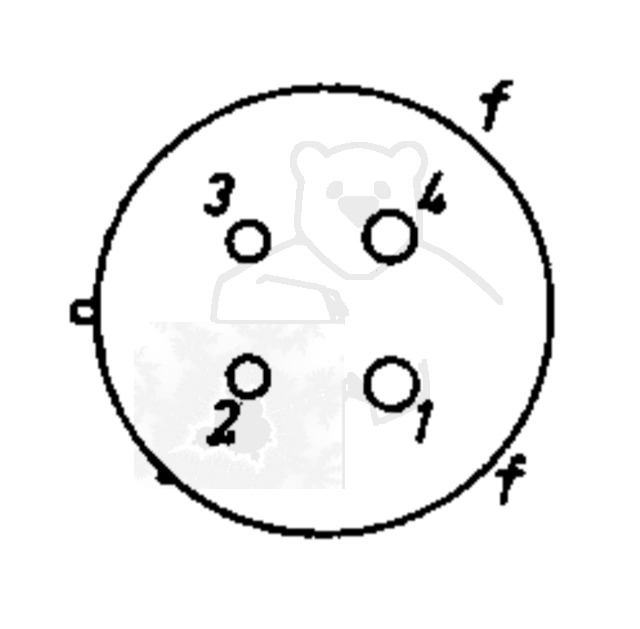

🔎 Sockelschaltung der DCG4/1000G

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DCG4/1000G
Datenblatt DCG4-1000 Philips Version 1.pdf (218 kB)
Datenblatt DCG4-1000 Philips Version 2 [www.tubedata.info].pdf (1954 kB)
Datenblatt DCG4-1000 Philips Version 3 [www.tubedata.info].pdf (50 kB)
Datenblatt DCG4-1000 Tesla Version 1 [www.tubedata.info].pdf (455 kB)
Datenblatt DCG4-1000 Tesla Version 2 [www.tubedata.info].pdf (242 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
