đ Beschreibung der Röhre: DCG3/1000E
| Name | DCG3/1000E |
| Vergleichsname | 866 |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Small, 4pol. Bayonet â Liste aller Röhren mit: USA, Small, 4pol. Bayonet |
| ZusĂ€tzliche Informationen | Röhre arbeitet mit QuecksilberfĂŒllung |
| Letzte Ănderung | 08.06.2018 09:50:18 |
đ Beschreibung der Systeme fĂŒr die Röhre: DCG3/1000E
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 4 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DCG3/1000E
Bildquelle: Philips Datenblatt
đ Bilder der Röhre: DCG3/1000E

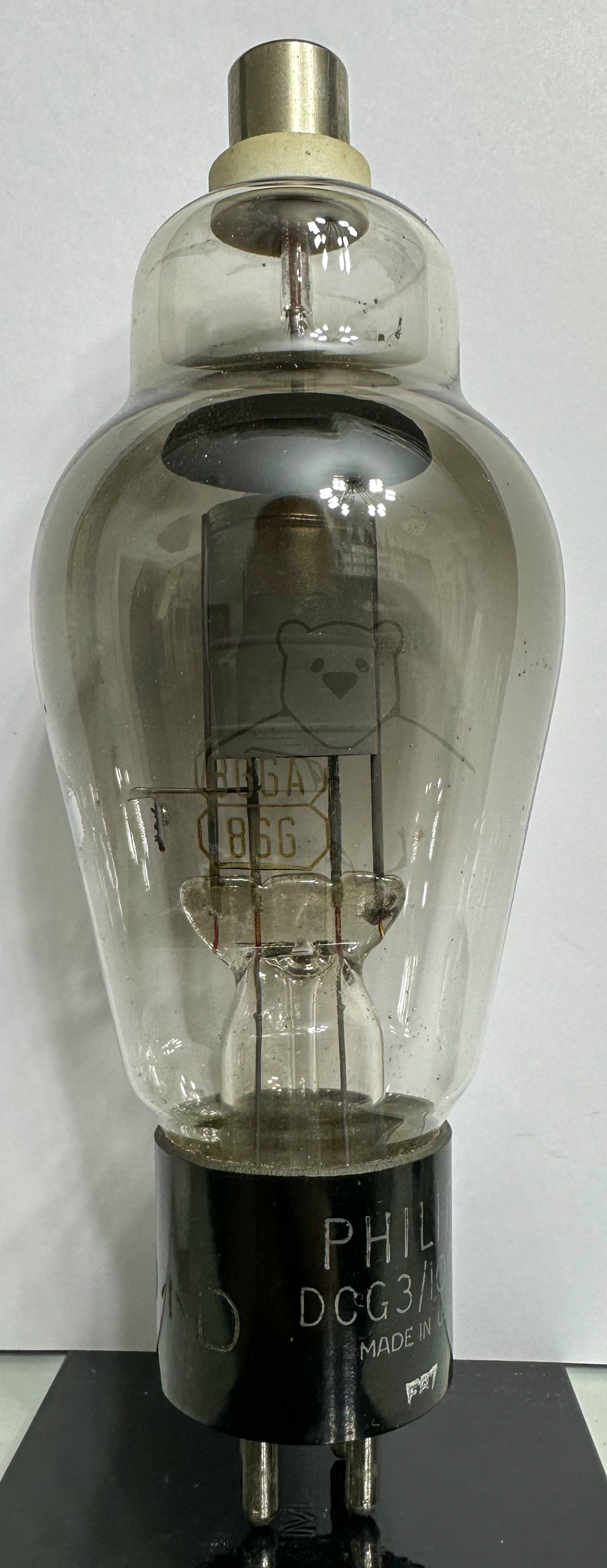

Röhre DCG3-1000E #4686 Bild 1

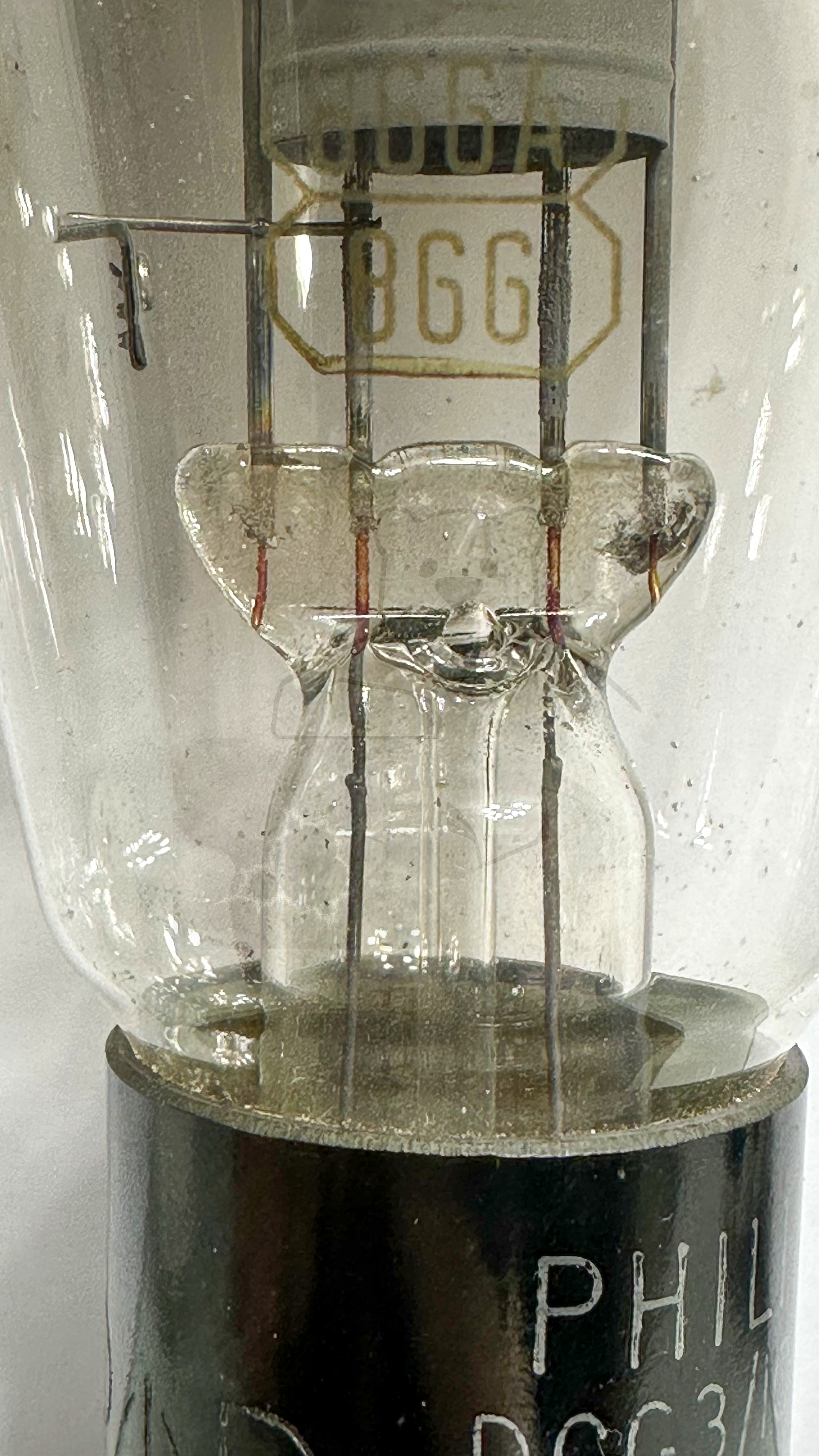

Röhre DCG3-1000E #4686 Bild 2

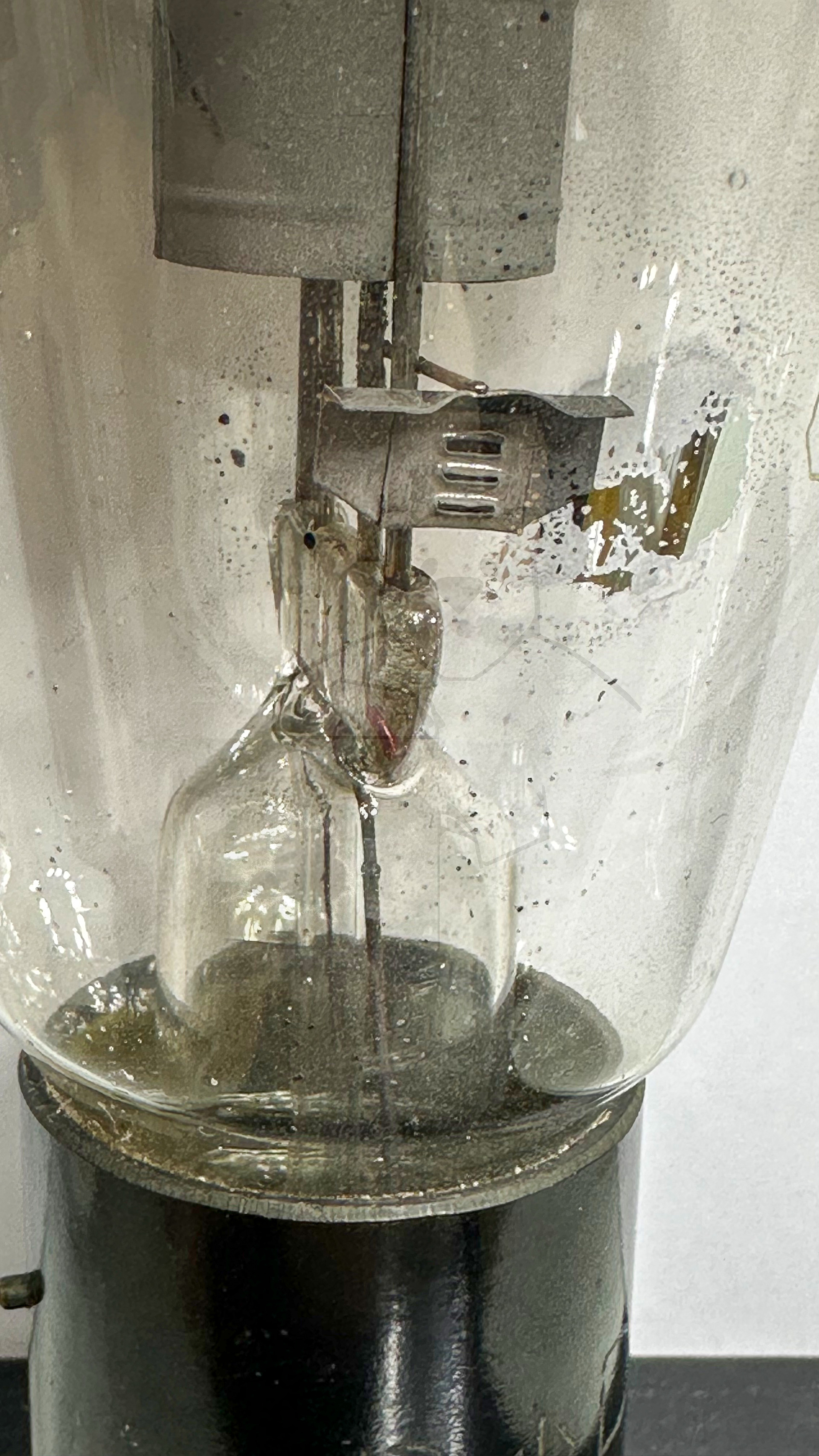

Röhre DCG3-1000E #4686 Bild 3
đ Alle Röhren vom Typ DCG3/1000E in der Sammlung
- â DCG3/1000E Inventar: 04686 Hersteller: â Philips
