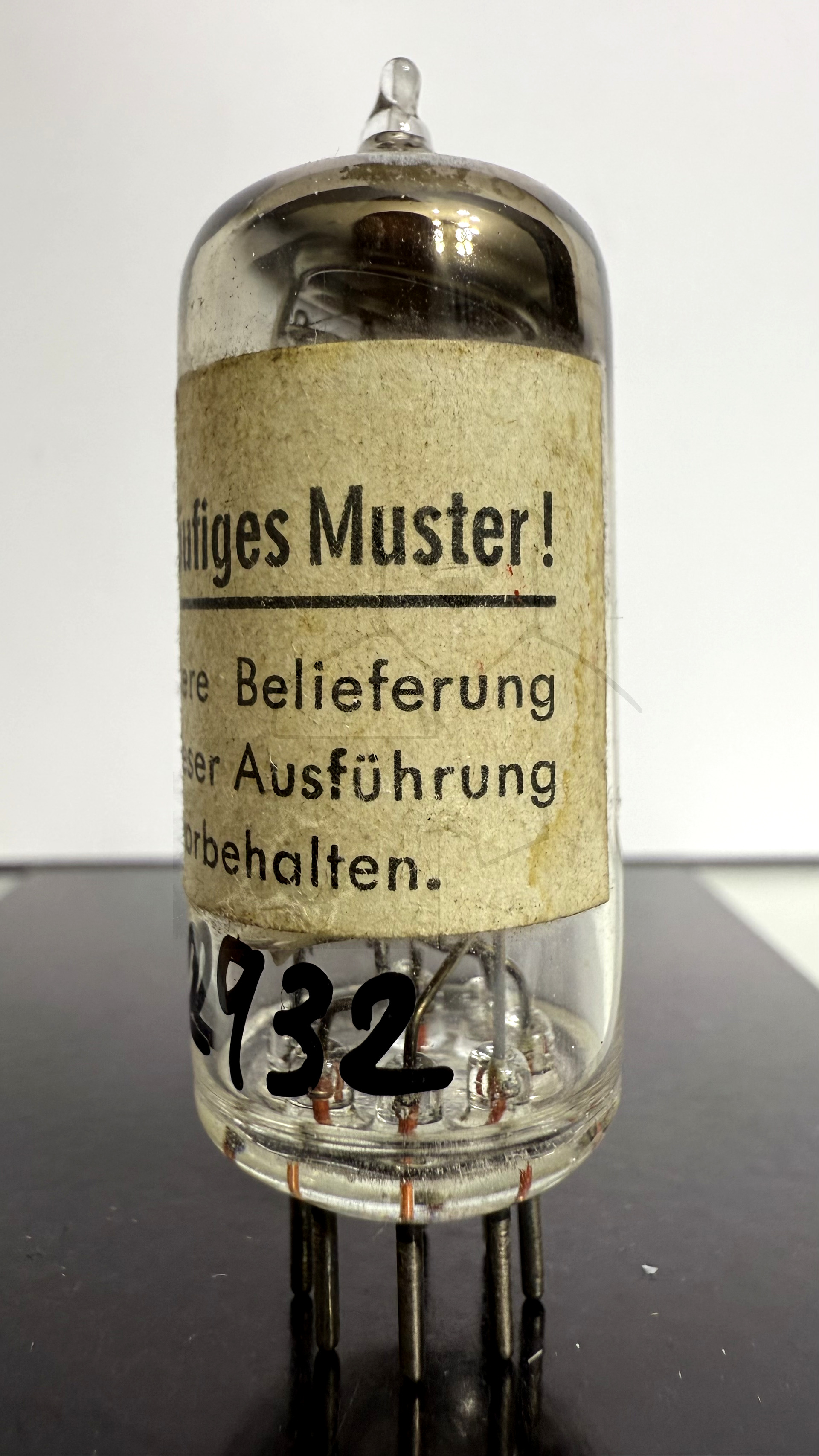

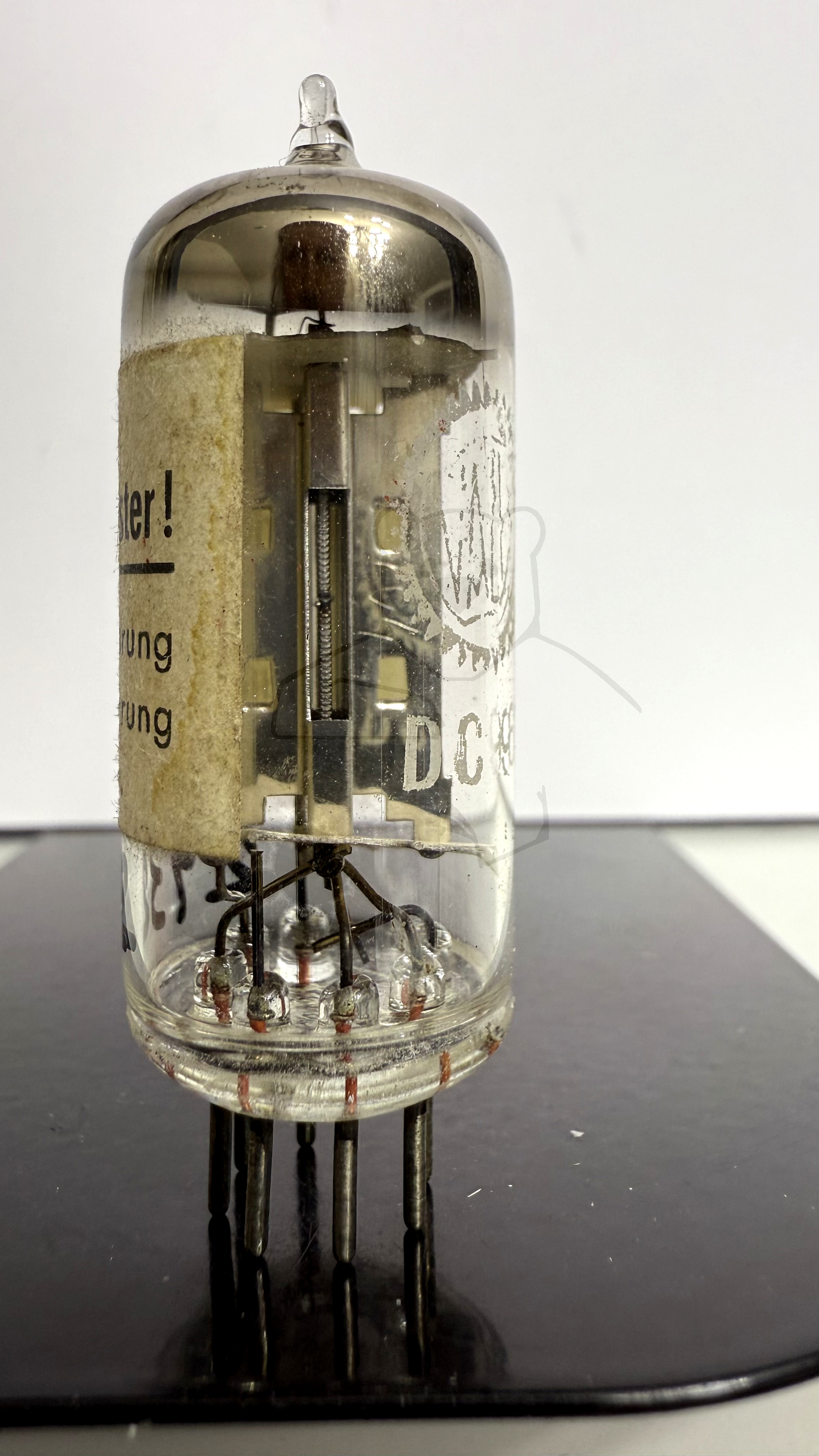

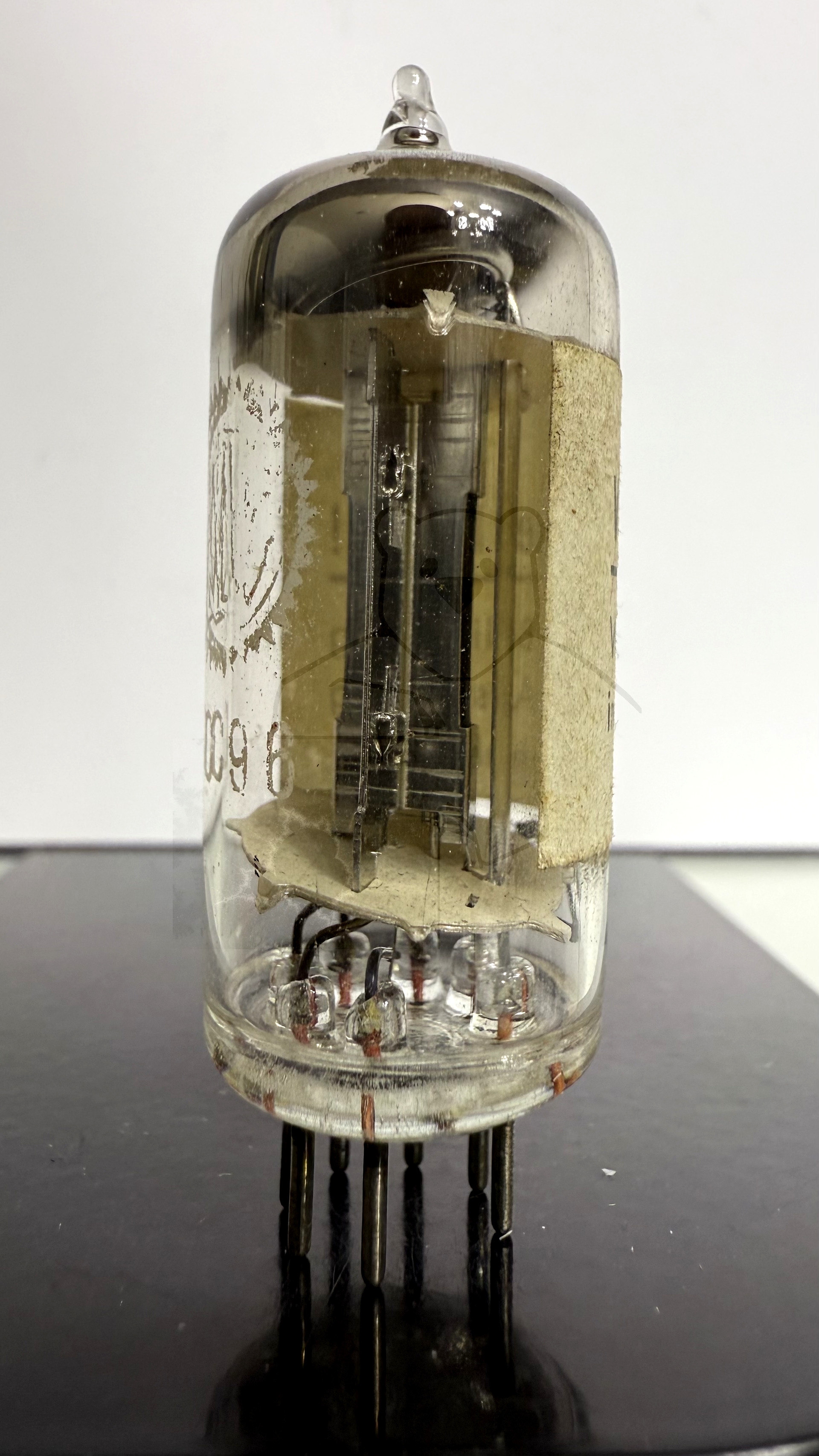

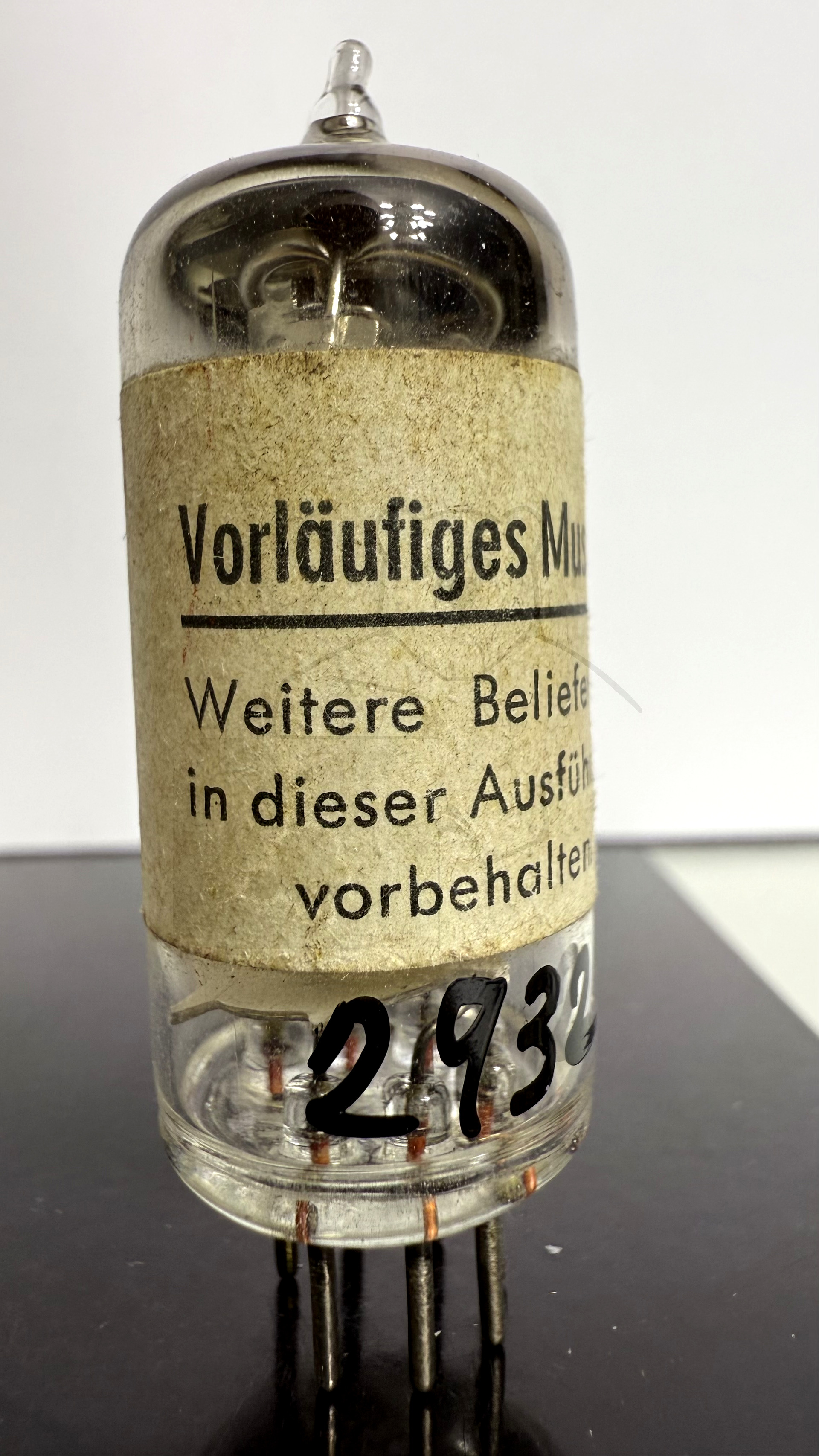

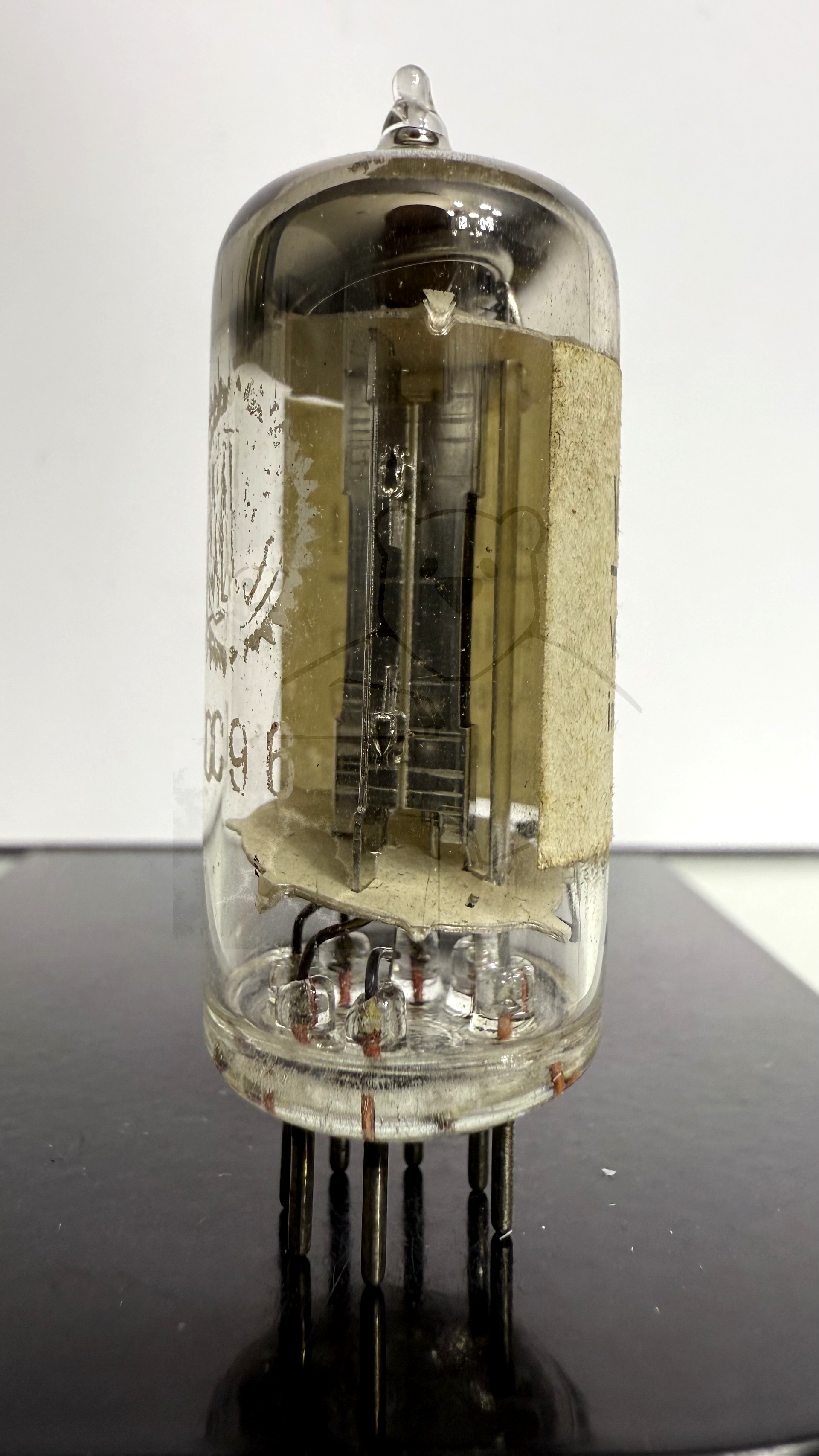

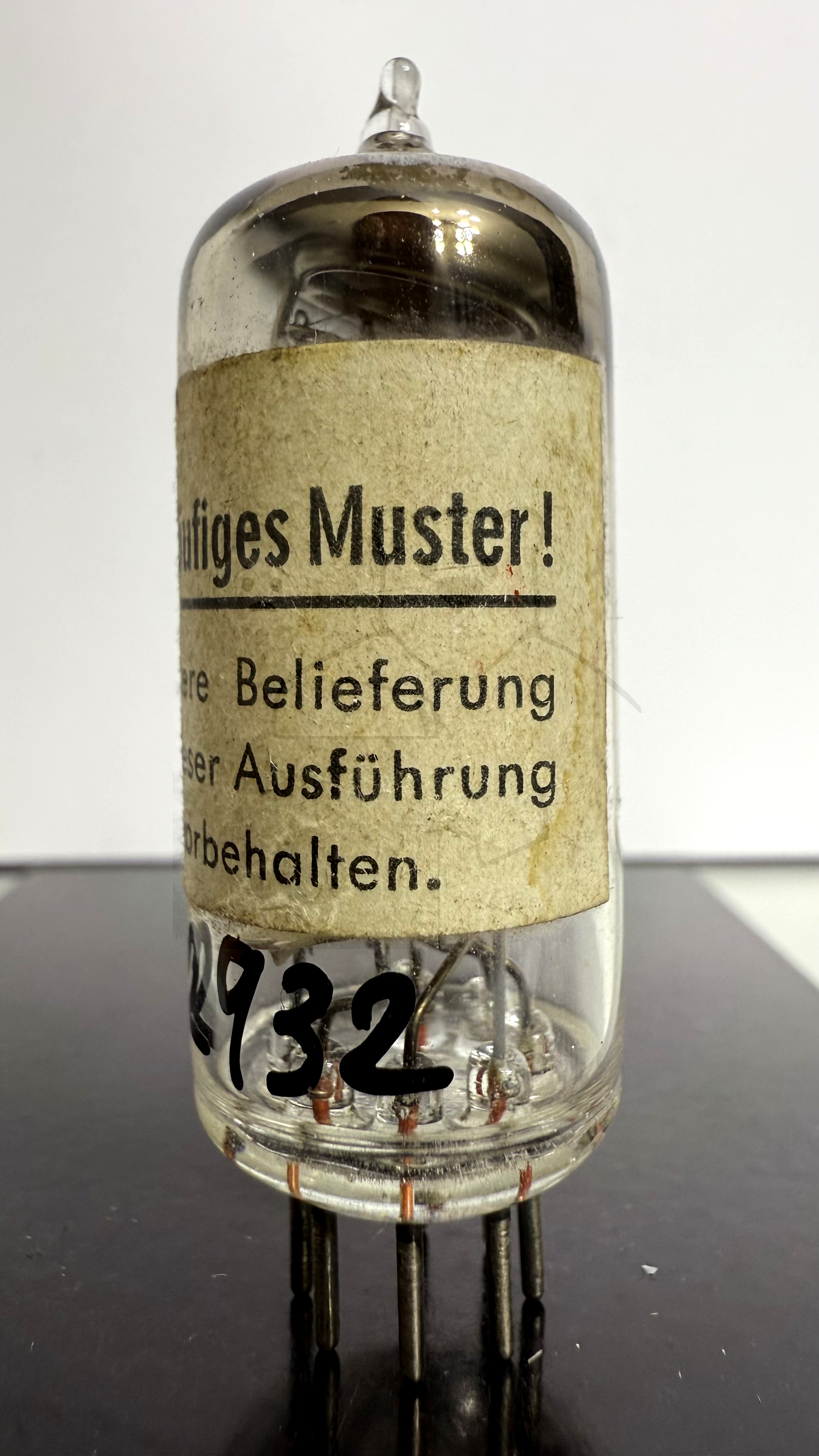

Daten und Bilder der Röhre: DC96

🔎 Beschreibung der Röhre: DC96

Name	DC96
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DC96

	System 1
Kathode	1
Gitter 1	5, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 3
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

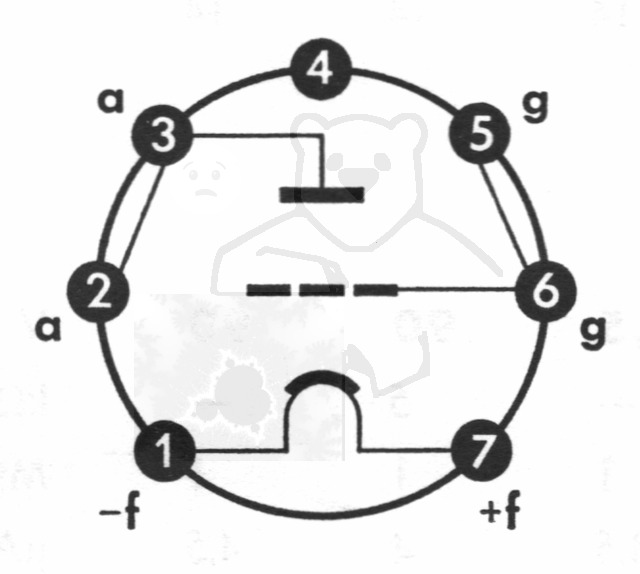

🔎 Sockelschaltung der DC96

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DC96
Datenblatt DC96 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1815 kB)
Datenblatt DC96 Telefunken.pdf (121 kB)
Pruefkarte DC96 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte DC96 - Neuberger RPM370 Roehrenmessgeraet.pdf (241 kB)
