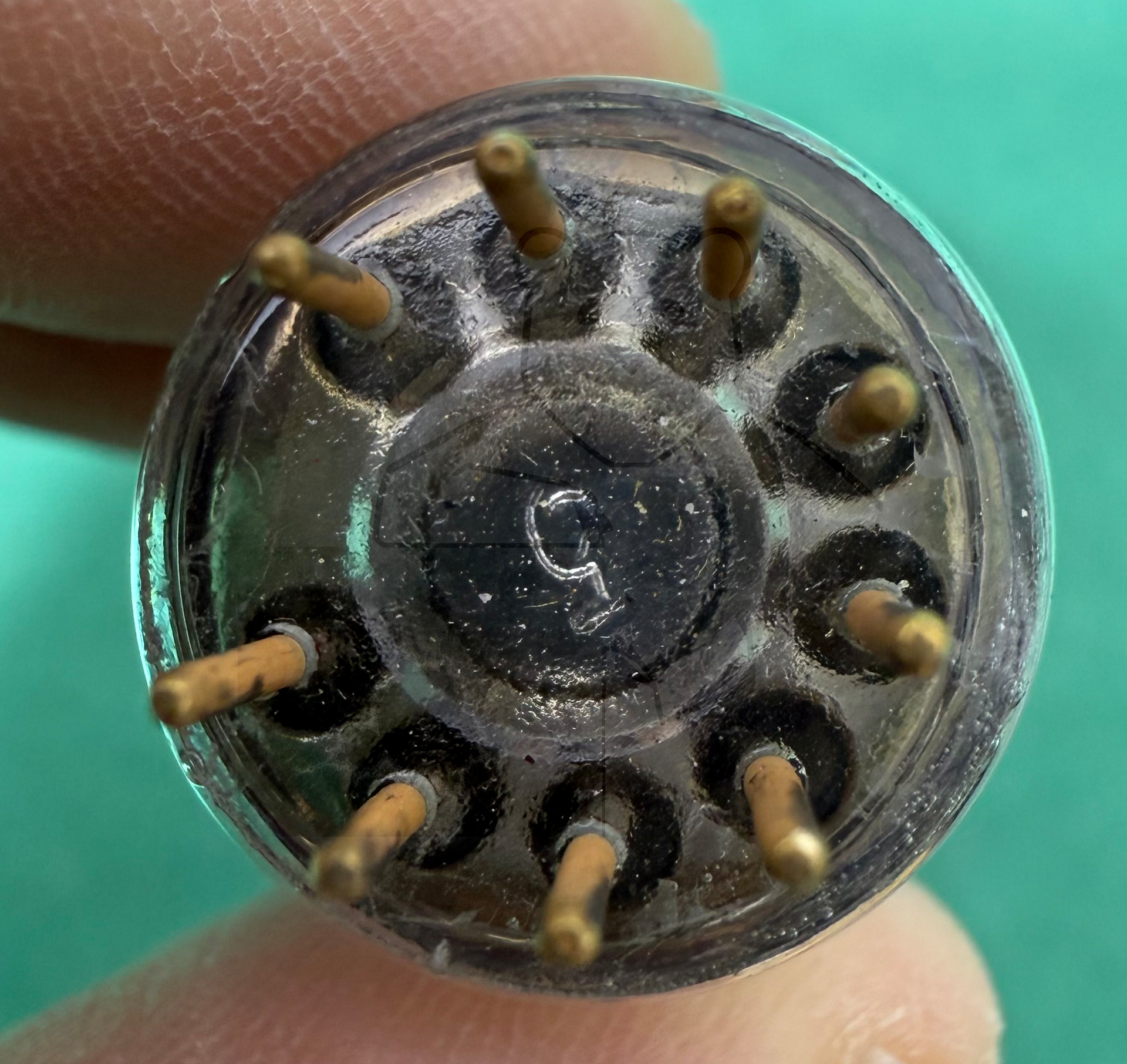

Daten und Bilder der Röhre: D3a

🔎 Beschreibung der Röhre: D3a

Name	D3a
Vergleichsname	7721
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,315
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:22:35

🔎 Beschreibung der Systeme für die Röhre: D3a

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	9
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

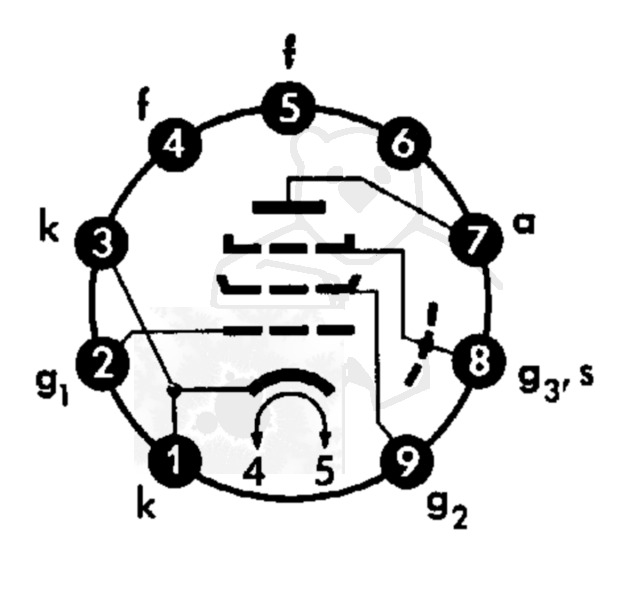

🔎 Sockelschaltung der D3a

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: D3a
Datenblatt D3a Philips [www.tubedata.info].pdf (356 kB)
Datenblatt D3a Siemens [www.tubedata.info].pdf (443 kB)
Datenblatt D3a Telefunken Version 1.pdf (217 kB)
Datenblatt D3a Telefunken Version 2 [www.tubedata.info].pdf (438 kB)
Pruefkarte D3a - Neuberger RPM370 Roehrenmessgeraet.pdf (225 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
