Daten und Bilder der Röhre: D12F

🔎 Beschreibung der Röhre: D12F

Name	D12F
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,24
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: D12F

	System 1
Kathode	K
Gitter 1	G1
Gitter 2	G2
Gitter 3	G3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A
Anode 2
Leuchtschirm
Heizung	H-, H+
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

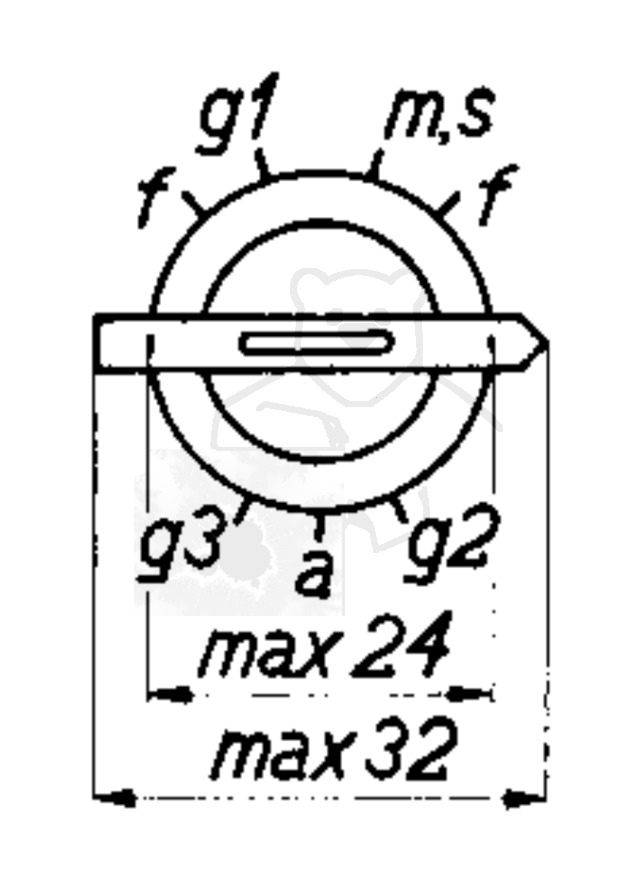

🔎 Sockelschaltung der D12F

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: D12F
Datenblatt D2F Miniwatt [www.tubedata.info].pdf (343 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
