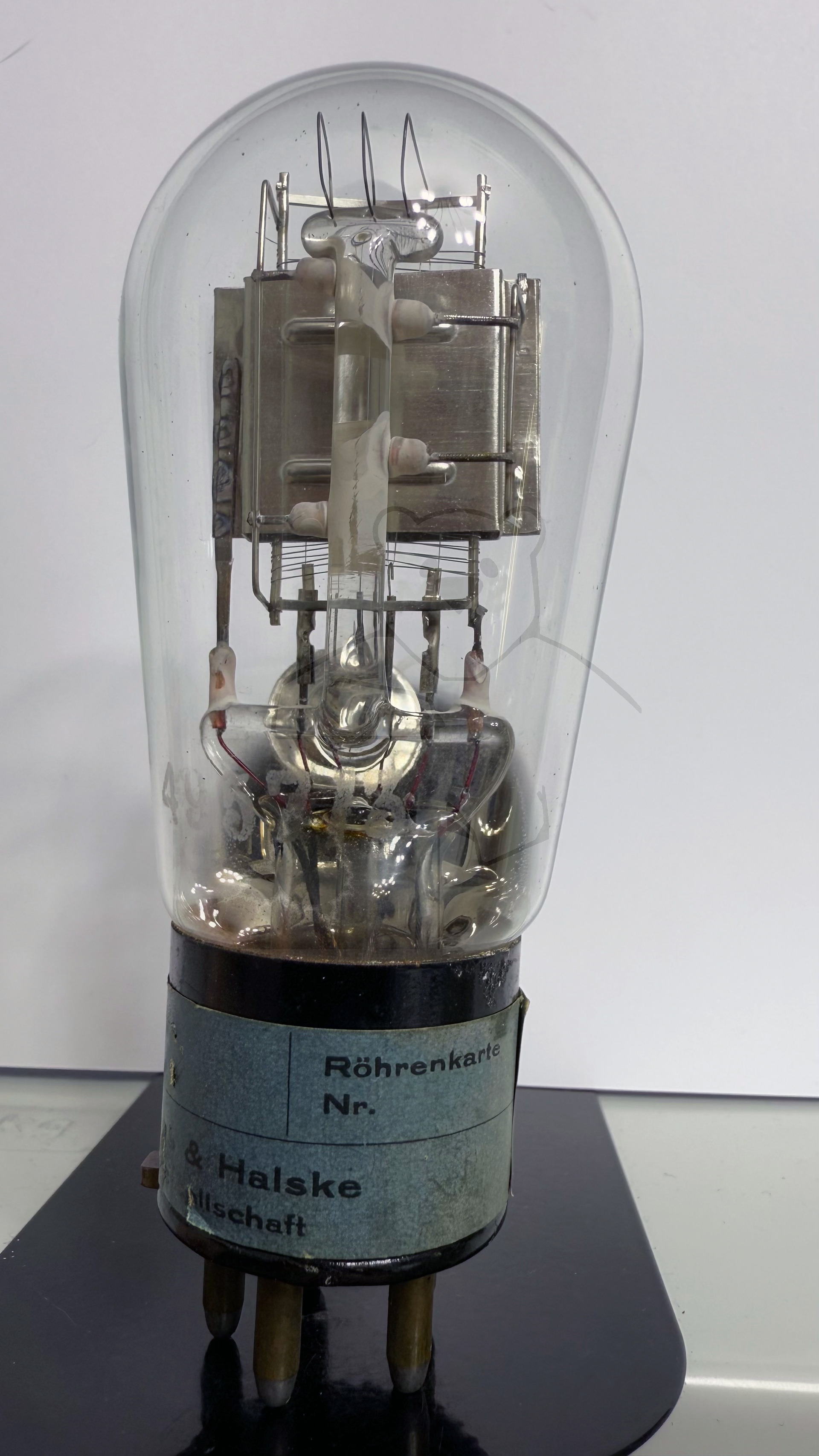

Daten und Bilder der Röhre: Cf

🔎 Beschreibung der Röhre: Cf

Name	Cf
Vergleichsname
Heizspannung (Volt)	3,8
Heizstrom (Ampère)	0,25
Art der Heizung	Direkt

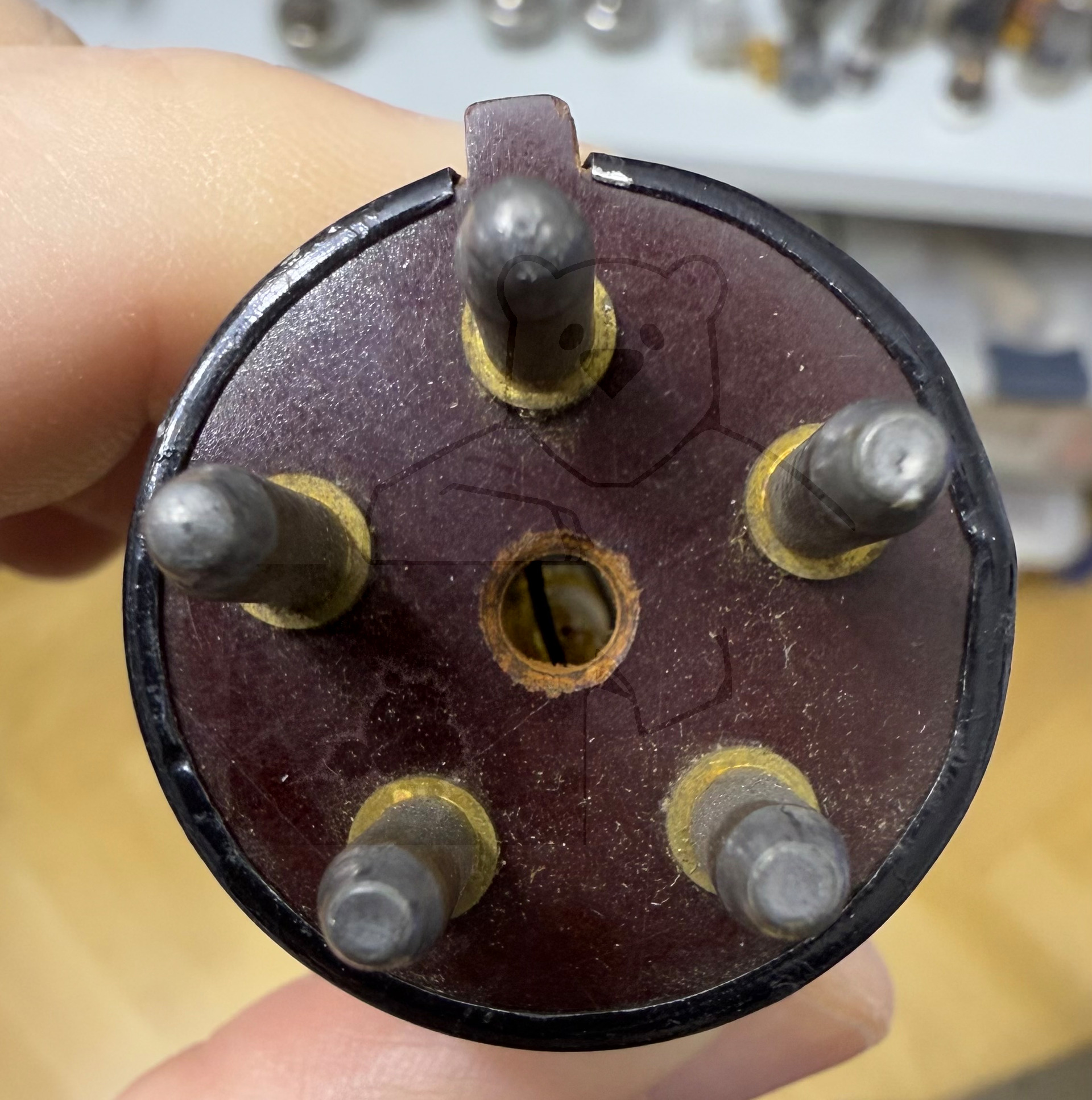

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:08:13

🔎 Beschreibung der Systeme für die Röhre: Cf

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

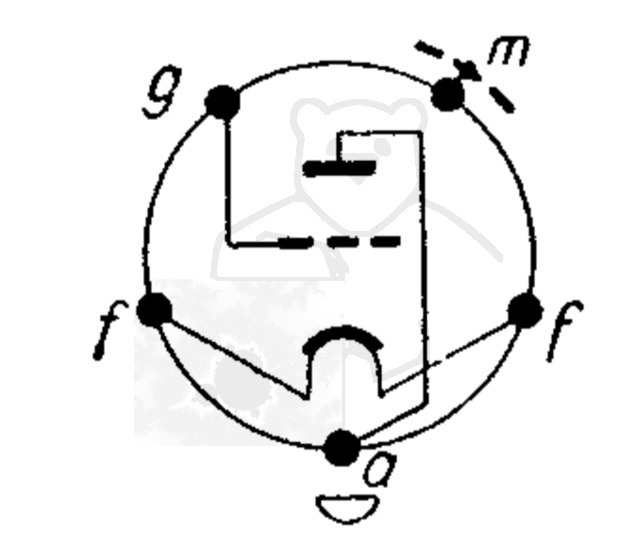

🔎 Sockelschaltung der Cf

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Cf
Pruefkarte Cf - Funke W19 Roehrenpruefer.pdf (164 kB)
