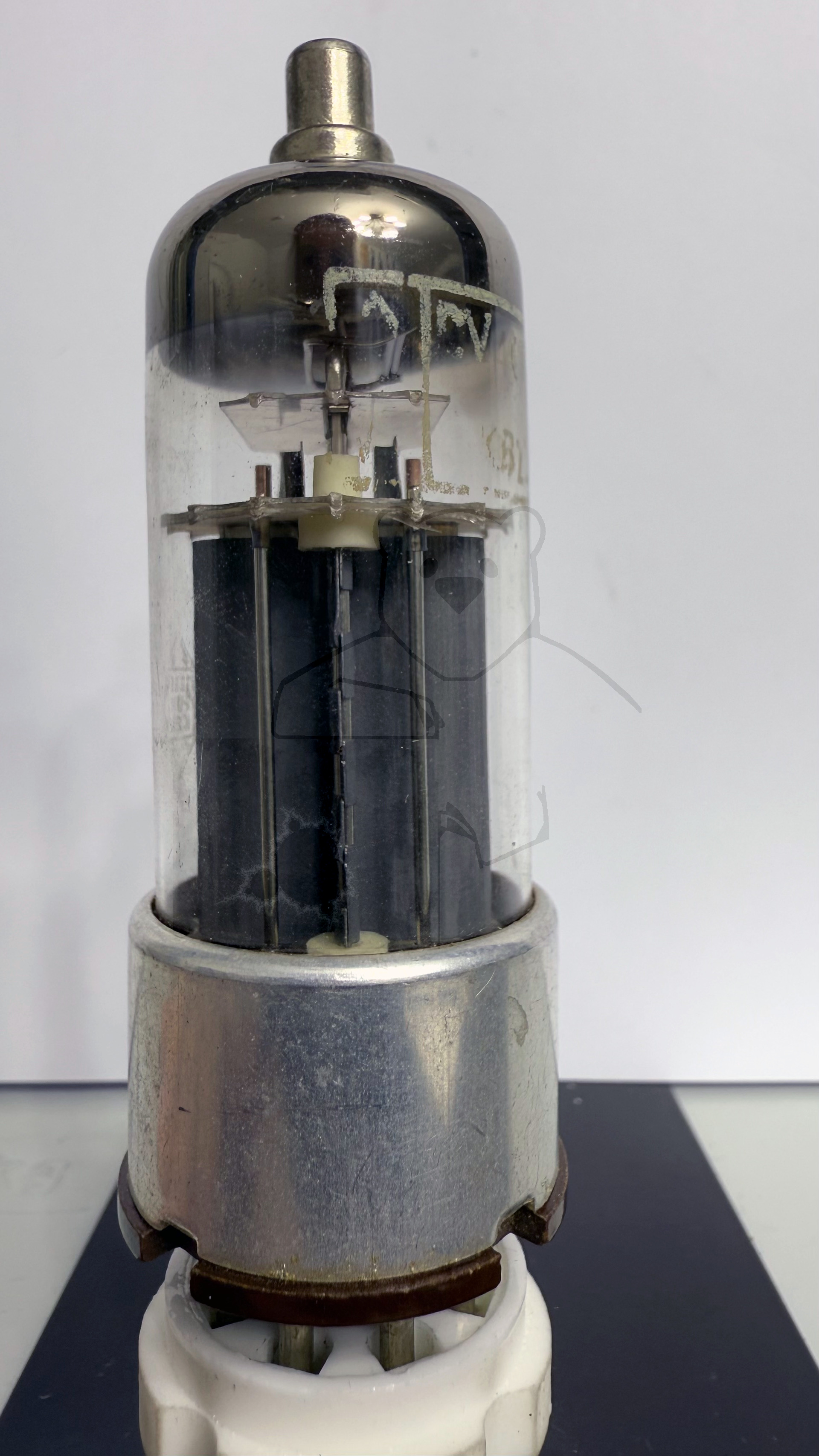

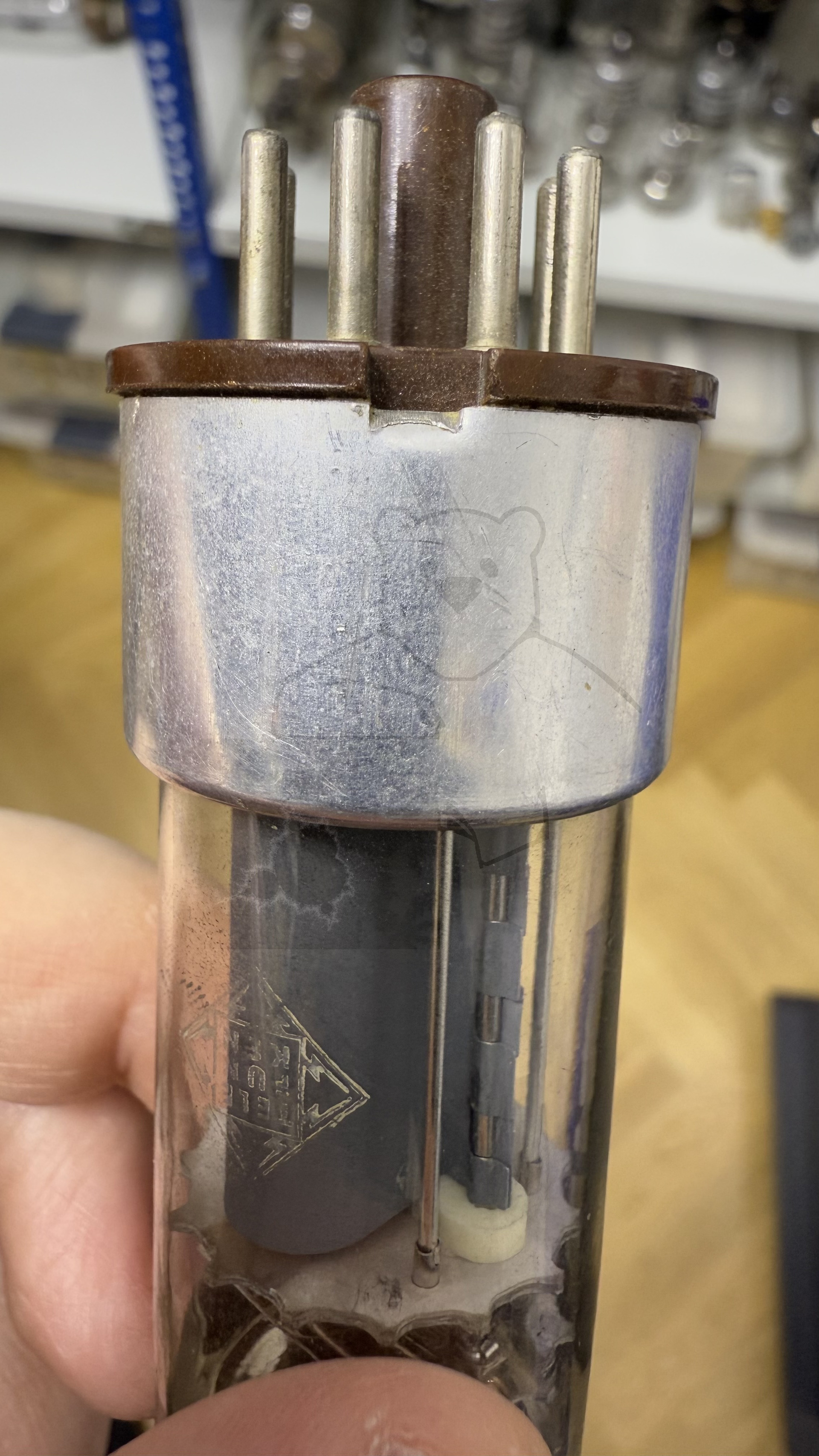

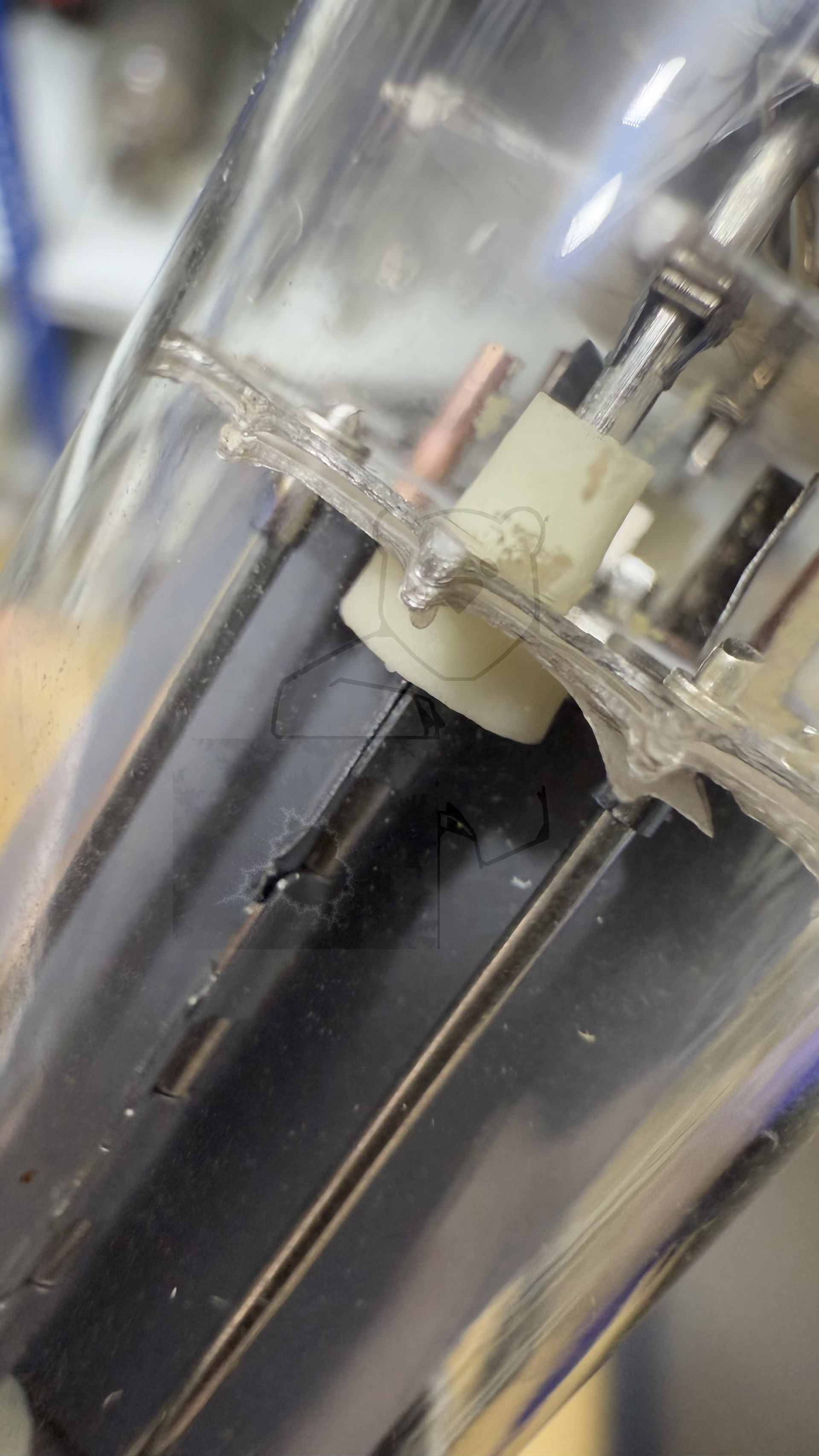

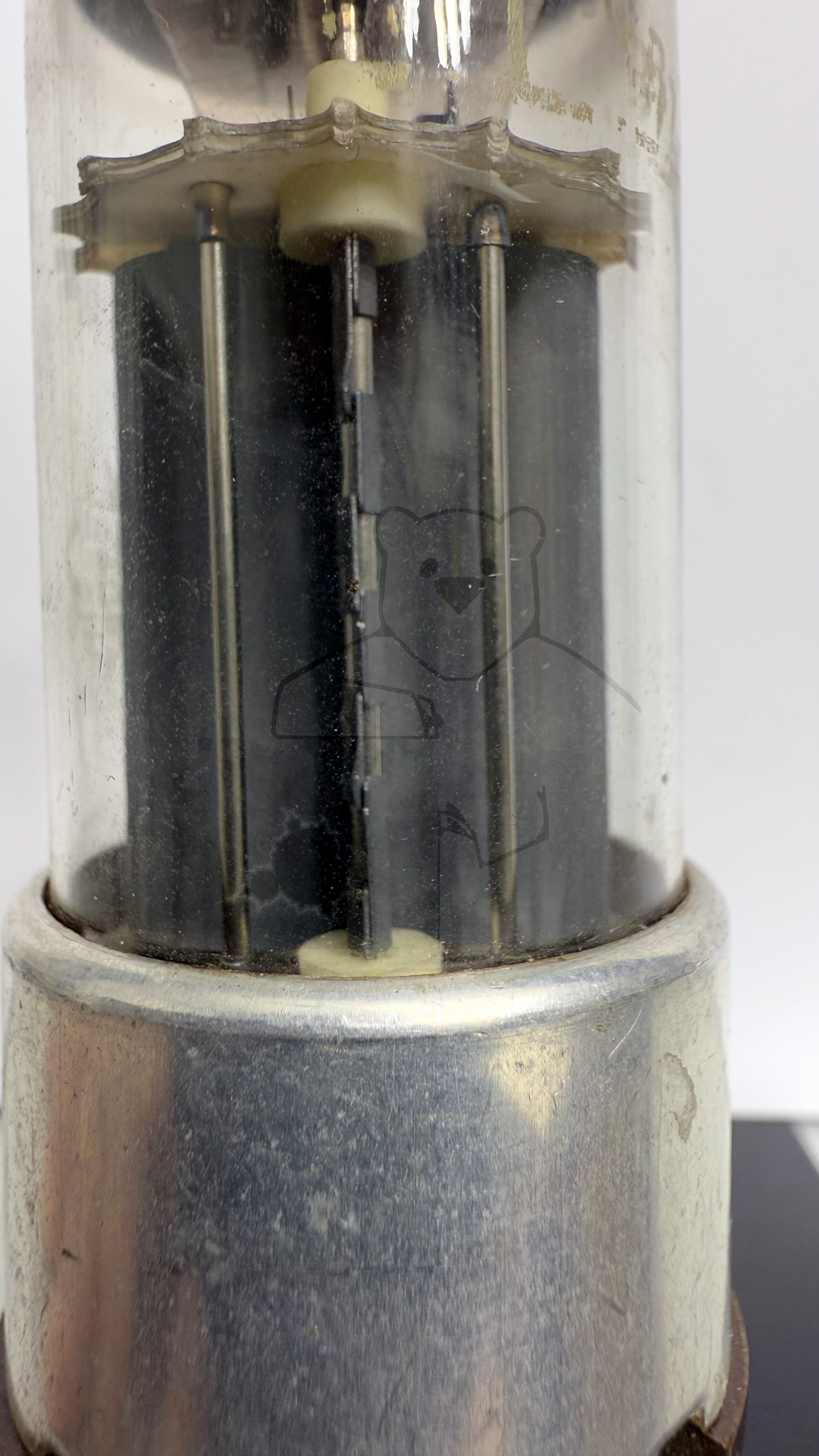

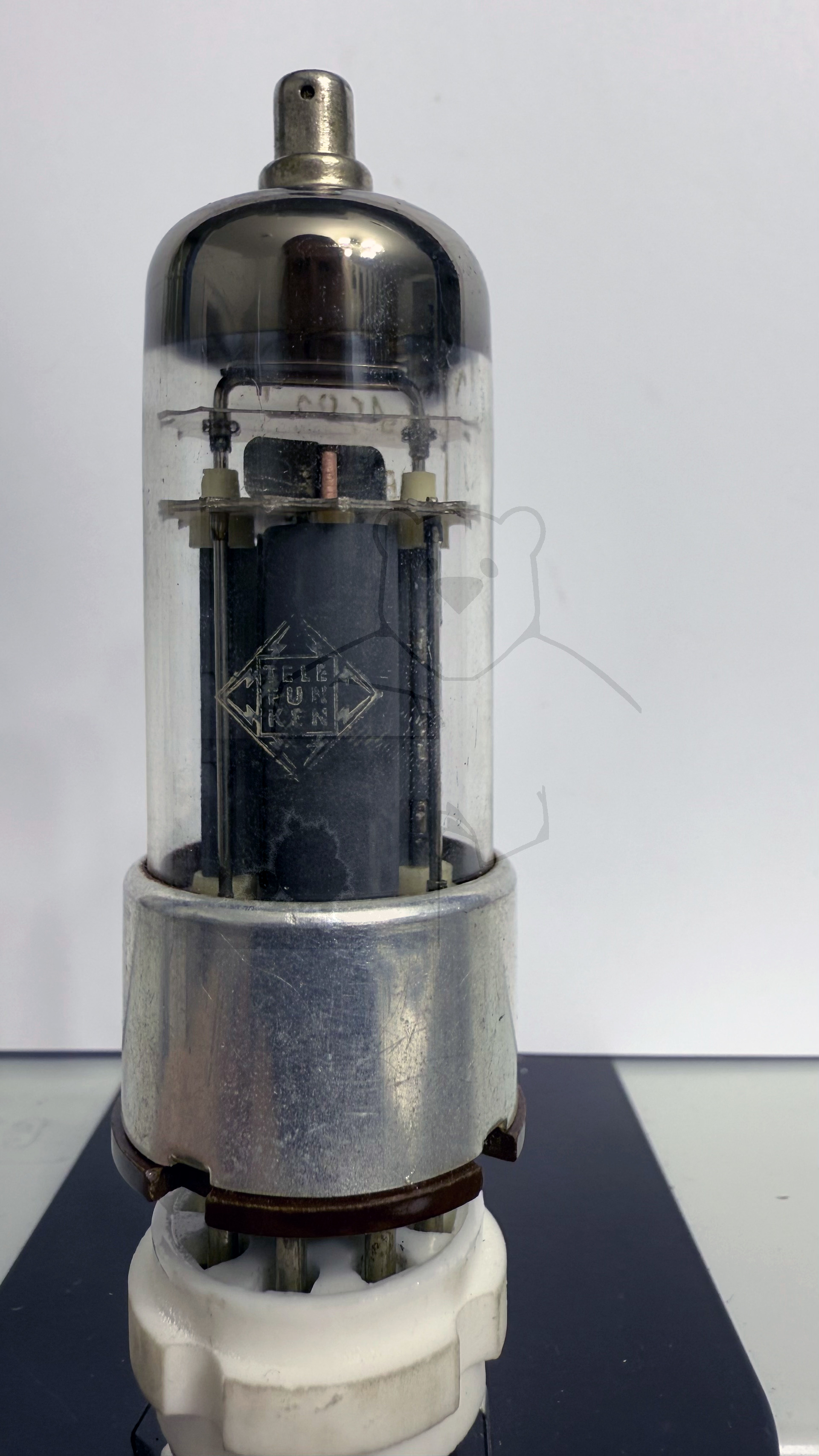

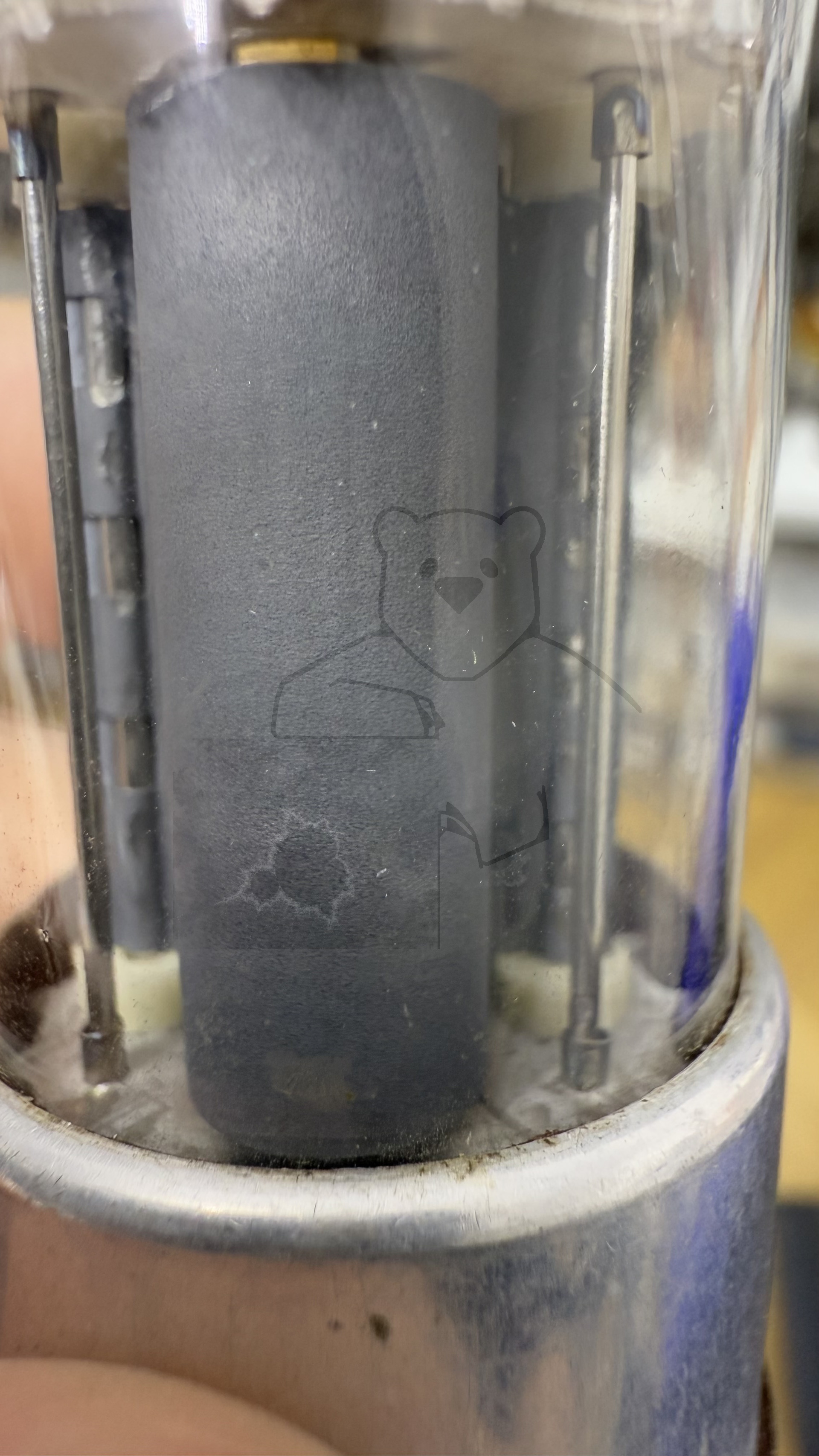

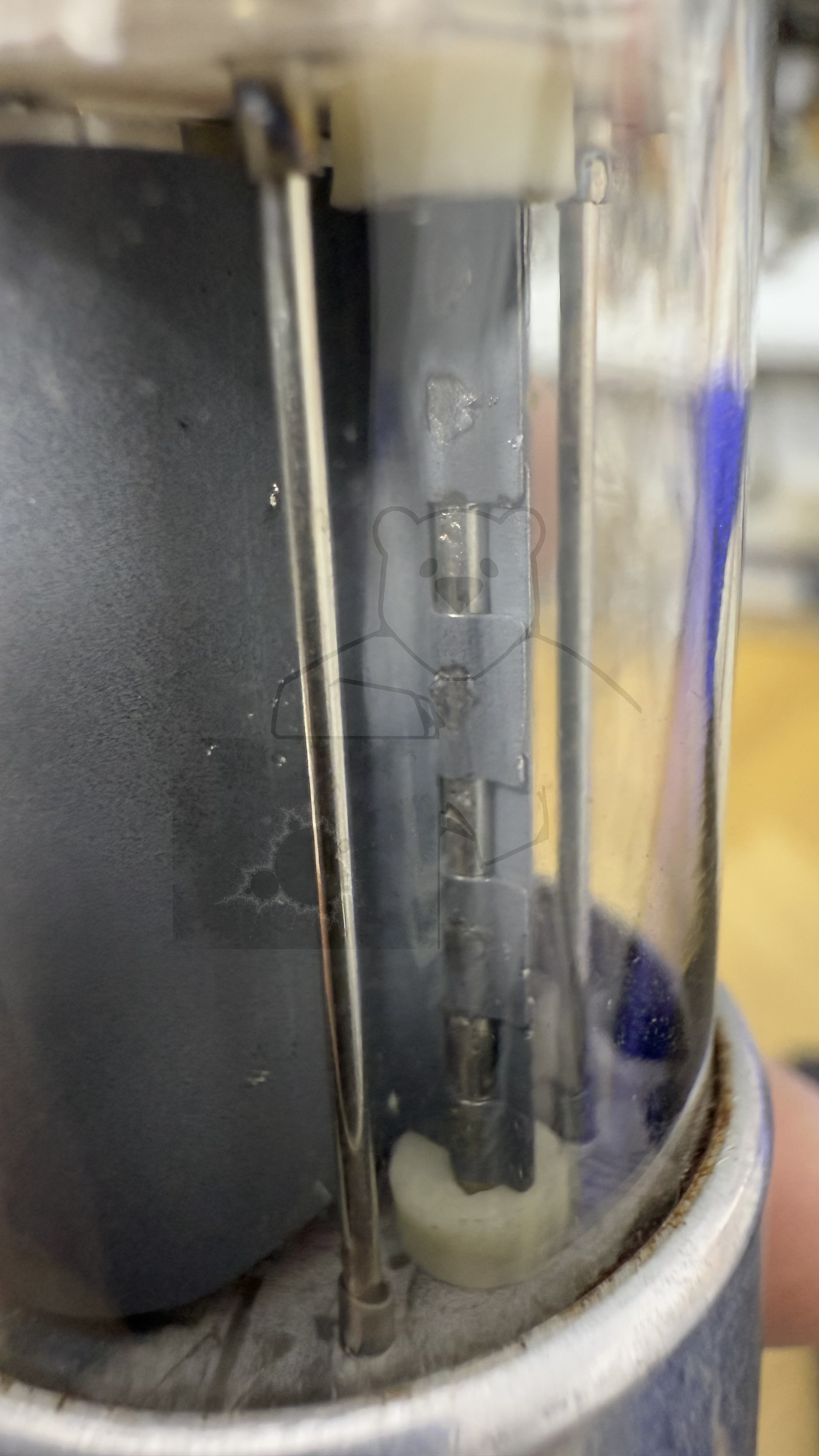

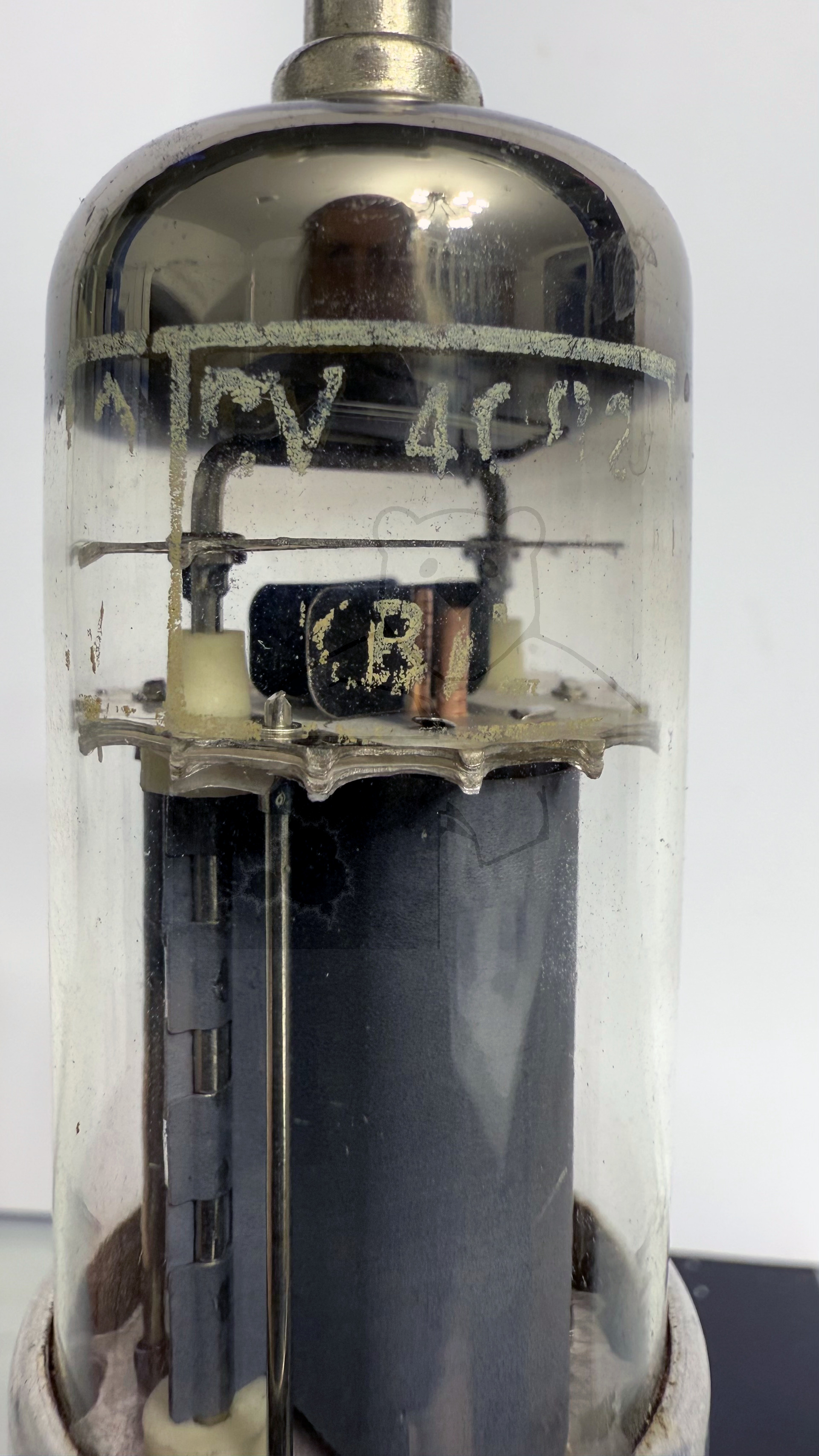

Daten und Bilder der Röhre: CV4082

🔎 Beschreibung der Röhre: CV4082

Name	CV4082
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,32
Art der Heizung	Indirekt

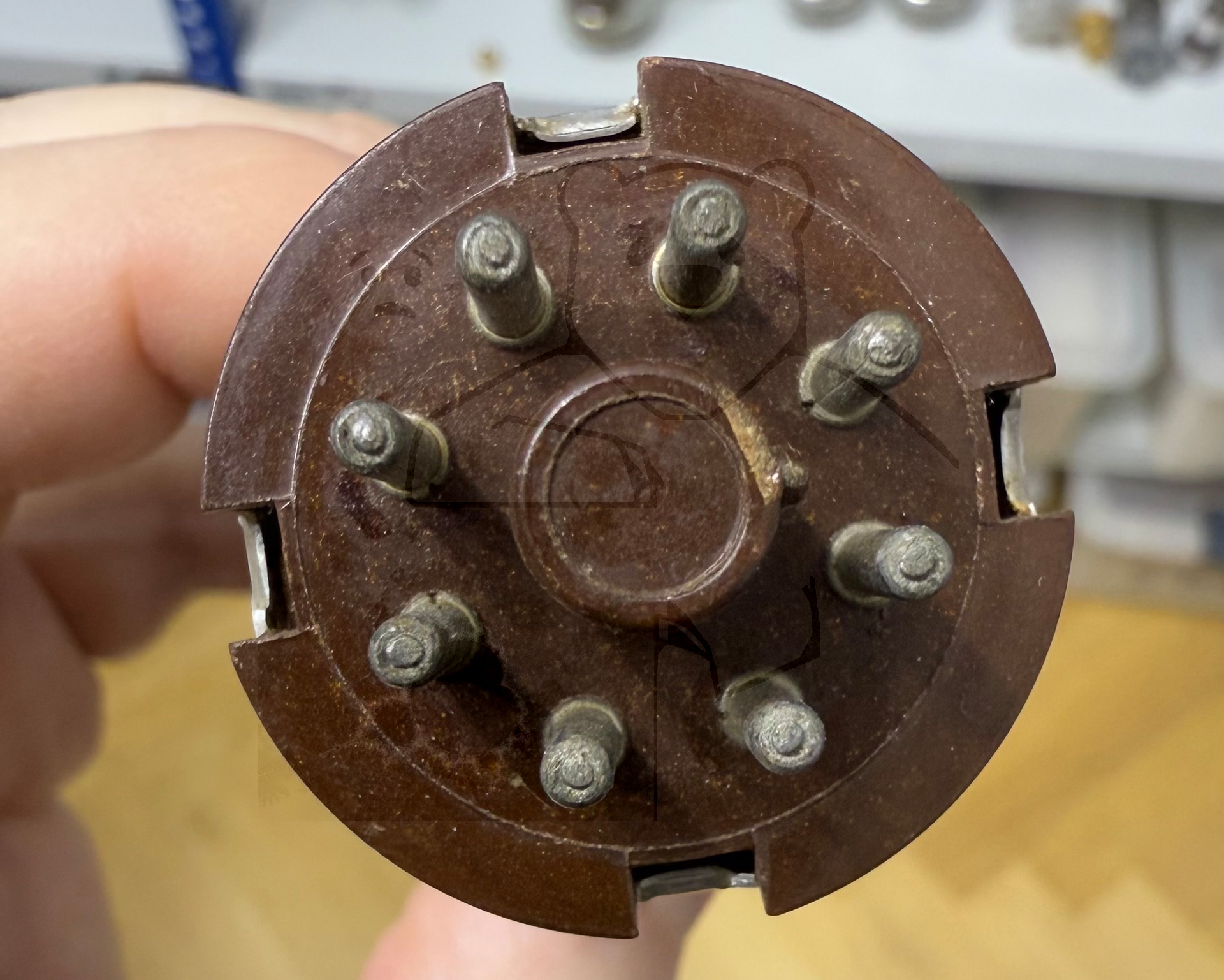

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.06.2017 23:45:32

🔎 Beschreibung der Systeme für die Röhre: CV4082

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	8
Funktion	→ Spezialroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

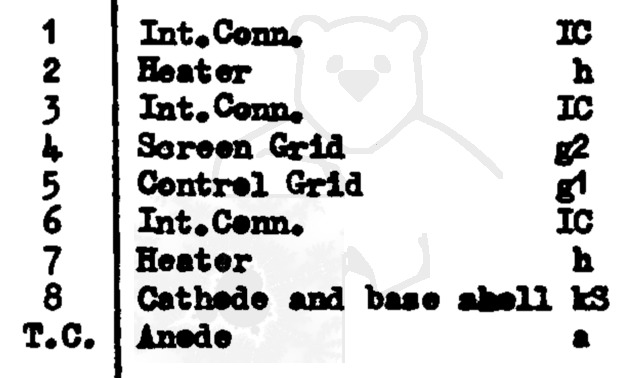

🔎 Sockelschaltung der CV4082

Bildquelle: Britische 'Common Valve' Datenblatt

🔎 Datenblätter zur Röhre: CV4082
Datenblatt CV4082 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (237 kB)
