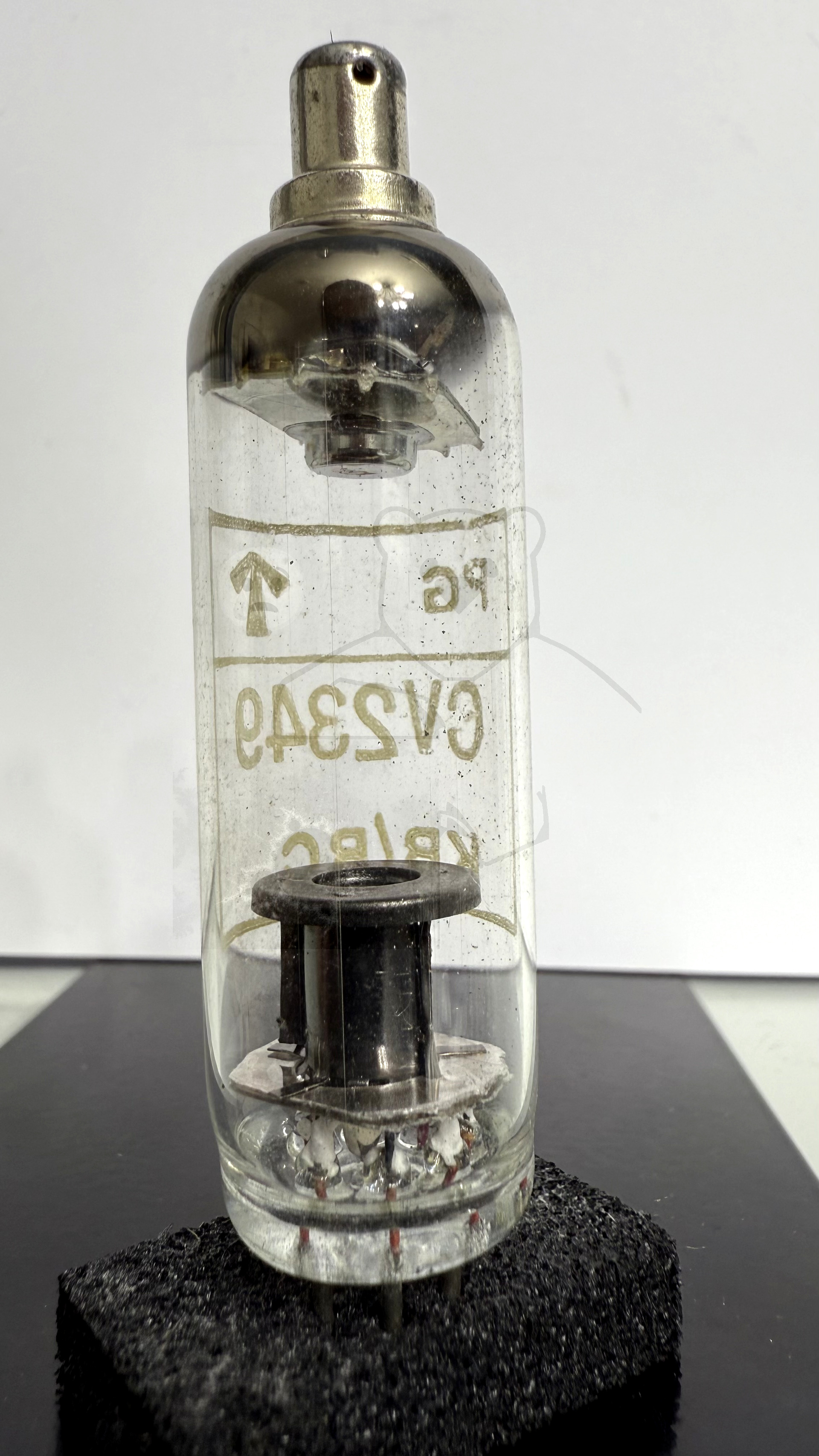

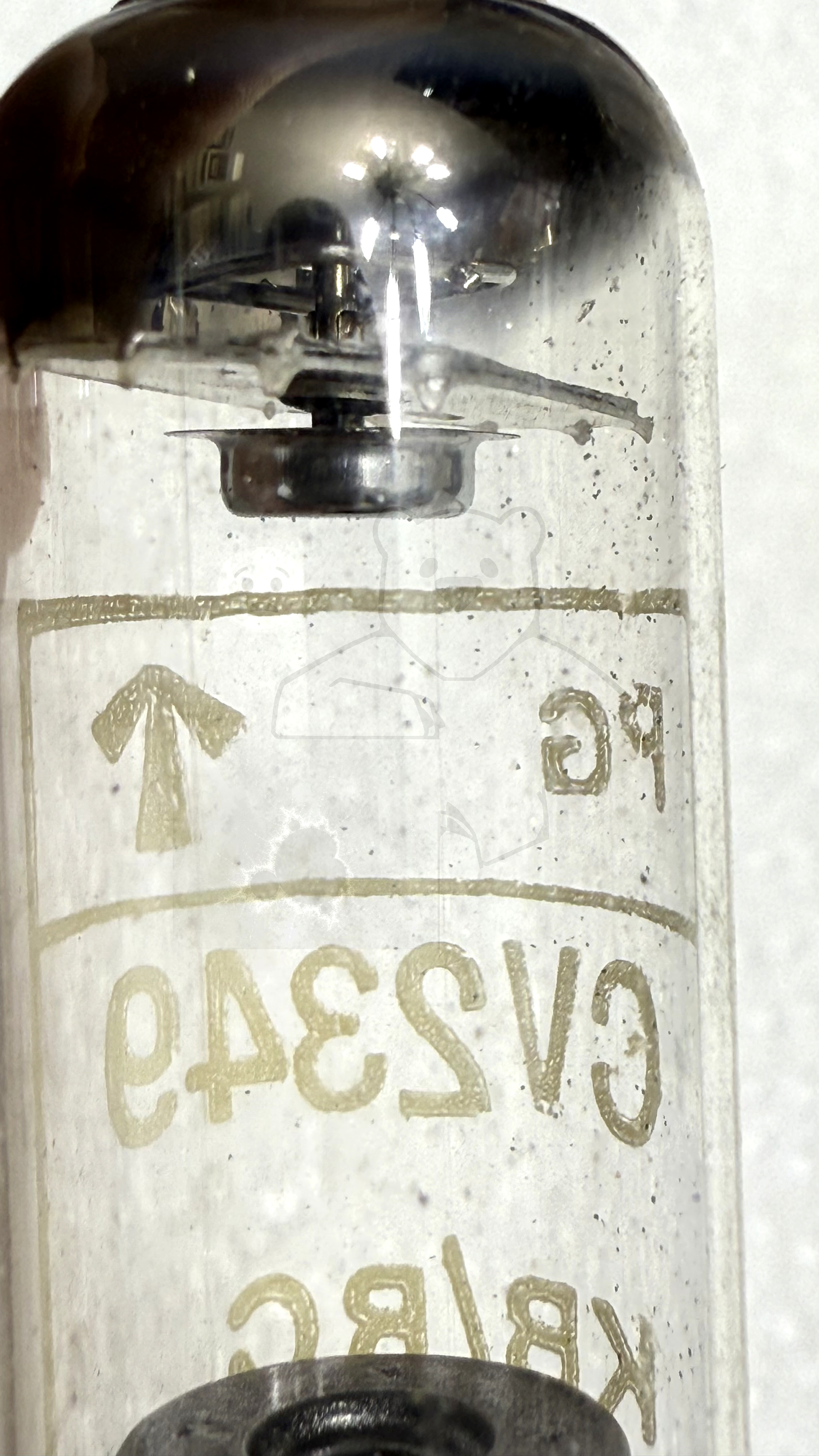

Daten und Bilder der Röhre: CV2349

🔎 Beschreibung der Röhre: CV2349

Name	CV2349
Vergleichsname	EN30
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.12.2020 14:36:09

🔎 Beschreibung der Systeme für die Röhre: CV2349

	System 1
Kathode	4, 5
Gitter 1	1
Gitter 2	7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Relais Roehre, Kaltkathode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

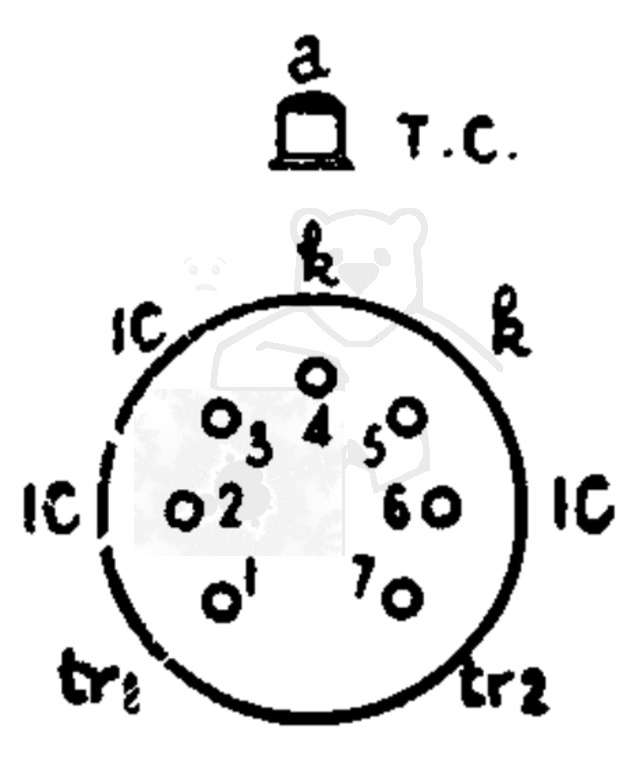

🔎 Sockelschaltung der CV2349

Bildquelle: Ferranti Datenblatt

🔎 Datenblätter zur Röhre: CV2349
Datenblatt CV2349 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (171 kB)
Datenblatt EN30 Ferranti [www.tubedata.info].pdf (228 kB)
