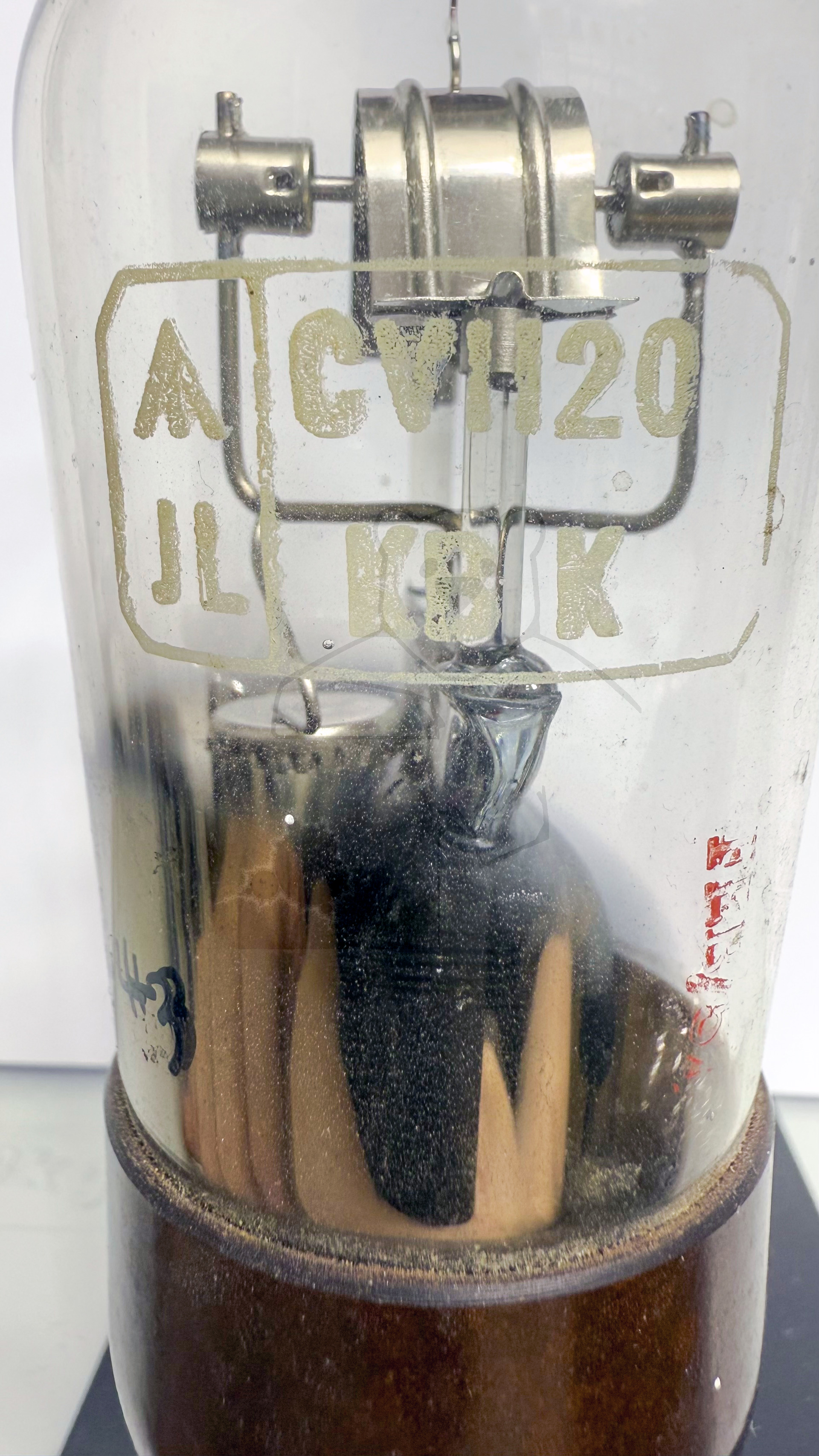

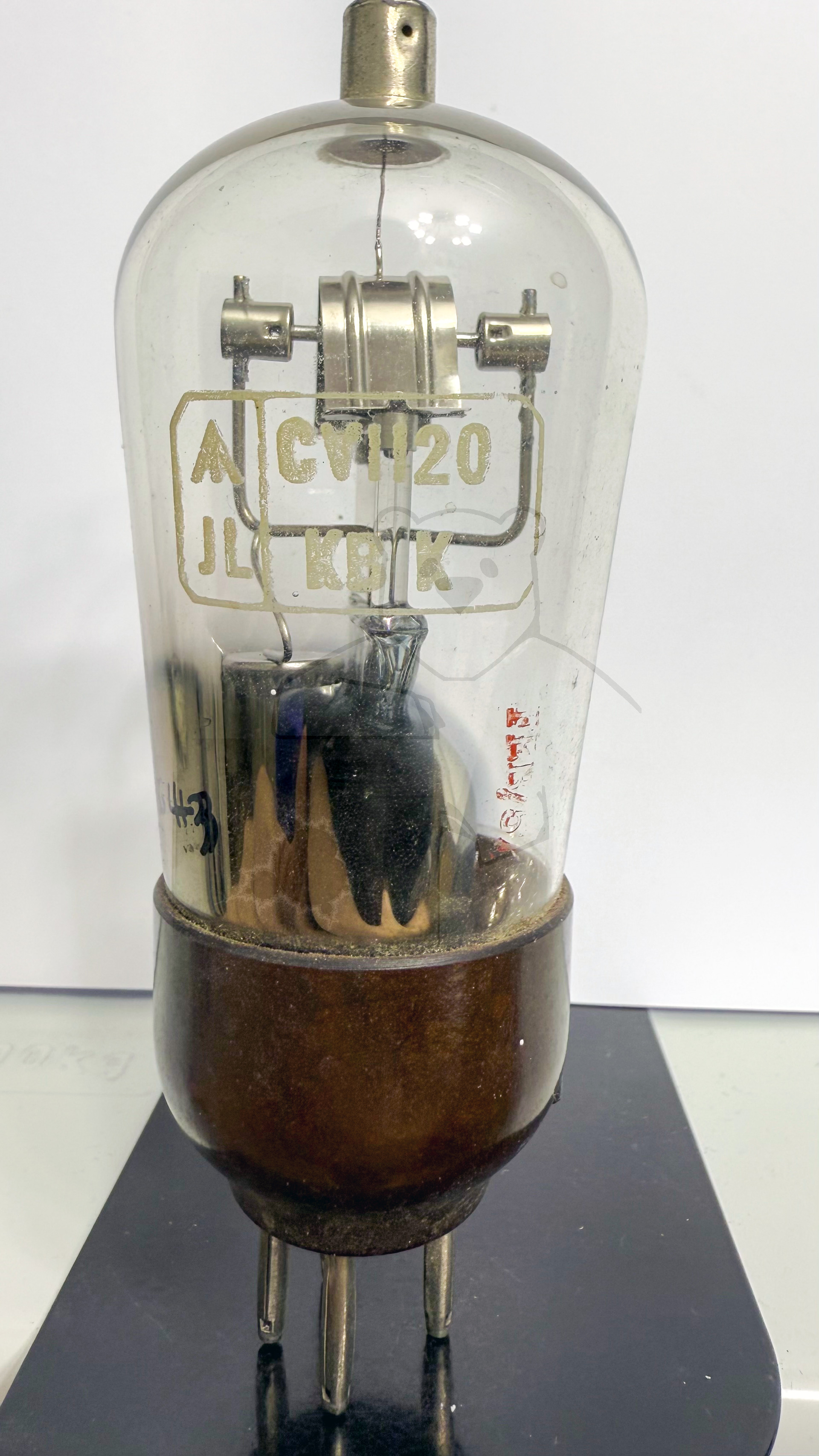

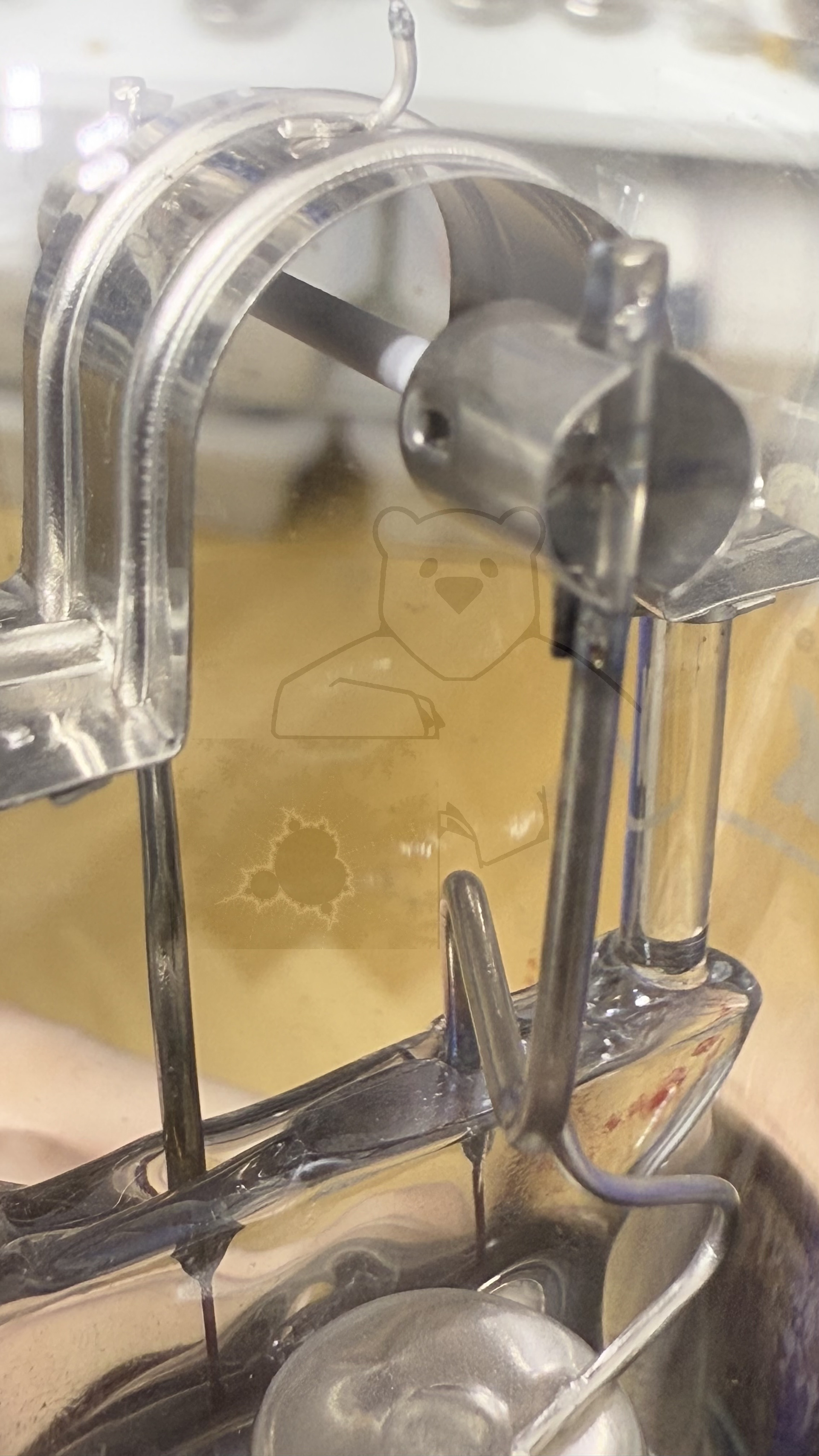

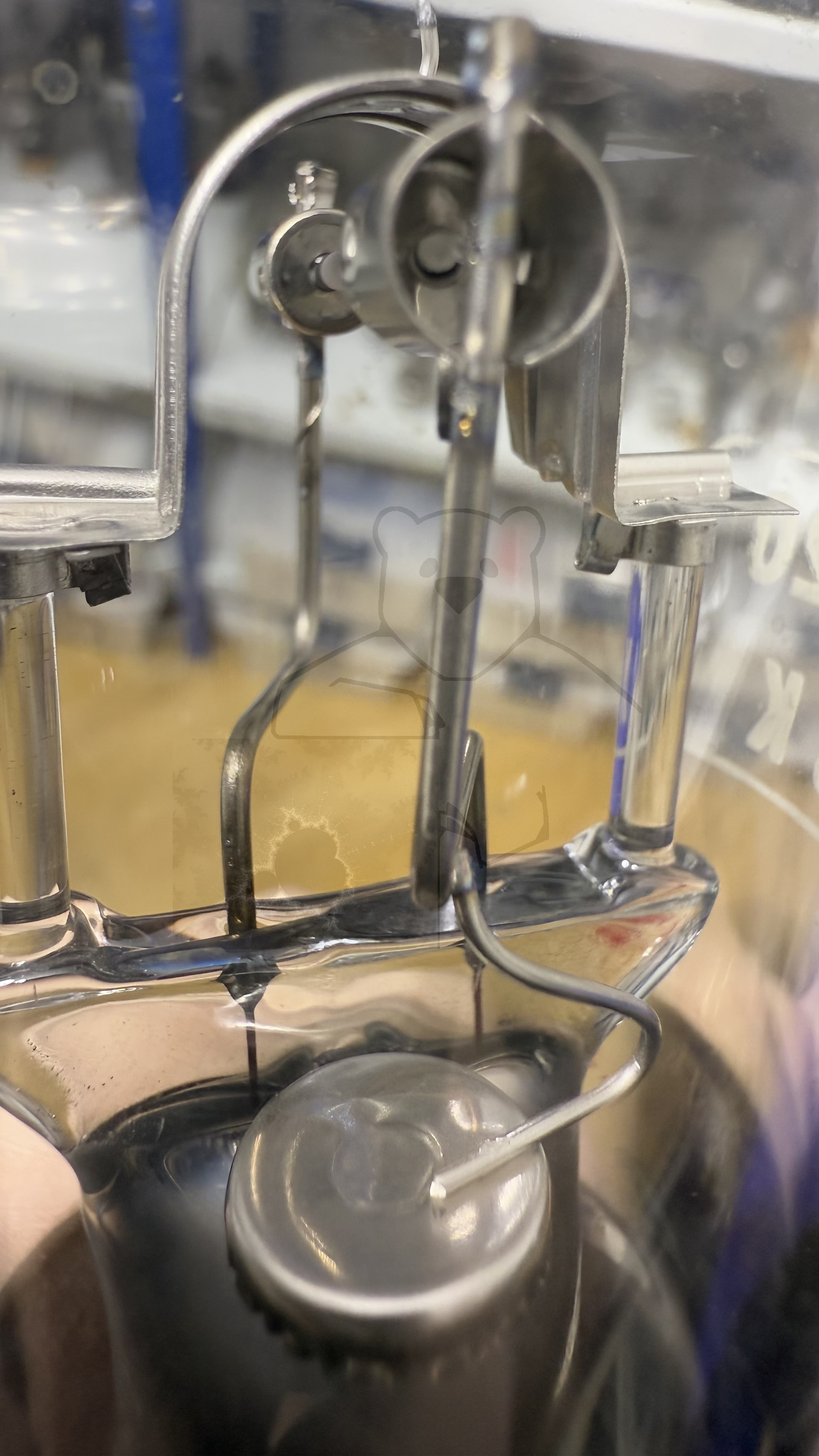

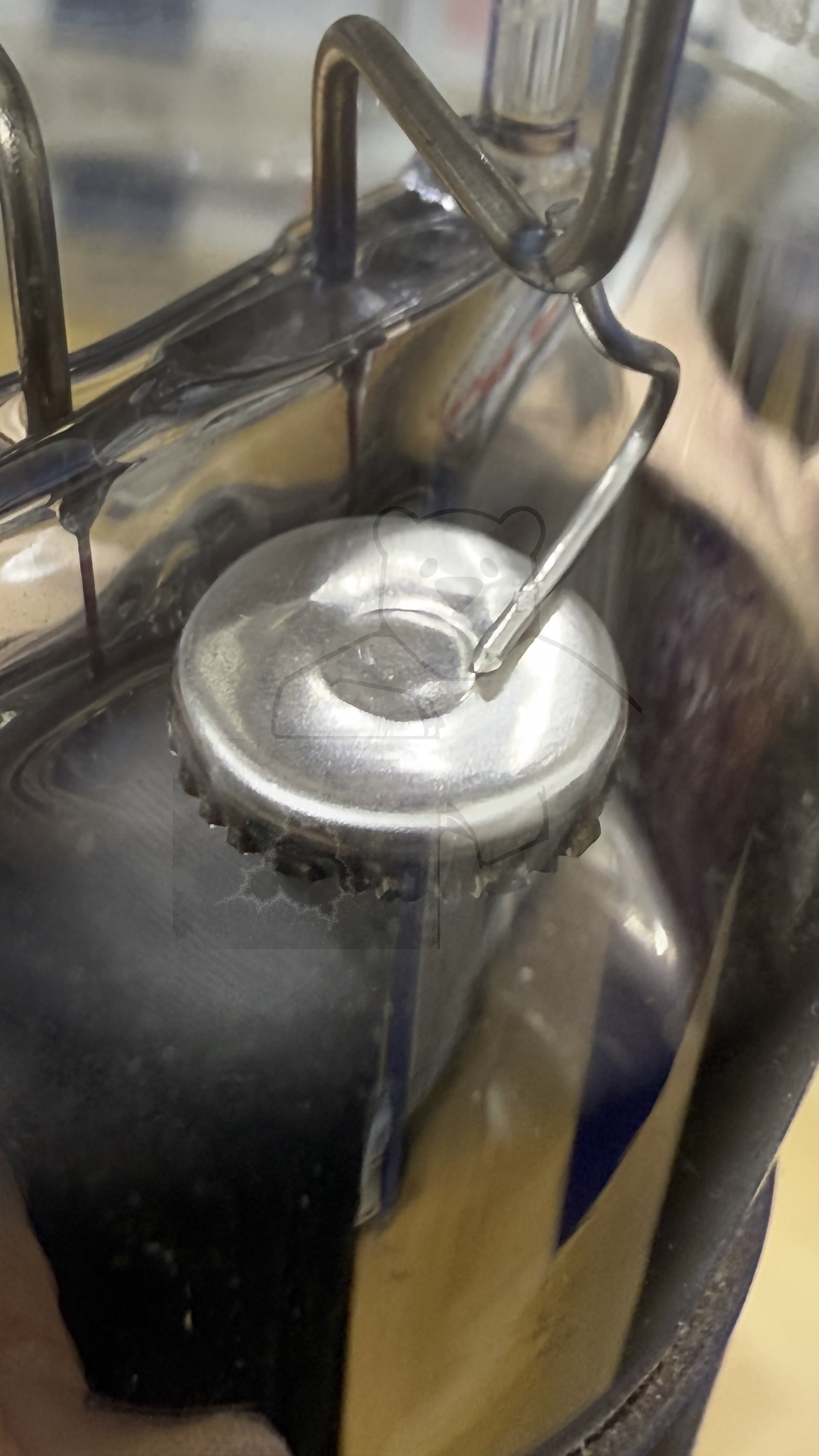

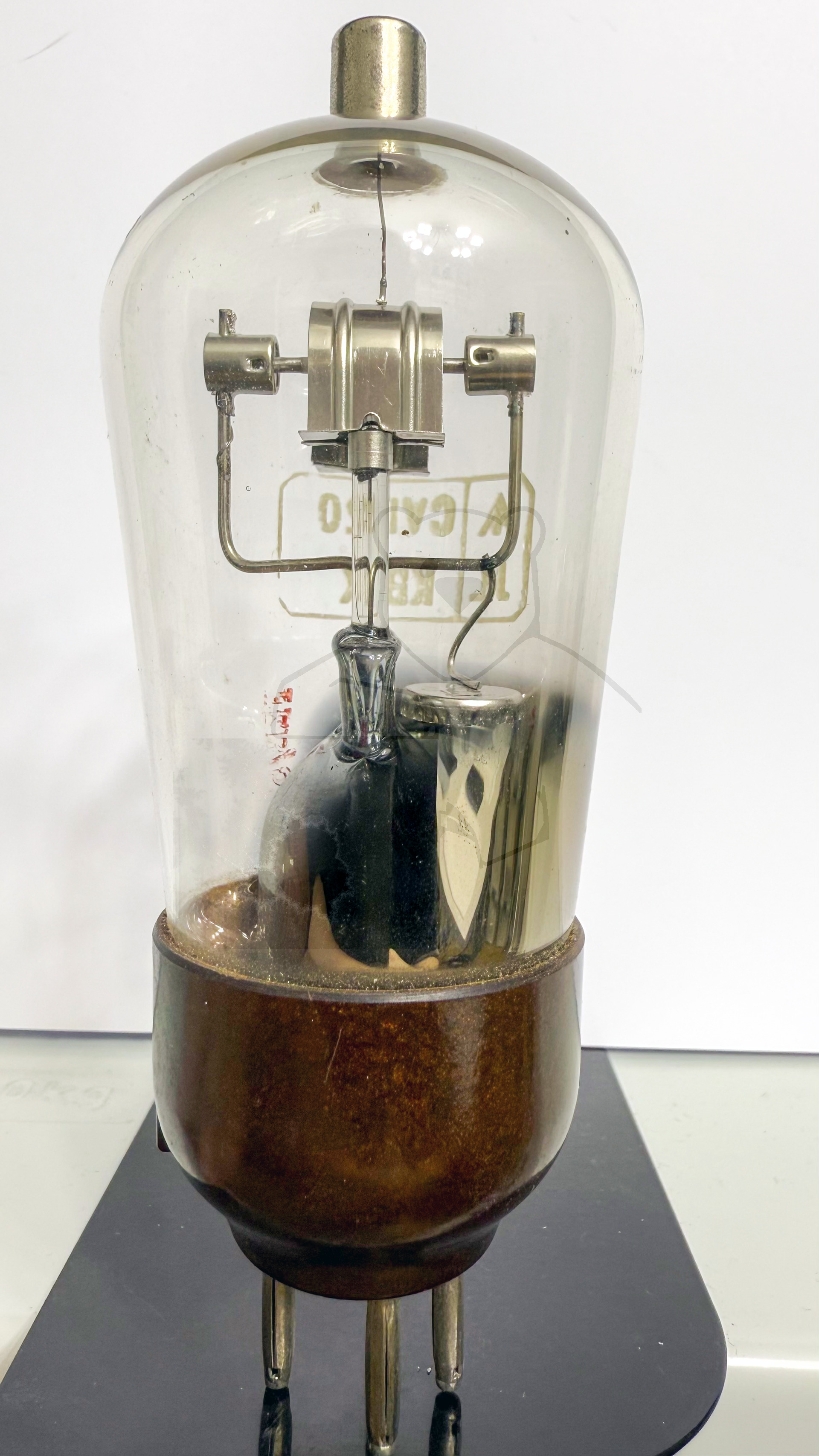

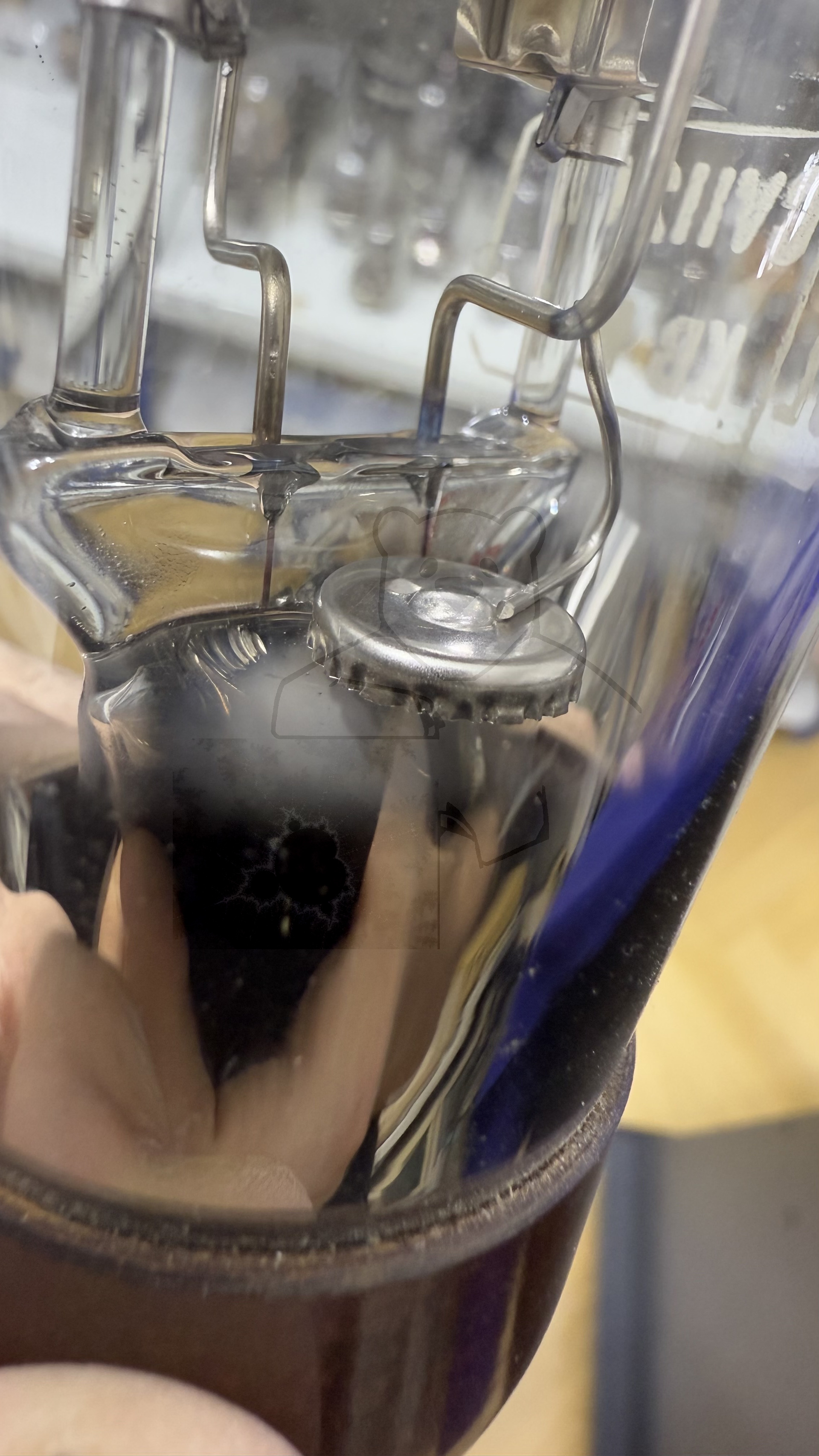

Daten und Bilder der Röhre: CV1120

🔎 Beschreibung der Röhre: CV1120

Name	CV1120
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	1,5
Art der Heizung	Direkt

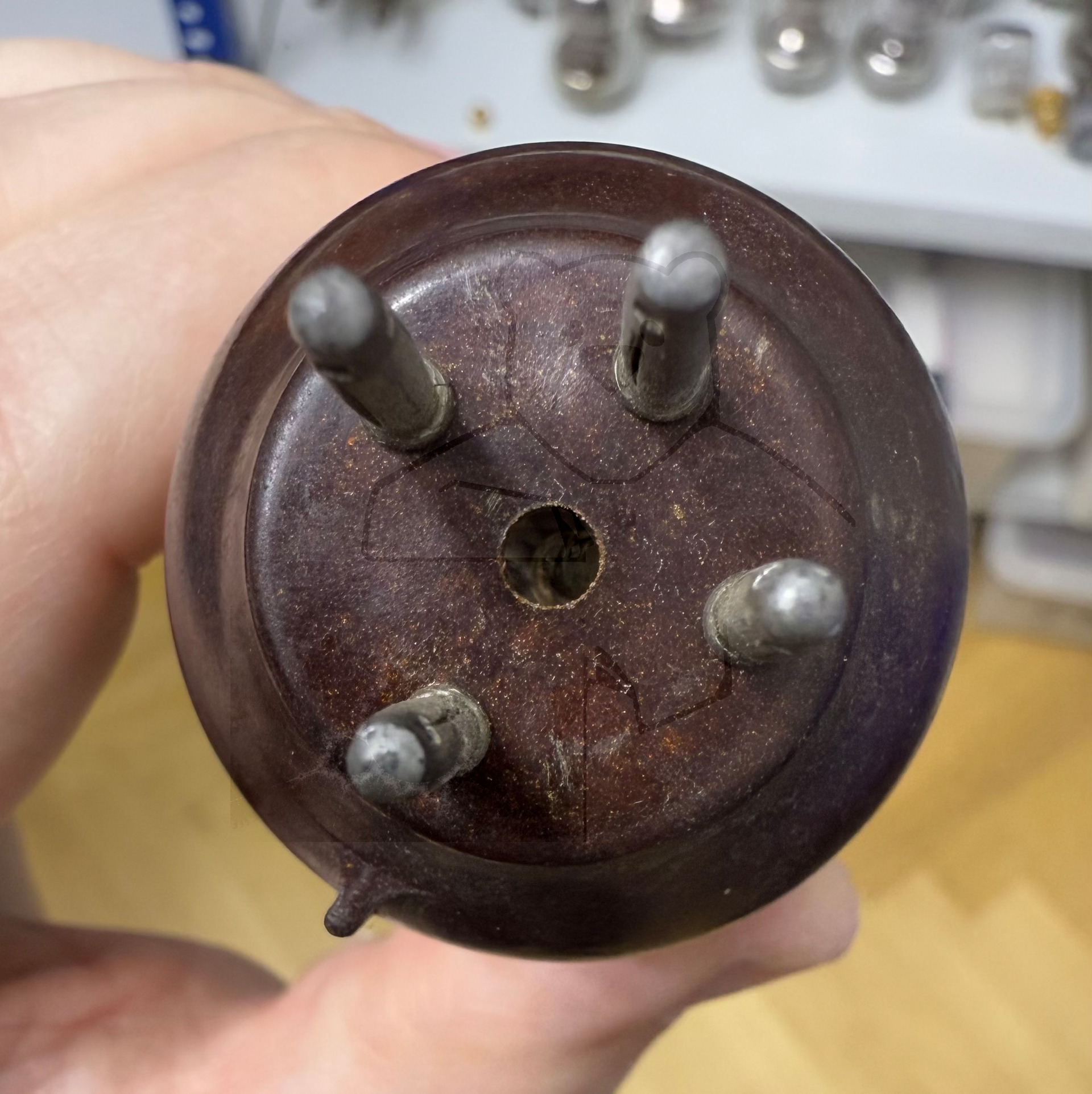

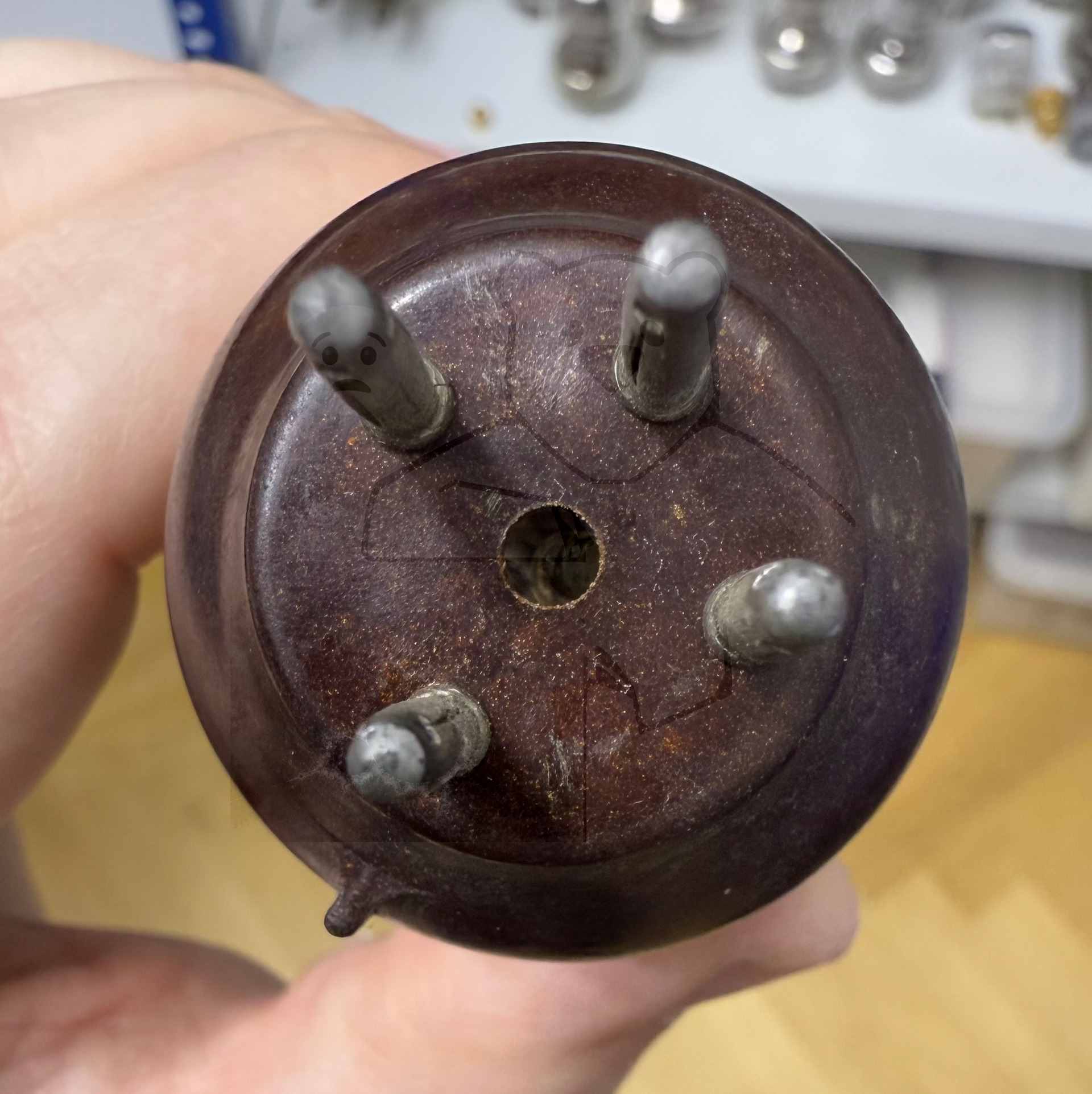

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 19:34:49

🔎 Beschreibung der Systeme für die Röhre: CV1120

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

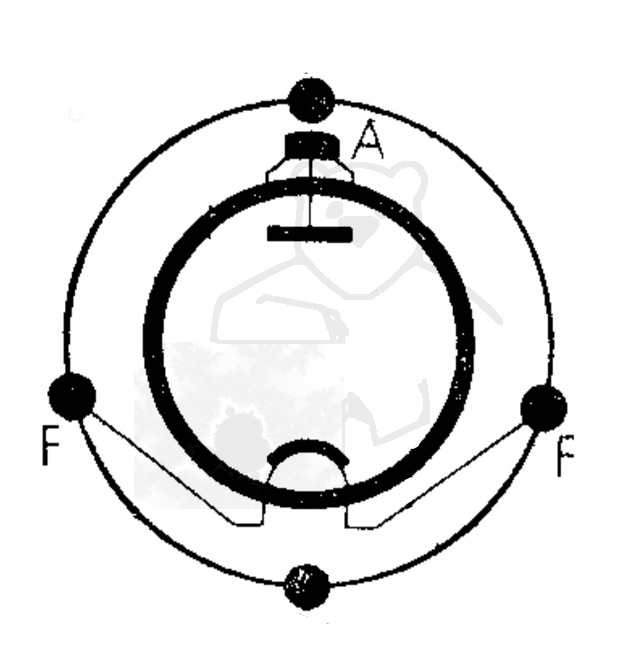

🔎 Sockelschaltung der CV1120

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CV1120
Datenblatt CV1120 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (242 kB)
